Нюансы возведения прифундаментального дренажа: функции, разновидности, устройство

Виды дренажных систем

По глубине заложения дренажные системы делятся на два основных типа – поверхностные и подземные.

Поверхностный дренаж

При низком УГВ и слабопроницаемых почвах применяют поверхностный дренаж. Его назначение — сбор и отведение верховодки с прилегающей к дому территории. Представляет собой систему каналов с глубиной заложения не более 1 м, которые могут быть открытыми и декоративными или закрытыми, спрятанными под решетками.

Поверхностный дренаж фундамента Источник hydromoskva.ru

Поверхностный дренаж прокладывают вдоль стен по периметру здания в виде:

• линейной системы — земляных желобов, отводящих паводковые или дождевые воды от фундамента, дорожек, подсобных помещений в канализацию, септик или за пределы участка;
• точечных водосборных открытых или закрытых колодцев, расположенных в самых низких местах рядом с коммуникациями, подпорными стенками, цокольными помещениями.

Подземный дренаж

Подземное водоотведение имеет более сложное и часто многоуровневое устройство. Применяют для осушения участков с близкими грунтовыми водами, глинистыми почвами, в низменностях, вблизи природных водоемов.

В частном строительстве применяют три системы подземного дренажа:

1. Вертикальную — из колодцев или понизительных скважин глубиной до 20-50 м, из которых вода откачивается насосом или проникает в нижележащий водопоглощающий слой.
2. Горизонтальную — из уложенных в траншеи с дренирующим материалом малоуклонных перфорированных труб, проводящих воду в водосборный колодец,
3. Комбинированную — сочетающую горизонтальное и вертикальное водоотведение.

Проект подземного дренажа Источник blog-potolok.ru Подземные системы дренажа имеют три конструктивные формы:

1. Кольцевую. Замкнутый контур из дрен применяют для понижения общего уровня грунтовых вод, защиты подвалов одного или группы зданий от подтопления. Перфорированные трубы заглубляют ниже подошвы фундамента и точки промерзания грунта, отступив от стены на 5-8 метров. Такой дренаж используют на песчаных почвах, склонах рельефа, при УГВ выше подошвы.
2. Пристенную. Применяют при уровне грунтовых вод ближе 0,5 м от низа фундамента, глинистых почвах, возможности подтопления верховодкой. Дрены прокладывают по периметру стен под подошвой с уклоном 2°. Жидкость поступает самотеком или с помощью насоса в водосборные коллекторы, используется на орошение или удаляется в канализацию.
3. Пластовую. Самая сложная в возведении система. Предназначена для вывода межпластовых вод, залегающих между водоупорными породами, при подпоре грунтовых вод или неэффективности других видов осушения. Представляет собой искусственно созданный водоем под фундаментной плитой. До начала монтажа пространство заполняют щебнем, гравием, камнем. Глубина котлована для пластового дренажа — не менее 0,3 м.

Элементы систем можно совмещать или комбинировать.

Онлайн калькулятор фундамента

Если дренажная система проектируется еще вначале строительства дома, то ее обустройство будет зависеть от параметров будущего фундамента.

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:

Советы и рекомендации

Избежать ошибки при монтаже дренажной системы своими руками помогут рекомендации от специалистов:

• Нельзя соединять в одну схему сточную канализацию и пристенную водоотводящую систему. При обильных осадках может возникнуть эффект обратного потока. Вода из канализации попадает внутрь перфорированной части и под напором будет просачиваться в почву.
• Конструкция без дренажной обмотки из геотекстиля прослужит недолго, так как отверстия в трубах быстро забьет песок и мусор.
• На глиняных почвах применение геотекстиля не эффективно. Материал быстро забивается и перестает пропускать влагу вовнутрь.
• Выполнить своими руками можно только кольцевую пристенную водоотводящую схему. Монтаж пластиковой дренажной конструкции сложный и требует опыта. Работы лучше доверить специалистам.
• Дополнительная гидрозащита фундамента при помощи жидкого стекла или гудрона продлит срок службы основания еще на 20%.
• Укладка труб осуществляется под углом в 30 — 45 градусов. Для замера рекомендуется использовать нивелир. Если угол наклона недостаточный, то вода будет застаиваться, а значит система быстро заилиться, засориться.
• Пристенный дренаж защищает баню от осадочной влажности всего на 20%. Для сбора излишней влаги во время осадков дренаж комбинируют с ливневой канализацией. Не стоит путать эти две системы. Для прокладки ливнёвки используются пластиковые перфорированные трубы оранжевого цвета и специальные водоотводящие лотки.
• По всему периметру бани или дома делается отмостка. Угол наклона и толщина рассчитываются отдельно.

Раз в сезон обязательно проводится очистка системы. Смотровые колодцы по углам открываются, через них вымывается мусор и песок. Промывка осуществляется при помощи напора воды. Начинать вымывание следует с самой верхней части. После обслуживания смотровые колодцы тщательно закрываются, так как в открытую систему легко попадет крупный мусор, который может забить отвод.

Дренаж фундамента необходим, но выполнять работы лучше сразу после строительства. Иначе придется портить готовый ландшафт, вскрывать дорожки и выкапывать насаждения. Водоотводящая система помогает осушить участок и защитить фундамент от осадочных и грунтовых вод. А наша пошаговая инструкция поможет избежать ошибок при монтаже.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

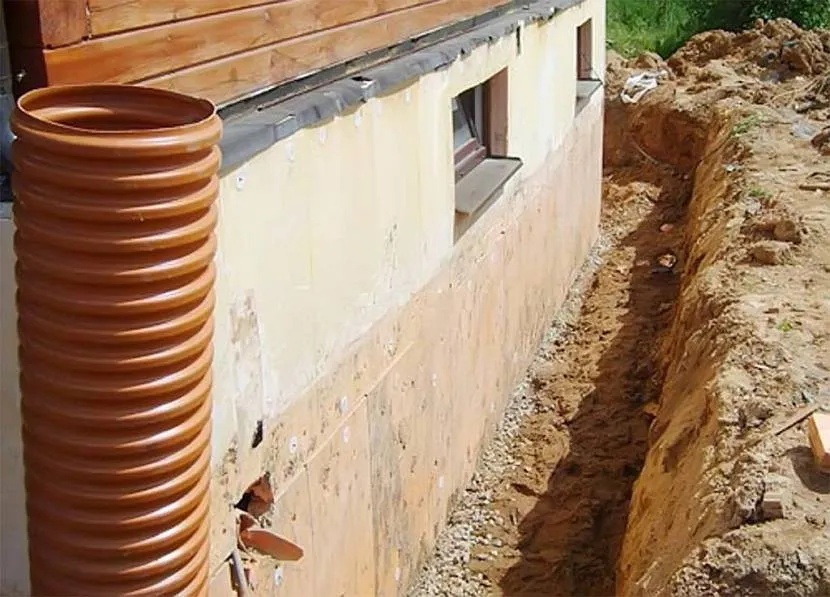

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ

Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Смотровой колодец

Пластиковая, керамическая труба, диаметром не менее 0.5 метра. Толщина стенок должна быть не менее 3-5 мм. Часто изделия из пластика имеют гофрированную поверхность — это придает им большую прочность без увеличения веса. В стенках отверстия отсутствуют (в отличие от дренажных труб).

Длина трубы смотрового колодца обычно более 1.5-2 метров. Располагаются колодцы в местах резких изгибов, схождения дренажных труб. Устанавливают через каждые 10-15 метров дренажа.

Верхний срез колодца закрывается постоянной крышкой самодельного, заводского изготовления. Нижний срез при установке упирается в гравийную подушку из камня средней фракции, толщиной около 10-15 см. Иногда под нее насыпают песок, толщиной слоя около 5-10 см, покрывают отрезком геотекстиля.

Промежуточный этап установки дренажа, ливневки

Разновидности и устройство дренажных систем

Решить проблему чрезмерной влажности почвы на участке можно дренажными системами двух типов — поверхностной и глубинной. Решение, какую из них использовать для осушения своего участка, напрямую зависит от причин, которые приводят к затоплению территории.

Поверхностный (открытый) водосток для сбора осадков

Дренаж поверхностного типа представляет собой систему дождеприёмников, призванных собирать и удалять за пределы участка дождевую и талую воду, не позволяя ей впитываться в грунт. Такая система водоотведения превосходно работает на глинистых грунтах и может дополнять традиционную ливневую канализацию. Отвод воды осуществляется в фильтрационные колодцы или за пределы участка. Кроме того, львиная доля осадков попросту испаряется.

Точечный дренаж очень часто совмещают с линейной системой водоотведения

В зависимости от конструкции сливных водоотводов поверхностный дренаж делится на два вида:

• точечный,
• линейный.

При обустройстве точечного дренажа сбор сточных вод осуществляют при помощи ливневых заслонок, сливных водоотводов, дождеприёмников и трапов. Местами их установки являются дверные приямки, точки слива кровельных дождеприёмников, зоны под поливочными кранами и другие участки, которые нуждаются в локальном сборе воды. Точечные водосборники соединяются с подземными трубами, по которым стоки попадают в коллектор ливневой канализации.

Лотки линейной дренажной системы закрывают решётками, которые препятствуют их засорению

Линейный дренаж бывает пристенным или же удалённым от сооружений. Он представляет собой систему зарешечённых лотков для сбора осадков, которые не попали в точечные дождеприёмники. Этот способ осушения рационально использовать в таких случаях:

• если есть опасность смыва верхнего, плодородного слоя почвы. Чаще всего подобная неприятность происходит на участках, наклон которых относительно горизонта составляет более 3 градусов;
• при расположении участка в низине. Из-за этого стекающая во время дождя и снеготаяния вода создаёт угрозу строениям и зелёным насаждениям;
• для удаления осадков с тротуаров и дорожек. В этом случае пешеходные зоны обустраивают на небольшом возвышении, с уклоном в сторону водоотводящего канала.

К линейным относится и дорожный дренаж, который выполняется в виде канавы, параллельной полотну для движения автомобилей.

Глубинный дренаж

Обустройство глубинной дренажной системы необходимо там, где грунтовые воды подходят к поверхности участка ближе чем на 2.5 метра. При её постройке требуется большой объём земляных работ, поэтому сооружать такой дренаж лучше всего одновременно с рытьём котлованов под фундамент дома и хозяйственных построек.

Дренажные трубы заводского изготовления и типы грунтов, на которых их рекомендуется использовать

Для сооружения глубинного дренажа используют перфорированные трубы (дрены), которые укладывают в слое грунта под наклоном. Наличие отверстий позволяет дренам собирать излишнюю влагу и транспортировать её в накопительный коллектор, фильтрационный колодец или дренажный тоннель.

Конструктивные особенности глубинных дренажных систем

Ещё одним распространённым видом глубинного дренажа является пластовая или засыпная система. Её выполняют в виде подземного канала, до половины заполненного фильтрующей подушкой из щебня или колотого кирпича. Для предотвращения впитывания собираемой влаги дно пластовых дрен герметизируют при помощи слоя глины, поверх которого укладывают рулонную гидроизоляцию.

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Особенности проектирования дренажной системы

Определение проекта дренажной системы проводится с учётом определённых параметров, таких как:

• глубина, на которой будет располагаться водоотвод;
• расстояние между выкопанными канавами, которые в последующем будут использованы для прокладки дренажных труб;
• наклон дренажных каналов;
• показатели длины и диаметра дрен;
• местность, на которой будет осуществляться отвод воды;
• количество и качественные характеристики материала.

Установка дренажной системы определяется с учётом состава почвы на конкретном участке. Расстояние между выкопанными канавами не должно превышать 11 метров, если они выполнены на глинистой почве. Если грунт имеет более рыхлый состав, то расстояние может быть до 22 метров. Разбег между каналами прямо пропорционально глубине их залегания в грунте.

Глубина траншеи должна составлять около 0,5–1,2 метра. Этот показатель зависит от ряда факторов: уровень уклона, размер участка и т. д. Уровень наклона на каждый метр конструкции должен соответствовать 1,5–2 сантиметра. Исходя из этого, можно определить, что на ровной местности глубину канала придётся делать несколько больше.

Диаметр трубы влияет на показатели её пропускной способности. Чем меньше диаметр трубы, тем больший угол наклона понадобится для увеличения ее пропускных качеств. Помимо этого, узкие трубы больше подвержены засорению.

Определить ширину канавы для трубы достаточно просто. К диаметру трубы добавляется 40 см. Для осуществления установки дренажной системы понадобятся:

• гравий;
• щебень (желательно разных размеров);
• песок;
• геотекстильное полотно;
• трубы;
• колодцы;
• лопата.

Для устройства дренажной системы необходимо подготовить траншеи

Подробности

Как устраивать дренажные траншеи перед монтажом системы

По СНиП и советам специалистов дренажную систему следует закладывать в специальные траншеи. При этом нужно соблюдать инструкцию. Прифундаментную траншею устраивают с помощью стенки подошвы с одной стороны и котлованного откоса котлована. В нее насыпают два вида грунта: смесь гравия и песка для проникновения влаги, и простой песок, который отобрали во время подготовки котлована.

Дренажный тип грунта следует укладывать вблизи стенок фундамента, применяя фиксацию с помощью балластного метода. Прифундаментный дренаж имеет слои, которые разделяются вертикально. На дно траншеи укладывают щебенку, внутри которой лежит труба для дренажа, затем водонепроницаемый слой земли.

Обводную траншею следует рыть отдельно на глубину в 0.5 метра ниже, чем подошва фундамента. Траншея заполняется слоями по горизонтали:

-щебенкой 0.5 метров (трубу для дренажа кладут внутрь).

-геотканью для защиты от образования ила на трубе.

-песком до края поверхности грунта.

Этапы монтажа дренажной системы при фундаменте

Первым делом ведутся земляные работы. При фундаментальном дренаже на дне фундаментальной ямы роют траншеи в форме квадрата размером 50 см на 50 см. Почву следует утилизировать. При обводном дренаже роют траншеи в удалении три метра от стенок основания, в глубину до низа фундамента, прибавляя к ней пятьдесят сантиметров, в форме трапеции, и оставляя ширину у дна пятьдесят сантиметров.

По окончанию земельных работ прокладывают трубопровод для дренажной системы. Трубы кладут вокруг фундамента по направлению в колодец для дренажа. Колодец располагают от фундамента на удалении минимум десять метров. До укладки труб следует построить колодец и выкопать траншею для системы.

Трубопрокаты кладут в траншею на подготовленную подушку из щебенки, слоем в 15 см. До щебня кладется геотекстильная мембрана, которая защищает от забивания фильтрующего слоя песком. Посредством подсыпки формируется наклон трубопровода в три – четыре градуса.

Оставшееся пространство наполняют смесью для защиты от влаги. Она состоит из песка крупной фракции с гравием. Пристенная траншея заполняется смесью после проведения гидроизоляции по вертикали, и монтажа теплоизоляционого материала на основание.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части. Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.
