Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото

????Старый СССР бачок смена/замена арматуры перелива коромысла груши штока????

https://youtube.com/watch?v=g_R1tJaGcW4

Устройство бачка слива унитаза Совдеповских времен кординально отличается от современных, но концептуальная суть их работы в принципе одинакова-наполнение, удержание воды, в случае поломки запорного крана, вода идет через перелив, смывание.

Постоянные поломки запорного крана, подгибание плева попловка, что бы вода или хорошо закрывалась или наполняла водой бачок так, как нужно, или не переливалась через перелив и уходила в канализацию.

Приобретаем коромысло в сборе;ручка с верхним сливом,шток/поводок с грушей, зеркалаприлегания груши,прокладки и болты стягивания. Это один из основных если не главных наполнений арматурой бачка слива унитаза.

И к вышесказанному нужен будет кран запорный с поплавком, резиновой трубкой против шума в бачке и конечно гайка,шайьа и уплотнительные резиновые прокладки к нему. Поплавок приобреьайте со вставкой в отверстии, что бы по поводку вода не попадала внутрь поплавка и он не утонул, тем самым не нарушил работу бачка слива унитаза.

НОвая резиновая манжета, так же нужна при ремонте бачка слива унитаза, потому как старая после снятия будет пропускать воду и возможно она у вас уже давно растрескалась и к дальнейшей эксплуатации не пригодна. И выглядит примерно так.

Эллипсеая новая прокладка, желательно ровная и гладкая ссо всех сторон…

А нужна вот такая, желательно из мягкой резины, потолще и без вмятин и дефектов отливки.

Критерии выбора арматуры

Функциональные механизмы арматуры

Выбор арматуры для бачка зависит от способа его расположения относительно унитаза:

Моноблок. Чаша и бачок отлиты единой цельной конструкцией. Не требует специального приспособления, передающего воду из бака в унитаз.
Раздельное расположение. Ранее было распространено высокое размещение, когда бачок и унитаз соединялись длинной трубой. Сейчас такой устаревший образец можно изредка встретить в туалетах, выполненных в ретро-стиле.
Компакт. Самый распространенный вид соединения, когда бачок ставится на полку унитаза и фиксируется специальными креплениями.
Встроенный (скрытый). Бак и все малопривлекательные канализационные системы спрятаны в стене, а наружу выведены лишь подвесной унитаз и кнопка слива.

При выборе арматуры для унитаза также необходимо учитывать метод подведения воды в бачок. Существуют следующие разновидности подводки:

Боковая. Жидкость поступает через боковое отверстие в верхней части бака.
Нижняя. Жидкость поступает через отверстие, расположенное в нижней стенке бака.

Арматуру с боковой подводкой просто монтировать, но такой вариант не слишком привлекателен внешне, так как виден водопроводящий шланг, тянущийся к бачку, а наполнение происходит с характерным шумом.

Второй вариант более эстетичен, но его сложнее установить. При выборе арматуры для бачка с подводкой воды снизу необходимо удостовериться в качестве и герметичности креплений резиновых прокладок, чтобы не допустить протекания при дальнейшем использовании.

Основным критерием при выборе арматуры является качество пластика, из которого она выполнена. В данном случае ошибочно привычное представление о том, что изделия импортного производства лучше отечественных.

Заграничные наборы арматуры не рассчитаны на низкое качество нашей водопроводной воды и быстрее изнашиваются.

Как подобрать отдельно и продаются ли они

При выборе новой ёмкости стоит учесть, что размеры крепления и отведённых под него мест не нормируются и могут существенно отличаться друг от друга. Из-за этого нет гарантий, что удастся найти ёмкость подходящих габаритов.

Фото 1. Процесс подсоединения бачка к унитазу, все крепления и декоративные шайбы подходят по размерам.

Можно попробовать подобрать похожую модель по наименованию производителя.

Справка! Обычно название фирмы указано на кнопке слива либо на декоративной шайбе современных унитазов. У старых моделей придётся ориентироваться строго на размеры.

Попробуйте самостоятельно снять бачок, сфотографировать его и полку чаши, замерить расстояние мест крепления друг от друга и, опираясь на эти данные, обходить магазины в поисках подобного.

Для правильного выбора бачка современных моделей необходимо обратить внимание на следующие параметры:

Способ крепления к чаше унитаза. На некоторых моделях унитаз и полка изготавливаются отдельно, при этом в комплект входит дополнительное крепление, на других эта конструкция едина.
Форма бачка (вытянутая, растянутая по горизонтали).
Тип подачи воды: нижняя или боковая.
Требуемый объём воды, расходуемый при сливе. Для моделей с кнопками составляет половину общего количества.
Дизайн и цветовые оттенки. Здесь всё на вкус покупателя.

Важно! Главное, чтобы совпадали отверстия крепления сливного бачка с унитазом. Для этого и необходимо знать точные размеры между осями болтов

Для моделей старого советского образца правила выбора немного отличаются:

Выбирайте керамические, а не пластиковые бачки. Пластик намного легче, но керамика прочнее

Намного реже встречаются изделия из чугуна и фаянса.
На бачках старых образцов подвод воды чаще всего боковой.

Обратите внимание на способ крепления: к стене или непосредственно к чаше унитаза.

Способ слива: путём поднятия рычага или опускания боковой цепочки (для подвесного крепления под потолком).

Размеры старого бачка. Подбирайте в магазине ёмкости с учётом диаметра сливного отверстия и расстояния от осей болтов крепления (если бак крепится непосредственно к чаше унитаза).

Цветовой подбор к старому унитазу — старайтесь найти похожий оттенок.

Как выбирать комплектующие

Рекомендуется:

Брать новое изделие с такой же конструкцией;
Проверять свободность перемещения компонентов;
Обеспечить эластичность и гибкость уплотнительных прокладок;
Проверить на отсутствие трещин, перекосов, деформаций;
Пластиковая поверхность не должна быть с изъянами;
Перемещение поплавка должно быть плавным;
Проверять конструкцию на прочность после сборки

Во всех унитазах, как отечественного производства, так и зарубежного, применяется арматура из пластикового материала. При необходимости замены, изделие покупается точно такой же конструкции, как была. Замену можно проводить самостоятельно, согласно установленному порядку действий.

Спускная арматура

Каждый производитель выпускает арматуру для унитазов из двух узлов: заливного с боковой или нижней подводкой и спускного.

Типовой спускной узел представляет собой стакан, внутри которого перемещается запорный резиновый клапан.

Он через довольно сложный механизм соединен с кнопками, задающими режим полного или половинчатого опустошения бачка.

Также в любой спускной арматуре имеется регулировка высоты поднятия кнопок на планке для того, чтобы ее можно было подогнать под размеры любого бачка.

Вторая регулировка спускной арматуры задает высоту поднятия клапана при нажатии кнопки. Таким образом можно регулировать скорость слива.

В некоторых моделях спускных устройств используется поплавок, который связывают с клапаном. Таким образом добиваются не резкого одномоментного спуска, а медленного слива воды.

Спускной узел крепится к центральному отверстию бачка через резиновые прокладки наружной накидной пластиковой или латунной гайкой.

Запорный клапан спускного механизма в виде резинового плоского кольца закреплен вокруг полой трубки. При переполнении бачка вода вливается внутрь этой трубы и стекает в чашу.

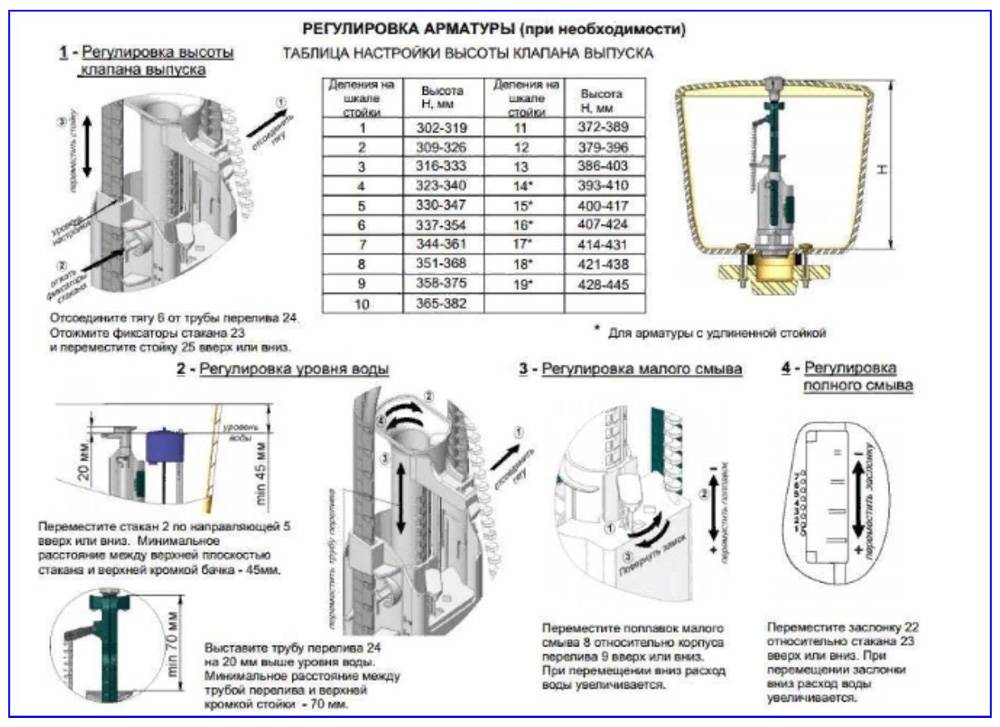

Рис. 8 Регулировки в арматурных механизмах

Разновидности фурнитуры для бачка

Устройство запорной арматуры может иметь обособленную и смешанную модификацию. До недавнего времени выпускалась продукция с использованием только раздельной конфигурации.

В таких моделях сливной и заливной клапаны монтировались по отдельности и функционировали автономно.

Работу заливной заслонки «контролирует» поплавок, который при увеличении объема жидкости в баке при помощи управляющего тягового усилия преграждает ее поток.

В состав сливного блока входит горловина с заслонкой, которая бывает двух видов:

механическая,
воздушная.

Регулирование механизма осуществляется посредством воздействия на клавишу, акселератор, кнопку или рычаг.

К достоинствам этой конструкции можно отнести возможность замены или ремонта только бракованного узла.

Это значительно снижает расходы и облегчает осуществление монтажных и демонтажных работ (как соединять канализационные трубы ПВХ прочитайте здесь). Возможно, по этой причине данные системы применяют в сливных бачках до настоящего времени.

В современных моделях эксклюзивной продукции применяются новейшие разработки механизма запорной арматуры, в которой предусмотрена общая система, то есть сливной и заливной клапаны соединены и имеют общую тяговую зависимость.

Регулировать эту оснастку довольно тяжело. Но, если ее настроить, как полагается, то блок в целом будет функционировать безукоризненно.

Единственный недостаток оборудования – это сложность ремонтных работ. А в случае поломки, нужно будет производить полный демонтаж всех узлов.

Особенности подборки отдельного бачка

Есть немало видов унитазов. Они различаются, как по внешним признакам, так и по способу установки бачков, сливному механизму, силе напора и прочему. Есть не только боковые сливы, но и расположенные в горизонтальном или вертикальном положении.

Размещение бачка

По тому, как он расположен по отношению к основной части, можно выделить такие виды:

Компактные;
Моноблочные;
Раздельного типа;
С угловой конструкцией.

Раздельный тип сантехнических приборов отличается от остальных тем, что у него отсутствует жесткая привязка. Подобные модели позволяют пользователю самостоятельно заниматься подборкой наиболее походящего типа.

Классификация баков

Обозначены следующие признаки, по которым можно классифицировать унитазные баки. Это:

Материал;
Способ установки;
Каким образом он подключается к системе водопровода;
Зона расположения кнопки или рычага для спуска.

Различают бачки и по стоимости. Есть модели бюджетные. Они производятся отечественными производителями. Предлагаются и эксклюзивные варианты. Здесь уместен элитный класс и уникальный дизайн.

Изделия отличают по тому материалу, из которого оно было произведено:

Фаянс;
Чугун;
Пластик.

Фаянсовые изделия самые распространенные. Вариант из пластика с приплюснутыми формами используется для моделей подвесного типа. Они надежны и способны прослужить достаточно долго. Специальный уход наряду с обслуживанием не требуется.

Чугунные модели немного устарели, поэтому практически уже не встречаются. Они непрезентабельны, к тому же тяжелы и громоздки.

Регулировка

Настройка слива производится корректированием значение расхода. Для этого нужно открыть крышку бачка и переместить поплавок на сливной конструкции.

Этот бегунок можно опускать или поднимать, его положение влияет на механизм наполнения и будет влиять на объем воды в бачке, чем ниже будет установлена планка, тем меньше будет набираться и расходоваться воды.

Заключение

Двойной режим слива может снизить количество потребления воды ровно наполовину, а дополнительная настройка еще ниже опустить эту планку. Главное, это выбрать модель и правильно произвести несложную регулировку.

Смотрите видео по теме:

Источник

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Кнопочный спусковой механизм

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Принцип работы

Выпускают бачки с нижней и боковой подводкой воды. Эта конструкционная особенность не оказывает влияния на управление резервуаром – с помощью кнопки, штокера, рычага. Разница состоит в способе подачи воды.

В любой старой модели вода подается сбоку. Наливное отверстие вместе с клапаном находится обычно на правой стороне бачка. Расположено отверстие выше уровня набора воды. При заполнении резервуара струя жидкости падает на дно, издавая сильный шум. По мере заполнения шум уменьшается.

С этой проблемой пытаются справиться, закрепив к клапану выпуска трубку. Она почти достигает дна. В этом случае жидкость подается на нижний уровень воды и сливной бачок не так сильно шумит.

Нижняя подводка предполагает размещение отверстия на дне резервуара. При этом отверстие всегда находит под водой, так как даже при полном спуске бачка жидкость остается на уровне минимум. Вода поступает снизу, так что никаких посторонних звуков не возникает.

Такой механизм подачи заметно повлиял на конструкцию клапана впуска.

Собственно клапан закрывания – включает корпус со втулкой, прокладкой и фильтром. Приспособление плотно перекрывает отверстие и не пропускает воду. Фильтр, вмонтированный в корпус, заодно очищает поступающую воду от избытка солей кальция.
Мембрана – помимо собственно мембраны, включает регулятор набора. Устройство полностью нивелирует шум воды и регулирует напор подаваемой струи. Чтобы изменить стандартный режим набора – сделать работу бесшумной – рычажок поворачивают. Струя слабеет, но при этом резервуар заполняется несколько медленнее.
Клапан и мембрана соединены с направляющей, тягой, которая заменяет здесь рычаг-коромысло, стаканом и поплавком. Стакан – просто приемное депо, поплавок – действующий элемент. В такой конструкции пластиковый цилиндр поплавка смещается по направляющей вертикально вверх или вниз, переправляя силу на рычаг. Ограничивает движение цилиндра стакан, дно которого устанавливается на отметке минимум.

Действует конструкция аналогично обычной «груше», но с большей точностью. При нажатии на кнопку сливания колонка отрывается от отверстия и выпускает воду. Поплавок по мере снижения уровня жидкости смещается по направляющей вниз, пока полностью не опускается в стакан. В этот момент усилие, переданное тяге, достигает максимума и сливной клапан поднимается над впускным отверстием.

Вода поступает снизу, препятствуя механическому или случайному опусканию клапана. Напор регулируется мембранным устройством. По мере наполнения поплавок поднимается вверх по направляющей, пока не достигает отметки максимум. После этого клапан автоматически закрывается.

Такая модель позволяет синхронизировать работу всех элементов. В отличие от обычной конструкции, здесь не нужно удерживать штокер или кнопку, чтобы устройство сработало. Да и превышение уровня жидкости в резервуаре невозможно, если арматура не повреждена.

Назначение и принцип работы арматуры

Арматура для сливного бачка

Арматурой называется весь комплекс механизмов, обеспечивающих сливание воды и наполнение бака заново. Такие элементы выполняют следующие функции:

Сливная. Спуск воды из бака в чашу унитаза и последующее закрытие сливного отверстия для заполнения новой порцией воды.

Запорная. Перекрытие доступа воды внутрь емкости после ее заполнения.

Защита от переполнения. Не позволяет прибывающей воде переливаться через край бака.

Соответственно, и весь набор арматуры для унитаза делится на три механизма – сливной, запорный и защитный. Каждый из них относительно автономен, но поломка одного приводит к неисправности всей системы.

Сливная арматура для бачка унитаза бывает двух видов:

Вытяжной (штоковый). Для начала смывания необходимо потянуть за ручку, находящуюся на крышке бачка. Ручка соединена со штоком, запирающим сливное отверстие. Этот механизм считается устаревшим, но еще довольно распространен.
Нажимной (кнопочный). Для начала смывания нажимается кнопка, находящаяся на крышке бака. Кнопка соединена рычагами со спусковым клапаном, который, приоткрываясь, дает выход воде.

Второй вариант более распространен, существует несколько его разновидностей:

однорежимный слив – при нажатии кнопки весь объем жидкости выливается в унитаз;
двухрежимный слив – клавиша спуска двухкнопочная, меньшая кнопка позволяет сливать половину объема воды, большая – весь объем;
слив со стоп-функцией – при вторичном нажатии на кнопку перекрывается сливное отверстие, вода больше не поступает в унитаз.

После полного или частичного опорожнения бачка, сливное отверстие закрывается автоматически под действием силы тяжести.

Запорная арматура для унитаза состоит из поплавкового приспособления и запорного клапана. Поплавки бывают двух видов:

Шарообразный. Представляет собой полый резиновый или пластиковый шар либо цилиндр. Отличается простотой конструкции, считается устаревшей моделью.
Современный поплавок. По форме напоминает перевернутый стакан, закрепленный на вертикальном штоке. Более точен в регулировке уровня воды, поступающей в бак.

Принцип действия обоих устройств аналогичен. Прикрепленный к пластиковому рычагу (тяге) поплавок реагирует на повышение и понижение уровня воды в бачке. Жидкость постепенно заполняет емкость и поднимает легкий поплавок до максимально установленного уровня. Присоединенный рычаг все сильнее надавливает на запорный клапан, до полного прекращения поступления воды. При опустошении бачка поплавок опускается на дно, рычаг прекращает давление на запорный клапан, и вода вновь свободно поступает в емкость.

Система защиты от переполнения представляет собой полую трубку, соединенную со сливным отверстием. Если из-за неисправности уровень жидкости в бачке поднимается выше этой трубки, вода по ней стекает в чашу унитаза.

Пошаговая инструкция замены арматуры

Для того чтобы поменять запорную оснастку много времени не потребуется. А, главное, эту работу сможет сделать практически любой мужчина.

Перекрываем воду.
Она не должна попадать внутрь бачка, так как это усложнит ваши действия.
Для этого просто закрываем кран подачи жидкости.
Если есть канализационные заглушки, их необходимо вытащить.
После внимательного изучения инструкции, берем необходимый инструмент и собираем все комплектующие в один рабочий механизм.
Некоторые мужчины все делают руками, не используя при этом ключи.
С внутренней стороны бачка устанавливаем прокладки из резины, а снаружи – пластмассовые.
Если мембрана недостаточно гибкая, ее нужно смазать силиконовым герметиком, которой не содержит в своем составе кислоту.
Даже если перегородки и прокладки высокоэластичные, то специалисты все равно настоятельно советуют смазывать их уплотняющим составом.
Так как холодная вода имеет негативное влияние на сальники, то в результате этого они теряют первоначальную гибкость и становятся ломкими.
Для предотвращения протечки жидкости из бачка, нужно проконтролировать, чтобы пластмассовый пакер располагался между гайкой и керамической стенкой.
Внутренняя фурнитура бачка не должна соприкасаться с его стенками.
Между арматурой и боковыми перегородками допустимый размер – 6 – 8мм.
При установке немонолитного унитаза прокладку нужно обязательно промазать герметизирующим составом.
Последний этап – это установка приспособления слива воды.
Верхняя часть конструктивной детали вставляется в лунку крышки и фиксируется на ней с помощью декоративных элементов, которые закрывают просвет.

Специфика выбора

При покупке внутренней оснастки для бачка раковины необходимо особое внимание уделить следующим показателям:

запорная заслонка должна иметь схожую модификацию, а именно, визуальную аналогию и сущность действия механизма;
клапана должны четко и надежно срабатывать под собственным весом, а тяги и подвижные узлы перемещаться свободно.Если вы обнаружите, что задвижка заедает или не полностью перекрывается при продувке через нее воздуха, то в процессе эксплуатации по причине солевых отложений, вода не будет надежно удерживаться в резервуаре;
силиконовые прокладки и уплотнители должны быть правильной формы, гибкими и податливыми при изгибе и придавливании на них.При этом на элементе не должны просматриваться мелкие трещины и другие дефекты.
Резинотехническим изделиям нужно уделять особое внимание, так как от их качества зависит отсутствие протечек.
В комплектах фурнитуры для унитаза очень часто попадается откровенный брак.
Поэтому, если у вас появились подозрения касательно качества штатных сальников, их лучше купить новые и сразу поменять.

Подборка запорной оснастки для унитаза должна сопровождаться сосредоточенным зрительным изучением всей конструкции, в целом, на присутствие недостатков.

При обнаружении таких изъянов, как неправильная форма отверстий, несоответствие крепежных элементов, искаженное литье корпуса и т.д. нужно отказаться от такого товара.

В противном случае в дальнейшем это приведет к поломке всего узла.

Сливной механизм для бачка унитаза должен отвечать следующим принципам:

максимальная незамысловатость конструкции.
Ее изощренность, как правило, уменьшает характеристики ремонтопригодности, снижает ресурс прочности;
размеры изделия не должны быть слишком маленькими.
Крошечные детали очень сложно реставрировать и обслуживать;
шланг, по которому вода поступает в бачок, должен подключаться сбоку, недалеко от крышки.
Если он будет находиться внизу, в случае его выхода из строя, вам грозит затопление туалета.

Обратите внимание! Запорная арматура не должна быть какой-то редкостной, индивидуальной. Это вызовет большие затруднения в случае ремонта

Если случиться поломка, вы должны быть уверенны в том, что легко и быстро найдете прототип для замены.

Хорошим считается тот механизм, который обеспечивает несколько режимов водостока.

Идеальный вариант — постепенная регулировка объема жидкой субстанции или устройство из 2-х кнопок.

В этом случае даже при нажатии на одну из них, вы будете обеспечены достаточным количеством воды для слива, при этом часть жидкости остается неиспользованной.

Устройство и принцип работы сливной арматуры

Любой вариант бачка включает несколько обязательных составляющих.

Корпус – собственно резервуар, в котором расположена арматура и котором же накапливается жидкость для смыва. Корпус оборудуется съемной крышкой.
Элемент управления – рычаг, цепочка, кнопка. Видимое устройство, нажатие на которое приводит унитаз в действие.
Смывная арматура – группа элементов, которая обеспечивают выпуск воды для смыва.
Наливная – группа, обеспечивающая наполнение емкости после спуска.

Как только кнопкой запускается смыв, резервуар опорожняется. Когда жидкость в бачке достигает уровня минимум, наливная арматура приходит в действие автоматически. При этом сливное отверстие закрывается, клапан открывается, а вода из водопроводного шланга наполняет резервуар. Когда жидкость достигает уровня максимум, наполнение прекращается.

Принципиальная схема работы арматуры одинакова для всех видов сливного бачка. Однако разные конструкции – с боковым выпуском, с нижней подводкой – имеют свои особенности.

Какой элемент управления в вашем унитазе?

Рычаг
21.69%

Одна кнопка
60.24%

Две кнопки
18.07%

Проголосовало: 83

С рычажным сливом

Рычажный механизм – самый старый и простой в обращении. Такие модели были распространены несколько десятилетий назад. Главный их недостаток – шумность при спуске и наборе воды, поэтому в квартирах они постепенно были вытеснены моделями с кнопкой.

Управляющим элементом здесь выступает рычаг. Видимая часть располагается сбоку бачка. К нему может прикрепляться цепочка. Нажимая на рычаг, поднимают сливной клапан – грушу, который в нормальном положении плотно перекрывает отверстие слива. Как только клапан отрывается от слива, устремившаяся в него жидкость не дает ему опускаться.

Наливная система включается, когда вода выходит из бачка. На поверхности жидкости в емкости плавает легкий пластиковый поплавок. Он скреплен рычагом с впускным клапаном, распложенным сбоку бачка. Чем ниже опускается поплавок, тем сильнее изгибается рычаг-коромысло. Когда поплавок оказывается на дне, усилие, передаваемое на рычаг, оказывается достаточным, чтобы открыть впускной клапан.

Выпускной клапан перекрывает воду из подсоединенного водопроводного шланга. Когда он открывается, вода заполняет бачок. Она начинает давить на сливной клапан, и он опускается на дно, плотно закрывая слив. По мере заполнения бачка водой поплавок поднимается и все меньше изгибает рычаг. Когда жидкость выходит на отметку максимум, рычаг не удерживает наливной клапан и тот перекрывает подачу воды.

С кнопкой

Выпуск воды осуществляют смывная арматура – клапан-груша или сливная колонка. В начальном положении она плотно перекрывает слив. Здесь размещается специальная прокладка – «седло». При нажатии на кнопку воздух проходит через клапан и отрывает сливную колонну от слива. Прилагать усилие здесь не нужно.

Когда вода выливается, поплавок, как и в предыдущей модели, опускается на дно, изгибая рычаг. Последний соединен с выпускным клапаном. При большом изгибе рычага наливной клапан открывается и выпускает воду из водопровода.

Однако в такой конструкции с клапаном в то же время соединен рычаг от сливной колонки и пластиковой диафрагмы. Последняя снабжается рычажком. Эта конструкция регулирует напор подаваемой струи, поэтому кнопочные сливные бачки работают практически без шума.

Сливная колонка опускается на дно, перекрывает слив и резервуар заполняется. Когда поплавок достигает уровня максимум, наливной клапан перекрывается.

С двумя кнопками

Устройства с двумя кнопками позволяет экономить расход воды. При спуске обычным порядком резервуар опорожняется полностью, а это от 6 до 9 л воды. Часто такого количество жидкости не требуется. Механизм с 2 кнопками позволяет уменьшить расход. Если нажать на меньшую часть кнопки, спускается только половина объема – от 4 до 6 л, а если на большую или на обе части – весь объем.

Конструкция аналогична устройству однокнопочному, но с некоторой разницей в строении сливной колонны. В ней расположены 2 полости – клапаны. При нажатии на меньшую часть кнопки открывается только один клапан. При этом сливная колонна открывает отверстие, но приподнимается на небольшую высоту. Если задействована большая кнопка, выпускное устройство всплывает на поверхность и бачок опорожняется полностью.

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Рис. 2 Устройство бачка с нижней подводкой

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Статья по теме: Не набирается вода в бачок унитаза

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Устройство

Ремонт бачка унитаза старого образца своими руками начинается с изучения его устройства и особенностей. Основное отличие заключается в арматуре, подводка воды в которой – боковая, и конструкции, в которой задействованы самые простые физические законы.

Основные узлы представлены:

Наливным устройством, в состав которого входит подвижный рычаг с поплавком и клапаном для перекрывания воды;
Механизмом слива.

В конструкцию самых “древних” сливных устройств входит чугунный колокол – пробка с мягкой прокладкой из резины. После нажатия на наружный рычаг происходит поднятие колокола, и вода движется вниз через открывшееся отверстие.

Более поздние конструкции вместо колокола оснащены грушей из резины или пластика. При освобождении емкости происходит опускание поплавка, после чего открывается клапан, запускающий воду.

Рассмотрим, чем отличаются сливные системы старого образца:

Непривлекательным внешним видом. Раньше не так важна была внешняя привлекательность, больше внимания уделялось надежности узлов и их работоспособности. Поэтому вид у старых изделий не очень эстетичный, с примитивной формой и грубо обработанной поверхностью.
Расположением бачка. Чаще всего место расположения емкости – под потолком, а для прохода воды предназначена труба – стояк. Благодаря этому у водного потока развивается высокая скорость, что приводит к качественному смыву, но при этом раздается сильный шум.
Конструктивными особенностями запорной арматуры. Такие изделия отличает очень своеобразная система смыва. В ее основе лежит принцип коромысла, для работы необходимо потянуть за веревку или цепочку. Устроена конструкция очень просто, для сборки не потребуется инструкция.
Большим расходом воды. Такие конструкции не используют режимы экономичного слива, вода уходит в полном объеме.
Системой впуска. Вода подводится только сбоку, что не позволяет спрятать шланги.
