Бак аккумулятор: что это такое, устройство, монтаж

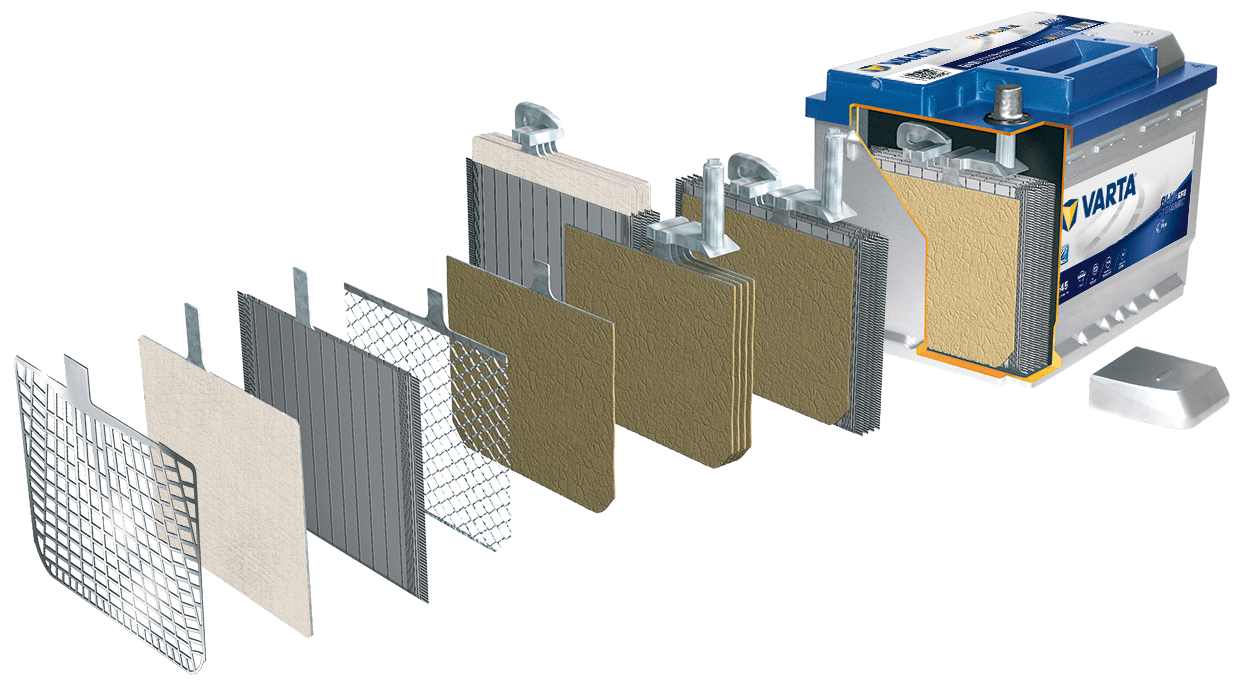

Конструкция аккумуляторной батареи

Современные АКБ состоят из следующих основных элементов:

1. Пластины (гальванические элементы)
2. Сепараторы – прослойки
3. Полюсные выводы
4. Герметичный корпус (моноблок)
5. Крышка корпуса

Элементы аккумулятора

Пластины аккумулятора

В техническое устройство аккумуляторных батарей включены гальванические элементы (пластины) – химические источники электроэнергии. Их количество составляет 6 штук, они соединены друг с другом последовательно, при помощи перемычек. Один отрицательно заряженный вывод блока крепится к положительному выводу другого.

Гальванические элементы располагаются в отдельном корпусе, при этом они разделены перегородками. В своей совокупности аккумуляторы образуют батарею.

Гальванический элемент автомобильного аккумулятора относится к обратимым источникам химического тока – это означает, что цикл «заряд-разряд» можно повторять несколько раз. Он состоит из двух электродов (полублоков) разной полярности – свинцовых решетчатых пластин. Электроды располагаются в растворе серной кислоты (38 %) и дистиллированной воды. Их смесь является электролитом – веществом, способным проводить ток.

Сепараторы — прослойки

Между электродами, во избежание короткого замыкания, находится сепаратор – диэлектрическая прослойка. Сепаратор выполняет функцию изолятора, и не допускает соприкосновения электродов разной полярности, но при этом не нарушает электролитическую проводимость батареи.

Сепаратор изготовлен из пластмассы микропористой структуры, в виде конверта, надетого на гальванические элементы положительного заряда. Такой прием помогает активной массе с положительно заряженных пластин не оседать на дне моноблока и не соприкасаться с пластинами отрицательного заряда.

Разработка устройства сепаратора в форме конверта позволила фирмам производителям АКБ прийти к малообслуживаемым и необслуживаемым аккумуляторам.

Полюсные выводы

Полюсные выводы АКБ изготовлены из свинца. Их размер различается в зависимости от полярности вывода, так положительный является большим по отношению к отрицательному. Данная особенность не случайна и служит защитой от неправильного подключения элементов аккумуляторной батареи, что в свою очередь исключает потерю активных масс и помогает избежать сокращения работоспособности АКБ.

Герметичный корпус АКБ

Корпус аккумулятора (моноблок) прошел свою эволюцию от деревянного, покрытого изнутри листовым свинцом, далее – эбонита.

В 40-х гг. XX века появились первые корпуса из синтетических материалов. Современные АКБ состоят из синтетического полипропилена. К материалам моноблоков предъявляются большие требования относительно его долговечности и безопасности. Корпус рассчитан выдерживать постоянное соприкосновение химических составляющих, вибрацию и изменение температуры.

Крышка корпуса

Назначение крышки корпуса – плотное закрытие межэлементных соединений АКБ. У прежних аккумуляторов ячейками были резьбовые пробки, предназначенные для доливки электролита и отвода газа при эксплуатации аккумулятора. В конструкции необслуживаемого АКБ пробки не установлены вообще, либо плотно закрыты. Вывод газов предусмотрен при помощи центральной системы вентиляции.

Она состоит из двух частей и оборудована лабиринтом. При помощи лабиринта водяные пары образующиеся при зарядке АКБ конденсируются и стекают обратно в батарею. В крышку интегрированы центральный газоотвод и система защиты от воспламенения газов. Защита от воспламенения выполнена на выходе газоотвода из аккумулятора в виде небольшого круглого диска, она получила название — фритта. Принцип действия фритты заключён в свободном прохождении газа в атмосферу, но при воспламенении газа, препятствованию прорыву огня внутрь, чтобы не допустить взрыв аккумулятора.

Устройство электродов

В качестве примера можно использовать свинцово-кислотную батарею. Каждая ячейка такого аккумулятора содержит пару электродов и разделительные пластины, которые изготовляются из пористого материала, не вступающего в химическое взаимодействие с кислотой. Такие пластины призваны препятствовать короткому замыканию погруженных в электролит электродов, и называются сепараторами.

Рекомендуем: Ремонт, восстановление и реставрация аккумулятора ноутбука

Электроды в таких аккумуляторах выполняются в виде плоских свинцовых решёток. В ячейки таких решёток запрессовывается порошкообразная двуокись свинца (в пластинах-анодах) и металлический свинец в порошковой форме (в пластинах-катодах). Применение порошков обусловлено стремлением увеличить площадь поверхности раздела на границе электролит — электрод, что значительно повышает ёмкость такого источника тока.

Имеются экспериментальные образцы аккумуляторов, в которых свинцовые решётки замешены электродами, состоящими из сплетённых нитей углеволокна, которые покрываются тончайшим свинцовым напылением. Такая технология позволяет использовать значительно меньше свинца за счёт распределения его по большой площади, что делает аккумуляторную батарею не только миниатюрнее и легче, но и повышает её эффективность. КПД выше, чем у традиционных, а время зарядки сильно снижено.

Характеристики

Чтобы определить, какие аккумуляторы подходят для автомобилей вашего типа, вам придётся оценить ряд характеристик. Прежде чем выбирать по отзывам и по марке, определитесь с теми параметрами, которые нужны для вашего авто.

Аккумуляторы на легковой и грузовой автомобиль характеризуются следующими характеристиками:

Номинальная ёмкость – это способность устройства при работе непрерывно отдавать энергию на протяжении 20 часов. Для её определения батарею непрерывно разряжают при температуре 250С – эта характеристика указывают на этикетке батареи.

Резервная ёмкость – это способность батареи непрерывно давать питание при неработающем генераторе.

Пусковая мощность – это максимальное значение выходной мощности, которую способна давать батарея на протяжении тридцати секунд при температуре -180С. В европейской классификации интервал времени составляет не тридцать, а десять секунд.

Полярность – расположение клемм на корпусе батареи

Учитывая, что силовые кабели автомобиля бывают короткими, важно, какие клеммы для него вы выберете.
Масса прибора.
Габаритные размеры.

Если у вас дизельный автомобиль, это чуть ли не ключевой критерий при выборе нового источника питания

Оценив характеристики, вы первоначально определяете, какой АКБ подойдёт для вашего авто, и от каких вариантов стоит заведомо отказаться. После этого выберите лучший аккумулятор для своего автомобиля среди тех, характеристики которых вам подошли.

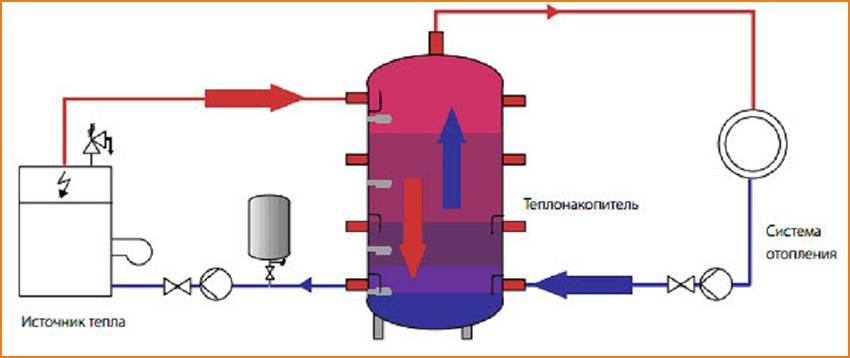

Конструкция и принцип работы

Бак-аккумулятор – это цилиндрическая емкость из нержавеющей высокопрочной стали. На внутренней стороне бака есть защитный слой из бакелитового лака, который защищает резервуар от агрессивного воздействия кислот и солей, содержащихся в горячей воде. С внешней стороны бак имеет порошковую покраску.

Для изготовления внешней теплоизоляции используется вторично вспененный полиуретан. Толщина этого слоя составляет 100 мм. Благодаря особому плетению между волокнами теплоизолятора не накапливается грязь, повышается его износостойкость. Сверху находится защитное поливинилхлоридное покрытие, которое закрывается чехлом из высококачественного кожзама.

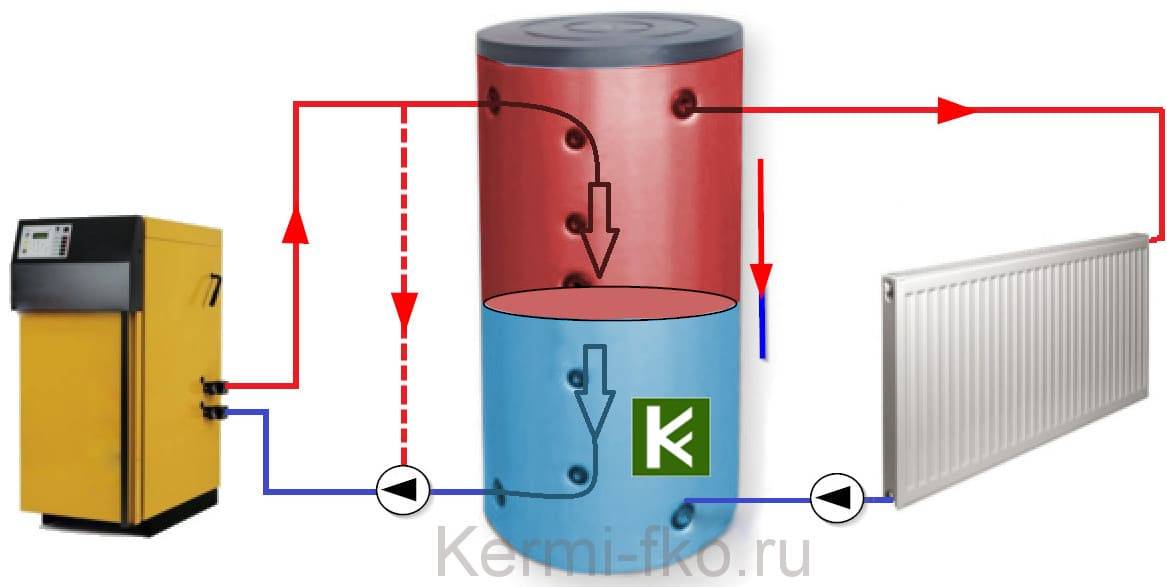

Благодаря простому устройству теплоаккумулятора для системы отопления разобраться с принципом его работы не составит труда:

1. Сверху к резервуару подключается труба, идущая от электрического, твердотопливного или газового котла. По этой трубе в бак поступает горячий теплоноситель.
2. После остывания жидкость опускается к месту, где установлен циркуляционный насос, подается в магистральный трубопровод для возвращения в котел с целью дальнейшего подогрева.
3. После прекращения работы нагревательного оборудования нагретая вода попадает в теплоаккумулятор. Причем в сети ее объем замещается не успевшей остыть жидкостью из аккумулирующей емкости.

В итоге даже при переходе нагревательного оборудования в пассивный режим в батареях продолжает циркулировать нагретый теплоноситель из резервного бака.

Свинцово-кислотный аккумулятор

Свинцово-кислотная батарея стала первым изобретенным аккумулятором, увидевшим свет и нашедшим широкое применение в автомобилях и ряде других технических приборов.

Свое название приспособление получило за счет опущенных в воду и серную кислоту пластин из свинца, выполняющих роль электродов, хотя с течением времени водород в устройстве начинает теряться.

Популярность такие приспособления получили неслучайно, а благодаря очевидным достоинствам:

• отсутствие эффекта памяти;
• наличие необслуживаемых экземпляров;
• невысокая цена;
• несложная конструкция;
• надежная технология;
• пониженный авторазряд;
• потенциал увеличенной токоотдачи.

Хотя, несмотря на немалое количество достоинств, даже у этих моделей есть и свои слабые стороны:

• невозможность хранения разряженными;
• чрезмерная чувствительность к температурным изменениям, влияющая на продолжительность функциональности и жизни;
• ограниченность транспортов и дозволяемых целых циклов разряда;
• и, разумеется, самый очевидный изъян — пагубное влияние свинца на экологическую среду.

История развития АКБ

Когда-то для запуска двигателя, необходимо было с усилиями крутить стартерный рычаг. Это очень изнурительное занятие. У современных автомобилей данную проблему решает автоаккумулятор. Отметим, что принцип работы автомобильного аккумулятора был описан больше 1,5 веков назад и на сегодняшний день он не изменился.

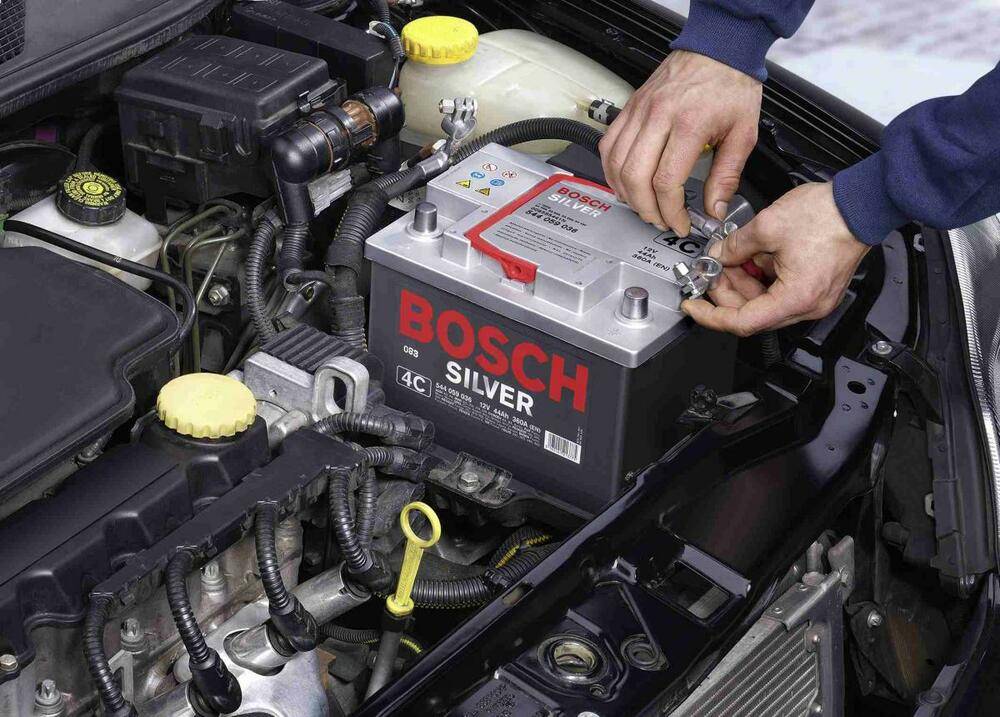

АКБ в системе автомобиля

Аккумуляторы «свинцового» типа имеют высочайшую надёжность, отличное качество в паре с доступной стоимостью, а также подлежат утилизации. Благодаря этому они востребованы, а процесс их развития активно движется вперед.

В последнее время возрастающей популярностью начинают пользоваться транспортные средства, имеющие электрический гибридный привод, а также электромобили. Доступны и постоянно модернизируются АКБ закрытого исполнения. Данные аккумуляторы не предполагают специального обслуживания, поскольку вещество, заливаемое внутрь (дистиллированная вода) почти не подлежит разложению. Предпринимались попытки заменить АКБ пневматическим оборудованием, обеспечивающим запуск силового агрегата, и особыми накопителями конденсаторного типа. Но все они не привели к желаемому результату.

Особенности зарядки и разрядки

Энергия, используемая для восстановления ёмкости АКБ, поступает из зарядных устройств, подключённых к электрической сети. Чтобы заставить ток протекать внутри элементов, напряжение источника должно быть выше, чем у батареи. Значительное превышение расчётного зарядного напряжения может привести к выходу АКБ из строя.

Алгоритмы зарядки напрямую зависят от того, как устроен аккумулятор и к какому типу он относится. Например, некоторые батареи могут безопасно пополнять свою ёмкость от источников постоянного напряжения. Другие работают только с регулируемым источником тока, способными менять параметры в зависимости от уровня заряда.

Назначение аккумуляторных батарей

Автомобильная аккумуляторная батарея выступает как источником электрического тока, необходимого для пуска двигателя, так и резервным источником питания, в случае, если энергии, вырабатываемой генератором, оказывается мало для электроснабжения авто. Аккумуляторная батарея действует как стабилизатор напряжения, так как она выполняет роль накопителя электроэнергии, отдающего во время пуска двигателя за короткое время большой ток, и пополняемого постепенно генератором автомобиля в процессе подзарядки.

В каких сферах используется

Аккумуляторные батареи используются как дополнительный или основной источник питания. Надежность, простота в использовании позволяет применять батареи в различных областях:

• автомобильная промышленность;
• освещение в аварийном состоянии;
• переносное электрооборудование;
• медицинское оборудование;
• игрушки;
• сигнализация в разных сферах применения;
• телекоммуникационное оборудование.

Применение батареи в игрушках

Роль акб в работе приборов не оспорима. Применение источника энергии практически во всех отраслях доказывает значимость и необходимость знаний о внутреннем содержимом батарей. С использованием в автомобилях широкого разнообразия электроприборов, кондиционеров, мультимедийных центров, генераторы не всегда справляются с обеспечением их энергией. В этом случае подпитка энергией поступает от АКБ, который кроме этого выполняет основную функцию, обеспечивает электроэнергией стартер двигателя. Водителю необходимо знать, как устроен аккумулятор, чтобы выявить сбои в работе источника энергии, назначение аккумулятора, чтобы правильно использовать ресурс, подобрать батарею к условиям эксплуатации и автомобилю. О способах и рекомендациях как проверить аккумулятор читай тут.

Работа гидроаккумулятора

У гидроаккумулятора много названий — гидробак, накопительный бак, мембранный бак. Суть работы устройства при этом не меняется. Агрегат представляет собой металлический баллон красного или синего цвета, который крепится к полу. Внутренняя полость бака делится на две камеры. В один отсек нагнетается воздух — он контактирует со стенками накопителя. Другой отсек заполняется водой — она контактирует с пищевой резиной, которая соответствует санитарным нормам.

Принцип действия гидроаккумулятора заключается в следующем. Когда вода из источника поступает к потребителю, то она не идет напрямую к кранам. Если водораздача будет организована таким образом, то каждый поворот вентиля повлечет за собой включение насоса, так как давление внутри труб сразу упадет. При таком режиме работы насосное оборудование выйдет из строя раньше времени.

Разрывает цепочку гидробак — он принимает установленный объем воды в резиновый резервуар, накапливает ее, а затем раздает потребителям. Получается, что насос включается один раз, чтобы наполнить резиновую емкость водой. Когда накопительный бак для воды опустошается, то давление внутри емкости падает до заданного уровня, снова начинает работать насос и цикл повторяется. Управляет процессом реле давления.

Устройство гидроаккумулятора для закачки воды из источника снабжено патрубком. С другой стороны установлен автомобильный ниппель для проверки давления в баллоне. Некоторые агрегаты снабжены специальными клапанами, через которые выпускается лишний воздух. Он образуется от заполнения и опустошения резиновой камеры. Для остальных устанавливаются краны в системе водоснабжения.

Накопительные емкости выпускаются разной вместимости. Объем гидроаккумулятора для водоснабжения находится в пределах 25-500 литров. Объем воды, который вмещает гидробак, составляет 35-40% от общего.

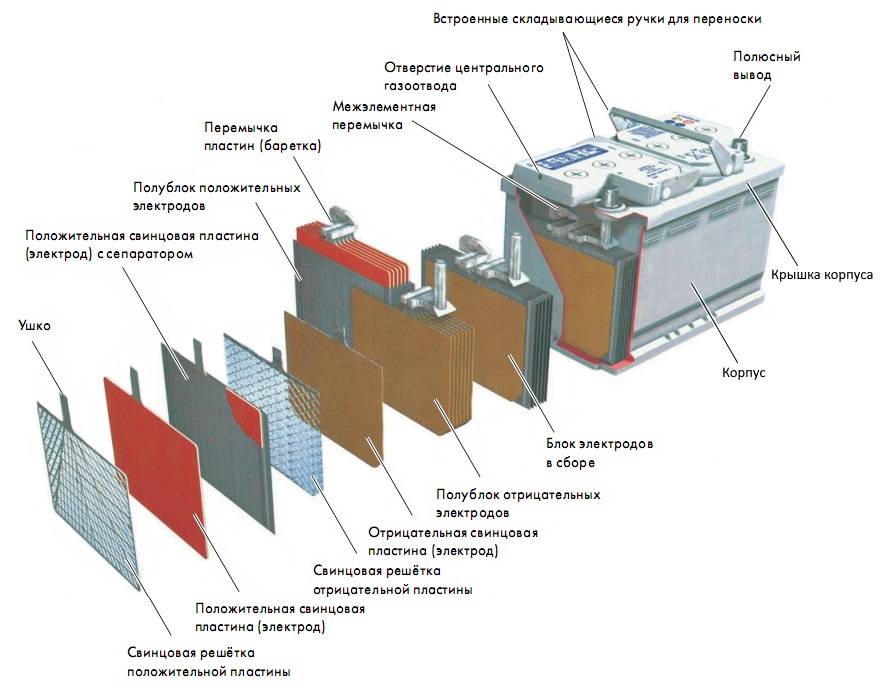

Устройство аккумулятора

Разберёмся далее, как устроен автомобильный аккумулятор. Он состоит из нескольких гальванических элементов, которые ещё принято называть банками. Они находятся в отдельных ячейках изолированно друг от друга. Каждая из таких ячеек содержит в себе блок с электродами, часть из которых аноды, а другая часть — катоды. Полублок состоит из большого количества тонких пластин, которые обладают сетчатой структурой. Чтобы разделить между собой анод и катод, применяется специальный материал-сепаратор.

В полость заливают раствор разбавленной серной кислоты, которая хорошо проводит электрический ток. В традиционных аккумуляторах требовалось доливать дистиллированную воду. Из-за вступания в реакцию молекул кислорода и водорода плотность электролита постепенно повышалась. Современные батареи не требуют вмешательства человека, потому их принято называть необслуживаемыми. Излишек газов, который образуется под крышкой, автоматически выходит наружу при помощи специальных клапанов.

Разбирая устройство автомобильного аккумулятора, нужно заглянуть под его крышку. Там мы увидим 6 банок, которые подключены последовательно в одну цепь. Сам корпус устойчив к воздействию серной кислоты, а производится он обычно из специального пластика или другого изолята. В каждую из банок помещаются как положительные, так и отрицательные электроды, а на каждый из них, в свою очередь, наносится активная обмазочная масса.

Электрическое замыкание аккумуляторной батареи машины не происходит из-за разделяющих элементов, сепараторов. Для производства проводящих ток электродов чаще всего используется свинец с определёнными добавками. Если соединить его с кальцием, это позволит понизить уровень саморазряда и необходимость частого долива дистиллята.

Решётки электродов также могут быть изготовлены по разнообразным технологиям. Главная их задача заключается в отводе тока для снижения внутреннего сопротивления изделия. В конструкцию решётки для придания ей большей прочности вставляют направляющие и опорную раму. Иногда их могут располагать вертикально или в шахматном порядке — это тоже делает конструкцию более прочной. Чтобы улучшить взаимодействие с веществом-электролитом, на решётки наносят активную обмазку. В случае с положительными пластинами – это диоксид свинца, в случае с отрицательными — свинец губчатый.

Подавляющее большинство современных автомобилей работает на батареях свинцово-кислотного типа, основу которых составляет жидкий электролит, помещённый под крышку корпуса. Однако за последние пару десятилетий широкое признание получили принципиально новые конструкции, избавленные от многих недостатков.

Кроме изделий с классическим жидким электролитом, на рынке можно встретить АКБ типа AGM или GEL. В них производитель также помещает электролит, но уже в связанном состоянии. Материал наподобие стекловолокна пропитывается электролитом и за счёт своей пористой структуры держит его как губка. В таком виде он и прилегает к пластинам. В другие типы аккумуляторов помещают гелеобразный электролит благодаря оксиду кремния, который добавляют в серную кислоту.

По каким технологиям изготавливают

Стремление улучшить работу свинцово-кислотных аккумуляторов привело к созданию новых технологий производства элементов. В первую очередь, это замена легирующей добавки. Вместо сурьмы сейчас широко применяется кальций. Его добавка придает свинцовым пластинам повышенную прочность, в результате появилась возможность сделать их более тонкими без потери жесткости конструкции. В электрохимических реакциях кальций не участвует. Кальциевые батареи имеют и другое достоинство – пониженная склонность к газообразованию при зарядке. Такой аккумулятор не склонен к «кипению». Это кардинально снижает расход воды во время эксплуатации. Также за последние годы популярность завоевали батареи в необслуживаемом исполнении.

Тематическое видео: Революционная твердотельная батарея от Toyota

Технология GEL

В этих аккумуляторах электролит загущен до состояния геля специальными добавками. Главное достоинство батареи – необслуживаемое исполнение и практическая невозможность пролива электролита. Даже при небольших повреждениях корпуса гель не вытечет. Также созданы условия для рекомбинации газов в толще электролита. Водород и кислород, даже если они образуются при зарядке, не улетучиваются, а реагируют в толще геля с образованием воды. Малая часть газов, не поучаствовавшая в рекомбинации, улетучивается в пространство над электролитом. Когда давление достигает определенного предела, оно сбрасывается в атмосферу через специальный клапан. Другим плюсом является возможность эксплуатации почти в любом положении. Электрохимические реакции в таком элементе не отличаются от реакций в обычном аккумуляторе, принцип работы гелевой батареи абсолютно такой же, поэтому ЭДС одного элемента составляет те же 2,1 вольта.

Главный минус АКБ с загущенным электролитом – пониженная динамика электрохимических реакций. Результатом этого становится пониженная токоотдача, которая не позволяет применять гелевые АКБ в качестве автомобильных стартерных. Зато такие батареи используют в качестве тяговых аккумуляторов, буферных элементов и в качестве источников питания, не требующих сервиса, на удаленных объектах (устройства телемеханики, ретрансляторы связи и т.п).

Необслуживаемый гелевый аккумулятор.

Более подробно в статье: Гелевый аккумулятор для автомобиля — плюсы и минусы

Технология AGM

Эта технология позволяет в полной мере использовать преимущества пластин, легированных кальцием. Тонкие пластины собирают в компактный пакет, а чтобы избежать короткого замыкания, между ними прокладывают сепаратор-разделитель, как показано на рисунке в разрезе.

Устройство батареи АГМ.

Он изготовлен из волокнистого материала (обычно, стекловолокна). Пространство между волокнами заполнено электролитом, который удерживается внутри сепаратора капиллярными силами, поэтому свободной жидкости в такой батарее тоже нет. Часть межволоконного пространства оставлена незаполненным – небольшое количество газов, которое все же образуется во время эксплуатации, рекомбинирует в этих пустотах.

Достоинством технологии AGM является наличие электролита в связанном, но в жидком виде. На динамику реакций ничего не влияет, такие АКБ обладают хорошим током холодной прокрутки. Для использования в автомобилях эти батареи подходят как нельзя лучше, а необслуживаемое исполнение удешевляет эксплуатацию.

Технология EFB

Строение аккумуляторов, изготовленных по данной технологии, является промежуточным между традиционными батареями и AGM. Пластины (обычно, каждая положительная) такой АКБ помещены в сетчатый сепаратор, который позволяет расположить электроды более компактно без риска короткого замыкания. Внутри корпуса находится электролит в свободном виде, но часть его абсорбируется сеткой разделителя, которая позволяет держать пластины постоянно смоченными раствором серной кислоты.

Кроме того, сепаратор снижает вымывание обмазки пластин и удерживает ее от осыпания, что положительно сказывается на сроке службы АКБ, увеличивая количество возможных циклов. Такие батареи обладают многими достоинствами аккумуляторов AGM, но их производство значительно дешевле.

Устройство аккумулятора EFB.

Несмотря на развитие литий-ионных технологий, кислотно-свинцовые батареи еще долго будут занимать свои ниши в сфере автономных источников питания. Предпосылками к этому служат их дешевизна, конструкция, отработанная десятилетиями, относительно долгий срок службы при эксплуатации в соответствующих условиях.

Разновидности теплоаккумуляторов

В системах отопления с теплоаккумулятором могут использоваться баки разного типа:

• пустотелые без внутренних теплообменников;
• емкости с одним или несколькими змеевиками работают более эффективно;
• баки со встроенными бойлерами предназначены для решения нужд отопления и горячего водоснабжения.

Пустотелая конструкция

Это самая простая и недорогая разновидность резервуаров подключается посредством коммуникаций к одному или нескольким источникам тепла. Для подключения к точкам потребления используются патрубки на полтора дюйма. В таких моделях предусмотрена возможность установки дополнительного электрического нагревателя. Эти баки отличаются безопасной эксплуатацией и исключают вероятность перегрева теплоносителя.

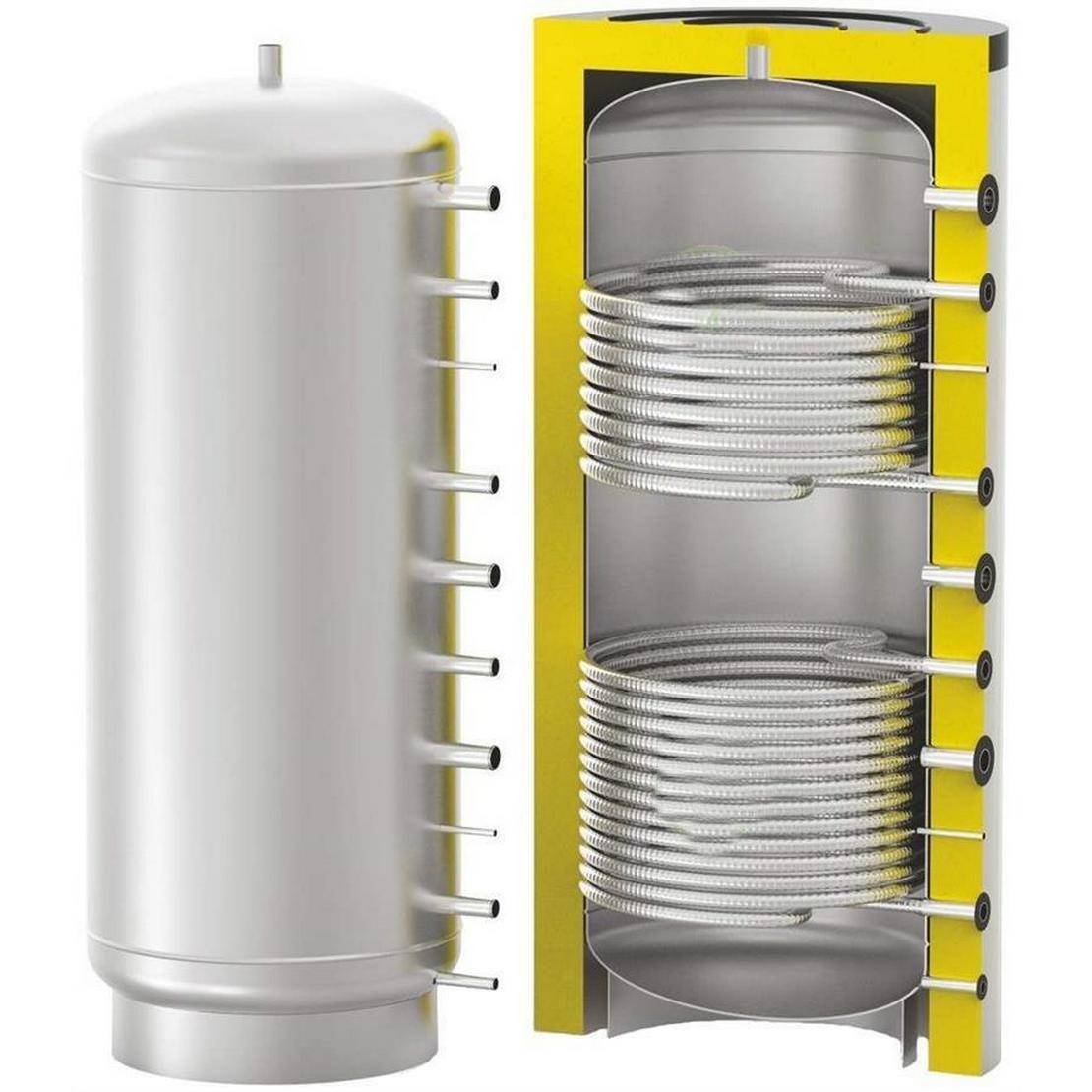

Емкость со змеевиками

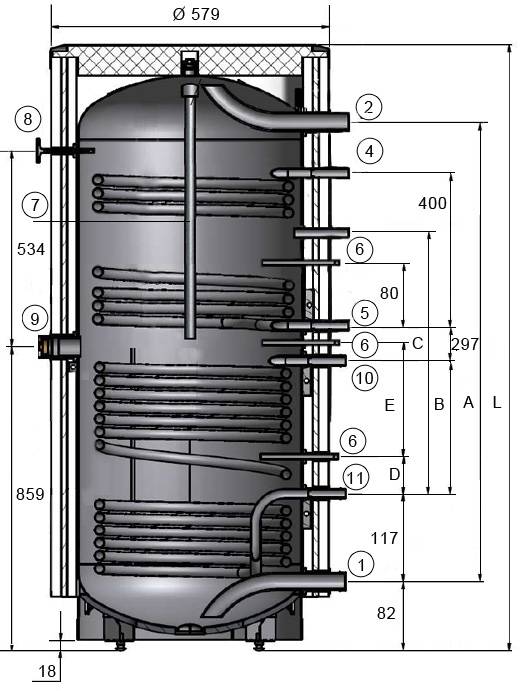

Накопительный бак для отопления с одним или несколькими змеевиками имеет более широкую сферу использования. Верхний змеевик позволяет отбирать тепловую энергию из резервной емкости, а нижний змеевик отвечает за подогрев бака. Благодаря встроенным теплообменникам можно обеспечивать круглосуточное горячее водоснабжение дома, подключать резервуар к солнечным батареям, рационально использовать тепловую энергию в других целях, например, подогревать придомовые дорожки.

Агрегат с внутренним бойлером

Гидроаккумулятор для системы отопления с встроенным бойлером позволяет накопить теплоноситель для системы отопления и обеспечить дом горячей водой. Внутренняя емкость изготовлена из легированной нержавеющей стали. Она имеет магниевый анод, уменьшающий жесткость воды, защищающий от образования накипи.

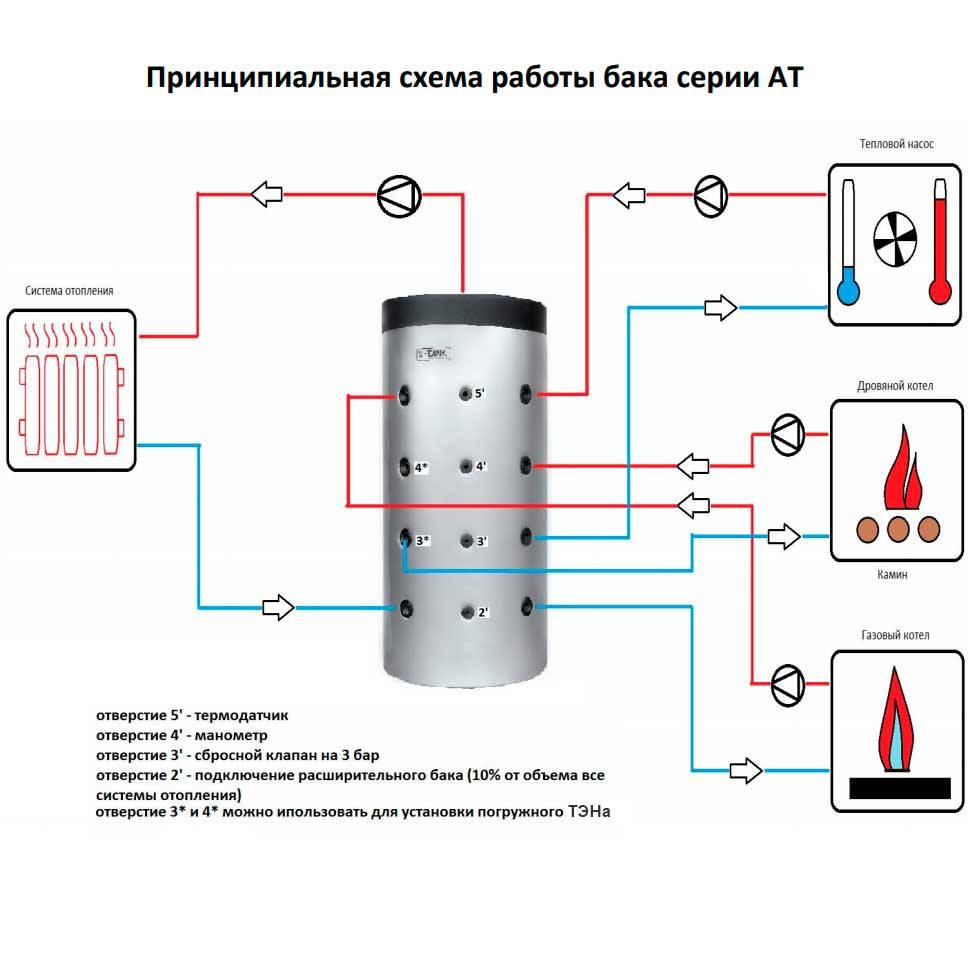

Схема подключения теплоаккумулятора с вмонтированным бойлером позволяет использовать его в отопительных системах закрытого и открытого типа. Он подключается к любым источникам тепловой энергии, защищает нагревательное оборудование от перегрева и позволяет контролировать температуру теплоносителя.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Маркировка

Нюансы символьных обозначений на АКБ зависят от используемой методологии. Чаще всего это европейский стандарт ETN (European Type Number), который официально сокращен в надписях до двух букв «EN». Сама маркировка состоит из 9-значного числа, разделенного на четыре зоны, последовательно указывающие на диапазон и фактическую емкость, конструктивное исполнение и 10% тока «холодной прокрутки».

Жесткая конкуренция на рынке привела к тому, что производители стараются упростить для потребителей процедуру подбора оптимальной батареи и дублируют информацию на корпусе в более понятной форме. Например, австрийский авто аккумулятор Banner дополнен наклейкой, на которой четко прописаны основные характеристики – рабочее напряжение (V), емкость в амперо-часах (Ah), сила стартерного тока в амперах (A).

На корпусе возле клеммы выбиты четыре буквы, позволяющие узнать дату выпуска. Первые две указывают на порядковую неделю, последние – на год. Чтобы перевести буквенные обозначения в цифры, следует использовать специальную таблицу.

Буква	Соответствующая ей цифра
А
B	1
C	2
D	3
E	4
F	5
G	6
H	7
I	8
J	9
K	10
L	11
M	12

Если на корпусе указано EBBF – это 41-я неделя (начало октября) 2015 года, СGBI – 26-я неделя (конец июня) 2021 г.

На батарее может присутствовать также отечественная (по ГОСТ Р 53165-2008), немецкая (DIN), американская (SAE) маркировка. Между ними существуют различия в трактовке величины пусковых токов. Не зная нюансов, достаточно сложно, к примеру, купить авто аккумулятор Bosch для корректной замены штатной АКБ Exide на «Форде», «Вольво» или «Хонде». (см. таблицу).

Соответствие тока холодного старта в различных стандартах, ампер
EN	DIN	SAE	ГОСТ Р 53165-2008
230	140	250	160
330	200	350	195
360	225	400	225
420	255	450	260
480	280	500	290
520	310	550	325
540	335	600	355
600	365	650	390
640	395	700	420
680	420	750	450
760	450	800	485

Отмененный отечественный стандарт ГОСТ 959-91 соответствовал DIN. Действующий ГОСТ Р 53165-2008 ориентирован на международные нормы IEC 60095-1:2006.

Емкость свинцового АКБ

Это один из основных параметров АКБ. Определяет электроэнергию, которою возможно получить от максимально заряженной батареи, разряжая ее до напряжения, определенного изготовителем.

Показатели емкости выражаются произведением количества тока (в амперах) на временной интервал в часах. Номинально, автомобильная АКБ емкостью 60 Ah должна в течение часа разряжаться током в 60A при напряжении 12v.

Можно предположить, что при изменении силы тока длительность функционирования изменится пропорционально. То есть при токе в 120A время работы составит порядка 30 мин. Что не соответствует действительности, так как сила тока при разряде напрямую влияет на емкость свинцово кислотных аккумуляторов. Например, при стартерных нагрузках в 255A емкость уменьшается более чем в два раза и для батареи в 60 Ah составит всего 25Ah. Что касается малых токов (2,75A), здесь будет наблюдаться незначительный прирост (примерно +5 Ah).

Помимо силы разрядного тока, емкость свинцово кислотных АКБ зависит от следующих факторов:

• Плотность электролита (процентное содержание серной кислоты). Более плотный электролит увеличивает емкость положительных электродов, но несколько снижает у отрицательных (особенно при низких температурах). К тому же ресурс положительных пластин сокращается из-за более интенсивных коррозионных процессов на их поверхности. Плотность электролита должна соответствовать совокупности требований, для которых создавалась конкретная батарея. Например, для автомобильных АКБ, работающих в условиях умеренного климата, оптимальной считается плотность 1,26–1,28 г/см3.
• Пористость рабочей поверхности пластин. Повышенная пористость позволяет увеличить фактическую площадь электрода, участвующую в электрохимической реакции и, как следствие – повысить емкость. Однако у этого показателя тоже есть свои ограничения (46% — 60%), так как чрезмерная пористость ускоряет деструкцию покрытия, что приводит к преждевременному выходу батареи из строя.
• Толщина пластин электрода. Более толстые электроды положительно влияют на емкость только при низких разрядных токах. При стартерных нагрузках внутренние элементы активной массы пластин не успевают среагировать с электролитом. Это в значительной степени уменьшает разницу между батареями с различной толщиной электрода и одинаковой активной площадью.

Что такое аккумулятор (АКБ) и для чего он нужен?

Современные автомобили всё больше становятся похожи на сложные электронные гаджеты: умное управление, всевозможные «помощники», автоматическая парковка и даже автопилот – это только небольшая часть той цифровой «начинки», которой богат автомобиль. И всё это счастье постоянно нуждается в электроэнергии, которую нужно постоянно откуда-то добывать. Именно хранилищем энергии, откуда ее можно взять в любой момент, и выступает АКБ. Да, он выполняет свою четкую функцию: накапливает заряд, затем отдает и дальше снова накапливает. Отличный вариант!

Само понятие аккумулятора нам уже настолько привычно, что глупо спрашивать, зачем он нужен. Однако на удивление мало людей могут точно сказать, для чего именно служит аккумуляторная батарея в автомобиле.

Ее назначение можно описать в трех пунктах.

1. Аккумулятор обеспечивает энергию для запуска двигателя на старте.
2. Аккумулятор служит резервным источником энергии, когда она требуется сверх того, что может дать генератор (например, при включении автомобильного кондиционера).
3. Аккумулятор питает электроприборы, когда двигатель выключен и генератор не работает. Например, видеорегистратор, сигнализацию, свет и т.д.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

1. Подготовка системы, слив теплоносителя.
2. Определение места врезки.
3. Приваривание отводов к отходящему от котла трубопроводу.
4. Нарезание резьбы и установка запорной арматуры.
5. Приваривание обводного трубопровода котла.
6. Подключение аккумулятора.

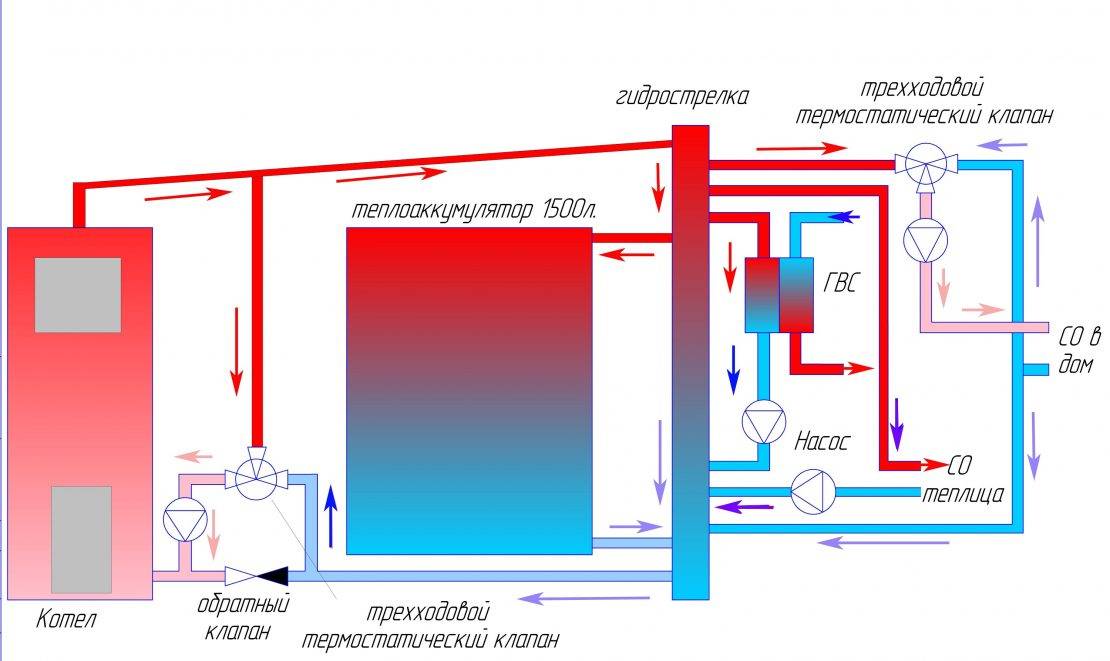

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Признаки неисправной батареи:

• Преждевременное снижение уровня электролита. Означает, что пластины сульфатируются, и во время зарядки вода в электролите превращается в отдельные газы водорода и кислорода.

• Чрезмерная коррозия кабелей или соединений аккумуляторной батареи. Коррозия более вероятна, если батарея сульфатирована. Когда батарея заряжается, кислотные пары вытесняются из вентиляционных отверстий и оседают на кабелях аккумулятора, иногда на отсек под аккумулятором.

• Двигатель работает медленней нормального режима. Когда емкость батареи снижается из-за износа или повреждения, аккумулятор не может обеспечить необходимый ток для запуска двигателя, особенно в холодную погоду.
