Дополнительно о гидроизоляции

Для гидроизоляции бетонных колодцев применяют следующие способы:

Конструктивный.

Специальные гидрофобные прокладки используют для пропитки изделия. Это делают непосредственно на заводах, после затвердения.

Технологический.

Уплотнение бетона проходит по специальным методикам. Правило распространяется на любой бетон, разливаемый по формам. Оптимальные решения – удаление влаги вакуумным методом, вибропрессовка, центрифугирование.

Повышение гидростойкости цемента. Заделка швов проводится с этой же целью.

В раствор бетона вводят специальные гидрофобизаторы для появления соответствующего эффекта. Вещества набухают спустя некоторое время, закупоривают микротрещины.

Но такие методы способствуют увеличению себестоимости колец. Герметизация стенок, стыковых участков считается менее затратным вариантом. Тогда обрабатывают отдельные системы колодезной системы, а не всё сразу.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию

Не все заводы выпускают такую продукцию.

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

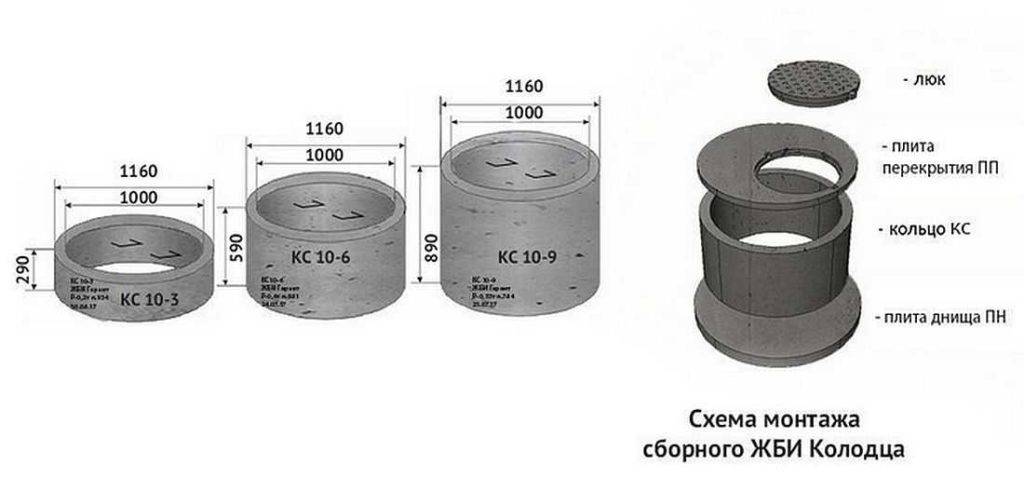

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см

Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Чем заделать швы: гидроизоляция шахты

Когда колодец полностью пробурен и кольца все стоят, необходима гидроизоляция их с внутренней стороны. Если выполняться она будет в мокрых грунтах, то рекомендуются обмазочные составы.

Например, можно использовать битумную мастику. Ей обязательно обрабатываются кольца снаружи. Это значительно продлит срок их эксплуатации. Изнутри дополнительно обмазываются стыки.

Нередко бетонные шахты в качестве гидроизоляции обматывают рулонной изоляцией, например плотным полиэтиленом. Пленка гораздо дешевле. Однако используется она исключительно с наружной стороны. Нужно быстро обкопать кольца по кругу и обмотать их пленкой.

Некоторые дачники прибегают к дополнительной гидроизоляции, изготавливая глиняный замок. Особенно актуально, если при копке на поверхность поднималась глина. Ее можно будет использовать, засыпая колодезь с наружной стороны.

1 В чём особенности бетонного колодца?

Колодец из бетонных колец может выполнять несколько функций. В зависимости от назначения и местоположения можно выделить такие виды:

Смотровые. Их установка необходима на длинных участках или поворотах. Они необходимы для того, чтобы иметь возможность периодической очистки трубопроводов.
Промывные. Такие постройки используются для промывания сетей, поэтому устанавливают их на самой верхней точке сетей.
Отстойные. Строительство таких систем необходимо для очистки от тяжелых частиц стоков.
Перепадные. Устанавливают либо на местах крутых спусков, либо там, где стоки сбрасывают скорость течения.
Дождевые. Устройство таких колодцев предполагает сбор атмосферных осадков.
Дренажные. Главной задачей является доочистка сточных вод. Их устанавливают в местах удаленных от водоемов или канализационных систем.
Питьевые. В этом случае установка колодцев из бетонных колец производится с целью получения питьевой воды, например на дачах.

Все производители бетонных колец для колодца должны руководствоваться нормами ГОСТ. В этом документе прописаны основные размеры, диаметр колец.

Изготавливают кольца из бетона методом вибропрессования, используя мелкозернистый бетон. В стенки закладывают железные стержни и проволоку.

Внутренний диаметр бетонного кольца по стандартам должен быть:

для стеновых бетонных колец при высоте 290 – 1190 мм он будет равен 700-2500 мм;
для рабочих камер при высоте 1270—3110 мм диаметр равен 820-2500 мм.

Высота при согласовании может быть увеличена до 1790 мм. В зависимости от размеров меняется вес и объем бетонного кольца. На маркировке изделия объем не указывается. Чтобы вычислить объем можно воспользоваться формулой:

V= П*R2*Н, где

П=3.14,
R – радиус изделия,
H – высота изделия.

Колодец из бетонных колец включает следующие элементы:

Оголовок (верхняя часть). Он необходим, чтобы в колодец не попадала пыль и грязь. Также оголовок препятствует промерзанию колодца.
Главный ствол. Делается в основном круглой формы и является средней частью системы.
Водоприемник. Служит местом скапливания и хранения воды.

На боковых стенках конструкций ставят маркировку, обозначающую тип, внутренний диаметр и высоту изделия.

1.1 Какие плюсы и минусы у бетонных колодцев?

К преимуществам сборных бетонных колодцев можно отнести:

Прочность. Возможна установка колодцев на большую глубину, благодаря прочности материала.
Стойкость. Устройство колодцев можно производить для эксплуатации в агрессивных средах.
Простоту монтажа. За короткий срок, возможно, ввести в эксплуатацию.
Долговечность.

К недостаткам изделий относится:

Большой вес кольца из бетона

Чтобы осуществить монтаж конструкции нужна спецтехника, способная поднять вес и осторожно опустить в нужное место. Необходимость обработки стыков

Для того чтобы грунт не просачивался нужна тщательная герметизация. Хрупкость и трещины, если неравномерно прилагать нагрузку. Возможность смещения колец из-за морозного пучения почвы.

Устройство бетонного колодца должно начинаться с подбора колец из бетона. Следует учесть, что состав бетона для производства элементов отличается. Можно подобрать оптимальный вариант в зависимости от климатических особенностей местности, уровня грунтовых вод и степень их агрессивности.

Размеры элементов из бетона нужно подбирать соответственно назначению сооружения, и при необходимости учитывать диаметр входящего трубопровода и объем нужного колодца.

Для питьевых колодцев, а также чтобы соорудить канализационный резервуар применяют сквозные кольца.

Подбирать кольца нужно таким образом, чтобы внутренний диаметр каждого совпадал. А вот для того, чтобы вывести колодец до нужной отметки проще подбирать кольца разной высоты.

Герметизация смонтированных дренажных колодцев

Если необходимо устройство с максимальным уровнем герметичности, то лучше сделать установку кольца с монолитным дном. Но установка такого элемента возможно только в неглубоком колодце, так как опускным способом их монтировать нельзя.

Пошаговая инструкция

Видео: Как выкопать колодец одному — пошаговая инструкция

Когда подготовительные работы закончены, можно приступать к процессу, алгоритм действий следующий:

производится разметка, с учетом, что шахта должна быть шире колец примерно на 10-15 см;
копается яма с таким расчетом, чтобы при помещении в нее первого кольца, его край был выше земли примерно на 10 см;

Установка первого кольца

устанавливается кольцо в яму, очень важно, чтобы не было отклонений по вертикали, поскольку это повлияет на качество всей конструкции;
на первое кольцо устанавливается второе, после чего оба изделия скрепляются скобами (их должно быть не менее трех);
если яма роется в мягком грунте, то она углубляется в центре, после чего обкапывается вокруг, в результате кольца начнут погружаться под воздействием собственного веса. В том случае, когда грунт твердый, землю необходимо раскопать из под кольца, и после его погружения грунт удаляется со средины;
стыки между кольцами должны быть обязательно загерметизированы, для этой цели в щель между ними плотно набивается просмоленная пеньковая веревка, после чего стык заделывается при помощи цементного раствора;. Герметизация швов

Герметизация швов

шахта наращивается до появления на дне воды, после этого ее и намытый песок удаляют, и делается перерыв от 12 часов до суток для наполнения ствола колодца водой;
после того, как произошло наполнение шахты, приступают к очистке дна, эту процедуру придется повторят несколько раз, пока не проявятся водные жилы, после чего делается перерыв на сутки;
на следующий день откачивается вода, и на открывшееся дно насыпается фильтр из гравия;

Откачка воды

не обязательно, чтобы был высокий уровень воды в шахте, достаточно 1,5 метра (около полутора колец);
промежуток между стенами ямы и внешней поверхностью колец необходимо засыпать смесью щебня с песком, после чего приступают к формированию глиняного замка. Он не допустит проникновения дождевых и талых вод в шахту;
после того, как копать колодец закончили, можно приступать к сооружению оголовка, на этом работу можно считать выполненной.

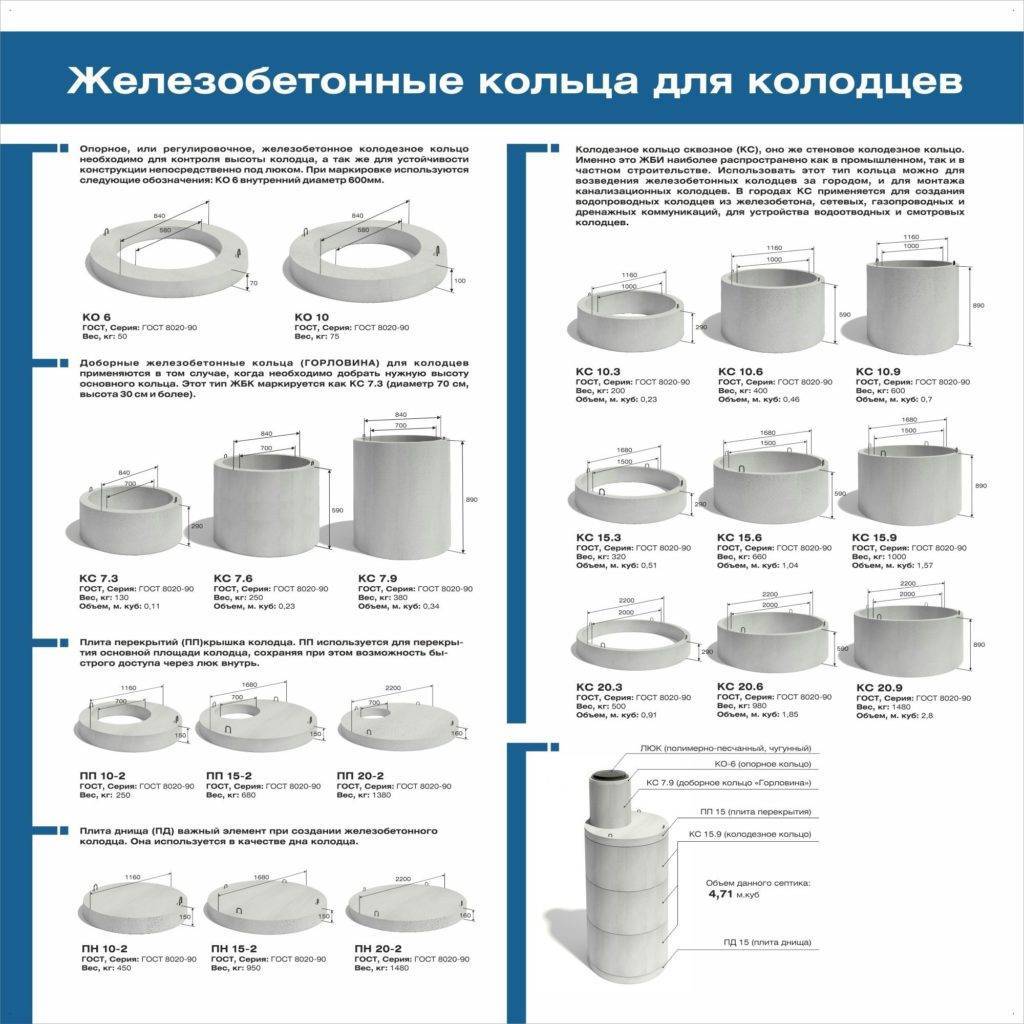

Виды бетонных колодезных колец

Перед началом обустройства водоснабжения на участке необходимо выяснить, какие бывают кольца для колодцев:

Сквозные изделия серии КС, имеющие цилиндрическую конфигурацию. Диаметр достигает 2000 мм при толщине стенки до 100 мм, торцевая часть выполнена плоской, но существуют колодезные кольца с замком, повышающим прочность конструкции. При обустройстве глубоких скважин используются усиленные детали, в которых имеется стальная арматура.
Изделия серии КЦД, оборудованные донной частью. Применяются при обустройстве канализационных емкостей или септиков, обеспечивая герметичность резервуара с нечистотами.
Под обозначением КЦО поставляется опорное кольцо для колодцев, предназначенное для оформления верхней части скважины. Изделие КО отличается увеличенной толщиной стенок, используется при обустройстве нижней части колодца.

Стандартное кольцо железобетонного типа для колодца изготовлено из цементного раствора на базе портландцемента марки 200-500. Внутри находится армирующая сетка из стальных прутьев, предусматриваются крюки для погрузки и установки изделия. Базовые кольца имеют плоскую торцевую кромку, существуют модификации с замком. Также выпускаются ЖБИ для ремонта или восстановления колодцев, существуют опорные и доборные элементы.

Плюсы и минусы ЖБ-колец

Изготовленные из ЖБ кольца для колодца обладают преимуществами:

повышенные прочность и качество поверхности;
простая технология производства способствует снижению цены;
возможно изготовление изделий различного размера;
конструкция обеспечивает ускоренный монтаж;
за счет герметичности стыков устраняется проникновение в колодец грунтовых вод;
железобетонные кольца имеют срок службы до 100 лет;
высокая прочность материала позволяет обустраивать колодцы в зыбком грунте.

Недостатки изделий:

увеличенный вес детали требует использования строительной техники при монтаже;
для перемещения изделия в пределах участка необходим грузовой автомобиль или трактор, вручную передвигать кольцо затруднительно;
при падении с высоты 500-700 мм возможно разрушение бетонной стенки.

Как выбирать размер

Для обустройства колодца используются бетонные элементы диаметром от 1000 до 1500 мм, при этом нижняя часть скважины плитой не закрывается (для сохранения доступа к водоносным слоям). Если планируется построить резервуар для хранения нечистот, то нижняя часть изготавливается из кольца с интегрированным бетонным дном. Допускается использование донной плиты, на которую устанавливается сквозной бетонный элемент. Остальные элементы (например, плиты перекрытия с отверстием под чугунный или пластмассовый люк) подбираются по диаметру стартового кольца.

Какие лучше и как определить качество

Кольца бетонные для колодцев в заводских условиях изготавливаются по технологии вибрационного литья или уплотнения. При использовании жидкого цемента детали имеют пористую поверхность, но для испарения остатков влаги требуется до 28 суток. По мере высыхания внутри бетона появляются участки напряжения, что вызывает появление трещин. Рекомендуется приобретать элементы, пролежавшие на складе 2-3 месяца, что снижает риск разрушения колец при транспортировке или монтаже.

Изделия, полученные по технологии вибрационного уплотнения, отличаются повышенным качеством поверхности и торцевых кромок. Из-за использования дорогостоящего оборудования и оснастки увеличивается цена продукции. Изделия не разрушаются в процессе кристаллизации бетонного раствора, не требуется выдерживать детали на открытых площадках для испарения влаги.

Этапы строительства

Выкапывание шахты

Лучше всего строительство колодца из бетонных колец своими руками начинать в конце лета, поскольку в это время наблюдается самый низкий уровень грунтовых вод. Яму для колодца надо вырыть или всю сразу или последовательно, опуская в нее кольца по одному.

Способ копки определяется геологическими характеристиками местности и структурой грунта. Устойчивые породы позволяют выкопать котлован открытым способом.

Этапы строительства колодца при выкапывании котлована открытым способом:

непрерывная копка котлована до самого слоя подземных вод. Диаметр котлована должен превышать размер кольца на 20-30 см;
спуск колец в шахту при помощи лебедки;
зазор между стенками шахты и колец засыпают крупным песком или щебнем, а швы между отдельными деталями герметизируют.

Чаще всего для колодцев используются кольца с внутренним диаметром 100-150 см и высотой 40-90 см

Если же строительство колодца ведется на склонных к обвалу и зыбучих грунтах, то единственный выход, как правильно сделать колодец из бетонных колец – это закрытый метод. В этом случае сначала снимают верхний слой почвы на глубину до двух метров. В полученную яму опускают первое кольцо. Все дальнейшие работы осуществляются внутри него.

По мере углубления котлована на первое кольцо поочередно устанавливаются остальные. С увеличением количества деталей усиливается и давление на почву, поэтому кольца опускаются все ниже. После того, как землекоп дойдет до водоносного слоя, монтируют последнее кольцо.

Сооружение делается очень быстро, если используются бетонные кольца для колодца. Размеры и цены их можно подобрать, исходя из параметров шахты и водоносного слоя.

Устройство фильтра

После достижения водоносного слоя, рытье шахты продолжают до тех пор, пока вода не начнет прибывать очень интенсивно. Количество водоносных жил должно быть не меньше трех. Если шахту удалось выкопать до трех жил, надо дать колодцу передохнуть и продолжить работу на следующий день.

Утром воду, прибывшую в колодец, необходимо откачать, а на дно уложить фильтр из больших камней, щебня и геотекстильных прокладок, не закрывая при этом жилы. Общая высота фильтра должна составлять 30-40 см. После создания фильтра надо дождаться заполнения водой. Когда уровень воды достигнет 150 см, можно приступать к рытью траншей для труб.

Обустройство фильтра зависит не от того, какие жб кольца для колодца размеры цены были использованы, а от объема и скорости поступления подземных вод, а также типа грунта на дне шахты. Если грунт плотный глиняный, то фильтр не нужен. В том случае, когда на дне шахты присутствует слой мягкой глины, надо сделать фильтр из щебня высотой 20 см. Если же дно песчаное, то необходим фильтр из нескольких слоев. Сначала укладывают мелкую гальку, а потом крупный щебень или камни с размерами от 5 см. Каждый слой должен иметь толщину 15-25 см.

Функциональные конструктивные детали

Необходимо заранее позаботиться о герметике для швов между бетонными кольцами

Функциональность колодца во многом зависит от того, какие использовались жб кольца для колодцев, и цена его зависит от стоимости этих колец, а также от стоимости таких дополнительных деталей, как скобы, водоподъемное оборудование, насос. Их монтаж требует грамотного подхода. Скобы, например, заделывают вовнутрь. Они облегчают обслуживание, а облицовка улучшает внешний вид колодца.

На завершающей стадии строительства устанавливают оголовок – красивую и функциональную деталь. Для организации оголовка используется верхнее кольцо колодца, которое должно выступать на 60-80 см над поверхностью земли. Для оголовка могут применяться доборные кольца для колодцев, цена которых несколько ниже по сравнению со стеновыми. В оригинальном исполнении оголовок может стать эффектным декоративным элементом ландшафтного дизайна участка.

Как правильно монтировать

Монтировать железобетонные кольца своими руками сложно, но иногда это делают из-за невозможности подъезда спецтехники на территорию. В остальном, вы покупаете железобетонные кольца на строительной площадке, нанимаете манипулятор, он выполняет погрузку, доставку на объект заказчика и выгрузку. Под выгрузкой может пониматься непосредственный монтаж.

На каждом из них есть специальные зацепы. Они служат для закрепления строп манипулятора, и для связки колец между собой. После того, как первое железобетонные изделия опущены, стропы освобождают, металлические крюки загибают, и производят монтаж второго изделия. Затем, все крики можно связать между собой, используя сварочный инвертор. Работа не трудная и с этим справится даже начинающий сварщик.

Когда производят обустройство колодца и работа выполняется вручную, не всегда можно воспользоваться услугами манипулятора. В таком случае устанавливают первое кольцо и постепенно подкопаются внутри него, что позволяет кольцам опускаться вниз.

Далее, когда 1 первое опущено на собственную высоту и стоит параллельно земле в вершине, устанавливают 2 железобетонное изделие и аналогичным образом продолжают работу. Специалисты рекомендуют использовать ямобур, с возможностью бурить на глубину до 10 и более метров.

Это позволит пробурить весь внутренний диаметр, установить кольцо и подкопаться вручную только под его стенками. Вы сэкономите нужное количество времени, сделаете работу профессионально. Для того чтобы облегчить себе работу вручную, потребуется мощная лебёдка. Она должна быть прочно закреплена, что облегчит процесс подъема и опускания изделий.

Конструкция

Они имеют достаточно простую конструкцию.

Условно можно выделить три основные части:

оголовок – надземная часть, оборудованная крышей, подъемным механизмом и защищающая шахту от мусора;
ствол – часть, расположенная в толще грунта;
водоприемник – самая нижняя часть, служащая для сбора и фильтрации воды.

Устройство колодца из бетонных колец для воды может быть выполнено с водоприемником трех видов:

неполный водоприемник. Шахта с неполным водоприемником не достигает нижнего водоупорного слоя. Вода поступает через стенку и дно шахты;
полный водоприемник. В этом случае шахта доходит до водоупорного пласта и вода поступает в нее сквозь специально подготовленные стенки;
полный водоприемник с расширителем. Шахта не только достигает нижнего водоупорного пласта, но еще и углубляется в него, создавая нишу для накопления запасов воды.

Планируя местоположение, следует обращать внимание не только на особенности ландшафта приусадебного участка, но и на расположение других построек, которые уже существуют или еще будут строиться. Это стационарное строение, поэтому его невозможно будет перенести

Кроме того, его надо сооружать вдали от мусорных ям, туалетов, септиков (так требует монтаж жб колодцев СНиП).
