Что такое санитарно-защитная зона артезианской скважины

Первая — строгорежимная зона

Этот пояс обустраивается, чтобы не допустить загрязнения гидросооружения. Располагается санитарная зона скважины питьевой воды в непосредственной близости от точек водозабора и распределительных систем водопроводов. Она обязательно должна быть ограждена и иметь предупредительный знак, оповещающий об охране пояса.

При определении размеров первой зоны принимаются во внимание степень надежности защиты подземного источника и тип грунта

Если:

водоносный слой представляет собой надежную преграду для загрязнений и санитарно-техническое состояние скважины отличное, радиус пояса может составлять 15 м (по согласованию с Госсанэпиднадзором);
гидросооружение расположено в центре зоны и имеет прочную защиту, — 30 м;
скважина находится ниже незащищенного водоносного горизонта, — 50 м.

В пределах этой СЗЗ строгого режима категорически запрещено:

размещать объекты, не предназначенные для водоснабжения;
осуществлять любые строительно-восстановительные работы;
укладывать трубы, не предназначенные для функционирования гидросооружения;
спускать стоки;
использовать бытовые химикаты, пестициды, удобрения;
допускать нахождение домашних животных;
купаться;
использовать воду для мытья и стирки;
устраивать рыбную ловлю;
сажать деревья (разрешаются низкорослые кустарники).

Правила расположения стоков относительно водопроводных сетей

В соответствии с санитарными требованиями охранной зоны водопровода, в обязательном порядке нужно разделять канализационные стоковые воды и стоки от ливневой и дождевой канализации.

Взаимное расположение водопроводов, стоков и канализации регулируется следующим образом

При пересечении с канализационными и стоковыми, водопроводные трубыдолжны располагаться выше в грунте. При невозможности соблюдения данного требования, для предотвращения загрязнений, трубы заключаются в специальный кожух с обрезом не менее 5 метров и 10 метров при наличии грунтовых вод . Пересечение канализационных в водопроводных труб допускается только под прямым углом.

Расстояние между стоками и охранной зоной водопроводов

При параллельной прокладке водопроводных и сливных сетей, обязательно использовать металлические трубы. Расстояние между трубами не должно быть менее 40 см.

Мероприятия по устранению факторов загрязнения

Проводятся при проектировке охранной территории, если грунт не позволяет обеспечить достаточную защиту водоносным слоям. К подобным мероприятиям причисляются:

отведение ливневых стоков с площадок для выгула и прочих территорий, на которых находятся животные и птицы, со сбором их в гидроизолированные накопительные емкости ливневых вод;
дополнительная гидроизоляция фундаментного основания и полов в промышленных зданиях, расположенных неподалеку;
установка пластовых и линейных дренажных систем, которые собирают профильтрованные воды и растворы для перекачки и дальнейшего очищения;
использование фильтрационных щебневых слоев с сетью труб для дренажа, которые отводят загрязненные стоки;
стягивание контура загрязненных жидкостей водоносных слоев в депрессионную воронку через специальные дренажные скважины либо рвы.

Чтобы точно определить подходящие методы защиты, проводятся анализы биологических и химических показателей водных источников и структуры грунта.

Особенности проектирования

Бытовое водоснабжение является специфическим видом работ, поэтому проектирование нужно доверять профессионалам.

Оно состоит из таких этапов:

Поиск площадки для скважины;
Выбор водоносного слоя;
Определение потенциального дебета источника;
Подбор насоса, водоподъёмного оборудования и фильтра подходящего типа и размера;
Выбор буровой техники и метода бурения;
Планирование и разработка конструкции;
Расчеты динамического уровня воды и объёма водозабора;
Разработка проекта санитарного зонирования.

Часто в процессе строительства возможны отклонения от намеченных в плане расчетов, поэтому такие показатели, как геологический разрез, конструкция, динамический и статический уровень водоносного горизонта, корректируются в процессе бурения, и изменения вносятся в проект.

Лицензирование скважин на воду

Категория: Блог эксперта по лицензированию скважин на воду

21.03.2019 Обновлено 17.03.2020 19:08

В последние годы 20-го века и в начале 21-го не особо соблюдалось природоохранное законодательство. В связи с этим проводилась и активная застройка прибрежных зон водоемов различного значения. В том числе в пределах водоохранных зон рек, озер и других естественных водоемов выполнялось бурение водозаборных скважин. Сейчас у собственников встает вопрос об оформлении подобных скважин на воду, в том числе и о получении лицензии.

Специалистов по лицензированию в нашей фирме этот вопрос заинтересовал не случайно. К нам обратился клиент. Он приобрел участок земли (бывшая промзона) расположенный в водоохранной зоне крупного водоема федерального значения. Ранее данная промзона принадлежала крупной организации. Территория была закрыта. Естественно, что делали на этой территории, что душа пожелает. В том числе пробурили скважину для добычи подземных вод. Новый владелец скважины придерживается политики максимально законной предпринимательской деятельности.

Новые публикации сайта:

PrevNext Как организовано продление лицензий с окончанием срока действия…

Дополнение к лицензии — документ для внесения изменений…

Состав ежегодного отчета по исполнению условий лицензии. …

Продаем земельный участок со скважиной — что имеет…

Оформить скважину это не только лицензировать, но и…

Вносить изменения в лицензию или нет при наличии…

Оформление лицензии на добычу воды из скважины на…

Лицензирование скважин на воду расположенных на арендованных земельных…

Можно избежать лицензирования скважины на воду используемую для…

Как оформить лицензию на добычу подземных вод для…

Расскажем о платежах которые должен будет принять на…

Придется ли вносить изменения в лицензию при расширении…

< Назад
Вперёд >

Третья зона

Цель создания третьего пояса – это защита водозабора от химического загрязнения. Для того чтобы рассчитать радиус организации этой территории, необходимо воспользоваться той же формулой, что и для второго пояса. Только вместо времени движения бактерий в нее подставляется время эксплуатации самой водозаборной скважины, которое равно 25 годам.

Почему берется именно этот временной предел. Все дело в том, что многие химические вещества являются слабо разлагающимися или вообще не разлагаются. Ученые считают, что есть определенные расстояния, которые химикаты могут пройти максимум за 25 лет. То есть, пока они доберутся до колодца, его уже надо будет закрывать.

Но это еще не все. Третья и вторая зоны санитарной охраны скважины определяются границами потока воды внутри водоносного пласта. То есть, любые загрязнения могут проникнуть в скважину только из этого пояса. Остальные воды будут проходить мимо нее. Так вот граница охвата тока воды называются нейтральной линией тока (НЛТ), как показано на фото ниже.

Схема расположения НЛТ

Данная зона захвата должна предварительно рассчитываться. Она в основном зависит от дебита водозабора, его напора и фильтрующих свойств окружающего грунта. При этом область захвата внутри санитарных зон должна быть меньше радиуса второго и третьего пояса.

Что запрещено

Здесь нельзя строить объекты, которые могут стать причиной химического загрязнения: производство химикатов, накопители различных промышленных стоков, склады и химикатами и минеральными удобрениями, хранилища шламов и прочие. Если пласт является незащищенным, то на территории третьей санитарной зоны скважины можно строить жилые и нежилые объекты, если их канализация выводит стоки за пределы пояса. Если пласт защищенный, то делается все, чтобы не нарушить его естественное залегание. Единственное, что возможно сделать, это пробурить саму скважину.

Схема расположения трех поясов

Необходимо отметить, что все три пояса устанавливаются один раз и навсегда. Но при этом должен учитываться тот факт, что сама скважина будет эксплуатироваться в установленном режиме. Если поменялся режим, владелец или ухудшилось качество самой воды, то сразу же необходимо поставить органы Роспотребнадзора в известность, и, конечно, придется получить новое заключение по водозабору.

Не забудьте оценить статью:

Первая зона

Первая санитарная зона водозаборной скважины располагается в непосредственной близости от источника водозабора. Ее размеры определяются защищенностью или незащищенностью бассейна подземных вод. К защищенным относится подземный водяной бассейн, который защищен со всех сторон твердыми каменными породами, тем самым не создается его соединение с открытыми водоемами: озерами, реками и так далее. И размеры такого пласта распространяются на все три санитарных пояса. Незащищенный бассейн – это пласт воды, который сообщается с открытыми водоемами.

Так вот для незащищенных подземных вод граница санитарной территории должна составлять 50 м, для защищенных – 30 м. Получение лицензии на водозабор (пользования недрами) защищенного пласта выдается быстрее с меньшими проблемами, чем на пласт незащищенный. Все дело в том, что вероятность заражения и загрязнения скважины из такого водного бассейна выше, поэтому и требует особого обоснования.

Что запрещено

Данная санитарная зона является поясом строго режима, поэтому здесь нельзя:

проводить строительство, не относящееся к системе водозабора;
находиться людям, не имеющих отношение к службе эксплуатации водозаборной скважины.

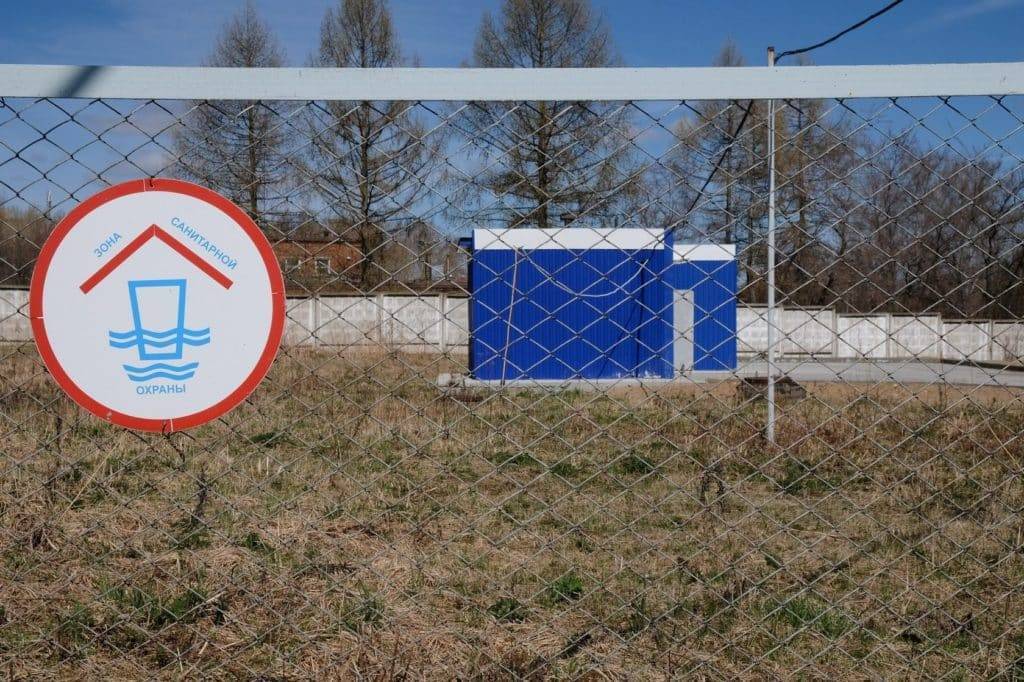

Ограждение первого пояса

Это интересно: Самоклеющиеся обои в ванную комнату

Санитарная зона, которую должна иметь питьевая скважина

Вода – источник жизни! Это аксиома

Поэтому защита этого питьевого источника от всевозможных загрязнений – дело первостепенной важности. Относится это и к скважинам на воду

Следует сказать, что с одной стороны существующее законодательство довольно строго регламентирует всевозможную хозяйственную деятельность в непосредственной близости от скважины на воду и предписывает создавать санитарные зоны вокруг них. А с другой – все это касается только лицензированных питьевых скважин, то есть в основном артезианских (правда, если скважина на песок служит источником водоснабжения, например, садоводческого общества, то она также должна иметь лицензию). За многочисленными скважинами на песок индивидуального пользования никакого контроля нет.

Что такое зона санитарной охраны для питьевой скважины?

Это зона, в которой запрещена любая хозяйственная или иная деятельность, способная привести к химическому или бактериальному загрязнению водоносного слоя, на который пробурена питьевая скважина. Различают три зоны санитарной охраны (ЗСО).

Первая зона санитарной охраны скважины или зона строго режима

В этой зоне не должно находиться никаких строительных объектов, которые не связаны с процессом извлечения и переработки воды (ее очистке, хранения, транспортировки). Размеры этой зоны составляют:

– для скважин, пробуренных на водоносный горизонт, который защищен сверху водоупорным слоем – круг диаметром 60 м центром которого является скважина;

– для скважин, пробуренных на водоносный горизонт, который не защищен сверху водоупорным слоем – круг диаметром 100 м центром которого является питьевая скважина;

Примером первого вида скважин могут являться артезианские скважины Ленинградской области, пробуренных на Гдовский водоносный комплекс, который сверху прикрыт мощным пластом котлинских глин.

В случае если поблизости скважины нет потенциальных источников бактериологического или химического загрязнения диаметр зоны строго режима может быть сокращен до 50 или даже 30 метров. Но для этого необходимо написать проект и согласовать его с Роспотребнадзором.

Вторая зона санитарной охраны питьевой скважины

Вторая ЗСО создается для обеспечения защиты скважины от бактериологического заражения. Соответственно, в этой зоне не должно быть объектов и не должна вестись деятельность, способных привести к бактериальному заражению водоносного слоя вблизи скважины. Размеры этой зоны индивидуальны для каждой питьевой скважины и определяются формулой:

R =квадратный корень из ((Q*t)/(П*m*n)), где

R – радиус второй ЗСО, м.

Q – дебит скважины, м3/ч;

t – время выживания бактерий (для центральной зоны России и для защищенных скважин обычно принимается 200 суток, для незащищенных – 400 суток);

П – 3,14

m – мощность водоносного слоя, м;

n – активная пористость породы, которая уточняется на основе информации по ранее проведенным бурениям или на основании разведочного бурения; обычно колеблется в пределах 0,01 – 0,04.

Физический смысл этой формулы состоит в том, что она определяет расстояние, которое гарантирует, что болезнетворные микробы, попавшие в грунт вне этого радиуса, пока дойдут до скважины полностью погибнут.

Третья зона санитарной охраны питьевой скважины

Третья ЗСО создается для обеспечения защиты от химического заражения водоносного слоя вблизи расположения скважины. Соответственно, в ней не должно быть объектов и не производится работ, которые могут привести к его химическому заражению. Размеры третьей ЗСО, как и размеры второй ЗСО индивидуальны для каждой питьевой скважины и определяются формулой:

R =квадратный корень из ((Q*t)/(П*m*n))

Как видите, эта формула аналогична формуле для расчета радиуса второй ЗСО. Только здесь t – это срок эксплуатации скважины.

Физический смысл этой формулы состоит в том, что она определяет расстояние, которое гарантирует, что всевозможные вредные химические вещества, попавшие в грунт вне этого радиуса, за время существования скважины не успеют до нее дойти или дойдут в таком состоянии (разложившимся), что не будут представлять опасности для человека.

Проект ВЗУ: ключевые особенности для Заказчика объекта

Фундаментальным документом для подтверждения соответствия ВЗУ действующему законодательству является проект, выполненный в необходимом объеме (определен постановлением №87 Правительства РФ) и прошедший экспертизу.

Все остальные согласования и разрешения (в т. ч. разрешение на строительство) получаются на основе прошедшей экспертизу проектной документации.

Если Заказчик принял решение строить Водозабор, следует как можно раньше привлечь к работам специализированную проектную организацию, которая знает нормативную базу и перечень мероприятий, которые надо выполнить, чтобы успешно построить ВЗУ, соответствующий действующей нормативной базе.

Например, уже при посадке ВЗУ на ген. план надо корректно выбрать местоположение площадки и расположения на ней скважин (подробее см. здесь Раздел находится в рвзработке) и основных сооружений, чтобы обеспечить необходимую производительность Водозабора, при соблюдении правил СанПиН и возможности корректного обустройства территории с учетом пожарных подъездов и т. п.

На территории предприятий и поселков нередко создается одновременно несколько объектов, требующих создания зон санитарной охраны или защиты — взаимно влияющих друг на друга. Чаще всего, это ВЗУ, очистные сооружения хозяйственно-бытовой канализации, ливневые очистные сооружения и т. д.

Разработку проектных решений (как минимум, планировочных) для данных объектов лучше всего проводить совместно, в комплексе, чтобы не возникла ситуация, когда планировочные решения для одной из систем войдут в противоречие с другими с точки зрения законодательства.

Планировку всех сооружений, с учетом ЗСО, следует проводить в рамках единой концепции, чтобы выбрать оптимальную и наиболее выгодную и удобную для Заказчика конфигурацию систем, учитывающую все Санитарные и прочие нормы для каждой из них в рамках единого согласованного планировочного решения.

Например, если помимо ВЗУ планируется сооружение локальных очистных сооружений (ЛОС), то посадку лучше производить комплексно, потому что эти объекты должны быть удалены друг от друга и помимо ЗСО (в которых ЛОС размещать нельзя) необходимо выделить также СЗЗ (санитарно-защитные зоны) очистных сооружений, и обеспечить их непересечение.

При несогласованной «посадке» таких сооружений на ген. план может возникнуть ситуация, когда одно из сооружений, например, по экологическим правилам, просто невозможно будет разместить в границах выделенной для него площадки. Эксплуатация ВЗУ, построенного без должной разрешительной документации и/или с нарушениями законодательства может быть запрещена одним или несколькими (!) проверяющими органами. Подробнее о поднадзорности ВЗУ можно почитать здесь (Раздел находится в рвзработке).

Предпроектные изыскания, гидрогеологические исследования, предварительный анализ технологических и конструктивные решений также являются критически важным этапом при строительстве ВЗУ, должны быть грамотно выполнены еще до стадии проектирования, – чтобы на этапе проекта (или, что хуже, при прохождении проектом экспертизы для получения разрешения на строительство) не выяснилась техническая невозможность реализации принятых решений или их противоречие законодательству (и, соответственно, невозможности получения разрешительной документации).

Кроме того, при проектировании ВЗУ необходимо учитывать еще несколько нормативных документов (помимо СанПиН), регламентирующих устройство Водозаборных сооружений. (Перечень этих нормативных документов и ссылки на скачивание приведены в следующем разделе.)

От Исполнителя таких проектных работы, конечно, требуется знание специальной нормативной базы и технические компетенции по всем инженерным системам, включенным Заказчиком в задачу.

Связаться и проконсультироваться с нашими специалистами можно по телефону +7 495 15 00 483, или по почте inbox@tis-m.ru.

Третья ограничительная зона

Третья санитарная зона скважины предусматривает охват территории для предотвращения химического загрязнения скважины и водоносного слоя. Здесь не должны располагаться объекты, деятельность которых приводит к заражению химикатами и прочими опасными веществами. Радиус зоны устанавливается индивидуально для каждого вида водоносной скважины.

Третий пояс имеет продолжительный срок эксплуатации, в некоторых случаях он достигает 30 лет. Здесь не должны располагаться:

объекты химической промышленности,
склады химикатов, удобрений и ГСМ,
накопители шлама и стоков промышленного назначения,
вредные производства.

Расчет радиуса санитарного участка выполняется с учетом временного промежутка, который требуется для попадания бактериального и химического загрязнения в водозаборную точку.

Для зон санитарной защиты гидротехнических сооружений нет установленных сроков действия, если соблюдаются основные требования по эксплуатации скважин.

В случае смены владельца водозаборной точки, изменения границ земельного участка, изменения суточного объема потребления воды, схемы пользования водоприемниками или ухудшения органолептических показателей жидкости необходимо обратиться в контролирующие органы для получения нового заключения.

Заключение требуется также, если тампонируется старая скважина или колодец, разрабатывается новое гидросооружение.

Действующим законодательством предусмотрены штрафные санкции за нарушение правил эксплуатации водных источников и скважин, за несоблюдение санитарных норм.

Водоносная скважина позволяет организовать автономное водоснабжение для частных домовладений, расположенных на земельном участке. Важным этапом обустройства гидросооружения является создание охранной зоны, которая обеспечит защиту водоносного источника от бактериальных, химических и промышленных загрязнений.

Пояса санитарной зоны

Как гласит инструкция СанПиН, вокруг артезианской скважины устанавливается три охранных пояса, задача которых – предотвратить заражение воды всеми видами загрязнений.

I пояс

Это пояс строгого режима, непосредственно прилегающий к водозаборной скважине и территории расположения водохозяйственного оборудования. Его задача – защита гидротехнического сооружения от умышленного или случайного повреждения и загрязнения. Радиус первого пояса в зависимости от вида грунта и степени природной защищенности водоносного горизонта принимается равным 50 или 30 метрам от скважины.

Как правило, эта территория огораживается или обозначается охранными знаками

II пояс

Второй пояс зоны санитарной охраны скважин охватывает территорию с ограничениями по бактериальной опасности. Здесь не должно быть никаких, даже потенциальных источников бактериологического загрязнения, к которым относятся такие объекты, как:

Скотомогильники;
Кладбища;
Силосные ямы;
Птицеводческие и животноводческие фермы;
Канализационные сооружения и дворовые туалеты;
Навозохранилища;
Свалки;
Склады химикатов и удобрений;
Поля фильтрации и ассенизации.

III пояс

Целью установления этой зоны является охрана водозаборной скважины от химических загрязнений, способных проникнуть сквозь грунт в подземные воды. В этом поясе запрещается размещать объекты, являющиеся источником химической опасности:

Вредные химические производства;
Накопители промышленных стоков;
Склады минеральных удобрений, ядохимикатов и горюче-смазочных материалов;
Шламохранилища и т.д.

Три пояса охранной зоны

Необходимые действия

Чтобы защитить территорию водозабора от различных загрязнений, понадобится выполнить определенные действия. Для этого первая зона должна быть ограждена и озеленена. На территории запрещается сажать деревья. Различные удобрения и химикаты тоже находятся под запретом. Чтобы не допустить загрязнения воды, следует выставить на участке с водозабором охрану.

Поступление и расход воды контролируются специальным оборудованием. В первом поясе защиты расположены различные водопроводные конструкции. Их оснащаются специальными приборами, благодаря которым вода не может загрязниться через трубы.

ЗСО, имеющая второй пояс, должна быть правильно подготовлена. Ее следует очистить от непроизводительных скважин. Такие конструкции могут быстро загрязнить водоносный слой. На участке, который относится ко второму поясу защиты, не устанавливают бурильное оборудование. На этой территории запрещена закачка отработанной воды.

Не следует использовать воду из скважины в целях купания на второй ЗСО. Кроме того, здесь нельзя распылять химические удобрения.

Участок, на котором расположена артезианская скважина, ограничивается зелеными насаждениями или забором. Обычно размеры первой санитарной зоны равны 0,25 га. Скважины устанавливаются в соответствии со всеми требованиями. Это обеспечивать максимальную чистоту добываемой воды.

Перед расчетом границ защитных поясов проводят кропотливую работу. В процессе разведки применяется передовое оборудование. Только после учета всех достоинств и недостатков разных вариантов принимают решение об установке скважины.

Первая санитарная зона скважины питьевой воды должна быть размещена на площадке 30х30 или 60х60 м. Периметр ограничивается забором или живой изгородью. Скважина должна быть выполнена в центре выделенной территории. Если будет установлено 2 скважины, участок необходимо расширить, не меняя длины.

В случае с незащищенным горизонтом размеры территории можно увеличить. Если скважина находятся на краю охраняемого участка, это является грубым нарушением. Документация на скважину не может быть оформлена при радиусе первой санитарной зоны в 9 м. Если же этот показатель равен 5 м, проект защитной зоны не будет утвержден в соответствующем органе.

Сначала необходимо убрать с территории лишние предметы. Здесь можно размещать лишь резервуары с чистой водой, приборы системы водоснабжения и гидробаки.

Когда рассчитывается вторая защитная зона, рассчитывается дебит конструкции. Может быть рассчитан и объем воды, получаемой из нее в течение одного дня. Максимальным для такой зоны является радиус 200 м. Если уменьшать третью зону, необходимо будет доказать, что загрязнений имеется минимальное количество.
