Технология монтажа
Локальную канализационную систему
принято делить на две части:
- внутренняя, включающая стояк с отводами к
сантехническим устройствам — кухонным раковинам, умывальникам, ваннам, унитазам и т.п.; - наружная, состоящая из септика, поля фильтрации
и подводящих трубопроводов, погруженных в грунт.
Разделение условно, поскольку
система может функционировать только целиком. Различие между этими частями заключается
только в месте работы и специфике монтажа. Рассмотрим их внимательнее:
Внутренняя канализация
Внутренняя
канализация состоит из трубопроводов, отходящих от сантехнических приборов,
присоединенных к стояку. Монтаж системы необходимо начинать с вертикальной
части — самого
стояка с фановой трубой. Она необходима для вывода канализационных газов из
внутреннего пространства труб. Основную сложность представляют узлы прохода
через перекрытия и, в особенности, сквозь кровлю. Потребуется обеспечить герметичность
прохода, иначе дожди быстро превратят стропильную систему в груду гнилых досок.
Сборка
вертикальных и горизонтальных труб никакой сложности не представляет. Они
вставляются друг в друга, по необходимости подрезаются по длине. Для крепления
к полу или стенам используются специальные хомуты, которые продаются в
строительных магазинах.
Наружная канализация
Наружная канализация — это самая трудоемкая часть работ. Предстоит произвести значительные земляные работы — выкопать траншею от дома до точки установки коллектора, углубление под септик, подготовить заглубленную площадку под поле фильтрации. Если участок маленький, лучшим решением станет устройство дренажного колодца.
Траншею
выкапывают на глубину, превышающую уровень промерзания грунта. Если это
обеспечить нельзя, трубу утепляют, устанавливая на нее пенопластовую скорлупу, изолируя
стекловатой или керамзитом. Рекомендуется использовать двухслойное
утепление — сначала плотно укутать трубу скорлупой или подобным
материалом, потом засыпать керамзитом, пенопластовой крошкой или иным
влагостойким утеплителем

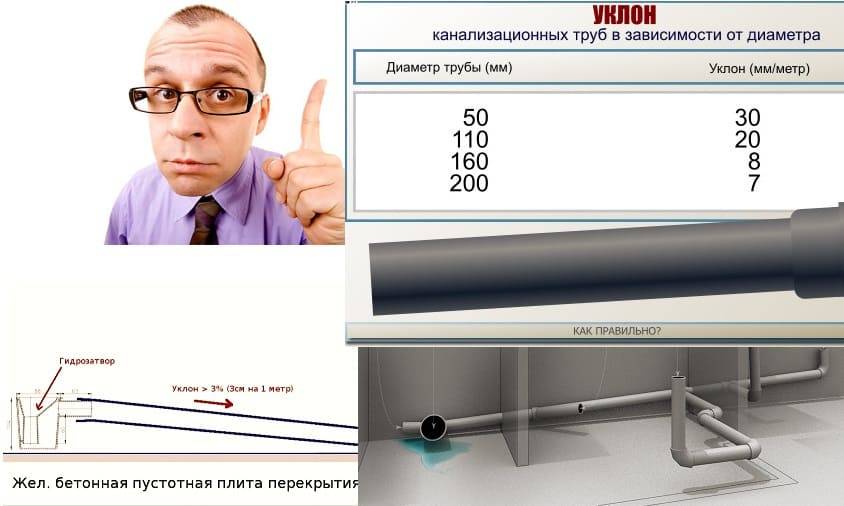

Важно обеспечить уклон труб:
- диаметром 50 мм — 3 см на 1 м длины;
- 110 мм — 2 см на 1 м длины;
- 160 мм — 0,8 см на 1 м длины трубы.
На поворотах или разветвлениях
надо установить ревизионные люки, с помощью которых будет производиться чистка
и устранение заторов.
Вам также может понравиться — Уклон канализационных труб по СНиП
Устройство для очистки стоков из бочек
Коллектор можно сделать из бочек. Принцип его работы идентичен функционированию очистных сооружений, построенных из железобетонных колец. Система фильтрации может иметь несколько камер.
Выбор бочек
Для того чтобы соорудить автономную канализацию, можно использовать бочки из пластика или металла. Они не обязательно должны быть новыми. Допустимо приобрести старые емкости, но они должны быть целыми.
Если сравнить такие бочки со сделанными из металла, пластиковые обладают следующими преимуществами:
- Можно выбрать емкости разного объема и размера.
- Изделия из пластика служат дольше. Они не боятся агрессивной среды, которую представляют собой канализационные стоки.
- Низкий вес, что обеспечивает легкость монтажа. Все работы можно выполнить своими силами, не придется нанимать спецтехнику.
Пластиковые бочки не нужно обрабатывать антикоррозийным составом. Изделия отличаются высокой герметичностью, поэтому можно не бояться того, что грунт будет загрязнен сточными водами.
Чтобы пластиковый септик не выдавило зимой в мороз или весной во время паводка, бочки фиксируют к бетонному основанию с помощью троса. Чтобы пластик не треснул, во время засыпки коллектора землей нужно действовать аккуратно.
Материалы и инструменты
Чтобы сделать систему очистки, нужно приобрести 2 бочки из пластика по 220 л каждая, геотекстиль. Понадобится канализационная труба и 4 тройника для канализации.
Для выкапывания котлована нужна яма, а для разравнивания земли требуются грабли. Для того чтобы быстро обрезать изделия, необходим электролобзик.
Особенности монтажа пластиковых емкостей
Пластиковые бочки устанавливают на бетонную плиту, а затем прикрепляют к ней тросами. Отверстия под вентиляционный стояк и под переливную трубу делают с помощью электролобзика.
Потребуется сделать еще 2 отверстия. Первое необходимо для подключения канализации. Его прорезают, отступив 20 см от верхней границы резервуара. Второе отверстие делают с противоположной стороны, в 10 см ниже входного.
Вентиляционный стояк делают только в отстойнике, во второй секции он не нужен. Этот же резервуар нужно оборудовать крышкой, это позволит быстро очищать дно коллектора от накопившихся отходов.
Во второй секции делают 2 отверстия, к ним подсоединяют дренажные трубы. Места стыков нужно заполнить герметиком, лучше всего для этой цели подходит двухкомпонентный эпоксидный.
Особенности установки металлических бочек
При установке бочек из металла порядок действий почти тот же, только для соединения бочек между собой потребуется сварочный аппарат. Чтобы изделие было более прочным, делают ребра жесткости. Без них резервуар может деформироваться под весом насыпанной сверху земли.
Если грунт пучинистый, делают якорение бочек. Для этого их прикрепляют тросами к бетонному основанию. К резервуару, сделанному из металлических бочек, можно присоединить пластиковые трубы. Но все швы следует промазать герметиком. Перед тем как засыпать коллектор землей, все металлические части обмазывают битумом. Это защитит резервуар от коррозии.
Отличия септика от выгребной ямы
Септик предназначен для того, чтобы обеззараживать стоки и отводить воду после фильтрации. При этом твердые частицы составляют небольшое количество от общего объема отходов.
В выгребной яме твердые фракции смешаны с жидкостью. Но в септике происходит разделение стоков на две части: воду и твердые отходы. Жидкая часть проходит через очистку, непрерывно удаляясь из резервуара. Ил выпадает в осадок, скапливаясь на дне емкости.
Именно по этой причине не нужно откачивать септик так часто, как выгребную яму.
Чем отличаются эти два способа организации канализационной системы?
Выгребная яма представляет собой полностью заглубленную в почву накопительную емкость. В случае, если этот резервуар будет совершенно непроницаемым для воды, через короткий промежуток времени он переполнится: стоки начнут выливаться из него.
Чтобы этого не произошло, боковые стенки, а также дно резервуара должно пропускать воду. При этом твердые частички накапливаются на дне, а жидкость просачивается в землю.
Как только выгребная яма переполнится, придется вызывать ассенизаторскую машину, чтобы откачать отходы.
Функционирование септика происходит по другому принципу. Эта система очистки выполнена в виде герметичных резервуаров, которые соединяются друг с другом с помощью труб. Прежде чем выполнить запуск канализации, септик заполняется чистой водой, чтобы ее уровень достиг нижнего среза труб. На выходе из септика оборудован фильтрующий колодец, а также дренажная траншея. В ней полностью разлагаются загрязнения под действием кислорода.
Станция глубокой биологической очистки – это стандартный септик, состоящий из двух камер. Габариты такой системы небольшие. Стоки обеззараживаются в одном резервуаре, который разделен на секции. Фильтрация происходит за счет аэробных микроорганизмов.
Виды и устройство септиков
Вода, очищенная септиком, может быть применена для полива растений или утилизирована через поля фильтрации непосредственно на участке.
Септик представляет собой систему из двух или трёх герметичных резервуаров. Камеры септика могут изготавливаться из колец для канализации, кирпича, бетона. Затем осветлённая вода попадает в колодец фильтрации или на поля фильтрации.
В первой камере септика твёрдые фракции сточных вод выпадают в осадок. Жир или масла, наоборот, остаются на поверхности. Здесь же происходит частичная переработка органического материала бактериями.
Средний слой сточной воды поступает во вторую камеру септика. Происходит окончательная переработка фекалий. Для ускорения процесса возможна установка воздушного насоса и вибраторов для перемешивания осадка.
Осветлённая вода поступает для дальнейшей очистки в третью камеру, или фильтрующий колодец.
Септик может быть выполнен из железобетонных колец, кирпича, бетона. Возможно применение пластиковых ёмкостей подходящего размера.
Обратите внимание! Какой ёмкости должны быть камеры септика, определяется количеством проживающих. Их количество умножается на 200 л и на коэффициент 3
За такое количество дней происходит переработка фекалий.
Таким образом, для семьи из трёх человек понадобится септик вместимостью около 2 м³ для каждой камеры.
Двухкамерный септик
Устройство внутренней канализации в частном доме – схема и рекомендации
В состав внутренней канализации входят следующие элементы;
- Сантехнические устройства: унитаз, ванна, душевая кабина, умывальник, кухонная раковина;
- Канализационный стояк и прикреплённая к нему вентиляционная труба;
- Отводные линии;
- Обратный клапан.
Схема канализации частного дома с рекомендованными диаметрами трубопроводов
Горизонтальные трубопроводы устанавливаются с уклоном. При разводке канализации в частном доме нормативными показателями уклона зачастую пренебрегают, делая его «на глазок», существенно превышая рекомендованный коэффициент. В результате, твердые вещества канализационных стоков не успевают вымываться из труб вместе с водой, скапливаются внутри, создавая пробки.
Таблица зависимости уклона от диаметра канализационных труб для частного дома труб
| Диаметр, мм | Оптимальный уклон | Минимально допустимый уклон |
| 50 | 0,035 | 0,025 |
| 100 | 0,02 | 0,012 |
| 150 | 0,01 | 0,007 |
| 200 | 0,008 | 0,003 |
Элементы канализационного стояка и его присоединение к горизонтальной выводной трубе
Присоединение к стояку отводных трубопроводов выполняется при помощи косых тройников и крестовин. Монтаж канализационных труб в подвале, подсобных и технических помещениях допускается осуществлять открытым способом. Крепление выполняется специальными муфтами с дюбелями, либо трубы располагаются на опорах. В жилых помещениях, как правило, выполняют скрытый монтаж. Канализационные трубопроводы располагаются в технических нишах и шахтах, коробах, под полом. Для осуществления обслуживания — периодической очистки, основной стояк и отводные канализационные линии оборудуются ревизиями в соответствии с нормативами:
- Канализационный стояк на нижнем и верхнем этаже частного дома;
- Отводные линии, к которым подключены три и более сантехнических прибора;
- На поворотах трубопровода (именно там чаще всего скапливается твердые нерастворимые остатки стоков);
- На прокажённых горизонтальных участках через каждые 8 м.
Видео обустройства канализации в частном доме своими руками, правильная укладка труб с уклоном:
Watch this video on YouTube
Процесс обустройства внутридомовой разводки
В схеме внутренней разводки можно увидеть горизонтально расположенные трубы для канализации на даче, которые одновременно подключают и к сантехническим устройствам, и к стояку, а тот в свою очередь соединяют с трубопроводом, проложенным к накопительному объекту.
Внутренние инженерные коммуникации лучше прокладывать во время возведения дома, поскольку тогда легче создавать отверстия в стенах и маскировать отдельные участки трубопровода. В процессе монтажа труб непременно следует соблюдать уклон, так как в дачных постройках редко когда устанавливают насосное оборудование и перемещение сточной жидкости осуществляется самотеком. Если выполняется канализация в деревянном доме своими руками, необходимо заранее продумать все возможные проблемы и нюансы.
Размер наклона зависит от диаметра прокладываемых труб:
- для имеющих большое 150-миллиметровое сечение – около 8 миллиметров на погонный метр;
- для средних изделий сечением 100 – 110 миллиметров примерно 20 миллиметров;
- для продукции с минимальным 50-миллиметровым сечением – 30 миллиметров.
При установке на даче сантехники своими руками специалисты советуют размещать на оборудовании гидрозатворы, служащие препятствием для неприятных канализационных запахов. Раковины и душ рекомендуется устанавливать высоко, а унитаз – в наиболее низкой точке, максимально ближе к стояку.
Последовательность сборки трубопроводов и их подключения может иметь отличия, но, как правило, в первую очередь занимаются монтажом стояка, а потом к нему подводят трубы и только после этого подключают сантехнические приборы.
Если в дачном доме установлен твердотопливный или газовый котел и работает система горячего водоснабжения, минимальный комплект, состоящий из унитаза и раковины, дополняют ванной или душевой кабинкой. Тогда внутренняя разводка автономной канализации для дачи получается намного сложнее.
Как сделать септик из старых покрышек своими руками
Септик из старых покрышек делается очень просто. Для этого нет необходимости нанимать такую спецтехнику, как манипулятор, ведь покрышки можно доставить на обычной Газели, длиной кузова до 4 м. Изначально, заливается дно первого септика, для чего используется бетон марки М150. Затем, на дно начинают укладывать покрышки. В принципе, нет необходимости обрезать покрышки для увеличения объема дренажных вод, поскольку это уменьшит их прочность и плотность прилегания друг к другу. Покрышки сбрасывают в яму, затем подравнивают их. Когда оба резервуара выложены из покрышек, спускаются во второй, проделывают отверстия в нижнем колесе и в бетонном основании.
Колёса должны быть заглублены таким образом, чтобы до первого колеса было 20 см грунта. Основу разравнивают под этот уровень и армируют, после чего заливают бетонную площадку. Это оберегает резервуары от попадания сточных вод, а также защищает от случайного падения в септик (домашних животных и детей). Отверстия для септика заранее подготавливают таким образом, чтобы туда поместилась крышка. Заранее стоит купить основу для крышки и залить ее вместе с площадкой.
Фирменные автономные канализации
Если вы не хотите делать септик своими руками, то тогда можно выбрать подходящую модель на российском рынке. Вариантов для дачи существует три:
- Накопительный септик;
- Энергонезависимый септик;
- Автономная канализация, требующая подключения электричества.
Рассмотрим только два последних варианта, а первый является современным вариантом выгребной ямы, и подойдет вам, только если вы приезжаете на дачу на выходных летом, в ином случае, вам придется постоянно вызывать ассенизаторскую машину из-за частого наполнения емкости.
Станция «Топас» вариант автономной канализации
Первая компания, которая в России начала выпускать бактериологические станции очистки стоков, была Топол-Эко Нева, септик вышел, в 2001 году.
Принцип его работы достаточно инновационный. В нем сочетаются 2 способа очистки сточных вод, бактерии расщепляют органические отходы, а хозяйственными водами занимается мелкопузырчатая аэрация, это подача воздуха под напором, для создания маленьких пузырьков, которые помогают окислять бытовые стоки.
- Подходит для постоянного проживания на даче.
- Большой выбор моделей и модификаций, можно подобрать септик для необходимого количества человек, с наличием и без дренажного насоса. Он будет нужен, если у вас на участке высокий уровень грунтовых вод.
- Очищает стоки до 98%, после чего их можно сбрасывать в дренажную канаву или ближайший водоем, а также использовать для технических нужд на даче.
- Тихая работа.
- Простота обслуживания.
- Большая прочность конструкции, которая не позволит грунту сдавить ее или вытолкнуть на поверхность.
Недостатки станции «Топас»:
- Энергозависимость, суточное потребление электричества зависит от модели и загруженности и в среднем составляет 1,3-1,5 кВт в сутки.
- Нельзя пользоваться хлоркой и едкой бытовой химией, это убьет бактерии, и стоки перестанут должным образом очищаться.
- Достаточно высокая цена.
Энергонезависимый септик «Танк»
Для большинства дач, этот вариант будет наиболее интересным, по соотношению цена-качество. Только если у вас слишком высоко проходят грунтовые воды, то приобретение и установка дренажного насоса и инфильтратора сравняет цены с Топасом.
Преимущества данного вида канализации:
- Энергонезависимость, работа этого септика не связана с электричеством, что сэкономит вам на счетах. Очистка происходит механическим и бактериальным методом.
- Прочный корпус с защитой от сдавливания и дополнительными ребрами жесткости.
- Хорошая цена.
- Довольно широкий выбор моделей, который позволит вам выбрать подходящий септик под ваше количество людей, проживающий на даче.
Недостатки:
- Отсутствие якорения, что вызывает необходимость следить за правильностью монтажа в песко-цементную смесь.
- Система очищает всего на 75% стоки и требует установки дополнительных сооружений для дополнительной очистки в грунте.
- Для монтажа на дачах, где высокий уровень грунтовых вод, потребуются дополнительно дренажный насос и инфильтратор.
Проблемы и ошибки
Существует несколько ошибок при строительстве, способные привести к негативным последствиям в процессе эксплуатации канализации:
Отсутствие уплотнения почвы. Если этого не сделать, то в будущем может произойти размывание грунтовыми водами, а также нарушение целостности коммуникации из-за обильных осадков.
- Отсутствие уклона. Если уклон не был выполнен, то сточные воды не будут поступать в септик. Уклон должен составлять 1-2 см на каждый метр трубопровода. Если уклона нет, нечистоты быстро засорят систему.
- Отсутствие колодца. Обязательно рекомендуется устанавливать ревизионный колодец – для проведения очистки и ремонта системы.
Обустройство автономной канализации в частном доме своими руками: видео и рекомендации
В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.
Составляющие элементы системы автономной канализации
Это обусловлено многочисленными преимуществами систем автономного типа:
- высоким уровнем очистки стоком;
- уникальной системой аэрационной чистки;
- отсутствие затрат на сервисное обслуживание;
- отсутствием необходимости в дополнительном приобретении микроорганизмов;
- компактными габаритами;
- отсутствием необходимости в вызове ассенизаторской машины;
- возможностью установки при высоком пролегании уровня грунтовых вод;
- отсутствием запахов;
- длительным сроком службы (до 50 см).
Во сколько обойдется строительство канализации в частном доме: цена под ключ
Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.
Средняя цена автономных канализаций Топас:
| Наименование | Цена, руб. |
| Топас 4 | 77310 |
| Топас-С 5 | 80730 |
| Топас 5 | 89010 |
| Топас-С 8 | 98730 |
| Топас-С 9 | 103050 |
| Топас 8 | 107750 |
| Топас 15 | 165510 |
| Топаэро 3 | 212300 |
| Топаэро 6 | 341700 |
| Топаэро 7 | 410300 |
Средняя цена автономных канализаций Юнилос:
| Наименование | Цена, руб. |
| Астра 3 | 66300 |
| Астра 4 | 69700 |
| Астра 5 | 76670 |
| Астра 8 | 94350 |
| Астра 10 | 115950 |
| Скарабей 3 | 190000 |
| Скарабей 5 | 253000 |
| Скарабей 8 | 308800 |
| Скарабей 10 | 573000 |
| Скарабей 30 | 771100 |
В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.
Средняя цена канализаций автономного типа Танк:
| Наименование | Цена, руб. |
| Биотанк 3 | 40000 |
| Биотанк 4 | 48500 |
| Биотанк 5 | 56000 |
| Биотанк 6 | 62800 |
| Биотанк 8 | 70150 |
Советы по монтажу автономной канализации на дачном участке
Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.
Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.
Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.
Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров
Обустройство канализации в бане своими руками: пошаговое руководство
Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.
Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.
Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.
Использование септиков для стоков из бани
Пошаговое руководство по строительству канализации в бане своими руками
Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.
Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.
По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.
Канализационные трубы в бане
В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.
Строительство канализации в частном доме: схема вентиляции в бане
Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.
Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.
Схема канализации для туалета в бане с септиком и вентиляцией
Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.
Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.
