Дождеприемник для ливневой канализации: функции, устройство, виды

Цены на чугунные дождеприемники ↑

Наименование дождеприемника	Параметры	Размеры	Цена, руб.
Дождеприемник прямоугольный малого типа Д (А15)	Номинальная механическая нагрузка – 1,5 т. Вес – 27,4 кг. Комплектация: корпус и решетка	Все изделие: 456х460х60 мм. Проем: 326х322 мм.	1315
Дождеприемник прямоугольный большого типа ДБ1 (В125)	Номинальная механическая нагрузка – 12,5 т Вес – 51,8 кг Комплектация: корпус и решетка	Все изделие: 634х414х95 мм Проем: 310х490 мм	2631
Дождеприемник прямоугольный большого типа ДБ2 (В125)	Номинальная механическая нагрузка – 12,5 т Вес – 87,0 кг Комплектация: корпус и решетка	Все изделие: 943х473х100 мм Проем: 370х770 мм	4153
Дождеприемник круглый ДК2 (В150)	Номинальная механическая нагрузка – 15 т Вес – 101 кг Комплектация: корпус и решетка	Диаметр всего изделия: 870 мм Толщина: 105 мм Проем в диаметре: 600 мм	4248

Стоимость дождеприемников может лишь отличаться из-за производителя или региона страны, где ведется их продажа. Также цена на чугунную продукцию дождеприемников для ливневой канализации может меняться и по другим причинам.

Если продукция изготавливалась не стандартная, тогда цены на одну и ту же продукцию могут несущественно отличаться.

Дождеприемники необходимы в системе ливневой канализации, иначе без них невозможны стоки водных потоков.

Ведь талая или дождевая вода попросту будет скапливаться на тротуарах, автодорогах или парковых дорожках, затрудняя передвижение пешеходов или автомобилей.

Поэтому при выборе такой конструкции следует всегда обращать внимание на номинальную нагрузку изделия

Комплектация дождеприемников

Помимо самого контейнера (колодца), дождеприемник содержит другие элементы:

Решетку;
Фильтрующий патрон;
Лотки;

Каждый элемент имеет свое предназначение.

Решетки для дождеприемных колодцев

Решетки

В комплекте к дождеприемному колодцу всегда идут решетки, которые иногда тоже называют дождеприемниками. Именно они пропускают воду и не допускают попадание мусора в систему.

Решетки, как и сами контейнеры, тоже могут быть выполнены из разных материалов:

Чугуна — как не сложно догадаться, чугунные дождеприемники для колодцев отличаются повышенной прочностью. Они способны выдерживать давление вплоть до 90 тонн, поэтому их можно увидеть на дорогах и прочих участках с повышенной нагрузкой. Как правило, чугунными решетками комплектуются металлические и бетонные колодцы.
Стали – в отличие от чугунных решеток, имеют вполне нормальный вес, и при этом сравнительно не дорого стоят. Единственным их недостатком является плохая устойчивость к коррозии.
Пластика – изделия устойчивы к воздействиям внешней среды, но при этом обладают меньшей прочностью.
Оцинкованная сталь — на сегодняшний день эти решетки считаются наиболее оптимальным вариантом, так как сочетают в себе достоинства чугунных и стальных изделий.

Если же дождеприемник выполнен как закрытый инспекционный колодец, то вместо решетки в нем используется пластиковый люк.

Схема устройства дождеприемника

Фильтрующий патрон

Для более тщательной очистки сточных вод используется фильтрующий патрон для дождеприемного колодца, который необходимо периодически чистить.

Патрон состоит из нескольких элементов:

Корзина, в которую оседает грязь и песок.
Перегородки, которые держат корзину и служат своего рода гидрозатвором от запахов из колодца.
Уплотнительное основание.

Сборка конструкции выглядит следующим образом:

Рамка монтируется на уплотнительное основание при помощи шпильки и заливается вокруг бетоном.
Затем монтируется корзина.
Поверх рамки устанавливается чугунная или пластиковая решетка.

Лотки

Лотки дождеприемника

Данный элемент представляет собой пластиковые каналы, которые служат для поверхностного отвода воды в колодец.

Принцип установки этих лотков такой же, как и самого колодца:

Выполняется траншея с уклоном к колодцу.
Дно траншеи уплотняется и заливается бетоном.
Укладываются лотки и заливаются бетоном.
Поверх лотков устанавливаются специальные решетки.

Такая система позволяет осушить дорожки и ровные площадки, к примеру, во дворе перед домом.

Схема монтажа дождеприемного колодца

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

А – максимальная нагрузка на них не превышает 1,5 тонны, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
В – имеют способность выдерживать вес до 12,5 тонны, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
С – переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
D – 40-тонные приемники выдерживают вес грузового транспорта.
E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
Люк. Его применяют при обустройстве колодцев закрытого типа.
Удлинитель. С его помощью можно увеличивать глубину конструкции.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Особенности установки дождеприемника для ливневой канализации

Наиболее удобно и просто монтировать дождеприемное устройство, изготовленное из пластика. В данном случае процесс установки может быть организован по следующей схеме:

размечается место устройства приемника воды и выкапывается яма, на глубину примерно 40 см. Ее ширина должна быть на 5 см больше размера корпуса устанавливаемого изделия;
в корпусе водоприемника вырезают отверстие под канализационную трубу. Сделать это можно электролобзиком;
дно ямы отсыпают песком таким образом, чтобы дождеприемник, установленный в приямок, не доставал до верхней точки плоскости участка 10 см;
песок трамбуют и заливают сдоем бетона 5-10 см;
в яму устанавливают короб конструкции;
к приемнику подключают трубопровод;
проверяют работоспособность ливневки, подавая воду из поливочного шланга;
устанавливают отмостку или укладывают тротуарную плитку.

Изготовленный таким образом водоприемник должен иметь эстетичный вид и нормально функционировать. Приемный колодец ливневой канализации

можно установить в любом месте придомовой территории. Главное – чтобы стоки поступали в него самотеком.

Чугунные приемники

В своем большинстве монтируются для отвода влаги с дорог. Чугун – СЧ20 обладает массой достоинств. В их числе износостойкость, долговечность, стойкость к реагентам. Изделия из чугуна отличаются формой, весом, нагрузкой которую готовы принять.

ДМ- прямоугольная модель. Вес 80кг и более. Выдерживает 12,5 тонн.
Модели ДМ1 и ДМ2 применяются для дворовых ливневых канализаций и автодорог.
ДБ – так же прямоугольная модель. Вес 115 кг минимум. Могут выдержать ДБ2 25 тонн. Хорошо вписывается в автостраду с активным движением.
ДК – модель в форме сферы. Вес до 100 кг. Дождеприемник ДК применяется, как запасной, пока основной на ремонте.
Нагрузка 15 тонн.

Плюсы изделий из чугуна

Готовы к большому количеству отводимых вод
Прочность
Долгий срок эксплуатации
Чугун относится к экологически чистому материалу
Не ржавеет
Лояльная цена

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

чугуна;
пластика;
полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн

Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

Проезжая часть.
Автомобильные заправки.
Авто стоянки.
Автомагистрали.
Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
B – 12,5 т. Для гаражных и парковочных сооружений.
C – до 25 т. Используются на автомагистралях и автомобильных заправках.
D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
E – до 60 т. Стоянки грузовой техники.
F – до 90 т. Используется в месте передвижения массивной спецтехники.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

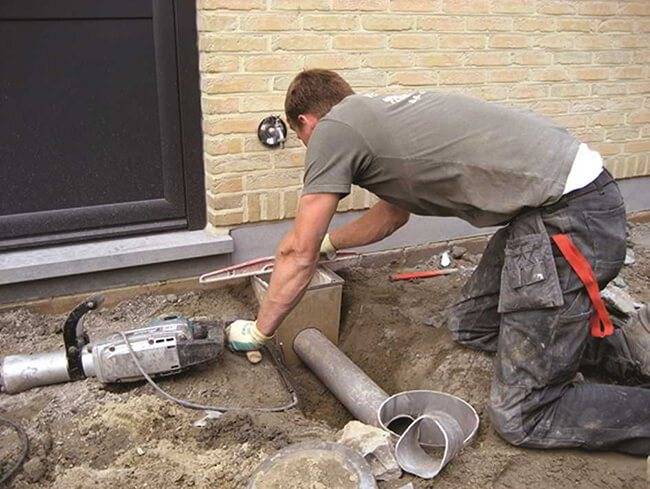

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
Все проверив, на дно заливаете бетон в небольшом количестве.
Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
Также необходимо сразу заполнить бетоном места вокруг него.
В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Особенности монтажа дождеприемников

Выполняя монтаж, ориентируйтесь на чертеж. Устанавливайте изделия в местах скопления дождевой воды. Лучше всего размешать их в самых низких точках участка, тогда вода будет стекать туда. Струя воды должна быть направлена в центр решетки.

Выполняя монтаж, учитывайте расстояние между дождеприемными колодцами. Устанавливайте водосток на прочное основание. Необходимо качественно зафиксировать все элементы ливневки, тогда она будет работать эффективно.

Измерьте глубину изделия, прибавьте к ней 30 см. Выкопайте котлован, его ширина должна превышать размеры дождеприемника на 7-8 см.

На дно котлована насыпьте песок, тщательно разровняйте его, а потом пролейте несколько раз водой. Водосток подсоедините к трубам канализации, которые идут к колодцу. Всю конструкцию нужно выровнять.

На дно котлована налейте бетонный раствор, слой должен быть тонким. Положите на него дождеприемник и плотно прижмите. Налейте бетон по бокам. Установите сифон и поставьте на место корзину. Засыпьте песком зазор между стенками изделия и краями котлована. Монтажные работы завершены.

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
Физико-механические характеристики грунтов, имеющихся на участке.
Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

0,4 для покрытых щебенкой территорий;
0,85 для забетонированных площадок;
0,95 для заасфальтированных участков и дорожек;
1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Монтаж дождеприемника

Готовится котлован глубиной больше дождеприемника на 40 см, по ширине прибавляется 3-5 см, для укрепления конструкции
На дно укладывается песок, который проливается водой и утрамбовывается
К Дождеприемнику подключаются все трубы и лотки системы
Дно котлована заливается цементным раствором и опускается приемник.
Боковые стенки также укрепляются бетонным раствором
Конструкция собирается в одно целое
В последнюю очередь ставится решетка.

Особенности установки и монтажа своими руками

Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
Все проверив, на дно заливаете бетон в небольшом количестве.
Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
Также необходимо сразу заполнить бетоном места вокруг него.
В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Дождеприемники для ливневой канализации и их назначение

Цены на чугунные дождеприемники ↑
