Дождевой лоток водоотводной бетонный с решеткой: виды и конструкция +Фото

Виды водоотводных лотков

По способу изготовления лотки бетонные подразделяются на 2 группы:

• изготовленные методом вибролитья. Уплотнение материала обеспечивается вибрацией рабочего стола и заливочной формы;
• изготовленные методом вибропрессования. Материал уплотняется с помощью пресса. Такие желоба не имеют внутри пузырьков воздуха, поэтому возникновение в их структуре трещин маловероятно.

По своему устройству каналы подразделяются на такие виды:

• обычные;
• каналы, имеющие вертикальный водослив.

Бетонные каналы могут комплектоваться различными видами решеток:

• чугунные решетки (их поверхность может быть оцинкована);
• стальные решетки. Для их изготовления может использоваться нержавеющая сталь. Также поверхность решетки может оцинковываться;
• пластиковые решетки (из очень прочных видов пластика).

Чугунная решетка для водоотводного лотка ЖБИ

Кроме того, решетки могут быть ячеистыми или щелевыми. Например, лоток водоотводной бетонный с решеткой щелевой чугунной может применяться в местах с наибольшими весовыми нагрузками.

В зависимости от места расположения и поставленных задач бетонные желоба могут использоваться для следующих целей:

• для водоотведения;
• для прокладки кабелей;
• для обустройства теплотрасс.

Также лотки могут иметь внутренний уклон для стока воды или быть без уклона.

Устройство формы для заливки

Чтобы выяснить, как сделать цементные лотки отвода воды, нужно разобраться в принципе их действия. В осеннюю пору и зимний период на участок около дома либо дачи выпадает большое количество осадков. Потом они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. В случае если же около частного дома имеется верно сделанные цементные лотки, то вода будет уходить по ним и после этого отводиться прочь, не создавая неприятностей на участке.

Как сделать так, дабы вода по лотку отводилась быстро и без задержек? Имеется вывод, словно бы траншея с уклоном в 30° разрешит воде уходить быстро. Не смотря на то, что это так, траншея с таким уклоном скоро размоется и после этого обвалится. Изготовление цементных лотков – лучший вариант, потому, что они не опасаются жидкости и превосходно справятся со своей задачей. Такие лотки возможно купить в магазинах, а возможно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества цементных лотков, каковые сделаны лично вами? Во-первых, это экономия. Не смотря на то, что сделать их не весьма легко, но это будет дешевле, чем брать такие лотки заводского производства в магазине. Во-вторых, это личные размеры, поскольку кое-какие лотки из магазина нужно будет разрезать, в случае если будет поворот водосточной траншеи, а дома возможно залить лотки нужной длины и формы.

Кстати, о форме. Оптимальной считается полукруглая форма, по которой вода проходит фактически без сопротивления. Но, потому, что такую форму сделать непросто, лотки значительно чаще делают по следующей схеме. Из досок либо страниц ламинированной фанеры толщиной 10–15 мм изготавливают конструкцию П-образной формы. Для придания прочности щиты в опалубке скрепляют уголками металлопроката.

В то время, когда основная часть опалубки сделана, готовят формовочную часть, которую делают из трубы, распиленной пополам вдоль

Принципиально важно, дабы поверхность применяемой трубы была гладкой, потому, что благодаря ей будет формироваться полукруглая часть лотка, по которой и потекут сточные воды. оптимальнее сделать хотя бы 10 таких опалубок, в противном случае процесс заливки лотков для всего отвода воды может затянуться на неизвестное время. Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая

На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее

Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая. На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее.

Сортамент лотков

При производстве этих изделий, широко используемых для отвода сточных вод, используется либо литейная технология (если они делаются из чугуна или бетона), либо термопластичная экструзия (если их изготавливают из пластика). В результате производители предлагают на рынке лотки, значительно отличающиеся между собой как по прочности, так и по другим эксплуатационным характеристикам. Поэтому при классификации лотков чаще всего их разделение основывают на типе конструкционного материала, из которого они изготовлены.

Полимерные лотки

При их производстве используются конструкционные полимеры, в качестве которых обычно выступает полипропилен, имеющий минеральное наполнение. Применение подобных композитных материалов придает получаемому продукту высокие эксплуатационные качества: их трудно поцарапать, а, кроме того, они инертны по отношению ко многим химическим реагентам и обладают большой прочностью (некоторые сорта способны выдерживать нагрузку достигающую 60 т/м2). Рабочая температура полимерных лотков колеблется в диапазоне -50…+120 °C. С их помощью можно организовывать водоотвод, как возле жилых домостроений, так и вблизи железнодорожных полотен.

Типовые модули полимерных желобов обычно имеют:

А)        вес — 9…14 кг;

Б)        ширину — 14…50 см;

В)        длину — 100 см;

Г)         высоту — 6…79 см;

Д)        условный проход — 10 см.

Лотки бетонные

Их производят, используя бетон, в который для его армирования добавляют либо стальную проволоку, либо полимерные нити, либо стекловолокно, применяя при этом метод вибрационного литья. При такой технологии форму с еще не затвердевшей массой устанавливают на специальном вибрационном стенде. Водоотводные бетонные лотки применяют в комплекте с чугунными щелевыми решетками.

Бетонные лотки обладают повышенной по сравнению с обычными железобетонными изделиями прочностью. Поэтому их используют не только для выполнения поверхностной дренажной системы жилых объектов, но и при организации водоотвода на автострадах или на объектах промышленного назначения.

Типовые бетонные лотки имеют:

А)        длину желоба в пределах 50…400 см;

Б)        габариты по сечению от 14×15 см до 43×88 см;

В)        пропускное отверстие с величиной условного прохода, равной DN 100.

Характеристики этих бетонных изделий должны соответствовать отраслевым стандартам и ТУ производителя.

Лотки чугунные

Они (и их решетки) могут изготавливаться либо из чугуна марки ISO 185, имеющего графитовые зерна пластинчатого типа, либо из чугуна марки EN1563, у которого графитовые зерна в виде сфероидов. Так как такой материал, как чугун, подвержен коррозии, то готовые лотки (а в некоторых случаях и их решетки) дополнительно могут защищаться от ржавления с помощью горячего цинкования. Но в большинстве случаев эти изделия поставляются потребителям без защитного цинкового покрытия.

Так как чугунные лотки хорошо выдерживают как поперечные, так и продольные нагрузки, то их используют для организации водоотвода в основном в ответственных случаях, например, в аэропортах или в местах стоянок большегрузного автомобильного транспорта и т. п., в которых это экономически оправдано.

Лотки и решетки из чугуна обладают:

А)        максимальной длиной равной 50 см;

Б)        наибольшей шириной — 20 см;

В)        толщиной решетки — не менее 5 см;

Г)         размерами пропускного отверстия с условным проходом DN100 или более.

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

Края лотков усиливаются стальными/чугунными уголками

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

1. Ливневый бетонный лоток устойчив к любому напору воды;
2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
3. Материал нейтрален к агрессивной среде;
4. Долговечность и неприхотливость системы;
5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

1. Предназначен только для линейного водоотвода.

1. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
2. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2021 года). Цена на бетонный желоб зависит от нескольких параметров:

1. Размеров лотка;
2. Наличия вертикального водослива;

Лоток с вертикальным водосливом

1. Материала решетки;
2. Количества перекупщиков.

Особенности конструкции

По форме и геометрическим характеристикам сечения лотки подразделяются:

1. Коробчатые (К) – бетонный корпус и верх, прикрытый ливневой решёткой. Самые популярные в строительстве.

Если посмотреть на такой бетонный дренажный лоток в разрезе, то чаще всего конструкция имеет П образное сечение. Можно встретить в описании и U форму.

Допустимы радиусы скругления, а также небольшие уклоны стенок.

2. Щелевые (Щ) – закрытые лотки с узкими щелевыми отверстиями для пропуска воды.

2. Бордюрно-щелевые (БЩ)– профиль закрытого типа с одной полосой для стока дождевой воды.

3. Открытые лотки (O) – открытые лотки представляют собой конструкцию только из корпуса с открытым верхом.

Материал для водоотводного лотка подбирается из водонепроницаемых и прочных марок бетона. Для армирования выбирают арматурную сталь в соответствии с требованиями стандартов и норм строительства.

⇒ Открытые лотки нуждаются в дополнительных комплектующих: специальных пескоуловителях и защитных решётках.

ГОСТ 32955-2014

На лоток водоотводный из бетона действует стандатный государственный документ — ГОСТ 32955-2014, который содержит основную информацию по изделию. В нём определены конструктивные схемы, требования к материалам и условиях эксплуатации.

Полное название ГОСТ 32955-2014. Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования

ГОСТ — основной документ при проектировании и подборе лотков для ливневого водостока.

Бетонные лотки с решетками

Лоток железобетонный водоотводный комплектуется решетками. Чугунные, стальные или пластиковые решетки устанавливаются сверху на бортики. В ряде номенклатур предусмотрены специальные упоры для лучшего крепления решетки.

Основная задача решетки – защитить ливневую систему водоотвода от попадания крупного мусора. Пластиковые пакеты – бич современной ливневой канализации. Они плотно забивают и сам лоток и пескоуловитель. Таким образом, выводят из строя водоотвод в данной местности.

Сложно представить пешеходную или автомобильную дорогу без бетонного лотка с решеткой. Открытые конструкции приводят к травмам пешеходов и велосипедистов, а также небезопасны для автомобилей. Застрявшее колесо в открытом лотке может вызвать большие неприятности.

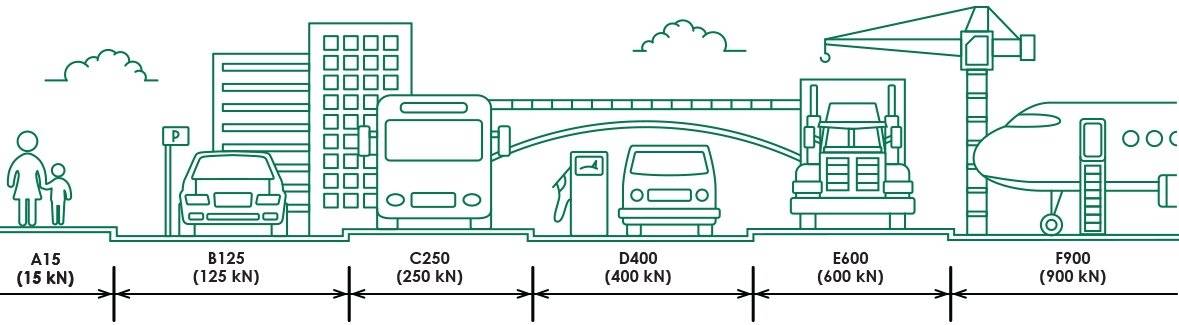

Решетки, также как и лотки подбираются по классам нагрузки. Бетонные лотки высокого класса прочности комплектуются в основном чугунными «крепкими» решетками. Для класса А – С допустимы и пластиковые решетки.

Обычно, производители предлагают бетонные лотки в комплекте с решетками по сниженной цене. Купить бетонный водоотводный лоток дешевле в сборе в решеткой.

Пескоуловители к дренажным лоткам

Лотки ливневого водоотвода обязательно комплектуются пескоуловителями. В общем случае, пескоуловитель – узел, особой конструкции который очищает дождевые, сточные и талые воды от грязи и песка.

В дорожном строительстве, форму пескоуловителей называют колодцами. Обычно это самостоятельный элемент дренажной системы.

О чем говорит название серии

По названию серии водоотводных лотков можно узнать завод-производитель. Например:

• серия ЛБ BetonPark, BetonBasis, BetonNovа — мордовский завод «Гидролика»;
• Plus, Norma, Optima — «Аквасток» г. Краснодар;
• Maxi ЛВ, BGF, BGU — Санкт-Петербургский завод «Лига 812».

Как «прочитать» бетонный лоток:

1. Сочетание нескольких цифр после названия серии означают артикул товара, например, Maxi ЛВ-11.19.13-Б. Любые виды лотков легко найти по артикулу в каталоге;
2. Буквосочетание DN обозначает европейский стандарт — 100, 150, 200, 300, 500 мм, обозначающий внутреннюю ширину лотка. Отечественные производители используют советские стандарты — 100, 110, 150, 160, 200, 300, 500 мм. Присутствие (иногда) второй цифры через дробь указывает глубину изделия, например, DN 100/132;
3. L — длина (стандартный — 500–3000 мм, доборный — 500–700 мм, удлиненный — до 6 пог. м);
4. В — ширина снаружи (400–1900 мм);
5. Н — высота (380–1500 мм);
6. Масса, вес изделия указываются в метрической системе.

Бетонные лотки водоотводные.

Приглашаем в наш шоу-рум, где собрана широка коллекция всех моделей и цветов искусственного камня White Hills.

Устройство системы линейного дренажа участка не обходится без применения дренажных водоотводных лотков , которые собирают в себе дождевую и талую воду и перенаправляют ее в канализацию. Таким образом, дренируемый участок не подвергается излишней гидро нагрузке и все конструкции, которые возведены на нем, служат в разы дольше и не требуют ремонта.

Элементы системы поверхностного водоотвода, а именно водоотводные бетонные лотки , дренажные решетки, в некоторых случаях дождеприемники и пескоуловители подвергаются не только нагрузкам, вызванных природными воздействиями (дожди, грунтовые воды, мороз и жара), но и механическим нагрузкам автомобилей и другой техники. Механические нагрузки вызывают необходимость серьезно относиться к материалам, из которых выполнены водоотводные лотки. Они должны выдерживать соответствующие эксплуатации участка нагрузки. Так, для устройства дренажа на частном приусадебном участке, подойдут и простенькие пластиковые водоотводные лотки (класс нагрузки А), то есть те лотки, которые запросто выдержат пешие и велосипедные нагрузки.

Но для устройства водоотвода автомобильных комплектов (АЗС, автомобильных парковок, грузовых терминалов, и т.д.) потребуются более серьезные- бетонные лотки . Долгое время в качестве материала для производства водоотводных лотков использовался бетон.

Действительно, бетон способен выдерживать значительные нагрузки , не допуская трещин и деформаций. Но в течение нескольких лет эксплуатации, находясь под нагрузкой, бетон все же начинает разрушаться, и требует ремонта.

Сегодня водоотводные лотки из полимербетона (бетона, обогащенного полимерными добавками) значительно превосходят по стойкости бетонные водоотводные лотки , но и значительно дороже стоят. Поэтому бетонные водоотводные лотки сохраняют свою актуальность.

Бетонные водоотводные лотки изготавливаются из высококачественного бетона, армированного волокнами фибры, которая придает им дополнительную жесткость. Они представлены в самом широком спектре размеров так, чтобы было возможно использовать их для любых целей. Как правило, бетонные водоотводные лотки можно использовать под любыми нагрузками (от А до Е или от 1,5 тонн до 60 тонн).

Главным преимуществом бетонных водоотводных лотков является их невысокая цена при высоких показателях прочности . К недостаткам можно отнести большой вес и связанные с этим сложности транспортировки и монтажа дренажной системы.

голоса

Рейтинг статьи

Разновидности, параметры подбора

Бетонные лотки с решетками Стандартпарк – это массовое решение задачи линейного поверхностного водоотвода с территории. Такие каналы вместе с пескоуловителями отвечают за сбор дождевой и талой воды, отведения ее в ливневую канализацию или специальный резервуар.

Тип канала, вид решетки и специфика установки будет зависит от нескольких факторов. В первую очередь – от типологии объекта (дачный участок, городские улицы, магистрали, погрузочные платформы или взлетные полосы).

Все бетонные лотки подразделяются на серии: стандартную Basic и усиленные Drive, Max. В каждую категорию сгруппировали продукцию, которая наилучшим образом подойдет для зон с различными нагрузками от (1,5 тонн) до F900 (90 тонн).

Стандартная серия Basic (класс нагрузки A15 – C250) Подходит исключительно для пешеходных зон, для небольших нагрузок.

Усиленная серия Drive (класс нагрузки С250 – E600) Оптимальное сочетание технологичного дизайна, цены и выполняемых функций для АЗС, паркингов, обочин дорог.

Усиленная серия Max (класс нагрузки D400 – F900) Продукция для повышенных нагрузок автомагистралей, аэродромов, промышленных объектов с высокой проходимостью.

Вторым фактором будут погодные условия и количество осадков, которые влияют на выбор гидравлического сечения. В ассортименте Стандартпарк есть бетонные лотки гидравлических сечений DN от 100 до 500.

Дренажные желоба должны монтироваться так, чтобы жидкость по ним двигалась самотеком, поэтому в случае отсутствия естественного уклона местности, они могут иметь внутренний уклон или же устанавливаться каскадом.

Монтаж

Установка водосточной системы состоит из нескольких этапов. Соблюдение всех правил и требований позволяет исключить распространенные ошибки, которые часто совершают новички. В первую очередь потребуется произвести расчеты водосточной системы. В этом поможет изготовление детальной схемы кровли, на которой будут присутствовать все углы и параметры склона.

Руководство по установке водоотлива своими руками:

• Монтаж водостока своими руками следует начинать с фиксации воронки по углам здания либо в центре ската. После этого можно приступать к установке креплений под желоба.
• Крепление должно устанавливаться на расстоянии, которое не превышает два сантиметра от воронки. Фиксаторы будут выступать в качестве держателей.
• Жидкость должна беспрепятственно стекать к воронкам, поэтому желоб должен устанавливаться под небольшим углом к горизонтали. На каждый метр желоба должен соблюдаться уклон в 3-4 мм. Проверка наклона производится с помощью строительных отвесов или уровня с капроновой ниткой.
• Исходя от размещения водосточной воронки уклон может идти от центра к краю или от одного края к другому.
• Когда все фиксаторы закреплены на скатах, можно приступать к вставке желобов. При помощи соединителей производится стыковка элементов друг с другом, с воронкой и переходниками углового типа.
• Обычно в комплекте с соединителями присутствует уплотнительная резинка, которая не позволяет воде просачиваться в щели. Если резинки в комплекте нет, потребуется приобрести ее отдельно и монтировать в каждый соединитель. На расстоянии в два сантиметра от соединителя потребуется монтаж фиксаторов.

• Если длина желоба превышает нужное значение, потребуется разрезать деталь с помощью ножки по металлу. Данный инструмент используется для работы с любыми системами, даже если используются пластиковые детали.
• Место разреза нужно обработать наждачкой. На поверхности не должны присутствовать никакие торчащие куски материала. После обработки желоб следует установить в крепление.
• Затем нужно приступить к монтажу водосточной трубы. Изначально к поверхности стен прикрепляются специальные хомуты. Шаг расположения хомутов должен составлять один метр. После фиксации в них необходимо вставить саму трубу.
• В случае, когда край кровли располагается на большом удалении от стен, потребуется использование универсального колена.
• Колена дают возможность придвинуть трубу к стене и качественно ее зафиксировать. В нижней части трубы устанавливается отлив, который должен быть направлен от стен, чтобы позволить воде стекать в дренажную систему, колодец. Для этого потребуется оборудованная ливневка.
• Подобная схема подойдет для установки водосточных систем из пластика и металла.
• Если рядом с домом растут деревья, осенью водостоки могут засоряться листвой. Если своевременно не убирать листья, во время первых морозов образуется плотный комок, который не позволит воде стекать с крыши. Чтобы избежать подобной ситуации, потребуется монтаж специальных решеток-листоуловителей.

Устройство водоотводного лотка

Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

1. Сточный лоток. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
2. Коробчатый лоток. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
3. Щелевой лоток. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
4. Бордюрные лотки. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Из каких материалов изготавливаются решетки ↑

При выборе комплектующих к желобам учитывают прочность и их внешний вид.

Решетки для лотков изготавливают из следующих материалов:

чугун. Делают их путем литья под давлением, что позволят получить решетки с высокой прочностью. Водоотводные лотки с чугунными решетками выдерживают нагрузку до 25 т на квадратный метр. Изделия универсальные и подходят для конструкций, изготовленных из различных материалов. К минусам таких изделий относят склонность к коррозии, поэтому их необходимо периодически красить;

Фото: водоотводные лотки с чугунными решетками

оцинкованная сталь. Изделия не обладают такой прочностью, как чугунные изделия, но вполне подходят для пешеходных зон. Благодаря небольшому весу их легко монтировать;

Фото: решётки из оцинкованной стали

нержавеющая сталь. Конструкции имеют невысокую стоимость, отличаются устойчивостью к коррозии и влаге. Их используют на пищевых предприятиях, хлебобулочных заводах, также в любых помещениях, где необходимо соблюдать определенную влажность воздуха;

Фото: решётка из нержавеющей стали

медь. Решетки из нее выдерживают максимальный класс нагрузки А15. Подойдут для велосипедных дорожек, коттеджей. Изделия из меди имеют высокую стоимость, их часто используют для частных территорий, поскольку со времен они покрываются патиной, придавая им налет старины;

Фото: медная решётка

пластик. Подойдут для территорий, где будет совершаться минимальная нагрузка на лоток. В основном их используют для частных территорий, скверов, пеших улиц. Пластиковые решетки наиболее дешевые, существуют модели, которые визуально напоминают изделия из чугуна.

Фото: пластиковая решётка

Монтаж водоотводных лотков

До того, как начать монтаж лотков ливневой канализации, предварительно прорабатывается проектная документация, где отмечаются места расположения водоводов и их частей, комплектация системы, конечная смета за проект.

Монтаж водоотводных каналов выполняется в несколько этапов:

1. Подготавливаются траншеи соответствующих размеров. Они должны быть больше, нежели габариты лотков. Это необходимо для укрепления грунта в месте залегания конструкций. Грунт в траншеях утрамбовывается до достижения необходимой плотности.
2. В траншеи засыпается слой песка.
3. Поверх песчаной подушки укладывается слой бетона, который впоследствии будет служить опорой для бетонных лотков.
4. Посредством погрузочной техники изделия устанавливаются в траншеи, на бетонный слой. Такая подстилающая подушка не позволяет желобам смещаться при возникновении нагрузок.
5. Каждый лоток дождевой бетонный укрепляется по сторонам жидким бетонным раствором.
6. Для предотвращения расползания лотки между собой скрепляются пазовыми соединениями. Если необходимо герметично заделать стыки между соседними элементами, используется акриловый или битумный герметик.
7. Поверх полученных каналов устанавливаются решетки, защищающие систему от попадания в нее мусора.
8. Система водоотвода подключается к ливневой канализации. Обычно в конце лотков устанавливается пескоуловитель.

Монтаж водоотводных лотков

Следует отметить, что уровень верха установленной решетки обязательно должен находиться ниже уровня поверхности покрытия минимум на 5 мм. Для обеспечения самотека попадающей в каналы воды необходимо обеспечить уклон по направления дренажного колодца или центрального приемника воды.

Установка систем отвода воды может производиться как на заново создаваемое основание, так и на уже существующее покрытие. Если толщина уже имеющегося основания является недостаточной для устойчивого размещения элементов системы, выполняется его усиление методом наращивания толщины бетонной подушки.

Грамотно смонтированная система водоотведения с использованием бетонных лотков с решетками обеспечит своевременный отвод с покрытия поступающей воды и защитит любое покрытие от разрушения.

Большим спросом пользуются изделия из железобетона

Из какого материала будет установлена решетка, на прямую связано с расположением канализации для стоков талых вод и атмосферных осадков и возможной нагрузки на нее.

Область применения

Устанавливают бетонные изделия исключительно в компании с твердым ровным покрытием

• На тротуарах для пешеходов с асфальтом или плиткой
• На бетонных площадях (аэродромы, порты, военные объекты)
• На парковках автотранспорта
• На автозаправках
• На центральных площадях
• В промышленных зонах
• Рядом со зданиями инфраструктуры.

Производство каналов из бетона происходит двумя способами

1. Вибролитье. Форма с залитым раствором вибрирует, что дает хорошую усадку бетона и выводит лишний воздух.
2. Вибропрессование. При помощи пресса бетонный раствор уплотняется.

Виды каналов

• Каналы бывают линейными и вертикальными, защитное покрытие для них выпускаются из чугуна, стали, пластика.
• Чугунные решетки в большинстве своем проходят оцинковку, для снижения коррозии.
• Недостаток изделий из чугуна в том, что их часто воруют. По этой причини, в своем большинстве, их оснащают дополнительными замками.
• Стальные изделия выполняются из нержавеющей стали, иногда поверхность оцинковывается.
• Пластиковая защита лотков изготавливается из сверхпрочных видов материала.
• Рисунок на внешней детали канализации обычно стандартный, но бывает и декоративный.

• При желании можно сделать на заказ решетки из чугуна с рисунком – кованные. Услуга дорогостоящая. Пользуются ей в основном владельцы частных домов.
• К стандартным видам решеток относятся щелевые чугунные и ячеистые.
• Изделия щелевого типа хорошо устанавливать в местах с максимальной нагрузкой.
• Бетонные желоба с решеткой используют для монтажа ливневой канализационной магистрали, для прокладки разного рода электрических кабелей, для теплотрасс.
• Лотки выпускаются с уклоном и без.

Габариты желобов

Длина всех изделий 1м

Ширина 0,14 – 4 м

Высота 0,06 – 1,68 м

Самые распространенные объемы ЖБИ лотков: 0,07 куба, 0,14 куба, 0,3 куба.

Плюсы изделия

• Отсутствие коррозии
• Долгий срок службы
• Стойкость к температурным перепадам
• Повышенная прочность
• Большой вес (гарантия неподвижности при высоких нагрузках)
• Экологически чистый материал
• Не требуют тщательного ухода (только очищать от мусора)
• Достойное соотношение цена – качество

Методы установки

Существует 3 основных метода установки водоотводных лотков из бетона: внахлест, стык в стык и пазовый. Внахлест, с заходом друг на друга лотки ставятся, когда организуется водосброс с железнодорожной насыпи, моста или эстакады. В этом случае используется трапециевидные ЖБИ: узкая часть верхнего лотка заходит в широкую часть нижнего.

Способом стык в стык монтируются горизонтальные конструкции, не предназначенные для выдерживания больших нагрузок. Щели между лотками герметизируются битумом, цементом или другими подходящими составами. Пазовый метод применяется при горизонтальной укладке либо при укладке под небольшим уклоном. При этом каждый лоток имеет с одной стороны выступ, с другой — паз. При монтаже двух и более элементов они «защелкиваются» друг с другом.

Алгоритм установки в общих чертах следующий:

Монтаж бетонного лотка в асфальтобетонное покрытие

• Выкапывается траншея или заглубленное ложе (в зависимости от конструкции лотков). Траншее придают нужный уклон, чтобы вода имела возможность стекать. Дно пересыпают песком и тщательно его утрамбовывают.
• На дно траншеи заливают слой бетона, который будет удерживать лотки на месте.
• В траншею, на незатвердевшую бетонную подушку, укладываются водоотводные лотки — встык, внахлест или в паз. Монтаж идет с самой верхней точки. Стыки герметизируются специальным составом. Во избежание расползания лотки связываются друг с другом проволокой или пластиковыми хомутами.
• После укладки определенного участка трассы лотки засыпаются по бокам щебнем или гравием, который тщательно утрамбовывается.
• Финальный этап — установка верхних пластиковых и металлических решеток. Применяется при необходимости.

При монтаже дренажной системы там, где не ожидается больших нагрузок (на дачном участке) применяют упрощенный метод — укладку лотков напрямую в траншею без бетонной подушки.

Установка бетонного лотка в брусчатое покрытие

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

• систему водоотвода с кровли;
• поверхностный водоотвод;
• внутренний отвод воды;
• систему отвода грунтовых вод;
• дренажные канавы.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка. Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.
