Дренажная система вокруг дома своими руками — технология устройства

Назначение дренажа и основные правила строительства

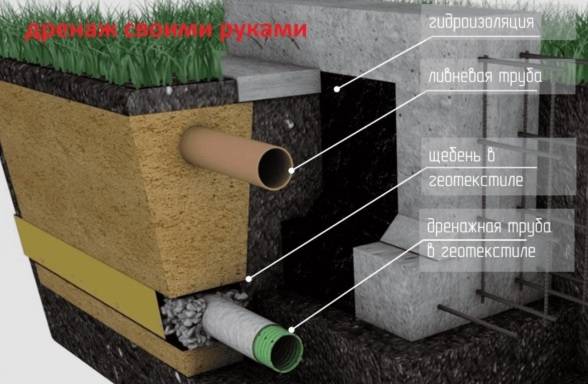

Как сделать дренаж вокруг дома своими руками

Системы водоотвода или дренажа закладываются по периметру жилых домов или на прилегающим к ним участке с целью снижения общего уровня грунтовых вод, отвода поверхностных стоков, гидрозащиты и продления срока службы заглубленных фундаментных конструкций.

В стандартном исполнении они представляют собой защищенные от засыпания грунта перфорированные трубы, укладываемые с уклоном и перенаправляющие воду от фундамента к фильтрующим или накопительным колодцам, централизованным стоковым магистралям (при их наличии в населенном пункте) или водосточным канавам за пределами участка.

Потребность в обустройстве таких систем возникает при:

Схема и способ заложения дренажа зависит от параметров участка, но ряд правил при их обустройстве выполняется всегда. В частности:

Сколько это может стоить

Многих мастеров, осуществляющих подготовку к укладке дренажной системы, волнует вопрос ее конечной стоимости. Если нанимать профессионалов, то за погонный метр трубы придется выложить около 2,5 тысяч рублей. Это стоимость с учетом установки колодцев, расчета глубины залегания и уклона системы.

Если делать все самостоятельно, то стоимость сократится раза в 2. В качестве помощников и рабочей силы можно привлечь друзей или родственников. Если какие-то вопросы остались не ясны, посмотрите наше видео. Из роликов вы узнаете, как выбирать трубы и другие материалы для прокладки дренажной системы, а также сможете на примере посмотреть, как все это выглядит на деле.

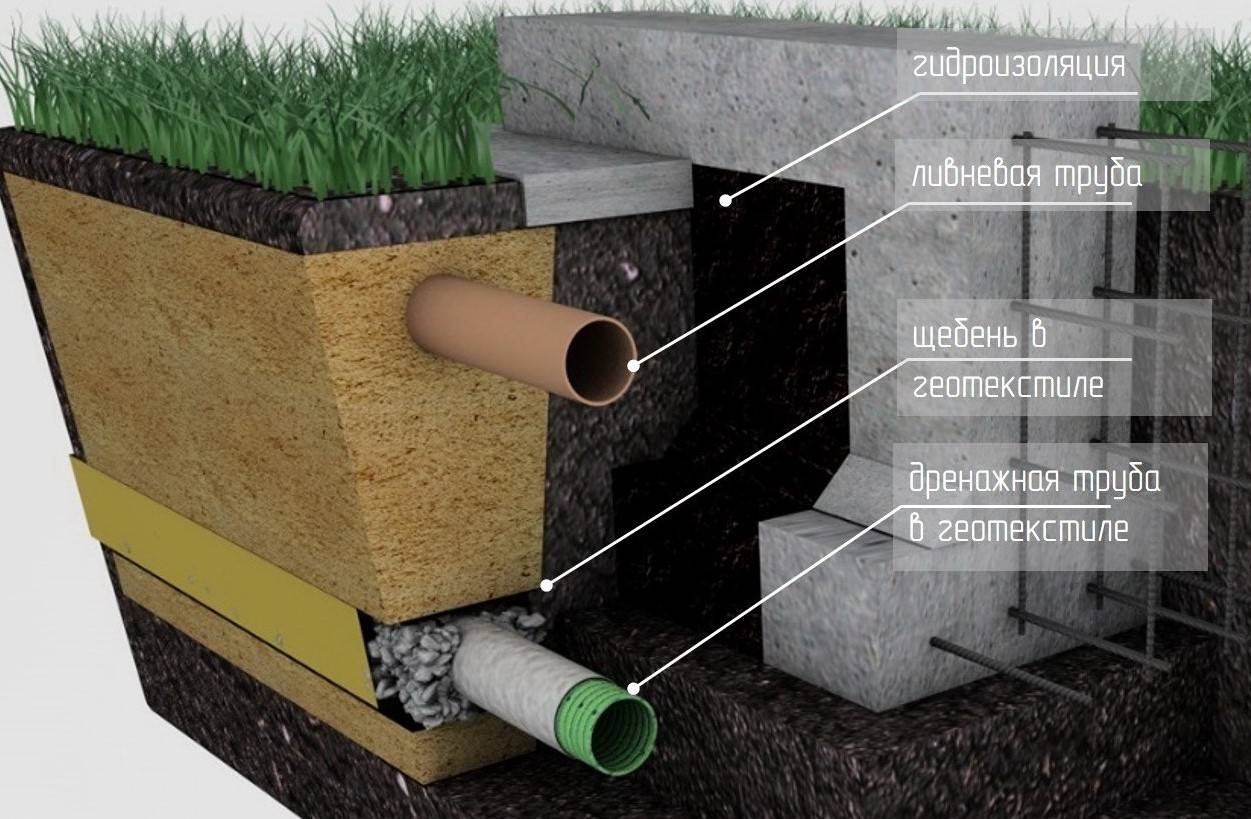

Схема кольцевого пристенного дренажа подвала дома

Трубы дренажа — дрены, укладываются вдоль стен фундамента и создают вокруг дома защитное кольцо. На углах кольцо дрен разрывается в дренажных колодцах. Собранная дренами вода отводится в накопительный, сборный колодец.

Из сборного накопительного колодца вода может удаляться по нескольким направлениям:

• Использоваться на участке для хозяйственных нужд и полива посадок.
• Сбрасываться на рельеф за пределы участка.
• Фильтроваться в нижележащие слои грунта.
• Направляться в центральную канализацию поселка.

Способ использования дренажной воды выбирают исходя из местных условий и желаний хозяина дома.

Для сброса дренажной воды в центральную канализацию поселка по правилам необходимо разрешение владельца сети канализации и оплата услуг по приему и транспортировке стоков.

В дренажных колодцах отстаиваются, оседают на дно и скапливаются частицы грунта, которые несет вода в дренах. Кроме того, через колодцы контролируют исправную работу дренажной системы и периодически, по мере необходимости, промывают струей воды участок дрен от скопившихся там отложений.

Дренажные колодцы устанавливают на углах поворота трассы, при изменении уклона или перепада по высоте, а также на прямых участках через каждые 40-50 метров. На углах поворота колодец ставить не обязательно, если расстояние от угла до ближайшего колодца не более 20 метров. Не допускается отсутствие колодцев на двух углах поворота подряд.

Выбор типа и категории дренажа

Водоотводная система на территории загородной территории бывает закрытой и открытой. Последний вариант подходит для отведения вод прошедшего дождя и таяния снега. Не менее популярен закрытый и засыпной дренаж. Все они описаны подробно.

Открытый тип

Для обустройства открытого дренажа территорию потребуется окапать по определенному периметру специальными небольшими канавами, которые имеют скошенные края примерно на 30 градусов. Общая глубина таких канав должна быть примерно 0,7 метра, ширина составляет 0,5 метров.

Уклон в данном случае должен соблюдаться в обязательном порядке. Если территория загородная территория расположена на определенном склоне, оптимально, чтобы ров был расположен поперек такого склона. Это поможет перехватить стекающую жидкость. При этом течение направлено в общий канал, причем сразу не с одного участка.

Открытая форма качественной отводящей воду система удобная и простая. Рвы в данном случае можно выполнить примерно также по глубине, но на дно укладываются выполненные из пластика или прочного бетона лотки и сверху закрытые. Перед проведением укладки их на дно, предварительно требуется насыпать стандартный песок в объеме до 10 см. Одновременно с этим потребуется установить специальные пескоулавливатели, то есть емкости из пластика, задерживающие песок и иной мусор.

Закрытый или скрытый дренаж

Подобный вид применяется уже для эффективного отвода жидкости. Траншеи и небольшие рвы выкапываются на общую глубину немного ниже уровня того участка, где почва промерзает. Они также выполняются с соблюдением нужного уклона. В вырытые канавы осуществляется укладка дренажных труб, посредством которых вода будет отводиться к водосточному колодцу.

1. Подобная система делается вокруг дома, что поможет эффективно отвести влагу от фундамента.
2. Если территория загородного участка находится в низине, стоит проложить дренажные трубы.
3. Перед выкапыванием обязательно нужно определить особенности участка, его уклон и рельеф. Сделать это можно при помощи специальных инструментов, а также чисто на визуальном уровне, например, наблюдая, куда стекает поверхностная вода.

После проведенных работ стоит определить, выдержан ли нужный уклон. Для этого нужно просто залить в траншеи воду и просто потом понаблюдать за тем, куда она направляется. Если все было сделано грамотно, вода будет свободно протекать и не застаиваться.

Дренаж засыпной

Подобный вариант дренажа немного схож с выше описанным. Отличие заключается в том, что трубы в этой распространенной среди дачников ситуации не применяются вообще, но осуществляется засыпка канав молотым кирпичом или щебнем примерно до половины. Сверху же насыпается достаточно мелкий щебень, а сверху выкладывается дерн.

Такого плана дренажная система обычно очень быстро заиливается. Оградиться от данной неприятности можно просто постелив перед самой засыпкой небольшой слой из специального материала, например, геотекстиля, который будет выполнять важную функцию фильтра. Материал идеально будет впитывать воду и одновременно с этим не пропустит мелкие частицы.

Это три основных варианта эффективной системы, среди которых большой популярностью пользуется именно закрытая форма водоотводящей системы. Ее обустройство и будет описано более подробно.

Обустройство на частном участке с уклоном или без: картинки схемы разреза «пирога», технология укладки

Вариант 1:

Вариант 2:

Как самим правильно сделать дренаж закрытого типа и с чего начать, рассказано далее. Если система обустраивается на стадии строительства дома, то используется пристенная схема. Итак, как собрать и установить дренажную систему. Технология предусматривает такие шаги:

1. Наложение гидроизоляции на стенки фундамента путем обмазки битумной мастикой и покрытия гидроизоляционными материалами.
2. Рытье траншеи по всему периметру ленточного фундамента на глубину ниже подошвы на 25–40 см. На углах и самом низком месте выкапываются приямки для ревизионных колодцев.
3. Укладка песочного слоя толщиной 10–15 см и трамбование его. Поверх укладывается геотекстиль, при этом его края поднимаются вверх по стенкам траншеи. Формируется уклон траншеи в сторону стока воды к канализации.
4. Засыпка слоя щебня толщиной около 10 см.
5. Укладка дренажных труб с уклоном не менее 3 мм на каждый 1 м длины.
6. Обустройство ревизионных (смотровых) колодцев из готовых колец. Присоединение к ним дренажных труб.
7. Засыпка труб щебнем слоем не менее 10–15 см. Края нижнего геотекстиля опускаются на щебень и образуют своеобразный пакет, внутри которого располагаются трубы. Окончательно траншея засыпается грунтом.

Случаи когда дренаж фундамента просто необходим

Но тут возникает закономерный вопрос: что если грунтовые воды проходят достаточно низко? Нужен ли дренаж фундамента в таком случае?

На самом деле, каждый пример следует рассматривать отдельно. Здесь же мы можем лишь привести случаи, когда дренаж фундамента просто необходим:

1. Ваши подвальные помещения находятся ниже уровня прохождения грунтовых вод, либо если пол выше уровня вод меньше, чем на полметра.
2. Ваш подвал находится в глинистом/суглинистом грунте. Если так, то уровень вод не играет никакой роли.
3. Ваши подвальные помещения в грунте глинистого/суглинистого типа ниже 150 см от горизонта. В таком случае уровень вод тоже безразличен.
4. Ваша постройка находится в зоне капиллярного увлажнения.

Итак, сделать дренаж фундамента необходимо если ваша опорная конструкция находится в критической близости от грунтовых вод, или же если уровень вод настолько высок, что визуально территория участка кажется заболоченной.

Если же на вашем участке сухая почва, а уровень грунтовых вод в период паводков и дождей не превышает критической отметки, то без гидроизоляции фундамента дренажем вполне можно обойтись.

Что необходимо для того, чтобы осуществить дренаж участка самостоятельно

В первую очередь, необходимо определиться с дренажными трубами, которые будут прокладываться.

Если вы хотите сделать дренажную систему своими руками качественно и надолго, то необходимо ко всем подобным нюансам отнестись крайне серьезно.

Итак, при выборе труб, обратите внимание, что они бывают нескольких разновидностей:

• асбоцементные трубы являются наиболее долговечными и прочными. Они очень тяжелые и в процессе работы потребуется дополнительно в них делать сквозные пропилы. Трубы достаточно долговечны и запросто прослужат вам как минимум полвека;
• керамические или глиняные – являются достаточно хрупким материалом, который можно повредить еще на стадии транспортировки или хранения. Но зато они очень хорошо собирают влагу;
• пористые производятся из карамзитного стекла, пластобетона и других современных материалов. Не отличаются низкой ценой, обеспечивают качественный водоотвод лишь в том случае, если диаметр труб достаточно велик;
• полимерные трубы на сегодняшний день являются оптимальным вариантом и используются в большинстве случаев при установке дренажной системы частного дома.

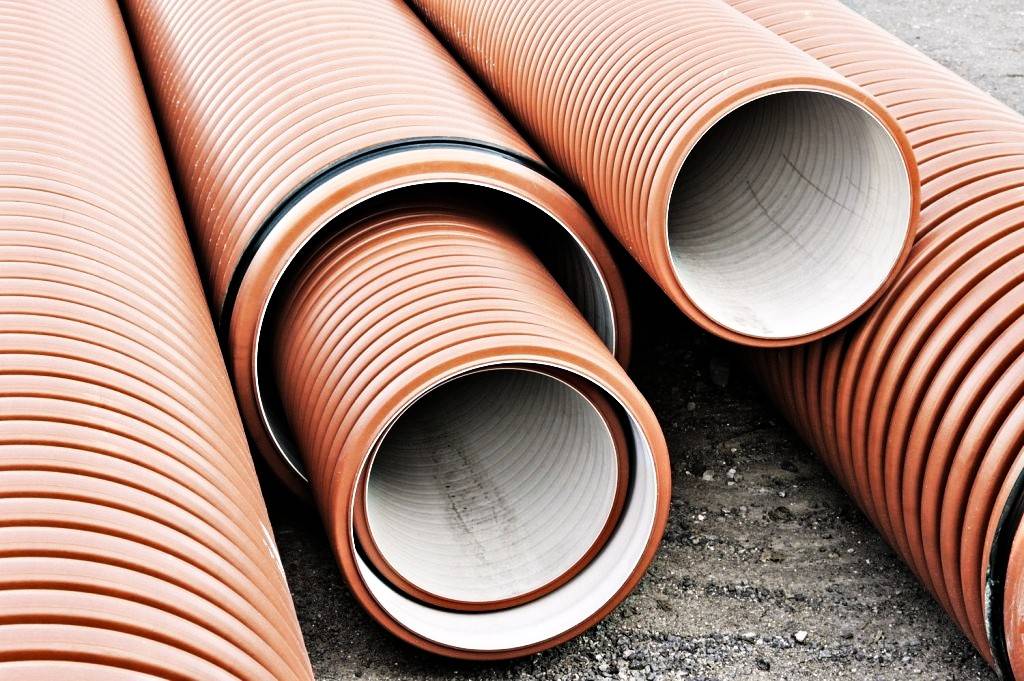

Полимерные трубы для дренажа участка

Защита фундамента от влаги с помощью специальной отмостки

Для отведения дождевых и талых вод устанавливают отмостку фундамента. Прежде всего, необходимо определить глубину отмостки, затем выкапывают траншею, начиная от фундамента. Ширина траншеи должна быть не меньше одного метра. Из нее удаляют все растения, дно засыпают песком, который необходимо утрамбовать, поливая водой, для того чтобы придать плотность. Выдерживают слой в 100 мм. Если вы будете использовать отмостку как дорожку, уложите дополнительный слой из гравия. Поверхность заливают бетоном. Отмостка тоже должна быть под уклоном, чтобы осадки стекали, и фундамент был защищен от воды.

Следующие правила помогут вам правильно установить отмостку. Она должна быть единой по всему периметру, без повреждений. Соблюдайте обязательно уклон. Чтобы бетон обладал водоотталкивающими свойствами, его поверхность покрывают цементом или водостойким клеем.

Отмостка позволяет отвести атмосферные осадки в виде дождя и талого снега на безопасное расстояние, но защитить фундамент от подземных и грунтовых вод она не способна. Поэтому для получения отличного результата необходимо установить как отмостку, так и дренажную систему. Вместе эти системы отлично справятся со своей задачей.

Специальная отмостка и дренаж фундамента фото:

Отмостка фундамента

Установка перечисленных выше систем – работа не такая уж сложная. Данные рекомендации позволят вашему дому простоять долгие годы, и вам не потребуется проводить ремонт или восстановление фундамента и других частей дома.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Отмостка: значение, монтаж

Важный элемент защиты фундамента здания от воздействия влаги — отмостка. Конструктивно — водонепроницаемая полоса, помещенная поверх почвы, на некоторой глубине. Последний вариант — скрытая отмостка.

Воздействие воды на фундамент здания с дренажом, без

Отмостка применяется в строительстве давно. В традиционном виде — хорошо утрамбованный слой глины, толщиной 20-25 см, шириной 120-170 см. Размещается отмостка вдоль стен по периметру здания. Поверхности придается небольшой наклон в 5-10 градусов от стены. Позволяет атмосферной, талой влаге стекать на максимальное расстояние от цоколя, фундамента. Поверх слоя глины часто размещают утрамбованную песчаную подушку, бетонные плиты, тротуарную плитку. Под слоем глины рекомендуется разместить листы утеплителя, например, экструдированного пенопласта, толщиной 10-12 см. Предохранит от потерь тепла фундамент, не позволит растапливать замерзший грунт зимой.

Схема сочетания ливневки, дренажа

Размеры отмостки не должны превышать по ширине дренаж. Стекающая вода должна просачиваться к дренам. Детали конструкции подробно приведены на иллюстрациях.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

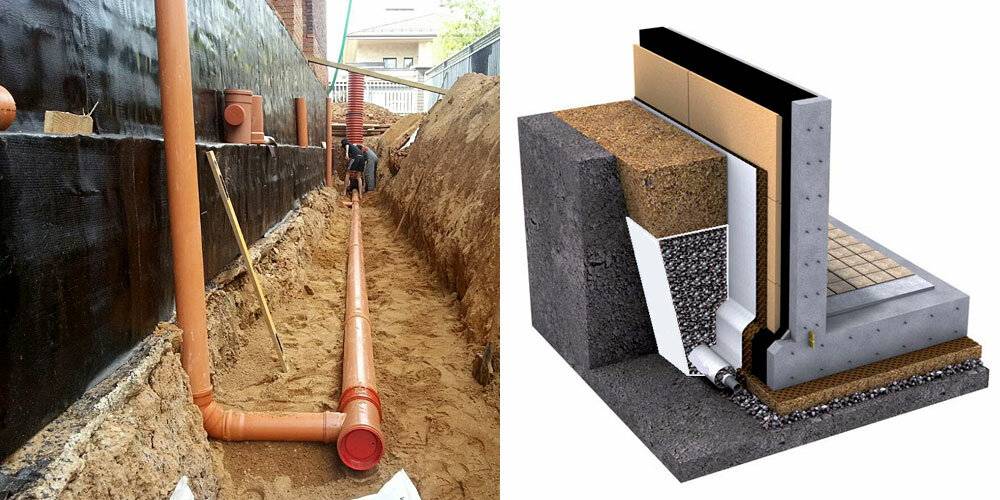

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

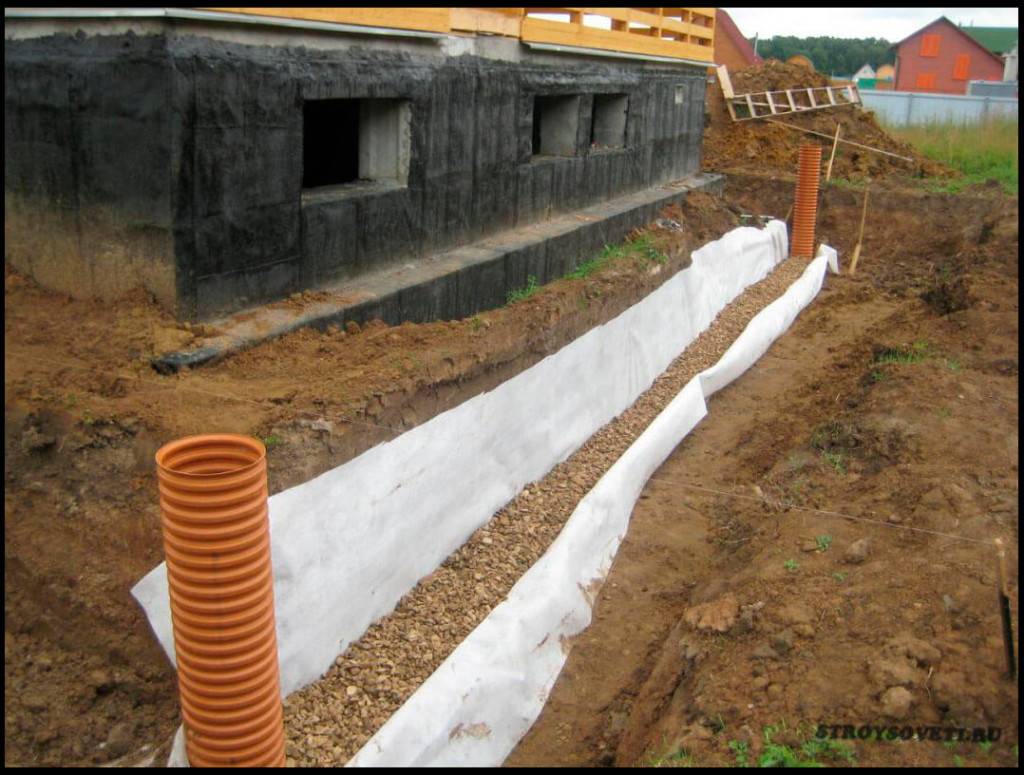

Монтаж дренажных труб в траншее

Как сделать дренаж вокруг дома своими руками

Пристенный дренаж

Монтаж:

• Производится битумная грунтовка фундамента со стороны улицы
• Когда грунтовка подсохнет, она обрабатывается битумной мастикой
• Арматура (2*2 ячейки)устанавливается на мастику
• Через 24 часа, на арматуру накладывается еще слой битумной мастики
• В нижней точке участка обустраивается коллекторный колодец
• Используя уровень, делается уклон рва
• Ров застилается песком. Минимальная толщина слоя 5см.
• Стелется геоткань. Она должна закрыть всю систему, для этого, чтобы она не спадала, и не мешала дальнейшей работе, ее закрепляют на земле.
• На геоткань насыпается гравия 0,1 м
• На гравий устанавливаются перфорированные трубы. Соблюдается уклон.
• Трубы соединяются
• В углах строения устанавливаются ревизионные колодцы, к ним подводится трубы с перфорацией
• От колодцев производится монтаж трубной магистрали, которая транспортирует жидкость к водосборнику. Магистраль также идет под уклоном, для создания самотека.
• Система засыпается гравийным слоем в 10 см и накрывается геотканью внахлест. Для фиксации геотекстиля используют синтетическую веревку.
• Ров с дренажом засыпается песком или дерном.

Кольцевой дренаж

Требуемый материал: трубы с отверстиями (делаются дрелью), щебень, песок, геоткань.

Выкапывается ров на расстоянии в 5-8 м от постройки, ниже уровня залегания фундамента на 0,5м. Система сооружается по периметру и образует замкнутую цепь. Угол уклона начинают делать от высокой точки цепи, отвод воды к водосборнику производят от низшей  точки дренажа. Угол уклона составляет 2-3 см на метр.

Установка:

• Ров застилается слоем песка, покрывается геотканью, края ткани закрепляются на стенках
• На геоткани делается щебневый слой в 10 см.
• Поверх щебня производится укладка труб (минимальный диаметр 0,1м) с отверстиями. Соблюдается уклон.
• На поворотах системы устанавливаются ревизионные колодцы.
• Трубная магистраль покрывается щебнем на 20-30 см.
• Все оборачивается геотканью, ткань закрепляется.
• Ров заполняется песком и укрывается дерном до уровня почвы.

Как выбрать подходящие дренажные трубы для отвода грунтовых вод

Чтобы купить дренажные трубы для отвода грунтовых вод без ошибок, надо не ошибиться с размером

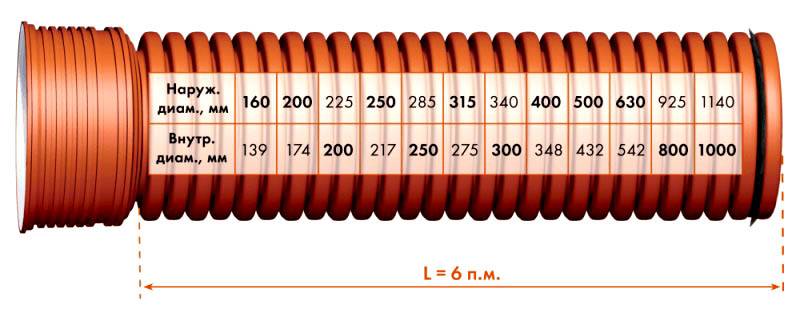

В гофрированных изделиях достаточно велика разница между внутренним и наружным диаметром. Следует помнить об этом, чтобы правильно рассчитать производительность. Длина, как правило, не превышает 12 метров. Толщину стенок подбирают с учетом нужной прочности. Она определяется не только глубиной залегания, но и параметрами находящихся сверху объектов (строений, транспортных коммуникаций).

Для проникновения влаги делают щелевую перфорациюПрименение фабричных труб для дренажа участка в обмотке из геотекстиля ускоряет выполнение монтажных операций, упрощает поддержание высокого качестваДвухслойные конструкции из полиэтилена низкого давления

Такие трубы (для транспортных участков системы) обладают повышенной прочностью. Внутренние гладкие стенки не создают лишние препятствия свободному перемещению жидкости. В стандартной комплектации есть резиновые уплотнители, обеспечивающие герметичность стыков.

Керамические трубы

Изделия из этого материала отличаются долговечностью, большой механической прочностью. Однако они обладают значительным весом, хрупкостью. Такие особые характеристики создают дополнительные сложности при укладке дренажных труб своими руками. Следует отметить, что замерзшая в сильный мороз вода лишь деформирует пластиковую трубу. Подобное воздействие разрушит керамические стенки.

В этом фабричном комплекте фильтрующий слой создан из кокосовых волокон, закрепленных сеткой

Производитель рекомендует создавать траншеи со свободным расстоянием по 20 см с каждой стороны трубы. Необходимо удалить строительный мусор. Вместо гравия и щебня для подсыпки используют очищенный песок (крупные фракции). Геотекстиль в данном случае не нужен. Но надо помнить об увеличении себестоимости за счет применения растительных волокон.

Плоские трубы из полимеров обладают высокой прочностью

Такие изделия можно устанавливать в меньших траншеях, ближе к поверхности. Они не способны быть каналами для свободного перемещения грызунов.

Переходной элемент для подключения к трассе со стандартным круглым сечением

Приобретение дренажных труб: цены, параметры изделий, предложения рынка

Производитель/Модель, артикул	Диаметр, мм	Цена, руб.	Примечание
ООО «Баустоф Дренаж»	110, 160, 200	65-190	Однослойная конструкция, ПНД.
Европласт/20008	63	45-52	4 SN – этот класс жесткости предполагает возможность монтажа на глубине до 2 м.
Европласт/20001	90	57-63	Труба с геотекстилем, перфорацией. Упаковка в бухтах по 50 м длиной.
Европласт/21005	110	112-123	Два слоя: полиэтилен низкого/высокого давления. Допустима установка на глубине до 6 метров.
Европласт/20052	160	358-424	Эти прочные трубы можно устанавливать на глубине до 8 метров. Они оснащены раструбами для быстрого монтажа. Длина – 6 м.
Европласт/20052	160×40 (ширина х высота)	81-87	Плоские трубы с геотекстилем. Трассы можно прокладывать на глубине до 10 м. Поставки в бухтах длиной 25 и 50 м.
FDplast	110	92-95	Перфорация, класс жесткости 8 SN.
ТехПромРесурс	200	230-240	Однослойная труба в обертке из фильтровальной геоткани TYPAR. Длина в бухте – 40 м.

Организация дренажа

Система водоотвода выстраивается в несколько этапов. Рассмотрим особенности каждого подробнее в этом разделе.

Подготовка водоприемников при организации дренажной системы в зоне отмосткиИсточник w-proofing.ru

Подготовка

Здесь необходимо позаботиться о составлении схемы или чертежа, по которому и будет проводиться дальнейшее строительство. Но прежде, чем сделать эскиз, необходимо провести целый ряд геодезических работ. Только после этого можно определить тип дренажа и, как следствие, составлять план.

В подготовительный этап также входит подбор строительных материалов. Для качественного водоотвода под фундаментом понадобятся:

• геотекстиль;
• дрены;
• гравий или щебень;
• песок;
• пластиковый смотровой колодец;
• коллектор;
• дренажный насос;
• фитинги.

В дополнение к этой фурнитуре необходимо приобрести прокладки и решетки. В большинстве случаев они продаются в комплекте к уже готовым дренажным системам. Также их можно приобрести под заказ.

Предположительная глубина для дренажной системы в регионах с минимумом осадковИсточник teplica-exp.ru

В качестве инвентаря для работы можно использовать:

• два типа лопат (штыковая и совковая);
• садовая тачка (для транспортировки грунта);
• уровень;
• трамбовка.

Для перевозки грунта при раскопке траншеи для дренажа можно воспользоваться садовой тачкойИсточник pixabay.com

Что касается дрен, то лучше отдавать предпочтение именно пластиковым высокопрочным конструкциям. Они способны выдержать большую нагрузку. При выборе асбестоцементных труб для водоотвода следует учитывать, что они достаточно увесистые, поэтому для укладки потребуется знать специальную технологию и пользоваться спецтехникой. Дренаж и отмостку вокруг дома таким образом обустроить проще и быстрее.

Строительство дрены для дренажа отмостки возле фундамента домаИсточник saucyintruder.org

Пошаговая инструкция: как выполнить дренаж вокруг дома

Убедившись, что весь нужный инструмент и материалы подготовлены, а схема построена правильно, можно приступать к работе по организации дренажа для отмостки. Выполняется она в несколько шагов:

Подготовка места. В зоне по внешнему периметру дома удаляется весь мусор, срезают кустарники и деревья, которые мешают строительству водоотводной конструкции. Следом проводится раскопка траншеи. С самого начала ориентируются на соблюдение угла, потому что в дальнейшем исправить погрешность будет ложно. Время от времени показатель проверяют с помощью строительного уровня. Что касается ширины траншеи, то она будет индивидуальной. Рассчитывается она с учетом диаметра трубы, к которому еще дополнительно прибавляют 30 см. Отсыпка. Эта операция проводится с помощью песка. Его насыпают на дно подготовленной траншеи с целью выровнять поверхность. Традиционно толщина песочной подушки составляет 10 и более сантиметров. Для этой цели целесообразно отдавать предпочтение исключительно речному песку. Подготовка основания для собирательных колодцев. Для этого подготавливают специальную площадку, дно которой засыпают песком. В случае, если на участке наблюдается достаточно высокий уровень грунтовых вод, тогда площадку приподнимают выше с помощью бетонного 10-сантиметрового основания. Застилка траншеи. Для этого и пригодится геотекстиль

Обращаем внимание, что листы материала должны быть достаточно длинными, так как при застилании они должны выступать на пару сантиметров выше края траншеи. Укладка дренов

Сверху на геотекстиль высыпают щебень средней фракции, толщина насыпи должна быть не менее 10-20 см

Этот слой необходимо разравнивать, чтобы добиться идеального уклона. Затем только приступают к укладке труб, ужа не месте их соединяют между собой фитингами, не забывая про герметики. Все трубы должны соединиться с входами в резервуар для сбора сточной воды. Затем производится засыпка труб щебнем. Вся конструкция сверху укутывается оставшимися частями геотекстиля, поверх насыпают слой песка и тщательно трамбуют его. Затем накрывают траншею грунтом. Колодцы тоже закапывают, а затем устанавливают люк. Следует помнить, что доступ в этот резервуар всегда должен быть.

Устройство дренажа для отмостки на глинистом грунтеИсточник gazobetoneco.ru

Шаг 2. Создание подушки и укладка труб

На утрамбованное дно засыпьте песок слоем 50 мм и утрамбуйте его. Затем уложите геотекстиль с таки расчетом, чтобы его края закрыли стенки траншеи по метру с каждой стороны. Засыпьте геотекстильную подкладку щебнем высотой 20 см. На нее смонтируйте гофрированные (трубы) дрены с перфорацией. Выставьте трубы с уклоном (как показывает практика, по 5–10 мм на 1 метр трубы).

Другими словами, если длина цоколя дома с одной стороны равна 10 м, то между высокой точкой дрены и низкой должна быть разница в 5–10 см. Следует заметить, что уклон труб подбирают в зависимости от состава грунта. Там, где глина, выставляют меньший уклон, для песчаной почвы – больший.

После выставления труб с нужным уклоном засыпьте их щебнем размером не более 16 мм, высотой 20–30 сантиметров. Толщина засыпки зависит от проницаемости окружающего грунта – чем меньше проницаемость, тем толще засыпка. Следите, чтобы щебень равномерно распределился по бокам труб и ровным слоем лег сверху. Затем заверните внахлест края геотекстиля и закрепите их.

Как сделать дренаж вокруг дома своими руками

Пристенный дренаж

Монтаж:

• Производится битумная грунтовка фундамента со стороны улицы

• Когда грунтовка подсохнет, она обрабатывается битумной мастикой
• Арматура (2*2 ячейки)устанавливается на мастику
• Через 24 часа, на арматуру накладывается еще слой битумной мастики
• В нижней точке участка обустраивается коллекторный колодец
• Используя уровень, делается уклон рва
• Ров застилается песком. Минимальная толщина слоя 5см.
• Стелется геоткань. Она должна закрыть всю систему, для этого, чтобы она не спадала, и не мешала дальнейшей работе, ее закрепляют на земле.
• На геоткань насыпается гравия 0,1 м
• На гравий устанавливаются перфорированные трубы. Соблюдается уклон.
• Трубы соединяются
• В углах строения устанавливаются ревизионные колодцы, к ним подводится трубы с перфорацией
• От колодцев производится монтаж трубной магистрали, которая транспортирует жидкость к водосборнику. Магистраль также идет под уклоном, для создания самотека.
• Система засыпается гравийным слоем в 10 см и накрывается геотканью внахлест. Для фиксации геотекстиля используют синтетическую веревку.
• Ров с дренажом засыпается песком или дерном.

Кольцевой дренаж

Требуемый материал: трубы с отверстиями (делаются дрелью), щебень, песок, геоткань.

Выкапывается ров на расстоянии в 5-8 м от постройки, ниже уровня залегания фундамента на 0,5м. Система сооружается по периметру и образует замкнутую цепь. Угол уклона начинают делать от высокой точки цепи, отвод воды к водосборнику производят от низшей точки дренажа. Угол уклона составляет 2-3 см на метр.

Установка:

• Ров застилается слоем песка, покрывается геотканью, края ткани закрепляются на стенках

• На геоткани делается щебневый слой в 10 см.
• Поверх щебня производится укладка труб (минимальный диаметр 0,1м) с отверстиями. Соблюдается уклон.
• На поворотах системы устанавливаются ревизионные колодцы.
• Трубная магистраль покрывается щебнем на 20-30 см.
• Все оборачивается геотканью, ткань закрепляется.
• Ров заполняется песком и укрывается дерном до уровня почвы.

Виды дренажа

Самым бюджетным и простым вариантом считается открытый дренаж. Для его устройства по периметру дома вырывают канавы, имеющие до 50 сантиметров в ширину и глубину около 70 сантиметров. Основным преимуществом описываемого варианта считается простота устройства, но такая система плохо вписывается в общий вид приусадебного участка, поэтому на практике используется достаточно редко;
Как смонтировать дренажную систему, чтоб она осталась незаметной и смогла полностью выполнять свои функции отвода лишней воды. Для этого используются закрытые инженерные коммуникации из пластиковых труб. Заметим, что систему трубопроводов нужно выполнять на гравийной подсыпке с соблюдением определённого уклона. Кроме того, что этот дренаж считается самым эффективным, он отличается максимальными затратами труда и денежных средств;
Засыпной дренаж во многом схож с закрытым типом. Здесь, также как и в первом случае по периметру здания необходимо выкопать траншею. Яму не оставляют пустой, а засыпают боем кирпича или щебнём максимальной фракции, что позволит эффективно отводить лишнюю влагу. Для маскировки в верхней части канавы укладывают небольшой слой срезанного дёрна. Рассматриваемый вид дренажа отличается высокими показателями долговечности, а особенно, если на дно траншеи уложить геотекстиль

Из минусов следует уделить внимание невозможности очистки водоотвода при засорении.
