Фасонные части трубопровода, что это? Область применения.. Предназначение +Фото

Материалы для фитингов

Все соединительные элементы для водопроводной сети классифицируются по материалам изготовления.

Они могут быть:

Фитинги медные для водоснабжения.

Фитинги из меди

Преимущества использования таких изделий:

1. При эксплуатации медных изделий температурный диапазон может составлять от (-200° C) до (+250° C).
2. От воздействия низких температур пластичность и прочность меди не снижаются, а возрастают, в отличие от других материалов.
3. Устойчивость к образованию коррозии, вредному воздействию ультрафиолета. Не подвержены разрушительным действиям многих агрессивных химических соединений.
4. Легкий монтаж медных элементов.
5. Низкий коэффициент шероховатости.
6. Экологически чистый материал.
7. Красивый внешний вид позволяет не маскировать фитинги, а выбирать открытую прокладку, сделав их элементами дизайна.

К недостаткам можно отнести:

1. Высокую стоимость.
2. Несовместимость с другими видами металлов, например: при соединении со стальными трубами происходит электролитическая реакция, что приводит к коррозии металла.

Пластиковые.

Схема монтажа пластикового водопровода

Использование пластиковых изделий – оптимальный вариант для водопроводной системы, особенно если фитинги компрессионные.

Их преимущества:

1. Легкий монтаж.
2. Относительно небольшая цена.
3. Не образуется коррозия. Реагируют лишь на щелочь и прочие агрессивные химические реагенты.
4. Выпускаются самых разных вариантов и модификаций, включая компрессионные фитинги, которые позволяют выполнять соединение в узлах под углом.
5. Использовать можно пластиковые фитинги для питьевого водоснабжения, отопления, отвода воды.

Недостатки деталей:

1. Неустойчивость к ультрафиолетовым лучам.
2. Низкая прочность к механическим воздействиям.
3. Не всегда возможен отвод сточных вод, особенно при расположении канализации в холодном климате.

Из поливинилхлорида – ПВХ.

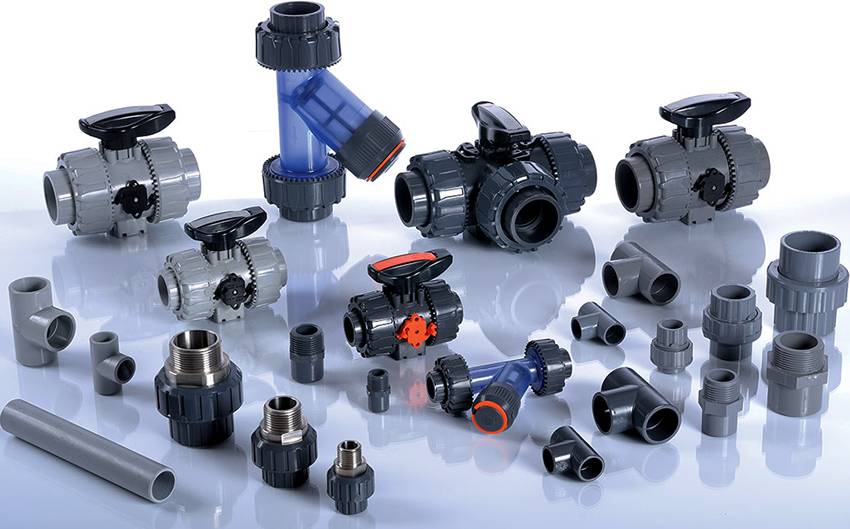

Поливинилхлоридные фитинги

Полиэтиленовые – ПНД.

Фитинги из полиэтилена

Полипропиленовые – PPR.

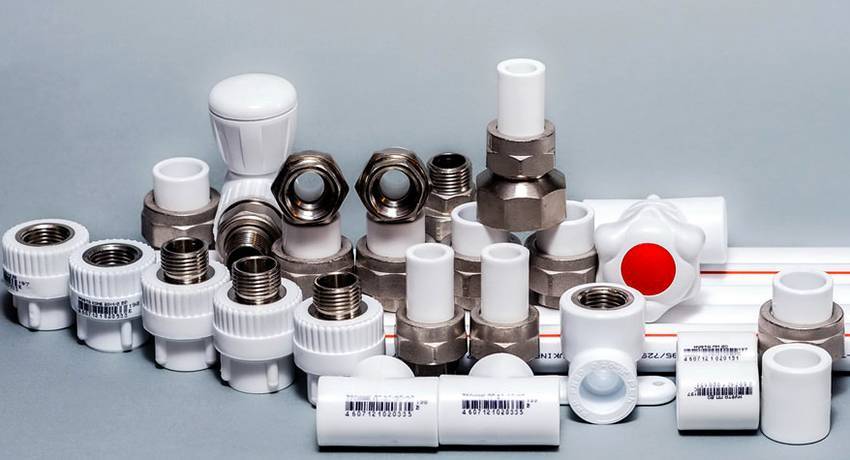

Полипропиленовые аксессуары

Использование фитингов из поливинилхлорида, полиэтилена и полипропилена — очень практичное решение, в котором разумное соотношение качества и цены, по сравнению с изделиями, изготовленных из других материалов.

Отличаются длительным сроком эксплуатации и экологической безопасностью. Выдерживают высокие температуры и большие перепады давления внутри системы.

Латунные.

Латунные изделия

Используются чаще всего домашними мастерами при сборке своими руками самых разных трубопроводов. Ассортимент таких изделий превосходит наборы фитингов из любых других материалов.

Чугунные – тройники, повороты, отводы.

Чугунные фитинги

Применяются такие изделия достаточно редко, но относительная дешевизна удерживает их на рынке деталей для трубопроводов. Это твердые, но достаточно хрупкие детали, боятся сильных ударных нагрузок, особенно в системах с наличием гидроударов — резких скачков давления в трубопроводах с наличием в них жидкости.

Стальные.

Стальные элементы для трубопроводов

Их ассортимент аналогичен чугунным деталям, но чаще изделия выполняются без резьбы, под сварку, включая для трубопроводов, изготовленных из нержавеющей стали.

Технические характеристики

Структура полипропиленовых труб.

Полипропилен (ПП — российское обозначение, а РР — международное) выпускается в России по ГОСТ 26996-86. Является полимером термопластичным, может многократно при нагревании плавиться и восстанавливать свои свойства при остывании. Температура размягчения около 140°C, плавления — 175°C. Химически инертный материал, любые бытовые жидкости на него не действуют. Высокая водостойкость, шумопоглощение, низкая теплопроводность. Рабочая температура от -10°C до +95°C, при которой срок службы, например, сантехнических изделий, доходит до 50 лет.

Три типа полипропилена распространены у производителей изделий:

Тип 1 — гомополимер (состоит из однородных молекул). Слаб к давлению при 40ºC. Максимальная температура до 90°C, минимальная – до 8°C. При 5°C становится хрупким. Химически стойкий к большинству реагентов, в химической промышленности преимущественно и применяется.

Тип 2 — блочный сополимер (состоит из блоков молекул) Очень похожие свойства на тип 1, но эластичен при низких температурах, до -20°C.

Тип 3 — статический сополимер (имеет встроенные включения). Вобрал в себя все положительные свойства других типов, получил собственное название «Рандом Сополимер».

Типы полипропилена.

Полипропиленовые изделия, трубы и фитинги для водопроводов соответствуют российским гигиеническим требованиям. Изготавливаются по ГОСТ Р 53630-2009 «Трубы напорные многослойные для систем водоснабжения и отопления». Группируются изделия в четыре категории: PN 10, PN 16, PN 20, PN 25.

1. PN 10 — трубопровод из них делают в основном для холодной воды с давлением в системе 1,0 МПа (9,87 атм). Это наружные водопроводы, системы пожаротушения и орошения. Применяют для монтажа теплого пола, где температура носителя не превышает 45°C. При соблюдении технологии и условий эксплуатации изделия служат более 50 лет.
2. PN 16 — все то же самое, только рабочее давление выше: до 1,6 МПа и температура до 60°C. Используется реже, чем предыдущая категория.
3. PN 20 — труба с утолщенной стенкой, для холодного и горячего водоснабжения, но с пониженной рабочей температурой теплоносителя – до 80°C. Рабочее давление в системе 2,0 МПа.
4. PN 25 — прочная, утолщенная и армированная труба, выдерживающая высокое давление в 2,5 МПа и температуру теплоносителя 95°C. Применяется часто для горячего водоснабжения и пригодна для российских систем отопления. Трубы и фитинги в этих системах служат более 25 лет.

Все перечисленные трубы и фасонные части к ним служат значительно меньше максимальных сроков, если длительное время испытывают критическое давление или эксплуатируются при завышенных температурах. При сочетании предельных нагрузок и их длительности срок службы может сократиться в несколько раз и составить 7—10 лет.

А если есть какие-то ограничения, то обязательно найдется кто-то, кто их нарушит. И примеры тому есть: разорванные трубы, вздутия и протечки. Поэтому не прекращаются поиски новых технических решений. Так, новинкой можно считать полипропиленовые трубы и фитинги с армированием базальтовым волокном. Это повышает устойчивость труб из полипропилена к высокому давлению и предельной температуре примерно на 20%.

В помещениях с присутствием людей один трубопровод приносит им воду, другой обогревает. Одновременно третий отводит отработанную воду, а с ней и бытовые стоки в канализацию. Образуют сточный трубопровод канализационные трубы диамом от 32 до 1500 мм и разнообразные фитинги. Полипропилен и здесь проявляет свои преимущества перед чугунными аналогами.

Поскольку системы водоотведения безнапорные, то снимаются требования в части устойчивости к давлению. Как правило, отсутствует армирование, уменьшается толщина труб. Это привело к значительному удешевлению канализационной системы из полипропилена. Теперь канализационный трубопровод стал значительно легче, его соединения проще, а монтаж быстрее.

Давление

Еще одной важной конструктивной особенностью всех изделий, составляющих фланцевое соединение, является условное давление, которое может выдержать соединение. Показатели по давлению зависят от геометрических размеров фланца и исполнения уплотнительной поверхности

Фланец стальной плоский приварной (ГОСТ 12820-80, рис.1) и фланец стальной свободный на приварном кольце (ГОСТ 12822-80) выдерживают давление до 25 кгс/см2, а вот фланец стальной приварной встык (ГОСТ 12821-80) может выдерживать давление до 200 кгс/см2.

При этом особенностью данного показателя является то, что он может выражаться в различных единицах измерения: кгс/см2, Па, МПа, атм., бар. Единицей измерения при производстве и обозначении фланцев является кгс/см2.

Основными марками стали для производства фланцев считаются следующие:

• Сталь 20 или сокращенно Ст.20 (регламентируется ГОСТом 8479-70) — сталь конструкционная углеродистая качественная. Фланцев из такой стали ст. 20 распространены чаще всего и их применяют при монтаже различной трубопроводной арматуры в магистралях (вода, пар, и т.д.) с температурой внешнего воздействия не ниже — 40 градусов и внутренней температурой не выше +475 градусов Цельсия.

• Не менее распространенной при изготовлении фланцев является так же марка стали 09г2с, сокращенно ст. 09Г2С (соответствующая ГОСТу 19281-89) – такая сталь конструкционная низколегированная для сварных конструкций. Отличием ее от стали 20, является то, что фланцы 09г2с могут эксплуатироваться с температурами внешнего воздействия до — 70 градусов. И соответственно (нефть, природный газ и т.д.), тем не менее, температура рабочей среды не должна превышать + 475 градусов Цельсия.

• Сталь марки 12Х18Н10Т (соответствует ГОСТ 25054-81) – такая сталь является конструкционной криогенной. Фланцы из стали 12Х18Н10Т разрешается эксплуатировать в агрессивных условиях например, разбавленные растворы азотной, уксусной, фосфорной кислот, растворах щелочей и солей, с диапазоном рабочих температур от -196 до +350 градусов Цельсия.

• Сталь марки 10Х17Н13М2Т (соответствует ГОСТ 25054-81) – эта марка коррозионно-стойкая обыкновенная. Разрешена эксплуатация таких изделий в средах имеющих повышенную агрессивность, обладает устойчивостью против электрохимической и химической коррозии, коррозии под напряжением и др., диапазон разрешенных температур от -196 до +600 градусов Цельсия. Имеет длительный срок службы.

• Сталь марки 15Х5М (ГОСТ 20072-74) обладает свойствами жаропрочности, является низколегированной. Такая сталь используется для изготовления фланцев способных обладать высокой сопротивляемостью окислению при температуре 600-650 градусов. Обладает жаростокостью.

Конечно, кроме перечисленных марок сталей в производстве стальных фланцев могут применяться и другие марки сталей, например: 13ХФА, 10Г2ФБЮ, 08Х18Н10Т, 17Г1С, 10Г2С, 30ХМА, 40Х и другие.

Фитинги для армированных труб из полипропилена

Для соединения армированных полипропиленовых труб используются фитинги прессованного и компрессионного типа, которые выполнены в латунном корпусе.

Для армированных ПП труб применяются компрессионные и прессованные фитинги

Решить вопрос, как сделать разъемное соединение полипропиленовых труб, можно при помощи компрессионного фитинга. Изделие состоит из корпуса, штуцера, обжимной гайки и уплотнительных колец. Соединение трубы и фасонного элемента обеспечивается посредством сдавливания уплотнительного материала при обжиме трубы. Для этого применяется разводной или рожковый ключ, при помощи которого осуществляется закручивание гайки. Соединение характеризуется надежностью и долговечностью. Оно способно выдержать давление до 35 бар. Период эксплуатации составляет около 30 лет.

Соединение полипропиленовых труб без пайки выполняется при помощи прессовых фитингов. Такие фасонные части представлены корпусом и штуцером с обжимной гильзой. Для осуществления герметического соединения понадобится специальный инструмент в виде клещей. Система с такими фитингами способна выдержать высокое давление до 75 бар, прослужив около 50 лет. Ее можно прокладывать как открытым, так и закрытым способом внутри монолитных конструкций.

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

• Детали общего назначения, которые могут использоваться в различных отраслях.
• Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
• Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
• Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
• Для трубопроводов судостроительной или транспортной промышленности.

Как правильно выбрать фитинги

Таблица классификаций канализационных фитингов

• номенклатура;
• способ установки;
• материал;
• тип монтажа;
• диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

Каждая из деталей может быть представлена в нескольких вариантах. Так, муфты бывают ремонтные и с упором, крестовины – с углами 45° и 90°, отводы – с углами 30°, 45° и 90°.

Чаще всего застройщики выбирают наиболее удобные для монтажа пластиковые трубы (из поливинилхлорида).

Пластиковые фитинги для труб пвх подразделяются на два типа:

1. Для устройства внешней части системы.
2. Для внутренней.

Рассматривая инженерную сеть из канализационных труб ПВХ. находим, что в группе комплектующих для наружной канализации присутствуют дополнительные элементы:

• отводы с углами 15° и 67°;
• отводы двухраструбные, оснащенные резиновыми уплотнителями с обеих сторон детали;
• сифоны с двумя коленами;
• обратные клапаны;
• тройники трехраструбные.

https://youtube.com/watch?v=RY7By-qvQGU

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

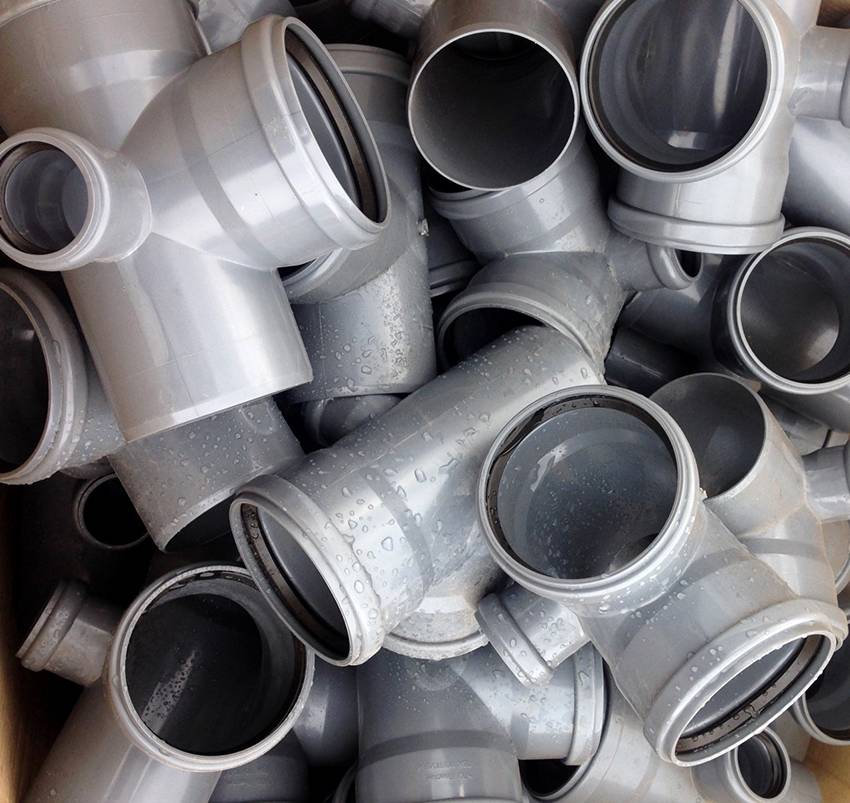

Разновидность фитингов для канализационных систем

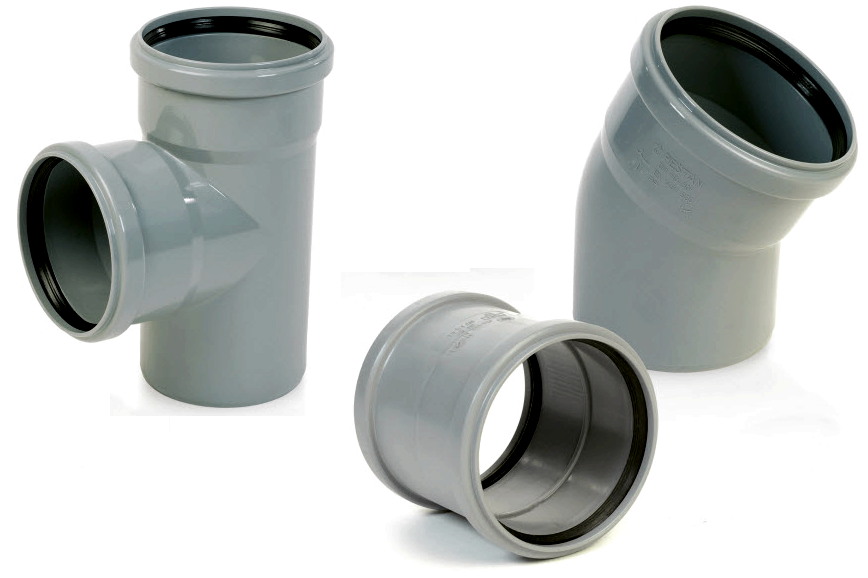

Колено (отвод) типа 22, 50, 45°, 90°. На концах детали конструкцией предусмотрены специальные охватывающие втулки (раструбы). На переходных коленах такие втулки сделаны только на одном конце. Переходные фитинги могут соединяться со стандартными деталями, что заметно сокращает занимаемую конструкцией территорию в отличие от соединений небольших отрезков труб с только стандартными фитингами. Рекомендуется окончание переходного фитинга без раструба устанавливать по ходу потока.

Важные особенности при использовании фитингов систем канализации:

• в трубной системе колена типа 90° объединяются благодаря вертикальным и горизонтальным ответвлениям; • колено типа 45° используют для развязки горизонтальных и вертикальных направляющих канализационной системы; • для организации прямоугольного горизонтального поворота трубы в 90° используют два колена типа 45°; • при узких пространствах в углах, рекомендуется применять стандартное колено типа 45° совместно с переходником типа 45°; • для осуществления небольших поворотов можно применять колена 22, 50 типов; • тройники в качестве фитинга используются при врезке в системе одного трубопровода к другому; • соединить трубопровод под острым углом в 45° можно с помощью фитинга Y-ой формы, а под прямым углом в 90° фитингом T-ой формы; • фитинги Y-ой формы используются в горизонтальных и вертикальных участках канализационной системы; • фитинги T-ой формы используются только в местах перехода с горизонтальной зоны на вертикальный участок; • тройники бывают как с одинаковым диаметром всех трех мест соединения, так и с меньшим диаметром участка ответвлений.

Люки для обслуживания и оценки состояния канализации

Обязательным элементом каждой канализационной системы является люк для обслуживания и анализа системы смотровой люк. С целью стабильной работы канализационной системы смотровые люки необходимо предусматривать в самых загрязняемых участках сети, для оперативного обслуживания (очищения) и анализа трубопровода.

Ревизионный люк под плитку нажимного типа

Различают несколько модификаций смотровых люков:

1. Торцевой люк. Располагается люк на вертикальных трубах с Y-ми врезками, а также на горизонтальных линиях трубопровода канализационной системы. При засорении необходимо извлечь заглушку и сделать зачистку трубопровода. 2. Выносной смотровой люк. При использовании такого люка заглушка располагается на фитинге T-ой формы, находящемся на горизонтальной или вертикальной линии системы. Преимуществом выносного смотрового люка является наличие возможности очищать трубопровод от грязи, как по направлению потока, так и против него.

Быстрый монтаж трубопроводов

Привлекательной особенностью труб и фитингов из полипропилена является быстрота и легкость их монтажа. В индивидуальном строительстве с ним могут справиться жильцы, без привлечения профессионалов. Однако в сложных случаях, а также при централизованном напорном водоснабжении и отоплении монтаж правильнее доверить сертифицированным специалистам. При этом несложные и неответственные работы можно выполнять самостоятельно. Например, канализационные отводы от раковин и ванн, монтаж насосного летнего водопровода и другие подобные работы.

Даже если потребуется какое-то изменение в системе, то это у специалиста занимает 10—30 минут, короче по времени, чем изменения соединений металлических труб. Существует специальный набор инструмента для сварки труб и фитингов.

Виды полипропиленовых фитингов.

Трубопровод монтируют минимум два человека: специалист с навыками работы с паяльником и его помощник. Пайку проводят в проветриваемом помещении. Работают в перчатках, так как при пайке можно нечаянно коснуться горячих деталей сварочного аппарата.

Полипропиленовые фитинги и трубы соединяют следующим образом: отрезают трубу нужного размера и зачищают торец у армированной трубы. Разогревают сварочный аппарат, установленный на специальных ножках, затем берут нужные детали, расплавляют аппаратом внутреннюю часть фитинга и наружную трубу при температуре 260°C. Соединяют, вставляя трубу в фитинг на глубину 15—19 мм, и удерживают неподвижно в течение 2—4 секунд. Соединение готово. После охлаждения оно выдерживает все рабочие нагрузки. Вертикальные фрагменты трубопровода сваривают, удерживая руками детали на весу. Детали при пайке плавят не более 6—9 секунд, затем соединяют и удерживают еще на 2—4 секунды. Таким образом, на одно соединение уходит 10—20 секунд. Мгновенно, по сравнению с металлическими резьбовыми соединениями.

Сегодня полипропиленовые фитинги имеются на рынке в огромном ассортименте: это муфты, тройники, угольники, всевозможные переходники, компенсаторы и многое другое. Большой ассортимент имеется и у запорной и регулирующей арматуры: краны, счетчики воды, вентили, заглушки. Имеются переходные фитинги с металлическими резьбовыми вставками для монтажа с металлическим оборудованием. Это разнообразие позволяет быстро комплектовать любой трубопровод, и только трубу будет необходимо нарезать нужной длины. Специальными ножницами это делается очень быстро, при их отсутствии полипропиленовую трубу режут обычной ножовкой с мелким зубом. На длинные, более двух мов, пролеты ставят компенсаторы термического удлинения — кольца или П-образные.

К стенам трубопровод крепится с помощью специальных клипс. Сначала крепится клипса, затем в нее защелкивается труба. Если есть присоединяемое оборудование, монтаж всего трубопровода происходит очень быстро.

Несколько иначе происходит соединение канализационных труб и фитингов из полипропилена. Соединение раструбом сохраняется, но герметизация происходит за счет уплотняющего резинового кольца. Труба вставляется в раструб до упора, а затем выдвигается обратно на 10 мм. Это обеспечивает компенсацию температурного удлинения. Трубы фиксируют хомутами на стенах и поддерживающих конструкциях.

Что такое фасонный прокат

Прежде всего, фасонный прокат — это изделия металлургической промышленности, производится на крупных металлургических предприятий.

Станки для производства фасонного металлопроката называются прокатные станы. Они довольно внушительных размеров и изделия производимые на них, имеют внушительную длину. Товарный прокат нарезают по длинном от 6 до 12 метров.

Во-вторых, есть сложное пространное определение фасонного металлопроката, с касательными к поверхности, которые пересекаются в точках и т.п. В жизни отличить фасонный прокат от других металлических изделий очень просто. Он в сечении имеет сложную геометрическую форму отличную от круга и квадрата, без замкнутым периметром.

Особенности использования фитингов для труб ПВХ

Еще одной разновидностью полимерных изделий являются трубы из поливинилхлорида. Они нашли свое применение при монтаже систем холодного водоснабжения и канализации. Материал характеризуется прочностью, негорючестью, хорошими диэлектрическими качествами, высокой плотностью, повышенным уровнем жесткости. Трубы из ПВХ стойко переносят температуру транспортируемой жидкости до 65 °С. При сильном импульсном воздействии на трубопровод может возникнуть его повреждение.

Фитинги для ПВХ-труб отличаются такими же качествами, как и сам материал. Поливинилхлоридные элементы можно использовать для создания как внутренних, так и наружных систем водоснабжения и водоотведения.

Для организации последней применяются изделия, созданные из пластмассы особой модификации – непластифицированного поливинилхлорида (НПВХ), материал отличается высоким уровнем механической прочности

Система, включающая такие элементы, способна выдержать большое давление, что особенно важно для наружных напорных сетей водоснабжения и канализации

Фитинги для поливинилхлоридных труб используются как для наружных, так и для внутренних соединений

Разновидности фитингов из поливинилхлорида

В зависимости от способа соединения ПВХ-труб и фасонных частей фитинги могут быть клеевыми, резьбовыми, разъемными, предназначенными для пайки и комбинированными. Первый тип фасонных частей фиксируется к трубе посредством использования холодной сварки. ПВХ-элементы имеют раструбы, в которые входят торцы труб с минимальным зазором, что обрабатываются специальным клеем.

Резьбовые фитинги прикрепляются с помощью патрубка, оснащенного наружной резьбой и гайкой. Элементы изготавливаются из более жесткого полимера, для которого характерен меньший коэффициент эластичности. Такое техническое решение обеспечивает высокую плотность резьбового соединения.

Разъемные фитинги монтируются посредством эластичных резиновых муфт. Такие изделия не способны выдерживать высокое давление. Их целесообразно использовать для монтажа безнапорной системы водоотведения. Фитинги под пайку обеспечивают надежное и герметичное соединение путем применения низкотемпературного аппарата.

Фитинги из ПВХ бывают разъемные, клеевые, резьбовые и комбинированные

В комбинированных вариантах с одной стороны изделия проклеивается патрубок, а с другой его стороны применяется резьбовое соединение при помощи накидной гайки. Такой вариант используется в местах с повышенными требованиями к герметичности и механической прочности креплений.

В зависимости от эксплуатационных характеристик фитинги для ПВХ-труб бывают напорными (для систем водоснабжения), безнапорными (для канализаций и ливневок) и применяемыми для разряженных сред. По назначению фасонные части из ПВХ делятся на соединяющие, разветвляющие и регулирующие.

Полипропилен считается универсальным полимером. При помощи изделий из полипропиленовых труб своими руками с использованием фитингов можно обустроить различные инженерные коммуникации. Элементы из ПНД и ПВХ имеют некоторые ограничения в сфере применения, что связано с техническими характеристиками материала. Для создания надежной и долговечной системы необходимо приобретать фитинги и трубы из одинакового материала, а также немаловажным критерием является правильный выбор способа монтажа элементов сети.

Варианты дымовых труб

Дымовые и вентиляционные промышленные трубы делятся на следующие категории:

• колонная из металла;
• самонесущая из металла;
• фасадная;
• на растяжках;
• ферменная.

Дымоходные промышленные трубы проектируется индивидуально, пусть функция у всех одна, но вот расположение в том или ином производстве накладывает определенные особенности. Проект конструкции дымоходной трубы ведут только профессионалы, соблюдая следующие факторы:

• газы должны проходить по всей высоте конструкции, а удаляться в атмосферу по гладкой поверхности;
• особенности оборудования диктуют расчет и диаметр промышленных труб, чтобы в них создавалась «самотяга»;
• концентрация и рассеивание выбросов должны быть в пределах допустимых значений.

К дымоходным трубам предъявляют особые требования не только при производстве, но и монтаже.
