Какие силы разрушают фундамент
Влага, соприкасающаяся с бетонной лентой, вызывает ряд разрушительных процессов:
- Размывание песчаной подушки, следствием которого становятся оседания и нарушения целостности фундамента.
- Вода впитывается в бетон и разрушает его изнутри в зимнее время.
- При понижении температуры влага, находящаяся в окружающих ленту грунтовых слоях, замерзает, расширяется и начинает давить на подошву или стенки фундамента (морозное пучение грунта).
Чаще всего, эти факторы воздействуют одновременно, что увеличивает опасность для фундамента и всего дома. Понемногу выходят из строя гидроизоляция, отслаивается утеплитель, усугубляя процессы разрушения и меняя микроклимат в доме в худшую сторону.
Ситуация опасная, поскольку все процессы протекают медленно и скрытно, результаты становятся заметны только при появлении разрушений, трещин и других признаков выхода фундамента из строя.
Схемы устройства дренажных систем
Точечный дренаж не нуждается в составление проекта и легко формируется самостоятельно, без привлечения специалистов. Как правило, простая схема состоит из воронки, водоприемника и отводов, которые в зависимости от расположения «точки», подсоединяются к ливневой канализации или закрытой дренажной системе.
Чтобы соорудить точечный дренаж, необходимо произвести следующие действия:
- выкопать ямку размером больше, чем водоприемник;
- забетонировать дно слоем не менее 10 см;
- расположить в подготовленной яме водоприемник;
- подсоединить его к системе водоотведения;
- пространство между наружными стенками водоприемника и откосами ямы забетонировать;
- сверху водоприемника установить решетку.
Обратите внимание! Плоскость решетки должна быть ниже поверхности грунта не менее, чем на 5 см. Линейный дренаж поверхностного типа считается самым распространенным способом отвода воды. По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см
Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения
По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см. Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения
Линейный дренаж поверхностного типа считается самым распространенным способом отвода воды. По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см. Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения.
Линейный дренаж глубинного типа состоит из системы труб с перфорацией, которые сходятся к основной магистрали, имеющей выход к водоприемнику. А уже из него вода выводится в глубокое место или выкачивается. Конструкцию располагают примерно на глубине 1- 2 метра, точное расположение определяют по уровню залегания подземных вод.
Процесс установки закрытого дренажа сводится к следующим действиям:
- роют траншею;
- насыпают на дно слой песка;
- прокладывают трубы, завернутые в геотекстиль;
- устанавливают дренажные колодцы;
- засыпают щебенкой;
- снятый дерн укладывают на место и утрамбовывают.
Классическими способами расположения труб считаются прокладки параллельными прямыми, «елочкой», «змейкой» или трапецией. При выстраивании схемы вычисляют наиболее высокую и самую низкую точки на местности. Чтобы вода не застаивалась, необходимо создать для конструкции из труб и колодцев уклон, поэтому систему направляют от максимальной высоты к низине.
Цена проекта ливневой системы водоотведения
Цена на проектирование дождевой канализации зависит от множества критериев:
- площади канализируемого объекта;
- принадлежность объекта (предприятие или частное домовладение);
- наличие мест сброса ливневых вод;
- согласование в госорганах.
Стоимость услуг по проектированию систем водоснабжения и водоотведения
| Наименование и состав раздела проектной документации | Стоимость, руб/м2 |
| 1.Водоснабжение. | |
| — Пояснительная записка; | 23 |
| — Баланс водопотребления; | 23 |
| — Поэтажные планы с трассировкой хозяйственно-питьевого, притивопожарного и технологического водопроводов; | 23 |
| — Принципиальная схема системы хозяйственно-питьевого, противопожарного и технологического водопроводов; | 23 |
| -Спецификация оборудования; | 23 |
| 2.Канализация. | |
| — Пояснительная записка; | 23 |
| — Баланс водопотребления; | 23 |
| — Поэтажные планы с трассировкой бытовой, технологической канализации и внутреннего водостока; | 23 |
| — Принципиальные схемы бытовой, технологической канализации и внутреннего водостока; | 23 |
| -Спецификация оборудования; | 23 |
| Стоимость комплексный проекта по всем разделам составит 110 руб/м2 | |
| Минимальная стоимость проекта составляет 15000,00 рублей |
Для конечного расчета стоимости проектирования, специалисты выедут на объект для сбора необходимых данных.
Что собой представляет дренажная система
Дренажная система состоит из дренажных труб и дренажных колодцев. Трубы перфорированы: на всем протяжении они имеют сквозные отверстия, расположенные на расстоянии друг от друга. Устанавливают трубы под углом, чтобы вода могла стекать по ним к колодцам.
Колодцы существуют нескольких видов:
- Поворотные или смотровые колодцы. Их устанавливают в тех местах, где трубы поворачивают. Они необходимы для ревизии системы и ей очищения по мере необходимости.
- Фильтрующие колодцы. В них вода фильтруется через слои песка,гравия и щебенки и уходит в глубокие слои почвы.
- Водоприемные колодцы. Их необходимо устанавливать там, где вода самостоятельно не сможет проникнуть в почву на определенной глубине. Например, если грунтовых вод слишком много. Водоприемные колодцы соединены с дренажными насосами, которые откачивают воду в естественные водоемы или канализацию.
Функционирует вся система следующим образом: вода из почвы через перфорации попадает в дренажные трубы, установленные под углом, стекает по ним к колодцам, откуда перенаправляется в глубокие слои почвы, канализацию или естественный водоем.
Таким образом избегают негативного влияния грунтовых вод. Для уменьшения влаги, образующейся из-за осадков, устанавливают ливневые канализации под водосточными трубами домов. Ливневую канализацию соединяют с дренажным колодцем и вся влага выводится с участка.
Какие материалы могут понадобиться
Перед началом выполнения работ следует рассчитать количество необходимых строительных материалов. Это не относится к насыпным субстанциям (гравий, щебень, песок), а касается специализированных деталей и узлов.
Если вы решили монтировать дренаж фундамента своими руками, ошибки могут привести к лишним затратам и снижению эффективности системы. Чтобы избежать этих неприятностей, для расчета следует привлечь специалистов. Например можете обратиться в ]Водолов.
Для обустройства водоотводной системы вам понадобятся: проект или схема дренажа, дренажные трубы, геотекстиль, дренажные колодцы, свободное время или брида строителей.
Дренажные трубы
Применение высокотехнологичных пластиков практически вытеснило металлические изделия для формирования дренажных систем. Современные материалы имеют ряд неоспоримых преимуществ:
- небольшой удельный вес;
- простота монтажа и соединения;
- невосприимчивость к коррозии;
- невысокая стоимость;
- хорошие прочностные качества – возможная глубина укладки в грунт 6 -7 м.
Строительный рынок предлагает специализированные дрены, изготовленные из гофрированной пластиковой трубы различного (100 – 200 мм) диаметра. Перфорация для поступления в трубу воды нанесена заводским способом. Благодаря ребрам жесткости они прекрасно выдерживают механическую нагрузку, внутренняя поверхность гладкая, что способствует самоочистке, а гибкость позволяет укладывать изделие под любыми углами. Дрены предлагаются готовыми к применению в оплетке из геотекстиля, для фильтрации применяется кокосовое волокно. Дренажная система фундамента, выполненная из таких материалов, прослужит долгие годы.
Вместо специализированных труб можно применить канализационные, но придется сверлить перфорацию самостоятельно, что занимает дополнительное время, да и соединение при помощи фитингов не всегда удобно.
Диаметр выбирается, исходя из длины конструкции и объема поступающей воды. Пропускная способность дренов должна обеспечивать поток любой мощности.
Пластиковые колодцы
Кольцевой или пристенный дренаж под любой фундамент не обходится без колодцев. Понадобятся изделия двух типов — ревизионные и накопительные.
- Ревизионные — предназначены для контроля над системой. При обнаружении засора на определенном участке внутрь опускается насос, трубы промываются. Такие узлы устанавливается на каждом повороте или через 50 метров на прямых участках. Стандартный диаметр изделий 600 мм.
- В накопитель попадет вся собранная вода. Если ее много, можно предусмотреть дополнительную емкость. Воду используют для полива и технических нужд.
Для соединения системы понадобятся заглушки, фитинги, переходники и другие мелкие детали. Соединения проводятся по герметизирующим прокладкам, которые обеспечивают отсутствие утечек. Все эти элементы всегда есть в наличии в Иркутске в ]Водолов.
Особенности укладки дренажной системы
Обилие влаги в почве несет разрушительное действие несущих свойств грунта, почвы размываются, становятся рыхлыми, подвижными. Этот процесс грозит обвалом всего дома.
Участки, имеющие торфяную, глинистую, илистую почву, должны быть оснащены дренажом, каким бы не был уровень грунтовых вод. Укладка дренажной системы позволит увеличить срок эксплуатации фундаменты, сохранит подвальные помещения от промерзания и плесени.
Схема фундаментального дренажа
Трубы, обеспечивающие работу дренажа, укладывают вдоль всего дома. Чтобы правильно проложить каналы, нужно точно рассчитать глубину прокладывания труб, отметить линии укладки дренажной трассы на схеме, затем прямо на земле.
Как определить, на какую глубину проложить трубы
Глубина дренажа зависит от глубины фундамента дома, а также от глубины промерзания грунта зимой.
Важно учесть глубину промерзания почвы, потому что трубы прокладывают ниже этого уровня. Если трубы сами покроются льдом, они будут не способны удалять влагу с участка во время паводка, вода зальется в подвалы, дома, значит, средства, ушедшие на постройку дренажной системы, будут потрачены впустую
Уровень промерзания зависит от слоя снега в зимний период. Снег хорошо сохраняет тепло, земля под толстым слоем промерзнет меньше.
Зависимость уровня залегания труб и глубины фундамента
Расчет прост, к значению глубины фундамента прибавляют 0.5 м, на получившемся расстоянии необходимо прокладывать дренаж. Если уровень грунтовых вод во время подтопления поднимется, то они попадут в дренажные трубы, не задев фундамент. Как правило, монтажные работы проводятся в сухое время года, когда уровень воды низкий, это не должно вносить сомнения в расчеты глубины залегания труб. Среднее значение промерзания в Центральной части России равно полутора метрам, учитывая средний слой выпадающего снега, глубина промерзания уменьшается до ста пятнадцати метров.
Далее из получившихся значений, надо использовать наибольшее.

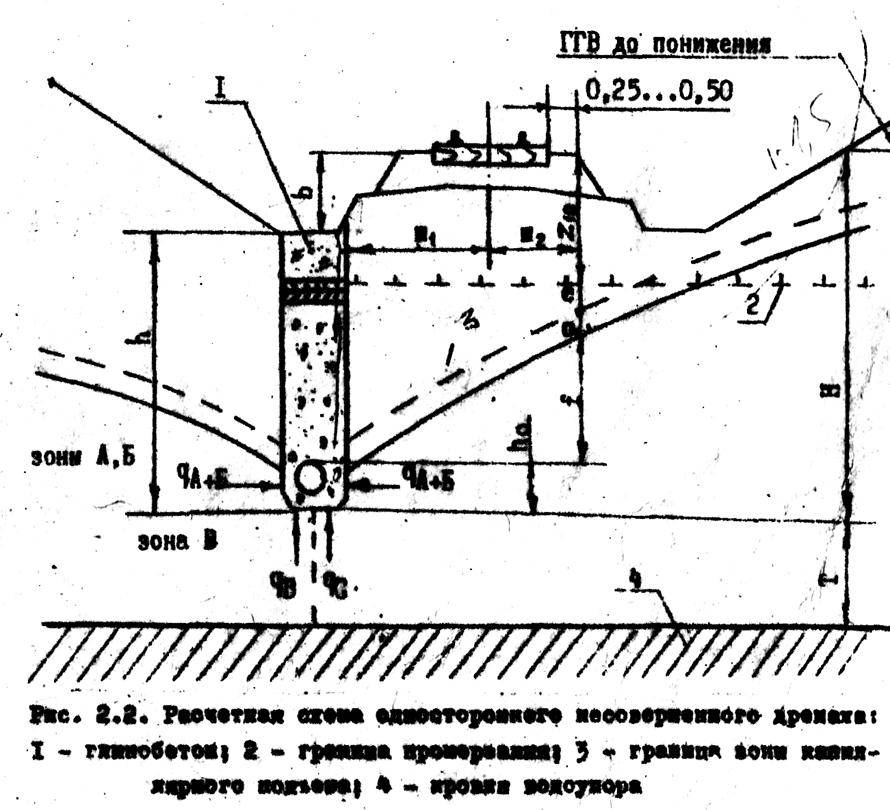

Глубина укладки системы
Один из ключевых вопросов при организации дренажа – на какую глубину укладывать трубы? Чем глубже дренажная система, тем дороже обходится ее обустройство. С другой стороны, дренаж, размещенный недостаточно глубоко просто не будет надлежащим образом выполнять свои функции.
Существует 3 подхода к определению глубины укладки труб:
- Исходя из глубины точки промерзания грунта;
- Исходя из максимальной глубины закладки подземных элементов строения (нижней части фундамента);
- Исходя из глубины размещения водоупорного слоя грунта.
Многое так же зависит от качества. Например, трубы с тонкими стенками не рекомендуется укладывать на большой глубине – давление грунта приведет к их повреждению. Поэтому, сначала определяется плановая глубина дренажной системы, и лишь затем – подбираются трубы.
Точка промерзания
Если дренажные трубы расположены выше данной точки, то не исключена вероятность образования ледяных пробок. В результате, во время таяния снега и накопления грунтовых вод, толку от вашего дренажа не будет. А ведь именно предотвращение весеннего подтопления является одной из основных функций постоянных дренажных систем.
Итак, трубы должны размещаться в районе точки промерзания грунта.
Так как на вероятность промерзания самой трубы влияет целый ряд факторов (высота снежного покрова, диаметр трубы), то обычно практикуется отнимать от нормативной для данного региона точки промерзания грунта 300 – 500 мм. Например, для Москвы, средняя глубина промерзания составляет 1 200 – 1 600 мм (в зависимости от типа грунта). Соответственно, глубина закладки труб может быть 900 – 1 300, если брать минимальную поправку. Ее использования необязательно, но это позволит избежать неоправданно сильного заглубления, что поспособствует некоторой экономии.
Глубина нижней части фундамента
Так как суть дренажа состоит в том, чтобы поддерживать фундамент в сухости, его целесообразно закладывать на 500 мм максимальной глубины фундамента. Такой подход позволит отвести грунтовые воды до того, как они подойдут к защищаемым конструкциям.
Пример: если фундамент уходит в грунт на метр, то глубина закладки дренажных труб составит 1 500 мм. При сравнении двух вышеописанных подходов, применять на практике рекомендуется тот, который дает более высокое значение глубины.
Глубина водоупорного слоя
Этот подход используется редко, так как, в основном, водоупорный горизонт залегает достаточно глубоко. Под водоупорным слоем понимаются, например, глиняные отложения, которые не пропускают воду. Прокладывать дренаж ниже точки водоупорного слоя нет смысла, так как вся вода будет сверху. Оптимальный вариант – укладка труб строго по линии данного слоя, но при условии, что он залегает:
- Вблизи точки промерзания;
- Вблизи точки максимальной глубины фундаментных конструкций.
Если эти условия не выполняются, то заглублять дренаж в поисках водоупорного слоя нет смысла. В сущности, этот подход направлен на то, чтобы предотвратить избыточное заглубление, если рассматриваемый слой расположен достаточно близко к поверхности.
Строительство дома – это мероприятие не только затратное, но и очень ответственное. Любому хозяину своего жилища хочется, чтобы здание прослужило как можно дольше. Для этого фундамент необходимо защитить от разрушительного воздействия грунтовых вод, обустроив систему дренажа. К этим работам следует подойти серьезно, определив тип грунта на местности и решив, какой диаметр должна иметь укладываемая труба. Она может иметь уже готовые отверстия для воды.
Многим эта работа может показаться необязательной. Но на самом деле защита от почвенных вод чрезвычайно важна. Если дренаж построить правильно, то это позволит избежать сырости в подвале и исключит разрушение материалов в основе фундамента. Помимо прочего, дренаж часто необходим на даче или приусадебном участке, где высоко расположены грунтовые воды, мешающие росту кустарников и деревьев.
Расчет необходимого уклона дренажа
Залогом бесперебойного функционирования системы является также соблюдение уклона трубопроводов. Для этого определяют направление стока атмосферных осадков или используют карту высотных отметок местности.
Дренаж представляет собой безнапорную систему, для бесперебойного функционирования которой важно придавать трубопроводу определенный уклон
Уклон расположения труб поверхностного дренажа рассчитывается по такой же технологии, что и при прокладке канализационных труб. Основным помощником в этом опросе выступает СНиП.
Для получения точных значений уклона дренажной магистрали расчет выполняют в такой последовательности:
- В углу постройки определяют верхнюю точку дренажа. От нее отмеряют длину проложенных по периметру дома траншей.
- Суммировав значения длины всех траншей, к полученной цифре прибавляют число, соответствующее расстоянию от нижней точки слива здания до места размещения водосборного колодца.
- Чтобы рассчитать перепад между верхней и нижней точкой системы, за основу берут 1% от полученного расстояния. К примеру, для системы трубопровода продолжительностью 28 метров это значение будет составлять 28 см.
Формы конструкции подземной системы
Подземный дренаж может иметь разную конструкцию:
- 1.Кольцевое строение. Дрены замыкаются в кольцо вокруг здания. Такую конструкцию применяют, чтобы снизить высоту подземных вод, чтобы они не подтопили подвалы строений. Трубы с перфорацией прокладывают ниже слоя промерзания почвы и глубины фундамента, расстояние от стен здания равно пяти – восьми метрам. Кольцевая подземная коммуникация подходит на участках с песчаным грунтом, на участках с уклоном, если грунтовые воды протекают выше основания фундамента.

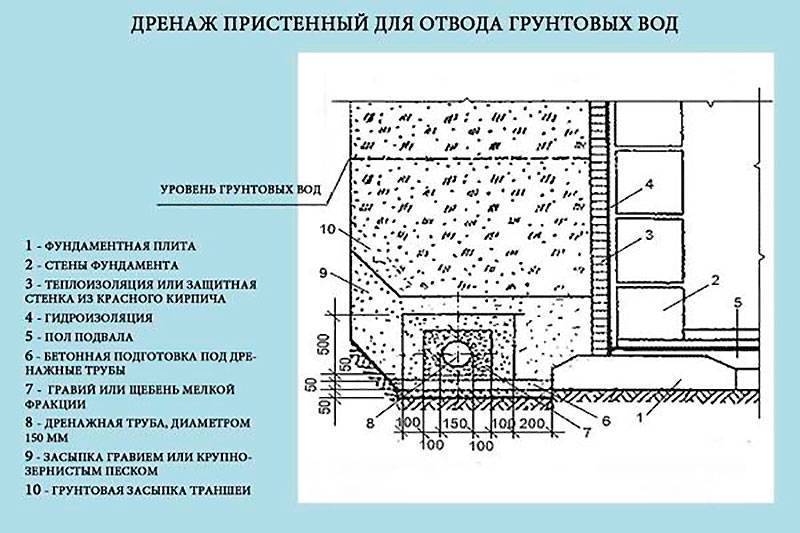

- 2.Пристенное строение. Если грунтовые воды располагаются на полметра от основания и ближе, на участке преимущественно почва из глины, велика вероятность затопления верховодкой. Трубы дренажной системы заглубляют под фундаментом вокруг здания под двухградусным уклоном. Коллекторы собирают воды, которые сами стекают, иногда применяют сбор воды с помощью насоса. Собранной водой можно поливать, либо ее дальше сливают в канализацию.
- 3.Пластовое строение. Монтаж дренажной системы считается одним из сложных. Система осушает почвы от вод, протекающих между пластами с водоупорными породами, способствует подпору подземных вод, когда другие способы прокладки дренажа не справляются со своей задачей. Под подошвой фундамента создают водоем, заполненный дренажными материалами такими, как гравий, щебень или камень. Искусственный водоем уходит в глубину не меньше, чем на тридцать сантиметров.
Части конструкций подземного дренажа подлежат совмещению и хорошо комбинируются между собой.
Правила обслуживания дренажной системы
Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.
Способы устранения засоров:
- промывка садовым шлангом;
- продувание компрессором со сжатым воздухом;
- механическая очистка металлическим тросом с широкой насадкой;
- гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.
Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.
Очистка системы от загрязнений
Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.
Почему стоит выбрать пластиковые трубы
Пластиковые трубы следует выбрать для обустройства по той причине, что они отличаются высокой прочностью. Укладывать их можно на внушительную глубину – до 10 м. Полимерные изделия готовы прослужить достаточно долго – до 50 лет и больше. Их соединение можно осуществить довольно просто, используя специальные муфты. Трубы не придётся монтировать с помощью специальной техники, так как они весят немного. Да и перевозка, а также разгрузка упрощаются.
Перед тем как осуществить укладку дренажных труб своими руками, вам не придется приобретать дополнительный инструмент, чтобы нарезать изделия, ведь осуществить это можно подручными приспособлениями. Для того чтобы исключить забивание труб частицами почвы, обязательно следует использовать фильтры, не пренебрегая этим этапом.
Для описываемых систем понадобятся трубы разных диаметров, но наиболее часто применяются 150-мм и 300-мм изделия. Первые – для отведения небольшого объёма воды, а вот вторые – для систем, которые эксплуатируются под повышенной нагрузкой. Для монтажа можно использовать трубы большего сечения, они ложатся в основу магистральной линии. Более мелкое сечение применяется для ответвлений.
Комбинирование различных типов дренажа
Для выполнения различных задач на участке может располагаться несколько типов водоотведения: мелкозаглублённый поверхностный и глубокий пристенный дренаж, а также ливнесток с крыши, заведенный под землю. В зависимости от конкретных условий участка можно и даже нужно комбинировать различные типы водоотведения, объединяя их в общую систему. Возможно, рациональным вариантом будет свести все потоки воды в один общий сток, если рельеф участка не диктует иное решение. Однако объединение водостоков в общий коллектор не должно снизить эффективность дренажа. Так, не стоит объединять пристенный или кольцевой дренаж в пределах контура здания с иными системами. Нередко застройщики опускают «ливнёвку» с крыши в дрены, чтобы сэкономить на трубах. Мы считаем такое решение крайне неудачным: дрены, предназначенные для удаления излишков влаги из грунта, после дождя наполняются ливневой водой с крыши, не успевая отвести влагу из почвы. Это не только не способствует осушению фундамента, но и может ухудшить условия его эксплуатации. Оптимальным решением является раздельная прокладка дренажа в перфорированной трубе и «ливнёвки» в герметичной сплошной.Объединять их следует ближе к месту сброса, вдали от дома. Если подземная ливневая канализация не подходит по финансовым параметрам, лучше организовать ливнесток поверхностным образом, по лоткам или траншеям.
Дренаж и ливневую канализацию рекомендуется прокладывать раздельно
Тонкости устройства дренажа
В общем и целом устройство дренажной системы не составляет большой сложности.
Фото 9. Одна из возможных схем закрытого дренажа.
Для поверхностного линейного дренажа достаточно подготовить траншею под укладку желобов и уложить их на бетонную подушку или утрамбованную ЦПС. Последний вариант применяется для желобов, интегрированных в дорожки и площадки из тротуарной плитки.
Для глубинного дренажа, призванного понижать уровень грунтовых вод, процесс немного сложнее.
- Прокапывают траншеи, их выстилают геотканью.
- Засыпают гравийную подушку.
- На нее укладывают трубы, обмотанные геотекстилем.
- Сверху все снова засыпают гравием.
- Геотекстиль заворачивают поверх, создавая еще один фильтрующий слой.
Фото 10. Труба глубинного дренажа.
Трубы укладывают с уклоном, таким образом, чтобы вода под собственной тяжестью сливалась в нижнюю точку системы — водосборный колодец. При необходимости устраивают смотровые колодцы — в местах, где дренажная труба делает поворот.
Казалось бы, в конструкции дренажной системы нет ничего хитрого, но это не совсем так.
Неверно рассчитанная система не будет работать и потребует немалых средств на переделку. Вот какие ошибки чаще всего допускают по неопытности:
- Слишком большое расстояние между соседними дренажными трубами в системе.
- Недостаточная глубина залегания труб.
- Слишком близкое расположение колодцев.
- Неправильный (менее трех градусов) или отсутствующий угол наклона.
- Плохое фильтрование сточных вод, ведущее к засорам в системе.
- Неправильный выбор диаметра труб.
Как не допустить ошибок и трат на их исправление?
- В сложных случаях расчет системы стоит поручить профессионалам. Они смогут провести изыскания на участке, рассчитать нужный диаметр труб и схему их залегания, а также обеспечить правильный монтаж дренажной системы.
- Устраивать смотровые колодцы нужно не ближе, чем 50 м друг к другу.
- Прокладывать трубы с уклоном не менее 3 градусов к водосборному колодцу, больше — допустимо.
- Выбирать трубы и материал для фильтрации под тип почвы, в которой они будут работать.
