Общие нюансы установки
Перед тем, как выбрать тип кессона и начать его монтаж, необходимо учесть два параметра участка, где находится скважина:
- уровень грунтовых вод;
- глубину промерзания грунта.
Видео — Кессон для скважины своими руками
Глубина, на которой проходит грунтовка, влияет на выбор типа сооружения и на процесс монтажа. Если УГВ хотя бы в период паводка бывает меньше 3 м, то кирпичный кессон не подойдет. Этот показатель учитывают и при обустройстве дна бетонного резервуара:
- при глубоком залегании грунтовки можно сделать ленточный фундамент и засыпать песчано-щебенчатую подушку, что способствует отведению конденсата;
- если подземные воды близко, то стоит остановиться на монолитном бетонном дне.
Грунтовые воды оказывают особое влияние и на монтаж пластикового кессона по двум причинам:
- При подъеме они могут вытолкнуть легкий резервуар. В таком случае необходимо бетонное основание с анкерами для крепления стропами емкости;
- Близкие грунтовые воды при замерзании приводят к вспучиванию грунта, который начнет давить на стенки кессона. Такую проблему нивелируют цементной засыпкой по периметру камеры.
Обратите внимание! Существуют готовые пластиковые резервуары, по внешней стенке которого предусмотрен выступ для заливки бетонного каркаса
Точка промерзания грунта определяет глубину залегания устья скважины и прохождения водопровода, а значит, и общую высоту камеры. На место расположение оголовка и выхода труб также влияет и размер водонапорного бака и его размещение в кессоне.
Обратите внимание! На подготовительном этапе нужно определиться, будет ли организован дополнительный водопровод для полива и других технический нужд. Он выходит не в дом, а над поверхностью кессона на улицу
Определившись с особенностями грунта и выбрав тип кессона, можно приступать к закупке материалов и непосредственно к монтажу.
Этапы монтажа кессонов своими руками
Монтаж монолитного бетонного кессона
Монолитный бетонный резервуар заливают таким образом:
- На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
- В опалубку устанавливают арматурную сетку.
- Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
- Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
- Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
- Наружные стенки готового кессона обмазывают битумной мастикой.
Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок
В плите важно оставить отверстие под люк
Кессон из ЖБ колец
Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.
С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.
Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.
Кирпичный кессон
С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см
Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня
Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.
Полимерный кессон
Пластиковый кессон с ребрами жесткости
Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.
Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.
Технология установки полимерного кессона:
- Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
- Аккуратно надевают кессон на трубу и опускают вниз.
- Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
- Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
- Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.
Как сделать кессон для скважины из кирпича
Если нужно сделать конструкцию недорого самому, а под рукой есть кирпич (подойдет и бывший в употреблении), то можно использовать его. Для того, чтобы представлять конструкцию, стоит сделать простой чертеж с указанием размеров, это упростит работу.
Инструкция состоит из таких этапов:
Выкопать котлован, чтобы его размер был немного больше, чем будущая конструкция, обычно оставляют запас в 10-20 см с каждой стороны. Это самая трудоемкая часть работ, так как яму нужна достаточно большая.
На дне котлована необходимо соорудить ленточный фундамент под кладку. Его ширина должна быть немного больше кирпича. Оптимальная глубина – 50 см, на дно насыпать слой щебня в 10 см и залить бетон с армопоясом или использовать в качестве наполнителя битый кирпич, бетон и камни. После заливки выждать как минимум несколько суток.
Поверхность фундамента гидроизолировать стеклоизолом или рубероидом, сложенным в два слоя. Кладку начинать от любого из углов, обильно наносят раствор, чтобы он заполнять все стыки, излишки не составит труда убрать.
При сооружении стен постоянно контролировать процесс с использованием уровня и отвеса
Важно вести конструкцию ровно, если постоянно проверять плоскости, вероятность неправильного проведения работы минимальна.
Для укрепления можно армировать кладку через каждые несколько рядов. Когда конструкция достигнет уровня вывода кабеля и трубопроводов, вставить в кладку гильзы из кусков труб, чтобы в стене остались отверстия нужного диаметра
Вывести стены до требуемого уровня, после чего оставить их для высыхания раствора.
Для заливки стяжки на дно уложить армопояс, который должен быть приподнят от поверхности на 5 см. Слой бетона должен быть 10-15 см, на дно можно насыпать подушку из щебня и утрамбовать.
Верхнюю часть можно закрыть готовой плитой с люком, а можно сделать самостоятельно. Для этого уложить трубы или уголки через небольшое расстояние и укрыть конструкцию жестью или досками. Поверх можно залить стяжку, предварительно соорудив армопояс, либо просто насыпать небольшой курган из грунта, чтобы вода во время осадков стекала в стороны.
Изнутри стенки можно оштукатурить или обработать влагозащитным составом глубокого проникновения. Некоторые вообще обкладывают стены старой плиткой, если она есть под рукой.
Инструкция по изготовлению кессона из кирпича
Кессон для скважины из кирпича, сделанный своими руками – отличная альтернатива продающимся готовым конструкциям. Такой вариант является менее затратным.
Сооружение такого вида не требует специальных знаний и большого строительного опыта. Но перед тем как приступить к его конструкции, стоит убедиться, что уровень воды в паводковый период не поднимется на уровень выше трех метров. В противном случае затопления вряд ли получится избежать в виду невысокого уровня герметичности материала.
Этапы сооружения кессона:
- Согласно проведенным расчетам, роется котлован на полметра шире размеров самой камеры;
- Подготовка основания. По периметру будущего кессона копается траншея, глубиной 30-40 см, в которую позже засыпают и утрамбовывают песок слоем в 10 см. Дальнейшие действия зависят от того, какой вид фундамента предусмотрен. Траншею можно укрыть слоем гидроизоляции и залить бетонным раствором, получая при этом монолитное основание, толщина которого не должна быть менее 10 см. Вторым способом является заполнение траншеи щебнем крупного размера, сверху которого заливается песчано-цементный раствор. Использование щебня позволяет избавляться от избытков конденсата. Для дальнейшего этапа необходимо дождаться полного высыхания основания.
- Обрезка обсадной трубы производится на уровне полметра от основания;
- Кладка стен. Для данной цели может использоваться не только новый, но и уже бывший в употреблении кирпич, что никак не сказывается на качестве сооружения. Укладку, как правило, начинают с угла. Во время процесса необходимо контролировать, чтобы все швы были тщательно обработаны раствором, а уровень кладки оставался ровным. Для того уместно использовать специальные приспособления.
- В местах, где будут проходить трубы и кабеля, между кирпичами необходимо установить металлические или пластиковые гильзы;
- Готовые кирпичные стены будущего кессона тщательно отштукатуриваются и обрабатываются раствором, обеспечивающей гидроизоляцию;
- Конструируется крыша кессона. На верхнем уровне кирпичных стенок создается опалубка из досок или балок. Предусматриваются выводы для вентиляции, различных коммуникаций и люк. Сооружение укрывается металлическими листами, на высоте 5 см от нее на сетку выкладывается арматура и заливается бетонным раствором.
- После полного высыхания бетона, крышу засыпают землей до уровня участка.
Готовый кессон оборудуют лестницей, а для создания благоприятной температуры его можно утеплить изнутри пенопластом.
Как самостоятельно изготовить кессон
Чтобы сделать кессон для скважины своими руками, для начала необходимо определиться с материалом, параметрами системы.
Монолитная конструкция из бетона
Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.
Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).
Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.
Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий
Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой
Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.
Конструкция кессона монолитного из бетона.
Работа проводится следующим образом:
- Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
- После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
- Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
- После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
- Через неделю опалубку можно снять. А через 4 недели установить оборудование.
Кессон из бетонных колец
Скважинная система из бетонных колец предусматривает следующее:
- Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
- Заливают дно бетоном и бурят отверстие под трубу.
- Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
- После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
- Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.
Из бетонных колец кессон для скважины.
Бюджетная камера из кирпича
Устройство кессона из кирпича:
- Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
- На фундамент необходимо уложить гидроизоляцию (например, рубероид).
- Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
- После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.
Герметичная емкость из металла
Процесс такой:
- Снова выкапывают яму, подходящую под размер и форму камеры.
- На дне вырезают отверстие для обсадной трубы.
- Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
- Конструкцию нужно обработать защитным слоем.
При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.
Виды кессонов для скважины
Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.
Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.
Металлический вариант
Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.
Из бетонных колец
Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.
Пластиковый вариант
Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.
Самодельный из кирпича

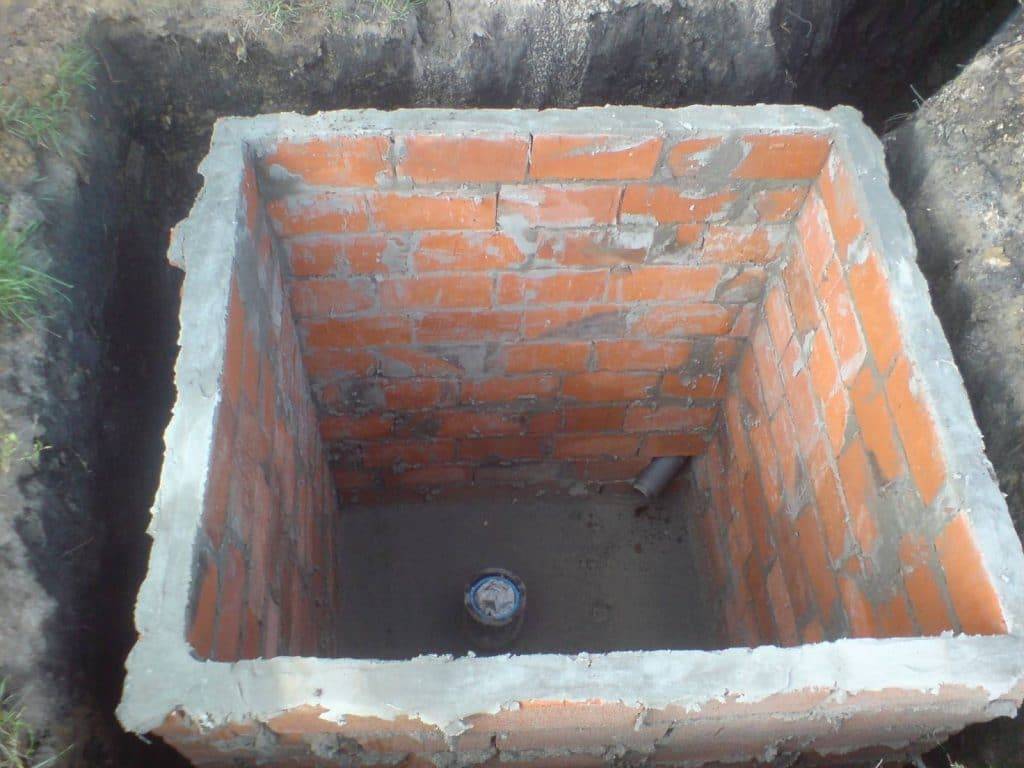

Приямок из кирпича. Изготовление своими силами
Этот вариант считается наиболее простым даже для хозяев, не имеющих большого опыта в строительстве. Перед началом работы фундамент следует гидроизолировать. Кладка выполняется в полкирпича, по кругу или в виде прямоугольника. Швы полностью заделывают, внутренние стороны конструкции штукатурят. При этом оставляют проемы, через которые будут подключены водопровод, электрокабели.
Приямок из кирпича
Перекрытие может быть изготовлено из разных материалов. Наиболее доступным из всех считается древесина: балки и доски. В перекрытии делают люк или дверцу. Прежде чем засыпать землю, нужно позаботиться об утеплении конструкции. С этой целью насыпают керамзит или другой материал, устойчивый к влаге.
Что такое кессон
Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.
Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка
В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.
Виды кессонов
Стандартные габариты кессонов различных типов
Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:
- круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
- квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
- прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.
Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.
Пластиковый кессон имеет множество преимуществ перед другими конструкциями
Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.
Устройство и особенности приямков для скважин
Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

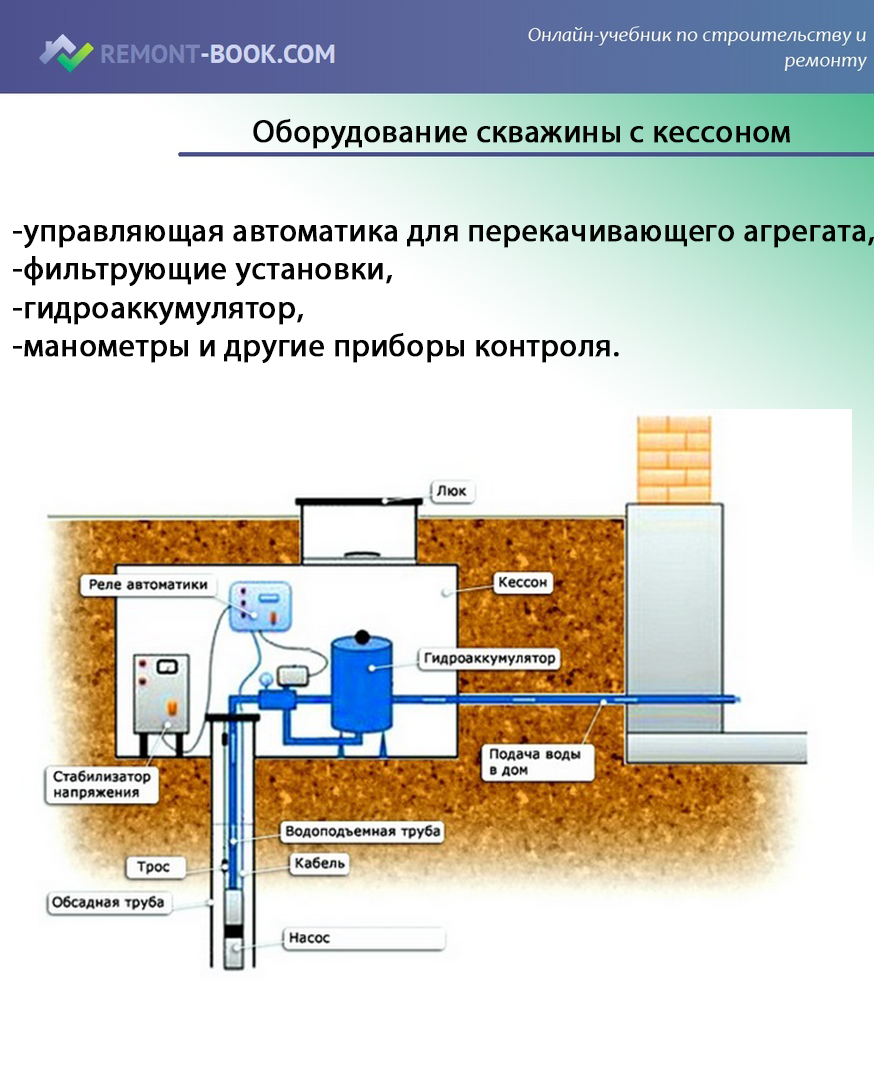

Схематическое изображение кессона для скважины
При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.
Кессон под скважину, изготовление своими руками
Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.
Земляные работы
Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:
- Минимум – 140х140 см;
- В среднем – 190х190 см.
Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.
При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.
Металлические кессоны для скважины
Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.
К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.
Кирпичный кессон под скважину
Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.
Кирпичный кессон
Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.
Бетонный кессон под скважину
Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:
После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.
По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.
Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.
