Создание навеса
Домик для колодца может быть представлен навесом. Для этого предстоит установить две стойки, расположенные одна напротив другой. Они выполняют роль навеса. На них фиксируется ворот, который представляет собой устройство для подъема ведер. Стойки можно вкопать после того, как будет выполнена отделка колодезного кольца. Это изменит порядок работ, но конструкция останется такой же.
При создании навеса вы должны будете сделать боковые треугольники по нужным размерам. Длина навеса будет зависеть от того, где будут установлены стойки. Они могут располагаться за обшивкой или вплотную к колодезному кольцу. Если диаметр последнего составляет 100 см, то примерные размеры навеса должны быть следующими: высота – 72 см, длина ската – 84 см.
Для работы используется брус квадратного сечения со стороной 50 мм. В основе будет лежать брус 50 x 100 мм. Он крепится металлическим уголком с полкой в 50 мм. Сборка осуществляется из оцинкованного профиля, деревянного бруса и металлической профильной трубы.
Строительство домика
Вокруг верхнего бетонного кольца колодца обычно обустраивается бетонная площадка либо укладывается плитка, чтобы не было постоянной грязи от разлитой воды. На таком основании можно возводить деревянный сруб, проложив под него два-три слоя гидроизоляционного материала.
Обратите внимание: после нарезки в размер и подгонки деревянных элементов их следует на два раза (с перерывом на сушку) обработать антисептическим составом, чтобы предупредить гниение древесины. Основание
Конструкция из бруса, которая закрывает с боков наружную часть колодца и служит основанием под крышу, состоит из каркаса и обшивки. Для каркаса требуется 4 вертикальные стойки и 8 горизонтальных элементов, из которых состоит верхняя и нижняя обрешетка
Основание. Конструкция из бруса, которая закрывает с боков наружную часть колодца и служит основанием под крышу, состоит из каркаса и обшивки. Для каркаса требуется 4 вертикальные стойки и 8 горизонтальных элементов, из которых состоит верхняя и нижняя обрешетка.
Каркас обшивается таким же брусом, но можно использовать и подходящие листовые материалы для наружной отделки. Каркас основания начинается с монтажа нижней обрешетки и крепления стоек. Затем устанавливается верхняя обрешетка: ее верхний край должен находиться на одном уровне с краем колодезного кольца – это следует учесть при расчетах и подготовке чертежей. Обязательно проверяйте горизонтальность и вертикальность плоскостей конструкции. При обшивке каркаса следите, чтобы углы получились ровными, а между брусками оставались минимальные зазоры – это предотвратит деформацию обшивки при расширении древесины под воздействием влаги и высокой температуры.
Стойки и ворот. Стойки изготавливают из толстой доски (50 мм) или бруса 10х10 и более (в зависимости от габаритов самого ворота) и крепятся к верхней обрешетке основания. Если крыша и ворот массивные, то стойки лучше сделать длинными и прикрепить к боковинам основания.
Для ворота требуется кусок бревна диаметром от 200 мм. Поверхность очищается от коры, ошкуривается. В торцы врезаются держатели (под них требуется выполнить отверстия диаметром 20 мм и глубиной 50 мм), в стойки – металлические втулки. Тщательно выполняйте измерения, чтобы установить ворот строго горизонтально. В верхней части стойки соединяются толстой доской, расположенной ребром вверх – она будет служить коньком крыши.
Крыша. Опорная рама конструкции монтируется на верхнюю обвязку основания. Размеры подбираются таким образом, чтобы нижний край ската крыши располагался в 15-20 см от основания, защищая его от осадков. Углы рамы соединяются с коньковой доской стойками из бруса, края которых запилены под необходимым углом. Для укрепления системы можно дополнительно закрепить стойки укосами. На стойки набивается обрешетка – сплошная или разреженная, в зависимости от выбранного кровельного материла.
Дверка и обшивка крыши. Саму дверцу можно изготовить из досок и поперечных брусков. Не забудьте смонтировать раму под дверцу при сборке каркаса крыши. Фронтальная часть крыши обшивается досками или брусом, на скаты монтируется гидроизоляция, контробрешетка и подходящий кровельный материал, устойчивый к механическим воздействиям, чтобы отделка не пострадала при постоянном открывании дверцы. Дверцу можно отделать тем же материалом.
Финальный этап – монтаж ветровых досок, чтобы ветер не сорвал обшивку домика.
Видео по теме «домик для колодца своими руками»:
https://youtube.com/watch?v=08NEdrp3QzA

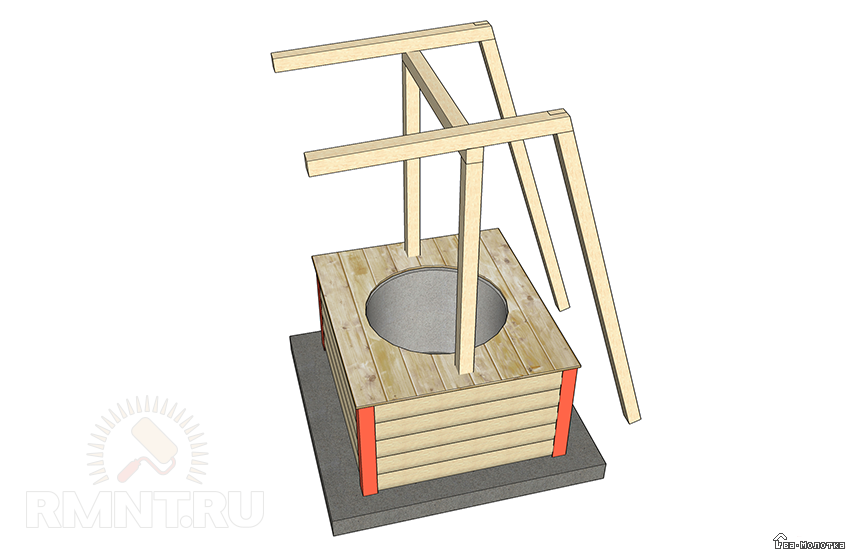

Варианты полуоткрытого домика
Следующий тип домика идеально подойдет для колодцев на открытой местности. Это навес с опущенным задним скатом и зашитыми боковинами, защищающими от сильного ветра.
Верхние стойки имеют ту же высоту и соединяются такой же доской-перекладиной. Но в этом случае вместо треугольных стропил на верхний торец устанавливается балка сечением, как у стойки, и длиной около 1,6 м.
Соединение со стойкой Т-образное, но передний край выпущен на 2/3 длины, а задний завален около 4–5 см.
Задние края горизонтальных балок подрезают вполдерева и соединяют с ещё одной парой длинных балок, следующих до самой земли (отмостки) с наклоном в 60–70°. Получается, что стойки принимают Л-образную форму, на них набивается обрешётка и устраивается кровля. Боковины можно зашить или оставить открытыми.
Как и в предыдущем варианте, ствол колодца должен защитить от мусора. Поэтому поверх цоколя набивается настил из плотно подогнанных досок, в центре устраивается простенькая ляда. Если цоколя нет, колодец накрывается сбитым из досок щитом круглой формы, можно использовать также боковой диск от кабельной катушки.
Чертежи
Существует большое разнообразие домиков, устраиваемых для гидротехнических сооружений, чаще всего их выполняют в виде крышки, домика или беседки.
Первый вариант оптимален в условиях ограниченного бюджета, поскольку является довольно экономичным. Это простая крышка, которая закрывает вход в колодезную шахту на уровне земли. Оборудовать такую защиту довольно быстро и просто, однако необходимо постоянно контролировать крышку, чтобы она была все время закрыта.
Конструкция в виде домика или беседки часто устанавливается на дачах, где прекрасно дополняет ландшафтный дизайн. Как правило, такая беседка имеет специальную защитную дверцу, которая препятствует попаданию осадков, а также защищает воду от попадания мусора. Материалом для изготовления таких домиков служит древесина, которая отличается долговечностью и экологической чистотой.
Чаще всего используют:
- кирпич;
- камень;
- бетонные блоки;
- металлоконструкции;
- бревна.
Домики из камня и кирпича строятся довольно быстро и просто, они отличаются надежностью и могут прослужить на протяжении многих лет. Единственным недостатком такого строения является его низкая привлекательность, поэтому подобные домики будут нуждаться в финишной отделке, что приводит к дополнительным затратам времени, сил и средств.
Очень популярны домики из бетона, этот материал позволяет соорудить конструкцию любой формы – можно оформить ее в виде круговых осей, а можно возвести небольшую возвышенность. Вариантов очень много, однако каждый из них так же, как и кирпич, потребует декоративной отделки – чаще всего используют мозаику или каменные фрагменты.
Домик из металлоконструкций оптимален для участков в стиле хай-тек, он отличается лаконичной формой, строгой геометрией и концептуальностью.
Однако самым популярным материалом для обустройства домиков были и остаются бревна – изделия из древесины гармонично смотрятся в любом ландшафте, деревянный домик имеет исключительно привлекательный внешний вид, а кроме того, надежно защищает вход в шахту. Единственный минус такого материала – это подверженность гниению под воздействием внешних атмосферных факторов. Однако если использовать мореное дерево и обработать его специальными защитными составами, то срок его службы продлится на долгие годы.
Домик может быть и пластиковый, однако такие варианты чаще используются для создания декоративных конструкций.
Колодезные домики могут быть открытыми и закрытыми.
Открытые модели включают несколько основных элементов:
- наземная часть;
- стойки подъемника;
- крыша со стропильной системой;
- дверца на срубе.
Конструкция закрытого типа включает немного другой набор составных деталей:
- стойка с воротом (подъемником)
- дверцы с замком;
- стропила и кровля.
Каждая из таких конструкций индивидуальна и непохожа на другие, стены здесь могут либо составлять единое целое со срубом, либо их роль выполняют скаты крыши, но вне зависимости от особенностей строения, они надежно защищают колодец от непогоды, а также делают безопасным перемещение по участку детей и домашних животных.
Традиционно используют несколько вариантов конструкций.
- Домик-крыша – самый простой домик, который выполнен в виде простейшей треугольной двускатной крыши.
- Чуть более сложным вариантом является сооружение домика в полном смысле этого слова. Такие изделия чаще всего выполняют в виде четырехугольного сруба и оформленной крыши, либо используют бетонные кольца – в этом случае конструкция имеет круглую форму.
- Очень оригинально смотрятся домики-беседки. В этом случае конструкция не полностью закрыта, а частично открыта, крыша крепится на опорах, а дверца оборудована не в самой кровле, а возле основания. При этом само основание может быть любым – очень гармонично выглядит круглое кольцо, бревна с квадратным основание, а также восьмигранный домик.
От выбранной формы зависит проект будущего домика для колодца и особенности его дальнейшего строительства. Традиционно габариты домика должны соответствовать непосредственно конструкции шахты: ряду колец из бетона или форме бревенчатого сооружения. Имейте в виду, что если сделать крышу слишком маленькой, то вода не будет защищена от пыли и грязи, а слишком просторный покров сделает эксплуатацию источника воды неудобной.
Общая конструкция домика
Перед тем, как сделать домик для колодца, чертежи которого уже подготовлены, следует представлять себе общую последовательность работ.
Вначале изготавливается силовой каркас, который по своей форме может быть различным. Готовый каркас крепится на колодец, после чего производится установка ворота. Далее изготавливается, навешивается и подгоняется дверца. Все деревянные элементы обрабатываются антисептиками, а затем вскрываются лаком или лаковой пропиткой. Следующим этапом является финишная отделка домика, обустройство его кровли. В заключение добавляются (при желании) какие-то декоративные элементы.

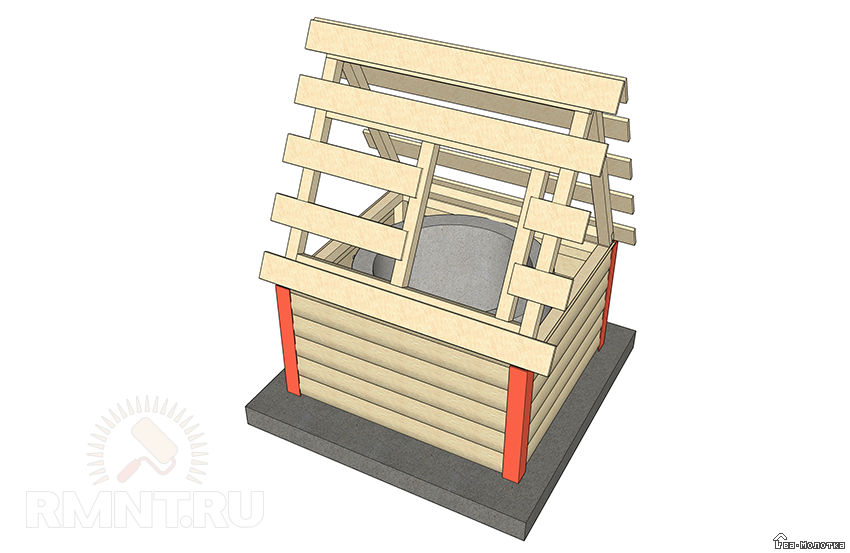

Закрытый домик с дверцей
Каркас закрытого домика следует сооружать одновременно с каркасом цоколя. Из бруска сбейте две прямоугольные рамки, ширина которых соответствует расстоянию между внешними краями стоек. Высоту определяйте сами, но она не должна быть меньше 80 см.
Рамки под наклоном прислоняются к вертикальным опорам: низ устанавливается заподлицо с каркасом цоколя, а выступающие сверху концы стоек подрезаются.
Задняя часть колодца накрывается горизонтальными досками обрешётки с выпуском по 10–15 см с каждой стороны. С передней части внутри рамки следует добавить по две вертикальные и горизонтальные перемычки из такого же бруса для формирования проёма дверцы. Доски нашиваются лишь до середины брусков, остаток используется для плотного притвора дверцы.
Сборка каркаса
Каркас из дерева изготавливается в такой последовательности:
Схема устройства каркаса
1. Измеряется диаметр или ширина оголовка колодца. Этот размер необходимо знать, чтобы рассчитать расстояние между параллельными брусками каркаса.
2. Из бруса 5 х 10 см собирается деревянная рама. Делать это лучше на ровной горизонтальной поверхности, контролируя процесс сборки при помощи строительного уровня. Для скрепления брусков используются гвозди или саморезы.
3. На раме закрепляются 2 вертикальные стойки 5 х 10 см. Их длина будет соответствовать высоте домика. Стойки соединяются между собой в верхней части еще одним брусом. Этот брус выполняет роль конька.
4. Вертикальные стойки соединяются с углами рамы стропилами. В качестве стропильных элементов применяются бруски 5 х 5 см. Для удобства их крепления торцы стоек и рамы желательно обрезать под углом 45 градусов.
5. Со стороны будущей дверцы на раму горизонтально набивается широкая доска, на которую будет ставиться ведро. Достаточно ширины 30 см для устойчивого положения ведра. Доска должна иметь достаточную толщину во избежание ее прогиба под тяжестью ведра с водой.
6. На 3 оставшиеся стороны рамы набиваются более узкие доски. Их ширина должна быть достаточной для того, чтобы колодезный домик прочно удерживался на колодезном кольце.
Сборка каркаса считается законченной. Он должен иметь правильную геометрию, так как возможные перекосы отрицательно скажутся на эксплуатации конструкции. Готовый каркас крепится на колодец.
Каркас домика на колодезном оголовке
Закрытый домик для колодца
В данном случае имеются ввиду домики для колодца с дверцей. Внутри которых находится щиток с крышкой, уберегающей шахту от загрязнения.
Для этого понадобится:
- опорные стойки;
- деревянный брус для крепежа либо металлический профиль достаточной жесткости;
- могут использоваться металлические уголки.
Собирается деревянный каркас и крепится в верхней части кольца. После чего из доски делается плотный поддон с крышкой. Наверху сооружается крыша с качественной кровлей. Расстояние между окончанием кровли и поддоном зашивается при помощи деревянных реек или другого материала.
Таким образом предотвращается задувание бокового ветра, от загрязнения оберегается и само ведро с цепью. Желательно с внутренней стороны стенки и крышу утеплить. В этом случае уязвимой перед морозом остается нижняя часть бетонного кольца.
Закрытый каркас по шагам
Идеальным вариантом будет закрытый домик для колодца, в который можно полностью спрятать верхнее кольцо шахты. По своей сущности его принцип совпадает с предыдущим вариантом, только конструкция опускается до поверхности земли.
В таком случае:
- верхнее кольцо полностью защищено от негативного влияния природных осадков;
- шахта имеет двойную защиту, для добычи воды понадобится открыть дверцу конструкции и крышку шахты;
- при должной теплоизоляции данная конструкция позволит пользоваться домашним водопроводом в течение круглого года.
Существует множество вариантов таких конструкций. Можно использовать любой современный материал и построить домик для колодца, соответствующий техническим параметрам, удобству применения и технике безопасности.
Открытая или закрытая конструкция
Домик для водозабора может быть наглухо закрытым со всех сторон с дверцей или открытым, когда есть только высокие стенки и навес от дождя и солнца.
Открытые варианты более просты в исполнении.
По сути – это просто «зонтик», на который нужно не так много материалов
Но у открытого варианта есть свои недостатки. Первый из них – небезопасное устройство, которое не воспрепятствует человеку или домашнему животному случайно провалиться в колодец. И второе – такой колодец может замерзнуть зимой, так как открытая конструкция не сохраняет тепло.
Закрытые домики более безопасны и надёжны
Их можно сделать утеплёнными, и тогда, если держать дверцу плотно закрытой, вода зимой не замёрзнет. Единственный недостаток – необходимость каждый раз возиться с дверцей и замком, но есть масса вариантов, как облегчить этот процесс.
Виды элементарных домиков для колодцев
Декоративный домик на колодцы может быть представлен в различных вариациях. Самый простой способ — сделать традиционный «скворечник». Для этого сооружения зачастую не требуется чертеж. Посмотрите фото домика.
Традиционный простой домик на колодец
Следующий вариант домика на колодец можно построить с декоративной облицовкой всего и дизайнерским оформлением древесины. Здесь обязательно привлекают опытных столяров и используют наглядную схему. Фото варианта можете посмотреть ниже.
Резной домик для колодца
В отдельных случаях, выполняют один из простых домиков для колодцев, где присутствует ворот — это обыкновенная кровля на стойках. Чтобы обустроить подобную крышу не нужно больших затрат времени и финансов. Все что потребуется, это соблюдать размеры и обработать дерево специальными антисептическими материалами, защищающими декорацию от механического воздействия со стороны погодных условий
Обычная кровля представляется в следующем виде, обратите внимание на фото
Кровля для колодца своими руками
Отделка
Если при строительстве колодца использовали бетонные кольца, то их обязательно надо как-то декорировать. Некоторые виды закрытых колодезных домиков можно рассматривать как модернизированный вариант надстроечной конструкции.
Последовательность строительства особой роли не играет, но все же лучше начинать с обустройства самого колодца, а потом, с учетом толщины и размеров обшивки, монтировать верхнюю часть (закрытую или открытую).
Природный камень
Если поблизости есть выход на поверхность природного камня, то его можно использовать для отделки колодца. Как альтернатива есть еще вариант применения гранитной брусчатки.
Последовательность операций следующая:
- Вокруг колодца вынимают часть грунта (точнее обратной засыпки) на глубину около 30 см.
- Трамбуют дно, засыпают подушку из песка и щебня мелкой фракции (для песчаных грунтов можно использовать только щебень). Поливают водой и уплотняют.
- Выкладывают из камней первый слой, соединяя их между собой цементно-песчаным раствором.
- Выкладывают все последующие слои до края верхнего кольца, заполняя раствором швы между камнями. Также раствором забивают пазухи между отделкой и бетонными кольцами.
- Выравнивают раствором верхнюю часть каменной кладки в один уровень с бетонным кольцом колодезного оголовка.
- Если надстраиваемую часть домика изготавливают из дерева, то между бетоном и рамой обязательно стелют слой рулонной гидроизоляции.
Сруб из бревна или бруса
Этот вариант используют, когда надо построить колодец в русском деревенском стиле, используя стандартные бетонные кольца. Начало строительства проходит точно также, как и в предыдущем способе — подготавливают площадку и формируют основание в виде ленты из камня, чтобы дерево не лежало на земле. Можно также обустроить под каждый угол небольшой столбчатый фундамент, который затем скрыть отмосткой.
Угловое соединение венцов обычно выполняют простейшим способом — в полдерева. При обустройстве сруба надо следить, чтобы дерево не касалось бетонных стенок. Лучше всего, если кольца обклеить рулонной гидроизоляцией.
Обшивка по каркасу
Это один из наиболее распространенных современных способов. В качестве каркаса могут использовать брус или любой металлический профиль, в том числе и тот, что применяют для монтажа гипсокартона.
В качестве обшивки каркаса применяют любые фасадные панели. Но если выбирают виниловый сайдинг, то для колодца лучше подойдет цокольный вариант с более толстой и прочной стенкой.
dizlandshafta
Полезно8Бесполезно1
Закрытый колодец – функциональность и дизайн
Все, о чем говорилось выше, справедливо и для закрытых колодцев, исключая особые требования к дизайну стоек и стропил, которые в закрытых домиках спрятаны за стенками. О стенах и поговорим особо.
Собственно, стены домика призваны решать определенную функцию – максимально защищать воду от загрязнений, беречь оборудование, в том числе насосное, от кражи и препятствовать промерзанию колодца в суровые зимы.
Закрытый домик для колодца
Как правило, при строительстве закрытого домика своими руками, стены делают из деревянных реек, вагонки, облицовочного деревянного профиля – по подготовленному каркасу. Причем это справедливо для колодцев с деревянным и каменным срубом. Кстати, особое оформление сруба в данном случае не обязательно, его можно спрятать за стенами.
Домик для колодца с металлической черепицей
Особняком стоит минималистичная конструкция «шалаш», в которой роль двух стен выполняет крыша, обычно – из профилированного металлического листа, а две других выполняются из материала сруба. Трудно назвать такие сооружения архитектурным шедевром, но свою службу они исполняют исправно.
Стандартная конструкция домика для колодца
На колодце в стенке домика делают достаточно большую дверцу, закрывающуюся на замок – в нее должно свободно проходить ведро, полное воды.
Выбор места для колодца
Перед тем, как своими руками выкопать колодец, требуется правильно определить, на какой глубине залегает горизонт с питьевой водой. После чего следует рассчитать и приобрести нужное количество бетонных колец и оборудование, необходимое для строительства гидротехнического объекта и водораспределительной конструкции. Большое значение имеет место и время для копки.
Их выбор зависит от ряда факторов, среди которых:
- Результаты геологоразведочных работ. Имеется немало способов, как можно отыскать воду на определенной территории, но самым надежным считается проведение геологических исследований в конкретной местности.
- Сведения о близко расположенных источниках. Желательно расспросить владельцев соседних участков, на какую глубину они выкопали колодцы и какого качества в них вода.
- Пригодность водного источника для питья. Как уже говорилось, пробу воды необходимо сдавать в ближайшую санэпидемстанцию для проведения химической и микробиологической экспертиз. Ее сотрудники проанализируют наличие химических веществ и болезнетворных микроорганизмов в жидкости и их концентрацию.
- Тип грунта. От этого зависит, насколько сложной будет копка колодца своими руками и необходимость применения специального оборудования и других технических средств. В результате их использование отражается на общей стоимости обустроенной гидротехнической конструкции. Тяжелее всего построить колодец на каменистом грунте.
- Особенности рельефа местности. Наибольшие затруднения возникают в случае необходимости устройства колодца на холмистом склоне. Проще всего его будет обустраивать на ровном участке.
- Расстояние до разных источников загрязнения. Колодцы нельзя выкапывать близко к компостным кучам, выгребным ямам, септикам, хозяйственным постройкам для содержания домашних животных. Гидротехнические сооружения нужно располагать от них на значительном удалении. Колодцы лучше не размещать в низинных местах, куда стекают атмосферные осадки и жидкость с примесью сельхоз удобрений.
- Расстояние до жилого строения. Для владельцев дома удобнее всего, когда источник воды к нему находится близко.
Место для колодца не должно создавать помехи проезду и не перекрывать свободный доступ к подсобным помещениям и хозпостройкам. При обустройстве объектов водоснабжения и канализации нужно ориентироваться на положения СНиПа 2.04.03-85, чтобы не допустить загрязнения источников воды для питья и подмывания оснований строений. Так, расстояние от колодца до уличного туалета не должно быть менее 8 метров.
Разновидности конструкций
По существу, любое подобное сооружение выполняется в виде глубокой шахты, достигающей подземного водоносного слоя. От глубины разработки напрямую зависит качество питьевой жидкости. Ближе к поверхности располагаются залежи H2O пригодной исключительно для технических целей (полива). Из-за большого количества загрязнений, попадающих под землю вместе с дождями и талым снегом, пить такую воду нельзя. Зачастую даже после дополнительной фильтрации.
Абиссинский
Для его возведения в месте залегания водных ресурсов разрабатывают неглубокую шахту (всего 5-10 метров). Колонна обсадки представляет собой перфорированную трубу. Через небольшие прорези внутрь поступает жидкостная среда. Чтобы поднять ее, используют ручную помпу или поверхностный насос. Живительную влагу из такого вида колодцев нельзя назвать чистой. Для применения в быту требуется установка очистной системы.
Шахтный
Пожалуй, это наиболее распространенная разновидность конструкций, применяемых дачниками на своих загородных территориях. Шахтное углубление выполняется на глубину до 15 м. Для постройки источника задействуют кольца из железобетона или пластика (довольно популярный в последнее время материал). С помощью спецтехники построить такое сооружение не составит труда. Однако можно обойтись и без нее. Конструктивные особенности позволяют выполнить работы, имея в наличии только лопаты, ломы и емкости под жидкость и грунт.
Ключевой
Обычно землевладелец принимает решение оборудовать такое сооружение, когда на его земельном наделе имеется место выхода воды на поверхность — ключ. Происходит подобное, когда водоносная жила встречает на своем пути препятствие (твердые породы) и поднимается наверх. Очень удобно, когда родник есть на дачном участке. Средств и времени на его разработку уходит совсем немного.
