Описание и технические характеристики
Система подходит для создания автономной канализации, когда невозможно подключение к централизованной трубе. Ее применяют для жилых домов, дач, коттеджей, маленьких коммерческих объектов, к примеру, для магазина.
Устройство должно быть подключено к электропитанию, в день оно потребляет 1,5 кВт для обслуживания насосного оборудования и компрессора. Сам резервуар изготовлен из пластика, что дает следующие преимущества перед металлическими изделиями:
- период эксплуатации до 30 лет;
- доступная цена;
- малый вес;
- невосприимчивость к коррозии.
Основные достоинства септика Топас 5 – удобство при эксплуатации и хорошая степень очистки стоков. Конструктивно станция биоочистки поделена на несколько секций, выполняющих разные функции – отстаивание и очищение. Движение рабочей среды по отсекам осуществляется за счет прикрепленного насоса в модификациях ПР и самотеком – в других.
Схема Топас 5 содержит два вида очистки:
- Отстаивание. В ходе данного процесса происходит первичная обработка отходов – более плотные опускаются вниз, жирные и плавучие – вверх. А средняя часть, преимущественно состоящая из загрязненной жидкости с небольшим количеством примесей, проходит через трубу в следующий отсек.
- Биоразложение. Все органические отходы под воздействием бактерий разлагаются на составляющие. Жизнедеятельность микроэлементов и их активная работа поддерживается принудительной подачей кислорода.
Благодаря высокоэффективным способам чистки Топасом 5 стоки очищаются на 96-98 процентов. Такая жидкость может быть использована для полива огорода, а также слита в водоем или грунт без экологических последствий.
Изделие подойдет не каждому владельцу, рекомендуем свериться с техническими характеристиками перед покупкой:
- Среднее количество пользователей – до пяти человек. Важен расход водного ресурса за сутки. Если в канализацию уходит около 1000 л ежедневно, это считается нормой.
- Объем первичного отсека (куда поступают стоки) – 220 л. Единовременно в резервуаре помещается не более 220 литров, но спустя час работы часть отходов уже будет перекачана в другие баки.
- Скорость переработки рабочей среды у Топас – 1 кубометр (1 000 литров) в сутки.
- Мощность аппарата – полтора кВт в 24 часа. Для сравнения – это электромощность обычного чайника или стиральной машины в момент нагрева.
- Масса полого устройства (без рабочей среды) – 230 килограмм.
- Габариты – 110 на 120 на 250 см.
Установка септика Топас своими руками
Ещё недавно биологическая очистка стоков считалась недопустимой роскошью для рядового обладателя загородного подсобного хозяйства. И только в последние десятилетия ситуация кардинально изменилась, что связано с появлением септиков, в частности, очистных систем под названием «Топас».
Устройства этого типа обеспечивают высокое качество очистки стоков за счёт их разложения под воздействием микроорганизмов (бактерий), не сопровождающегося образованием отходов, загрязняющих окружающую среду.
Установка септика Топас своими руками с технической точки зрения довольно проста и может быть выполнена любым пользователем, которому хотя бы раз приходилось обращаться с подобным оборудованием. Однако перед его монтажом, а лучше перед покупкой, желательно ознакомиться со всеми достоинствами септика и принципом работы устройства.
Достоинства устройства
К основным достоинствам септика Топас следует отнести:
- высокую эффективность очистительных процедур;
- малое энергопотребление;
- прекрасные показатели герметичности и низкий уровень шума, создаваемого устройством во время работы;
- компактность и простоту обслуживания.
Отметим также, что при приобретении очистительного оборудования вам предоставляется возможность индивидуального подбора септика под нужды семьи (в зависимости от её количественного состава). Так, модель «Топас-8», например, предназначена для обслуживания семьи из восьми человек, а «Топас-5» подойдёт для семейства из пяти членов.
Устройство и принцип работы
Основные очистительные процессы, протекающие в отстойных резервуарах септика, являются результатом жизнедеятельности специальных бактерий, питающихся органикой и разлагающих её на готовые к утилизации элементы.
Отличительной чертой рассматриваемого нами прибора является то, что вся его конструкция выполнена в виде компактного модуля, благодаря чему монтаж септика заметно упрощается.
В устройстве имеются четыре камеры и два встроенных компрессора, служащих для поддержания работы бактерий, благодаря чему процесс разложения ускоряется.
Первая камера, оснащённая специальным поплавковым реле, служит для сбора стоков и их отстаивания (с выпадением на дно крупных частиц грязи). При наполнении камеры до определённого уровня реле включает компрессор, после чего стоки принудительно перемещаются во вторую камеру.
Пройдя через фильтр грубой очистки, установленный на входе второго отсека, жидкие отходы поступают в зону воздействия микроорганизмов и очищаются от органических составляющих. Для ускорения процесса брожения в камеру с помощью компрессора закачивается кислород, что способствует перемешиванию стоков с активным илом, выступающим в роли своеобразного фильтра.
Насыщенные бактериями и кислородом нечистоты поступают затем в третий отсек, используемый в качестве вторичного отстойника. В четвёртой камере производится окончательная очистка воды, которая по специальному каналу покидает септик.

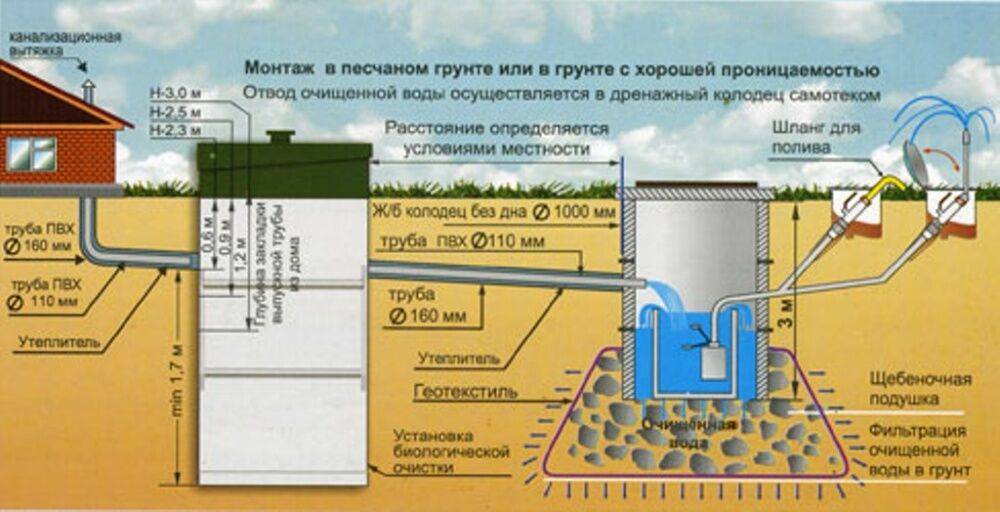

При выборе места под обустройство прибора следует придерживаться приведённых ниже рекомендаций:
- Септик должен располагаться в котловане, удалённом от жилых зданий не менее чем на пять метров.
- Размеры котлована выбираются в зависимости от модели септика, а стены его закрываются опалубкой или выкладываются из кирпича.
- На дне котлована подготавливается песчаная подушка толщиной порядка 150 мм.
Монтаж септика (его спуск) осуществляется с помощью системы тросов, продёрнутых через специальные отверстия, имеющиеся на ребрах жёсткости изделия.
После установки септика в котлован к нему подводятся все необходимые коммуникации и в первую очередь канализационная труба. Глубина врезки входной трубы, как правило, на 70–80 см ниже уровня земли и зависит от удаления станции от вашего дома. При расстоянии в 10 м от котлована до дома, врезка трубы выполняется на глубине порядка 70 см (при этом в самом доме канализационный отвод делается на глубине 50 см).
После установки осуществляется полная герметизация и теплоизоляция корпуса прибора. Эти мероприятия должны проводиться в соответствии с инструкцией, прилагаемой к изделию.
Для подвода электроэнергии можно будет воспользоваться кабелем марки ПВС сечением 3×1,5, прокладываемым в гофрированной трубе по той же траншее, что и канализационная труба.
И на последнем, наиболее ответственном этапе обустройства прибора, производится его засыпка выбранным ранее грунтом, что сопровождается выравниванием давления на его стенки. С этой целью, по мере подсыпки земли, камеры септика постепенно заполняются водой, компенсирующей избыточное давление грунта на стенки устройства.
Правила эксплуатации и обслуживания станции, удаление ила
Чтобы септик прослужил долгие годы, необходимо соблюдать инструкцию по его применению и предоставить правильное обслуживание устройства.
Смотреть видео – выбираем септик, плюсы и минусы
Стоит обратить внимание на такие рекомендации:
- Нельзя допускать, чтобы в систему проникали щелочи или кислоты. Эти вещества уничтожают микроорганизмы аэробного типа.
- В резервуары не должны попадать продуктов с гнилью или грибов. Во время их разложения появляются организмы, разрушающие систему.
- Твердые частицы, камни или песок могут вызвать поломки устройства.
Для канализации автнономного типа требуется специальное обслуживание, предполагающее откачку ненужного ила. Подобная процедура должна выполняться несколько раз в течение года. Осадок убирается с применением дренажного насосного оборудования. Отработанная иловая масса может применяться, как подкормка для растений неплодоносных сортов. Кроме того, каждый месяц необходимо выполнять очищение фильтров. Мембраны компрессоров меняются раз в год. Через каждые 11—12 лет необходимо проводить полное очищение системы, а также нужно менять аэраторы.
Чтобы убрать ил не требуется ассенизаторская техника, это можно осуществить с помощью насосного устройства. Сначала убирается шланг откачки, ослабляется крепеж, снимается заглушка, а затем производится откачка. После этого нужно долить воду в отстойник до требуемого уровня.
Принцип обслуживания септика Топас + видео
Смотреть видео – схема работы септика Топас
Схема работы септика Топас от Топол-Эко
Септик требует систематического обслуживания. Уход за септиком Топас не требует специальных навыков. Любому владельцу конструкции доступны следующие манипуляции:
- Осмотр работы станции.
- Визуальная оценка чистоты воды.
- Удаление отработанного материала из емкости приемки с помощью дренажного оборудования или эрлифта.
- Замена компрессорной мембраны.
- Очищение емкости от непереработанного мусора
Все эти действия нужно выполнять 3-4 раза в год.
Преимущества и недостатки
Устройство на участке септика без откачки имеет неоспоримые преимущества перед другими видами:
• отпадает необходимость установки инфильтратора, что сокращает расходы на монтажные работы и предотвращает ущербность ландшафтного дизайна;
• благодаря применению особых колоний бактерий нет нужды обустраивать вентиляционную систему, а значит, неприятные запахи не распространяются по участку и соседним дворам;
• самое простое обслуживание, не подразумевающее большие траты;
• высокая сопротивляемость станции очистки к бытовой химии, попадающей через канализационную трубу в камеры септика;
• соответствие объекта санитарным и экологическим нормам;
• возможность сделать септик собственноручно.
Для объективности рекомендуется ознакомиться с недостатками применения септиков без откачки:
• перед обустройством станции очистки следует рассчитать бюджет, чтобы исключить лишние траты (сама конструкция стоит также немалых денег);
Водоснабжение частного дома
• необходимость точных расчётов поля фильтрации и дренажной прослойки;
• на качество работ оказывает влияние тип почвы, поэтому предварительно проводятся исследовательские работы;
• запах от септиков хоть и небольшой, но исходит (особенно в бетонных конструкциях), из-за этого на участке подбирается отдалённое от дома и зон отдыха место.
Минусы устройства
Несмотря на то, что достоинств у оборудования много и оно пользуется таким спросом, можно все-таки отметить несколько минусов:
- Каждая такая станция полностью энергозависима. Для того чтобы обеспечить бесперебойную работу компрессоров и насосов, придется подключить станцию к электропитанию. Конечно, при незначительном отсутствии света все будет функционировать, но если произойдет какая-то поломка и его не будет сутки или даже больше, то вся работа вашей системы просто встанет.
- Стоимость оборудования высока, далеко не все могут позволить себе такое удовольствие. Если сравнить биологическую станцию для очистки стоков, то конечно они стоят немного, но и выполнить всех функций, к сожалению, не могут.
Отправляясь в специализированный магазин для приобретения устройства, обязательно заранее решите для себя, что именно вам нужно. Если вы идете с конкретной целью просто сэкономить, то конечно проще купить простое оборудование. Но в том случае, если вам нужна действительно хорошая и качественная очистка, то приобретайте именно септик Топас. В целом принцип работы энергозависимого септика марки Топас прост, разобраться в этом сможет даже неопытный человек.
Особенности конструкции
Тополь Эко-Гранд является примером септиков конструкции all-in. Главной особенностью колодцев такого строения является то, что все секции расположены в единой емкости – это позволяет значительно снизить расходы на уход и уменьшить время переработки и отстаивания стоков.
Фото — принцип работы
Как и подавляющее большинство септиков с такой конструкцией (Астра, Топаз, Танк), Тополь состоит из патрубка, подключенного к канализации, отстойника или первичной емкости, вторичного бака, где производится дополнительная доочистка и выходной трубы. В первой емкости также установлена сетка грубой фильтрации, она позволяет очистить стоки от крупных частиц, которые по каким-то причинам не опали на дно под воздействием гравитационной силы.
Фото — конструкция
Если сравнить септик Тополь с остальными аналогичными устройствами, то он имеет следующие конструктивные особенности:
- Как и Топас, Тополь относится к системам принудительной фильтрации. В отдельной емкости септика установлены компрессоры, отвечающие за перекачку воды из одного бака в другой. Это значительно ускоряет его работу и повышает эффективность очистки;
- Все детали (корпус, рабочие части, фильтры) изготовлены из высококачественной пластмассы, которая имеет отличное противокоррозионное свойство. Это повышает устойчивость колодца к воздействию агрессивной среды;
- В качестве компрессоров используются приборы марки Hiblow (Япония), они обеспечивают у самой простой модели (Тополь 3) залповый выброс в 250 литров. Этого вполне достаточно для эффективной работы канализации в доме, где проживают 3 человека;
- Этот антисептик не требует дополнительной досыпки бактерий. В системе используются анаэробные микроорганизмы, т. е., не нуждающиеся в особенных условиях содержания. Но если в жидкости могут присутствовать химические примеси (реагенты, щелочи и т. д.), то нужно периодически проверять жизнедеятельность колонии;
- Вода проходит несколько степеней очистки при помощи специальных эрлифтов. Если после повторного отстаивания и чистки в жидкости остались жидкие отходы, то посредством этих приборов она повторно отправляется на доочистку;
- Специальные выходные фильтры позволяют обеспечить очистку стоков на 95 %. Это несколько ниже, нежели у более мощного Танка, но вполне достаточно для эксплуатации жидкости в качестве технической воды;
- Благодаря небольшим габаритным размерам этот колодец отлично подходит для дачи или загородного дома с небольшим двором.
Производство септиков Тополь осуществляется на заводе Грант-М, при этом нужно отметить, что официальные дилеры предлагают продукцию практически в каждом крупном городе Российской Федерации.
Недостатки и особенности эксплуатации
Септик Топас при правильной работе очищает стоки хорошо, при регулярном обслуживании от него не пахнет. При правильно подобранном объеме он обеспечивает комфортное существование городского уровня даже на даче. Все это так, но есть и недостатки:
- Зависимость от наличия электроэнергии.
- Необходимость регулярного обслуживания (2-4 раза в год, перечень и описание работ ниже).
- Ограничение по залповому сливу. Каждая модель септика Топас может единоразово принять определенный объем стока. Сливать больше этого объема нельзя. Это может стать проблемой при большом количестве гостей.
- Не все можно сливать в автономную канализацию. Нельзя крупные фрагменты, которые не проходят через решетку слива, нельзя чтобы в стоки попадали газеты, какие-либо нерастворимые фрагменты. Очень плохо влияет на бактерии дезинфицирующие средства, которые могут попасть туда в большом количестве.
- Необходимо позаботиться о том, куда будете сливать/девать очищенные стоки. Использовать их для полива огорода или сада нельзя, только для технических нужд — полить газон, клумбу и т.п., вымыть машину. Еще вариант — поставить станцию доочистки и сбрасывать в сточную канаву (если есть такая поблизости), вывести очищенный сток в фильтрующую колонну или яму, заполненную щебнем — для дальнейшей доочистки и всасывания в грунт.
- В домах сезонного проживания (на дачах) необходимо на зиму консервировать систему, иначе бактерии погибнут.
Так что определенные ограничения при использовании имеются. Тем не менее, эти установки дают лучший эффект чем обычные септики.
Установка септика Топас
Монтаж септика Топас своими руками производится поэтапно. Каждый из них выполняется в соответствии с инструкцией. Иногда способ установки может меняться по причине конструкционных особенностей отдельных моделей.
Последовательность действий при самостоятельном монтаже станции Топас, изображенной на фото, следующая:Шаг первый
. Прежде всего, необходимо определиться с местом, где будет располагаться септик Топас. Согласно инструкции, его нельзя размещать ближе, чем за 5 метров от жилого строения.
Шаг второй
. Когда строится септик Топас своими руками, размер котлована, который необходимо будет вырыть, зависит от параметра станции. Например, размеры Топаса 5 составляют в миллиметрах 1000×1200×1400. Для такой установки следует вырыть котлован величиной 1800×1800×2400 миллиметров.
Шаг третий
. В подготовленной яме необходимо установить опалубку, а после нее создать 15-сантиметровую песчаную подушку. В итоге септик будет возвышаться над поверхностью почвы на 15 сантиметров и тем самым процесс эксплуатации станет более удобным. Если пренебречь этим правилом, при весеннем таянии снега, станцию может затопить. В результате попадания воды компрессоры и другие системы прекратят функционирование.
Шаг четвертый . Схема установки септика Топас отличается простотой, а кроме этого, модели устройства 5 и 8 можно смонтировать без применения спецтехники. В подготовленный котлован станцию опускают с применением тросов – их продевают в специальные отверстия, расположенные на ребрах жесткости.
Шаг пятый
. После завершения установки станции требуется проложить инженерные сети. Подключение септика Топас начинается с подведения системы канализации, для чего используют трубы диаметром 110 миллиметров. Их монтируют с уклоном 1-2 сантиметра на каждый метр. Глубина врезки может составлять 70–80 сантиметров, это зависит от отдаления места расположения станции очистки от дома.
Шаг шестой . На данном этапе выполняется герметизация станции. Для канализационной трубы делают отверстие диаметром 105–108 миллиметров. Герметизацию следует выполнить в соответствии с инструкцией. Вставляемый в готовое отверстие патрубок припаивают с помощью полипропиленового шнура и с использованием строительного фена. Когда застыло соединение, к патрубку крепится канализационная труба. Корпус перед герметизацией нужно выставить по уровню.
Шаг седьмой
. Теперь нужно подсоединить электроэнергию и нормализовать давление. К инструкции по установке всегда прилагается схема подключения септика Топас, на которую следует ориентироваться. Для подключения к электропитанию пользуются кабелем ПВС сечением 3×1,5. Его укладывают в гофрированную трубу, предназначенную для земельных работ. Обычно его прокладывают в одной траншее с канализационной трубой. Кабель подключают к клеммам посредством специально подготовленного отверстия, а в доме — к щитку на отдельный автомат 6–16 А.
Шаг восьмой
. В завершение нужно выполнить важную работу – нормализовать давление. Этот процесс выполняют одновременно с обсыпкой станции. Емкость заполняют водой и засыпают землей в равных пропорциях. Данные действия повторяют до тех пор, пока септик не погрузится полностью в грунт. Самостоятельная установка Топаса позволит домовладельцу сэкономить семейные деньги.
Принцип работы Topas
Рассмотрим принцип работы септика Топас на примере самой распространенной модели Топас 5. Возможно, Вам подойдет другая модель. На рисунке представлена схема внутреннего устройства, а ниже описаны характеристики элементов и общий принцип работы септика Топас-5.
(А) Приемная камера Сточные воды поступают в приемную камеру. В отличие от «классических установок» в Топас приемная камера снабжена аэратором для перемешивания стока и насыщения его кислородом воздуха. Аэрация в приемной камере включается, когда уровень стока в ней снижается до рабочего минимума.
Благодаря этому вместо отстаивания и загнивания осадка, сток в приемной камере усредняется по составу, и начинаются процессы очистки – происходит распад молекул органических соединений под действием ферментов, выделяемых бактериями.
(2) Фильтр крупных фракций Перемешанные в стоке мелкие частицы загрязнений прошедшие через фильтр с ячейками диаметром 10мм поступают в главный насос. Крупные частицы загрязнений и мусор остаются в приемной камере.
(3) Главный насос – эрлифт, в котором воздух подаваемый компрессором (9), поднимает по трубе сточную воду и перекачивает в аэротенк-реактор. Перекачивание происходит равномерно с небольшой производительностью и в отличие от других типов насосов без больших затрат электричества и скачков напряжения вызываемых пуском насоса.
(11) Поплавковый переключатель Для переключения режимов работы Топас в приемной камере установлен поплавковый выключатель. В первой фазе, когда приемная камера наполняется сточными водами, поплавок поднимается и включается первый компрессор. Он подает сжатый воздух на:
- аэрацию в аэротенке-реакторе (Б),
- главный насос (4),
- эрлифт рециркуляции (6) между аэротенком и вторичным отстойником,
- штатный насос откачки ила (8) (бурление в отстойнике стабилизаторе).
Когда уровень стока в приемной камере падает до рабочего минимума, поплавок опускается и включается второй компрессор. Подача воздуха переключается на:
- аэрацию приемной камеры,
- эрлифт перекачки ила из аэротенка в отстойник-стабилизатор,
- эрлифт удаления жировой пленки во вторичном отстойнике,
- аэрацию во вторичном отстойнике.
(Б) Аэротенк-реактор Камера, в которой происходит основная очистка сточных вод микроорганизмами активного ила. Благодаря аэрации сток поддерживается во взвешенном состоянии и насыщается кислородом воздуха. В фазе отстаивания ил начинает оседать на дно и происходит объединение частиц ила в хлопья. Из-за снижения количества кислорода в стоке бактерии начинают использовать для дыхания растворенные соединения азота – нитраты, восстанавливая их до нитритов и далее до молекулярного азота. Происходит денитрификация – удаление нитратов и нитритов.
(Г) Вторичный отстойник это камера, имеющая форму усеченной перевернутой пирамиды и расположенная в аэротенке-реакторе. В отстойнике происходит осаждение ила, который через отверстие внизу возвращается в аэротенк. Дополнительно смесь воды с илом поступает из аэротенка-реактора во вторичный отстойник сверху, при помощи эрлифта рециркуляции (6). Это ускоряет процесс осаждения ила и осветления воды. Пленка из легких фракций (жиров, масел) взмучивается барботером в верхнем слое воды и удаляется в аэротенк встроенным в пирамиде эрлифтом. Очищенная сточная вода отводится наружу самотеком через выпуск в корпусе установки или собирается в емкость принудительного выброса с установленным в нее насосом.
Быстрее всего на дно аэротенка-реактора оседает отмирающий ил, который в фазе отстаивания в аэротенке перекачивается с помощью эрлифта (8) в отстойник-стабилизатор ила (Г). Это самая небольшая камера, в которой происходит накапливание и минерализация ила. Через имеющееся отверстие в верхней части осветленная иловая вода попадает обратно в приемную камеру, таки образом замыкая процесс внутренней циркуляции. В отстойнике-стабилизаторе установлен штатный насос-эрлифт для откачки ила. Этот насос заглушен и воздух, подаваемый на него, производит взмучивание иловой массы, не давая ей осесть и уплотниться на дне. В рамках самостоятельного обслуживание для откачки ила используется штатный насос, во избежание уплотнения ила в стабилизаторе откачку требуется производить 1 раз в квартал. Можно откачивать ил 1-2 раза в год (в рамках обслуживания) дренажным (фекальным) насосом для загрязненной воды.
