Что такое дренажный насос
Дренажные насосы бытового класса предназначены для откачки слабозагрязненной воды из подвалов, колодцев, скважин, септиков, бассейнов и строительных котлованов. В основном их используют владельцы частных домов. Ими производится выкачивание паводковых вод из подвальных помещений, чтобы имеющийся ленточный или свайный фундамент не подвергался длительному и излишнему воздействию влаги. Однако такие помпы можно встретить также у и коммунальщиков.
Внешний вид
Обычный насос, предназначенный для колодцев и скважин, рассчитан на работу исключительно с чистой водой. В отличие от него дренажный аналог в состоянии справиться уже с примесями до 30–35 мм. У него более широкая рабочая камера внутри. При этом не стоит технику для дренажа путать с фекальными моделями. Последние в большинстве своем оснащены специальными размельчителями и способны перекачивать твердые частицы диаметром до 50 мм.
Возможные модификации насосов
Как работает дренажный насос
Таблица напорно-расходных характеристик насоса.
Основной частью являются лопасти, которые двигатель приводит в движение. Циркуляция жидкости происходит за счет высокого давления, которое создает крыльчатка, и низкого давления на отверстии для забора. Насос отводит сточные воды в очистное сооружение либо в канализацию. Устанавливать прибор лучше на поверхности у кромки воды либо непосредственно в углублении, из которого необходимо удалить стоки. Глубина монтажа не должна быть слишком большой, чтобы при необходимости не осложнялся доступ к оборудованию.
Различают 2 основных вида насосов:
- погружной;
- поверхностный.

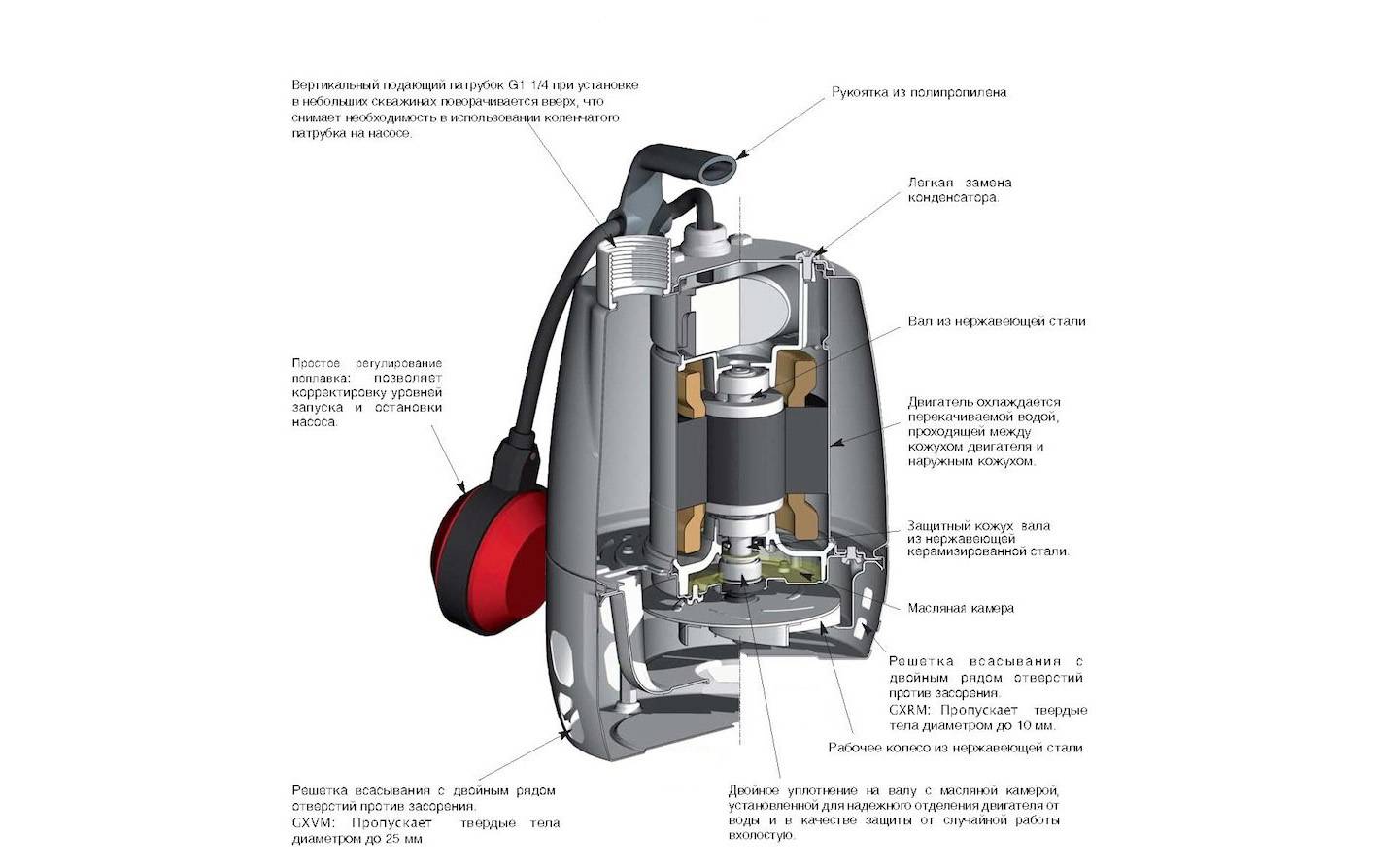

Сам по себе насос состоит из силового агрегата и рабочей камеры, в которой создается требуемое давление. Принцип работы условно разделяют на центробежный, вибрационный и вихревой.
Вибрационный вид аппарата в основном рассчитан на перекачку чистой воды, так как нельзя его использовать для жидкости с примесями. Принцип работы заключается в том, что происходит подача воды, которая отбрасывается к внешним стенкам, тем самым создавая высокое давление.
Для того чтобы вода не пошла в обратную сторону, установлены рабочие клапаны перед камерой. После этого происходит процесс повышения давления в выходной магистрали, и тем самым создается разрежение в заборной части, что обеспечивает всасывание жидкости.
Устройсва изготавливают из нержавеющей стали, чугуна или других полимерных ударопрочных материалов. Из-за того что насос изготовлен из прочного материла, диаметр внутренних каналов позволяет пропускать твердые предметы.
Для предотвращения попадания больших предметов во входную трубку аппарата устанавливают сетку с ячейками определенной величины. У поверхностных такую сетку устанавливают на входе заборного рукава.
Погружные

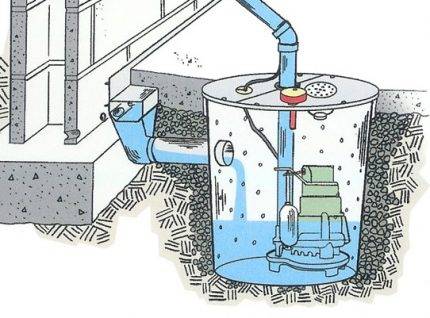

В чем заключаются различия, ясно из названия. Погружные насосы опускаются в углубление со сточной водой, которая собирается через защищенное фильтром дно устройства. Устройство такого типа может включаться автоматически, как только скапливается определенный объем воды.
Погружной насос снабжается надежной электроизоляцией, чтобы не возникло замыкания. Такие устройства могут использоваться как в бытовых, так и в промышленных целях.
Положительные качества:
- Во-первых, ему не требуется специальная система охлаждения, так как такой процесс происходит из-за жидкости, которую он перекачивает.
- Во-вторых, зимой не замерзает.
- В-третьих, рабочий процесс происходит без лишних звуков.
- В-четвертых, в таком аппарате создается давление, которое позволяет откачать воду со значительных глубин.
Отрицательные качества:
- Во-первых, необходимо отпустить насос в воду и настроить работу поплавковой автоматики.
- Во-вторых, если вам необходимо проводить дренажные работы в одном и том же месте, в этом случае рекомендовано смонтировать конструкцию с металлическими направляющими. То есть по ней будут опускать аппарат на заранее подготовленное место со стационарным заборным фланцем.
- В-третьих, для правильной и качественной эксплуатации необходимо придерживаться всех требований по электробезопастности и постараться сохранить целостность изоляции кабельной части.
Общие отличительные черты погружных насосов:
- безопасность;
- производительность;
- надежность;
- долговечность.
Наиболее популярные модели на рынке это различные модели производства компании Grundfos или Гном.
Поверхностные
Такой аппарат устанавливают недалеко от места водозабора или на специальном плоте-поплавке. Процесс перекачки жидкости происходит через рукав, который опущен в место, заполненное водой. Такой аппарат мобилен и прост в использовании.
Его легко можно переносить с места на место, главное, чтобы был постоянный источник электрического питания. Правда сейчас выпускают такие модели, которые могут работать от дизельной установки.
Поверхностные дренажники имеют свои недостатки:
- Во-первых, в процессе работы происходит сильный их перегрев, поэтому продолжительность работы должна быть минимальной. Однако можно дополнительно оснастить их специальной системой охлаждения.
- Во-вторых, он не защищен от перепада температур окружающей среды. Поэтому при малейшем отрицательном показателе на термометре, он перестает работать.
- В-третьих, всегда проигрывает погружным по производительности и потреблению мощности привода.
- В-четвертых, работает довольно шумно.
НПЦ – дренажное оборудование
НПЦ – серия дренажных устройств, работающих по центробежному принципу. Насосы бренда справляются даже с сильно загрязнённой водой (взвесями). Устройство можно разместить в жидкость либо держать его на поверхности.
Для перекачки загрязненной воды необходимы более мощные аппараты, и компания «Калибр» предлагает самую большую серию – дренажную, состоящую из 15 моделей: 7 из них заключены в пластиковый корпус, 4 – в стальной, еще 4 – в чугунный.
Последняя группа – это фекальные насосы, способные перемещать очень загрязненную жидкость с крупными (до 15 мм) посторонними включениями – кусками глины, мусором, песком.
Удобные в обслуживании, компактные аппараты легко переносить с места на место и использовать по своему усмотрению для следующих нужд:
- оснащение системы водоснабжения дома;
- снижение уровня грунтовых вод;
- водозабор из естественных водоемов – рек и озер;
- обслуживание декоративных прудов и бассейнов;
- применение в оросительных и поливочных системах;
- осушение подвалов, резервуаров;
- устранение последствий аварий, потопов.
Пластиковые насосы легче, удобнее для транспортировки, зато аналоги из нержавеющей стали отличаются большей производительностью.
Металлические агрегаты легко справляются с перекачкой горячей воды и очисткой канализационной системы. Но есть и ограничения: НПЦ нельзя применять для перемещения горючего, морской воды и жидкости с включениями коррозии.
Устройство и технические характеристики
Насосная камера агрегата способна пропускать через себя крупные частицы грязи размером до 3,5 сантиметра. Одинаково успешно таким насосом откачивают как дренажную воду из затопленных подвалов, так и содержимое фекальных стоков и канализационных ям.
По своему устройству погружной дренажный насос напоминает центробежный – вода перемещается под действием рабочего колеса. Однако для работы его необходимо полностью опустить в воду, причем уровень жидкости контролирует специальное приспособление – поплавок.
В качестве примера – обзор модели Калибр НПЦ-400:
- Необходимо полностью опустить в воду, причем уровень жидкости контролирует специальное приспособление – поплавок.
- Нижняя часть корпуса устроена таким образом, что позволяет забирать загрязненную воду (с частицами до 35 мм), вес насоса — 4,5 кг.
- Назначение насоса Калибр НПЦ-400: погружной центробежный насос Калибр НПЦ-400 предназначен для перекачки чистой или слегка загрязненной воды, температура которой не превышает +40°
- Мощность и производительность погружного насоса: мощность — 400 Вт, производительность — 150 л/мин. (около 9 кубометров в час), глубина погружения — 8 м, напор — 6 м.
- Автоматический поплавковый выключатель с фиксацией: корпус насоса выполнен из прочного герметичного пластика, а автоматический «поплавок» имеет специальное место для крепления — так аппарат удобнее хранить и переносить.
- Конструкционные особенности и вес: корпус насоса выполнен из прочного герметичного пластика, а автоматический «поплавок» имеет специальное место для крепления — так аппарат удобнее хранить и переносить.
Плюсы и минусы агрегатов этого типа
Достоинства:
- доступная цена;
- надёжность;
- простота в эксплуатации и обслуживании;
- высокая производительность.
Недостатки:
- невозможно использовать на большой глубине;
- шумность работы;
- высокое энергопотребление.
8. Vihr PN-370
- поверхностный обычный
- макс. производительность 2.76 м³/ч, макс. напор 30 м
- мощность 370 Вт
- только для чистой воды
- глубина всасывания 9 м
- вертикальная установка
- вес 5.4 кг
Недорогой насос для полива дачи или подачи воды в дом и баню перекачивает до 45 литров жидкости в минуту. Корпус ПН-370 сделан из чугуна, и надежно защищает внутреннюю часть от повреждений. В данной модели есть защита от перегрева в виде биметаллического контакта, рассчитанного на температуру отключения в пределах 90-100 градусов
Прибор достаточно компактный, работает тихо, и прослужит долгие годы. Пользователи рекомендуют после длительного хранения прокручивать руками крыльчатку, она может закисать.
Обратите внимание, что Вихрь ПН-370 – не самовсасывающий насос, и сам не сможет прокачать попавший воздух. Необходимо сначала прокачать воду до крыльчатки
Плюсы: работает тихо, стоит недорого, конструкция простая и потому надежная.
Минусы: хотя производитель заявил максимальный напор 30 метров, пользователи утверждают, что возможности прибора ограничены 20 метрами.
Плюсы и минусы
Плюсы и минусы дренажных насосов во многом зависят от их типа. Например, к положительным характеристикам поверхностных насосов относятся:
- Высокая степень мобильности. Поверхностные насосы могут устанавливаться на любой ровной площадке, а главным условием их работы становится наличие неподалёку электросети (если насос оборудован электрическим двигателем).
- Большая мощность. Поверхностные насосы имеют возможность перекачивать грязную воду по вертикали, поднимая её с глубины до 10 м, а в горизонтальном направлении такие устройства могут перемещать воду на несколько десятков метров.
- Износ деталей дренажного насоса поверхностного типа будет минимальным, поскольку работа изделия осуществляется не в агрессивных условиях среды.
- Поверхностный насос можно установить в любом помещении при наличии ровной поверхности. Работать с таким устройством можно и в гараже, и в подвале, и в доме, и в погребе.
На фото № 4 продемонстрирован установленный прямо на траве поверхностный дренажный насос, что свидетельствует о его мобильности.
Фото № 4
- Большая часть моделей поверхностных насосов могут работать беспрерывно на протяжении длительного периода времени.
- Если сравнивать стоимость поверхностных насосных агрегатов с ценой на глубинные, погружные и полупогружные насосы, то она будет существенно ниже.
К главным недостаткам поверхностного насоса можно отнести такие характеристики:
- Отсутствие возможности эксплуатации в глубоких резервуарах и колодцах. Такие насосы нельзя погружать в воду.
- Поверхностный насос очень быстро нагревается, и при отсутствии в нём качественной системы охлаждения можно рассчитывать лишь на непродолжительную работу конструкции.
- Такой тип насосных конструкций плохо защищён от внешних погодных воздействий. Если на улице устанавливается отрицательная температура, то работать с поверхностным дренажным насосом нельзя.
- Насосы поверхностного типа работают часто с высоким уровнем шума. Происходит это из-за особого устройства двигателя.
- Всасывающие трубы и шланги поверхностных насосов следует подсоединять правильно. Сделать это без помощи специалиста у неопытных мастеров не получится. Неправильный монтаж всасывающей трубы неизменно повлечёт за собой неэффективность использования насоса или его быструю поломку вследствие затянутого или вырванного гибкого шланга.
На Фото № 5 показана процедура отладки дренажного насоса для откачки грязной воды.
Фото № 5
Главными преимуществами погружного дренажного насоса является возможность этого устройства откачивать воду с больших глубин (до 50 м). его можно устанавливать в колодцах большой глубины и скважинах. Ещё одним достоинством конструкции является компактность размеров, а также – герметичность корпуса. Устройство легко эксплуатировать, а его двигатель функционирует практически бесшумно.
Среди других достоинств погружного дренажного насоса можно обозначить:
- Наличие ударопрочного, устойчивого к коррозии и хорошо изолированного корпуса, который предстоит погружать в водоём или резервуар с грязной водой.
- Насос погружного типа не требует охлаждения, а отвод лишнего тепла осуществляется во время перекачки холодной воды.
- Риски замерзания прибора в холодное время года сводятся к минимуму.
- Работает погружной насос бесшумно.
- Давление водяного столба очень велико, что позволяет откачивать воду с очень больших глубин.
Основным же недостатком погружного дренажного насоса становится всё тот же герметичный корпус. Да, он, конечно, надёжно защищает внутренне содержимое изделия, но при возникновении каких-либо поломок произвести ремонт не получится, придётся менять агрегат на новый. Кроме того, дренажный насос погружного типа категорически не рекомендуется применять для осушения водоёмов небольшой глубины.
Такой агрегат работает правильно только при полном погружении в воду, и потому он не поможет откачать всю воду из обмелевших водоёмов. Во время его работы следует постоянно отслеживать уровень воды, а если этого не получится – аппарат выйдет из строя, сгорит. Среди других недостатков погружного насоса для откачки грязной воды можно выделить:
- Сложности в подготовке к рабочему режиму. Насос первым делом следует правильно погрузить в водоём, а затем настроить поплавковую автоматику.
- Если работы по дренированию проводятся постоянно в одном месте, возникает необходимость в монтаже специальной конструкции, с металлическими направляющими. С их помощью устройство опускают вниз, на заборный фланец стационарного типа.
- К прибору предъявляются особые требования, касающиеся электрической безопасности. Изоляция электрических кабелей обязательно должна быть целостной.
Выбираем дренажный насос по параметрам
Чтобы подобрать оптимальный дренажный насос для грязной воды, нужно учесть несколько важных параметров. Перечислим их.
В первую очередь это условия работы. Другими словами, это то, с насколько крупными примесями в воде ему придется работать. Это может быть песок, мелкий мусор, грязь, ил и другие предметы, загрязняющие воду и снижающие эффективность работы. У разных насосов этот показатель может существенно различаться.
Также нужно учитывать производительность. От неё зависит, какое количество воды за час непрерывной работы сможет перекачать насос. Экономить здесь нежелательно – если он будет работать непрерывно час за часом, то вполне может выйти из строя из-за перегрева. Поэтому есть смысл приобрести модель с небольшим запасом по мощности.
Не забывайте про максимальный напор и глубину погружения. Глубина погружения (этот параметр важен для погружных насосов) показывает, на какой глубине агрегат сможет продуктивно работать. А максимальный напор – это длина шланга, через который забирается жидкость из выгребной ямы, котлована или любого другого резервуара. В большинстве случаев также есть смысл приобретать насос с чуть большими параметрами, чем нужны вам
Тогда он не будет работать на пределе возможностей, что существенно повысит срок службы.
Наконец, обязательно обратите внимание на вес и габариты. Если место использования уже подготовлено, то нужно следить за тем, чтобы шланг соответствовал ему – в противном случае придется проводить дополнительную работу по углублению или расширению места установки.
Выбор типа дренажа
Построение системы водоотведения следует внести в проект при планировке участка. Это позволит сэкономить средства, когда каналы прорываются при закладке основания здания, скорректировать взаимное расположение сооружений, проверить насколько сеть из труб согласуется с другими коммуникациями.

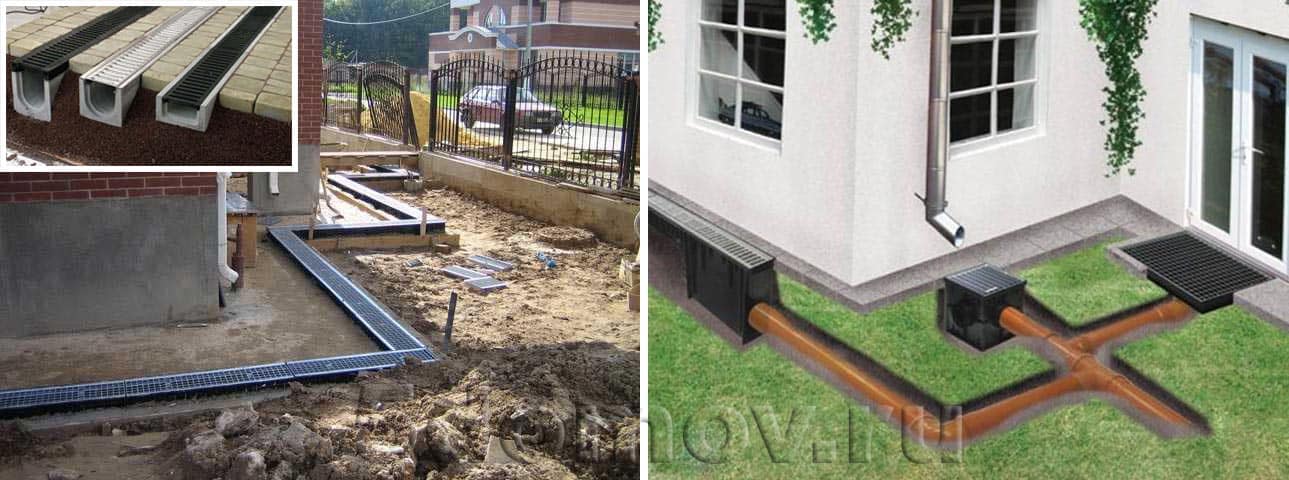

Поверхностный дренаж
Проведение геодезической разведки на участке, даст возможность узнать тип грунта и глубину залегания грунтовых вод. Если земельный участок находится в низине, а ландшафт с уклоном, то сооружения будут находиться на пути следования талых и дождевых вод. В таком случае организуется поверхностный тип водоотведения. Сооружаются наземные каналы из пластмассовых, композитных либо бетонных желобов. Эти системы соединяются с ливневой канализацией. Инфильтрационные потоки, попадая в желоба, будут отводиться в систему городской канализации. Если такой возможности нет, то следует выкопать перепускной колодец.
Поверхностный дренаж
Допускается его устройство за территорией двора на расстоянии от забора. Колодец может составляться из бетонных колец, либо делается кладка из кирпича с зазором. Дно засыпается крупным щебнем. В накрывающей плите оставляется отверстие для погружного насоса или патрубка ассенизатора, диаметром до 200 мм. Если предполагается обслуживание колодца, можно использовать решетчатый лаз. При самостоятельном изготовлении, размер ячейки выбирается из расчёта, чтобы в ней не мог застрять ребёнок.

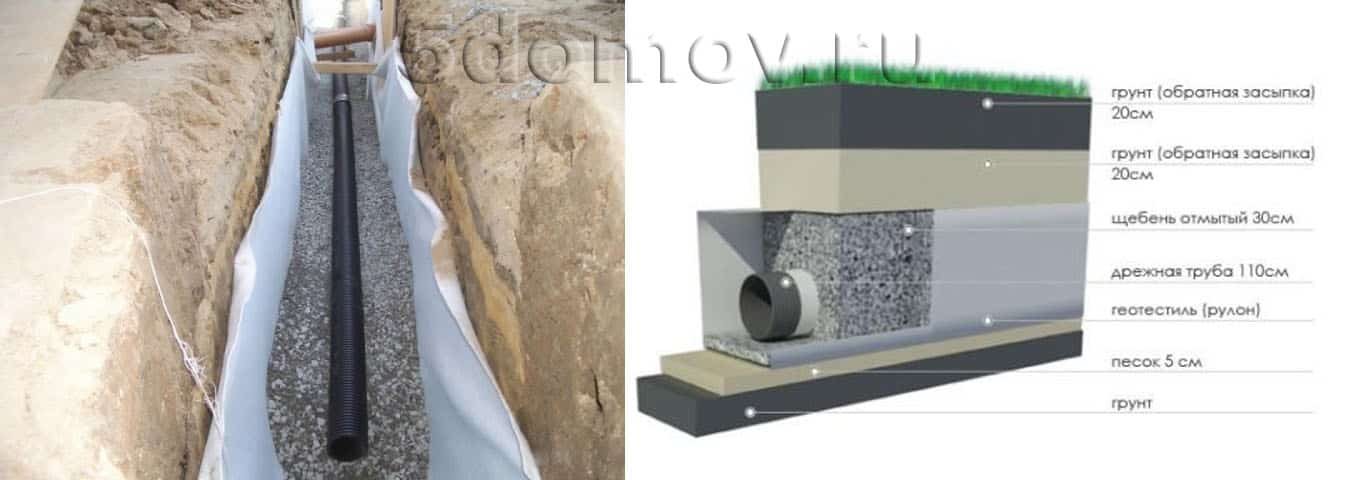

Глубинный дренаж
При высоком уровне грунтовых вод, по периметру участка прорываются траншеи для прокладки системы труб (дрен). Дрены прокладываются ниже глубины промерзания почвы на 30-40 см. Траншея копается глубже для обустройства фильтрационного слоя щебня. Для фильтрации подземных вод, трубы с засверленными отверстиями можно обвернуть геотканью.
Глубинный дренаж
Если глубинный дренаж организовываете по периметру строений, то удалённость траншеи от дома, не должна превышать 5 м. В данном случае трубы закладываются на 50 см глубже фундамента. В обоих вариантах, трубы прокладываются с уклоном к водосборникам (колодцам). Водосборник представляет собой заглушенный вертикальный патрубок трубы, выходящий на поверхность земли. С помощью насоса, накопленная вода откачивается из колодца. А также применяется для обслуживания и прочистки дренажной системы.
Зачем на даче нужен фекальный насос
Выбирать модель фекального электронасоса следует исходя из конкретных нужд. Большого объема канализационных стоков на даче нет. Хозяева город приезжают только летом и зачастую исключительно на выходные. Большинство устанавливает на дачном участке уличный туалет или выгреб, которых вполне хватает для утилизации получающихся нечистот.
Ассортимент фекальных насосов огромен. Перед походом в магазин не помешает разобраться во всех нюансах различных видов и вдумчиво оценить свои потребности в плане использования в будущем этого агрегата
Фекальные (канализационные) насосы на даче применяются для перекачивания и откачивания жидких сред:
- загрязненных органическими и волокнистыми включениями дренажных стоков;
- паводковых вод из подвала;
- нечистот из выгребных ям и септиков;
- илистых отложений из канализационных и дренажных систем;
- чистой воды для полива огорода;
- опустошения колодца при его очистке.
Сфера использования насосного оборудования на даче огромна. При правильном выборе модели можно будет решать большинство задач, которые возникают при откачивании (перекачивании) водных масс в хозяйстве. Если помпу выбрать с ошибками, то использовать ее получится только для решения какой-либо одной проблемы. А все остальное время она будет лежать в гараже, занимая место и постоянно мешая.
Нередко фекальный насос также применяют для организации на даче принудительной канализационной системы. Стандартная канализация обычно проектируется с учетом самотека стоков из дачного домика в септик. Однако не всегда такую схему получается организовать. Из-за рельефа участка ЛОС или ввод в имеющуюся в поселке централизованную систему стоков может находиться выше вывода из дома.
Трубы проложить под требуемым углом невозможно. И тогда для принудительной откачки серых и черных вод из внутренней канализации приходится устанавливать откачивающий насос
Возможен и вариант с перепланировкой и перестройкой дачного домика, когда внутри жилой постройки меняется конфигурация трубопроводов. Но в большинстве случаев на даче фекальный насос используется для выкачки септиков и талых вод из подвала.
7 место. ВИХРЬ ДН-300 (300 Вт)
Этот дренажный насос подойдет для бытовых целей. Он предназначен для перекачки грунтовых и дождевых вод. Кроме того, его можно задействовать для подачи воды из водоема или колодца на ваш участок. Мощность двигателя – невысокая, 300 Вт, соответственно и производительность не слишком большая – 184 литра в минуту.
У устройства есть защита от сухого хода, которая обеспечивается поплавковым механизмом. Подойдет агрегат для работы с жидкостью температурой 1-35 градусов. А вот для грязной воды оборудование не сгодится, поскольку максимальный размер твердых частиц составляет всего 5 миллиметров.
