Как подключить Реле давления воды для насоса? Советы +Видео

6 Неполадки в работе

При эксплуатации наиболее часто встречаемые проблемы можно исправить своими руками. Это проблемы из разряда: «не включается или не выключается насос», «не срабатывает», «не производит выключение, отключение» и т.д. Ниже даны описание этих проблем и способы их решения. Если устройство настроено неправильно, то оно может не сработать.

6.1 Проблема: при достижении верхней отметки не отключает насос

Причин, по которым аппарат не отключает насос, может быть множество. Основные из них:

1. Неправильная настройка верхнего регулировщика давления.
2. Неисправность пружины верхнего регулировщика.
3. Нестабильное напряжение в сети.
4. Разгерметизация гидроаккумулятора.
5. Поломка электронной системы.

В первых двух случаях возможен ремонт неисправности своими руками, в последнем нужно отдать устройство в руки специалиста или сделать замену.

Схема подключения реле давления воды

При неправильной настройке верхнего регулировщика давления, когда выставлено слишком высокое давление, насос будет работать постоянно. Для исправления этой проблемы нужно перенастроить аппарат.

Пружина может сломаться, и высокое давление не будет растягивать её, и, следовательно, контакты замыкаться не будут. Также может поломаться механизм, связывающий гайку и пружину. К счастью, пружина имеет несложную конструкцию, в отличие от электронной начинки устройства, и заменить её не составит труда. Комплектующие можно приобрести в строительных магазинах.

Так как это электронное устройство, то перепады напряжения воздействуют на него. Они могут вызывать произвольные включения и выключения насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Разгерметизация гидроаккумулятора приводит к потере давления в системе. Устройство не отключает насос, и он продолжает перекачивать воду. Для предотвращения такой ситуации тщательно следите за герметизацией насосной системы.

Начинка реле – довольно сложное устройство, которое предназначено для отключения насоса. При её поломке самостоятельный ремонт невозможен. Настраивать реле в таком случае должен мастер. Замена тоже хороший вариант, реле стоит не очень дорого

Если вы решили заменить установленный реле, обратите внимание на реле давления РДМ 5, чья стоимость не превышает 1000 рублей. Более дешёвый вариант – реле давления РМ 5

6.3 Проблема: в реле протока воды что-то постоянно щелкает

Причины этой неисправности всего две: не хватает давления воздуха в гидробаке или порвана мембрана.

При отсутствии давления в гидроаккумуляторе нужно заново закачать туда воздух, после произвести настройке реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода от системы. При её прорыве напор воды заставляет её биться о стенки трубы, тем самым издавая звук щелчка. Её можно легко заменить, разобрав прибор. После замены нужно произвести настройку реле насосной станции своими руками. Как отрегулировать реле давления, сказано выше.

Какой фирмы лучше купить

Принцип устройств, приведенный ниже, не имеет видимых отличий. Применяется самый простой алгоритм их функционирования:

• реле подключает к насосной системе в момент, когда коэффициент в ней достигает критического уровня;
• при достижении внутри системы максимального показателя, реле автоматически разорвет связь между установленными контактами.

ACP

Одна из самых хороших и популярных моделей – «PM-5». Конструкция от китайского производителя, которую часто путают с изделием сухого хода. При обзоре предоставленных характеристик и схемы можно прийти к выводу, что они разнятся. К достоинствам можно отнести цену комплекта. Подобная стоимость имеет и темную сторону. К основным недостаткам относят:

• гарантийный срок – весьма облачное значение, до его окончания они не доживают;
• отсутствует реальная защита от пыли и влаги;
• используются обычные контакты, не посеребренные (в ключевой момент контакты могут не разомкнуться).

Грундфос

Надежные конструкции от проверенного временем датского концерна. Репутация у него чистая.

Достоинства:

• огромный ассортимент качественной продукции;
• основное отличие между моделями – пределы срабатывания;
• лишь отдельные приборы относятся к категории слаботочных (такие нельзя подключать непосредственно к сети, и в помещениях с повышенным показателем влажности);
• высокий показатель надежности;
• уровень защиты – IP52 (кессоны и подвалы – вот неполный перечень помещений, в которых допускается их установка).

Исходя из многочисленных отзывов, можно прийти к выводу, что стоимость конструкций, как и узнаваемость продукции, основана на популярности бренда. Аналогичные по характеристикам изделия отечественного производителя ничем не уступают заграничным, к тому же их средняя цена гораздо ниже.

Italtecnica

Продукция от итальянского концерна. Именно такой комплект лучше купить для частного дома. Наряду с насосным оборудованием, используется модификация, именуемая –PM/5. Покоряет рынки за счет высоких показателей надежности, качества и приемлемой стоимостью. Монтаж происходит в контур ХВС. Пределы регулирования измеряются в барах и имеют значение – 1 (для нижнего) и 5 (для верхнего). Гарантийный срок – один год.

Достоинства:

• изоляционная прокладка на корпусе;
• использование специального покрытия (антипригарного);
• контактная группа состоит из медных ламелей;
• материал изготовления корпуса – пластик.

Condor

Прекрасный образец от немецкого концерна, который завоевал множество положительных отзывов от пользователей. Особенностью моделей считается то, что в работе они показывают полную безотказность.

Достоинства:

• диаметр разъемов позволяет осуществить подключение манометра;
• простота ремонта;
• обладают универсальными настройками, по сравнению с аналогичными приборами;
• посредством вращения осуществляется регулировка;
• основной элемент – двухполюсный (размыкается одновременно и ноль и фаза).

Недостатки:

завышенная стоимость.

Юнипамп

Отечественный производитель, продукция которого ориентирована на европейский рынок. Помимо приемлемой стоимости, характеризуются выпуском высококачественных изделий. Высокий рейтинг приобрели во многом благодаря различным модификациям.

Достоинства:

• присоединение происходит лишь на ¼ дюйма;
• манометр входит в комплект;
• работает в комплексе с насосами мощностью 1,5 кВт и менее.

Недостатки:

часто встречается брак.

Danfoss

Самой популярной серией этого датского производителя принято считать KP-1. Стоимость комплекта высокая, однако, более чем оправдана.

Достоинства:

• настроечная шкала, которая не подразумевает использование манометра;
• применяемые контакты позолочены, что делает «залипание» практически невозможным.

ТОП-8 поверхностных насосных станций

Фото	Название	Рейтинг	Цена
#1		АКВАРОБОТ JET 100 L	5 / 5 1 — голос	Узнать цену
#2		UNIPUMP AUTO JET 100 L	4.95 / 5 1 — голос	Узнать цену
#3		Marina CAM 100/25	4.9 / 5	Узнать цену
#4		ДЖИЛЕКС Джамбо 70/50 Н-24	4.85 / 5 1 — голос	Узнать цену
#5		DENZEL PSХ1300	4.8 / 5	Узнать цену
#6		ВИХРЬ АСВ-1200/50	4.75 / 5 2 — голоса	Узнать цену
#7		GARDENA 3000/4 Classic (1770)	4.7 / 5	Узнать цену
#8		Quattro Elementi Automatico 1000 Inox (19 л.)	4.65 / 5 1 — голос	Узнать цену

Какую бы вы выбрали насосную станцию или посоветовали?

Принять участие в опросе

Типы приборов

Производители предлагают различные варианты устройств, которые относятся к электромеханическому или электронному виду. Они могут входить в комплектацию насосного агрегата или этот элемент можно установить самостоятельно.

Реле может входить в комплектацию насосного агрегата

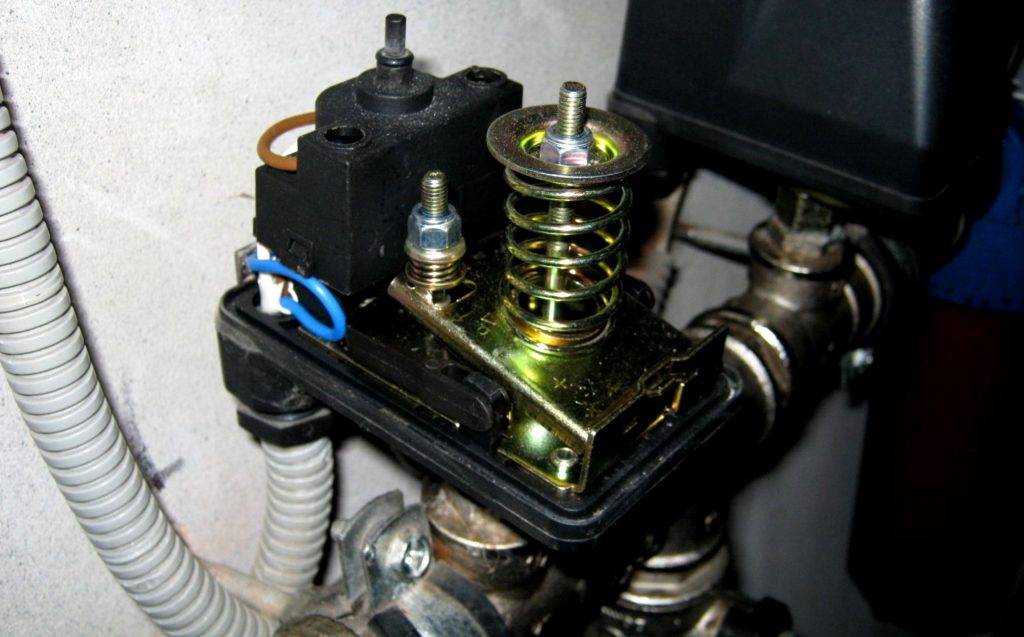

Электромеханическое реле

Устройства этого типа давно и успешно применяются при монтаже систем водоснабжения. Несмотря на простоту конструкции, они зарекомендовали себя надежностью и удобством в использовании.

Электромеханическое реле

Работа механического прибора основана на замыкании и разъединении контактов из-за изменения положения гибкой мембраны, находящейся внутри изделия. Она сопряжена с двумя пружинными элементами, откликающиеся на ее позицию. Одна пружина (более габаритная) установлена на максимум давления, другая — на дельту между верхним и нижним границами.

При достижении давлением минимума пластина ослабевает, контакты оказываются замкнутыми и электропривод насосного оборудования начинает работу. Если давление доходит до высшего порогового показателя, разъединяется контакт под пружиной и двигатель выключается. Упругость пружин меняется посредством регулирующих гаек. Чтобы установить срабатывание реле при более высоком значении давления, их затягивают. Ослабление приводит к уменьшению параметра.

Электромеханические реле давления

Электронный прибор

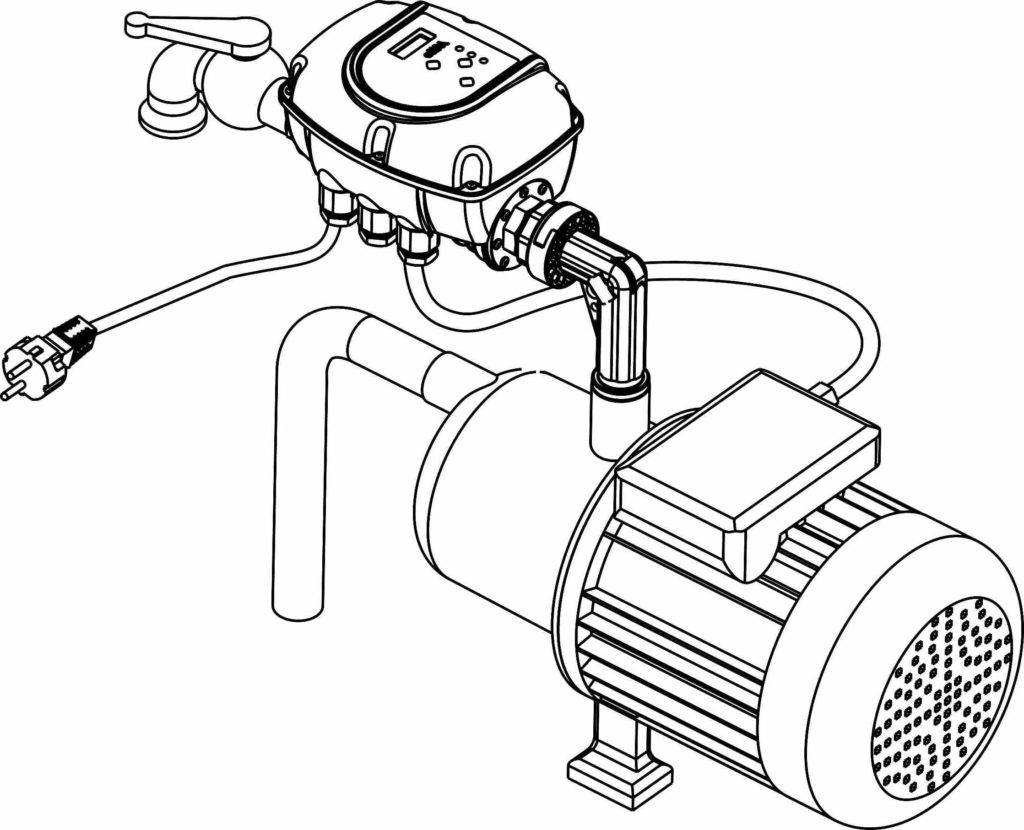

Для управления функционированием реле в моделях этого типа используются электронные датчики, которые измеряют напор при помощи пьезорезистивного эффекта.

Электронное реле давления воды для насоса

Электронные устройства оснащаются различными дополнительными опциями, например, возможностью плавного пуска или отключения работы станции в аварийной ситуации. Они проще настраиваются, пороговые значения давления выставляются более точно. Стоит отметить, что для бытового использования высокая точность срабатывания обычно не требуется.

Чаще всего электронные модели комплектуются собственным гидробаком небольшого объема, что позволяет дополнительно защитить систему от гидроудара. Изделия характеризуются высокой надежностью и долговечностью, но довольно капризны к качеству перекачиваемой жидкости. Поэтому для защиты реле требуется устанавливать фильтрующие элементы.

Электронное реле давления Optima EP-1 с защитой сухого хода

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

Устройство реле сухого хода

В конструкцию защитного прибора входит:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

1. При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

1. В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Мини АКН

Установка своими руками

Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.

Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):

• канализационный слив;
• клапан обратного типа;
• фильтр, отвечающий за тонкую очистку воды;
• вентиль входного вида;
• трубопроводы;
• насос;
• фильтр грубой очистки.

Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

• торцевой или рожковый ключ;
• отвертка.

Подготовка

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

1. Выключают электропитание.
2. Отвинчивают отверткой шуруп, находящийся в колпачке.
3. Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

1. Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
2. Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
3. Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши»

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Назначение регуляторов давления

Спектр применения регулятора давления довольно широк. РДВ применяется как в быту, так и на коммерческих и промышленных предприятиях. Для использования в многоэтажном, частном доме или в водопроводе на даче ,обычно применяются поршневые и клапанные устройства. Для коммерческого и промышленного, принцип работы регулятора определяется характеристиками объекта применения.

Сферы применения РДВ

• Системы магистрального водоснабжения – куда входят: — Водоснабжение коммунального хозяйства – квартиры, частные дома.— Коммерческие предприятия – магазины, офисные помещения.— Промышленные предприятия – это заводы, производственные комбинаты и так далее.
• Системы пожаротушения, в которых поддержание стабильного и постоянного давления в системе жизненно необходимо.
• Системы водозабора, обеспечивающие водой целые поселки и города, требую поддержания давления в трубах на постоянном уровне.
• Насосные станции (ЦТП и прочие), состоящие в общей системе подачи холодной и горячей воды для населения.
• Системы полива и мелиорации, использующиеся в земледельческих и животноводческих комбинатах.

5 Регулировка протока воды

Так как водяные системы популярны в быту, то важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также долго сохранять её в рабочем состоянии

Ниже рассказано, как отрегулировать реле давление воды своими руками.

У устройства есть 2 основных ограничителя: для верхнего и для нижнего давления. Нижнее – тот показатель, при котором включается насос. Верхнее – при котором выключается. Регулируются эти два показателя с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верхнее, меньшего – за нижнее.

При покупке имеет стандартные настройки, где верхнее установлено на отметке 2,5 атмосферы, а нижнее – 1,5 атмосферы. Однако эти значения можно изменять, подгоняя под индивидуальные особенности насосной станции своими руками, ведь не всегда настроенный фабричный переключатель подходит для нужд потребителя.

Регулируя прибор, следует создать воздушное давление в гидроаккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

Устройство реле давления воды

При настройке реле уровня воды своими руками нужно помнить следующие положения:

• для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения – против;
• гидроаккумуляторпри слишком большом давлении может разорвать. Не нужно превышать верхний предел давления. Это значение можно узнать на упаковке гидроаккумулятора;
• шланги и краны также имеют своё ограничение по давлению;
• выставлять настройки следует исходя из возможностей насоса. Насос просто может не справляться со своей задачей;
• если промежуток между высоким и низким уровнем сжатия будет большой, тогидроаккумулятор будет содержать много воды, а насос будет включаться мало. Однако такой вариант создаст перепады в напоре воды;
• в обратной ситуации, когда разница между высоким и низким сжатием мала, напор будет постоянным. Однако и насос будет работать беспрерывно.

При грамотной настройке аппарат будет обеспечивать всю систему постоянным и бесперебойным напором воды, экономить электроэнергию насоса. Правильная настройка обеспечивает долгую службу устройства.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.
