Трубы ПВХ для наружной канализации — как правильно выбрать и установить

Трубы из чугуна

Традиционным вариантом для наружных канализационных систем являются трубы из чугуна. Они отличаются высокой надежностью, механической и химической устойчивостью.

При установке подобных конструкций используются раструбные соединения, которые в случае правильной герметизации позволяют обеспечить прочный контакт. Основным недостатком материала является его существенная масса, значительно усложняющая процесс монтажа. При использовании труб большой длины и ширины невозможно справиться с установкой без специальной подъемной техники.

В случае, если на участке для канализации преобладает солонцовая почва, то лучше не использовать чугунные трубы, так как соляной раствор может быстро разрушить чугун.

Изделия из пластика для наружной канализации

Пластиковые трубы ПП и Пэ рекомендуется устанавливать в местах с большим динамическим воздействием (движение транспорта, работа машин и механизмов и т.п.).

ПП – полипропилен. Имеют серый цвет. В большинстве случаев ими обустраивается канализация внутри строения. Для внешней канализационной системы применяют изделия ПП повышенной прочности. Рабочая температура от -5 градусов до +60.

Внимание. Температуру в 95 градусов серая труба может выдерживать не более минуты, а при – 10 градусов становится хрупкой. ПЭ – полиэтилен

Трубы с толстыми стенками, что сказывается на их цене и весе. Есть хороший аналог армированные полиэтиленовые трубы, которые прекрасно подходят для сборки внешней системы отвода стоков

ПЭ – полиэтилен. Трубы с толстыми стенками, что сказывается на их цене и весе. Есть хороший аналог армированные полиэтиленовые трубы, которые прекрасно подходят для сборки внешней системы отвода стоков.

Классификация пластиковых труб для наружной канализации

Согласно стандарту ГОСТ, изделия из поливинилхлорида делятся на следующие типоразмеры:

• легкий тип (SDR51; SN-2; ряд S25);
• средний (SDR41; SN-4; ряд S20);
• тяжелый (SDR34; SN-8; ряд S16,7);
• с удлиненным раструбом SN4, SN8.

Пластиковые трубы легкого типа имеют ограниченные показатели механической прочности, поэтому укладываются в некоторых внутренних коммуникациях и в наружных дренажных, канализационных — в местах, где на них не будет производится давление извне (нагрузка от транспорта и пр.).

Для создания наружной канализации можно также использовать и другие типоразмеры ПВХ изделий, но рабочих показателей данного типа в большинстве случаев достаточно.

Пластиковые канализационные трубы с раструбом

Канализационные ПВХ трубы также делятся на классы в зависимости от жесткости. От данного показателя зависит то, на какую глубину и в какой тип грунта можно укладывать такой пластиковый трубопровод. Согласно ГОСТу различают следующие классы:

1. L — выдерживают давление до 2 кН/м².
2. N — до 4 кН/м².
3. S — до 8 кН/м².

Особенности труб из поливинилхлорида

Основными преимуществами ПВХ труб их перед другими типами является их дешевизна при оптимальных функциональных показателях, а также простота монтажа. Канализационные коммуникации из данных изделий способны качественно функционировать при интервале температур от минус 40 до 60°С выше нулевой отметки.

При этом они не растрескиваются (даже при полном промерзании) и не деформируются, так как имеют низкие коэфициенты расширения и линейного растяжения.

Пластиковые изделия очень износостойкие: срок эксплуатации согласно ГОСТу — не менее 50 лет. Они не поддаются воздействию воды (окислению, от которого возникает коррозия), органических и многих минеральных кислот, солей и пр.

Канализационные ПВХ трубы имеют долгий срок службы

На гладких внутренних стенках канализационных коммуникаций из ПВХ, а также рабочих полостях практически не налипают известковые осадки, соли и пр. Благодаря этому пластиковые трубопроводы практически не снижают своей пропускной способности в течение всего периода работы.

Трубы из поливинилхлорида легко как монтировать в трубопровод, так и, при необходимости, выполнить его ремонт. Наружные канализационные системы разбираются, и отдельные их сегменты меняются на новые без нарушения положения соседних.

При всей своей легкости ПВХ изделия достаточно ударопрочные, они хорошо переносят как статические, так и динамические нагрузки

Последнее важно при транспортировке и укладке их в систему

Как выбрать размер ПВХ труб для внутренней канализации

Самостоятельное проектирование и строительство внутренней канализационной системы (например, на даче) предполагает правильный подбор диаметра труб. Делать это необходимо с учётом того, что в маркировке производитель указывает значение наружного, а не внутреннего сечения изделия. Чтобы узнать размер последнего параметра, необходимо выполнить операцию вычитания из величины наружного диаметра удвоенной толщины стенки трубы. Эти данные присутствуют в её маркировке.

Многолетняя практика использования ПВХ труб для канализации внутреннего типа позволила разработать примерную шкалу, которой необходимо руководствоваться, выбирая диаметры подобных изделий. Ключевыми данными при создании шкалы являлись возложенные на трубу функции и её месторасположение. Ниже приведена выборка, касающаяся наиболее распространённых вариантов использования ПВХ труб в домашней канализации.

• внутреннюю разводку в ванной и по квартире следует выполнять на основе трубного ПВХ проката с внутренним диаметром 40-50 миллиметров;
• внутренний диаметр отвода от душевых кабин, ванн и умывальников должен составлять 32 миллиметра;
• для отвода стоков от посудомоечной машины можно использовать ПВХ трубу канализации с внутренним диаметром 25 миллиметров. Некоторые модели посудомоечных агрегатов требуют подключение через 40-миллиметровые отводы.

Сантехнические ПВХ трубы качественно прослужат вам не один десяток лет. Но чтобы не возникала необходимость в ремонте, при их монтаже и последующей эксплуатации необходимо руководствоваться общепринятыми правилами.

Характеристика и особенности канализационных труб

Канализационные трубы ПВХ могут использоваться как внутри помещения, так и снаружи здания. Для монтажа требуются пластмассовые фитинги, что имеют соответствующий диаметр. Основные технические характеристики поливинилхлоридного трубопровода:

• Низкая стоимость;
• Длительный срок использования;
• Легкость монтажа и отсутствие необходимости в поточном обслуживании;
• Устойчивость к коррозии;
• Устойчивость к агрессивной внешней среде;
• Малый вес;
• Стойкость к заиливанию и зарастанию.

Для отвода неагрессивных жидкостей используется ПВХ трубопровод, а в случае необходимости транспортировки кислот, нефтепродуктов и масел, потребуется НПВХ канализационная труба.

Наружные канализационные трубы ПВХ

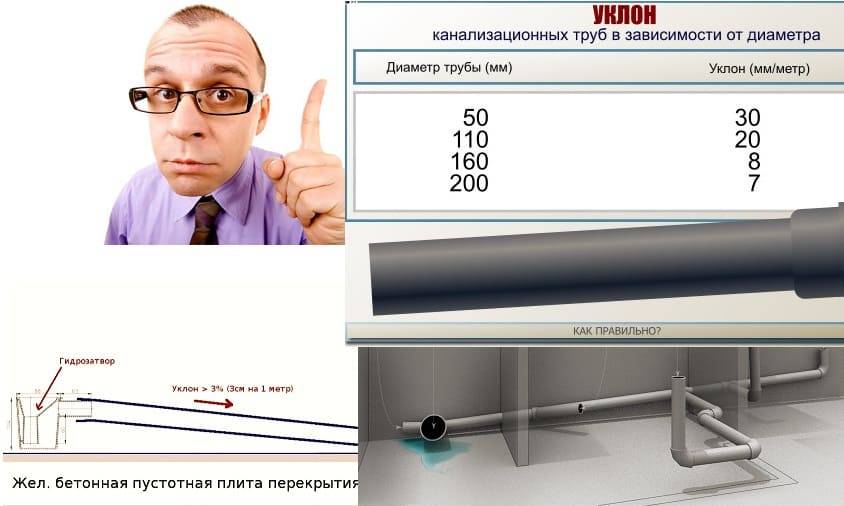

Зачем вообще нужен угол уклона трубы?

Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:

1. При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
2. Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
3. Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Размеры пластиковых канализационных труб

Размеры канализационных пластиковых труб могут быть различными, а именно для высокой нагрузки и низкой. Что касается труб, имеющих большой диаметр, то они чаще всего используются в коттеджах, социальных объектах, многоквартирных домах, так как рассчитаны на большую нагрузку. К примеру, трубопровод диаметром 200мм вполне подойдет для медицинских учреждений, гостиниц, саун. Трубами диаметром 300 мм можно обслуживать промышленные предприятия.

Стандартные размеры пластиковых труб из полипропилена для внутренней канализации

Размеры канализационных труб из ПВХ для наружной канализации

Если вас интересует индивидуальное строительство, предположим, частного дома, то вам вполне подойдут канализационные трубы меньших размеров. К примеру, если вы выберете трубу с диаметром стояка 150 мм, то он не будет полностью задействован в процессе, даже если в доме имеется 2-4 санузла.

Преимущества пластиковой трубы

Пластиковые изделия имеют ряд неоспоримых преимуществ. К ним относят:

• Устойчивость к коррозии. Изготавливаются из материалов, которые не вступают в реакцию с разрушающими элементами. Срок службы пластика меньше, чем у чугуна, но всё-таки достигает 50 лет.
• При эксплуатации пластиковые трубы не создают особого шума, так как гладкая внутренняя поверхность обеспечивает беспрепятственное прохождение воды.
• Экологичность материала обеспечивает безопасную эксплуатацию в бытовых условиях.
• Низкая степень теплопрооводности. Это значительный плюс, так как проходящая по трубам горячая вода не остывает.
• Пластик обладает высокой устойчивостью к перепадам температур и перепадам давления.
• Обладают незначительным весом, что существенно упрощает процесс монтажа. Для того, чтобы соединить их не нужны сварочные работы. Соединяются при помощи специальных деталей. Соединения в конечном итоге получаются надёжными и герметичными.
• Пластиковые изделия не нужно обслуживать в плане защиты от коррозии. Отпадает необходимость их красить. Подходят как для открытого использования, так и для закрытого.

Расчет глубины укладки канализационной трубы

Глубина заложения канализационных линий в земле зависит от особенностей грунта, климатических условий, а так же самого материала, который планируется использовать для монтажа канализации.

Чтобы решить вопрос, на какую глубину закапывать канализацию, а также, чтобы прокладка канализационных труб в земле не закончилась катастрофой, необходимо ответить на следующие вопросы:

• какова глубина промерзания грунта на данной местности;
• на какой глубине будет находиться точка входа в септик или коллектор;
• какие материалы вы будете использовать для монтажа канализационной системы ( материал, прочность, диаметр);
• какая технология нагрузки предусматривается на участках грунта, где будет произведена укладка трубопровода. Участки, по которым будет проезжать автотранспорт, считаются участками с высоким уровнем нагрузки. Вся остальная придомовая территория – с низким.

Если технология обустройства водопровода предусматривает укладку на глубину, превышающую уровень промерзания грунта, то глубина залегания канализационных труб пройдет на гораздо меньшем уровне. Основными причинами таких особенностей является разности уклонов, температур проходимой жидкости и внутреннего давления. Рассмотрим подробнее:

1. Канализационный коллектор монтируется под уклоном к месту выгребной ямы так, чтобы жидкость шла самотеком.
2. По канализационным линиям жидкость проходит транзитом, тогда как в водопроводных стоит постоянно, чтобы создавать давление.
3. В стоковую систему сливается теплая жидкость, которая, даже в случае намерзания на канализационных трубопроводах, может растопить лед. Вода в водопроводе приобретает температуру окружающей среды.

Глубина закладки трубы зависит от степени промерзания грунта

Поэтому укладка канализационной системы под землей рассчитывается следующим образом:

• если трубопровод имеет диаметр до 0,5 метра – глубина закладки рассчитывается по схеме: уровень промерзания минус 0,3 метра;
• технология укладки трубопровода диаметром более 50 см рекомендует вычитать 50 см из глубины промерзания грунта.

Поскольку глубина закладки коллектора прописана в СНиП, ее изменять не желательно.

Что касается вопроса какой ширины нужно рыть траншею – каждый решает сам. Но не забывайте, что работы по монтажу трубопровода, придется проводить непосредственно по канаве.

Трубы для канализации

Прежде чем приступать к обустройству канализации, помимо подготовки чертежей, необходимо определиться с материалом, который будет использоваться для канализации. От этого так же на прямую будет зависеть глубина прокладки канализационных систем.

Для монтажа канализации ранее использовались различные материалы: металлические, асбестоцементные, керамические, чугунные. Однако все это ушло далеко в прошлое по причине большого веса и сложности монтажных работ.

При прокладке безнапорной канализации обязательно соблюдается угол наклона трубопровода

На сегодняшний день для обустройства канализации принято использовать пластиковые поливинилхлоридные и полипропиленовые изделия благодаря следующим достоинствам:

• приемлемая стоимость;
• легкость транспортировки;
• небольшой вес;
• простота монтажа своими руками;
• отсутствие необходимости привлечения специалиста (к примеру сварщика, как в случае с металлическими трубопроводами);
• долговечность;
• стойкость к коррозии;
• предотвращение скопления грибков и микроорганизмов;
• устойчивость к воздействию внешних факторов, а так же к агрессивным средствам очистки канализации.

Строительный рынок предлагает два вида пластиковых труб, в зависимости от их применения. Для монтажа канализации внутри и снаружи дома нужно использовать разные изделия.

Однако производители всегда пишут на изделиях где и как их правильно использовать.

Разновидности пластиковых труб канализации и их размеры

Пластиковые канализационные трубы изготавливают из следующих материалов:

• полиэтилена высокого и низкого давления;
• поливинилхлорида;
• полипропилена.

От области применения зависит материал для водостока.

Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.

Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.

Разновидности пластиковых труб канализации.

Такие детали хорошо переносят сжатие и подходят для системы, которая проходит глубоко под землей. Диаметр изделий может быть 110-1200 мм. Большой размер рассчитан на повышенные нагрузки. Эти элементы используют при обслуживании многоквартирных зданий, социальных строений и коттеджей.

Размер 200 мм применяют для монтажа канализации в гостиницах, саунах и больницах. При увеличении диаметра до 300 мм трубопровод монтируют для промышленных объектов.

При индивидуальных строительных работах используют элементы с небольшим размером окружности. Если стояк монтируют из труб 150 мм, то он уже не будет полностью функционировать при наличии нескольких санузлов в квартире.

Изделия квадратной формы используют для установки сети, которая предназначена для орошения приусадебного участка.

Чтобы организовать стоки для отдельного сантехнического оборудования, используют трубы 75 миллиметров. Для установки унитазов потребуется трубопровод шире.

От чего зависит цвет канализационных труб

Для полимера, а это материал, из которого изготавливаются современные канализационные трубы, вовсе не важен цвет. Вернее, на его характеристики никак не влияет окраска: она нужна, чтобы сообщить о свойствах полимера, а не изменить их. Пластик можно окрасить в любой цвет, не только серый, что позволяет использовать это как индикатор: такую маркировку вряд ли получится перепутать или случайно стереть.

Оранжевая

К этому классу относятся коричневые или рыжие. Трубы предназначены для наружного использования. Они гораздо прочнее и жестче серых, обычно многослойные. Первый класс таких труб имеет толщину стенки 3 мм, второй, рассчитанный на большую глубину, – 3,2 мм. Температура рабочей среды не должна быть выше 45 °С. Оранжевая не боится промерзания, выдерживает давление, но не постоянное. Для магистральной канализации используются трубы другого вида.

Черная

Эти трубы не рассчитаны для использования под давлением. Применяют их для безнапорных стоков. Черная используется для ливневого водоотведения.

Зеленая

Иногда синяя. Применяют ее под дренаж. Они гибкие, при этом жесткие. Выдерживают относительно высокие перепады температур. Продукция с зеленой маркировкой предназначена для напорных магистральных трубопроводов. Выпускается диаметром 110 мм или 160 мм.

Серая

Может быть не только серая, но и белая. Изделия такого типа применяют только для внутреннего трубопровода. Они рассчитаны на использование при температуре около 60 °С, кратковременно температура может доходить до 95 °С. Толщина 2,7 мм, диаметр 32, 40, 50, 110, 125, 150 мм. Соединяются раструбом, некоторые производители наносят деления для удобства монтажа.

Можно ли использовать серые трубы для наружной канализации

Источники

• https://vseotrube.ru/materialy/polimernye/truba-npvh
• https://InfoTruby.ru/plastikovye/truba-npvh
• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/npvx/
• https://vseotrube.ru/materialy/polimernye/npvh-dlya-naruzhnoj-kanalizatsii
• https://pro-kanalizaciju.ru/truby/kanalizatsionnaya-truba-npvh.html
• https://pro-kanalizaciju.ru/truby/truby-pvh-dlya-naruzhnoj-kanalizatsii.html
• https://iseptick.ru/truby-i-fitingi/polipropilenovye-truby/pvh-truby-dlya-kanalizacii.html
• https://www.itcslavich.com/articles/truby-pvh-i-npvh
• https://pro-kanalizaciju.ru/truby/kanalizatsionnye-napornye-truby.html
• https://masstter.com/santexnika/kanalizacionnye-truby.html
• https://vseotrube.ru/materialy/polimernye/truba-kanalizatsionnaya-seraya

Стандартные размеры канализационных труб и их назначение

Современная промышленность производит трубы для канализации в соответствии с требуемыми техническими нормами. Показатели различаются для каждого типа помещений (кухня, ванная комната, санузел), а также зависят от предполагаемой нагрузки на систему. Последний пункт обуславливается количеством членов семьи, проживающих в квартире или доме.

Основные параметры, на которые рекомендуется обращать внимание при выборе канализационных материалов, следующие:

• внутренний диаметр – главный параметр, который является основополагающим для всей канализационной сети, обозначается как «Д»;
• диаметр условного прохода – имеет обозначение «ДУ», определяет номинальное значение внутреннего диаметра трубы;
• номинальный диаметр – имеет обозначение «ДН», обозначает общий диаметр всей конструкции.

Кроме того, профессионалы обращают внимание на толщину стенки трубы и её материал изготовления. Кроме технических данных, стоит уделить внимание комплектующим – выбирая переходники, необходимо придерживаться точного соответствия размерам и назначению изделий

Из ПВХ

В таблицах приведены значения для внутренней и наружной канализации из пластика.

Таблица №1 – внутренняя система:

ДН (мм)	Д (мм)	Толщина стенки (мм) (минимальное значение)	Толщина стенки (мм) (максимальное значение)
32	30	1	1.8
40	38	1	1.8
50	47.4	1.3	1.8
75	71.2	1.9	2.3
90	85.6	2.2	2.8
110	104.6	2.7	3.4

Таблица №2 – наружная система:

ДН (мм)	Д (мм)	Толщина стенки (мм) (минимальное значение)	Толщина стенки (мм) (максимальное значение)
125	118.6	3.2	3.9
160	153.6	3.2	4.9
200	192.2	3.9	6.2
250	240.2	4.9	7.7
315	302.6	6.2	9.7
400	384.6	7.7	12.3
500	480.4	9.8	15.3
630	605.4	12.3	19.3
800	769.2	15.4	24.5
1000	960.8	19.6	30.6
1200	1151	24.5	36.6

Оптимальными значениями труб для внутренней канализации считаются 32-110 мм. Для наружной – 160-500.

Исходя из того, что производители выпускают практически все возможные размеры канализационных комплектующих, подобрать оптимальный для индивидуального жилья не составляет проблем. Наиболее распространенными значениями, которые также соответствуют утвержденным требованиям СНиП, считаются (данные в мм):

• стиральная и посудомоечная машины – 25;
• раковина – 30-45;
• ванна, мойка в кухне – 40-50;
• совмещенный слив (санузел, ванна) – 50;
• отвод стояка – 70-85;
• центральный слив – 110-120.

Показатели характерны для внутренней канализации. При прокладке канализации вне дома рекомендуется использовать пластиковые комплектующие следующего диаметра (данные в мм):

• вывод на очистительную систему – 160-200;
• вывод воды из бани – 200;
• бассейн – 230;
• городская канализационная сеть – от 300 до 1100.

ПВХ- трубы как наилучший материал для наружной канализации

Экономическая выгода

Она будет складываться из следующих показателей:

• Небольшие расходы на транспортировку;
• Финансовая экономия на расходных и комплектующих;
• Малая трудоемкость сборочного процесса;
• Практически полное отсутствие отходов в эксплуатационном процессе;
• Полная экологическая безопасность.

Технические характеристики и особенности соединений

Наружная ПВХ-канализация считается магистралью следующего поколения, которая в скором времени вытеснит из бытовых систем все иные виды труб. Это связано с особенностями монтажа и возможностью работы с повышенным давлением до 10 МегаПаскалей. Множество вариаций установки позволит собрать нужную конструкцию с легкостью:

• Раструбное соединение – данный вид не потребует применения специального оборудования, требуется лишь подобрать трубы по диаметру. Гладкий конец одного изделия попросту вставляется в раструб другого, а герметизация осуществляется посредством резинового уплотнителя.
• «Холодная склейка (сварка)» — для этого метода применяется особый клей, процедура проста и интуитивно понятна, специальное оборудование не требуется.
• Соединение фланцами (разъемное)  — все элементы собираются через фитинги, которые создают всевозможные повороты и ответвления и благодаря которым всю конструкцию можно разобрать.
• Соединение муфтами – это метод используется, когда ПВХ-трубу необходимо соединить с моделью из иного материала (подобная ситуация характерна для ремонтных работ).

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Характеристика и особенности канализационных труб

Канализационные трубы ПВХ могут использоваться как внутри помещения, так и снаружи здания. Для монтажа требуются пластмассовые фитинги, что имеют соответствующий диаметр. Основные технические характеристики поливинилхлоридного трубопровода:

• Низкая стоимость;
• Длительный срок использования;
• Легкость монтажа и отсутствие необходимости в поточном обслуживании;
• Устойчивость к коррозии;
• Устойчивость к агрессивной внешней среде;
• Малый вес;
• Стойкость к заиливанию и зарастанию.

Для отвода неагрессивных жидкостей используется ПВХ трубопровод, а в случае необходимости транспортировки кислот, нефтепродуктов и масел, потребуется НПВХ канализационная труба.

Наружные канализационные трубы ПВХ

Особенности канализационных труб ПВХ

Пластиковые канализационные трубы

Трубы ПВХ изготавливаются из поливинихлорида. Для улучшения прочностных характеристик в смесь добавляют присадки. Композитный материал, получаемый под воздействием высокого давления, становится прочным, отлично сохраняет форму и может подвергаться статическим и динамическим нагрузкам.

Преимущества:

• небольшой вес при достаточной прочности – канализацию из ПВХ можно собрать в одиночку;
• не ржавеют, в отличие от изделий из металла;
• более гигиеничны;
• проявляют устойчивость к кислотам;
• приемлемая стоимость;
• гладкие внутренние стенки, что в несколько раз уменьшает вероятность засоров и наростов;
• в продаже есть не только прямолинейные изделия, но и широкий выбор комплектующих, что позволяет собрать трубопровод любой конфигурации;
• для установки системы не требуется специальное оборудование;
• имеют монтажные углубления и пазы, что облегчает сборку;
• цена ниже на 20-30% по сравнению с изделиями из других материалов;
• разнообразие типоразмеров;
• легкая нарезка;
• не проводят электрический ток;
• срок службы – 50 лет.

Недостатки:

• материал теряет свойства под воздействием ультрафиолетовых лучей, поэтому ПВХ трубы нельзя хранить и устанавливать на солнце;
• необходимо жестко закреплять, чтобы элементы не сместились;
• при устройстве наружной канализации трубопровод утепляют, так как он неустойчив к сильным морозам и промерзает. Температурный режим эксплуатации – от -10 до +65 градусов;
• внутренняя канализация может нуждаться в изоляции, так как при прохождении стоков трубы не обеспечивают должной шумоизоляции.

Классификация

Технические характеристики труб ПВХ.

Классифицируются коммуникации из поливинилхлорида по степени жесткости. Выделяют следующие виды труб:

1. Класс L (2 кН/кв. м).
2. Класс N (4 кН/кв. м).
3. Наиболее толстостенные изделия относятся к классу S (8 кН/кв. м).

Вторая группа материалов может использоваться для монтажа систем канализации на глубине от 0,8 до 6 м, а трубы, представляющие третий класс, предназначаются для укладки глубже уровня в 6 м. По целевому назначению различают такие типы изделий:

• легкий тип, коммуникации при этом задействуют при строительстве канализационных систем на участках с небольшой нагрузкой (зеленые зоны, тротуары);
• средний тип, трубы этой группы применяют при прокладке систем, проходящих под дорогами с движением малой интенсивности;
• тяжелый тип, коммуникации данного исполнения задействуют на участках, которые характеризуются тяжелыми транспортными нагрузками.

От того, насколько правильно подобраны изделия, будет зависеть длительность срока эксплуатации всей системы канализации

Поэтому при выборе следует обратить внимание на особенности и параметры труб. Ассортимент типоразмеров коммуникаций ПВХ весьма широк

Так, наружный диаметр изделий варьируется в пределах от 11 до 63 см, а толщина стенок может соответствовать любому значению из диапазона от 3,2 до 15 мм.

По оттенку легко сориентироваться при выборе коммуникаций для прокладки именно наружных систем канализации. Основные цвета данного рода изделий: кирпичный, серый, рыжий.

Особенности труб, виды и типоразмеры

Канализационные трубы для наружной канализации из ПВХ широко применяются в процессах ремонта и создания наружных канализационных сетей на разных объектах. Устойчивость таких материалов к разным химически агрессивным средам позволяет использовать их для отведения различных типов стоков, включая химически агрессивные.

Технически ПВХ-трубы для наружной канализации часто представляют собой три слоя: внутренний и внешний — это непластифицрованный жесткий ПВХ, а посредине — вспененный поливинилхлорид. Благодаря средней прослойке снижаются затраты на сырье и производство, уменьшается конечная масса изделия, а вот кольцевая жесткость не утрачивается.

Но также существуют и однослойные трубы из поливинилхлорида.

Для соединения ПВХ-труб используются раструб и резиновый уплотнитель — благодаря продуманной технологии гарантируется герметичность соединений, а монтаж при этом производится легко и быстро.

Трубы канализационные ПВХ, размеры которых — 3,2 мм минимум (толщина стенок), окрашиваются в оранжевый цвет — так обозначаются изделия, предназначенные для наружных сетей канализации. Для внутренних систем предназначаются изделия с толщиной стенки 2,2 мм, и они окрашены в серый цвет.

Различают их другие типы размеров труб канализационных ПВХ (цена от них тоже зависит) — так, сети можно создавать из труб диаметром от 110 до 630 мм. Варьируется и длина — от 1000 до 6000 мм.

На фото представлена таблица, где указаны размеры трубы канализационной ПВХ

Но самыми важными считаются технические характеристики трубы. В частности, показатели жесткости — от этой величины зависит, насколько труба может быть заглублена:

• L — до 2 кн/кв.м.;
• N – 4 кн/кв.м.;
• S – 8 кн/кв.м.

Жесткость трубы обеспечивает прочность конструкции в процессе монтажа, а также при боковой поддержке.

Также существует классификация по эксплуатационным свойствам изделия:

• легкие — SDR51; SN-2; ряд S25 — могут использоваться там, где транспортных нагрузок на площадку не ожидается (например, под газоном или пешеходной дорожкой);
• средние — SDR41; SN-4; ряд S20 — применимы там, где транспортный трафик присутствует, но он слабый;
• тяжелые — SDR34; SN-8; ряд S16,7 — их область использования это места, где большой транспортный поток, в промышленных районах, например. Тяжелые трубы могут укладываться на восьмиметровую глубину под дорогой.
