Кессон для скважины своими руками: как сделать металлический, из бетонных колец, установка

Металлические кессоны

Стальные кессоны – самые распространенные. Кессон устанавливается на скважину в заранее вырытый котлован и является герметичным боксом для смонтированного в нем насосного оборудования. Существует различные формы металлических кессонов: цилиндрические (круглые), квадратные и прямоугольной формы.

Выбор той или иной формы и размера монтируемого кессона напрямую зависит от выбираемого Вами объема гидроаккумулятора и дополнительного оборудования, требуемого для осуществления регулярной доставки воды в строения на участке. Как показывает практика, наиболее распространенными являются кессоны цилиндрической формы. В нем свободно помещается типовой пакет насосного оборудования (гидробак на 50-100л., автоматика управления насосом), а также можно организовать необходимое количество водоразборных точек, включая выход на летний полив участка.

Преимущества

Герметичность;
Ремонтноспособность;
Большой вес (от 300 кг), что не способствует всплытию кессона.

Недостатки

Ограниченный срок эксплуатации (со временем, подлежит коррозии).

Этапы работ

Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.

Непосредственный монтаж включает несколько этапов:

Выполнение земляных работ начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
В последнюю очередь монтируется крыша.

Земляные работы

Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.

После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции. Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.

Гидроизоляция

В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.

Монтаж

Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:

На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
На этапе гидроизоляционных работ наносят мастику в несколько слоев.
Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.
Утепляется устройство материалом серии Пеноплекс с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

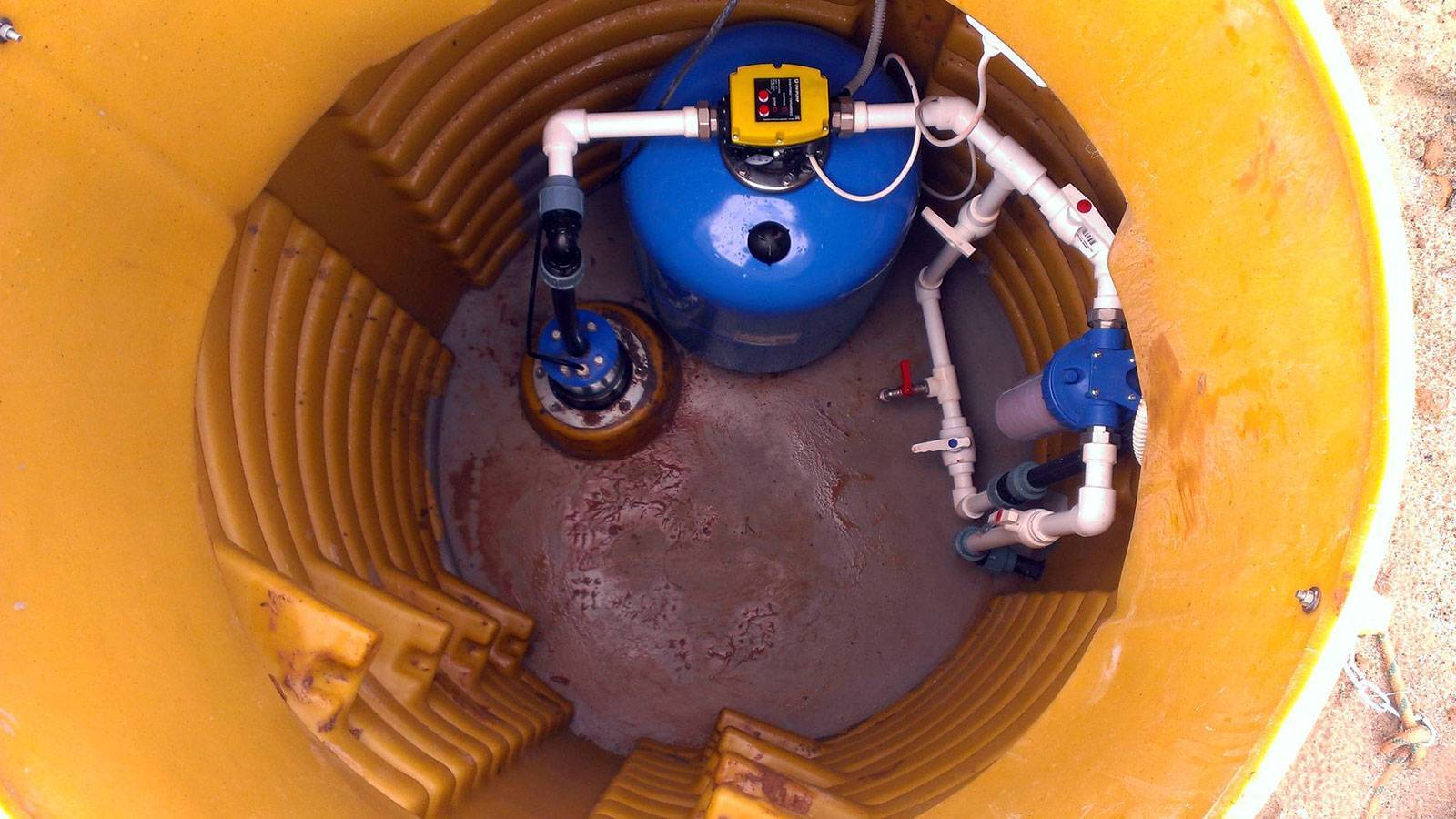

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Для чего устанавливают кессоны

Для подачи воды в жилые помещения недостаточно пробурить скважину и установить насосные агрегаты, необходимо еще позаботиться о защите конструктивных элементов от внешних воздействий. Для достижения этой цели устанавливают специальное устройство — кессон. Он не позволит оборудованию выйти из строя, а воде замерзнуть в трубах при отрицательных температурах.

Кроме того, установка кессона необходима:

для предотвращения попадания талых и подземных вод в объем;
для удобства обслуживания узлов, доставляющих воду, а также очищающих ее благодаря расположению в одном месте;
для недопущения в закрытую область животных, людей, насекомых;
для обеспечения приемлемого расстояния между устьем скважины и насосом.

Кессон устанавливают для удобства обслуживания узлов, доставляющих воду.

Как самостоятельно изготовить кессон

Чтобы сделать кессон для скважины своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
Через неделю опалубку можно снять. А через 4 недели установить оборудование.

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
Заливают дно бетоном и бурят отверстие под трубу.
Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
На фундамент необходимо уложить гидроизоляцию (например, рубероид).
Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

Процесс такой:

Снова выкапывают яму, подходящую под размер и форму камеры.
На дне вырезают отверстие для обсадной трубы.
Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.
