Схема разводки
Конструктивно, существует два варианта, которыми можно выполнить разводку труб в ванной комнате:
- Наружный;
- Внутренний.
Наружный способ очень удобен тем, что не требует разрушать стены
Это крайне важно для некоторых видов многоэтажных домов (скажем, исторических памятников), и если Вы просто не хотите после установки канализации дополнительно заниматься ремонтом стен. Наружная система состоит из отдельных водопроводов, соединенных между собой и установленных поверх стен
Стоимость монтажа таким способом на порядок ниже, чем внутренним.
Фото — схема движения воды в трубах
Внутренняя или скрытая схема считается более аккуратной и практичной – она производится в стене. Скрытый способ установки отлично подойдет, если не хочется в своем частном доме портить интерьер торчащими трубопроводами из стены. Но чаще всего в многоэтажном здании без обращения в ЖЭК осуществить ремонт и разводку Вы не сможете. По умолчанию все стены в санузле являются несущими, именно потому рекомендуется при землетрясении прятаться в ванную или туалет. Поэтому при штробировании можно нарушить перегородки и повлиять на несущую способность всего здания (в особенности, если квартира находится на нижних этажах). В Москве средняя цена скрытой разводки – 20–50 у. е. за погонный метр.
Фото — разводка по полу
По принципу разводки водопроводных труб система может быть:
- Последовательной;
- Коллекторной.
Последовательная простая в реализации, здесь все трубопроводы просто последовательно соединяются с главной магистралью или в стояке. Но в такой системе водоснабжения есть очень серьезный недостаток: при включении одновременно нескольких водоприемных каналов (раковины, стиральной машины и душа) в каждом из них будет маленький напор. Это происходит за счет того, что давление будет распределяться по трубам равномерно.
Фото — последовательная
Коллекторная или лучевая технология разводки труб более сложна в своем исполнении, но наиболее практична. Здесь на каждый водопровод устанавливается отдельный кран, который при необходимости сможет перекрыть поступление воды. Если потребуется срочный ремонт какого-либо отвода без отключения всей системы водоснабжения – такой вариант очень пригодится.
Фото — коллекторный вариант
Разводка труб также бывает при установке отопительных приборов — радиаторов, котлов и прочих. Здесь используется либо двухтрубная система, либо однотрубная. Горизонтальная однотрубная осуществляется по полу, в ней движение теплой воды производится только в оду стороны по кругу. 2-трубная состоит из двух труб, чаще всего одна расположена внизу, а другая вверху. У каждой из них свои достоинства и недостатки. С подключением однотрубной не возникнет проблем, но зато на двухтрубную систему можно установить автоматические термостаты, которые будут контролировать её работу.
Фото — принцип однотрубного и двухтрубного отопления
Независимо от выбранной системы разводки есть несколько общих правил, по которым должен выполняться монтаж:
- Нужно разработать проект, в котором будет минимальное количество поворотов и изгибов труб;
- Требуется организовать соединение с наименьшим количеством узлов;
- Трубы холодной и горячей воды в идеальной разводке не должны перекрещиваться. Это допускается только в сложных системах водообеспечения в коттедже и прочих частных постройках. Также такое соединение считается нормальным при потребности подключения котла отопления в квартире (если нет отдельной котельной).
Инструмент, материалы, демонтаж старого
Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.
Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.
Монтаж домашнего водопровода из металлопластика
После подготовки схемы посчитайте, сколько и каких материалов вам потребуется. Лучше покупать всё с небольшим запасом. Труба из металлопластика гнётся. Однако до места соединения она должна иметь ровный участок хотя бы в 5-7 см. Коммутируют прессовым методом или с помощью обжимных фитингов.
Второй вариант пригоден исключительно для открытого типа водопровода:
- отмерьте и отрежьте трубу;
- снимите с неё фаску посредством специального калибратора;
- наденьте на трубу гайку фитинга;
- вставьте кольцо, а затем и сам фитинг;
- проведите обжимку парой рожковых ключей.
Слабое место этого типа соединения — протечки. Трубы необходимо осматривать, фитинг подтягивать хотя бы 1 раз в год.
Прессовое сцепление выполняется так:
- отрежьте трубы нужной длины;
- откалибруйте;
- наденьте фитинг и опрессуйте его ручным прессом. Это соединение считается более надёжным, но не разборным.
Типы труб для водоснабжения
Основные типы труб, используемых при организации водоснабжения:
- Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
- Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
- Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
- Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
- Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
- Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.
При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.
Виды разводки. Их преимущества и недостатки
Для систем водоснабжения и отопления в жилом помещении могут быть использованы следующие схемы:
- тройниковая;
- коллекторная.
Тройниковая разводка
Тройниковая схема разводки – это последовательное соединение труб и их подвод к точкам водозабора (раковина, душ, унитаз и так далее).
Последовательное подключение точек забора воды
Преимуществами такой системы подключения водопроводных труб являются:
- невысокая стоимость, так как при использовании последовательного подключения требуется минимальное количество труб и соединительных фитингов;
- простота монтажа системы;
- компактность – трубы занимают минимальное количество пространства жилого помещения.
Среди недостатков можно выделить:
- недостаточность напора при одновременном включении нескольких кранов, входящих в систему водоснабжения или отопления;
- затруднение поиска протечки в случае сильного перепада давления жидкости в системе;
- необходимость полного отключения водоснабжения системы для выполнения ремонтных и/или профилактических работ.
Тройниковая разводка преимущественно используется при обустройстве коммуникаций в малогабаритных квартирах или загородных домах с малым количеством точек водозабора.
Коллекторная разводка
Коллекторная разводка представляет собой параллельное подсоединение труб системы водоснабжения/отопления к центральному стояку при помощи специализированного устройства – коллектора, который устанавливается на вводе системы в здание.
Параллельное подключение точек водозабора
У данной системы подключения сантехники также имеются свои преимущества и недостатки. К положительным моментам можно отнести:
- стабильность напора подачи воды во все подключенные устройства, независимо от использования остальных сантехнических устройств;
- возможность в кратчайшие сроки обнаружить неисправности в работе того или иного оборудования, а также мест образования протечки;
- возможность выполнения ремонтных работ без необходимости отключения от водоснабжения иных точек потребления;
- однородность температуры подаваемой жидкости.
К отрицательным моментам относятся длительность монтажа, так как к каждому сантехническому прибору требуется подвести отдельную трубу, и увеличение стоимости материалов (труб, тройников, фитингов, держателей и так далее).
Коллекторная разводка в отличие от тройниковой позволяет максимально оптимизировать работу каждого сантехнического оборудования в отдельности. Например, для стиральной машины можно установить дополнительный фильтр, что значительно продлит срок ее эксплуатации.
Проектирование системы водоснабжения
Последовательная (а) и коллекторная (б) схема водоснабжения
Начинать проводить водопровод надо с составления проекта, который в виде эскиза рисуют на бумаге схематично. На плане квартиры распределяются сантехнические приборы, к которым будут протянуты трубы водоснабжения. К потребителям от стояка, проходящего сквозь этажи, необходимо провести линии, обозначающие трубы, чтобы связываемые расстояния имели минимальную длину.
Трубная разводка в квартирах собирается по тройниковой или коллекторной схеме. Первая – сантехнические приборы к трубе подключаются последовательно. Вторая – устанавливается коллектор с несколькими соединительными патрубками. Один с большим диаметром соединяется со стояком, остальные с меньшими диаметрами соединяются параллельно с потребителями.
Первая схема проще в монтаже и экономичнее в плане расхода материалов. Вторая – эффективнее в плане водоснабжения. Вода до каждого потребителя будет доходить в требуемом объеме и с постоянным напором. Но эта схема сложная, с большим расходом исходного материала. В небольших по площади квартирах выбирают тройниковую разводку.
После выбора способа распределения водопроводных труб и создания эскиза надо подсчитать, какое количество материала уйдет на водопровод. Так как схема на бумаге сделана в масштабе, несложно будет подсчитать длины трубных участков, которые суммируются. Здесь же на схеме будут хорошо видны места установки фитингов: тройников и отводов. Надо подсчитать их количество.
Общие сведения
Из чего состоит коллектор водопроводный
Коллектор имеет цилиндрическую форму с отверстиями по бокам. На гребенке ставятся устройства перекрывающего типа, которые регулируют силу подачи воды. В торце коллекторного устройства имеется отверстие для входа жидкости из общего стояка, оно имеет более крупный диаметр.
По две стороны коллектора имеются резьбы внутреннего и наружного типа. Резьбовое соединение позволяет подключить коллектор к общей системе, либо иному коллекторному устройству. К нему подводят трубы, по которым вода поступает к разной сантехнике.
Внимание! Коллекторную разводку относят к параллельному типу. На конце коллектора монтируют заглушку, либо гаситель гидроударов, в зависимости от ситуации
На гребенке может быть два — четыре выхода. Если точек распределения жидкости много, то соединяют два – три коллектора в один. На свободные отверстия устанавливают заглушки
На конце коллектора монтируют заглушку, либо гаситель гидроударов, в зависимости от ситуации. На гребенке может быть два — четыре выхода. Если точек распределения жидкости много, то соединяют два – три коллектора в один. На свободные отверстия устанавливают заглушки.
Преимущества коллекторного типа
Коллекторы служат, чтобы выравнивать параметры внутри трубопровода. Коллекторы служат для:
1.регулировки давления. В этой разводке напор воды и ее температурный режим не изменяются при работе сразу нескольких точек.
2.если требуется ремонт деталей, замена смесителей, не нужно перекрывать весь водопровод. На выходе из коллектора к каждой сантехнике устанавливается затворный кран, регулирующий подачу жидкости на ветке.
3.для разводки не требуется монтировать в стене соединения, что минимализирует появление протечек. Если сломаются фитинги с кранами, то при замене не придется менять облицовку.
4.если потребуется внедрение дополнительной разводки, не потребуется заменять старую линию. Для монтажа не нужно много времени и сил, дорогих вложений.
Распределительные устройства отличаются высокими гидравлическими свойствами, не образуют коррозию, их можно ставить без прокладок. К преимуществам системы с коллекторами относят стабильную, практичную работу трубопровода, изолированное подключение каждого прибора, при необходимости можно регулировать технические параметры.
Недостатком данной разводки считают высокую цену. Чтобы проложить трубопровод, требуется большее количество трубопрокатов, чем в других типах разводки. Схема прокладки считается непростой, неопытному человеку можно столкнуться с вопросами уже при создании проекта.
Начинаем со схемы
Набрасывая схему будущей разводки водопровода, стоит учитывать, к какому из сантехнических приборов какая вода будет подаваться в обязательном порядке. Схематично это будет выглядеть примерно так:
- Ванна, душевая кабина и раковина — здесь подводим трубы холодного и горячего водоснабжения, а также канализацию.
- Унитаз — подводка трубы холодной воды и канализации.
- Стиральная машина – канализация и туба с холодной водой.
Все это следует схематично выполнить на бумаге в цвете. Холодный водопровод — синим, горячий — красным колером.
Здесь же следует подсчитать количество запорных кранов, которые в большинстве случаев устанавливают в квартире в ванной:
- ГВС — один кран;
- ХВС — один кран;
- Подача холодной воды к машине-автомат — один кран;
- Унитаз — при желании на бачок устанавливают запорный вентиль.
Устройство распределительного коллектора и принцип работы
Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.
Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.
На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.
Выходы могут быть организованы следующими способами:
- с использованием вентилей;
- с применением шаровых кранов.
Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.
Достоинства и недостатки коллекторной системы
Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.
Достоинствами коллекторной разводки считают:
- Постоянное давление воды и непрерывная ее подача в достаточном количестве.
- Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
- Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
- Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т.д.). При этом можно пользоваться другими приборами и устройствами.
Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.
При всех достоинствах есть и недостатки:
- Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
- Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.
Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.
Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.
Монтаж по коллекторной схеме
Принцип организации коллекторных систем
Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).
Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.
Схема устройства коллекторного шкафа
Монтаж коллекторного водоснабжения
Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.
Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.
Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.
Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

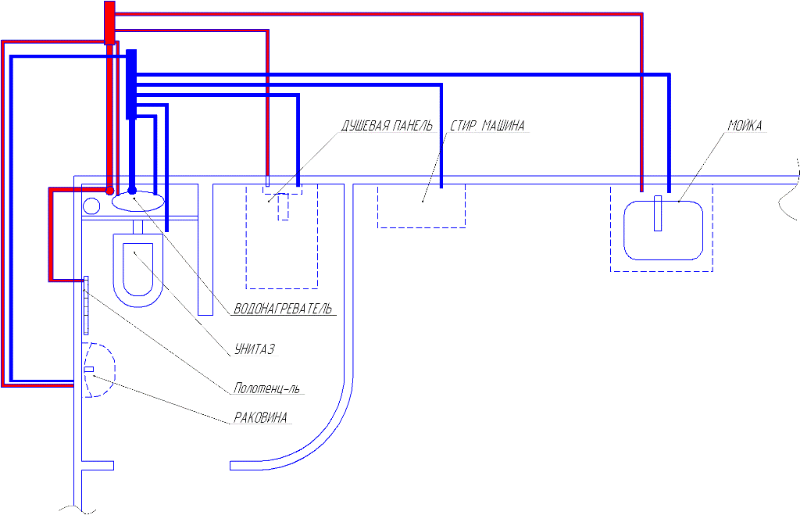

На фото пример разводки воды в квартире коллекторного типа
При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.
Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.
Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.
Коллекторное отопление
Коллекторная схема отопления реализуется следующим образом:
- Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
- Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
- Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
- Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
- В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

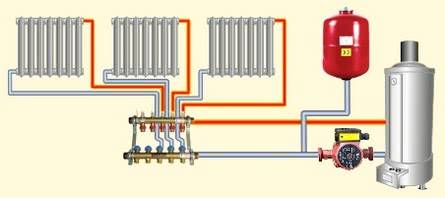

На схеме коллекторная разводка отопления
При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.
Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми
Коллекторныйспособ разводки
Если прокладываютразводку в санузле для индивидуального дома или просторной квартиры, применяется коллекторная схема водоснабжения. Она предусматривает подведение воды к каждому прибору в квартире независимо от других.
При разработке водоснабжения нужно не забыть ни один прибор, поскольку на каждый из них потребуется длинный обрез трубопровода и количество фитингов, чем при тройниковомварианте. Если разводка водоснабжения на этапе подготовки чертежей не учитывает один прибор, потребуется тратить дополнительное время и отправлять в магазин за необходимыми материалами. Разводку предусматривают для:
Разводка в квартире по данномутипу требует установки коллектора. Коллектор — это устройство, у которого предусмотрен один ввод и нужное количество выводов (количество подбирается в зависимости от количества подключаемых приборов). Устройство распределяет воду в трубопроводе так, что при одновременном включении нескольких приборов, скачков напора не происходит.
Хороший водопровод в квартире, облегчит вам жизнь
Коллекторная разводка воды характеризуется следующими положительными сторонами:
- Возможность отключения каждого прибора в отдельности без ущерба для остальных элементов водоснабжения и причинения неудобств жильцам дома или квартиры.
- Управление подачей воды к потребителям осуществляется из одной точки. Запорная арматура для водоснабжения, перекрывающая подачу воды к отдельным приборам, и коллектор располагаются в одном шкафу. При проектировании частного дома коллекторный узел (коллектор, регулирующие краны) располагают в отдельном помещении. Такая схема трубопроводов обеспечивает доступ к месту управления подачей воды без проблем и удобна при поломках.
- Коллекторная разводка обеспечивает стабильность давления жидкости в трубах.
Важно! Чтобы понять, к чему приводят перепады напора воды в трубопроводе, можно представить такую ситуацию, которая возможна при последовательномспособе подключения. Человек моется в душе, установив при этом комфортную для себя температуру воды
В это время другой жилец моет посуду и включает воду в мойке на кухне. В зависимости от того, какой кран был открыт на кухне, человек в душе может получить ожог (если на кухне открыт кран с холодной водой) или порцию ледяной воды (если открыт кран с горячей).
- Одинаковая температура жидкости при одинаковом открытии кранов в приборах.
- Коллекторная разводка предполагает минимальное количество соединений и отсутствие присоединений по длине трубопровода от стояка к прибору. Чем меньше мест нарушения целостности конструкции, тем большую надежность она обеспечивает. Разводка труб водоснабжения по коллекторномутипу уменьшает вероятность поломок и упрощает ремонт.
- Благодаря независимости каждого прибора установка нового или дополнительного оборудования производится без отключения общего водоснабжения квартиры или дома. На работу других потребителей проведение работ никак не влияет.
Совет! При монтаже распределительного узла рекомендуется выбрать коллектор с большим числом выводов, чем требуется на данный момент. Это позволит в дальнейшем при необходимости быстро подключить дополнительную технику без замены коллектора.
У разводки коллекторного типа выделяют и недостатки. К ним относят:
- большой расход материалов на выполнение работ (при последовательной схеме потребуется две трубы — для горячей воды и для холодной, а при коллекторной количество изделий равно числу подключаемых приборов умноженному на 2);
- увеличение материальных расходов из-за протяженности трубопровода;
- сильная зависимость стоимости от количества фитингов;
- трудозатраты на монтаж;
- для размещения коллектора и трубопровода потребуется много места (это проблематично при скромных размерах санузлов);
- необходимость обустройства шкафа для коллекторного узла.
Проблемы с такой схемой возникают на стадии установки, а в процессе эксплуатации она удобна. С тройниковой схемой дело обстоит иначе: она проста в монтаже, но вызывает проблемы при эксплуатации.
Трубные изделия из металлов
Достойный и самый дорогостоящий выбор. Категория подобной современной продукции представлена трубами из меди и нержавеющих сплавов, с содержанием хрома от 13%. Все они обладают отличной механической прочностью (медные материалы лишь немного уступают стали), свободно выдерживают все возможные в быту температурные режимы эксплуатации. Металлические проводки красиво смотрятся, как правило, характеризуя ремонты высокого статусного уровня.
Монтаж металлических трубопроводов – удел профессионалов, так как технологический процесс требует немалых практических навыков, применения дорогостоящего оборудования, а также определенной теоретической подготовки. Например, следует учитывать, что не допускается прямое соединение меди и стали, а также то, что медь всегда должна стоять дальше по потоку воды. Эти особенности связаны с электрохимическим взаимодействием разноименных металлов, которое может привести к ускоренной коррозии участков стальных коммуникаций.
Проектируя водопроводную разводку квартиры из металлических труб, неплохо уточнить среднестатистические параметры воды, которую предстоит по ним транспортировать. При определенных неблагоприятных показателях её химического состава, даже инертные металлы могут подвергаться коррозионной деградации.
Установка кранов, фильтров и счетчиков
Чтобы при возникновении протечки была возможность быстро отключить воду, устанавливают аварийные краны, недалеко от входа трубы из магистрального стояка.
Перед началом их установки перекрывают воду на магистрали, а после устанавливают фильтр грубой очистки.
Фильтр рекомендуется устанавливать так, чтобы при необходимости его легко можно было заменить.
Обычно в комплекте со счётчиком идут и специальные накидные гайки, дающие возможность в случае необходимости отключить прибор, притом не отключая саму систему. После установки устройства, его в обязательном порядке регистрируют в соответствующей организации.
Почему важно составлять план
Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.
Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.
Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.
Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.
Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.
Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.
