Применение труб
Принцип работы дренажных труб для отвода грунтовых вод довольно прост, поэтому многие садоводы укладывают их своими руками. Обычно их располагают вдоль территории или по периметру участка. Дрены делятся на два вида:
- Осушительные — предназначены для сбора воды, который осуществляется через специальные прорези или отверстия, идущие по всей длине труб.
- Собирательные — выполняют отвод воды за пределы участка, поэтому их изготавливают без отверстий.
Трубы для дренажа широко применяются в гражданском и промышленном строительстве для мелиорации и строительства автодорог. В производственных масштабах используются дрены большого диаметра. Если на садовых участках самый крупный диаметр не превышает 200 мм, то в промышленности он составляет 300—400 мм. Чтобы подобрать правильный размер, нужно учитывать:
Чтобы подобрать правильный размер, нужно учитывать.
- структуру грунта;
- степень увлажнения и промерзания почвы;
- объем водоотведения;
- глубину укладки трубопровода;
- ширину траншеи, так как она должна быть на 0,4 м больше диаметра трубы.
Осушение участка вокруг дома своими руками
Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.
Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.
Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.
На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.
Преимущества поверхностного водоотвода по сравнению с дождеприемниками
Устройство поверхностного водоотвода предполагает использование отдельных лотков, которые стыкуются между собой. Лотки покрывают по периметру всю поверхность, с которой должна отводиться вода. Сверху каналы закрываются решетками, призванными оградить проходы от засоров смываемым в них мусором. Такие системы допускают безопасное передвижение по территориям пешеходов и транспорта. Кроме поверхностных водоотводов, твердые поверхности также могут оборудоваться системами точечного дренажа (дождеприемниками). Точки приема воды располагаются равномерно на осушаемой территории. Они соединяются между собой подземными трубами, обеспечивающими отвод воды в канализацию.
Поверхностный линейный водоотвод из пластиковых лотков по сравнению с дождеприемниками обладает следующими преимуществами:
- установка такой системы более выгодна с финансовой точки зрения, так как работа по установке лотков проходит проще и быстрее. Также требуется меньшее количество материалов для создания водоотвода на поверхности;
- возможность прокладки лотков практически в любом месте на твердой поверхности. Точечный же дренаж имеет ограничения по местам расположения в связи с наличием подземных коммуникаций;
- водоотвод на поверхности легче монтировать;
- не требуется создания внешних уклонов в сторону дождеприемников. Поверхность остается ровной и пригодной для передвижения людей и транспорта.
- обслуживание поверхностных лотков в несколько раз проще, нежели уход за системой точечного дренажа.
Читайте о видах систем водоотвода в другой статье: Дренаж вокруг дома.
Пример поверхностного водоотвода с помощью лотков
Монтаж водоотводных лотков
Чтобы установить водоотводной лоток своими руками дополнительно потребуется:
Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.
Установка пескоулавливателя
Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.
Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя
Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.
Чтобы установить пескоуловитель, надо:
- подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
- на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
- на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
- при помощи болтов прикрепить пескоуловитель к бетонной основе;
- соединить оборудование с входящими и выходящими системами отвода воды;
- закопать яму, используя метод обратной засыпки грунта.

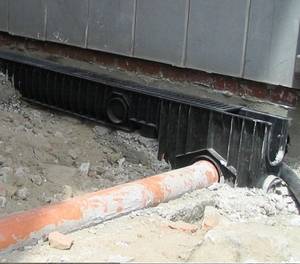

Правильно установленный пескоуловитель
Монтаж водоотводного лотка
Укладка водоотводных лотков производится в следующем порядке:
- Согласно с разработанным проектом размечается месторасположение сети лотков.
- Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.

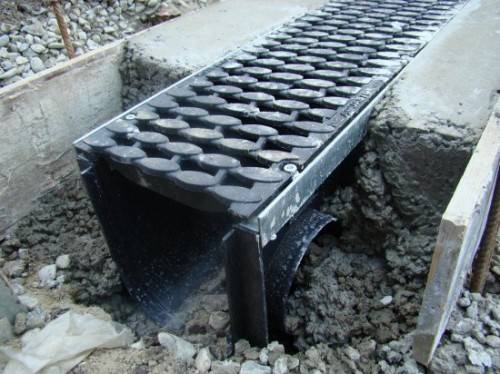

Правильно установленный водоотводной лоток
- На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
- В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
- Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия. Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
- Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
- Поверх лотка устанавливается решетка.
Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.
Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.
Виды кровельного водоотвода
Существует несколько основных типов водоотводов, каждый из которых имеет определенные особенности:
- классический;
- парапетный;
- вакуумный.
Классический водоотвод исполняется в виде системы труб и воронок (http://www.standartpark.ru/catalog/klassicheskiy_krovelnyy_vodootvod/), может быть из разных материалов. Наиболее распространены металлические конструкции с оцинковкой или полимерным покрытием, но пластиковые изделия начинают набирать популярность. Трубы изготавливают из поливинилхлорида, который отличается легкостью и невысокой стоимостью. Такие системы не подвержены гниению и образованию ржавчины, очень стойко переносят влияние влаги. Из недостатков пластиковых труб можно отметить лишь более короткий срок эксплуатации, в сравнении с металлическими аналогами. Но их низкая стоимость компенсирует этот минус, хоть и за счет частой замены кровельного водоотвода.
Парапетный вариант отличается простотой конструкции и монтажа, поэтому он очень распространен и широко применяется для обустройства разных строений. Очень часто его можно встретить в частных домах, которые имеют много разных сооружений на территории. Все они требуют обустройства водоотвода, при этом именно парапетный тип для них наиболее подходящий.

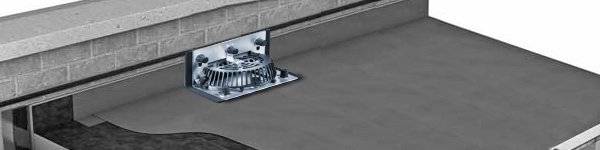

Вакуумный водоотвод являет собой систему воронок, установленных в определенных местах на крыше. Такая конструкция отличается высокой пропускной способностью, которая обеспечивает очень быстрое избавление от воды. Данная система незаменима для плоских крыш или нестандартной формы кровли.
Обязательно ли устанавливать на крыше водосток
Комфорт в жилом доме во многом зависит от тщательного обустройства кровли. Вентиляция подкровельного пространства, гидро- и пароизоляция важны для обеспечения оптимальных условий проживания
Водосток также является важной системой, предотвращающей повреждение несущих конструкций здания
Системы водостока предохраняют конструктивные элементы здания от разрушения и могут быть частью дизайнерского решения всей внешней отделки
Кровля частного дома всегда имеет один или несколько скатов. По этой наклонной поверхности сходят осадки, негативно воздействуя на фундамент постройки вблизи здания. Предотвратить разрушение основания дома и другие неприятные последствия можно с помощью водосточной системы, которая выполняет следующие функции:
- защита фундамента от разрушения при помощи отведения воды в специально оборудованное место;
- контроль сточных вод и предотвращение гниения кровли и несущих элементов, исключение протечек кровельного материала;
- дополнение внешнего вида здания в соответствии с общей концепцией оформления.
Водосточные комплексы изготавливают из прочных материалов, отличающихся прочностью и долговечностью. Обычно они служат до очередной замены кровельного покрытия.
Устройство водостока для кровли
Эффективность системы водоотведения обусловлена продуманной конструкцией, предполагающей наличие нескольких основных элементов. Именно эти детали создают водосток, по которому отводится вода с крыши.
Стандартный водосток состоит из сливных желобов и труб, системы креплений к фасаду здания и различных аксессуаров
Каждый элемент выполняет определённую функцию, а в комплексе они предназначены для главного — отведения воды с крыши дома. Особенности предназначения элементов, составляющих водосток, выражены в следующем:
- жёлоб служит для проведения воды к месту её слива в водосточную трубу;
- водосборная воронка необходима для перенаправления водяного потока из жёлоба в трубу;
- водосточная труба является конечной частью системы, из которой вода поступает в канализацию;
- кронштейны и хомуты необходимы для фиксации компонентов водостока к стене дома;
- наконечник трубы, муфта, заглушка, защитная сетка представляют собой дополнительные элементы.
Округлая форма желобов, воронки и труб позволяет быстро отводить необходимый объём воды с поверхности кровли. Благодаря этому снижается негативное воздействие влаги на несущие элементы и обеспечивается целостность конструкции.
Один из вариантов устройства линейной дренажной системы
Рассмотрим на примере нагрузки класса полторы тонны. Траншея роется с таким учетом, чтобы по бокам от труб было расстояние не менее 10 сантиметров. На дно траншеи заливается слой жесткого бетона толщиной около 10 сантиметров. Если система обустраивается на склоне с крутым уклоном или вес нагрузки на одно колесо более полутора тонн, по бокам канала выполняются откосы из бетона шириной в 10 сантиметров. Определяется место, где будет находиться точка подключения к стоку талых, дождевых вод. Производится непосредственный монтаж дренажной системы.
1. С учетом соединения «мама — папа» в бетонном основании монтируют каналы. |
2. Устанавливают решетку и простукивают канал молотком для лучшей фиксации |
3. Соединяют канал с водостоками, заканчивают бетонирование в виде откоса |
4. Завершают систему укладкой плитки. Ее уровень должен быть выше решетки на 3 мм |
Преимущество установки линейного водоотвода
С помощью водоотвода моно быстро и эффективно решить проблему создания систем, которые будут отвечать за отвод излишней влаги и атмосферных осадкой с земельного участка большой площади. Основное преимущество этой системы состоит в том, что при ее обустройстве не требуется проводить сложные подготовительные работы.
Это исключается вероятность проседания почвы со временем, увеличивает площадь сбора талых вод, значительно сокращает протяженность канализационных труб. Также значительно сокращаются затраты на проведение работ. Все это позволяет сократить не только объем работ, которые необходимо будет провести, но и значительно сокращает расходы на благоустройство земельного участка.
Еще одним преимуществом линейного водоотвода является то, что благодаря нему есть постоянный доступ к инженерным коммуникациям. Простота обслуживания элементов системы линейного водоотвода – это еще одни из аргументов в пользу ее проектирования и устройства.
Чтобы очистить систему, достаточно снять декоративную решетку и удалить накопившийся песок и мусор и специального уловителя. Компании, которые занимаются реализацией систем сборах талых вод и атмосферных осадков, готовы предложить своим клиентам элементы, выполненные из самых разнообразных материалов. Чаще всего компоненты линейного водоотвода производятся из:
- пластика;
- бетона;
- полимербетона;
- стекловолокна;
- полимерного песка.
Для производства всех элементов линейного водоотвода применяются высококачественные материалы и инновационные методы. Это позволяет создавать эффективные системы линейного водоотвода, монтаж которых рекомендуется доверить квалифицированным специалистам, Они смогут взять на себя проведения целого комплекса необходимых мероприятий, направленных на достижение высокого конечного результата, создания эффективной системы линейного водоотвода.
Как устроена водоотводная система?
Водоотводная система – это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:
- поверхностные – те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
- глубинные – предназначены для сбора и отвода грунтовых вод.
Водоотводные лотки – это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни – это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.
Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму
При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем
Глубинный дренаж
Водоотвод глубинного типа может быть общим и местным. Первый вариант предполагает отведение воды со всей площади участка, второй вариант – от отдельных строений на участке, включая дома, дороги и подвальные помещения.
Местная дренажная система может быть следующих видов:
Пристенный дренаж. С помощью такой системы выполняется отведение воды от подвальных помещений, построенных на глинистой и суглинистой почве. Очень часто подобную систему используют в профилактических целях. Конструкция состоит из дрен с фильтрующими свойствами, расположенных не ниже фундамента строения.
Расстояние между трубами и стеной выбирается в зависимости от ширины фундамента основного строения. Если подошва фундамента располагается на большой глубине, то дренажная система обустраивается на поверхности. При этом необходимо понимать, что грунт под дренами может проседать.

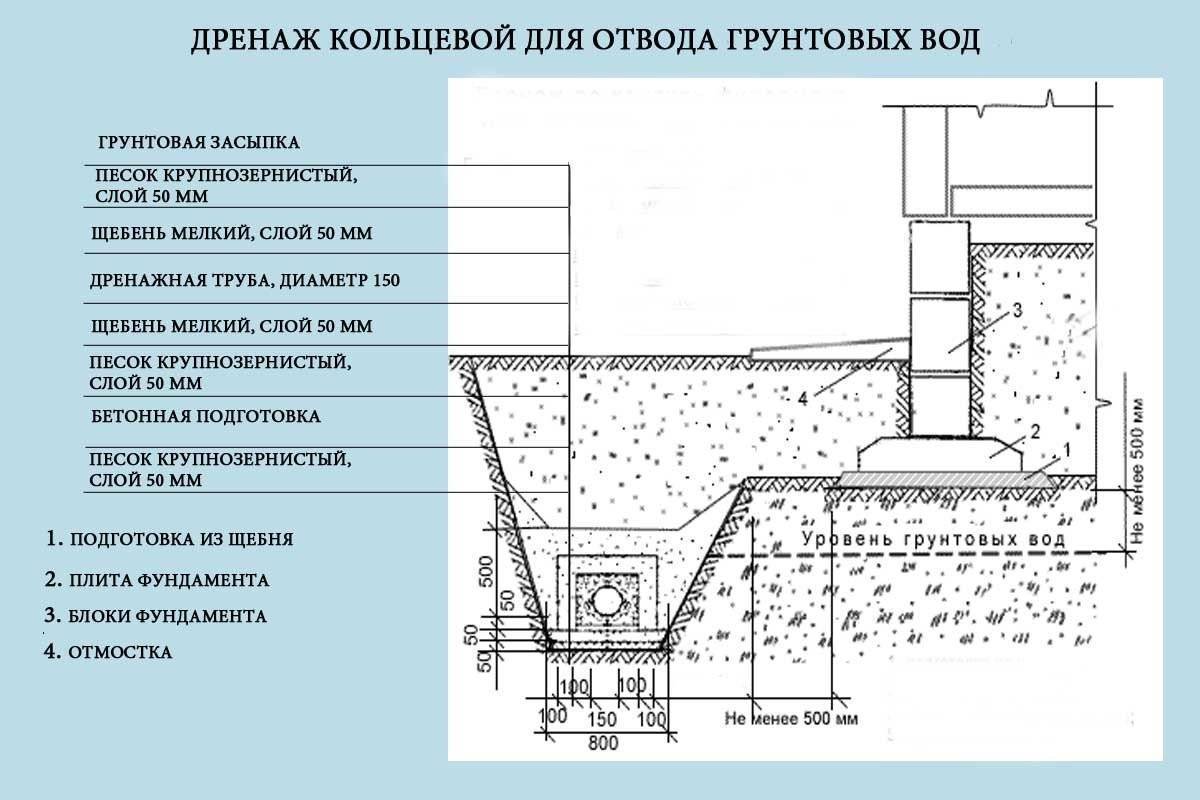

Кольцевой дренаж. Основное применение подобных систем – отведение воды от фундамента и подвального помещения. Используется в том случае, когда на участке проходят напорные подземные воды и общий глубинный дренаж не способен справиться с возложенными функциями. Благодаря кольцевому дренированию строение полностью защищено от почвенной влаги.
Эффективность работы дренажной системы кольцевого типа зависит от размеров участка и расположения грунтовых вод
Система вполне может быть обустроена после ввода дома в эксплуатацию.
Пластовый дренаж является еще одним видом дренажных систем, которые организуются для отвода грунтовых вод, поэтому важно выполнять работы по его обустройству параллельно процессу основного строительства. В большинстве случаев такая система связана с дренажной трубой, расположенной поверх грунта у основания дома
Пластовый водоотвод необходимо продумать в том случае, когда трубчатая система не справляется с поставленной задачей или на участке имеются обводненные закрытые зоны, или на участке присутствуют разные, неравномерные породы.
Главной особенностью пластовой дренажной системы водоотведения является способность отводить грунтовые воды и капиллярную влагу из грунта. Для обустройства дренажной системы грунтовых вод под строением насыпают приличный слой песка и делают в нем гравийные или щебневые канавы глубиной примерно 20 см. Расположение каналов определяется для каждого участка индивидуально в зависимости от его особенностей и гидрогеологических показателей.
Также глубинный дренаж можно разделить на виды по типу исполнения:
- Дренаж горизонтального типа. Сюда можно отнести пристенную, кольцевую и пластовую систему водоотвода.
- Вертикальный дренаж располагается на определенной глубине в почве, поэтому требует установки дополнительного насосного оборудования. Обустройство системы является достаточно сложным процессом, потому подобная схема дренажной системы используется очень редко.
- Дренаж комбинированного типа предполагает совместное использование горизонтальной и вертикальной систем водоотвода. Рекомендуется для использования в регионах со сложными климатическими условиями. Стоимость обустройства довольно высокая, поэтому применяется система в крайних случаях.
Ремонт наружных сетей канализации
Если необходим ремонт канализации в частном доме, то речь может идти не только об устранении неисправностей в доме или в подвале, но и ремонт наружной канализации. Если замена подвального и расположенного в доме трубопровода можно в любое время, то работы по ремонту труб, расположенных под землей, удобно проводить только в теплое время года.
Вскрывать траншеи в зимнее время – это очень сложная работа. Да и летом всегда лучше обойтись без перекопки участка, особенно если на месте траншеи есть какие-то насаждения или постройки.
Бестраншейный ремонт наружных сетей
Существуют технологии, позволяющие проводить бестраншейный ремонт канализации. Такой ремонт проводится двумя способами:
- С полным разрушением старой трубы и протягиванием на ее место новой.
- С сохранением старой трубы, в этом случае, устанавливаются трубы несколько меньшего диаметра, их укладывают внутри старой.
Обслуживание септиков
Чтобы реже возникала необходимость ремонта, нужно регулярно проводить техническое обслуживание канализации, в частности, установок для очистки стоков – септиков. Эти установки могут работать без постоянного контроля, но хозяину нужно будет периодически проводить очистку камеры-отстойника, где накапливаются твердые отходы.
Для улучшения работы септиков рекомендуется использовать специальные биопрепараты, которые содержат микроорганизмы, повышающие степень очистки и уменьшающие количество твердых отходов.
Обслуживание ливневой канализации
Правильно спроектированная и собранная система отведения дождевых вод, как правило, служит долго. Ее периодическое обслуживание заключается в очистке решеток и фильтров от листьев и прочего мусора. Но если вода плохо уходит, необходим ремонт ливневой канализации, заключающийся в промывке системы.
Итак, в большинстве случаев, может быть осуществлен ремонт канализации своими руками. Но если авария серьезная или требуется провести ремонт наружных сетей без вскрытия траншей, то необходимо будет обратиться за помощью к специалистам.
Металлический водоотводный лоток
Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.
Металлические лотки могут быть следующих видов:
- чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
- стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.
При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность
Назначение дренажной системы
Собираясь обустраивать водоотвод на участке, необходимо разобраться, для чего нужна дренажная система. Конструкция из труб или каналов предназначена для отведения на определенное расстояние талой, атмосферной и грунтовой воды, чтобы поддерживать нормальные показатели влажности в грунте. Собранная вода направляется в центральную канализационную сеть или используется для хозяйственных нужд.
Отсутствие дренажной сети на участке может стать причиной разрушения фундамента всех строений, возведенных на участке. Вода, содержащаяся в почве, постоянно воздействует на основание дома и способствует ускоренному разрушению конструкции. При замерзании влажный фундамент начинает растрескиваться, что приводит к преждевременному проседанию какой-либо части строения и его последующей деформации. Кроме того высокая влажность будет отмечаться в погребах и подвальных помещениях. В результате создается благоприятная среда для развития грибка и плесени. Лишняя влага в почве препятствует нормальному развитию растений, посаженных на приусадебном участке.
Понять, что возникла необходимость обустройства на участке системы водоотведения, помогут обыкновенные лужи, которые на протяжении долгого времени не уходят после таяния снега или сильного дождя. Это возникает по причине сильного переполнения слоев грунта водой. Откладывать решение такой проблемы нежелательно, стоит в кратчайшие сроки устанавливать дренажную конструкцию.
Стандартные прикромочные лотки: применение и технология установки
Прикромочные бетонные лотки как элементы водоотводных систем дорог специально предназначены для недопущения скопления воды непосредственно на трассах
Это тем более важно, что отсутствие надлежащего водоотвода чревато, во-первых, быстрым разрушением покрытия (его растрескиванием и вспучиванием), а во-вторых -проявлением в дождливый сезон эффекта аквапланирования, когда контакт шин с дорогой утрачивается и соответственно многократно возрастает риск аварий
Основные типы отечественных прикромочных лотков
Конструктивно стандартные лотки прикромочные представляют собой бетонные желоба особой формы, в маркировке которых заложены базовые параметры — ширина и высота стороны, прилегающей к дорожному полотну. Длина отдельного блока может варьироваться в зависимости от масштабности проводимых работ и характеристик конкретной дороги — уклона, наличия изгибов и т.п. Как правило, лотки типа Б1 (для ровных участков автострад и улиц) имеют длину 1000 мм, а изделия типа Б2 (для поворотов) — 250-500 мм. Так, обозначение Б1-22-75 показывает, что блок при длине 1000 мм имеет высоту 22 см и ширину 75 см, а шифр Б2-22-40 говорит о том, что ширина и длина лотка — 40 см и 22 см соответственно при длине 500 мм. Промышленные изделия подобного типа изготавливаются вибропрессованием, что обеспечивает им надлежащие показатели морозо- и водостойкости.
Особенности монтажа лотков прикромочных
Строительными правилами не допускается установка лотков не на уровне края проезжей части, иначе в них или под ними будет происходить избыточная аккумуляция воды без стока в дренажную систему. Основные технологические этапы монтажа лотка:
- точная ручная установка блока на цементно-бетонном основании с использованием нивелира и шаблона;
- заделка швов усиленным цементным раствором;
- заполнение стыков дороги и блока резиново-битумной мастикой.
Прикромочные лотки устанавливаются по обеим сторонам твердого дорожного покрытия и обрабатываются по поверхности холодной битумной эмульсией. При обнаружении разрушений дефектный блок подлежит оперативной замене.
производит водоотводные прикромочные лотки, предназначенных для отведения дождевых и талых вод. На данный момент в нашем ассортименте насчитывается 2 (два) вида водоотводных лотков шириной и толщиной товара. Работая с нашей компанией, вы гарантировано получите надежного поставщика данной продукции по выгодным ценам в Северо-Западном регионе.
