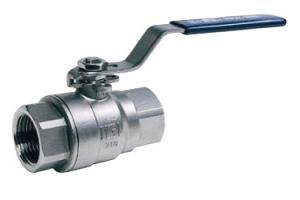

Кран шаровый нержавеющий

Технология самостоятельной установки

Самостоятельные монтажные работы по установке шарового муфтового крана могут быть выполнены следующими способами:

фланцевая установка, предполагающая накладку плоского кольца с отверстиями для болта с двух сторон крана, и последующую стыковку с фиксацией посредством затягивания болтов;
резьбовая установка, при которой осуществляется монтаж запорно-регулирующего узла на трубу при помощи нанесенной резьбы;
сварная установка, заключающаяся в приваривании арматуры к участку трубопровода, что позволяет получить прочное и надёжное соединение, но делает достаточно сложным выполнение демонтажных или ремонтных мероприятий.

Арматуру с небольшим диаметром рекомендуется монтировать в местах с быстрым и удобным доступом для проведения профилактики и техобслуживания.

Процесс монтажа предполагает соблюдение техники безопасности, включая слив из трубопровода, сделанного, например, из полипропиленовых труб, армированных стекловолокном (характеристики), рабочей среды, с последующим перекрытием системы.

Все участки стыковки требуется подвергнуть тщательной очистке от загрязнений.

Установка должна осуществляться без перекосов или сжатий.

При наличии избыточных нагрузок на запорно-регулирующую арматуру, рекомендуется дополнять монтаж специальными компенсаторами.

Что такое кран шаровый, муфтовый, нержавеющий, где он применяется, в каких трубопроводах устанавливается, в чем преимущество — ответы на эти вопросы вы узнаете, посмотрев виедоролик.

Как выбрать кран для системы водоснабжения

Современный рынок предлагает большое разнообразие шаровых кранов и не запутаться в них задача не простая. Перед походом в магазин определитесь с материалом, типом корпуса, размером необходимого изделия.

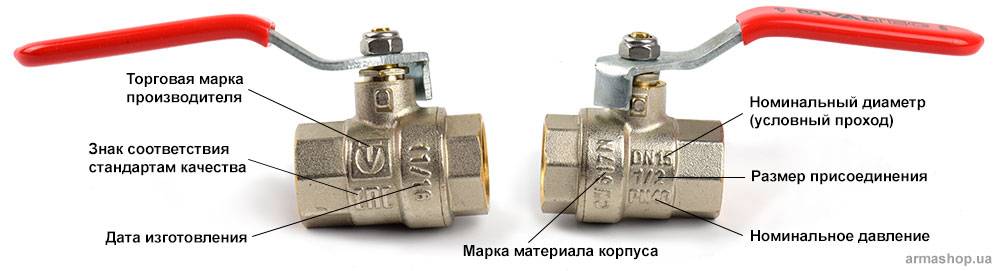

Эксплуатационные характеристики нанесены на корпус крана в виде следующей маркировки:

DN – диаметр проходного отверстия;
PN – предпочтительное рабочее давление при температуре среды в 20 градусов;
цифрами — максимальная температура;
стрелка – направление потока;
дата выпуска;
производитель.

Если вам нужен надежный шаровой кран, то выбирайте итальянских производителей. Именно они являются лидерами качественной продукции в этом сегменте. Популярные бренды: Giacomini, Bossini, Valtec, Itap, Bugatti.

При выборе шарового крана обращайте внимание на следующие моменты:

Корпус должен быть гладким, без зазубрин, «потеков». Маркировка четкая, нанесена на центральную часть корпуса.
Настоящий латунный кран значительно тяжелее сплава силумина, из которого изготавливают поддельную продукцию.
На вход от центральной магистрали всегда ставят цельный кран. На отводы внутри дома можно установить разборные, подлежащие ремонту.
Из двух изделий с разным номинальным давлением, выбирайте с большим запасом. Для холодного водоснабжения минимальный порог от 10 атм., для горячего – от 20 атм.
Цена. Она не может быть низкой для качественного изделия.

Даже соблюдая все рекомендации, можно приобрести подделку. В качестве гарантии покупайте в фирменных магазинах. Возьмите кассовый и товарный чеки. На поддельные изделия товарные чеки выписывают, как правило, с большой неохотой.

Источник

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

Рекомендуем ознакомиться: Краб-крепление — система соединения для профильной трубы

По типу соединения:

Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
С электроприводом. Управление идет удаленно, посредством электрических сигналов.
С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.

Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение

Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.

Выбор

Основными характеристиками кранов для выбора под конкретное место установки являются:

диаметр подсоединяемых труб (номинальный диаметр DN), который может выражаться в миллиметрах 10, 15, 25.. или в дюймах ½, ¾, 1..;
рабочее давление в барах (PN) – от 15 до 40 и выше;
способ подключения. Наличие внутренней или внешней резьбы, американки и т.п.

Выбор осуществляется в зависимости от назначения запорной или регулирующей арматуры и локализации.

Важным моментом является комбинация входа и выхода крана для радиаторов и их взаимное расположение. Кроме обычных прямых, существуют угловые краны и для нижнего подключения, которые оптимизируют процесс распределения труб отопления при их укладке. Позволяют скрыть трубы за обшивкой или в стяжке пола, монтировать радиаторы в условиях ограниченного пространства под оконным блоком.

Выбор необходимого форм-фактора для запорной арматуры осуществляется в соответствии с проектом для системы отопления после того, как выбран способ прокладки труб их диаметр и способ подключения самих радиаторов.

Отдельной группой стоят устройства, рассчитанные на подключение к коллекторным группам. У них имеются соответствующие переходные и соединительные элементы, облегчающие установку. Предусмотрен логичный выход рукоятей для регулировки, который не будет перекрывать доступ к другим элементам коллектора.

Используют следующее разделение по типу конструкции запорно-регулирующей арматуры:

Кран;
Вентиль;
Задвижка;
Заслонка.

Кроме этого в системах отопления используются:

Терморегуляторы.

Заслонки практически не используются в системах отопления, они быстро выйдут из строя.

Сложилась следующая картина. В качестве запорной арматуры лучше всего использовать шаровые краны, притом строго в двух крайних положениях: открыто, закрыто. Для ручной настройки напора используются вентили с металлическим конусом. При выборе автоматических регуляторов используются терморегуляторы с клапаном или конусным регулятором.

Далее рассмотрим каждый тип кранов и определим, почему желательно именно указанным образом отдавать предпочтения при выборе.

Как выбрать качественный шаровый кран

Когда возникает необходимость в ремонте или замене трубопроводов горячей или холодной воды в загородном доме (квартире), перед владельцем жилища возникает непростой вопрос: как выбрать шаровый кран среди огромного разнообразия запорного оборудования? Устройство имеет важное значение — от качества шарового крана зависит эффективность и безопасность работы инженерных коммуникаций, включая систему подачи воды

Поэтому данная деталь системы трубопроводов первым стоит на точке ввода воды в здание. В случае аварии или протечки трубы именно от качества крана зависит, затопит ли жилище и удастся ли избежать больших материальных затрат

В нашей статье мы рассмотрим, как выбрать шаровый кран для воды и на что нужно обратить внимание в первую очередь

Назначение

Системы трубопроводов не могут быть открытыми все время своей работы. Любая система водопровода должна быть перекрыта минимум два раза: в месте использования и в месте поступления воды в здание или квартиру. Большая сантехническая система должна иметь запорную арматуру, позволяющую перекрыть любые ее части по отдельности. Надежные, удобные и долговечные шаровые краны получают все большее распространение во всех областях жизнедеятельности человека.

Область применения шаровой арматуры очень обширна:

В промышленности. Трубопроводы и запорные шаровые краны встречаются везде – в системах гидро- и пневмопривода, трубопроводах подачи топлива, газа, химических реагентов, водоснабжения.
В инфраструктуре городов и поселков – в магистральных системах отопления, водо- и газоснабжения.
В быту – в любом доме и квартире имеется трубопровод для подачи газа, горячей и холодной воды, отопления.

Общее разделение на регулируемую и запорную арматуру

Привычное обозначение «кран» включает в себя богатое разнообразие в зависимости от конструкции и принципа действия, а также материалов, из которых эти краны изготовлены. Вполне естественно, что краны, а точнее запорно-регулируемая арматура для систем отопления, несколько отличается от обычного смесителя в ванной или на кухне. Они должны соответствовать непростым условиям эксплуатации:

Температура жидкой среды – до 200 °С
Давление 16-40 бар (атм);
Стойкость к коррозии;
Стойкость к механическому изнашиванию.

Чтобы соответствовать таким высоким требованиям, изготавливается специальные модели вентилей и запорных кранов для систем отопления. Использование обычных конструкций, рассчитанных на холодную воду и менее агрессивные условия, запрещено.

Схема обвязки радиатора отопления

Как выбрать шаровый кран

Чтобы приобрести подходящую модель, следует уяснить некоторые критерии выбора запорной арматуры:

Диаметр элементов управления инженерных сетей должны соответствовать диаметру трубопровода. На боковой поверхности обязательно указан параметр в дюймах, например, Dn1”, или миллиметрах (25 мм).
При выборе запорной арматуры уточните давление рабочей среды в трубопроводе и выбирайте кран с «запасом» по давлению. Величина параметра в барах наносится на поверхность изделия после обозначения, например, Pn 16 bar.
Наибольшим рабочим ресурсом обладают латунные изделия. Образцы из нержавеющей стали обойдутся дешевле, но обладают большей массой.
Для подземных или подводных коммуникаций лучше выбирать приварные модели.
При монтаже питьевого водопровода из полипропиленовых труб применяются только краны из пластика.
Трубопроводы отопления с большим давлением пара или воды и диаметром от 50 мм и больше, лучше оборудовать фланцевой арматурой.

Из каких материалов изготавливают

Материалы для изготовления шаровых конструкций множество:

Углеродистая сталь. Чаще всего применяют сталь 20 и 09Г2С (эту сталь можно использовать при температурах до -60°С). Стальные изделия недороги, прочны, долговечны, но подвержены коррозии – для защиты их покрывают хромом или никелем.
Нержавеющая сталь, чаще всего марки 12Х18Н10Т. Изделия из нержавейки можно использовать в системах с агрессивными средами, при низких температурах, они прочны и долговечны, но довольно дороги.

Латунь – сплав меди с цинком. Латунь прочна и пластична, не ржавеет, долговечна, но теряет прочность уже при 200°С. Но в жилых домах таких температур не бывает, и в настоящий момент это самый популярный материал для кранов небольших диаметров в жилье.
Бронза – сплав меди с оловом (разновидности бронзы – сплавы с алюминием, кремнием, бериллием, свинцом). Качество изделий аналогично латунным, цена выше. Встречаются не очень часто.
Титан. Легкие, прочные, дорогие, в быту не применяются.
Пластик. Применяют для пластиковых трубопроводов, выполняют из того же материала (бывают из непластифицированного ПВХ, полиэтиленовые, полипропиленовые). Такие краны обладают достаточной прочностью, не склонны к коррозии, химически инертны. Менее надежны, чем металлические изделия. В быту их применяют на системах водоснабжения и отопления, но не на входе в квартиру или дом.

Керамика. Новый прочный долговечный материал. Долговечны, не подвержены коррозии, химически инертны. Довольно дороги и, несмотря на прочность и износостойкость, хрупки, боятся ударов и падений.
Чугун. Архаизм. Встречаются в некоторых старых водопроводных системах (не в быту).
Силумин. Сплав алюминия с кремнием. Практически можно считать, что арматура из силумина – подделка. Долго не стоят, трескаются, срезается резьба, начинают течь в самый неподходящий момент. В общем – перевод денег.

Советы по выбору

При подборе конструкции важно определить функциональное назначение элемента, температурные режимы эксплуатации (внешние и внутренние), параметры давления

Специалисты рекомендуют приобретать краны с учетом страны производства и репутации фирмы

Необходимо обратить внимание на наличие гарантийного срока, сертификации. Надежные предприятия снабжают изделия уплотняющими элементами, прокладками, креплениями, обеспечивая простой монтаж

Важны дизайн и внешнее качество устройства. Не должно быть сколов на корпусе, деформаций, трещин. Элементы конструкции должны быть геометрически выверенными.

Метод крепежа устройства обусловлен качеством трубопровода и составом проходных жидкостей.
Выбор разборного либо с цельнометаллическим корпусом изделия обусловлен силой потока. Срок службы цельных корпусов больше, однако обслуживание дорогостоящее. Устройства разборного типа просты в ремонте, но требуют частой замены.

Сфера их применения

Область использования подобного оборудования невероятно широка, поэтому с точностью сформировать перечень всех направлений попросту невозможно. Зачастую применяются они в повседневной жизни (быту) и на больших предприятиях, в которых используются системы трубопроводов. В качестве рабочей среды может выступать газ, нефть, вода, продукты питания и многие другие элементы. Данный тип оборудования монтируется не только для большего удобства в последующей эксплуатации, но и во избежание возможного затопления отдельных участков системы при наступлении аварийной ситуации.

Таким образом, можно успешно сохранить основную часть трубопровода при наступлении серьезной поломки. Любой человек будет стремиться установить такой тип оборудования, который было бы легко использовать и которое характеризовалось, как крайне эффективное, и было способно прослужить не одно десятилетие. В этом случае следует отдать предпочтение запорной арматуре стальной из нержавейки высокого качества.

Монтаж и правила эксплуатации

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям.

Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика.
Производится плотная намотка резьбового уплонителя.
Накручивается новое, подходящее по размеру запорное устройство

Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

Для резки труб используется специальное оборудование – труборез. Но можно пользоваться и подручными инструментами, хотя это не так удобно, а срез будет выходить не такой ровный и гладкий. Подробнее о выборе трубореза для медных труб можно прочесть в этой статье.

У вас водопровод из металлопластиковых труб? О видах трубореза для такого трубопровода можно прочесть а другой нашей статье.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой

Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или “бабочка” имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка

В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца

Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении “закрыто”, а на горизонтальных – “открыто”.

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно.

Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свераться с планом и определить, сколько проходных и поворотных штук потребуется

Технология изготовления и материалы

Для изготовления вентиля используются разные материалы:

Латунь. Изделие из латуни отличается небольшими габаритами, малым весом, коррозионной стойкостью и большой продолжительностью срока службы. Его можно монтировать в систему как холодного, так и горячего водоснабжения из стальных и пластиковых труб. К недостатком можно отнести высокую стоимость таких изделий.
Чугун. Вентили из чугуна имеют довольно большую массу, но надёжные, способные выдержать повышенный уровень давления, устойчивые к разному роду деформациям. Имеют невысокую цену, поэтому часто применяются для сооружения системы водоснабжения в частных и многоквартирных домах, дачных построек и гаражей.
Сталь. У стальных изделий вместо ручки на корпусе установлено колесо, проворачивая которое можно отрегулировать уровень давления или прекратить напор движущейся среды. Они легче чугунных, имеют простую конструкцию, ремонтнопригодные, могут использоваться в системах отопления с более высокой рабочей температурой и давлением, а также в сетях где существует опасность возникновения гидроударов.

Шаровые клапаны или вентили – что лучше?

При выборе запорной арматуры необходимо учитывать следующее. Кран полипропиленовый может работать без перебоев несколько десятков лет. По заявлениям, которые делают производители этой продукции, они могут проработать до 50 лет. Конусные клапаны в отличие от их, тем, что на поверхности концентрируется накипь, и можно быть уверенным, что эта накипь рано или поздно станет непреодолимым препятствием при закрытии или открытии клапана. Ко всему прочему, нельзя сравнивать габаритные размеры шаровых и конусных изделий. И еще, конусные клапаны, требуют проведения регулярного осмотра.

Конструктивные особенности

Муфтовая запорно-регулирующая арматура, как правило, применяется в трубопроводных конструкциях разного назначения, включая:

водопроводы,
газовые,
отопительные и воздушные системы.

Основными конструкционными элементами таких кранов являются:

латунная, хромированная или стальная шаровая часть;
стальное, чугунное, бронзовое или латунное основание;
тефлоновые или фторопластовые уплотнительные кольца или седла;
пяти-витковая водная или семи-витковая газовая резьба;
поворотный механизм в виде рычага или рукояти-бабочки.

Цветовое оформление поворотного механизма соответствует типу рабочей среды.

Красная и синяя рукояти используются, соответственно, для обозначения системы горячего (применяются при установке теплового аккумулятора в систему отопления — написано здесь) и холодного водоснабжения.

Рычаги желтого и черного цвета используются на газовых трубопроводах.

Безотказная (видео по ремонту шарового крана своими руками) и продолжительная работоспособность гарантирована при уровне давления в системе не выше 1,6 Мпа и температурных показателях, не превышающих 150оС.

Резьбовая коммуникация устройства с основной линией трубопровода осуществляется следующими вариантами:

«внутренняя-внутренняя» – при наличии резьбы, нанесенной на внутренние части муфты для присоединения с двух сторон, применяются для монтажа насосной станции (причины, почему долго набирает давление, описаны в этой статье);
«внутренняя-наружная» – при наличии внутренней резьбы с одной стороны и наружной части, дополненной специальной накидной гайкой;
«наружная-наружная» – с резьбой, позволяющей навинчивать шаровой муфтовый кран внутри трубы.

Любой тип резьбового соединения имеет определенные достоинства эксплуатации, но не лишен и некоторых минусов, которые должны, обязательно, учитываться при выборе и приобретении запорно-регулирующей арматуры в виде шаровых кранов.

Особенно, при обустройстве систем обогрева жилищ с теплоаккумулятором для котлов отопления (схема, как сделать своими руками, размещена тут).

Материал трубопроводной арматуры

Многие специалисты считают наиболее удобными и надёжными шаровые муфтовые краны, выполненные из бронзы или латуни.

Преимущества такой трубопроводной арматуры заключаются в возможности быстро и легко выполнить самостоятельную замену вышедшего из строя элемента, а также длительном эксплуатационном сроке и высокой надёжности соединения, например, труб отопления (теплоизоляция на улице).

Полипропиленовые изделия прекрасно подходят для выполнения разводки в квартирах и частных домах, а также характеризуются минимальными резьбовыми соединениями.

Кроме всего прочего, полипропиленовые шаровые краны обладают достаточно высоким качеством и реализуются по невысокой цене.

Вентиль

Внутри крана канал для жидкости деформирован так, чтобы образовать отверстие перпендикулярное потоку воды в подводящих трубах. С помощью вентиля опускается или поднимается запорный клапан, который при полной стыковке с краями пропускного отверстия перекрывает поток.

Старый вентильный кран еще с Советских времен

Самый простой и распространенный тип кранов, которые применялись в быту долгие десятилетия. Однако в обычном вентильном кране используется клапан с резиновым уплотнителем, что недопустимо для системы отопления. Подключение крана должно осуществляться строго по указанной маркировке, чтобы жидкость текла только в одном направлении.

Устройство вентильного крана

В системах отопления используются вентили с клапаном в виде металлического конуса. Это решает часть проблем с долговечностью и безотказностью. Также именно эта конструкция позволяет надежно регулировать силу потока. Это идеальный кандидат для организации ручной регулировки эффективности радиатора отопления.

В полностью открытом состоянии он пропускает максимальное количество воды, тем самым увеличивая тепловую отдачу. Закрывая вентиль, уменьшается поток и снижается теплоотдача, в том случае если помещение и так уже слишком хорошо прогрето.

Список производителей тот же, что и у шаровых кранов. Только следует отметить, что вентильных систем из пластика не существует, все они изготавливаются из латуни, стали и комбинированных систем.

Преимущества и недостатки изделий

Кран шар обладает следующими преимуществами:

легкий вес;
небольшая строительная длина;
невысокое гидравлическое сопротивление рабочего вещества;
возможность монтажа в любом положении в пространстве;
превосходное соотношение стоимости и качества;
высококлассная герметичность;

К недостаткам изделий относятся:

высокая величина крутящего момента, необходимого для поворота рукоятки;
появление гидравлических ударов в водопроводе, когда быстро открывается кран;
необходимость открывать-закрывать кран регулярного (минимум раз в неделю), чтобы шар не «залип»;
плохая применимость наиболее распространенных изделий с фторопластовым уплотнением при рабочей температуре свыше 150С.

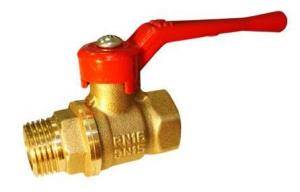

Краны шаровые латунные – особенности

Преимущества:

широкий выбор моделей разных производителей;
доступная стоимость;
высокая скорость поставки;
эксплуатационные качества, оптимальные для воды и газа;
стойкость к механическим воздействиям.

Недостатки:

небольшой выбор диаметров шаровых кранов – выпускаются, как правило, с Ду 8-100мм;
нестабильная работа, если рабочая температура превышает 200С;
невозможность стабильно использовать кран в трубопроводах с нефтепродуктами;
отсутствие приварной модели.

Краны шаровые стальные – особенности

Эти краны изготавливают из углеродистой стали (с маркировкой 20 или 25), которые широко применяются в ЖКХ и промышленности.
