Крепление бачка к унитазу типа компакт: пошаговая инструкция- Обзор +Видео

Необходимые материалы и инструменты

Перед началом монтажных работ по креплению сливного резервуара к унитазу требуется подготовить инструментарий, а также необходимое оборудование. Требуемые материалы зависят от вида конструкции, подбирать их следует по таким характеристикам:

• способ крепления унитазного бачка – он может представлять собой монолитную конструкцию вместе с унитазом, подвешиваться на стену или монтироваться в скрытую нишу;
• способ подвода водопровода к баку – он может производиться снизу или с боковых сторон. Первый вариант используется, когда требуется облицовка труб, недостатком является сложность в монтаже. Второй вариант является наиболее распространенным;
• разновидность арматурной конструкции – наличие рычага или кнопки слива.

Для монтажа потребуются следующие материалы:

• запорный клапан устанавливается на трубопровод, он позволяет перекрыть поступление воды в бак из водопровода;
• резиновая, медная и стальная подводка, которая монтируется к патрубку входной трубы;
• арматура слива, осуществляющая набор и спуск жидкости;
• силиконовый герметик или уплотнитель в виде ленты, которые применяются для дополнительной герметизации;
• специальное средство, которое предотвращает коррозийное повреждение металлических элементов конструкции (например, болтов для крепления).

В большинстве случаев крепление бачка к унитазу производится с гайками и болтами, все необходимые крепежные элементы входят в комплект сантехники.

Для проведения работ понадобятся инструменты:

• дрель, сверла по керамической плитке и металлу;
• молоток для дюбелей;
• карандаш/маркер для разметки;
• строительный уровень;
• гаечный ключ;
• керн (применяется для предотвращения скольжения сверла);
• резиновый шпатель для устранения остатков герметизирующего средства).

Для крепления бачка к компакт-унитазу потребуется гаечный ключ рожкового (можно заменить плоскогубцами либо переставным ключом) и торцевого типа. Для подключения перепускной трубы также потребуется разводной ключ с диаметром, подходящим под сечение соответствующей муфты.

Как по инструкции собрать унитаз-компакт своими руками?

Сборка унитаза-компакт включает в себя несколько основных шагов.

Им обязательно нужно следовать для качественной работы устройства.

Соединение унитаза с бачком

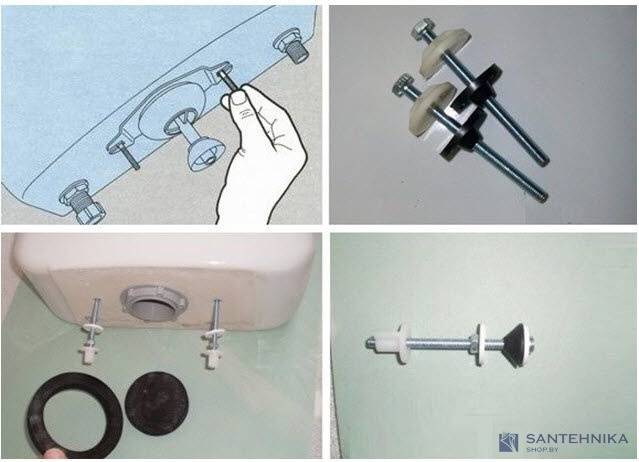

Для соединения с бачком, применяют специальные металлические шпильки (рекомендуется выбирать конусное оборудование).

Внимание! Если в комплекте с устройством идут болты из пластика, то их рекомендуется сразу заменить. Такие крепежи чрезмерно хрупкие

Шпильки монтируют с обратной стороны бачка. На каждую из них надевается шайба, а затем и прокладка. Подготовленный элемент вставляют в специальное крепёжное отверстие. Гайка, обеспечивающая удержание сливного механизма, прикрывается резиновым уплотнителем. Производится монтаж бака на унитаз.

На шпильки надевают гайки, а затем начинают осторожно их закручивать. Работать необходимо постепенно, поочерёдно подтягивая разные детали до того момента, пока чаша должным образом не встанет на унитаз

На место устанавливают и поплавок, который с внешней стороны зажимается пластиковой гайкой.

Фото 1. Процесс соединения бачка с унитазом с резиновым уплотнителем, с помощью металлических шпилек.

Сборка и установка сливной арматуры

Сливная арматура идет в составе элементов для сборки и включает в себя поплавковую систему, регулируя которую можно контролировать уровень заполнения бачка. Арматуру крепят пластиковой гайкой и резиновым уплотнителем, который изнутри часто обрабатывают герметиком.

Важно! Нельзя использовать кислотный герметик. После закрепления слива на бачке, рекомендуют дать ему полежать 10-15 минут

Этого времени достаточно для полноценного обжимания прокладки

После закрепления слива на бачке, рекомендуют дать ему полежать 10-15 минут. Этого времени достаточно для полноценного обжимания прокладки.

Установка на пол

Для установки изделия на пол, выполняют следующие манипуляции:

Делают разметку. Для этого конструкцию монтируют в нужном месте и выравнивают

Прибор осторожно обводят с помощью маркера. Отмечают точки, где должно производиться крепление и унитаз убирается.

Создаются отверстия под крепление

С помощью перфоратора высверливают необходимый диаметр и вставляют внутрь специальные пластмассовые пробки.

Устройство устанавливают на место. На элементы крепления надевают металлические шайбы и пластиковые вставки. Затем крепежи закручивают, фиксируя, таким образом, унитаз.

Подключение к канализации

Подключение унитаза к канализации осуществляется двумя способами:

• С помощью гибкого шланга. Гофру, раструб и выпуск конструкции обильно смазывают герметиком. Затем один конец отвода надевают на выпуск, а другой плотно и до упора вставляют в канализационный раструб.
• Используя металлопластиковую трубу. Манипуляции аналогичны, но этот метод более надёжный.

Подключение к подаче воды

Трубопровод соединяют с входным отверстием устройства. Это действие также осуществляют с помощью гибкого шланга или металлопластиковой трубы. Обязательно применяют уплотнители.

Справка! После подключения рекомендуется проверить уровень заполнения банка. Особенности его регулировки указываются в инструкции к монтажу унитаза.

Инсталляция конструкции на стену

Фиксация бачка на стену

Подвесные бачки чаще всего выполняются из пластика, поэтому для эстетичности их скрывают в нише из гипсокартона. Встраивая их в инсталляцию, можно сэкономить пространство помещения и упростить процесс уборки. Унитаз в подвешенном состоянии позволяет создавать любое напольное покрытие, укладывать плитку с орнаментом или рисунком, что придаст оригинальности санузлу.

Оборудование устанавливается на каркасную систему, которая способна обеспечивать надежность крепления и выдерживать вес до 400 кг. Крепежные элементы (монтажная рама и болты) входят в комплектацию. Сборка бачка унитаза проводится на стальную систему, после чего регулируется объем воды для слива.

Зачастую инсталляции оснащаются двумя режимами смыва, где одна кнопка отвечает за частичный спуск, а вторая — за полный слив воды из бачка. Такая система позволяет экономить расход жидкости.

Какие используются болты для крепления бачка к унитазу

Довольно часто из бачка протекает вода, если в конструкции сгнили стальные болты. Конечно, они нуждаются в замене. Приобретите новый комплект болтов под вашу модель унитаза, и замените их.

А делается это так:

• Воду нужно перекрыть и удалить ее из бачка, как и остатки ржавых элементов;
• Гайку открутите, отсоедините запорный клапан смывного бачка;
• Открутите все сломанные болты;
• Сливной бачок снимите с плотной резиновой прокладки;
• Выньте все старые болты, даже если один из них цел;
• Почистите места соединений;
• Закрутите новые стальные или латунные болты;
• Бак установите на полку, закрепив сначала прокладку сливного бачка;
• Аккуратненько затяните крепеж.

И, как всегда, завершается все проверкой. Протечки быть не должно. Но, между прочим, случается такое, что течь начинает для через два. Потому первые дни приглядывайтесь к бачку на предмет протечки.

Частые вопросы

Можно ли установить второй унитаз в ванной комнате, если есть отдельный туалет?

Можно. Подключить его необходимо с помощью тройника к единой канализационной трубе. Но для установки потребуется согласование.

В доме идет капремонт и меняют канализационный стояк при этом соответственно отсоединяется унитаз, а после замены стояка за подсоединение обратно унитаза требуют денег. Это законно?

Если в смете такая работа не заложена, законно.

При снятии унитаза во время капремонта его разбили. Подрядчик не отказывается покупать новый, но у меня унитаз стоял импортный стоимостью 10 000 руб. Вправе ли я требовать замены на аналогичный?

Да. Согласно статье 15 ГК РФ вам должны поставить аналогичную модель.

Собираюсь перенести унитаз в пределах существующего санузла на другое место. Нужно ли согласование с контролирующими организациями?

Когда не происходит изменений самого помещения, смещение или поворот унитаза считается не перепланировкой, а переустройством. Эти работы требуют согласования, поскольку результатом будет отличие реальной планировки от плана БТИ. Провести переустройство в большинстве случаев можно на основании эскиза. Однако все зависит от позиции согласующей организации. Она имеет право потребовать выполнения полноценного проекта.

Неисправности слива и способы подключения бачка

Основные неисправности – недобор или перебор воды, возникающие в результате этого протечки или невытекание воды. В одних случаях помогает правильная настройка или чистка системы от известкового налета, ржавчины. В других – полная замена детали. Иногда требуется полностью снимать резервуар для замены износившихся прокладок.

Самый редкий случай – механическое повреждение

Расколоть такой прочный предмет проблематично, однако случаи бывают, и возникают они по неосторожности

Унитаз по своей сути состоит из двух основных деталей: сливной чаши и бачка. Имеется несколько видов сливного бачка, различных по типу установки:

• компакт,
• навесной,
• инсталляция (скрытый).

За границей распространен еще один тип – монолитный, однако в России он не пользуется популярностью и является редким.

Каждый тип обладает разным уровнем комфорта для человека и подбирается индивидуально.

Компакт-унитаз

Данный тип наиболее распространен и является классическим видом унитаза. Сливная емкость находится на специально выделенном участке чаши, в совокупности они представляют единую конструкцию. Сборка такого устройства очень простая, справиться с ней можно, не обладая специальными навыками сантехника.

Навесной (автономный)

Такое размещение используется довольно редко. Резервуар крепится на стену отдельно от чаши и соединяется с ней идущей в комплекте специальной трубой. Ее длина бывает разной, все зависит от выбора пользователя. При небольшой длине можно использовать обычную кнопку слива или рычажок.

Для монтажа сливного бачка унитаза, который расположен автономно, потребуется значительное количество времени и необходимы определенные навыки.

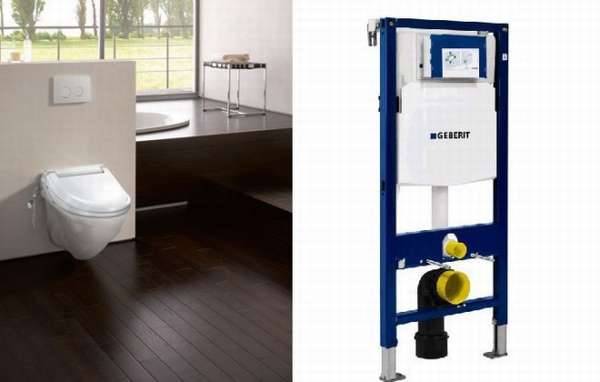

Система инсталляции

Инсталляция — совокупность подвесного унитаза и встроенного бачка представляет собой взаимосвязанную систему, все составляющие которой монтируются на каркасной раме. Конструкция скрывается за декоративными панелями или в специальной нише.

Характерные особенности бачка:

• широкий и высокий по форме,
• толстые стенки, изготовленные из крепких материалов,
• сливная кнопка находится спереди.

Монтаж требует аккуратности и навыков не только сантехника, но и отделочника, поскольку систему необходимо закрывать облицовочными материалами.

Другие варианты более затратные, к тому же иногда требуются вспомогательные детали, которые не всегда можно приобрести в том же магазине, где покупался основной комплект.

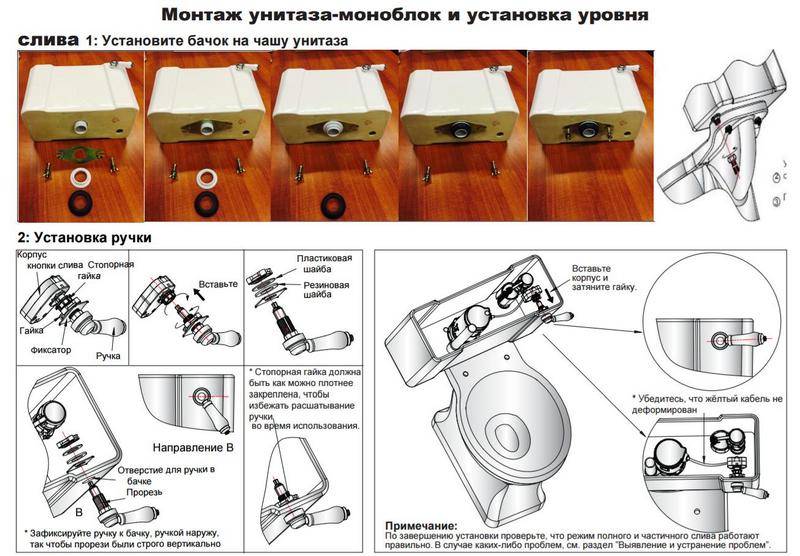

Крепление бачка к компакт-унитазу

Самой простой в реализации считается инструкция, как поставить сливной бачок на унитаз-компакт, к его полке. До установки и закрепления емкости собирают сливной клапан. На его нижнюю часть надевают уплотнитель конусообразной формы, развернув его вниз сужающей частью.

1. Сначала во внутреннюю часть емкости вставляют и прикрепляют определенные детали арматуры, как было ранее описано.
2. На специальную полку в форме выступающей части помещают уплотнитель. Если правильно затянуть крепежные болты, прокладка герметично закроет соединительное отверстие для слива, но для повышения надежности ее дополнительно обрабатывают силиконовым клеем.
3. На унитазе сливную емкость располагают так, чтобы прокладка установилась под нижней точкой слива – выпускного клапана, а отверстия под соединительные болты в бачке и чаше совпали.
4. Пластиковые шайбы и конусовидные прокладки из резины надевают на болты конусом вниз, затем продевают их в оба отверстия, а далее натягивают другой комплект из плоских резиновых прокладок и пластмассовых шайб. Гайки закрепляют вручную.

Поскольку крепеж нужно затянуть достаточно сильно, а вручную это сделать не получится, следует воспользоваться инструментами – гаечными ключами. Для подкручивания головки болта сверху задействуют торцевой ключ, одновременно придерживая гайку снизу рожковым или накидным.

Существует несколько правил, как установить бачок на унитаз – компакт. Не следует чрезмерно усердствовать, выполняя затягивание болтов, так как срок службы уплотнительной прокладки будет тем меньше, чем сильнее окажется нагрузка на нее. Кроме этого, в случае сильного давления болтов на керамическое покрытие бачка, на нем могут появиться трещины.

На следующем этапе процесса монтажа следует произвести идеальное выравнивание установленной емкости, применив строительный уровень. Для этого с одной из сторон ослабляют или наоборот подтягивают крепеж. После завершения работ с болтами, их головки нужно закрыть пластиковыми насадками или обработать антикоррозийной смазкой.

Удостоверившись, что вся внутренняя запорная арматура для унитаза полностью находится на месте внутри емкости, сверху размещают крышку и помещают на место кнопку водослива. После того как установили смывной бачок на унитаз, выступающий отрезок впускного клапана и водопровод соединяют гибким шлангом с использованием резиновых прокладок.

Для обеспечения большей степени надежности можно использовать паклю или уплотняющую ленту. Клеем в данном случае пользоваться не следует, поскольку возможно потребуется замена шланга.

Когда завершают монтажные работы, требуется произвести проверку герметичности и функционирования спускного механизма на бачке. Для этого сначала включают подачу воды в сливной резервуар.

Если в местах нахождения прокладки и стыковки гибкого шланга с впускным клапаном и трубой водопровода не обнаружено недостатков, выполняют пробный слив воды и контролируют возможность протечек. После завершения тестирования системы «унитаз – сливной бачок», она полностью подготовлена к использованию.

Причины замены

Замена бачка унитаза – проблема неприятная, но, тем не менее, разрешимая. Следующие факторы однозначно говорят о том, что замена необходима:

налёт на стыках и муфтах (основная причина – плохая вода);
камень, образующийся из налёта на всех внутренних деталях бачка;
ржа или окалина, которая попадает в холодный водопровод после ликвидации аварий.

Совет. Для предотвращения таких явлений, установите фильтр грубой и тонкой очистки.

Если по неосторожности сливной бачок лопнул и вдоль его стенки «поползла» трещина, то придётся ставить новый. Для замены лопнувшего бачка унитаза потребуются:

• сливная/наливная арматура;
• прокладки/болты для крепления;
• сливной бачок;
• силиконовый герметик.

Крепление сливного бачка “Компакт”. Монтажные работы

Прежде чем выполнять крепление сливного бачка, рационально подготовить все необходимые для этого детали, после чего уже происходит непосредственно крепление самого бачка. На полочке чаши укладывается специализированная уплотнительная деталь-прокладка, что будет полноценно препятствовать возможным протеканиям.

Поверх устанавливается емкость сливная, а также крепится непосредственно к полочке при помощи болтов. Полноценно и качественно закрепленный бак будет препятствовать возможному протеканию.

После завершения выполнения такого монтажа в обязательном порядке произведите тестовый слив, если вы все сделали верно, то не обнаружите возможных протечек различного рода, в противном случае следует все попросту повторить более тщательно и внимательно.

Автономного типа навесная модель расположена отдельным образом, монтажные работы выполняются непосредственно на верхнюю часть стены. Между собой они соединимы при помощи трубы сливного типа.

Подготовительные работы, демонтаж старого сливного бачка

После подготовки всех вспомогательных инструментов и материалов необходимо осуществить подготовительные монтажные работы. В частности, требуется демонтировать предыдущий сливной бачок.

Если требуется удаление чугунной модели, скорее всего, потребуется сторонняя помощь, т.к. сделать это самостоятельно своими руками будет достаточно сложно. Перед тем, как отсоединять водопроводный шланг, желательно подставить ведро, чтобы остатки воды не пролились на пол.

Краткая инструкция:

1. Перекрыть подачу воду, закрутив вентиль.
2. Смыть имеющуюся в ёмкости воду. Убедиться в полном отсутствии жидкости.
3. Отключить резервуар от водопроводной и перепускной (при наличии) труб.
4. Открутить болты для крепления бачка к унитазу и прочие крепежные элементы.
5. Снять старый бачок. Делать это следует максимально аккуратно, чтобы не уронить тяжелую конструкцию, т.к. это может привести к повреждению керамического напольного покрытия и унитазной чаши.
6. Произвести очистку поверхностей от ржавчины, следов коррозии, остатков цементного раствора.

Когда поверхность будет полностью зачищена и готова к установке, необходимо произвести проверку всех элементов конструкции

В частности, рекомендуется обратить особое внимание на следующие моменты:

1. Правильность установки чаши унитаза. Это актуально даже в тех случаях, когда требуется только замена бачка. Перед креплением рекомендуется удостовериться с помощью строительного уровня, что унитаз размещен ровно. Если присутствует небольшой наклон, его желательно устранить. Подобная необходимость в ровном расположении особенно актуальна, когда планируется установить компакт-модель сантехники, т.к. в противном случае бак не сможет правильно функционировать.
2. Состояние коммуникационных систем. Желательно проверить состояние и месторасположение трубы холодного водопровода, которая впоследствии будет перекрываться, а также удостовериться в отсутствии проблем при подсоединении унитаза к канализации. Для крепления нового резервуара потребуется посчитать необходимую длину гибкого шланга, используемого для подсоединения бачка к холодному водоснабжению. На этом этапе также следует узнать о необходимости наличия шарового крана либо других специальных отводов для водоподачи (к примеру, к стиральной машине).

Состояние бачка. Желательно удостовериться не только в отсутствии явных повреждений, но и в том, что крепежи и все комплектующие системы являются подходящими для монтажных работ

Особенно следует обратить внимание на длину шланга для подключения к водопроводу и болтов для крепления, а также на размер используемых соединительных муфт и резиновых прокладок. Также рекомендуется проверить правильность функционирования сливной арматуры

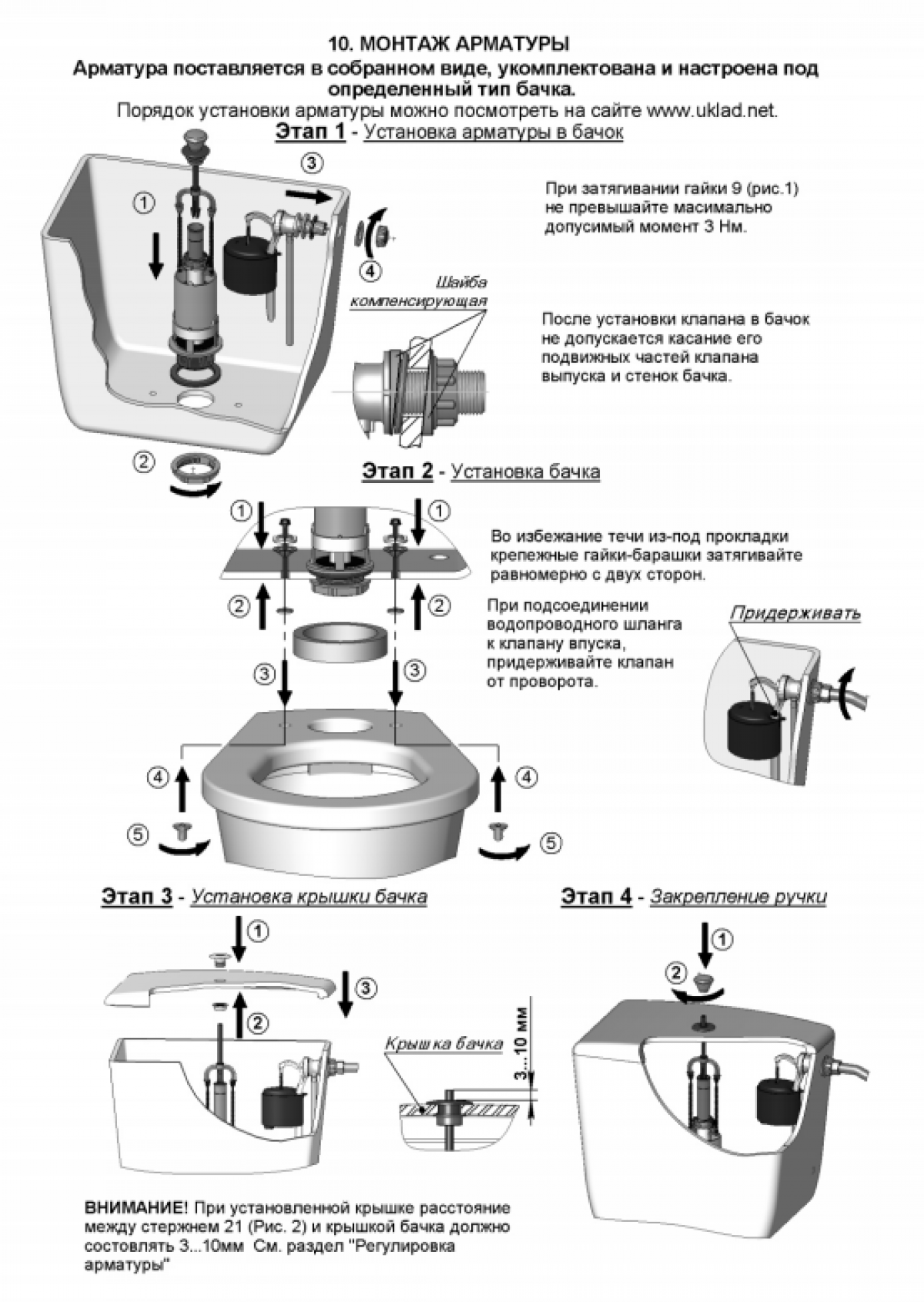

Установка слива

Подключите унитаз к канализации и проверьте герметичность системы. Нельзя забывать об установке сливного трапа.

После этого следует приступать к монтажу арматуры. Механизмы отличаются диаметрами и габаритами, однако, принцип монтажа у всех одинаковый. Технология состоит из нескольких простых пунктов:

1. установите на сливную систему прокладку, изготовленную из прочной резины;
2. поставьте устройство в бачок;
3. после этого прикрутите механизм гайкой из пластмассы;
4. наденьте железные либо пластмассовые шайбы и прокладки на болты для крепления;
5. установите болты в отверстия;
6. оденьте шайбы с другой стороны изделия и закрутите гайки;
7. на пластмассовую гайку наденьте специальный уплотнитель;
8. если используется новая гайка с новым уплотнением – дополнительная герметизация не нужна;
9. если прокладка уже использовалась на этом механизме, необходимо тщательно обработать изделие герметиком.

Собирая внутренности, нужно внимательно изучать состояние каждой детали конструкции. При проверке часто обнаруживаются дефекты литья. В таких случаях применяйте герметик. Он позволит избежать протечек, которые постоянно возникают после монтажа старых компонентов. Посадочное место уплотнителя следует аккуратно зачистить и обработать герметиком.

После этого можно приступать к монтажу самого бачка:

Сначала устанавливают бачок на площадку, а затем прикручивают элементы болтами. В процессе необходимо следить за правильным расположением установленного механизма, чтобы устройство слива для унитаза работало правильно.

Следующий шаг – крепление штуцера с клапаном и подсоединение рукава от системы водоснабжения. Установку крышки можно назвать самым простым заданием, поскольку она не требует дополнительных фиксаторов.

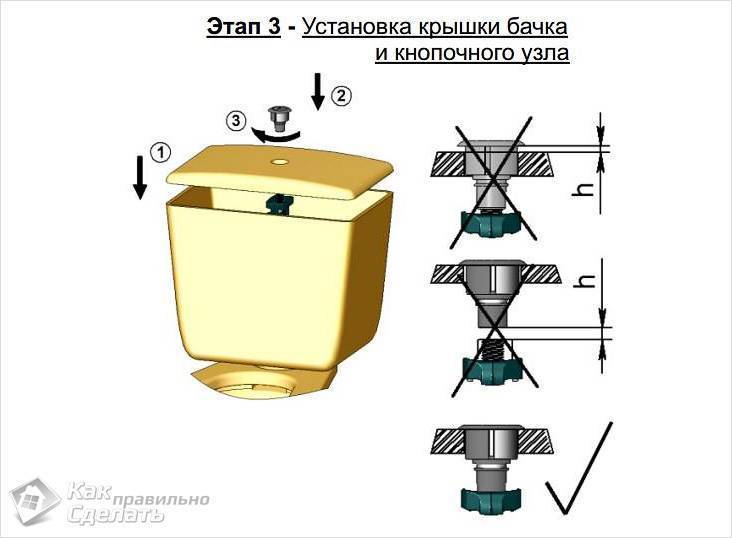

Монтаж кнопки. При использовании простого варианта конструкции с одной кнопкой установка не займет больше одной минуты. Если же задействуется механизм с двумя режимами слива воды – необходимо соблюдать правильный порядок крепления элементов. Сначала нужно вкрутить основание механизма. После этого устанавливается вторая кнопка, которая отвечает за половинный слив воды.

Перекос деталей также может нанести повреждения основным деталям в процессе закручивания соединений. С помощью дополнительных материалов можно запросто сорвать резьбу.

По завершении монтажа всех деталей необходимо внимательно проверить всю систему. В рабочем состоянии не должно возникать никаких затруднений. Штуцер должен быть прочно прикрученным к пластиковой трубке подачи воды, а поплавок быстро перекрывать набор при достижении установленного уровня.

При необходимости можно отрегулировать уровень воды в бачке. Чтобы установить новые параметры, нужно:

• Настроить расположение стакана. Выполняется путем поднятия либо опускания устройства по направляющей.
• Монтировать поплавок и зафиксировать переливную трубку немного выше штатного уровня воды.

Малый смыв регулируется путем перемещения отдельного поплавка вверх или вниз. Чтобы установить правильное положение полного смыва будет достаточно закрепить рычаг и переместить заслонку от или до стакана.

Подключение прибора к канализации

Для подключения сантехнического оборудования к канализации можно использовать различные соединительные элементы:

• Фановая труба. Фасонное изделие из полуфарфора, фаянса или фарфора. Достаточно сложно в установке, используется чаще всего профессиональными мастерами.
• Пластиковый патрубок. Используется при монтаже оборудования, расположенного достаточно близко к канализационной трубе.
• Эксцентрик. Пластиковая деталь, состоящая из двух патрубков со смещенными центрами. Особое строение эксцентрика позволяет соединить выход унитаза и канализационную трубу даже в том случае, когда оборудование несколько смещено. Деталь выпускается в разных размерах.
• Гофра. Гибкое пластиковое приспособление, позволяющее соединить любой по типу унитаз с канализационным раструбом. При этом расположение стояка или трубы, а также самого прибора может быть любым. Оптимально подходит для самостоятельного монтажа оборудования.

Рассмотрим разные способы подключения унитаза к канализации.

Способ #1: Фановая труба или пластиковый патрубок

Такое крепление предполагает, что фасонные элементы соединяют выпуск унитаза с канализационным раструбом

Обратите внимание, что самостоятельная работа с такими элементами может быть достаточно сложной, особенно если придвинуть унитаз к стояку на нужное расстояние в силу некоторых причин не получается

В этом случае придется использовать другие соединительные элементы или пригласить специалистов. Если же канализационное отверстие располагается удобно и унитаз к нему подходит, работу можно выполнить самостоятельно.

При помощи пластиковых патрубков можно выполнить любую сложную конфигурацию, необходимую для подключения унитаза. При монтаже такой системы не забывайте про специальные резиновые уплотнители

При монтаже вертикального или горизонтального соединения важно использовать специальные резиновые уплотнители: манжеты, вставки и т.п., которые должны идти в комплекте с соединительными элементами. Детали обеспечивают надежное и плотное соединение, однако, для страховки можно дополнительно использовать герметик. Подставляем сантехнический прибор к месту соединения и вставляем его выводящую часть в канализационный раструб, не забывая об уплотнителях и герметике

Подставляем сантехнический прибор к месту соединения и вставляем его выводящую часть в канализационный раструб, не забывая об уплотнителях и герметике.

После этого унитаз можно крепить к полу.

Если решено подключать унитаз к канализации при помощи фановой трубы, нужно помнить, что выпуск оборудования и раструб сточной трубы должны идеально подходить друг к другу. Сместить прибор не получится

Способ #2: Эксцентрик

При подключении к канализации при помощи эксцентрика герметик использовать не обязательно, поскольку форма детали обеспечивает необходимую герметичность. Выходную часть эксцентрического манжета вставляем в канализационный раструб

Важно, чтобы диаметр детали был подобран правильно

Эксцентрик позволяет при необходимости немного сместить унитаз относительно стояка, но это расстояние невелико.

Для надежности все же можно промазать место соединения силиконовым герметиком. Подставляем унитаз и надеваем на его вывод второй конец манжеты. Оборудование можно крепить к полу.

Способ #3: Гофра

Наиболее простой из всех способов, позволяющий при необходимости соединять стояк и унитаз любого типа. Протираем ветошью гофру. Волнистой полоской обильно наносим силиконовый герметик на ребра резинки, которая впоследствии будет скрыта в канализационной трубе.

Такую же операцию мы проводим с противоположного края гофры, обрабатывая участок, который будет надет на горловину унитаза.

Вставляем гофру в канализационный раструб и надеваем второй ее конец на выпуск оборудования. Сильно прижимаем пальцами пластик, контролируя надежность соединения.

Проще всего подключить унитаз к канализации при помощи гофры. Элемент можно растянуть и придать ему необходимую форму, таким образом без особых проблем подключается оборудование любого типа

Установка

Итак, вы распечатали коробку и достали содержимое.

2. Бачок унитаза

4. Запорная арматура (поплавок)

5. Винты крепления бачка

6. Сливная арматура

Так же в комплекте имеется комплект метрики (дюбель и саморез со шляпкой) для крепления чаши к полу и унитазная крышка. Условно разделим этапы работы на сборку сливного бачка и на монтаж бачка на чаше. Для примера возьмём компакт Lotus, фирмы Colombo.

Бачок на своё дне имеет отверстия. Каждый слот отвечает своей позиции

На сливное отверстие устанавливается сливная арматура (6).

Отверстие подачи, предусматривает установку запорной арматуры (4), а отверстие креплений, соответственно использование их для монтажа бачка на чаше с помощью винтов (5).

Но обо всём по порядку. Сливная арматура, представляет собой механизм, который обеспечивает слив воды. Так же она позволяет регулировать максимальное количество сливаемой воды за одно нажатие и вмещает в себя аварийную систему перелива, которая в случай чрезмерного наполнения бачка, например, из-за поломки поплавка, сливает лишнее в чашу. Понимание работы и строение арматуры, поможет обеспечить быструю установку и отстройку системы, а также провести при необходимости ремонт.

В зависимости от размещения элементов арматуры относительно самого бачка, вся система состоит из: верхней, основной и нижней части

1. Нажимная кнопка (верхняя часть, размещается в крышке бачка)

2. Нажимной стержень

4. Нажимной механизм

5. Труба перелива

6. Стержень регуляции слива воды

8. Запорное кольцо

9. Гнездо клапана (нижняя часть, размещается в дне бачка и служит «платформой» для всей арматуры)

Соберём нижнюю часть, это уже даст возможность монтировать бачок на чаше.

Гнездо клапана (9), выглядит так:

Как видно из рисунка, необходимо вставить резьбу в сливное отверстие и зажать снизу гайкой. При этом прокладка должна находится в середине бачка. Часто даже мастера путают эту прокладку с той, которая находится между бачком и унитазом. Но их надо различать. Зажимать гайку надо до тех пор, пока прокладка (выполненная из поролона), полностью не сплющится. Так же стоит смотреть за тем, чтоб не передавить гайку, иначе может возникнуть микротрещина, которая будет давать течь.

Необходимо отметить, что надо быть осторожным, чтоб не сточить грани пластиковой гайки, если используются инструменты. Может возникнуть ситуация, когда слизав грани, будет просто не за что зацепиться, чтоб дожать гайку.

Закрутили, проверили, клапан держится и не проворачивается в отверстии. Теперь можно монтировать бачок. Для этого поставим прокладку (3) в паз на чаше и поставим бачок на место, так чтоб отверстия в бачке совпадали с отверстиями на чаше.

Не лишним будет напомнить, что необходимо бачок ставить лицевой стороной, часто при установке это путается, особенно если это не новый, а снимался старый бачок. Отверстия совпадут в любом случае, но внешний вид и остальные элементы не будут соответствовать, а обнаружите вы это когда скрутите всё винтами.

Берём винты крепления (5), вставляем в отверстия,

далее фиксируем конусную прокладку в отверстие, с помощью прокладки и гайки, после чего пропускаем винты сквозь чашу унитаза и скручиваем всё вместе с помощью пластиковой гайки, как на рисунке.

Внимание, поскольку сила закручивания винта крепления достаточно большая, следует два винта подкручивать одновременно, чтоб избежать перекоса, иначе бачок может лопнуть!

Бачки старого образца, особенности замены

Конструктивно емкости старого образца достаточно простые, они всегда изготавливались с боковым подведением воды.

Внутри бачка располагается наливное устройство,

которое состоит из клапана и поплавка.

Кроме того, имеется рычаг и механизм слива воды. А наиболее старые емкости состояли из специальной чугунной пробки, на которую надета резиновая прокладка.

Во время нажатия рычага, этот колокол поднимался, и вода выходила в унитаз. Старые конструкции достаточно надежные, могут служить 50 лет и более.

Практически любой старый накопитель можно заменить новым, для этого в магазине сантехники выбирается подходящая по размерам и способу подключения емкость.

В старых устройствах бачок либо подвешивался под потолком, либо ставился на унитаз, или же находился на определенном расстоянии от унитаза.

В зависимости от метода монтажа, подбирают новую емкость. В качестве крепежей раньше использовали болты, или же вбивали металлическую арматуру, на которую подвешивали емкость.

Установка навесных моделей

Навесной бачок отличается от компакта тем, что впускной клапан размещается на стене и используется рычажная система смыва воды. За счет того, что резервуар располагается на расстоянии от унитаза, весь сливной механизм конструктивно отличается. Такой вариант редко используется, так как монтаж довольно затруднителен и требуется наличие специальной перепускной трубы.

Установка сливного бачка на унитаз осуществляется таким образом:

1. Отмечается высота размещения резервуара и вычисляется длина перепускной трубы.
2. При помощи строительного водяного уровня отмечается местоположение крепежных отверстий, после этого по меткам создаются отверстия дрелью или перфоратором.
3. Бачок оснащается сливной арматурой с подключением перепускной трубы, при этом все соединения должны иметь уплотнители и прокладки.
4. Бак закрепляется на стене при помощи болтов в предварительно вставленные дюбеля в отверстия.
5. Труба подводится к унитазу, а бачок к водопроводу.

Все стыки обрабатываются герметиком на силиконовой основе. Тестируется работа всех механизмов.
