Критерии для выбора
Выбор подходящей системы водоотвода – непростая задача. От ее успешного решения зависит эффективность защиты здания от отрицательного воздействия осадков. Различные типы водосточных систем – как по материалу изготовления, так и по способу организации водостока – обладают собственным набором плюсов и минусов.
Купить все необходимое для водосточной системы кровли по ценам производителя можно на сайте завода Дирс – крупнейшего производителя строительных средств.
Для грамотного решения стоящей перед владельцем здания задачи рекомендуется использовать несколько критериев. Наиболее значимыми из них выступают:
площадь кровельного покрытия, с которого собирается вода. Влияет на диаметр желобов и водосточных труб;
материал, который используется для устройства кровли. Многие специалисты рекомендуют использовать водостоки из такого же материала, что обеспечивает хорошую сочетаемость разных системы здания;
предприятие-производитель. Не стоит приобретать продукцию неизвестной на российском рынке компании;
стоимость системы водостоков
Не стоит экономить на таком важном элементе здания, влияющем на срок службы постройки. Важно понимать, что финансовый критерий следует применять исключительно в комплексе с остальными, перечисленными выше.
Как уже было отмечено, при оформлении заказа на поставку водосточной системы имеет смысл воспользоваться данными проекта. Но даже в этом случае следует обязательно проконсультироваться со специалистом по остальным критериям, перечисленным выше. Такой подход позволит, с одной стороны, получить надежно работающую систему водоотвода, а с другой – потратить минимально возможную сумму денег.

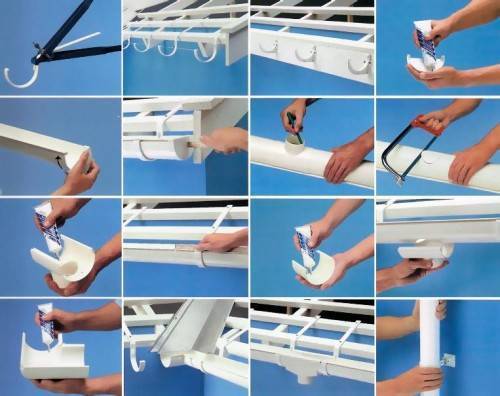

Монтаж водостока из ПВХ
Теоретически справиться с установкой водостока несложно. Но монтаж трубы и других элементов системы требует знания определенных нюансов. Для начала нужно:
- Произвести расчеты глубины водосточной системы, которая определяется размерами кровли. Если площадь кровли менее 35 кв.м., глубина установки составляет 16 см, для этого используют трубу диаметром 50 или 60 мм. При площади 35-80 кв.м. глубина установки – 25 см, диаметр трубы – 80 мм. При площади более 80 кв.м. глубина установки составляет 33 см.
- Выбрать способ монтажа.
- Разметить точки расположения основных элементов системы. Это нужно для того, чтобы в нее попал весь объем воды, который может оказаться на кровле.
- Определить точки расположения воронок и угловых элементов.
- Установить первый кронштейн. Для этого находят наиболее высокую по отношению к воронке точку. Для работ используют строительный уровень и шпагат. С их помощью определяют проходящую через место установки кронштейна горизонтальную линию. Зная эту точку, можно задавать уклон системы.
- Установить последнюю опорную деталь. Проверить ее установку по сравнению с первым кронштейном с помощью шпагата. Лучше сразу скорректировать положение, если в этом есть такая необходимость.
- Выполнять монтаж остальных кронштейнов. Величина шага между ними составляет 40 см.
- Иногда для фиксации труб дополнительно используются скобы. Их количество зависит от высоты дома, параметров самой трубы, других факторов.
Многое определяется материалом, из которого возведены стены дома. В деревянном коттедже кронштейны устанавливают с помощью саморезов. В более твердых кирпичных и бетонных стенах придется задействовать дрель для того, чтобы установить опорные детали.
На финальном этапе нужно соединить водосточную трубу с другими элементами, включая колено слива. Для этого используют соединительную трубу. Ее можно получить из обычной, если нужны какие-то определенные параметры. Но придется для этого срезать верхний обжим. Это позволяет получать куски изделия нестандартной длины.
Установка водосточных труб на этом окончена. Но нужно позаботиться о монтаже желоба. Следует сделать узкий канал, для этого от него отрезают куски определенной длины. Затем комплектующие водостока соединяют, для этого используют либо специальные элементы, или клей, подходящий для такого материала. Желоб устанавливают на кронштейны, используют при необходимости защелки. Нужно устанавливать деталь аккуратно, чтобы ни сами водосточные трубы, ни вороники не попадали на опорные элементы стыков. На финальном этапе устанавливают заглушки.
Финальный этап проведения работ выглядит так:
- Для установки водосточной системы трубу подсоединяют к желобу.
- Проверяется вертикаль установки. Для этого используют отвес и угольник. При необходимости все еще можно подкорректировать.
- Для фиксации вертикальных конструкций применяют хомуты. Длина отрезка между ними должна составлять 1 м. Но при этом верхний хомут должен быть зафиксирован на линии первого стыка.
Водосточная труба после установки все равно будет отставать от стены. Это нормально. Но нужно проверить, чтобы расстояние составляло не менее 2 см. Обязательно нужно предусмотреть компоненты, которые помогут контролировать слив.
Хотя технически все эти работы кажутся не слишком сложными, на самом деле они связаны со множеством нюансов. И, если нет уверенности в своих силах и навыках, лучше позвать профессионалов.
Виды водостоков
Водосточные системы классифицируются по материалу, из которого они изготовлены. Металлические системы могут сильно отличаться по функциям, составу и сроку службы.
Пластиковые
Полимерные водостоки устойчивы к большинству атмосферных осадков и способны прослужить не меньше металла.
К положительным характеристикам полимеров относят:
- легкость – пластик не нагружает стены и фундамент;
- невысокая стоимость – в 1,5-2 раза ниже, чем у металлических конструкций;
- неподверженность коррозии даже без дополнительной обработки;
- защита от шума – пластик не усиливает стук дождя и ток воды;
- долгий срок службы – почти все производители дают на продукцию до 25 лет гарантии;
- простой монтаж – можно установить пластиковую систему своими силами.
Полимерные водосточные системы чаще всего выпускаются в готовых цветных исполнениях. Это повышает их устойчивость к механическим повреждениям цвета.
Качества пластиковых водостоков
Вес
5
Стойкость к коррозии
5
Внешний вид
4
Прочность
3
Шумность
4
Цена
5
Итого
4.3

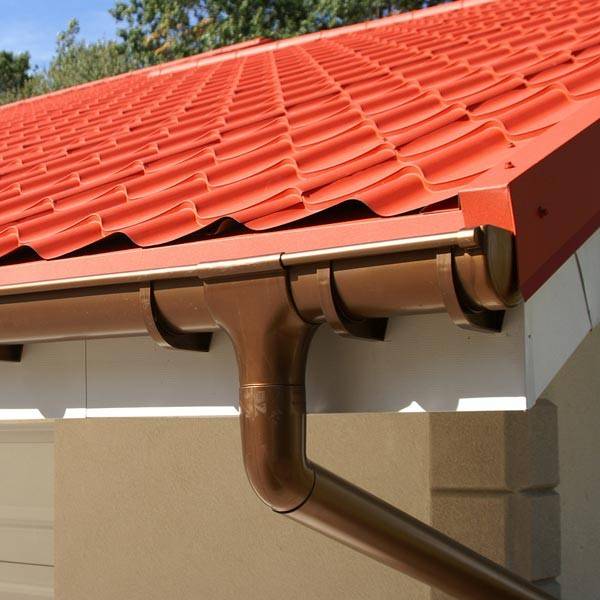

Металлические
Классика для обустройства водосточной системы – металл. Рынок предлагает множество изделий с прочным полимерным окрашиванием.
Для производства используют оцинкованную сталь, алюминий. Самые дорогие варианты – титан-цинк и медь. Сталь наиболее доступный вариант.
Для монтажа таких систем используются кронштейны и проволока – на нее элементы подвешивают к крыше.
К достоинствам металла можно отнести:
- Абсолютная устойчивость к температурам. Металл без сжатия и расширения переносит воздействие от -70 до +120 градусов.
- Прочность. Металл не боится весовых нагрузок, случайных ударов, града. Не деформируется при сходе снега и льда.
- Срок службы. Медные и титан-цинковые стоки способны служить более 120 лет.
- Простой монтаж. Установить металлическую систему не так сложно, как может показаться на первый взгляд. При этом никаких компенсаторов и уплотнителей не нужно.
Качества металлических водостоков
Вес
3
Стойкость к коррозии
4.5
Внешний вид
5
Прочность
5
Шумность
3
Цена
3
Итого
3.9
Критерии выбора
Следует выбирать водостоки, которые прослужат примерно столько же, сколько кровельное покрытие
При выборе типа сливной системы в большинстве случаев ориентируются на личные предпочтения. Есть некоторые критерии, которые помогут определиться:
в северных районах с большим количеством снега лучше устанавливать металл;
на одноэтажных постройках хорошо использовать полимеры;
если здание старое и ветхое, пластик также поддерживает его состояние;
важно учитывать и стоимость изделий – большой дом оснастить металлическими стоками весьма затратно;
в прибрежных районах лучше использовать полимер, так как он устойчивее к коррозии;
при резких перепадах температур металл будет предпочтительнее;
при использовании металлочерепицы аналогичные стоки будут лучше сочетаться с крышей;
при применении мягкой кровли пластик станет лучшим решением.
Также нужно учитывать стилистику постройки. К дорогостоящей черепице не всегда подходят простые оцинкованные стоки.
Металлические водостоки
Достоинства желобов из металла (чаще всего из стали, хотя бывают также водостоки из алюминия или меди) хорошо видны на фоне недостатков конкурентов из пластика и наоборот.
Преимущества водостоков из металла
- Минимальный коэффициент температурного расширения.
- Пожаробезопасность.
- Больший выбор текстур и цветовых решений.
- Долговечность (у систем с качественным полимерным защитным слоем).
Недостатки металлических систем отвода воды
- оцинковка;
- полиэстер;
- пластизол;
- пурал.
Нужно учитывать также прочностные характеристики материала и его пластичность: при деформации металлического желоба от снеговых нагрузок он, в отличие от пластикового, сам не восстанавливает форму.
Варианты системы водостока
При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.
Водостоки организованного типа: описание и нормы
Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.
Организованные водостоки в частных домах обычно устраиваются снаружи здания
СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:
- на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
- стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
- чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
- расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.
Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.
Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий
Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.
В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода
Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.
При правильной установке капельник защищает стропила и весь кровельный свес от намокания
Неорганизованный водоотвод
Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.
При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки
Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:
- неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
- ежегодное количество осадков в регионе не должно превышать 300 мм/год;
- на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
- величина козырька кровельного покрытия не должна составлять менее 60 см.
Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.
Конструктивные элементы, используемые при устройстве системы водостока
Все конструктивные элементы, используемые при сооружении системы водостока с поверхности кровли, можно классифицировать по двум категориям, это: назначение и материал, из которого они изготовлены.
По назначению элементы системы водоотведения бывают следующих видов:
- водоприёмные воронки и желоба – служат для приёма стоков и направления их в водоотводную магистраль;
- стояки –прокладываются внутри зданий и сооружений и служат для отвода воды в систему канализации, являются одним из элементов инженерных коммуникаций этих строений;
- водосточные трубы – прокладываются по фасаду здания и обеспечивают отвод воды в систему ливневой канализации;
- кронштейны и хомуты – служат элементами крепления конструкций;
- колена, угольники и тройники – фасонные элементы, служат для монтажа на сложных участках системы;
- уплотнители – обеспечивают герметичность соединений конструктивных элементов.
Водоприёмная воронка оснащается защитной решёткой, обеспечивающей её работоспособность при попадании на её поверхность посторонних предметов (листва, ветки, грязь и т.д.)
По материалу, используемому при изготовлении конструктивных элементов, системы водоотведения бывают выполнены из пластика или металла, при этом не важно, для какого варианта устройства они предназначены. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик
Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик.
Среди полимерных материалов для изготовления водостоков применяется поливинилхлорид, полиэтилен и полипропилен.
У каждого материала есть свои достоинства и недостатки, свойственные непосредственно им.
В связи с этим при выборе и устройстве системы водоотведения на них следует обратить особое внимание. К сведению! По форме водосточные трубы и желоба могут быть круглыми, квадратными или в виде полукруга, что позволяет выбрать модель в соответствии со стилем оформления здания. Стояки выполняются из труб круглого сечения
Стояки выполняются из труб круглого сечения
К сведению! По форме водосточные трубы и желоба могут быть круглыми, квадратными или в виде полукруга, что позволяет выбрать модель в соответствии со стилем оформления здания. Стояки выполняются из труб круглого сечения.
Обязательно ли устанавливать на крыше водосток
Комфорт в жилом доме во многом зависит от тщательного обустройства кровли. Вентиляция подкровельного пространства, гидро- и пароизоляция важны для обеспечения оптимальных условий проживания
Водосток также является важной системой, предотвращающей повреждение несущих конструкций здания
Системы водостока предохраняют конструктивные элементы здания от разрушения и могут быть частью дизайнерского решения всей внешней отделки
Кровля частного дома всегда имеет один или несколько скатов. По этой наклонной поверхности сходят осадки, негативно воздействуя на фундамент постройки вблизи здания. Предотвратить разрушение основания дома и другие неприятные последствия можно с помощью водосточной системы, которая выполняет следующие функции:
- защита фундамента от разрушения при помощи отведения воды в специально оборудованное место;
- контроль сточных вод и предотвращение гниения кровли и несущих элементов, исключение протечек кровельного материала;
- дополнение внешнего вида здания в соответствии с общей концепцией оформления.
Водосточные комплексы изготавливают из прочных материалов, отличающихся прочностью и долговечностью. Обычно они служат до очередной замены кровельного покрытия.
Устройство водостока для кровли
Эффективность системы водоотведения обусловлена продуманной конструкцией, предполагающей наличие нескольких основных элементов. Именно эти детали создают водосток, по которому отводится вода с крыши.
Стандартный водосток состоит из сливных желобов и труб, системы креплений к фасаду здания и различных аксессуаров
Каждый элемент выполняет определённую функцию, а в комплексе они предназначены для главного — отведения воды с крыши дома. Особенности предназначения элементов, составляющих водосток, выражены в следующем:
- жёлоб служит для проведения воды к месту её слива в водосточную трубу;
- водосборная воронка необходима для перенаправления водяного потока из жёлоба в трубу;
- водосточная труба является конечной частью системы, из которой вода поступает в канализацию;
- кронштейны и хомуты необходимы для фиксации компонентов водостока к стене дома;
- наконечник трубы, муфта, заглушка, защитная сетка представляют собой дополнительные элементы.
Округлая форма желобов, воронки и труб позволяет быстро отводить необходимый объём воды с поверхности кровли. Благодаря этому снижается негативное воздействие влаги на несущие элементы и обеспечивается целостность конструкции.
Как смонтировать водосточную систему своими руками
Монтаж каждой из представленных в этом коротком обзоре водосточных систем можно выполнить самостоятельно. Для этого вам понадобятся:
- инструмент;
- водосточная система;
- инструкция завода изготовителя по сборке.
При покупке комплексных систем у брендовых производителей на каждый наружный водосток, как правило, обязательно прилагается инструкция по ее монтажу с технологическими схемами сборки. Разные системы могут отличаться по способу соединения конструктивных элементов, устройству их крепления к стенам и крыше.
Пример пошаговой инструкции
Сборка водостока производится в порядке, определенном инструкцией, сверху вниз. Вот последовательность основных операций, которые необходимо будет выполнить:
- Закрепить на кровле и стенах специальные крепления и хомуты.
- Закрепить на креплениях горизонтальные желоба с элементами для соединения с ливневыми трубами.
- Установить необходимые вертикальные и угловые соединительные модули и заглушки.
- Установить в хомутах ливневые трубы с возможностью их свободного хода.
- Соединить вертикальные элементы конструкции с горизонтальными и закрепить их в креплениях.
Простейшая водосточная система в сборке
В заключение остается добавить, что грамотно подобранная система наружного водостока для вашего дома служит не только для практических целей, но и великолепно дополняет и выгодно подчеркивает особенности его дизайна.
Разновидности водосточных труб
Эти элемент водосточной системы делают из разных материалов. Они различаются не только внешним видом, но и сроком службы и эксплуатационными характеристиками.
Водосточные трубы из металлических сплавов
Наиболее бюджетный вариант – простые металлические водосточные трубы. Главное их преимущество – цена. Однако служат они сравнительно недолго, поскольку не обладают достаточно защитой от коррозии. В частных домах их редко ставят еще и потому, что весят такие конструкции много, но при этом особо прочными их не назовешь. Они очень чувствительны к механическим повреждениям.
Раньше существовало не так много вариантов типоразмеров. Это труба водосточная 100 мм, а также 150 мм и 216 мм. Сегодня производители предлагают больше вариантов. Соотношение между диаметром трубы и желоба отражено в таблице.
| Диаметр трубы, мм | Соответствующий диаметр желоба, мм |
| 75 | 100 |
| 80 | 125 |
| 100 | 125 |
| 120 | 150 |
| 150 | 200 |
На крыши частных домов с дорогим покрытием устанавливают и водосточные системы из цветных металлов. Причем материал подбирают так, чтобы он соответствовал кровельному покрытию, иначе это приведет к электролитической коррозии
Это важно, если кровля сделана из металла. Черепичная кровля сочетается с любыми трубами
Это могут быть цинк-титановые или медные ищделия, они стоят дорого и поэтому применяются довольно редко.
Оцинкованный водосток
Из оцинкованной стали
Популярный вариант – оцинкованная водосточная труба. В загородных домах эти конструкции в чистом виде не используют. Современные трубы изготавливают из прочной оцинкованной стали (ее толщина составляет 0,6 мм). Но сверху наносится декоративное полимерное покрытие, которое обеспечивает дополнительную защиту от атмосферных воздействий и коррозии. Самым прочным вариантом считается пластизол. Он отличается также устойчивостью к низким температурам, хотя его светостойкость оставляет желать лучшего. Со временем покрытие из пластизола может выгорать на солнце и терять цвет.
Поэтому многие производители трубы водосточные из оцинкованной стали делают с покрытием из пурала. Толщина полимерного слоя составляет всего 50 мкм. Но при этом пурал обеспечивает прекрасную защиту от атмосферных воздействий и от прямых солнечных лучей. Пурал – это достаточно прочное покрытие. По эксплуатационным характеристикам его превосходит полидифторит. Но цена такого покрытия высока, и трубы с этим защитным слоем относятся к премиум-сегменту.
Важно!
Из оцинкованной стали с полимерным покрытием выпускают не только водосточные трубы, но и другие элементы системы – желоба, воронки, различные соединители и комплектующие.
Такие материалы обладают целым рядом преимуществ:
- высокая степень защиты от коррозии;
- сравнительно небольшой вес;
- способность выдерживать морозы и перепады температур;
- устойчивость к воздействию ультрафиолета;
- ремонтопригодность.
Однако показатели устойчивости к механическим воздействиям у таких труб недостаточно высоки. Поэтому их не устанавливают на высотных домах.
Распространенные размеры оцинкованных труб указаны в таблице. В настоящее время диаметр 90 мм на рынке не встречается.
| Диаметр, мм | Толщина оцинкованного металла, мм | |
| 100 | 0,35 | 0,40 |
| 110 | 0,35 | 0,40 |
| 120 | 0,35 | 0,40 |
| 130 | 0,35 | 0,40 |
| 150 | 0,35 | 0,40 |
Водосточные трубы ПВХ: особенности
Качественная и прочная пластиковая труба составляет конкуренцию всем остальным типам материалов. Все производители выпускают водосточные трубы из долговечного пластика, который отличается высокими показателями атмосферостойкости. Кроме того, современные технологии позволяют выпускать их с ребрами жесткости, которые повышают деформационную устойчивость изделия.
Труба ПВХ для слива дождевой воды
Труба ПВХ водосточная обладает такими преимуществами:
- прочность;
- удобство в эксплуатации;
- длительный срок службы;
- устойчивость к коррозии и агрессивному воздействию внешней среды;
- привлекательный внешний вид;
- способность длительное время сохранять первоначальный цвет.
При покупке пластиковых труб тоже нужно правильно подбирать диаметр. Чем больше этот показатель и площадь поперечного среза, тем больше пропускная способность.
| Диаметр, мм | Поперечный срез, кв.см |
| 60 | 28 |
| 70 | 38 |
| 80 | 50 |
| 100 | 79 |
| 120 | 113 |
| 125 | 122 |
| 150 | 177 |
Площадь водосточных труб можно и не учитывать, диаметр важнее. Но лучше все-таки эти цифры знать.
Возможно это будет интересно: Трубы ПНД и их особенности
