Водопровод из полипропилена своими руками: подробная инструкция

Коллекторная разводка труб: 1. Водорозетка стиральной машины. 2. Водорозетка смесителя раковины. 3. Водорозетка на планке смесителя ванной. 4. Коллектор холодной воды. 5. Коллектор горячей воды. 6. Обратный клапан. 7. Счётчик горячей воды. 8. Счётчик холодной воды. 9. Редуктор давления воды. 10. Фильтр грубой очистки воды. 11. Отсечной кран. 12. Стояк горячей и холодной воды.

Технология требует использования следующих инструментов:

Ножницы для резки. Альтернатива – ножовка по металлу, но стоит отметить, что, используя этот вариант, вам придется зачищать торцы труб от заусениц и всевозможных шероховатостей. Ножницами перерезать элемент перпендикулярно его продольной оси гораздо проще и быстрее.
Зачистной инструмент (ручная заточка или насадка на дрель).
Сварочный аппарат. В наше время в строительных магазинах можно найти специальные агрегаты для сварки именно полипропиленовых труб

Приобретая инструмент, обратите внимание на: а) диапазон размеров труб, который он может обработать; б) наличие тефлоновых насадок тех размеров, что вам нужны (в противном случае их придется докупать); в) мощность (например, если диаметр труб не превышает 6,3 см, то достаточен показатель до 750 Вт).

Технология монтажа пластикового водопровода: делаем своими руками

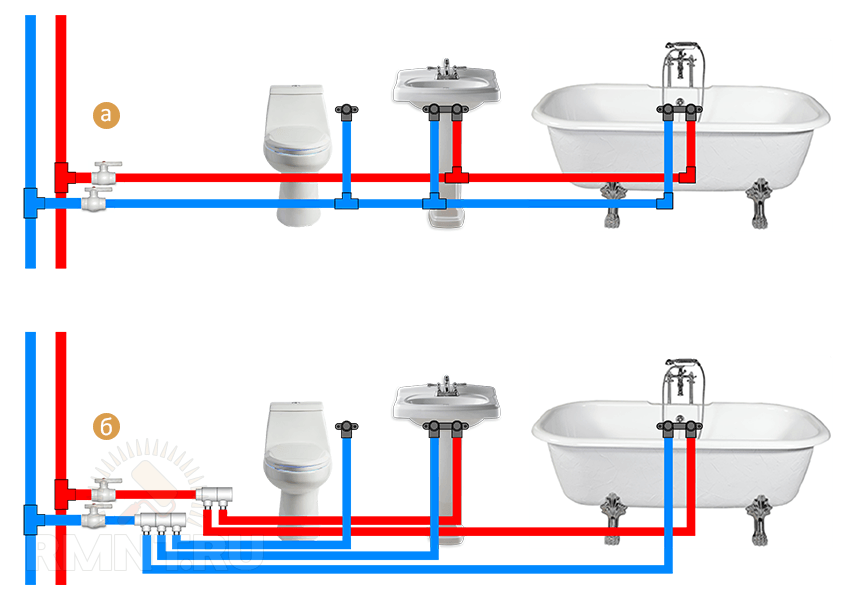

Последовательная (тройниковая) разводка труб: 1. Водорозетка для подключения стиральной машины. 2. Водорозетки смесителя раковины.3. Водорозетки на планке смесителя ванной. 4. Уголок. 5. Тройник.6. Обратный клапан. 7. Счётчик горячей воды. 8. Счётчик холодной воды.9. Редуктор давления воды. 10. Фильтр грубой очистки воды. 11. Отсечной кран. 12. Стояк горячей и холодной воды.

Весь процесс сводится к восьми этапам:

1. Подготовка сварочного агрегата. Закрепите аппарат на специальную подставку, опираясь на прилагаемую инструкцию. Возьмите насадки нужного размера и прикрутите к нагревательному элементу (на него можно сделать до трех пар насадок); контакт между ними должен быть достаточно плотным. Измерьте глубину насадки и запомните это число. Включите инструмент в сеть, а после запустите нагревательный элемент.
2. Ножницами отрежьте необходимый вам кусок трубы.
3. Очистите конец трубы от лишнего (устраните неровности).
4. От торца детали, предназначенной для сварки, отмерьте значение, которое было бы на 2 мм меньше, чем глубина насадки, прочертите линию фломастером.
5. Дождитесь полного разогрева агрегата.
6. В одну руку возьмите фитинг, а в другую – отрезок трубы; вставьте одновременно детали в насадки так, чтобы их оси совпали с осью насадок; с некоторым усилием введите навстречу друг другу свариваемые элементы. Когда фитинг дойдет до конца насадки, начинайте отсчет (показатель для вашего случая смотрите на рисунке). Если труба еще не вошла до отметки в насадку, то продолжайте вводить ее вместе со счетом.
7. Отсчитав необходимые секунды, одновременно снимите фитинг и трубу с насадок. Для облегчения процесса можете немного провернуть их.
8. Введите в отверстие фитинга трубу до отметки. Зафиксируйте! Соединение готово!

Назовем критерии качественной сварки:

Аппарат для сварки состоит из собственно нагревательного элемента и сварочных насадок от 16 до 40 мм диаметром.

1. Продольная ось трубы фитинга полностью совпадает с осью трубы.
2. На внешней стороне в месте, где фитинг соединился с трубой, имеется небольшой сгусток пластика в форме ровного круга.
3. С внутренней стороны расплавленный пластик не свисает.
4. Конструкция получилась без щелей.

Монтаж труб, что вы производите своими руками, также подразумевает следующие моменты:

1. Свариваемые поверхности нужно обезжирить.
2. Они должны быть чистыми.
3. Если ваша деталь имеет диаметр 5 см и больше, то рекомендуется перед сваркой снять ножом в торце фаску под углом в 45°.

Проектирование системы водоснабжения

Основой создания нормально функционирующего водопровода является грамотно сделанный проект. Для этого проводится тщательное измерение всех помещений, в которых планируется прокладка трубопроводов. На основании этих замеров и расположении сантехники делается схема водопровода. Она должна быть привязана к плану здания и выполнена в соответствующем масштабе.

В процессе проектирования нужно определить:

• Количество потребителей;
• Длину и диаметры отверстий труб;
• Количество соединений и изгибов трубопровода;
• Необходимое количество переходников, разветвителей и других соединительных элементов;
• Возможность размещения участков трубопровода внутри стен и под полом;
• Места расположения соединений и возможность обеспечения беспрепятственного доступа к ним;
• Расположение и размеры всех возможных препятствий и варианты их обхода.
• Все размеры в одной таблице.

При составлении проекта следует учитывать, что количество изгибов и соединений должно быть минимальным, поскольку изгибы влияют на потерю давления воды в трубах, а в местах стыков участков трубопровода возникает риск протечек. Так же следует располагать трубы вдали от источников тепла, поскольку пластиковые трубы подвержены деформациям под воздействием высокой температуры.

Разводка для водопровода

Существует два принципиально отличающихся по конструкции и принципу действия варианта организации водопровода. Каждый из них имеет свои положительные и отрицательные качества и требует разного количества материалов.

• Первый вариант разводки трубопроводов – это тройниковый или последовательный способ размещения соединительных элементов. При такой схеме разводки к каждому потребителю посредством установки разветвителей от общей магистральной трубы ответвляется отдельный трубопровод.
• На монтаж такой системы требуется меньше материалов, но чем дальше потребитель находится от начала водопровода, тем меньшее давление воды создается на данном участке. Это наиболее ощущается, когда одновременно используется большое количество сантехнического оборудования.

• При втором варианте в определенной точке системы монтируется особая конструкция, позволяющая направить к каждому потребителю отдельную магистраль. Данный узел называется коллектором, а такой способ разводки – коллекторным.
• При таком способе построения системы водоснабжения напор на всех участках практически одинаковый. Но на подобные варианты разводки необходимо затратить большее количество труб, что значительно увеличивает стоимость водопровода.

Выбирать наиболее подходящий вариант разводки следует исходя из количества потребителей, размера помещений и бюджета, заложенного на строительство водопровода. Для экономии материалов можно смонтировать коллектор не в начале системы, а ближе к потребителям.

Разводка для отопительной системы

При проектировании системы отопления так же учитываются все особенности помещений, количество труб и соединителей и составляется детальная масштабная схема всей системы с указанием местоположения радиаторов отопления. При этом следует помнить, что для систем горячего водоснабжения и отопления подходят только те трубы, которые рассчитаны на повышенную температуру жидкости внутри трубы.

Подключение радиаторов отопления может осуществляться снизу или сбоку и быть однотрубным и двухтрубным.

Перед началом работ

На начальном этапе прокладки полиэтиленовых трубопроводов проводятся подготовительные работы, которые начинаются с составления схемы трубопровода, определения требований к нему и подбора соответствующего расходного материала: труб нужного диаметра, нужной толщины стенок, соответствующего назначения, фитингов и других дополнительных элементов. Учитывается качество грунта, от которого зависят расходы на обеспечение дополнительной защиты водопровода.

После закупок, разработки плана и документального согласования подключения к центральной сети водоснабжения, начинается разметка и подготовка территории. В соответствии с техническими документами, определяющими местонахождение инженерных коммуникаций, подведенных к дому в грунте, вырываются траншеи (если это строительство подземного трубопровода).

Важно! Не повредить существующую телекоммуникационную, электро- и другую инженерную сеть. Глубина траншеи должна быть ниже уровня промерзания грунта на 0,5 м

На дно траншеи в твердом грунте засыпается песок, а в мягком, наоборот, уплотняющий материал – мелкий гравий. На строительную площадку доставляются ПНД трубы, которые нарезаются, при необходимости распрямляются (если хранились в скрученном состоянии и сохранили форму колец) и осматриваются на наличие повреждений

Глубина траншеи должна быть ниже уровня промерзания грунта на 0,5 м. На дно траншеи в твердом грунте засыпается песок, а в мягком, наоборот, уплотняющий материал – мелкий гравий. На строительную площадку доставляются ПНД трубы, которые нарезаются, при необходимости распрямляются (если хранились в скрученном состоянии и сохранили форму колец) и осматриваются на наличие повреждений.

Важно! Торец должен быть недеформированным, не иметь эллипсоидной формы. Торцы обрабатываются, зачищаются, обезжириваются

Проверяется сварочное оборудование, тестируются контрольно-измерительные приборы

Торцы обрабатываются, зачищаются, обезжириваются. Проверяется сварочное оборудование, тестируются контрольно-измерительные приборы.

Пошаговая инструкция сварки ПП труб

Рассмотрим порядок действий при соединении с использованием сварочного аппарата.

Применяют специальный труборез, который делает срез четко, без заусенцев.

Край среза зачищают, а фаскоснимателем зарезают внутренний слой полимера.

Подготовка паяльника

Перед работой прибор максимально нагревают, дают остыть и повторяют прогрев, после чего приступают непосредственно к пайке.

Нагрев и соединение деталей

В торец среза вставляют насадку, соответствующую размеру трубки и прогревают его не более 8 секунд. Сразу вставляют соединительный элемент, плотно прижимая. Повторяют со вторым срезом.

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

• Длину разводки труб полипропиленом;
• Количество поворотов и переходников;
• Наличие терморегуляторов и байпасов;
• Установку вертикальных и горизонтальных конструкций;
• Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Монтаж полипропиленовых труб своими руками

Этапы работ с видео инструкцией

Начинать установку системы из полипропилена следует с составления схемы водопровода. При этом необходимо измерить расстояния от мест потребления до точки ввода, учитывая все точки подключения, разветвления, ответвления и повороты.

Необходимые инструменты и материалы:

• специальный инструмент для резки труб;
• разводные ключи;
• специальный паяльник для сварки ПП (утюжок) с насадками;
• нож для зачистки изделий;
• соединительные муфты;
• заранее сформированные отрезки труб: поворотные и для обвода изделий в одной плоскости;
• фитинги с наружной и внутренней резьбой;
• соединительные элементы для гибких трубок;
• угловые фитинги;
• кран, который будет присоединять шланг от стиральной машины.

Основные правила монтажа ПП

В первую очередь все изделия проверяются на целостность и очищаются от пыли.

• Категорически запрещено использовать грязные или деформированные элементы.
• Во время работ температура окружающей среды должна быть не менее пяти градусов.
• Все изделия из полипропилена должны быть защищены от огня.
• Для врезки накопительного бака или водомера применяются разъемные резьбовые фитинги.
• Неразъемные элементы используются только для соединения гибких шлангов.
• Перегиб труб недопустим, поэтому на поворотах устанавливаются специальные угольники.

Приступаем к работам

Монтаж начинается с нарезки труб необходимой длины.

• Места распилов отмечаются с помощью маркера.
• Для отдельных частей подбираются фитинги.
• Отмеряется глубина вхождения соединительной детали, которая отмечается маркером.
• Торцы изделий зачищаются и обезжириваются.
• После подготовки всех деталей, с помощью специального паяльника спаиваются своими руками пропиленовые трубы.
• Прежде чем начать работать с утюжком, следует внимательно изучить инструкцию, по которой аппарат собирается. Размер насадки на паяльник будет зависеть от диаметра используемых труб.
• Работу следует начинать от стояка.
• После того как утюжок нагреется, отрезок полипропиленовой трубы и фитинг следует одновременно до упора вставить в его насадки.
• Через несколько секунд детали снимаются и соединяются между собой. Время выдержки изделий зависит от диаметра ПП и мощности аппарата.
• Соединенные детали запрещено поворачивать по осевой линии.
• На протяжении десяти секунд, выполняется первичная корректировка элементов, и они окончательно фиксируются.
• Соединение можно считать качественным в случае, если не осталось никаких зазоров.
• Когда остынут все детали, монтаж своими руками можно продолжать дальше.
• После того как все фрагменты водопровода будут спаяны и установлены, система собирается окончательно.
• Для облегчения возможного ремонта, внутреннюю резьбу рекомендуется смазывать техническим вазелином.
• Внешнюю сторону соединений, имеющих резьбу, обязательно нужно обматывать от начала к концу фторопластовой лентой.
• Во время монтажа необходимо следить за тем, чтобы после сборки системы остались доступными и легко поворачивались рукоятки кранов.
