Монтаж Полипропиленовых труб: Пошаговая инструкция установки +Фото и Видео

Преимущества и недостатки ПП труб

Этот вариант, как и все остальные, имеет как достоинства, так и недостатки. Их стоит рассмотреть в первую очередь, чтобы иметь возможность оценить особенности пропиленовых элементов и понять, подходят они или нет. Что касается плюсов, основные из них таковы:

Небольшая цена. Трубы стоят недорого и при этом имеют высокие эксплуатационные показатели.
Стойкость к неблагоприятным условиям эксплуатации. Полипропилен не боится перепадов влажности и температуры. Материал не окисляется, не поражается коррозией и в течение многих лет сохраняет первоначальные характеристики.
Небольшой вес. Трубы и фитинги к ним очень легкие, что существенно упрощает их транспортировку и монтаж. Кроме того, на стены оказывается минимальная нагрузка, нет необходимости использовать дорогой крепеж.
Простота монтажа. Систему можно собрать своими силами, необходимое для этого оборудование продается в магазинах сантехники и стоит недорого. А освоить работу на нем не составит труда, это намного проще сварки металла.
Полипропилен легко чистить как изнутри, так и снаружи. Гладкая поверхность не дает скапливаться грязи о отложениям.
Низкий уровень шума при движении воды по трубам.
Прочность и стойкость к ударам. Пластик выдерживает существенные нагрузки и при деформационных воздействиях не теряет форму, если они не превышают допустимые пределы.

Недостатков у труб их полипропилена намного меньше, чем преимуществ. Но они тоже есть:

Элементы не гнутся, поэтому важно расположить их ровно и соединить правильно. После сварки разъединить стык уже не получится.
При нагреве длина трубы увеличивается, из-за чего со временем она может начать прогибаться в местах, где нет креплений.
При работе нужен качественный паяльный аппарат, без него провести монтаж не выйдет.

Парник из полипропиленовых труб своими руками: особенности конструкций

Если принято решение сделать парник из пластиковых труб своими руками, а не приобрести уже готовую конструкцию, следует определиться с видом будущей теплицы. В зависимости от формы каркаса различают следующие типы рам:

арочные;

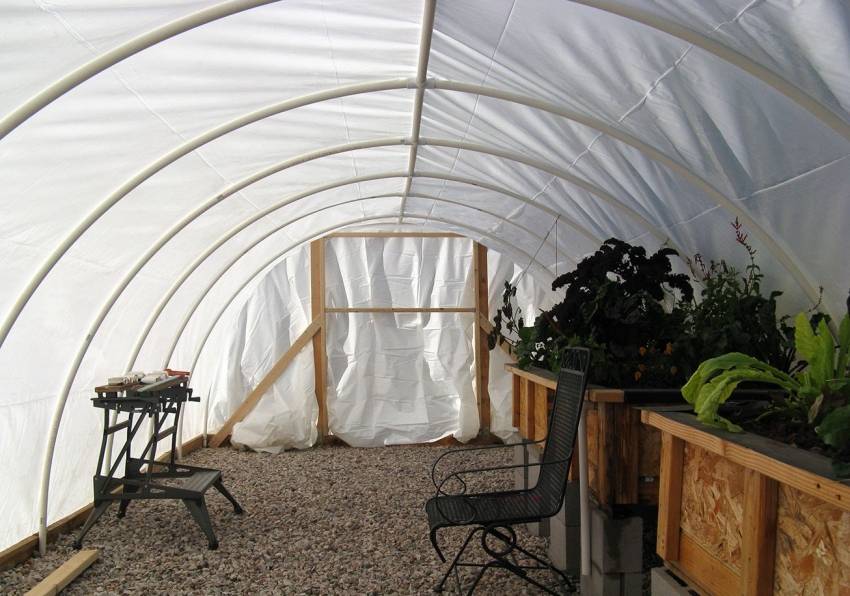

Пример аккуратной постройки парника из дуг арочного типа с использованием специального укрывного материала — агроспана

прямоугольные, которые в свою очередь, делятся на два типа: для односкатной и двускатной кровли;
комбинированные: состоящие из нескольких секций;
конструкции прямоугольной формы с арочной крышей.

Для лучшего понимая разновидностей конструкций, рекомендуется посмотреть фото парников из ПВХ труб своими руками. Также следует ознакомиться с отзывами опытных дачников, которые используют разные типы парников, чтобы узнать о преимуществах и недостатках той или иной конструкции.

Какому из вариантов отдать предпочтение, зависит исключительно от ваших желаний и предпочтений. Существуют и некоторые рекомендации специалистов по этому вопросу. Так, для личного использования (в том случае, если вы не планируете выращивать овощи на продажу в больших объемах), рекомендуется устанавливать маленькие или средние парники, длина которых находится в диапазоне 4-12 м, ширина не более 3 м, а высота около 2-2,4 м.

Для того чтобы парник имел необходимую жесткость и не терял форму при внешнем воздействии ветра, стоит использовать качественные трубы с прослойкой из алюминия

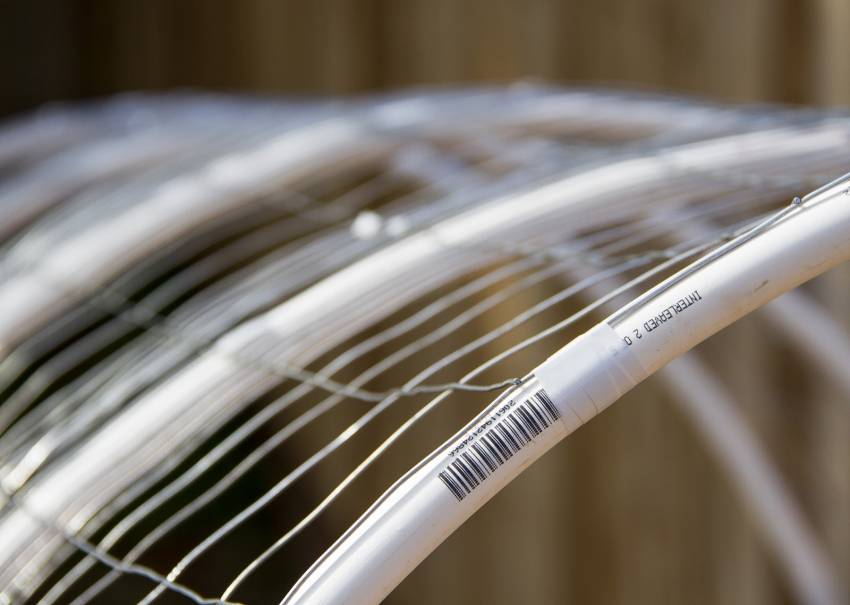

Что касается материалов, подходящих для создания рамы парника из пластиковых труб, лучшими являются водопроводные ПВХ трубы, диаметр которых колеблется в пределах 16-110 мм. По длине можно использовать любые трубы, как правило, от 2 до 5 м.

Иногда можно встретить в продаже пластиковые трубы, которые имеют прослойку из стекловолокна с полипропиленом или алюминия. Показатель их прочности значительно выше, хотя стоимость таких труб довольно высокая. Можно встретить утверждение, что такие вложения не оправданы, поэтому данный выбор стоит делать из учета собственных финансовых возможностей.

Для различных частей конструкции предпочтительно использовать трубы различных диаметров: от 25 до 32 мм для элементов арочной формы, 50 мм и более ‒ для элементов, выполняющих опорную функцию, в особенности, если речь идет о прямоугольных конструкциях.

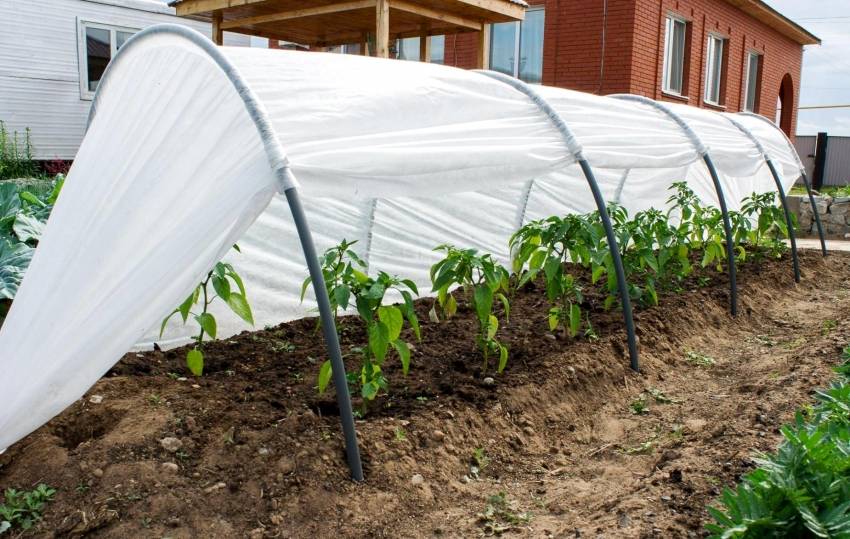

Самый простой способ сооружения парника из пластиковых труб над приподнятой теплой грядкой

Коротко о главном

Легкие, прочные трубы из пластика легко соединяются с любыми материалами разными способами. Существуют разъемные и не разъемные методы монтажа:

Первый вариант включает использование обжимных фитингов, резьбовых элементов, муфт.
Второй вариант использует «холодную» и «горячую» сварку, склеивание. Соединение происходит при помощи специальных составов, например, паяльных лент и паст, клея, эпоксидной смолы или просто путем нагревания пластика до температуры плавления.

Выбирая, как соединить металлопластик с полипропиленом в домашних условиях, обратите внимание на технологию обжимных фитингов или резьбы с пластиковыми элементами. На сегодняшний день — это единственный способ соединить разнородные секции, например, чугун и пластик

С обжимными фитингами соединение труб можно, при необходимости, быстро обновить за счет замены деталей. Этого нельзя сказать о способе пайки

На сегодняшний день — это единственный способ соединить разнородные секции, например, чугун и пластик. С обжимными фитингами соединение труб можно, при необходимости, быстро обновить за счет замены деталей. Этого нельзя сказать о способе пайки.

Когда под рукой нет специального инструмента, могут быть использованы электрофитинги. Эти элементы после соединения быстро спаивают отдельные секции трубопровода.

Перед монтажом разъемным способом нужно подобрать фитинги к трубопроводу исходя из эксплуатационных характеристик (температуры, давления, размеров). Для систем отопления подходят фитинги с маркировкой ППГ.

Оценок 0

Схемы систем отопления

Многоквартирные дома в большинстве случаев отапливают с помощью зависимой схемы, которая работает за счёт центральной теплосети. Частные дома, в основном, отапливаются за счёт газового одноконтурного или двухконтурного котла или твердотопливного агрегата, которые необходимо правильно обвязать.

Независимая схема организации отопления предполагает не только прокладку труб, монтаж котла, радиаторов и правильное их подключение, но и обустройство в доме качественной вентиляции.

Самым экономным и эффективным вариантом сегодня считается комбинирование электрического и твердотопливного котла. В связи со спецификой работы данного отопительного оборудования необходимо предпринять следующие меры безопасности:

Из-за выделения большого объёма тепла в процессе сжигания дров обвязывать твердотопливное отопительное оборудование нужно металлическими трубами с переходом на пластиковый трубопровод с помощью специальных муфт.
Для стабильной работы электрокотла отопления требуется позаботится о качестве электроснабжения.
Схема обвязки твердотопливного котла должна обязательно предусматривать установку расширительного бачка и группы безопасности.

В зависимости от герметичности контур отопления может быть открытого либо закрытого типа. Первый предусматривает размещение на чердаке дома открытой ёмкости для расширяющегося теплоносителя, второй – наличие рядом с котлом закрытого герметичного бака с мембраной.

Открытый контур работает за счёт естественного движения воды. Она течёт самотёком за счёт уклона трубопровода и давления, образуемого в результате её нагрева и расширения. В схеме закрытого типа теплоноситель циркулирует по контору отопления за счёт электрического насоса.

Несмотря на экономию электроэнергии в процессе эксплуатации системы без насоса, на её монтаж уходит больше денег, потому что требуется установить изделия большого диаметра.

Системы закрытого типа с электронасосом работают более стабильно, по сравнению с самотечными. В них постоянно одинаковое давление и нормальная циркуляция, поэтому дом будет более равномерно протапливаться.

Открытые схемы считаются оптимальным выбором для небольших по площади домов, расположенных в районах, где часто возникают перебои с электроснабжением. От правильного выбора системы отопления на этапе проектирования зависит её эффективность и качество жизни семьи в доме.

Схемы прокладки труб отопления бывают: однотрубными, коллекторными и двухтрубными. Поэтому стоит рассмотреть подробно каждую из них, чтобы понять, какая лучше подходит для вашего конкретного случая.

Однотрубная схема

Это самый дешёвый вариант разводки контура отопления. Вода в такой системе последовательно заполняет все батареи. Причем по мере её охлаждения каждый последующий регистр отопления греется меньше, поэтому тепло распределяется по дому не равномерно. В контурах закрытого типа, в которых теплоноситель циркулирует за счёт электрического насоса, этот минус практически незаметен.

Обвязка котла

По способу монтажа котлы отопления бывают напольными и настенными. Подключаются они немного по-разному. Общая для всех котлов схема обвязки включает:

котел;
батарею;
запорные краны;
гайки для фиксации котла;
фильтрующие элементы;
термоголовки для батарей;
тройники и уголки;
краны Маевского;
различные клапаны;
контрольно-измерительные приборы;
электронасос;
распределители;
крепежные элементы.

Для обвязки настенных моделей используют только закрытую схему, потому что они полностью автономные. Напольные агрегаты нельзя устанавливать выше разводки, потому что они не сбрасывают воздух. В итоге в трубах и батареях будут появляться воздушные пробки. Настенные модели практически все оснащаются воздухоотводчиками, которые позволяют им сбрасывать воздух.

При обвязке газового котла пластиковыми трубами требуется свести к минимуму количество стыков. Основной недостаток твердотопливных агрегатов — нет возможности регулировать подачу тепла. После отключения электричества насос отключается, в результате давление на выходе из котла поднимается, поэтому система может выйти из строя.

На этот случай предусматривают аварийные схемы. Одной из которых является монтаж автоматического байпаса. В процессе работы насоса горячая вода проходит через него. После отключения электронасоса, теплоноситель поступает в байпас. Для схем из пропилена с принудительной циркуляцией, целесообразность использования насоса и его рабочие характеристики необходимо определять с помощью гидротехнического расчета.

Виды и область применения полипропиленовых труб

Полипропиленовая водопроводная труба – изделие монолитное. Современным рынком предоставлены разные ее виды.

Широко используются:

РРН из гомополипропилена. Основные сферы ее применения – промышленные трубопроводы, холодное водоснабжение, вентиляция.
РРВ из блок-сополимер полипропилена. Используется в холодном водоснабжении, напольных отопительных системах.
PPR из стат-сополимер полипропилена. Находит применение в холодном и горячем водоснабжение, водяных и напольных отопительных системах.
PPs –из термостойкого полипропилена. Максимальная температура ее рабочей среды – 95 °С.

Трубы из полипропилена

Практически в любых трубопроводах допустима установка полипропиленовых труб. Они используются в отопительных и канализационных системах, для подачи питьевой или технической воды. Их с успехом можно применять при ремонтных работах для замены поврежденных участков из металлических труб.

Полипропиленовые коммуникации – это трубы различной толщины и диаметра. Они могут быть чисто пластиковыми или армированными.

В холодном водоснабжении, в основном, используют трубы из однородного полипропилена. Для горячего водоснабжения и систем отопления их армируют алюминиевой фольгой. Такой прием помогает в значительной степени снизить температурные удлинения, которые ярко выражены у однородных полимерных труб.

Стенки армированных труб трехслойные – два слоя пластика заключают между собой алюминий. У перфорированной трубы алюминиевое армирование выполняется в виде сетки с малым диаметром ячеек. Такое устройство имеет высокое сопротивление к разрыву и обеспечивает надежность при высоких нагрузках давления.

Строение трубы полипропиленовой

Подготовка и установка полипропиленовых труб

Проект

Грамотно составленный проект поможет рассчитать необходимое количество материалов. Сколько поворотов в системе, разводок, количество запорных кранов и фитингов.

Подключение радиатора к системе отопления производится несколькими способами: проточным, с запорными кранами, с трехходовой запорной арматурой, с не регулируемой параллельной перемычкой (байпас).

Разводка тройниковая

Также именуется, как последовательное подключение. Прокладывается одна труба, от которой осуществляются отводы к сантехнике.

Инструменты

Основным недостатком монтажа трубопровода своими руками является использование специальных инструментов. Возможно, что-то из требуемого, есть в наличии, что-то можно одолжить, но покупка набора для монтажа обойдется от 15 000 до 100 000 рублей.

Необходимы:

Электрический сварочный аппарат
Ножницы для резки труб
Калибратор с фаскоснимателем
Шейвер
Насадка для разогрева соединяемых деталей.
Ключ сантехнический разводной
Технический карандаш или спиртовой маркер
Прибор для измерения длины
И другие инструменты, что в большинстве случаев есть в каждом доме.

Фитинги

Для полноценного монтажа трубопровода используются фитинги из полипропилена.

Фитинг может служить:

Переходником
Ниппельным отводом
Соединительной муфтой
Резьбовой муфтой
Тройником
Заглушкой
Крестовиной
Разъемным соединителем
Запорной арматурой
ХомутомСовет

Так как все углы и повороты порой просчитать сложно, то лучше приобрести на 2-3 изделия больше. Технические характеристики у трубы и фитинга должны совпадать.

Виды соединений

Разъемное соединение

Производится припайка фитинга с резьбой внутренней или внешней для соединения с трубой.

Резка труб

Обрезать трубы следует труборезом под углом 90 градусов. Ножницы для резки труб выпускаются с ограничением по диаметру. Следует подобрать инструмент под сечение изделий.

Подготовка труб

При резке труб часто образуется нарушение геометрической формы и заусенцы. Все эти недочеты устраняются калибратором, им же снимается фаска.

Фаска – срез внутренней стенки изделия под определенным углом. Необходимо это для более плотного прилегания и качественного соединения.

Калибратор вставляется в трубу четко вдоль стенок, так чтобы ножи легли на внутренний край стенок и несколько раз проворачивается вокруг своей оси.

Для труб с армированием применяется шейвер, для удаления первого слоя полипропилена и арматуры.

После снятия армирующего слоя, создается фаска.

Когда все приготовления сделаны, изделия следует очистить и вытереть.

Паяльник

Для тех, кто выполняет самостоятельную пайку впервые лучше использовать паяльник без регулировки температуры или выставить максимум 260 градусов.

На паяльник устанавливаются насадки, инструмент ставится на подставку, затем включается. Когда уровень нагрева дойдет до установленного, на приборе загорится зеленая лампочка.

Соединение элементов

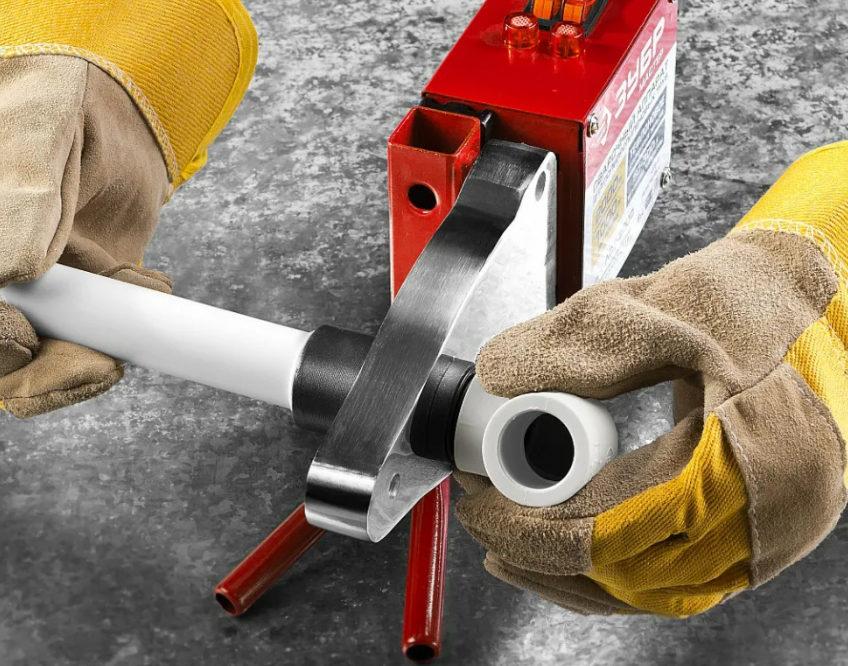

Перед соединением детали следует нагреть, для этого используют насадки паяльника. Одновременно одна деталь одевается на дорн, вторая вставляется в гильзу.

Чтобы глубина стыковки была идентична, предварительно на трубе делается пометка маркером.

Таблица нормы нагрева

Когда элементы нагрелись, их соединяют с приложением усилий, так чтобы стыковка дошла до отметки. Монтаж производится строго прямо, повороты изделий недопустимы.

Минимальное движение изделия и фитинга допустимо до 12 сек. После этого отрезка времени любой сдвиг скажется негативно на герметичности стыка.

Завершив стыковку, ПП должен остыть. Затем проверить качество внутреннего соединения. Если наплыв большой, следует переделать работу.

Крепление трубной магистрали

При создании качественно трубопровода важно не только хорошо выполнить пайку труб, но и установить собранную конструкцию. Для крепления труб используются клипсы и хомуты

Для крепления труб используются клипсы и хомуты.

Производители предлагают массу моделей данных деталей, по этой причине выбирать элемент крепления лучше в магазине.

Все что требуется знать – это то, что клипсы позволяют трубе двигаться вокруг оси, а хомут производят неподвижную прочную фиксацию

Важно. Изделия из простого полипропилена при нагреве увеличиваются в длине до 1.5 см

Изделия из простого полипропилена при нагреве увеличиваются в длине до 1.5 см.

Устраняется данная проблема с помощью компенсаторов:

Z-образный
П-образный
Г-образный
Кольцевой.

Правила работы с трубами

Перед возведением теплицы стоит изучить некоторые моменты работы с полипропиленовыми трубами

Важно знать, что работать с полипропиленом лучше при температуре воздуха +18–20 градусов. При такой температуре материал набирает максимальную гибкость и прочность, не «сжимается», и из труб проще сформировать необходимые фигуры

Для соединения труб из пропилена надо подбирать фитинги с учётом диаметра уже имеющейся трубы. Подобранные фитинги позволяют добиваться жёсткого соединения деталей. Лучше покупать трубы в комплекте с фитингами, тогда риск, что трубы и соединительные детали не подойдут друг к другу, будет равен нулю.

Может для работы с полипропиленовыми трубами потребоваться сварка. Но нужна она обычно для капитальных теплиц, которые на зимний период не разбираются и никуда не переносятся.

Принимать каких-либо особые меры защиты для работы с полипропиленом не нужно, так как данные трубы не относится к токсичным материалам.

Инструменты и материалы

Полифузная сварка как наиболее простая и доступная для непрофессионала, предполагает наличие сварочного аппарата со специальными насадками (см. фото ниже), а также специальный остро заточенный резак.

При проектировании водоснабжения и системы отопления, как и при подборе материалов, соединений и фитингов, лучше воспользоваться услугами специалиста. На этом этапе экономить не следует, так как правильное расположение приборов поможет сэкономить значительные средства при эксплуатации.
Перед монтажом

Прежде, чем начинать монтаж полипропиленовых труб своими руками, необходимо убедиться, что:

Температура в помещении, где планируется монтаж труб, не ниже +5 градусов, иначе будет сложно обеспечить герметичность соединения.
Трубы и фитинги, приготовленные для монтажа, не загрязнены и не повреждены при транспортировке и хранении.
Трубы и фитинги расположены на достаточном расстоянии от открытого огня.
Если предполагается сгибание труб, например, при монтаже водяного отопления «теплый пол», температура в помещении должна быть не меньше +15 град. – во избежание их растрескивания.

Читайте более подробно: Паяльник для полипропиленовых труб — Цена

Материалы для устройства отопительной системы

Оптимальный диаметр полипропиленовой трубы для разводки однотрубной системы в частном доме — 20 мм, для стояков — 25 мм. Для двухтрубной системы при количестве радиаторов более 8, применяют рукав полипропиленовый диаметром 32 мм. Фитинги подбирают под сечение труб так, чтобы внутренний их диаметр соответствовал наружному диаметру магистрали. Они должны быть от того же производителя что и трубы и с той же маркировкой.

Качественное соединение полипропиленовых элементов получается только путем сварки. Применяют сварочный аппарат либо паяльник. Для высокотемпературных систем подходят трубы, армированные фольгой, для низкотемпературных — стекловолокно.

Первые маркируют PN 25. Они рассчитаны на давление 2,5 МПа. Рабочий напор для PN 20 —2 МПа. В любой системе отопления на радиаторах нужны краны Маевского. Их врезают в верхнюю часть батареи. Отверстия внизу закрывают пробкой.

Как переходные элементы для подключения радиаторов в отопительных системах из ПП труб применяют фитинги. К ним относятся:

Муфты. Они соединяют две одинаковые трубы.
Отводы.
Крестовины. Для разветвления на две стороны.
Переходники. Необходимы для состыковки элементов с разными диаметрами.
Тройники. Формируют односторонние ответвления.
Штуцеры. Необходимы для соединения рукава с гибким шлангом.
Заглушки. Устанавливают на конце полипропиленовой трубы.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

раскладка элементов согласно схеме;
сварка или пайка труб;
соединение с помощью фитингов;
присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

однотрубная или двухтрубная;
двухтрубная с горизонтальной разводкой;
двухтрубная с вертикальной разводкой;
коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Полипропиленовые трубы как материал для теплицы

Прежде чем использовать для строительства трубы из такого материала, необходимо разобраться в его свойствах, составе и других характеристиках.

Полипропиленовые трубы могут быть разного диаметра и разного назначения

Полипропилен является синтетическим полимером, получаемым в результате реакций полимеризации и поликонденсации. В готовом состоянии этот материал имеет вид белого порошка и служит для изготовления фитингов, панелей, плёнки, водопроводных и канализационных труб и другой технической продукции.

Для укрепления и увеличения износостойкости полипропиленовые трубы армируют фольгой и стекловолокном. При производстве укрепляющие прослойки комбинируют, а также изготавливают с несколькими такими слоями.

Дополнительные слои фольги укрепляют полипропиленовую трубу

Полипропиленовые трубы приобрели большую популярность среди дачников и огородников.

Применение полипропиленовых труб для строительства теплиц имеет свои достоинства и недостатки.

Типичные ошибки при пайке пластиковых труб

Некачественные детали. Если были замечены дефектные трубы или соединяющие муфты (с трещинами, грязью, нарушенной геометричностью), то их нужно заменить, т. к. они станут причиной некачественного соединения.
Использование комплектующих от разных производителей. Каждая фирма оперирует своими стандартами и нормами, поэтому ее трубы подходят исключительно под ее фитинги. Также детали могут отличаться и по химическому составу. Все это оказывает прямое влияние на качество сварки, по этой причине все комплектующие обязательно нужно покупать одной марки.
Перегрев деталей. Эту ошибку можно заметить невооруженным глазом – труба смягчается и установить ее в муфту без деформации не выйдет.
Сварочный аппарат слабо греет. В таком случае надежное соединение тоже вряд ли получится. Возможно, в первое время трубопровод будет функционировать нормально, но рано или поздно случится протечка. Во избежание этого устройству нужно дать пять-десять минут для нагрева, а при работе не отключать его от сети.
Использованные фитинги. Как уже отмечалось, если фитинг пристал неплотно, то его следует удалить. Недопустимо повторное его использование.
Крепеж трубы с фиксатором
Крепеж трубы с фиксатором

Важные правила пайки полипропилена

Для качественного и герметичного соединения необходимо придерживаться определенных правил.

Аппарат должен всегда находиться в рабочем состоянии. В таком случае для сварки нового участка придется затрачивать максимум пять минут.
При застывании пластика соединяемые элементы должны быть неподвижными. Оптимальным вариантом будет механическая фиксация, к примеру, струбцины. Если шов подвергнуть хоть малейшему воздействию, то герметичность уже будет нарушена.
Оба элемента должны нагреваться одновременно.
Оба элемента должны нагреваться одновременно
Сварка ПП труб носит одноразовый характер, то есть, если при этом что-то сделать неправильно, то рассоединить их уже не выйдет. Придется обрезать дефектный участок, увеличив тем самым количество сварочных швов в магистрали.
Перед нагревом труб необходимо обязательно нанести на их поверхность линии для обозначения глубины будущего шва. Более того, эти линии помогут при ориентировке элементов относительно друг друга, например, при угловом соединении.

Технология работы

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:

Наружный;
Скрытый.

В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.

Фото — открытые трубы

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;

Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду;
На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления;
Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;

После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы

Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;

После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен;
Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров

Это поможет защитить систему от перегрузки при работе.

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;
Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.

Видео: как монтировать полипропиленовые трубы

Монтаж полипропиленовых труб своими руками: Пошаговая инструкция +Фото и Видео
