Электрический насос для повышения давления воды

Установка в систему отопления

При установке нужно учитывать следующие вещи.

Выбор места и разметка

Эффективность работы насоса зависит от правильности его подключения. Если установить аппарат на общую магистраль, то давление повысится на всех ветках сети отопления.

На отдельных участках давление повысится незначительно, потому что общий объем труб создает слишком большое сопротивление.

Для значительного увеличения давления потребуется агрегат большей мощности, что отрицательно скажется на энергопотреблении и бесшумности.

Внимание! Эффективность работы повысительного насоса, установленного в общую магистраль, невелика. Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

1. перед котлом отопления;
2. перед системой теплого пола;
3. перед удаленной веткой системы отопления.

В других местах сети давление не изменяется. Даже установка нескольких отдельных агрегатов может оказаться более выгодной, чем монтаж одного мощного прибора.

Справка! Насос устанавливается в месте, позволяющем обслуживать устройство и, при необходимости, менять его.

В выбранном месте трубы размечается участок, в который будет выполнена врезка. Его длина определяется размерами аппарата с учетом переходных штуцеров и запорных кранов. Запорная аппаратура необходима для того, чтобы в дальнейшем имелась возможность легкой замены насоса при выходе его из строя. Запорные краны ставятся по обеим сторонам патрубков, образуя напорный узел.

Схема подключения

Монтаж напорного узла производится по следующей схеме:

• Выбранный участок отопления перекрывается, из него сливается вода.
• Труба обрезается по разметке.
• Торцы труб отопления подготавливаются к соединению с напорным узлом.

На металлических трубах нарезается внешняя резьба, на металлопластик устанавливаются фитинги, в пластиковые трубы ввариваются переходники с резьбой.

В разрыв труб включается напорный узел.

Если работа повысительного насоса будет непостоянной, то соединение можно выполнить по байпасной схеме. Для этого напорный узел монтируется параллельно основной трубе, а в ней между точками врезки устанавливается запорный кран. В результате движение теплоносителя может происходить двумя способами:

1. По байпасу, когда кран на нем открыт, а краны на напорном узле закрыты. Насос при этом не работает.
2. Через напорный узел, когда краны на нем открыты, а кран на байпасе закрыт.

Важно! При монтаже необходимо следить, чтобы направление движения воды в трубах и направление работы повысительного насоса совпадали

Герметизация соединений и проверка работы

Во время установки необходимо предусмотреть надежную герметизацию мест соединения, чтобы избежать течи при эксплуатации системы. Герметизация выполняется с использованием резиновых прокладок и ФУМ-ленты.

После окончания монтажа производится пробный пуск системы отопления при неработающем насосе. Все обнаруженные течи тщательно устраняются.

Подключение к электрической сети

Подключение к электрической сети лучше доверить специалистам. Они выполнят работы по следующей схеме:

1. В щитке для каждого насоса устанавливается отдельное устройство защитного отключения (УЗО).
2. От распределительного электрощитка протягивается отдельная трехжильная линия к месту монтажа.
3. Вблизи места установки насосного узла монтируется розетка, к которой и подключается насос.
4. Проводится испытание установленного повысительного насоса. Запускать его можно, только когда возобновится циркуляция воды в системе.

Как это работает

Проблему низкого давления в водопроводе решают с помощью двух типов устройств: циркуляционных и самовсасывающих насосов. Первые проще устроены, и их легче установить в систему.

Обычный циркуляционный насос состоит из ротора, закрепленной на нем крыльчатки и двигателя, который все это вращает. Обычно если вода в системе есть, но напор ее слабый, достаточно одного или двух насосов.

А вот если к верхним этажам вода вовсе не поступает, придется поставить высокомощную насосную станцию с гидробаком. Такое устройство просто устанавливают как часть водопроводной системы в подходящем месте. Крыльчатка крутится, придавая потоку воды дополнительное ускорение.

В результате трубы быстрее заполняются водой, обеспечивая необходимый уровень давления в водопроводе. Это компактные устройства малой мощности, призванные решать проблемы местного характера. Всасывающие насосы отличаются более высокой производительностью и более сложным устройством.

Помимо всасывающего насоса, способного перекачивать воду на значительную высоту, система комплектуется также гидроаккумулятором, снабженным специальной мембраной. Работа этой техники автоматизирована, используется реле давления. Вода сначала подается в накопительный бак, а затем поступает в водопровод, обеспечивая необходимые характеристики внутри системы.

Таким образом, если центробежный насос позволяет устранить проблему на каком-то отдельном участке, то всасывающее оборудование используется для регулирования всего водопровода в доме или в квартире. Самовсасывающие повышающие насосы способны поднимать жидкость на высоту до 12 м, при этом их мощность стартует с 2 кВт/ч.

Повышающий давление насос работает следующим образом. Когда расход воды достигает 1,5 куб.м лепесток датчика движения изменяет положение. Это приводит к автоматическому включению насоса. Когда поток воды прекращается, насос выключается. Технику этого типа используют и в частных коттеджах, и в многоквартирных домах.

Особенно она актуальна в высотных жилых зданиях, где обеспечить нормальную доставку воды на верхние этажи без специального насоса по разным причинам невозможно. Установка одного насоса или даже специальной станции с повышенной мощностью может стать настоящим спасением для жителей верхних этажей.

Иногда приходится задействовать не один повышающий насос, а два или больше. С такой необходимостью порой сталкиваются владельцы домов, в которых водопроводная система была изначально спроектирована с ошибками. В таком случае придется просчитать стоимость переделки водопровода (если такая возможность вообще имеется) и затраты на установку дополнительной техники.

Следует помнить, что для перекачивания горячей воды предназначена особые виды техники. Они выполнены из специальных термостойких материалов, поэтому стоит дороже, чем более простые модели, рассчитанные на контакт только с холодной водой. Существуют и универсальные повышающие насосы, которые подходят и для холодной, и для горячей воды.

Мощность обычного циркуляционного насоса невелика, он потребляет меньше энергии, чем некоторые лампы накаливания. При его включении в систему можно добиться повышения давления примерно на 2-3 атмосферы. Если же требуется более серьезная коррекция характеристик, следует отдать предпочтение более мощному оборудованию.

Циркуляционные насосы обладают свойством работать “в тупик”, т.е. их не нужно отключать даже если все краны закрыты и вода из системы не забирается. Примерно так же функционируют приточные насосы для повышения давления воды. Эти устройства по конструкции похожи на циркуляционные модели.

Если такой насос отключен, вода будет свободно циркулировать через его корпус. Как только к двигателю поступает питание, насос включается. Крыльчатка начинает вращаться и напор воды в системе возрастает. Если встает выбор между системами с автоматическим или ручным управлением, обычно предпочтение отдается первым.

Такой техникой и пользоваться удобнее, и служит она дольше, поскольку не работает вхолостую. Брать насос на ручном управлении имеет смысл только в тех случаях, когда он будет использоваться либо очень недолго (временный вариант), либо крайне редко (летом, на даче, только на выходных).

Понятие сухого и мокрого ротора относится к сведениям о системе охлаждения устройства. В первом случае оно охлаждается потоком воздуха, а во втором — потоком перекачиваемой воды. Насос с мокрым ротором дешевле, но служит меньше из-за негативного воздействия осадка, накапливающегося во время перекачки воды на рабочих частях. Модели с сухим ротором справляются со своими задачами эффективней, и сроки эксплуатации у них побольше.

Особенности монтажа

Как правило, циркулярные электронасосы устанавливаются в магистраль с использованием байпаса — параллельного трубопровода с шаровым краном, через который подается теплоноситель при отключенной ветке насоса. Такая конструкция позволяет извлекать циркулярник для настройки, ремонта или замены без слива теплоносителя из системы.

Правильно выбрать циркуляционный насос для отопления – ответственная задача, решение которой лучше доверить специалистам. От выбранного агрегата зависит комфортность и эффективность работы системы отопления (оптимальный КПД устройства), расход электроэнергии, экономия которой при правильном решении может достигать 80%.

При желании можно самостоятельно провести подбор циркуляционного насоса для системы отопления, сделать расчеты по формулам, наиболее высокую точность подсчетов получают при использовании компьютерных программ. При работе с программами необходимо понимать, как правильно вносить данные — во многих случаях это требует специальных технических знаний, на получение которых придется потратить некоторое время

Бустерные установки

Итак, если напор в сети городского водопровода не обеспечивает нужды многоэтажного здания: будь то жилой дом, или, к примеру, больница, проблема решается также с помощью насосной установки. Только мощность насосов водопровода при этом, как, впрочем, и цена оборудования, в таком случае будет совсем другой.

В зависимости от размера здания и потребностей его обитателей, подбирается оборудование с необходимыми технико-эксплуатационными характеристиками. Такая насосная станция представляет собой агрегат, состоящий из нескольких насосов (от 2 до 6), гидробака и шкафа автоматического управления.

Бустерная насосная установка

Если в установке всего два или три насоса, то один из них всегда резервный. Если же рабочих насосов больше, то в резерве будет уже два насоса. Достаточно десятисекундной задержки запуска, или выхода из строя любого рабочего насоса — и они автоматически включаются в работу.

Во избежание неравномерного износа оборудования, функции ведущих и второстепенных насосов, чередуются через определённые промежутки рабочего времени. Такие станции называют бустерными, и одну из них вы видите на фото сверху.

Обратите внимание, что насосы в таких установках имеют вертикальное исполнение корпуса, хотя вполне могут располагаться и горизонтально. По сути, бустер — это погружной насос, заключённый в цилиндрическую гильзу из гальванически обработанной стали, и зафиксированный там с помощью фланцевого переходника

Вода из трубопровода попадает сначала в этот цилиндр, создавая для насоса условия, приближенные к скважине, а уже потом всасывается насосом

Использование бустера позволяет сделать установку максимально компактной, энергетически экономичной, и, что немаловажно, практически бесшумной

Насосная станция пожаротушения

• Эксплуатационные характеристики таких насосных станций довольно значительные. Развиваемый ими напор может достигать 700м, а производительность – до 1000м3 в час. Поэтому бустерные станции используют не только в хозяйственно-питьевых, но и в противопожарных водопроводах.
• Они способны транспортировать воду на большие расстояния, и не только по горизонтали, но и в высоту. Так что, бустерная установка способна обслужить не только небольшую пятиэтажку, но и высотное здание — и даже обеспечить водой небольшой населённый пункт в горной местности.
• Насосную станцию размещают в сухом и тёплом подвальном помещении, либо в специально построенном для этой цели павильоне, и внедряют в водопроводную сеть сразу после водомерного узла.
• Кроме насосов и мембранного бака, в комплектацию установки обычно включены все необходимые для монтажа элементы. Это опорная рама; входной и отводящий коллекторы; заглушки; обратный клапан; а так же запорная и контрольная арматура. Есть модели со встроенным в двигатель частотным преобразователем.

Современные насосные станции имеют на пульте управления удобный интерфейс с индикаторным оповещением о рабочем или аварийном состоянии агрегата. Они защищены практически от всех форс-мажорных ситуаций, способных привести установку к повреждению: начиная с перегрева и заканчивая коротким замыканием.

Главное, регулярно проверять и фиксировать показания контрольно-измерительных приборов, чтобы, сопоставив их, вовремя заметить неполадки.

Когда покупают насос для увеличения водяного давления

Если показатели реальной подачи воды в централизованном водопроводе не соответствуют нормативу (не рассматриваются случаи слишком большого давления, которое достигает десяти бар), что доставляет неудобства жителям квартиры, стоит задуматься над покупкой специального повышающего водяное давление насоса.

Стандартным давлением, которое должно обеспечиваться любым поставщиком воды для бытовых нужд населению, является показатель в 4 бар. Согласно действующей технической документации, а именно СНиП № 2.04.02-84, минимальное допустимое давление должно быть не менее 0,3 атмосферы, а максимальное – не более 6 атмосфер (одна атмосфера равняется давлению водяного столба, имеющего высоту в 10 метров). В случае несоответствия давления этому установленному на официальном уровне показателю нормальное принятие душа, мытьё посуды и работа некоторых бытовых (в том числе кухонных) приборов будет ограничена, может быть даже невозможна.

Это происходит из-за того, что при увеличении нагрузки на водяную сеть, которая в основном происходит в вечернее время, в будние дни, а также на выходных и в праздничные дни, и так слишком маленькое давление снижается ещё больше и поток воды просто не может достичь вашего крана в квартире (доме). Измерить давление могут обычные манометры.

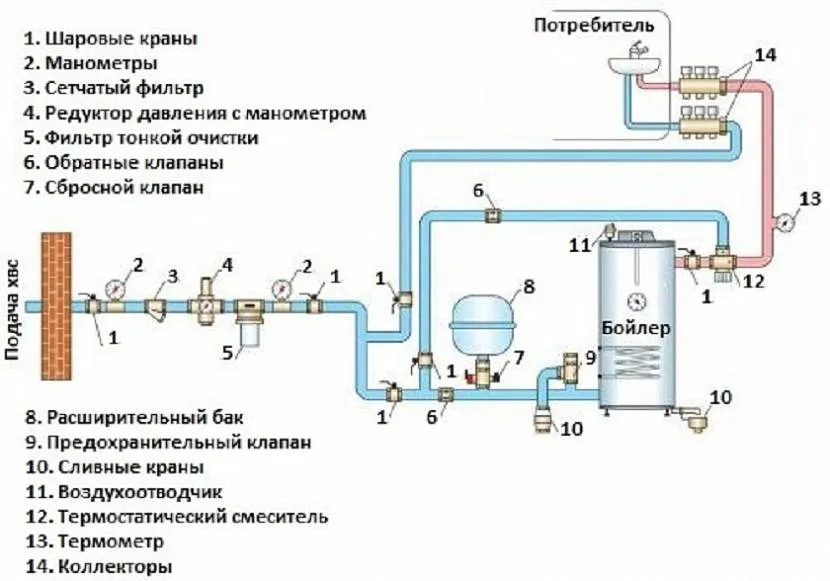

Схема водопровода Источник travelerscoffee.ru

Для изготовления манометра вместо его покупки и сложной установки можно воспользоваться знанием простых физических законов. Реализовать одноразовое измерение давления воды своими силами просто. Для этого подготовьте прозрачную трубку, в которой будет виден уровень воды. Её длина должна быть около двадцати сантиметров. Соедините эту трубку с водяным краном в вашей квартире, удостоверившись в герметичности такого соединения. Этого можно достичь, воспользовавшись штуцером, накручивающимся на кран и предназначенным для рассекания изливающегося потока воды.

Когда трубка окажется плотно прикрученной к крану, расположите её вертикально. Откройте вентиль холодной воды и дождитесь, пока уровень жидкости не достигнет уровня крана. Измерьте длину той части трубки, в которой нет воды. Этот показатель отмечается, как h 0.

Отверстие трубки сверху плотно заткните пробкой и включите воду в кране на полную. Когда уровень стабилизируется, сжав воздух, находящийся в трубке, снова измерьте длину той части экспериментальной трубки, в которой нет воды. Этот показатель называется h э, то есть опытная высота воздушного столба.

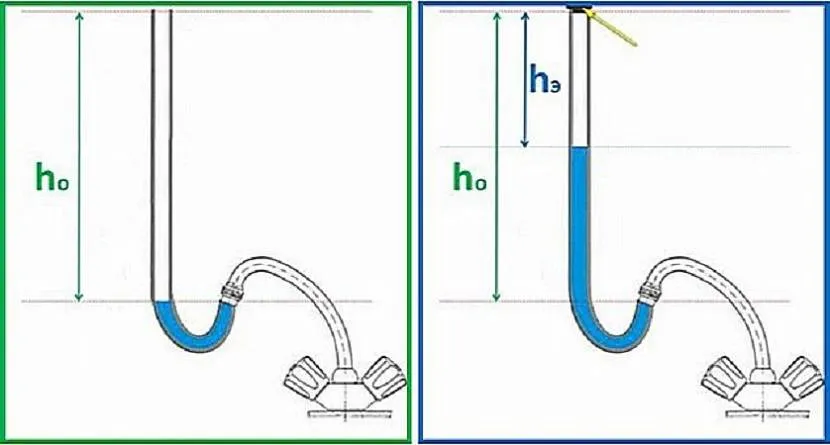

Эксперимент с измерением давления воды Источник remont-book.com

Узнав указанным выше способом все нужные показатели, примем исходное давление в трубке равным обычному атмосферному давлению и назовём его Р о. Получается, Р о = 1.0332 ат (атмосфер). Теперь останется подставить в формулу все полученные величины:

Р в = Р о × (h o / h э)

В итоге вы узнаете, каково давление воды в вашем кране (Р в). Проведите такие измерения на разных водосливах (в ванной, туалете, на кухне). Если показатели получаются разными, некоторые трубы слишком засорены. В случае, когда показатель практически один и тот же и в то же время он не соответствует стандартному номинальному значению и одинаков в нескольких квартирах, расположенных на одном этаже, стоит повышать давление, установив специальный насос.

Однако указанные ранее нормы давления воды не действуют, если речь идёт о квартире, находящейся на двенадцатом этаже и выше. В таком случае нужный параметр давления обязан быть больше на 0,4 атм на каждый этаж. Таким образом расчётное (нормальное для жителей квартиры) водяное давление например, на 16-ом этаже должно быть не менее 1 атм + 0,4 атм*16 = 1 атм + 6,4 атм = 7,4 атм.

Помните! Обычный насос повышения давления воды нельзя устанавливать там, где вода полностью пропадает из крана по причине очень маленького напора.

Снабжение водой высокого здания Источник pravdaurfo.ru

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

• чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
• агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
• вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Выбор насосов

Современные производители предлагают множество различных моделей повысительных насосов для водопровода

Модели WILO , Jemix , Aquatica внешне очень похожи друг на друга, тем не менее по многим параметрам они имеют большое различие, на которые и необходимо обращать особое внимание при выборе устройства

Оптимальным вариантом для повышения давления в домашней системе водоснабжения является применение встраиваемых насосов с мокрым ротором модели WILO . Тип установки выбирается в зависимость от планируемого места врезки повысительного насоса в водопровод. Конечно, лучше купить насос с многоступенчатой регулировкой скорости, но цена таких агрегатов намного выше односкоростных моделей. В дачном водопроводе чаще используются одноступенчатые насосы.

Материал корпуса тоже имеет огромное значение. Производители предлагают насосы, изготовленные из нержавеющей стали или чугуна. Корпус из нержавейки более практичен, но, соответственно и цена будет выше. Лучше купить изделие WILO с крыльчаткой, изготовленной из латуни или бронзы. Крыльчатка из пластика относится к более дешёвому ценовому сегменту, но зато во время эксплуатации они чаще подвержены поломкам.

Подбор мощности

Мощность насоса.

Выбранный агрегат должен соответствовать условиям эксплуатации по производительности

Однако важно, чтобы его можно было подключить к источнику питания. В бытовых условиях используются однофазные устройства

Чем больше мощность, тем выше производительность агрегата. В данном случае насос приобретает способность сильнее разгонять рабочий вал, что приведет к увеличению возможностей устройства.

Следует учитывать, что мощность, а вместе с тем и производительность, агрегата зависят от задач, которые планируется решать. Так, если требуется организовать обслуживание разной бытовой техники — стиральной, посудомоечной машин, — понадобится мощная модель. Для подачи воды к минимальному количеству сантехнических приборов достаточно более простого по свойствам устройства.

Какой насос установить

В зависимости от типа объекта (частный дом, многоквартирная постройка) делается выбор оборудования:

Выбор насоса.

1. Техника, встраиваемая в трубу. Такой вариант подойдет для квартиры или коттеджа, когда нужно увеличить напор, если глубинный не справляется со своей задачей, при этом встраиваемый агрегат отличается компактными габаритами, малым весом и влияет на систему водоснабжения не интенсивно.

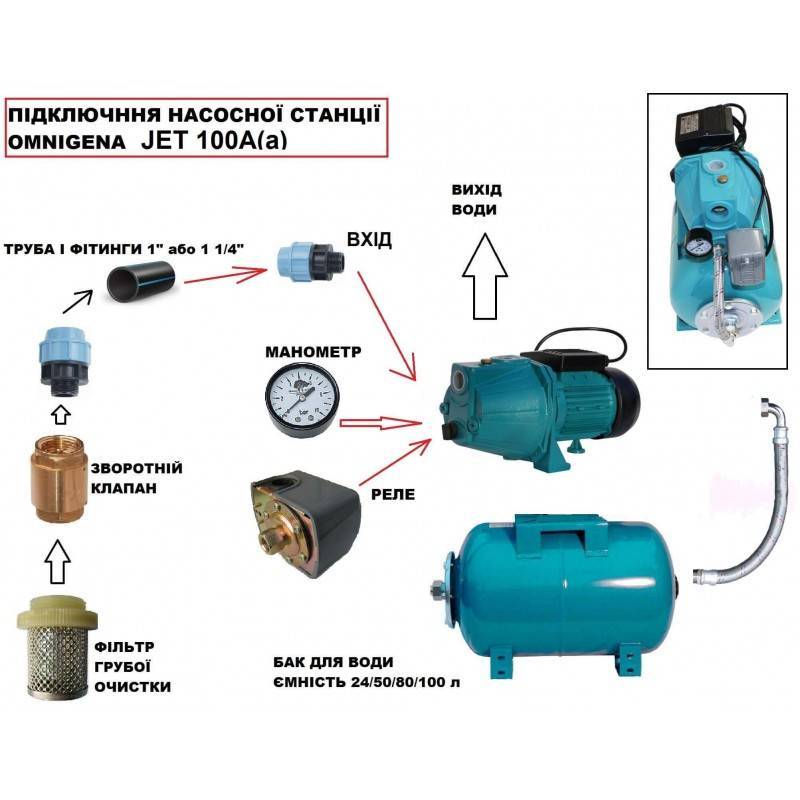

2. Насосная станция, оснащенная гидроаккумулятором, обратным клапаном, фильтром. Такая разновидность оборудования может применяться для коттеджа, дачи, загородного жилья, устанавливается агрегат неподалеку от гидротехнического сооружения на участке.

При выборе такой техники учитывают ряд параметров:

способ установки;
уровень шума, что важно для квартиры и частного жилья, например, проточные компактные устройства (для врезки в трубу) работают тихо, тогда как насосные станции функционируют громко;
производительность: это наиболее важный параметр, т. к

от него зависит, будет ли оборудование обеспечивать нужды потребителя, например, если приобрести насос, который характеризуется небольшой производительностью, то на верхних этажах частного жилья воды не будет, а в многоквартирных постройках эффект, обеспечиваемый подобными устройствами, тоже останется незамеченным.
