Насос повышающий давление в водопроводе: Описание и подключение +Фото и Видео

Конструкция насоса для поднятия давления

Насосы, предназначенные для повышения давления в системе отопления, имеют единую конструкцию, которая включает в себя:

1. электродвигатель;
2. водяную помпу.

Электрическая часть агрегата надежно изолирована от воды. Корпус и детали помпы изготавливаются из высокопрочных материалов, не подверженных ржавчине:

• из чугуна;
• из керамики;
• из латуни;
• из нержавеющей стали.

Рабочий орган помпы — крыльчатка, она представляет собой диск с изогнутыми лопастями. Крыльчатка бывает двух типов:

1. открытого — лопасти закреплены на одном диске;
2. закрытого — лопасти заключены между двух дисков.

Устройство закрепляется на трубопроводе при помощи патрубков.

Как устанавливается оборудование

От способа монтажа зависит уровень шума в доме. К примеру, оборудование можно установить внутри кухонного шкафа. В качестве места для монтажа системы можно выбрать ванную. При этом нужно в местах соприкосновения оборудования со стенами установить резиновые прокладки. Таким способом можно существенно снизить уровень шума.

В частном доме насос желательно устанавливать ближе к скважине. Агрегат может находиться в отдельной постройке. Существует возможность размещения агрегата в подвале дома. В процессе монтажа необходимо придерживаться схемы, составленной специалистами.

Чтобы решить проблему, можно заменить напорный трубопровод. Повышают давление с помощью гидробака. Таким способом можно дольше сохранять напор воды, необходимый жильцам.

При проектировании и монтаже систем водоснабжения потребуется придерживаться нескольких правил:

1. В запорной и регулирующей арматуре не должно быть большого количества изгибов. В противном случае даже производительное оборудование не сможет обеспечить жильцов необходимым количеством воды.
2. Рекомендуется использовать гладкие трубы, изготовленные из полимерных материалов.
3. Повысить напор можно за счет установки дополнительных насосов центробежного типа.

Наибольшей популярностью среди домовладельцев пользуются установки с низким уровнем энергопотребления и высокой производительностью. Такими качествами обладают насосы Grundfos UPA 15-90 (N).

Оборудование может работать в 2 режимах: ручном и автоматическом. Максимальная мощность насоса составляет 0,11 кВт. Такой производительности хватит для обеспечения водой одноэтажного коттеджа.

При отсутствии большого количества ила и песка устанавливают центробежный насос Wilo PB-201EA. Мощность установки достигает 0,34 кВт. Оборудование способно поднимать воду на 15 метров в высоту. К недостатку модели относится пластиковый корпус, который не выдерживает значительных нагрузок.

В качестве насосной станции выбирают и модель Jeelex Jambo 70/50 Н-50 Н. Агрегат оснащен гидроаккумулятором, который имеет объём 24 л. Производительность установки составляет 4,2 кубометра в час.

Классификация насосов высокого давления для воды

Производители предлагают оборудование различного типа. Выбирая насос высокого давления для воды, следует хорошо разбираться в существующих разновидностях. Предлагаем познакомиться существующей классификацией представленного производителями оборудования по различным признакам.

Для каждого стояка квартиры следует подбирать подходящий насос

По типу управления

Производители предлагают устройства с ручным и автоматическим управлением. Насос для повышения давления первого типа работает непрерывно. Такое оборудование нуждается в постоянном контроле. При несвоевременном отключении может произойти перегрев агрегата и выход его из строя. В квартирах, расположенных в многоэтажных домах, отключение центрального водоснабжения приведёт к так называемому «сухому ходу», что значительно сократит срок оборудования.

Насос с автоматическим управлением работает только в момент подачи воды. В остальное время оборудование находится в режиме ожидания, что значительно сокращает затраты на электроэнергию. При отключении центрального водоснабжения оборудование квартиры сохранит свою работоспособность, так как «сухого хода» не будет.

Автоматические насосы не создают проблем при эксплуатации

По допустимой температуре воды в трубах

Предлагаемые производителями насосы для повышения могут быть для работы с:

• горячей водой;
• холодной водой. Повысительные насосы для холодного водоснабжения нельзя подключать к системе горячего водоснабжения;
• водой, нагретой до различной температуры. Они могут работать со всеми типами водоснабжения.

Степень нагрева воды – важный критерий при выборе

По виду охлаждения двигателя

Насосы повышения давления воды в квартире могут быть с сухими и мокрыми охлаждением. Первый тип получил наибольшее распространение благодаря своей универсальности и надёжности. При «сухом роторе» обеспечивается воздушное охлаждение при помощи небольшого вентилятора. Крыльчатка находится непосредственно под корпусом насоса около двигателя. При её работе слышится небольшой шум.

Второй тип предполагает водяное охлаждение с помощью воды, перекачиваемой оборудованием. Такой насос для повышения давления работает бесшумно. Однако из-за конструктивных особенности агрегаты с «мокрым ротором» нуждаются в регулярном уходе и выполнении определённых профилактических мероприятий для предотвращения попадания внутрь перекачиваемой воды некоторых примесей.

Конструкции с мокрым ротором создают мало шума в процессе работы

Замена старого насоса

Если вам необходимо заменить старый циркуляционный насос, который больше не производится, вы должны выбрать для него подходящую замену. Новый насос должен иметь такой же максимальный напор и такие же присоединительные размеры, чтобы его можно было легко заменить.

Вы можете выбрать подходящую замену одним из следующих способов. По названию старого циркуляционного насоса или его паспортной табличке определите основные параметры насоса — максимальную высоту нагнетания, диаметр присоединительной резьбы и установочную длину.

• Затем выберите любой циркуляционный насос с такими же параметрами.
• Основные параметры обычно можно узнать прямо из названия старого насоса.
• Например. Обозначение насоса «25-4-180» означает, что насос имеет присоединительную резьбу DN 25 (6 / 4″), макс.
• Высота нагнетания 4 метра и монтажная длина 180 мм.
• Если эти параметры не могут быть определены, определите требуемый напор для указанного количества радиаторов (обогреваемых поверхностей).
• Измерьте диаметр резьбы и установочную длину в соответствии со старыми насос.

Если вы не знаете, какой напор насоса выбрать (например, вы находитесь на стыке между насосом 4 м и 6 м), выберите более мощный насос. Электронный циркуляционный насос адаптируется к системе, и в то же время у вас есть запас мощности.

Правила подбора мощности, напора и объема

Определиться с напорными характеристиками можно в соответствии с нормами СНиП. Для оптимального использования подаваемой в дома и квартиры жидкости, а также эксплуатации бытовых приборов, требуется 0,6 атм, при условии, что вход обеспечивается значением в 0,2. То есть, приобрести необходимо аппарат, позволяющий добиться показателей водонапора в 0,9 атмосфер. В результате суммирования получится 11, чего вполне достаточно для стабильного функционирования системы.

Объемные параметры и итоговая сила движения H2O в сети тесно взаимосвязаны. Однако, в большинстве случаев, на полках магазинов можно встретить агрегаты-повысители, дающие возможно осуществить перекачку жидкостной среды в размере 2,4 кубометра в час. Выбирать, собственно, особо не приходится.

Мощностные данные также важны, хоть и не являются критерием первостепенного значения. Определяясь с покупкой электрического повысителя, следует остановиться на моделях, отличающихся меньшим потреблением энергии.

Классификация станций

Насосные установки классифицируют по целому спектру признаков, но наиболее принципиальными среди них являются следующие три.

По способу управления:

1. Ручные – закачка вода и последующий контроль ее уровня в емкости осуществляются вручную.
2. Полуавтоматические – снабжены механическим поплавком, который регулирует закачку воды и изменение ее объема в накопительном резервуаре.
3. Автоматические – имеют специальный датчик, который реагирует на изменение давления и сам включает или выключает насос.

По типу насоса:

1. С центробежным насосом – создают давление с помощью центробежного колеса. Плюсы: устойчивы к абразивным частицам в воде и продолжают работать даже после «проглатывания» небольшого объема воздуха. Минус – характеризуются высоким потреблением электрической энергии.
2. С вихревым – создают давление посредством вихрей. Плюсы: устойчивы к температурным перепадам и потребляют сравнительно немного электроэнергии. Минус – чувствительны даже к минимальному завоздушиванию.

Устройство электрического насоса повышения давления

По виду накопительной емкости:

1. С баком – работают на механических поплавковых предохранителях. Отличаются низкой стоимостью, но имеют высокий риск затопления и не всегда обеспечивают максимальный напор воды.
2. С гидроаккумулятором – функционируют под управлением датчика давления. Имеют относительно высокую стоимость, но отличаются малыми габаритами и гарантируют максимальное давление воды при любых условиях.

Срок службы и обслуживание

Изготовитель определяет срок службы устройства 5 лет. Для прибора стоимостью свыше 10 тысяч рублей, это немного. Возможно, срок сильно занижен по причине отсутствия обширной практики эксплуатации.

Устройство имеет простую конструкцию, не испытывает значительных нагрузок. Поэтому, указанные 5 лет, нужно рассматривать как минимальный срок службы.

Обслуживание заключается в ежегодном осмотре СДВ, для выявления внешних повреждений. В случае их обнаружения, устройство следует демонтировать и направить для ремонта в сервисный центр. Информацию о них можно получить на сайте производителя.

Установка повышающего насоса

При любом варианте установки системы повышения давления обязательно необходимо продумать возможность обхода или демонтажа прибора.

Установить повысительный насос дома, для горячей воды системы отопления не представляет особой сложности для опытного домашнего мастера. Но всё же при монтаже агрегата нельзя забывать о ряде нюансов этой работы:

• В каком бы месте ни устанавливался прибор, перед ним желательно смонтировать сетчатый фильтр, так как твёрдые частицы, попадая в подшипники, могут вывести прибор из строя, или снизить эффективность его работы.
• После агрегата рекомендуется вмонтировать в систему обратный клапан, для защиты от возможных гидравлических ударов и предотвращения обратного тока воды при отключённом приборе.
• В обычных горячих системах отопления помпу желательно размещать в точке, с самой низкой температурой, т. е. в непосредственной близости к котлу.
• Чтобы избежать возможности разрыва водяного потока (попадания воздуха в систему), монтировать помпу необходимо перед подающим коллектором. Если агрегат оборудован воздушным клапаном, то нужно выпустить воздух из системы.
• Около места установки агрегата обязательно нужно поместить розетку электрического питания, так, чтобы прибор включался без натяга шнура. Розетка должна быть с заземляющим контуром.
• Перед запуском помпы необходимо проследить, чтобы система была полностью заполнена водой, так как даже кратковременная работа на холостом ходу может испортить прибор.
• Необходимо тщательно промыть систему чистой водой перед запуском, дабы избежать попадания твёрдых частиц.

Помните, что при выборе аппарата для повышения давления в системе водопровода, не рекомендуется останавливать своё внимание на модели неизвестных производителей. Лучше приобрести качественный агрегат, который прослужит длительное время без всякого постороннего вмешательства в его работу

Без всякого опасения лучше покупать фирменные товары европейского производства WILO, Hoffmann, DAB, Ebara

Среди российских производителей можно выделить фирму «Джилекс»

Без всякого опасения лучше покупать фирменные товары европейского производства WILO, Hoffmann, DAB, Ebara. Среди российских производителей можно выделить фирму «Джилекс».

Производители и популярные модели

На рынке насосного оборудования представлено не так много разновидностей повысительных насосов, имеющих англоязычное название Pump Booster (РВ), чаще всего потребитель обращает внимание на приведенные ниже бренды. Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):

Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):

Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):

• Рабочее давление: 6 атм.;
• Номинальный объем подачи: 0,9 м3/ч или 15 л/мин, 0,25 л/с;
• Включение: при скорости потока 1,5 л/м или давлении на входе 0,2 бар;
• Температура рабочего тела: от +2 до +60 °С;
• Уровень шума: до 35 дБ;
• Установочные размеры: 160 мм;
• Максимальная мощность: 120 Вт;
• Вес: 2, 5 кг.
• Гарантийный срок: 3 года при возможности эксплуатации не менее 10 лет.

Wilo PB-201EA – популярная у рядового потребителя сухороторная модель немецкого бренда, выполненная в чугунном корпусе с катафорезным покрытием традиционного для Wilo зеленого цвета. Wilo PB имеет полимерное рабочее колесо, вал из нержавейки и бронзовые патрубки для подсоединения к трубам, основные рабочие характеристики агрегата:

• Максимальная производительность: 3,9 м3/ч;
• Максимальный выходной напор: 15 м;
• Температура рабочего тела: до +80 °С;
• Максимальная мощность: 340 Вт;
• Уровень шума: до 41 дБ;
• Защита: от сухого хода, для охлаждения двигателя используется вентилятор;
• Масса: 7,5 кг;
• Срок службы: до 10 лет с гарантией 1 год.

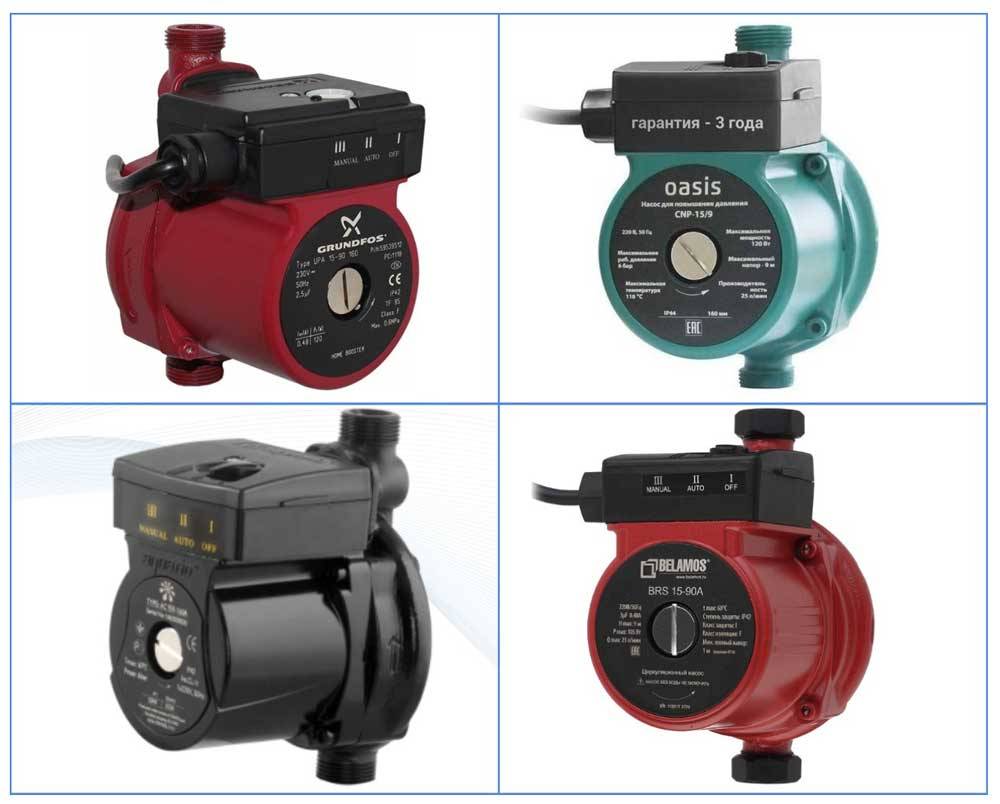

Модели бустерных помп с мокрым ротором

Jemix W15GR-15 A – бюджетная модель вихревого типа российско-китайского производства в чугунном корпусе с латунной гидравлической частью, внутри которой вращается полимерное рабочее колесо. Датчик протока установлен на выходном патрубке и обозначен стрелкой, при необходимости его можно снять. Jemix W15GR предназначен для работы в системах горячего и холодного водоснабжения, может устанавливаться как в горизонтальном, так и вертикальном положении, прибор имеет следующие параметры:

• Напор: максимум 15 м;
• Производительность: 1,5 м3/ч;
• Автозапуск: при расходе 0,09 м3/ч;
• Энергопотребление: максимум 120 Вт;
• Температура рабочего тела: до +110 °С;
• Защита: от перегрева;
• Диаметр подсоединительных патрубков: 3/4 дюйма;
• Масса: 3,5 кг;
• Гарантия: один год с даты продажи, средний срок службы 3 года.

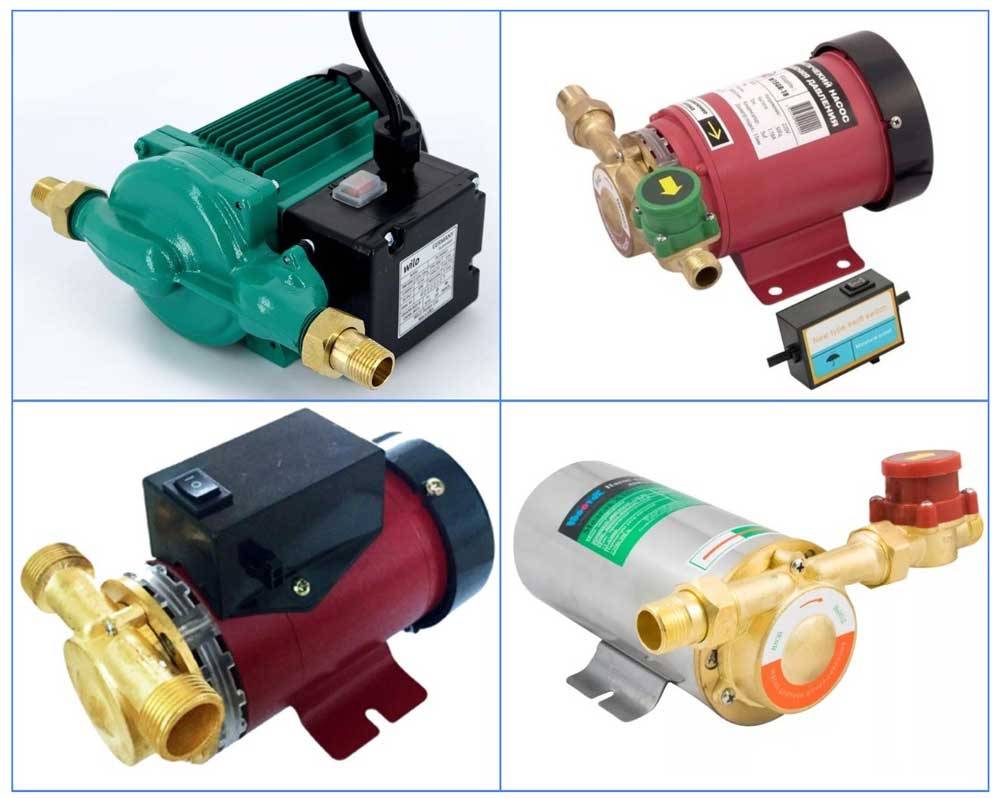

Агрегаты с сухим ротором

Aquario AC 159-160A – агрегат с мокрым ротором только для холодной воды, выпускаемый в России по итальянской технологии всемирно известного бренда Aquario. Его отличительная особенность – 100% медная обмотка на статоре, материалы вала и подшипников скольжения – техническая керамика, рабочее колесо выполнено из высокопрочного и износостойкого технополимера. Aquario AC 159-160A обладает следующими техническими характеристиками:

• Повышаемый напор: на 9 м;
• Производительность: 1,75 м3/ч (26 л/мин);
• Энергопотребление: 120 Вт;
• Температура прокачиваемой жидкости: от +2 до +60 °С;
• Параметры включения реле протока: автозапуск при 0,2 бар и расходе не менее 2 л/мин;
• Предельно допустимый размер твердых частиц в жидкости: до 0,1 мм;
• Установка: горизонтально-вертикальная.

Belamos BRS15/90 – бюджетный насос для повышения давления воды с мокрым ротором китайского производства отечественного бренда, сильно похожий по внешнему виду на Grundfos. Корпус выполнен из чугуна, вал из керамики, рабочее колесо – термостойкий полипропилен. Belamos BRS15/90 имеет следующие технические параметры:

• Напор: максимум 9 м;
• Производительность: 23 л/мин;
• Максимальная мощность: 105 Вт;
• Установочные параметры: длина 180 мм, патрубки соединения диаметром 3/4 дюйма.
• Вес: 2,8 кг.

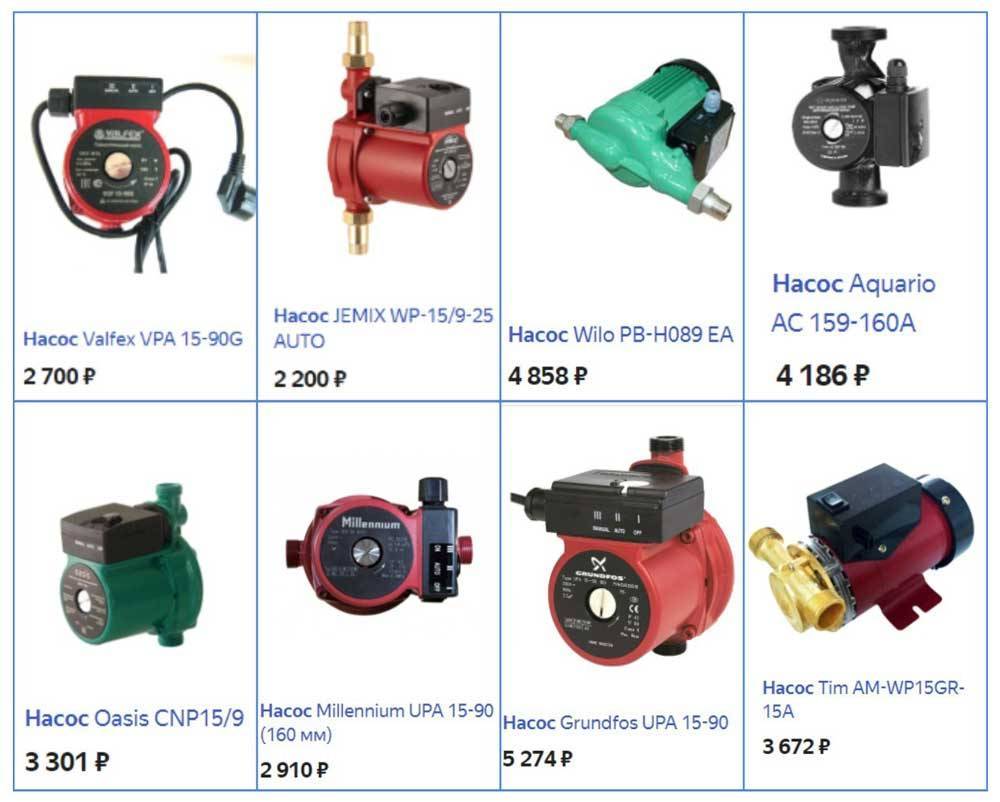

Прайс-лист популярных брендов

Низкое давление в трубах создает дискомфорт

Давление в водопроводных трубах должно быть стабильным и находиться в определенном диапазоне.  Именно для этой цели устанавливается насос контролирующий давление

Что немало важно, установка агрегата в квартире ни как не влияет на всю систему дома в целом

Насосы делятся на три вида

• Для ХВС
• Для ГВС
• Универсальные

Имеют ручное или автоматическое управление и обладают двумя видами охлаждения: протекающая жидкость охлаждает агрегат или лопасти на валу выполняют эту функцию. Стоит заметить, что сухое охлаждение более шумное, но более производительное.

Самовсасывающие установки хорошо монтировать на верхних этажах. Эти насосы состоят из мембранного бака, что регулирует давление и насоса.  Насос наполняет свой бак и отключается. Можно пользоваться водой даже когда она отсутствует в водопроводе, когда в мембранном баке вода закончится, насос включится автоматически и снова наполнит бак.

Насос данной категории подойдет для эксплуатации не только в квартире, но и на даче и в частном доме, его можно применять для полива.

Рекомендации

Приобретая самовсасывающую установку, ознакомьтесь с ее характеристиками. Какой уровень давления она готова обеспечить и объем мембранного бака.

Как правильно выбрать

1. Мощность. На сколько точек потребления воды рассчитан.
2. Как сильно шумит при работе.
3. Диаметр труб. Соответствующее сечение важный момент. Не правильно выбранный агрегат, выдаст меньшее давление.
4. На какую высоту требуется поднять жидкость
5. Габариты устройства. В малогабаритной квартире затруднительно установить крупный насос.
6. Производитель.

Как выполнить монтаж в квартире

• На устанавливаемой трубе делаются разметки с учетом размера оборудования и переходников.
• Производится перекрытие воды
• Отмеченный кусок трубы вырезается
• На концах нарезается резьба
• Монтируются переходники и фитинги
• По трехжильному кабелю от щитка подводится электричество
• Система включается и проверяется на наличие протечек.

1. Установите фильтр на входе в агрегат.
2. Монтируйте в теплом помещении (вода имеет свойство замерзать)
3. Шаровой кран должен находиться до насоса
4. Вибрация может привести к протечкам, на первых порах проверяйте установку чаще.

Виды

Условно насосы для увеличения давления воды в водопроводе можно поделить на два типа:

• Бытовые аппараты;
• Мощные насосные станции.

Ниже подробней ознакомимся с особенностями устройств каждого типа.

Бытовые

Устройства данного типа устанавливаются во внутренний трубопровод квартиры или дома. Поэтому основное требование к ним – это компактность и бесшумность.

Существует две схемы использования этих агрегатов:

Постоянное использование	Предполагает круглосуточную работу аппарата. В этом случае нужен только насос.
Автоматическая работа	Агрегат включается, когда в системе падает напор, и автоматически выключается, когда он нормализуется. Для организации такой системы, помимо насоса потребуется еще и датчик потока. Соответственно, цена такой системы будет более высокой.

Приборы контроля давления в системе

Надо сказать, что автоматический вариант более выгодный, несмотря на то, что стоит дороже. Связано это с тем, что в процессе постоянной эксплуатации устройство перегревается и быстро выходит из строя.

Поэтому длительная беспрерывная работа данному оборудованию противопоказана. К тому же автоматический прибор потребляет гораздо меньше электроэнергии.

Принцип работы центробежного механизма

По типу конструкции, бытовые насосы повышающие давление воды в водопроводе делятся на два вида:

Центробежные – внутри корпуса располагается рабочее колесо, которое при вращении вытесняет воду из центра к периферийным участкам, а оттуда в систему. В результате понижения давления в центре колеса, устройство всасывает воду из водопровода.

Схема устройства вибрационного агрегата

Вибрационные – в этом случае перекачивание жидкости в трубы осуществляется при помощи вибрирующей мембраны, которая вначале засасывает воду из водопровода, а после закрытия входного клапана, выталкивает ее под определенным давлением.

Сейчас читают:

Следует отметить, что стоимость вибрационных аппаратов ниже центробежных, однако, они менее долговечные.

Насосная станция

Насосные станции

Насосные станции, по сути, представляют собой те же центробежные и вибрационные насосы, но с подключенным к ним гидробаком или гидроаккумулятором. Отличительной их особенностью является то, что они устанавливаются между водопроводом и источником воды, в результате чего полностью генерируют давление в системе.

Эти аппараты используются во всех системах автономного водоснабжения. Поэтому, если в автономной системе водоснабжения имеются перебои с напором, то необходимо либо полностью заменить станцию более мощной, либо заменить только насос для поддержания давления в водопроводе на более производительный.

В некоторых случаях улучшить напор в автономном водопроводе можно даже ничего не меняя. Для этого нужно просто отрегулировать реле. Данное устройство отвечает как раз за работу накопителя и самого агрегата.

На фото – реле давления насосной станции

Чтобы было понятней, рассмотрим принцип работы насосной станции:

• Насос закачивает воду в накопитель, причем он работает не постоянно, а только тогда, когда давление в накопителе падает меньше заданного минимума и до тех пор, пока не вырастет до максимально возможного.
• Вода из накопителя поступает в водопровод.

Таким образом, для стабилизации напора нужно увеличить значение минимального давления при помощи реле.

Схема подключения насосной станции

Эффективность применения

Слабое давление воды в системе водоснабжения может быть отмечено не только в результате засорения фильтров и «зарастания» труб. Нередко причиной слабого напора является большой забор воды, отмечаемый в определенные часы. В многоквартирных домах решение подобных проблем является довольно простым, тогда как в индивидуальном строительстве система автономного водоснабжения становится попросту незаменимой.

При устройстве насосного узла, который работает в комплексе с накопителем, Вас перестает волновать вопрос общего водозабора. Подобная система имеет ряд неоспоримых преимуществ, особенно при использовании поверхностных и погружных насосов.

Желая установить повысительный насос для воды, далеко не каждый руководствуется здравым смыслом и расчетами его работоспособности. При установке подобного оборудования в общей магистрали нередко при отличных показателях производительности совсем отсутствует эффективность работы.

Это связано с тем, что напор воды в магистрали не увеличится при установке повысительного насоса, так как забор одновременно происходит из различных точек. Очевидно, что в результате этого количество воды, поставляемой к насосу, будет регулярно снижаться. Ведь не факт, что Ваши соседи, живущие на нижних этажах, уже не побеспокоились об установке повысительного насоса, тем самым уменьшив в несколько раз дебет Вашего водопровода. Из-за недостатка воды насос начинает работать с максимальной отдачей, чем значительно снижается срок его эксплуатации в результате преждевременного износа деталей.

Если размеры помещения не позволяют установить емкость достаточной ширины, то вместо поверхностной насосной станции можно вполне использовать насос погружного типа, размещаемый непосредственно в емкости. Главные преимущества подобной конструкции заключаются в ее компактности и низком уровне шума при работе. Кроме этого мембранная накопительная емкость может быть подключена к центральной водопроводной системе и стать частью магистрали.

Схема установки повысительного насоса

Основные недостатки данной системы проявляются при ее монтаже, который выглядит гораздо более сложным, чем в случае применения поверхностной насосной станции. Применяя насос погружного типа, Вам придется рассчитывать на свои силы не только при подключении мембранной емкости к магистрали, но и при настройке автоматики, обеспечивающей автономность работы.

Для исключения ошибок придется воспользоваться подробными стандартными схемами подключения либо консультацией специалиста. Не стоит забывать о том, что при выходе из строя оборудования вследствие неправильно проведенных монтажных работ, бесплатное гарантийное обслуживание не предоставляется и ремонт придется осуществлять за свой счет.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

• чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
• агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
• вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Устройство и принцип действия повысительного насоса

В зависимости от конструкции рабочего колеса и производительности, принцип действия повышающих систем может иметь некоторые отличительные особенности.

Циркуляционный центробежный насос

Принцип действия насоса основан на создании избыточного давления на периферии с одновременным разряжением в центре рабочей зоны. Жидкость выбрасывается через выходной патрубок под действием возникающего избыточного давления, а всасывание происходит за счет возникающего разряжения.

Центробежная самовсасывающая станция

Принцип действия таких систем аналогичен принципу действия центробежного циркуляционного насоса, основные отличия заключаются в мощности электродвигателя, габаритных размерах и наличии гидроаккумулятора, значительно повышающего стабильность работы системы.

Вихревая самовсасывающая станция

В силу конструктивных особенностей, вихревые насосные станции способны обеспечить давление на выходе в 3-5 раз большее, чем центробежные аналоги и не чувствительны к завоздушиванию. Однако при этом, такие установки требуют высокой степени предварительной очистки рабочей среды и имеют низкий КПД.

Помимо технических характеристик, важное значение для обеспечения высокой эффективности работы насосных узлов имеет правильность монтажа
