Оборудование для бурения скважин на воду: разновидности, преимущества, самодельные конструкции

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

• Верхняя рама: chertyozh_1_verhnyaya_rama
• Нижняя рама: chertyozh_2_nizhnyaya_rama
• Ползун буровой: chertyozh_3_polzun
• Гильза-ползун: chertyozh_4_gilza_polzun
• Рама в сборе: chertyozh_5_rama_v_sbore
• Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
• Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

• Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
• Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Бурение своими руками

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.Для самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помощников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для источника в глинистых и суглинистых почвах применяйте ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого применяют желонку с клапаном, способную поднимать разжиженный грунт.

Желонка — полый металлический цилиндр для поднятия разжиженной породы и грязи из скважины на поверхность.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручная бурилка для скважины не пройдёт, нужна ударно-канатная буровая установка.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Особенности ручного бурения

Благоприятными условиями для бурения скважины вручную являются:

• грунтовые воды на глубине до 20 м;
• грунт без твёрдых пород, затрудняющих бурение ручным способом.

Ручное бурение скважины можно осуществить двумя способами:

• вращательный;
• канатно-ударный.

Принципиальные схемы механических способов бурения Смысл канатно-ударного метода заключается в том, чтобы соорудить скважину, с относительно большой высоты в неё бросается тяжёлая труба с острым концом, привязанная канатом к раме. Грунт отделяется от ударов этой конструкцией, и попадает внутрь её. Затем труба поднимается на поверхность лебёдкой и освобождается от накопившейся в ней породы. Так происходит углубление. Преимуществом ударного бурения является то, что в нем можно задействовать одного человека.

Бурение вращательным способом производится инструментом, способным врезаться в землю с помощью вращения и поднимать грунт на поверхность. Для такого метода бурения нужно задействовать двух человек, чтобы обеспечить вращение бурового стержня с помощью арматуры или трубы. По мере углубления конструкции бура в грунт, она наращивается дополнительными разъёмными трубками.

По завершении буровых работ выполняется опускание обсадной колонны в скважину.

Технологическая оснастка обсадных колон

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Достоинства самодельных бурильных установок

Самодельные малогабаритные скважинные установки обладают следующими преимуществами:

Самодельная бурильная установка.

• небольшие размеры, что позволяет не испортить ландшафт приусадебного участка;
• длительный эксплуатационный период, возможный благодаря промывочной жидкости, из-за которой оборудование не перегревается;
• простота использования – с бурением можно справиться даже в одиночку;
• экономическая выгода – для бурения не нужно оплачивать работу специалистов, покупать дорогостоящее буровое оборудование.

Самодельная скважинная система выгодна, когда пользователь хочет не только проводить работы на своей территории, но и помогать другим людям.

2 Станки ударного бурения

Установки для ударного бурения разрабатывают скважину посредством кратковременного воздействия на дно скважины специального инструмента, совершающего возвратно-поступательные движения. В зависимости от принципа работы все буровые станки данного типа делятся на 3 разновидности:

1. Станки ударно-канатного бурения.

Их устройство не предполагает наличия осевого усилия при подаче рабочего инструмента — боек падает на дно скважины под своем весом. Такое оборудование имеет достаточно низкую производительность, но при этом она крайне эффективна при разработке хрупких горных пород.

Рабочий инструмент таких станков имеет вес 1-3 тонны, он подвешивается на лебедке и поднимается посредством кривошипно-шатунного механизма на высоту 1-2 метров над забоем. В процессе разработки на дно скважины заливается вода, размягчающая породу.  Разрушенный грунт периодически удаляется с помощью желонки.

БС-3

Установки для ударно-канатного бурения бывают как крупногабаритные на гусеничном (БС-3) либо колесном ходу (БЖ-6), так и компактные (сборного типа) для разработки скважин на воду. Общим недостатком всех агрегатов является низкая производительность, так как скорость свободного падения рабочего инструмента непосредственно зависит от силы земного притяжения и количество ударов невозможно увеличить выше отметки 50-60 шт/мин.

1. Станки шарошечного бурения.

В таких агрегатах рабочим инструментом выступает шарошечное долото, осуществляющее дробяще-скалывающую разработку породы. Буровой колонне, на которой закреплено долото, сообщается не только возвратно-поступательное движение с большим усилием по отношению к дну забоя, но и вращательное движение.

Шарошечное долото

Такие установки используются для бурения всех типов грунтов — от мягких до особо твердых (включая горные породы), они способы разрабатывать скважины диаметром 72-400 мм. Среди отечественного оборудования выделим станок СБШ-200 (глубина — 30 м, диаметр 190-243 мм) и станок СБШ-250 (глубина — 40 м, диаметр — 214-270 мм). При разработке карьеров чаще всего используется буровой станок БТС 150 на базе гусеничного трактора Т-10М.

1. Станки ударно-вращательного бурения

Установки ударно-вращательного бурения отличаются от ударно-канатных и шарошечных агрегатов тем, что при разработке скважины их рабочий инструмент вращается не только в перерывах между ударами, а непрерывно. При этом забой углубляется за вхождения коронки в грунт в момент удара, а вращение обеспечивает очистку дна скважины от выработанной породы.

Основными признаками оборудования данного типа являются низкий крутящий момент и осевое усилие, при большой ударной нагрузке. Ударно-вращательное бурение демонстрирует максимальную производительность при работе на особо твердых и абразивных породах.

СБУ-125

Среди техники отечественного производства наиболее распространенными установки серии СБУ-125, способные разрабатывать вертикальные и наклонные скважины диаметром до 125 мм на глубину до 22 метров.  Все модели СБУ-125  обустроены на базе гусеничной углепогрузочной машины УП-3.

2.1 Станки колонкового бурения

Установки колонкового бурения чаще всего применяются при исследовательских и строительных работах. Основным их отличием от шнекового и ударного оборудования является то, что выработка грунта осуществляется не по всему периметру скважины, и лишь по радиусу колонкового снаряда, который представляет собой круглую трубу с наваренными на торец твердосплавными режущими зубьями.

При работе внутренняя полость колонкового снаряда заполняется вырезанным грунтом, после чего снаряд поднимается на поверхность и его содержимое извлекается. Такое принцип работы позволяет получать цельную породу, необходимую для проведения геодезических испытаний.

СКБ-4100

Среди распространенного оборудования для разработки геологоразведочных скважин выделим станок СКБ-4100 (диаметр до 46 мм, глубина до 700 м) и Атлас Копко С5 (50 мм, до 1000 м).

Разновидности буров

Самодельная буровая установка, в зависимости от назначения, оснащается различными бурами:

• ложковый бур;
• змеевиковый бур;
• долото.

Ложковый бур применяется для прохождения через слой пластичного грунта (смесь песка и глины). Обычно бурильный инструмент делается в форме ложки. Резец размещают с левой стороны, а справа находится поперечный выступ. Также ложку можно изготовить из обычной стальной трубы, имеющей подходящий диаметр.

Змеевиковый бур применяется для прохождения плотных грунтов. Данный инструмент работает по принципу штопора. Лезвие бура выполняют в форме ласточкиного хвоста. Его формируют из закаленной стали для обеспечения повышенной прочности. Изготовить змеевиковый бур своими руками достаточно сложно. Для этого следует воспользоваться услугами профессионалов.

Долото способно разрушить каменистую породу

При создании долота следует уделять особое внимание его углу заострения. От данной характеристики зависят функциональные возможности бура

Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70.

Самодельная буровая установка

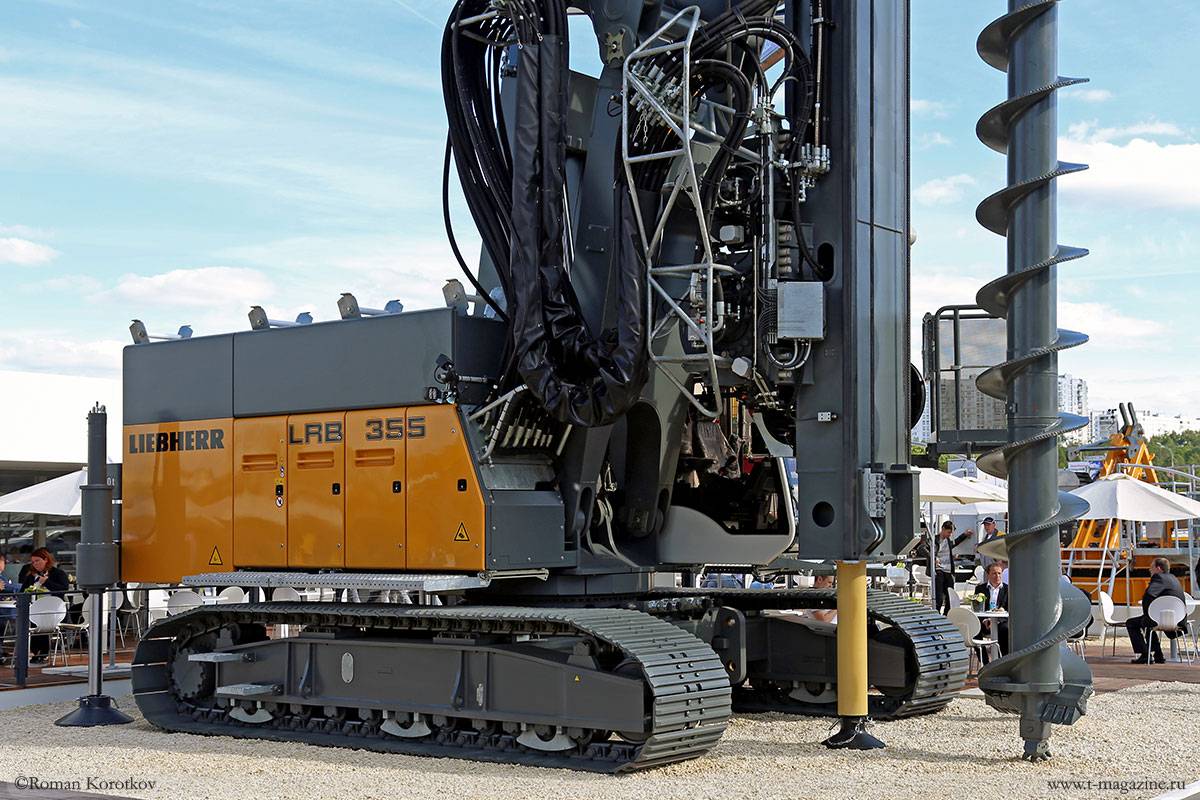

Бурение шнековым способом

Этот способ подходит для мягких, песчаных почв и непригоден для монолитных скалистых пород. Шнековое бурение применяют как в промышленных масштабах, так и для частных хозяйств.

Буровое оборудование в данном случае представляет собой передвижное устройство с ручным или механизированным буром, закрепленным на регулируемую штангу.

Сам бур представляет собой трубу обвитую стальной лентой – шнек и заострённые наконечник. Отсюда и пошло название метода бурения – шнековый.

Особенностью этого вида является то, что порода поднимается на поверхность по ленте шнека, без использования специальной промывочной жидкости. Поэтому работать можно при низких температурах.

Разработка шнеком ведется в горизонтальном и вертикальном направлениях. Вертикальные скважины используют под сваи и для добычи воды. Обычно глубина разработки на воду составляет от 50 до 80 м.

Рабочий процесс выглядит следующим образом: первый проход делают на глубину одной штанги, затем выключают установку, поднимают и наращивают штангу, после продолжают бурение.

Несмотря на то, что охлаждение бура во время работы происходит от почвы, более эффективными считаются шнеки с полой центральной трубой. По ней посредством гидравлического насоса подают воду или воздух, тем самым уменьшая силу трения о грунт и ускоряя разработку.

Во время работы измельченный грунт поднимается по ленте шнека на поверхность. Но часть его все равно осыпается на дно забоя. Поэтому по завершении бурения требуется прочистка и промывка ствола перед установкой обсадных труб.

Кроме того, шнековое бурение иногда применяется для организации абиссинского колодца в частных домах. Здесь установка отличается небольшой мощностью и малым диаметром шнека, поскольку максимальная глубина такого колодца до 15 м, а диаметр трубы до 4 см.

Бурение с промывкой скважины

Мастера давно применяют способ бурения, при котором забой очищается намного быстрее. Он заключается в том, что в скважину с обсадной трубой периодически по мере продвижения вглубь подают под напором воду. Рыхлый грунт размывается и вытекает на поверхность.

Промывка скважины после бурения.

Технологию усовершенствовали и создали современные бурильные агрегаты. Даже самыми простыми из них бурят скважины на глубину более 35 м. Скорость тоже превышает возможности агрегатов других типов – 10-12 м/ч.

Оборудование состоит из таких основных узлов:

• штанги с инструментом для бурения;
• привод – электрический или другого типа;
• механизм для передачи поступательного и вращательного движения;
• помпа для закачивания воды.

Особый узел для передачи движущего момента от привода на бур – вертлюг. К его подвижной части прикрепляют буровую штангу. Специальный патрубок служит для подсоединения помпы, которая подает раствор для промывки. Он проходит через это устройство и дальше по буровой штанге в скважину. Такой способ промывки называют прямым. Грязь поднимается по скважине и вытекает.

Промывка обратным способом более эффективная. Раствор подается помпой прямо в устье скважины. Затем содержимое откачивается насосом. Водоносный пласт вскрывается при таком методе лучше, дебит воды больше. Сама технология трудоемкая и сложная.

Какие скважины можно пробурить вручную

Собственный источник воды – отличная возможность обеспечить себя и своих близких чистой живительной водой и удовлетворить хозяйственные потребности. Путем бурения и обустройства скважины решить проблему водоснабжения можно на несколько десятков лет вперед.

Выбор способа бурения и объем работ по обустройству скважины зависит от типа гидротехнического сооружения.

Колодец абиссинского типа

Если вода на участке расположена предположительно на глубинах 10-15 метров, то выгоднее и проще устроить абиссинский колодец. Гидротехническое сооружение этого типа использует водоносный слой, расположенный над водонепроницаемым глинистым пластом. Питается водонос за счет инфильтрации атмосферных осадков и вод близлежащих водоемов.

Простую в исполнении скважину-иглу может пробурить даже начинающий умелец, который только осваивает базовые навыки буровых работ

Трубы выполняют функцию ствола, дополнительной обсадки абиссинская скважина-игла не требует. Ее не бурят, а погружают в грунт посредством забивки.

Компактные размеры водозабора абиссинского типа позволяют размещать его практически на любом свободном месте придомовой территории. Самым распространенным способом пробивания этого типа гидротехнического сооружения является ударное бурение.

Абиссинский колодец, или скважина игла, относится к немногочисленным выработкам, которые можно оперативно и без проблем пробурить вручную

Для ее устройства необходим специфический инструмент, который не извлекается из выработки до завершения ее эксплуатации

Первое звено буровой колонны оснащается наконечником, облегчающим проходку, и фильтром, предотвращающим проникновение минеральных включений из откачиваемой воды

Сначала в трубе высверливаются отверстия, потом ее оборачивают проволокой, к которой прикрепляют фильтрующую сетку

Суть устройства скважины иглы заключается в забивании колонный узких буровых труб в землю до вскрытия водоносного пласта. Облегчить процесс малогабаритная шнековая установка

Буровой станок со шнековым буром проходит грунты до необходимой глубины. В сформированное отверстие намного легче устанавливается колонна труб с фильтром в первом звене

Так как абиссинские скважины бурят в основном до 10 – 12 м, то для откачки из них воды используют ручные механические или поверхностные электрические насосы

По объему добываемой воды абиссинская скважина не уступает традиционным водозаборным выработкам. Единственный недостаток – техническое назначение воды

Особенности скважин на песок

При глубине залегания водоносного горизонта до 30 – 40 метров, распространенного в рыхлых, несвязных отложениях, сооружают песчаную водоносную скважину. Ее называют так, поскольку она добывает воду из насыщенных водой песков.

Водоносный слой скважины на песок располагается всего в трех-четырех десятках метров от поверхности. И чтобы достичь его не приходится проходить твердые – скальные и полускальные породы. А потому провести бурение песчаной скважины вручную не составит труда, если применить один из описанных ниже способов.

Виды буровых установок на воду

Канатно-ударный вариант считается самым популярным. Грунт рушится посредством груза, бросаемого вниз, затем рыхлые массы вынимаются и цикл повторяется до тех пор, пока глубина скважин под воду не достигнет нужного размера.

Если используется вращательная установка, бурение становится проще и сложнее. Проще потому, что не требуется серьезных физических усилий, а сложнее из-за того, что чертеж установки более подробный, с массой дополнительных нюансов и подобная самодельная буровая установка потребует финансовых затрат.

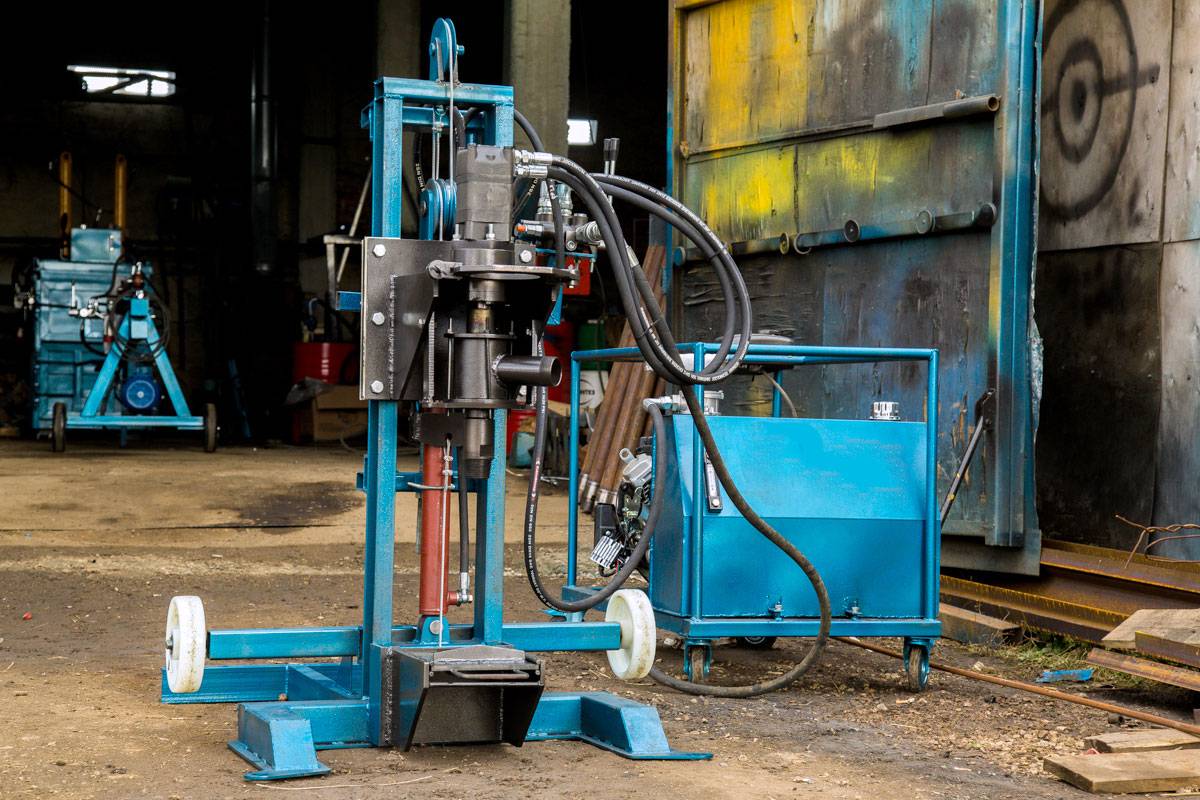

Профессионалы выделяют 4 основных типа малогабаритных бурильных установок (МГБУ):

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

1. Ударно-канатного бурения . Оборудование представляет собой раму, закрепленную на основание в виде треугольника и оснащенное рабочей желонкой или долотом, подвешенным на тросе. Самый простой чертеж, удобство работы и сборки – явные плюсы системы, а как она действует, покажет видео.
2. Шнековые конструкции подразумевают выемку грунта посредством шнека без промывания скважин водой.
3. Роторные МГБУ имеют функцию гидробурильных систем. Ручная малогабаритная конструкция – самый простой вариант, где вместо электрического привода используется ручной труд. Никаких проблем не доставят чертежи и сборка, но чтобы пробить шахту придется потратить немало часов.

Виды забойных двигателей

Турбобур представляет собой многоступенчатую турбину с количеством ступеней до 350. В состав каждой ступени входит жестко соединенный с корпусом статор и закрепленный на валу устройства ротор. Стекая по лопаткам статора, поток жидкости воздействует на роторные   лопатки, тратя часть  энергии на получение вращательного момента.

Затем этот поток вновь натекает на статорные лопатки, и процесс повторяется. Несмотря на то, что каждая отдельная ступень турбобура способна развивать небольшой крутящий момент, из-за их большого количества суммарной мощности, подаваемой на   вал устройства, вполне достаточно для бурения горных пород с высокой твердостью.

При таком способе бурения рабочей жидкостью выступают промывочные растворы, поступающие  с поверхности к турбобуру через  бурильную колонну. Долото жестко прикреплено к валу турбобура и вращается независимо от колонны буровых труб.

Бурение с использованием электробура подразумевает подачу электрической энергии на электродвигатель посредством укрепленного внутри буровой колонны  кабеля. При таком методе производства работ вращается только вал двигателя с закрепленным на нем долотом, а корпус устройства и бурильная колонна – неподвижны.

Внутренняя поверхность стального корпуса статора покрыта слоем специальной резины и имеет форму винтовой многозаходной поверхности. Ротор, изготовленный также из стали, в свою очередь, имеет форму многозаходного винта, количество винтовых линий которого меньше на одну, чем у поверхности статора.

Ротор размещается в статоре с эксцентриком. Эксцентрик, а также разница количества статорных и роторных винтовых линий позволяют  контактирующим поверхностям образовывать ряд шлюзов (замкнутых полостей) – шлюзов между камерами высокого давления у верхнего конца, с  пониженным значением давления у нижнего шлюза. Этими шлюзами перекрывается свободное движение через двигатель подаваемой жидкости, что позволяет создавать в шлюзах с помощью жидкостного  давления передаваемый долоту  вращательный момент.

Список используемой литературы:

• Нефть – Википедия
• ἔλαιον. Liddell, Henry George; Scott, Robert; A Greek–English Lexicon at the Perseus Project.
• Экономидес, М. Цвет нефти. Крупнейший мировой бизнес: история, деньги и политика/ Экономидес М., Олини Р. Издательство: «Олимп-Бизнес», 2004. 256 с.
• Эрих В.Н. Химия нефти и газа. — Л.: Химия, 1966. — 280 с. — 15 000 экз.
• Хаустов, А. П. Охрана окружающей среды при добыче нефти/ Хаустов, А. П., Редина, М. М. Издательство: «Дело», 2006. 552 с.
• “oil” . Oxford English Dictionary (3rd ed.). Oxford University Press. September 2005. (Subscription or UK public library membership required.)

Бурение шнековым способом

На мягких породах, если вода неглубоко, используют буровую установку со шнеком. Конструктивно она похожа на ударное оборудование: такая же тренога, только вместо желонки бесконечный винт. Его лопасти равномерно по спирали размещаются вдоль центральной трубы.

Снизу инструмент оснащен резаком, сверху имеет резьбу, которая служит для наращивания штангой через муфту, когда бур уходит глубже. Для подъема снаряда используют канат, перекинутый через блок наверху треноги, и лебедку.

Установку применяют для рытья колодцев и скважин, устанавливая лопасти или шнек различного диаметра. Чем шире отверстие, которое необходимо пробурить, тем меньше их количество и длина. Для разработки колодцев используют 2 лопасти, для скважин – шнек.

Вращают бур 2 человека, упираясь всем телом в длинные рычаги на трубе. Они имеют съемное крепление, позволяющее перемещать по высоте. Когда лопасти наполнятся землей, снаряд поднимают, очищают. Наращивают штангу, когда бур углубляется. Чтобы он не уходил в сторону, наверху по центру треноги устанавливают для штанги направляющую втулку.

Схема бурение шнековым способом.

Способ имеет преимущества:

• работа выполняется быстро;
• оборудование простое, легко монтируется;
• не нужны квалифицированные работники.

Недостаток метода в том, что приходится часто поднимать и очищать шнек – через 2-3 оборота его вручную невозможно провернуть.

Бурение ударным способом

Ударный способ бурения самый простой по сравнению с двумя предыдущими. Собрать такую установку можно даже самому. Независимо от производителя, она состоит из:

• треноги, которая устанавливается прямо над местом бурения;
• ударного элемента – представляет собой заостренную трубу вестом до 80 кг;
• гибкого металлического троса, к которому крепится груз;
• лебедки для подъема и опускания груза.

Принцип действия установки понятен из названия. Лебедка резко опускает ударный элемент с высоты треноги, нанося удар о землю. Затем груз поднимается в исходное положение и снова опускается. Поскольку удар приходится каждый раз в одно и то же место, то грунт постепенно разрушается и образуется углубление.

Ударное бурение применяется не только для скважин, но и для формирования шпуров. Это цилиндрическое углубление в породе длинно до 5 м и диаметром до 75 мм.

Один из главных недостатков этого способа – риск преждевременного осыпания грунта. Поэтому после окончания работ в скважину обязательно спускаются обсадные трубы.

Еще один из минусов – это трудоемкость процесса. Поэтому в случае большой глубины залегания вод работы могут затянуться надолго.

К достоинствам ударного бурения относят:

• возможность работы при отрицательных температурах;
• большой объем разовой выемки почвы;
• возможность разработать скважину большого диаметра;
• небольшие затраты на проведение работ.
