Обратный клапан для канализации — назначение, виды и установка

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

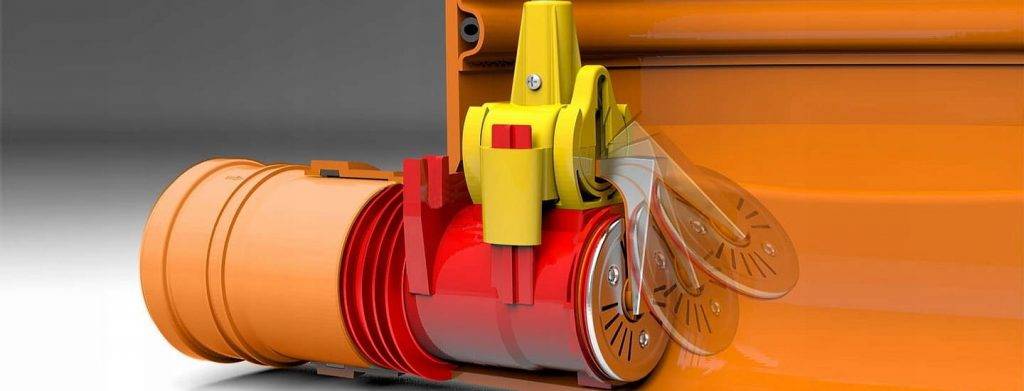

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Общие сведения о выборе и установке обратных клапанов: справка редакции Zuzako

Обратный (невозвратный) клапан нужен для того, чтобы избежать засоров канализационных труб. Такое устройство будет эффективно работать, но для этого владельцы квартир и домов должны выбрать подходящую модель обратки и правильно установить её. Понять все тонкости обоих процессов вам поможет справка нашей редакции.

Как выбрать устройство

Выбор обратного клапана для канализации является сложной задачей. Чтобы успешно справиться с ней, вам нужно изучить фото доступных моделей, их характеристики и особенности, а также воспользоваться рекомендациями нашей редакции.

Советы по выбору:

1. В первую очередь следует определить наиболее подходящий вид обратного клапана. В продаже можно найти шаровые, поворотные, пружинные, двухстворчатые и дисковые модели. Каждая из них имеет свои особенности и выбирается в зависимости от требований, предъявляемых к канализации.
2. Запорная арматура изготавливается из различных материалов. Для современных трубопроводов лучше всего подходят клапаны из пластика и ПВХ, а для устаревших – из стали или чугуна. Также неплохим вариантом станут изделия из бронзы, латуни, нержавеющей стали, полипропилена.
3. Выбирайте модели в зависимости от диаметра трубопровода (мм). Если вы допустите ошибку и купите изделие другого размера, придётся дополнять конструкцию переходниками и тратить на их приобретение дополнительные денежные средства.
4. Старайтесь выбирать клапаны с высоким показателем предела прочности на разрыв. Чем больше будут значения, тем надёжнее станет изделие.
5. Покупайте запорную арматуру с фильтром. Он задерживает различные мелкие предметы (например, камни) и снижает риск появления засоров.

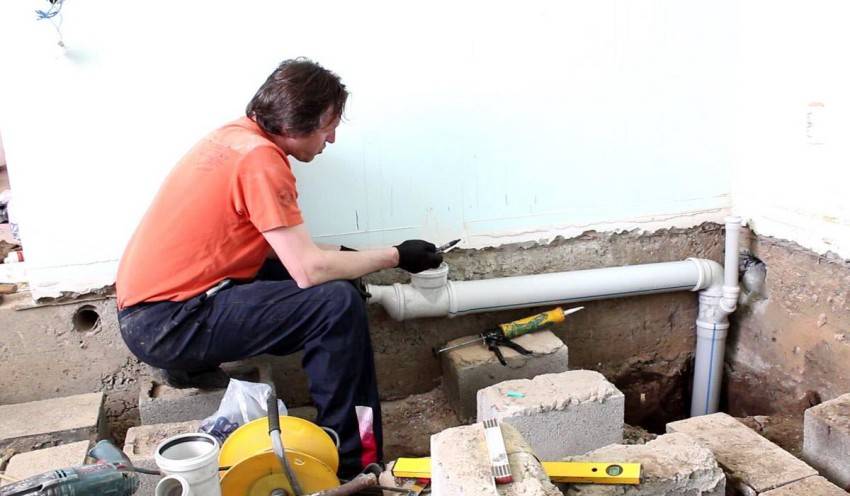

Как правильно установить запорную арматуру

Установка запорной арматуры будет намного проще, если вы заранее изучите все нюансы этого процесса. А быстро разобраться в них поможет справка нашей редакции.

Правильная последовательность действий при монтаже обратного клапана:

1. На начальном этапе определяют длину запорной арматуры и прибавляют к полученному значению 30–50 мм.
2. После этого отмеряют аналогичное расстояние на стояке, где планируют сделать врезку.
3. С помощью болгарки или другого подобного инструмента отрезают часть трубопровода.
4. Места соединения труб зачищают для более плотной фиксации клапана.
5. На завершающей стадии устанавливают обратный клапан, соединяя переходник и раструб.
6. Герметизируют все стыки и проверяют работоспособность системы.

Способ монтажа клапана позволяет выделить следующие конструкции:

• Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
• Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
• Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.

Фланцевый и муфтовый обратный клапан

Материалом для изготовления обратных клапанов служит:

• Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
• Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
• Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
• АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
• Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.

Что представляет собой воздушный клапан для канализации

Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.

Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации

Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.

При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.

Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.

Схема устройства воздушного обратного клапана для канализации

Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.

Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.

Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.

Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей

Критерии выбора обратного клапана для канализации

Хорошо, если выбором нужного клапана будет заниматься мастер по сантехнике

Если же владелец квартиры решил самостоятельно отыскать нужную конструкцию, рекомендуется обратить внимание на:

1. Сечение раструба – этот показатель должен в точности совпадать с сечением раструба канализационной трубы: зазоров быть не должно.
2. Материал – сырье изготовления клапана должно совпадать с сырьем производства труб: не рекомендуется монтировать клапан из пластика на трубы из стали.
3. Размеры – учитывать стоит не только диаметр трубы, но и внешние размеры клапана: он должен органично вписаться в отведенное пространство.
4. Установка – стоит выбирать тот тип установки, который более предпочтителен для имеющегося трубопровода.
5. Качество материалов – перед покупкой необходимо уточнить гарантию на товар.
6. Стоимость – цена не зависит от его внешнего оформления или функционала: при формировании стоимости производитель делает акцент на материале производству.

При выборе стоит обращать внимание на диаметр устройства

Приобретать клапаны необходимо в проверенных магазинах и торговых точках: устройства отечественного изготовления по качеству не уступают иностранным вариантам.

Правильное и неправильное расположение клапана

Несмотря на то, что некоторые инженеры классифицируют клапаны на горизонтальные и вертикальные, профессионалы не рекомендуют устанавливать их на вертикальном участке трубопровода, т.к. это может привести к аварийной ситуации в вышерасположенной по стояку квартире.

Вертикально установленный обратный клапан гораздо быстрее аккумулирует частицы мусора, снижая пропускную способность трубы, приводя к повышению давления и разрыву.

Разрешено устанавливать обратный клапан:

• на выпуске в колодец системы водоотведения в техническом помещении (в подвале или на цокольном этаже);
• на первых этажах многоквартирных домов непосредственно на выходе сантехнических приборов (унитаза, ванны, умывальника, мойки);
• на входе в жилое помещение после переходного элемента (тройника или крестовины);
• перед колодцем с внутренней стороны фундамента.

Другой важный момент: к клапану должен быть беспрепятственный доступ, чтобы сантехник имел возможность открыть крышку устройства и прочистить/отремонтировать его.

Рекомендуем ознакомиться: Как выбрать латунный шаровой кран водоразборный

Если по какой-то причине в квартире не удаётся установить стандартный клапан (устройство само по себе достаточно громоздкое и в маленьком санузле оно может занимать много места), можно установить компактный клапан-манжету, который устанавливается на выходной трубе унитаза.

Зачем нужен обратный клапан для сточной системы

Вначале пару слов о том, зачем вообще ставится жидкостный обратный клапан на канализацию.

Большинство канализаций в наших домах представляют собой жидкостную самотечную систему закрытого типа. Мы все пользуемся сантехникой, и все отходы сливаются в канализацию. Естественно, стоит одному из секторов этой системы забиться, как закрытая система начнет наполняться от точки засора и выше.

Принцип действия разных видов затворов на канализацию.

Так вот этот клапан не даст поднимающимся стокам проникнуть обратно, отсюда и название.

В результате в вашем унитазе, раковине или ванной не начнет бить гейзер зловонной жидкости:

• Такие запорные устройства востребованы у жителей первого этажа в многоквартирных домах, особенно в домах старой постройки. До второго этажа система редко наполняется, как правило, под большим весом воды засор проталкивается дальше или вообще пробивается;
• В частных домах их ставят на основной вывод канализации, если есть опасность подтопления септика грунтовыми водами в межсезонье;
• Также мне приходилось ставить такие клапана на выводные трубы внутри центрального резервуара дренажной системы и ливневой канализации. Причина везде одна — защита от обратного хода жидкости.

Запорная арматура на трубе дренажного колодца.

Реальная опасность попадания крыс в дом.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Возможные причины засорения канализационного коллектора

Возникновение обратного истечения фекальных масс может быть вызвано несколькими причинами. Первая кроется в неправильной эксплуатации канализационной системы, куда могут непреднамеренно попадать полиэтиленовые пакеты, средства интимной гигиены и прочие вещи, которые перекрывают сечение трубы.

Обратные клапана делают возможным свободное отведение стоков при падении уровня в сточном канале

В этом случае необходимо будет задуматься, чем пробить канализацию в домашних условиях. Наиболее действенным методом является использование тросика для прочистки труб.

При длительной эксплуатации на внутренних стенках труб возникают отложения, которые постепенно разрастаются, уменьшая просвет трубопровода. Осевший осадок образует шероховатую поверхность, на которой скапливаются твердые частицы, что приводит к образованию пробки. Хороший результат для устранения засора дает применение химических препаратов, которые растворяют отложения внутри слива.

Еще одной возможной причиной засорения канализационной системы является неправильный уклон коллектора, что происходит в результате неправильно выполненных монтажных работ. Здесь следует понимать, что пробка может образоваться как при сильном, так и при недостаточном уклоне. Чтобы твердые загрязненные частицы не скапливались на внутренних стенках трубопровода, вода по нему должна двигаться с определенной скоростью. Устранить такую проблему можно лишь в результате полного переделывания системы.

При длительной эксплуатации на внутренних стенках труб возникают отложения, которые постепенно разрастаются

Частой причиной засорения канализационного коллектора является наличие большого количества отводов, располагающихся под углом 90°. Такая конфигурация системы способствует резкому изменению скорости движения сточной воды. Крупные взвеси могут сразу задержаться, образовав пробку.

Место монтажа

Правильное расположение

Где именно монтируются клапана?

Наиболее типично их расположение на выпуске в колодец канализационной сети подвального или цокольного этажа. Такие помещения должны оборудоваться отдельным выпуском; как вариант, выпуски могут объединяться после обратного клапана. При подпоре дворовой канализации борта сантехнических приборов окажутся ниже краев колодца; однако благодаря клапану помещение не будет затоплено;

Установка клапана на выпуск унитаза.

В частном доме, подключенном к центральной канализации, клапан можно установить перед выпуском на колодец с внутренней стороны фундамента. Разумеется, его расположение должно быть удобным для обслуживания: раз в 3 — 6 месяцев люк устройства вскрывается для очистки седла и заслонки от жира и прочих отложений.

Выпуск на колодец, снабженный затвором.

Неправильное расположение

Я настоятельно не советую ставить вертикальный клапан (равно как и разнообразные ловушки для мусора, перегораживающие трубу сетки под крышками ревизий и прочие кустарные приспособления) в разрыв канализационного стояка.

Обратный клапан в стояке — плохая идея.

С чем связана инструкция?

С тем, что заслонка даже в полностью открытом положении представляет собой препятствие для стоков, неровность внутри трубы. Она неизбежно будет собирать крупногабаритный мусор, путешествующий по стояку, прежде всего — упущенные в унитазы тряпки. Да, их попадание в канализацию — грубейшее нарушение норм ее эксплуатации; однако мы живем в далеко не идеальном мире, и с действительностью приходится мириться.

Заслонка вполне способна задержать тряпку или крупногабаритный мусор, попавший в стояк.

В результате клапан будет провоцировать частые засоры стояка с подпором на уровне вашего этажа. К чему это приведет?

1. К затоплениям вашей же квартиры, но уже не через сантехнические приборы, а сверху — через перекрытие;
2. К неизбежному, как крах капитализма, повреждению заслонки клапана при прочистке очередного засора. Канализационная проволока — довольно прочный инструмент, допускающий при использовании большие усилия;

1. К составлению акта о самовольном изменении конфигурации инженерной сети общего пользования с выставлением счета за восстановлением стояка, а, возможно, и за ремонт у соседей сверху.

Почему я уделяю столь пристальное внимание неправильной установке клапана в стояке? Да просто потому, что в бытность сантехником часто имел большое и светлое чувство с разнообразными клапанами и ловушками, установленными для того, чтобы верхние соседи сами пожинали плоды неправильного использования канализации. Увы, вреда от них куда больше, чем пользы

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

• Ваша квартира расположена на первом или втором этаже.
• Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
• Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
• По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

• Патрубки, через которые сливаемая вода входит в клапан и покидает его.
• Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
• Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
• Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

• Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
• Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

• Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
• Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
• Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Виды канализационных клапанов

На рынке инженерной сантехники представлено большое разнообразие обратных клапанов для канализационной системы. Они различаются по месту монтажа, способу установки, а также по материалу производства.

По месту применения

Согласно месту расположения конструкции, обратные клапаны используются на уличной канализационной системе и на внутренней, размещенной в квартире. Например, для наружной канализации используют диаметр 110, 160 и 200 мм. Это большие широкие трубы, на которые устанавливают изделие с ручным фиксатором и предохранителем. Модель устанавливается в горизонтальном положении на улице или в подвальных помещениях. Внутри изделие оснащено нержавеющей заслонкой.

Клапаны для установки внутри квартиры можно использовать двумя способами:

• установить один прибор на трубу канализации;
• установить несколько элементов на каждый сантехнический прибор.

Устройство изделия с размерами на чертеже

Второй вариант обойдется дороже, а первый требует значительных затрат площади для вписывания устройства в канализационную трубу. Диаметр 50 мм используют для индивидуального монтажа на приборы, а диаметр трубы 110 мм – при установке на общую трубу слива.

По способу монтажа

Согласно способу установки, обратные канализационные клапаны можно поделить на:

• фланцевые;
• межфланцевые;
• муфтовые.

Первый вид устанавливается на трубопровод при помощи фланцевого соединения. Устройство комплектуется ответными фланцами и специальным крепежом. Конструкция может быть изготовлена с подъемным, дисковым, шаровым или поворотным затвором. С трех сторон есть пластины, на которых должны располагаться болты, образуя фланцевое соединение. Зачастую такие модели изготавливают из чугуна.

Межфланцевые клапаны отличаются небольшими габаритами и невысокой стоимостью. При монтаже такой вид затвора закрепляется между трубопроводными фланцами. Этот тип легко демонтируется, замена деталей производится быстро и без проблем. Внутренний механизм таких моделей представлен дисковыми и двухстворчатыми заслонами.

Еще один вид обратного канализационного клапана – муфтовый или резьбовой

Из названия понятно, что крепление представлено резьбой. Часто производство используется нержавеющую сталь, чугун и латунь. Имеется два основных вида конструкции, в народе их называют «качелька» и «бочонок».

По материалу изготовления

Для производства обратных клапанов на канализационный стояк используют те же материалы, что и для изготовления труб. Конструкции бывают:

1. Чугунные – используются на магистральных канализационных системах, чаще устанавливаются на трубах большого диаметра. Модели способны выдержать сильное давление без деформации.
2. Пластиковые – самый популярный тип для монтажа на внутриквартирных системах. Доступные и простые в монтаже устройства.
3. Стальные – используются на уличных системах, устойчивы к коррозии, не подвергаются воздействию агрессивной среды.
4. Бронзовые – обладают длительным сроком службы, а также хорошей сопротивляемостью внешним факторам. Имеют высокую стоимость по сравнению с другими вариантами.

Запорная арматура будет работать по принципу воздействия на нее напора воды в трубе

Все представленные варианты отличаются хорошим функционированием, но использовать каждый вид необходимо по назначению.

Устройство и особенности работы

Современный обратный клапан обладает прочным корпусом в виде шестигранника, внутренняя часть которого поделена на несколько отдельных отсеков: приемное отделение, ограничитель с надежной фиксацией запорного узла и функцией небольшого ревизионного окна, а также выпускного отсека.

Приемная зона находится непосредственно перед запорным механизмом, который соединяет вход в изделие с канализацией. Специальный ограничитель необходим для свободного движения сливаемой жидкости лишь в одном направлении.

Если вода начинает передвигаться в противоположном направлении, то прибор мгновенно закрывается. Выпускной отсек нужен для быстрого вывода стоков из отдела ограничителя, поэтому считается соединительным элементом между механизмом и отходящим контуром.

Принцип работы обратного клапана основан на перекрытии трубопровода с помощью затворного механизма. Это происходит при полной остановке свободного передвижения стоков по контуру.

Устройство выравнивает давление в системе, а запор из-за силы тяжести перекрывает трубопровод и закрывает клапан.

Управление прибором осуществляется механическим методом или в автоматическом режиме. Номинальный размер изготавливаемых приспособлений составляет от 50 до 300 мм. Из-за конструктивных особенностей устройство может монтироваться в определенном месте соединения двух труб горизонтальной плоскости или вертикальной. А также его подключают к главному стояку или на каждый слив сантехнических механизмов.
