Обвязка скважины для индивидуального водоснабжения: коммуникации и оборудование, схемы подключения

Пример схемы обвязки скважины на воду

Схема обвязки скважины

От правильности проектной работы и качества изготовления обвязки на 100% зависит продолжительность эксплуатации скважины

Именно на этапе проектирования важно учесть все особенности водопотребления, исходя из требуемых объемов, климатических условий региона и глубины залегания вод

В стандартную схему обвязки входит следующие:

• изготовление адаптера, кессона или приямка;
• проектирование (составление чертежей) и установка водопроводной сети;
• поиск подходящего насосного оборудования и фильтров;
• монтаж гидроаккумулятора;
• монтаж погружного или поверхностного водяного насоса;
• пробный запуск автономного водоснабжения.

Различают три основных метода обустройства места вывода воды на поверхность: адаптер, кессон и приямок. Также возможно возведение наземной постройки недалеко от места забора воды, но это целесообразно лишь при проживании в теплых регионах. В центральных и северных районах постройку с приходом зимы нужно обогревать.

Большое значение в работе играет нагнетающее оборудование, его выбирают исходя потребностей и особенностей скважины. Сверхмощный насос будет работать «вхолостую», что станет причиной быстрой изнашиваемости деталей. Недостаточно производительный будет работать непрерывно, что приведет к перегреванию двигателя и его сгоранию.

Монтаж системы водоснабжения в частном доме своими руками

В том случае, если домовладелец грамотно подходит к делу, затраты на устройство водопровода будут небольшими. Тем не менее работа самой системы будет не хуже, чем при централизованном водоснабжении.

Если дом находится лишь на стадии подготовки к строительству, следует составлять проект таким образом, чтобы, он предусматривал устройство насосной станции, а также котельной (при организации автономного отопления). Кроме того, необходимо обозначить место проведения трубопровода и вывода труб водоснабжения и отопления — к мойке, ванной, душевой, санузлу, радиаторам отопления

В то же время важно с самого начала продумать конфигурацию системы водоотведения, обустройство автономной системы канализации, которая включает постройки на участке для очищения сточных вод

Для того чтобы можно было пользоваться всеми удобствами холодного и горячего водоснабжения в частном доме, необходим монтаж соответствующих систем и коммуникаций. Установка оборудования, а также выполнение трубопровода предусматривают работы различной сложности. От успешности их проведения во многом зависит в итоге функциональность всей системы.

Водоснабжение частного дома своими руками заключается в проведении мероприятий, которые дают возможность решать задачи различной сложности по удовлетворению потребности в горячей и холодной воде домовладельцев. Однако перед тем как что-либо предпринимать, следует определиться с типом системы водоснабжения и отопления дома.

В индивидуальном доме при отсутствии центрального водоснабжения требуется устроить автономное. Начинают устройство автономного водоснабжения частного дома с сооружения скважины или рытья колодца. После выполнения этих работ следует вывести водопровод к точкам потребления (ванной или душевой комнате, кухонной мойке, туалету).

Проектировать систему водоснабжения частного дома своими руками желательно сразу же, в процессе строительства здания. Однако нередко случается так, что устраивать водопровод приходится в уже отстроенном жилище. Все это требует дополнительных силовых затрат и средств, поскольку необходимо долбить стены для проведения трубопровода, сооружать насосную станцию или отводить в доме место под нее.

Выбор источника водозабора для устройства водоснабжения в частном доме будет зависеть в первую очередь от конкретных условий: свойств почвы, глубины залегания водоносных слоев, их расположения и от «производительности» водной жилы.

Если в конкретной местности добывают воду из колодца, то рекомендуется обратиться к этому уже испробованному и зарекомендовавшему себя методу. В том случае, если жители данного населенного пункта используют скважины для автономного водоснабжения частного дома, это означает, что такой способ более приемлем для данной местности.

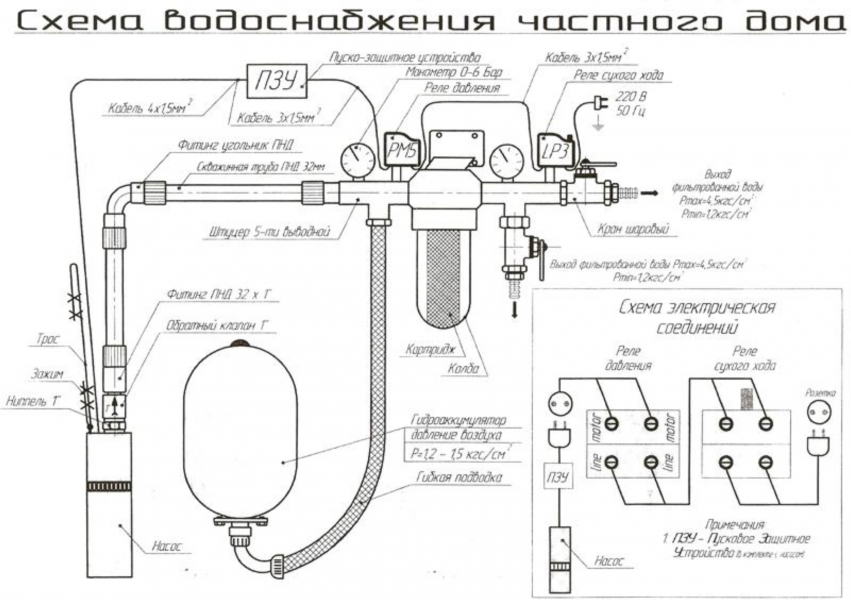

Основными элементами схемы автономной системы водоснабжения частного дома являются:

• источник воды (река, колодец, скважина);
• насос для забора воды из источника;
• фильтры для очистки воды;
• гидроаккумулятор (насос накачивает в него воду, которая затем поступает в трубы). С его помощью во всей системе создается определенное давление;
• манометр;
• реле давления;
• реле сухого хода;
• ПЗУ;
• редуктор давления.

Кроме того, для каждого конкретного участка системы водопровода понадобятся трубы определенного размера, изготовленные из специального материала.

Способ типовых трасс

В первом случае используется регулярность естественного отклонения на необходимом участке работы. Бурение планируют на профилях, сооруженных заранее по собранной информации о естественном отклонении скважин. Такой метод целесообразно применять на хорошо изученной местности, к тому же, кривизна забоя не нуждается в контроле – необходимо лишь приноровиться к прохождению естественного отклонения.

Отрицательной стороной способа считается увеличение затрат на строительство конструкции из-за повышения объема бурения. По ранее подготовленным скважинам на каждом участке выделяют места наибольшей интенсивности отклонения, а по полученной информации составляют профили.

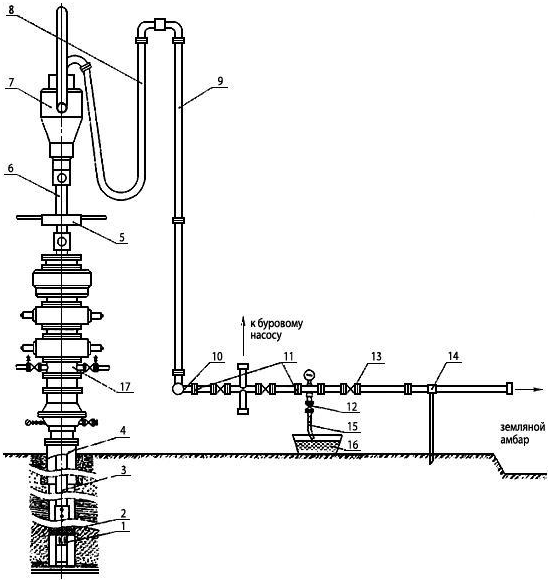

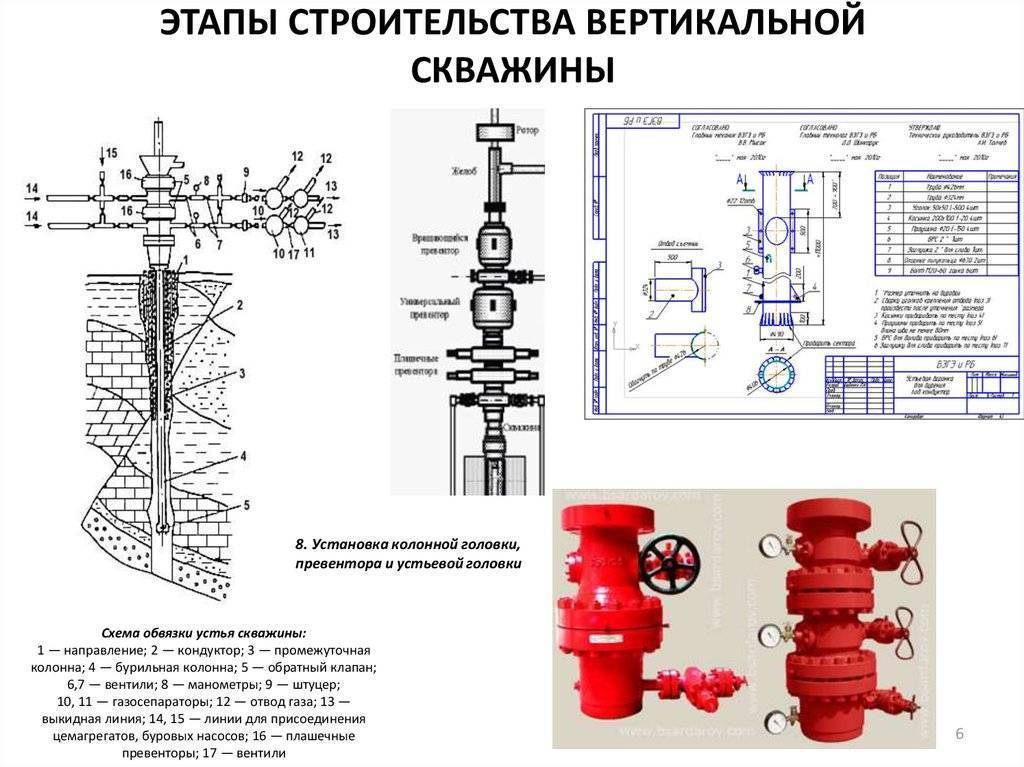

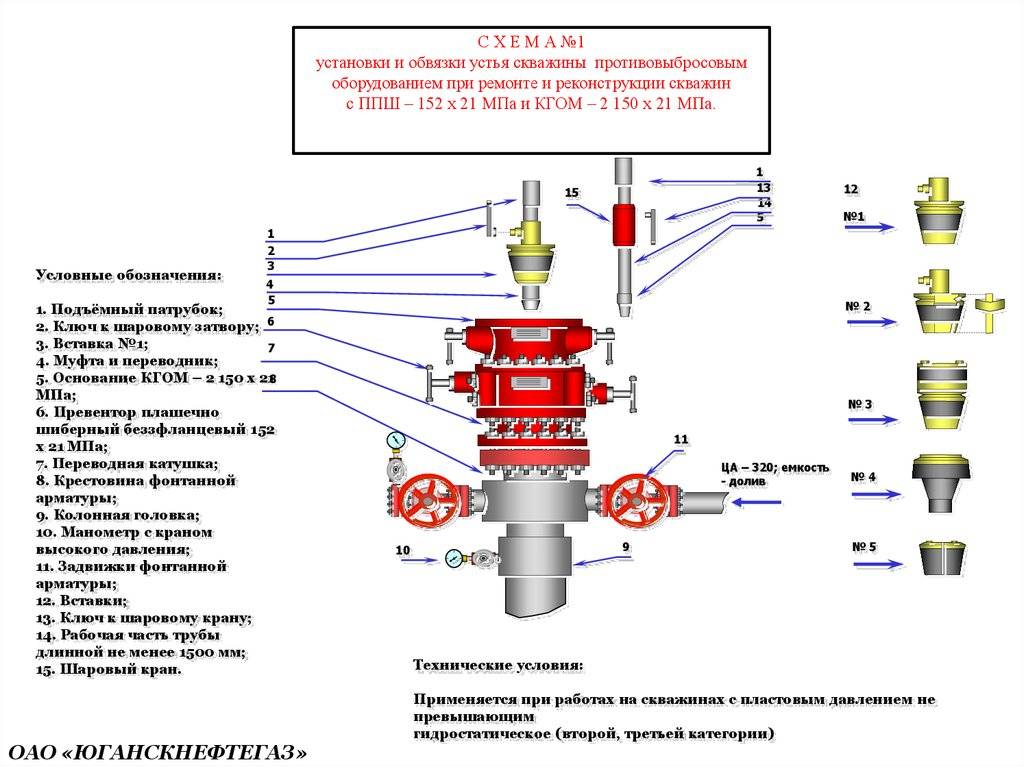

Для чего нужна обвязка устья скважины

Обвязка скважины — комплекс работ по обеспечению бесперебойной работы автономного водопровода

Обвязка – это комплекс инженерных работ, которые обеспечивают эффективное подключение к водопроводной системе, а также бесперебойную и беспрепятственную эксплуатацию погружного или поверхностного насоса.

Как правило, после проведения работ, удается решить следующие задачи:

• Защита сети автономного водоснабжения от промерзания с приходом холодов.
• Обустройство подходящего места для насосного оборудования, куда без проблем можно приблизиться для обслуживания и ремонта оборудования.
• Защита обсадной трубы от отрицательного воздействия окружающей среды, например, осадков, мусора.
• Подключение напорной трубы от электронасоса к сети водоснабжения.

В завершение нужно опустить погружной насос на требуемую глубину, что позволит эффективно поднимать воду на поверхность без утраты производительности и мощности насосной станции.

Процесс обвязки скважины имеет перечень требований. Необходимые условия:

Монтаж кессона непосредственно на устье или верхней части обсадной трубы.
Подбор насосного оборудования и его установка, также важно позаботиться об обеспечении системы электропитанием.
Копка траншей, а также укладывание в них труб до водозаборных точек в строгом соответствии с проектом.
Монтаж основного и вспомогательного оборудования, которым ранее не был оснащен кессон.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы

Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Что такое обвязка

Важно для автономной подачи воды правильно подключить скважину. Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом)

В загородном жилище, предназначенном для постоянного проживания, трубопровод следует делать более фундаментальным. Для этого трубы прокладывают в толще грунта, чтобы они проходили ниже уровня промерзания.

Под обвязкой подразумевают целый комплекс работ, который призван решить ряд задач, связанных с подключением и эксплуатацией насосного оборудования и трубопровода.

Обвязка скважины самостоятельно.

К числу таких мероприятий относятся:

• установка насосного оборудования, для чего используются электронасосы, которые нужно опускать в скважинное отверстие (с помощью троса их закрепляют либо на крышке адаптера, либо на оголовке);
• организация бесперебойного водоснабжения дома — для этого осуществляется подключение напорной трубы от электронасоса к водопроводу;
• защита скважин от промерзания, загрязнения и атмосферных осадков;
• обустройство трубопровода и запуск системы.

Выбирается нужная схема обвязки скважины.

Она включает такие этапы, как:

• обустройство кессона, приямка или адаптера;
• проектирование соответствующей конструкции системы водоснабжения;
• выбор насоса и фильтра, которые отвечают потребностям пользователя.

Защита скважины от атмосферных воздействий

Открытый источник водозабора подвергается воздействию мороза, дождя и талой воды, что грозит сбоями в эксплуатации, поломками. Для защиты установки используют различные варианты конструкций.

Вариант 1: надземный домик-павильон

Надземный домик-павильон.

Сооружение в виде домика-павильона можно увидеть рядом с частными домами, чаще на промышленных водозаборных скважинах. Его основное назначение — предохранить от воздействия погодных условий. Помещение желательно возводить из кирпича, бетона, бревен. Кроме этого, используют сэндвич-панели, пеноблоки. Проводят утепление теплоизоляторами, дополнительно желательно заглубить постройку, чтобы снизить теплопотери. Насколько опускать сооружение в землю, зависит от климатических условий, в некоторых регионах возведение такого защитного сооружения нецелесообразно.

Вариант 2: размещение источника внутри здания

Здание возводится над источником воды после бурения скважины. В качестве места для обустройства можно использовать подвал, хозяйственное помещение, теплицу, гараж.

Преимущества способа заключаются в том, что оборудование укрыто от холода и влаги, защищено от воров. Монтировать и обслуживать устройства внутри здания просто и удобно. Помех для жильцов не создается: звук работающего насоса через закрытую дверь не слышен.

Вариант 3: подземный колодец-кессон

Для изготовления защитных сооружений используются различные материалы:

1. Пластик. Такой кессон — круглая или прямоугольная конструкция, которая отличается долговечностью, герметичностью и неплохой теплоизоляцией. Изделие удобно для монтажа благодаря небольшому весу, но это качество создает трудности при высоком уровне грунтовых вод. Чтобы контейнер не всплыл, его фиксируют на предварительно сооруженном бетонном основании.
2. Металл. Металлические кессоны чаще делают своими руками из стали толщиной 4 мм. Листы сваривают, после чего обрабатывают со всех сторон антикоррозионным препаратом, окрашивают.
3. Железобетонные кольца. Их монтаж сопряжен с трудностями из-за большого веса. Сильное давление на почву приводит к перекосам и проседанию конструкции. Достоинство — долговечность.
4. Кирпич. Кирпичные сооружение требуют надежной гидроизоляции. Подойдет только хорошо обожженный красный кирпич.

Подземный колодец-кессон.

Кессоны всех видов монтируются одинаково. Инструкция по установке пластиковых конструкций:

1. Копают котлован, размеры которого больше защитного устройства на 30 см по всем сторонам. Глубина ямы должна быть такой, чтобы горловина возвышалась над землей не менее чем на 10 см. Если существует угроза выталкивания конструкции грунтовыми водами, дно бетонируют.
2. Готовят кессон, в нижней части которого вырезают отверстие под скважины, а в боковой — для патрубка водопровода. Если в емкости планируется разместить гидроаккумулятор, отверстие в дне смещают в сторону, чтобы хватило места и было удобно обслуживать оборудование.
3. Опускают конструкцию на дно, нанизывая на трубу. Обрезают обсадную трубу, заводят магистральную, места соединений герметизируют.

Какие элементы включает схема водоснабжения

Автономная система водоснабжения из скважины загородного поместья или дачи требует автоматизации включения погружного насоса и поддержания давления в трубах, вследствие чего система должна предусматривать устройство следующих последовательно установленных элементов:

• обратного клапана на нагнетании насоса, который устанавливается непосредственно на выкиде агрегата или в оголовке устья и предотвращает опорожнение системы водоснабжения от скважины до аккумулирующего аппарата;
• водовода диаметром не менее 32 мм, изготовленного из металла, полимерных материалов, стеклопластика или асбоцемента, по которому вода подается из скважины в дом. Подземное устройство водоснабжения от скважины не допускает скрытых разъемных соединений, ввиду невозможности их визуального контроля.
• манометра, показывающего давление воды из скважины на входе в дом устанавливаемого своими руками при помощи тройника;
• колбы с механическим фильтром, размер ячеи сетки которого определяется по результатам анализа, проведённого перед тем как начинать подключать воду из скважины к дому. Установка дополнительных очищающих барьеров в этой точке не требуется, так как глубокая очистка нужна только для питьевой воды и может быть выполнена локально в местах установки кухонной мойки.
• второго манометра, позволяющего определить загрязнение фильтра по росту перепада давления и необходимость чистки своими руками, посредством переключения на обводную линию, которая должна быть предусмотрена, снабжена грязевиком и вентилем;
• для компенсирования колебаний давления воды в системе и исключения гидроударов при включении насосного агрегата схема водоснабжения частного загородного дома или дачи из скважин должна быть с гидроаккумулятором;
• реле давления, устройство которого предусматривает подачу сигнала на включение насоса при снижении соответствующего параметра ниже установленного предела, сигнализируя что система водоснабжения от скважины опорожняется;
• реле сухого хода, обеспечивающего мгновенную остановку насоса при отсутствии жидкости в трубопроводе и предохраняющего выход подшипников из строя, вследствие работы без смазки и охлаждения;
• редуктора давления, предназначенного для сглаживания колебаний в системе и достижения максимально возможного значения параметра в паре с гидроаккумулятором.

Схема с гидроаккумулятором от поверхностного насоса

Выбор того, как в каждом конкретном случае провести воду из скважины домой определяется массой параметров, в том числе:

• является схема дополнением к централизованному водоснабжению или оно автономное;
• где выполнено устройство скважины относительно ввода в отапливаемое здание;
• какая минимальная температура характерна для места, где нужно сделать водопровод;
• какой максимальный расход воды нужно обеспечить и на какую высоту её предстоит поднять;
• планируется эксплуатация системы водоснабжения круглый год или только в теплое время;
• где будет произведена установка оборудования – в доме или кессоне.

https://youtube.com/watch?v=uAUMmgUgqpQ

Дополнительные аспекты

На рисунке выше изображена простейшая схема, в которой за пределами дома находится только скважина, а все основное оборудование в пределах дома в специальной комнате. Такая конструкция используется достаточно часто как аналог кессону, но ее нужно качественно звукоизолировать, к тому же могут возникнуть осложнения в зимнюю пору. Именно по этой причине скважину объединяют с кессоном и отводят на достаточную глубину.

При выборе скважинного насоса нужно внимательно отнестись к показателям его мощности. Не стоит даже рассчитывать, что давление в 10 атмосфер будет выдаваться в каждый кран в доме, т.к. оно распределяется на систему, а при включении еще 1 крана, при использовании душа или туалета давление будет временно падать. К тому же приобретать стоит такой вариант, который будет в 2-3 раза превышать необходимые потребности, чтобы при работе можно было ограничить манометром его работу, а это существенно продлит сроки эксплуатации.

Необходимое оборудование для обустройства скважины

Среди необходимого оборудования для создания скважины в загородном доме необходимо достаточно большое количество элементов, среди которых особое место занимают:

1. Насос, предназначенный непосредственно для получения воды из скважины, а также детали, без которых обвязка насоса не будет закончена.
2. Скважинный оголовок, предназначенный для полноценной герметизации главной обсадной трубы.
3. Реле давления, позволяющее управлять насосом и контролировать состояние его работы.
4. Трос стальной, обязательно выполненный из нержавеющего материала, и обязательно такие же нержавеющие зажимы для троса.
5. Трубы пэ водопроводные, необходимые для строительства системы водоснабжения, в последующем использующимся исключительно в хозяйственно бытовых целях.
6. Обратный клапан для воды, пропускающий жидкость только в одном направлении – в сторону дома или любого другого строения, ради которого и создается частный скважинный водопровод.
7. Ниппели, желательно, латунные, отличающиеся резьбой на концах и соединяющие трубы друг с другом, а также другие виды крепежей и соединений, правильно подобранные для конкретного проекта.
8. Непосредственно гидроаккумулятор, передающий объем жидкости в нужном направлении под давлением.
9. Тройники, позволяющие создать ответвления от основной трубы водопровода.
10. Манометр, также позволяющий контролировать показатель давления воды в трубах.
11. Шланги и краны, дающие возможность направить воды в нужные точки дома.
12. Различные расходные материалы, вроде герметика, электроды и других.
13. Сам кессон, водонепроницаемая камера, защищающие устройства на глубине от попадания в них воды из скважины.
14. Адаптер, выводящий трубы сквозь главную обсадную трубу всей созданной скважины, а также дополнительный адаптер, необходимый для герметизации в случае отказа от кессона.

Самая крупная и дорогостоящая деталь – это кессон, остальное оборудование в большинстве своем можно назвать материалами расходными, количество которых зависит от размера проектируемой системы.

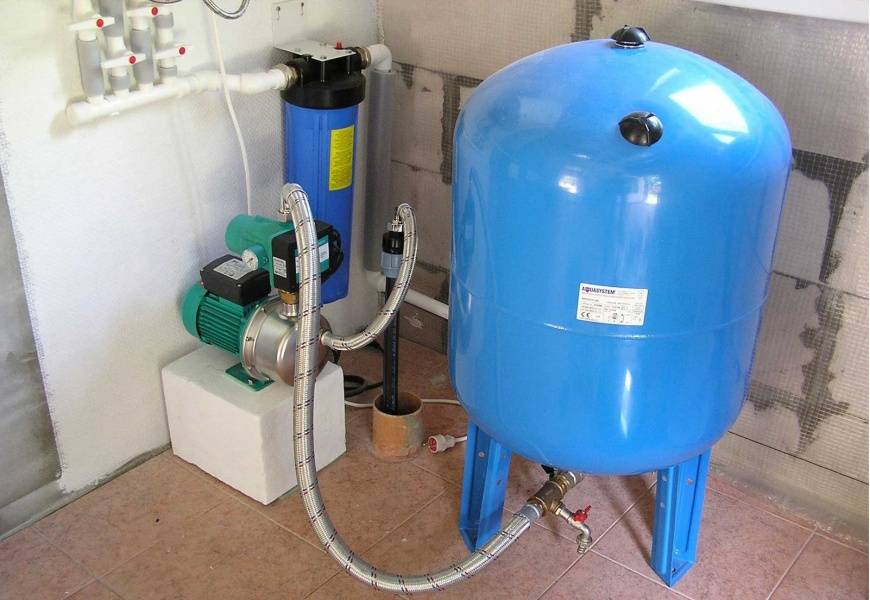

Схема подключения и обвязка гидроаккумулятора

Для надежного функционирования насоса и надежности оборудование подключают к автоматическим схемам управления. К их числу относятся реле и манометр.

Также важную роль играет гидроаккумулятор. Многие его расценивают как накопительную емкость

Он помогает создать запас воды, что важно для бесперебойного водоснабжения, но выполняет и другие важные функции. Например, нужен для предотвращения гидравлических ударов, которые возникают при включении и выключении насосного оборудования, для продления срока службы электрического насоса

Система автономного водоснабжения и схемы обвязки гидроаккумулятора

Основная задача гидроаккумулятора — поддержание стабильного давления. Для выбора такого элемента нужно оценить условия эксплуатации системы, определить общий объем необходимой жидкости и др. Устанавливают гидроаккумулятор, нужные приборы подключают к гидробаку специальными гибкими шлангами.

Обвязка скважины — важное условие формирования эффективной системы автономного водоснабжения на участке. Несмотря на недостатки, лучшим вариантом считается устройство кессона, поскольку скважина защищена от замерзания

Подсоединение к водопроводу

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

1. Водопроводную трубу в определенном месте необходимо разъединить.
2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
4. Прокладывают электрическую проводку.
5. Регулировка оборудования.

Возможно, Вас заинтересует статья о насосных станциях Джилекс Джамбо.

Статью о самостоятельной настройке и регулировке насосной станции читайте здесь.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Монтаж адаптера

Установка адаптера для подключения погружного насоса не является сложной операцией, но требует наличия электромеханического инструмента (дрель, перфоратор) и специальных комплектующих: коронки по металлу с диаметром адаптера, трубы с резьбовой канавкой длиной около 2 м под установочную адаптерную резьбу.

Хотя насос подвешивается к герметичной крышке скважины, адаптер испытывает нагрузку столба воды в напорном шланге, он может выдержать вес 500-600 кг, чего нельзя сказать о стенках обсадной трубы НПВХ, испытывающих дополнительное давление грунта — оно может вызвать изменение геометрии оболочки и появление протечек в зоне крепления фитинга. Поэтому адаптер врезают в металлическую трубу колонны, монтаж проводят следующим образом:

• Выкапывают яму вокруг обсадной трубы и канаву ниже глубины промерзания грунта от скважины к дому глубиной около 1,5 м.
• Обрезают болгаркой верх обсадной трубы. Обычно ее закапывают под землю и накрывают герметичной крышкой, но это не гарантирует защиту от попадания грунтовых вод в канал, поэтому часто оставляют небольшой участок трубы наверху.
• Готовят электронасос к погружению, подсоединяя к нему трос, напорный трубопровод, которые связывают вместе с кабелем питания стяжками или изоляционной лентой.
• Сверлят в стенке обсадной трубы отверстие нужного диаметра коронкой по металлу, изнутри трубы вставляют одну часть адаптера. Для этого его полностью собирают, накручивают на монтажную трубу и опускают в скважину, подсвечивая фонариком.

Скважинный адаптер

• После просовывания части адаптера через боковое отверстие обсадной трубы, его зажимают наружной гайкой через резиновую прокладку разводным ключом, ответную часть вместе с монтажной трубой извлекают из колодца.
• Обрезают напорную трубу ПНД от электронасоса необходимой длины, на свободный конец устанавливают вторую часть адаптера с соединением ласточкин хвост.
• Прикручивают к ответной части адаптера монтажную трубу и опускают его вместе с напорным трубопроводам и электронасосом в скважину, фиксируя соединение ласточкин хвост с деталью, закрепленной на обсадной колонне.
• Устанавливают поверх скважины герметичную крышку, привязывают к ее внутренней части трос, кабель питания электронасоса подключают к клеммам разводной коробки, находящейся в боковой части корпуса крышки.
• Через переходную муфту подключают к боковой части адаптера водопроводную линию из ПНД, поступающую в дом, по окончании работ траншею и яму засыпают поднятым грунтом.

Основные этапы подключения адаптера

Схема подключения и обвязка гидроаккумулятора

Для надежной эксплуатации насоса его подключают к автоматической системе управления, состоящий из реле, манометра и гидроаккумулятора. Гидроаккумулятор является наиболее массивным элементом и выполняет в системе следующие функции:

• Предотвращает появление гидравлических ударов во время циклов включения отключения насоса.
• Сокращает время включения электронасоса, увеличивая тем самым срок его службы.
• Поддерживает в системе постоянное давление.
• Создает некоторый запас воды при отсутствии водоснабжения.

Выбор оборудования для водозабора подразумевает использование гидравлического бака нужного объема, который рассчитывают с учетом потребления воды, при покупке чаще отдают предпочтение приборам баллонного типа.

При монтаже гидроаккумулятор должен находиться рядом с основными приборами автоматики, которые подключают непосредственно к входному штуцеру гидробака или для его соединения делается отвод в виде гибкого армированного напорного шланга нужного сечения.

Рис.10 Установка погружного насоса

Обвязка скважины является обязательным условием оптимального функционирования системы водоснабжения. Наиболее популярным видом является использование кессона – такая система защищает водопроводную магистраль от замерзания в зимнее время и в нее можно устанавливать насосное оборудование из объемного гидробака и приборов автоматической системы управления.

Схема водоснабжения частного дома из скважины

Организация водоснабжения частного дома включает в себя несколько обязательных элементов, без которых не обходится любая водозаборная система. Основными из них являются:

Электронасос. Это может быть погружной глубинный или поверхностный насос в составе станции, когда уровень воды довольно высок, чаще всего для забора жидкости используются центробежные виды.
Скважинная обсадная труба с системой крепления насоса. Здесь также существует несколько вариантов в виде скважинного оголовка, адаптера или обычной трубы от поверхностного электронасоса, помещенной в скважину.
Помещение для размещения насосного оборудования. Это может быть приямок, кессон, небольшой сарай на поверхности или отдельная комната внутри жилого дома.
Трубопровод. Обычно в качестве труб используются изделия из полиэтилена низкого давления (ПНД), опущенные в землю на глубину, исключающую их промерзание.
Автоматика. Она состоит из системы фильтров, реле давления и холостого хода, гидроаккумулятора, манометра, при использовании поверхностного насоса для скваины все перечисленные узлы входят в состав насосной станции.
Приборы для управления подачей воды.Подключение пользователей к источнику водоснабжения происходит при помощи различных фитингов, муфт, шаровых кранов.

Рис. 2  Схема обвязки скважины с установкой автоматических приборов

Система с накопительным водонагревателем

Центр системы – бойлер, объёмный теплоизолированный бак, изготовленный из металла. В его нижнюю часть встроены следующие элементы:

• трубчатый теплообменник, который напрямую подключен к отопительному котлу;
• электрический ТЭН.

В баке находится вода, которая почти постоянно подогревается котлом. Электрический нагреватель лишь изредка участвует в этом процессе, когда котёл останавливается на короткие промежутки времени. Поэтому накопительная ёмкость называется бойлером косвенного нагрева.

Горячая вода, которая поступает на кухне или в ванной комнате, расходуется из бака, а именно из верхней его части. В этот же момент в нижнюю часть бойлера из водопровода поступает холодная вода. Она нагревается и поднимается в верхнюю часть, чтобы затем перейти в смесители.

Схема обвязки насосной станции

Насосная станция это система бесперебойного снабжения водой, включающая все необходимые элементы:

• насос
• систему автоматического контроля, состоящую из реле давления и манометра
• фильтр
• гидроаккумулятор
• обратный клапан

Остается только подключить ее к источнику воды и к ее потребителям. Единственным недостатком комплекса насосной станции является малый объем гидроаккумулятора. Но с этой проблемой можно справиться, подключив дополнительно еще один мембранный бак.

Насосная станция также устанавливается на прочное основание и при необходимости может быть расположена ниже уровня земли.
