Оголовок для скважины своими руками — виды, как сделать и установить

Самостоятельное изготовление оголовка

При желании, можно сделать оголовок для скважины своими руками. Для этого понадобятся материалы и специальный инструмент:

• болгарка, циркуль;
• сварка, дрель или сверлильный станок;
• фитинги для трубы и кабеля;
• рым болты, карабин для подвешивания насоса;
• резиновый бублик для прокладки;
• листовой метал толщиной 8-10 мм;
• краска по металлу;
• крепеж, защитные очки, перчатки.

Когда весь инструмент готов, можно приступать к изготовлению. В том, как сделать оголовок для скважины своими силами, есть одна сложность. Нужно вырезать ровное, круглое отверстие во фланце.

В идеале, для этого нужен токарный станок – тогда размеры получатся точными, а края ровными. Но, не  всем доступно такое оборудование. Поэтому приходится пользоваться болгаркой.

Самодельный вариант

Этапы:

• вначале, вырезается отверстие для фланца. Для этого находится центр заготовки и делается разметка циркулем;
• чтобы получить максимально правильный круг – резать болгаркой нужно в несколько проходов;
• внутренние края фланца обрабатываются напильником и наждачной бумагой;
• когда фланец будет готов – можно переходить к верхней крышке. Оголовок на скважину должен иметь отверстия для водопровода, электрического кабеля и рым болта, на который будет подвешиваться насос. Также потребуется сделать ручки для подъема крышки, для этого можно использовать рым болты, либо сделать ее из подручных материалов;
• места для прохода кабеля и рым болтов, можно сделать толстым сверлом. Для цангового зажима нужно использовать другой способ. Для этого отмечается контур окружности, и по ее лини часто высверливаются отверстия тонким сверлом. Когда все будет готово – металл можно выбить молотком;
• теперь нужно просверлить отверстия для соединения верхней и нижней части оголовка. Делается минимум 4 шт., лучше 6. Чтобы они точно совпадали между собой, пластины сверлятся одновременно. Для этого их можно соединить при помощи струбцины или прихватить сваркой;
• после этого, убираются заусенцы и зашлифовываются острые края;
• красить его нужно грунтом от ржавчины и краской по металлу.

На этом все. Самое главное – не спешить и правильно делать разметку. Отклонения в 1-2 мм могут негативно сказаться на качестве изделия.

Таким образом, оголовок – важный элемент конструкции скважины. Он несет не только защитную функцию, но и облегчает подсоединение коммуникаций. Монтировать его просто – для этого понадобится минимум инструмента. Делать своими руками сложнее, но при желании – все выполнимо.

Изготовление своими руками

Оголовок для дачной скважины не так уж и сложно соорудить самостоятельно, поскольку при монтаже не возникнет необходимости в проведении сварочных работ. Итак, для работы вам потребуются следующие элементы:

• металлический лист (толщина не менее 8 мм);
• карабин;
• резиновое кольцо;
• болты (не менее 6 шт.);
• цанговый зажим;
• электродрель;
• рым-болты.

Приступаем к изготовлению оголовка. Сначала займемся прикреплением фланца к обсадной трубе. Учтите, что диаметр фланца должен на пару миллиметров превышать диаметр обсадной трубы. Оптимальный способ крепления фланца – сварка. Затем проделываем в прикрепленном в трубе фланце несколько отверстий для болтов (желательно использовать не менее 5-6 – это обеспечит надежность крепления).

Совет. При установке фланца на трубу сварочным способом следует учитывать тот факт, что при стягивании болтов должно происходить сжатие резинового кольца. Именно это поможет обеспечить достаточную герметичность конструкции.

Делаем крышку из листового металла, в которой создаем отверстия для цангового патрона и кабеля питания. Используем сварочный аппарат — крепим рым-болты к крышке. Два из них располагайте сверху для удобства съема крышки, а один – снизу (к нему будет крепиться насосный трос).

Монтаж оголовка

Последний и самый важный шаг – герметизация системы. В этом вам поможет специальная прокладка, которую изготавливают из паронита/резины. Диаметр этого кольца должен быть около 0,5-1 см, что обеспечит надежную герметизацию.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

• пластиковые – выдерживают нагрузку до 200 кг;
• стальные – допустимы нагрузки не более 500 кг
• чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

• крышки;
• фланца;
• уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• рым-болтами;
• кабельным вводом, предназначенным для электропривода;
• набором карабинов;
• штуцером для водоподающей трубы;
• крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Самые популярные модели

Модель	Преимущества
«Джилекс»	Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»	Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill	Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»	Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

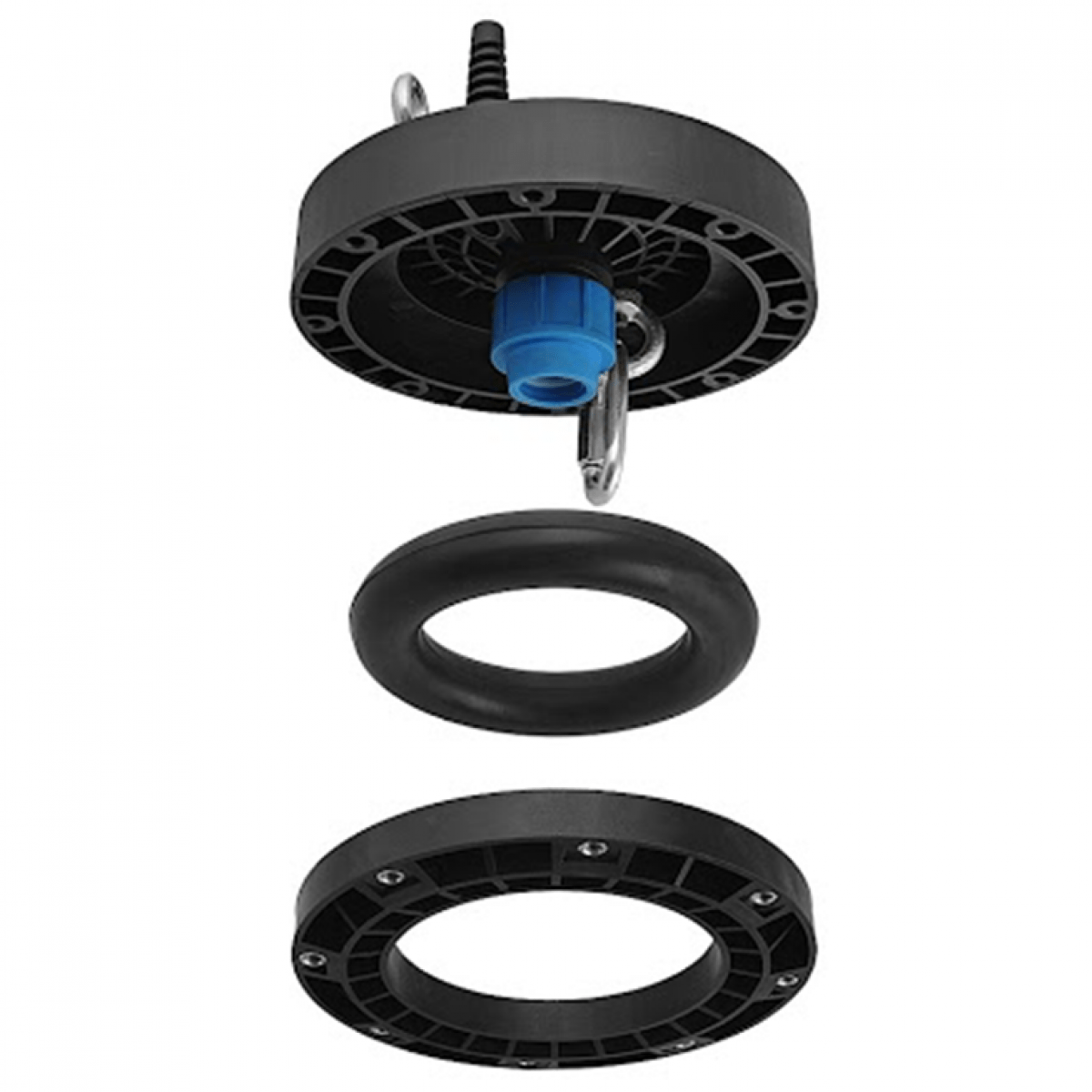

Рис. 6 Оголовок скважины – основные конструктивные элементы

Рым-болты. Представляют собой расположенные в верхней части крышки болты с кольцевой шляпкой, иногда один из них повернут вниз и служит для закрепления троса. Рым-болты предназначены для подъема или установки массивного насосного оборудования скважины лебедкой или специальной техникой вместе с оголовком – это существенно облегчает проведение работ.

Кабельный ввод. Для защиты кабеля питания от контакта со стенками отверстия в крышке, сквозь которое он проходит, используют гермоввод, вкручиваемый в крышку и изолирующий шнур питания от ее поверхности.

Цанговый зажим. Компрессионный фитинг располагается в центральной части оголовка и надежно фиксирует выходящую из него трубу в неподвижном состоянии.

Крепежные болты. Элементы соединяют фланец и уплотнительное кольцо со съемной крышкой, некоторые модели имеют более сложную антивандальную конструкцию – в ней болты утоплены в крышку и открутить их можно только с помощью специального ключа.

Клеммная коробка. Данного вида дополнением оснащают свои модели некоторые производители, в блоке производят крепление проводки электронасоса и соединение с сетевым кабелем, идущим от дома.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Материал	Преимущества	Недостатки
Пластик	Небольшая масса. Стойкость к коррозии. Относительно невысокая цена.	Недостаточная механическая прочность. Дешевые модели становятся хрупкими при низких температурах.
Сталь	Компактные габариты. Достаточная прочность. Хорошая герметизация за счет плотной затяжки болтов.	Склонность к коррозии при повреждении защитного слоя. Достаточно высокая стоимость.
Чугун	Прочность на сжатие. Устойчивость к коррозии.	Значительная масса. Риск растрескивания при ударных воздействиях. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Регистрация артезианской скважины

Если кто-то подумал, что на этом все бумажные приключения заканчиваются, то он поторопился. Ведь готовую скважину ещё необходимо зарегистрировать, Ей присвоят индивидуальный кадастровый номер. Геологическую экспертизу готовой скважины проводят сотрудники Департамента недропользования.

Теперь нужно обустроить санитарную зону, о которой уже шла речь выше, и произвести анализ подземной воды силами специалистов Роспотребнадзора. Цель анализа состоит в определении, можно ли полученную воду использовать только для технических нужд или её разрешено употреблять и в пищу. По итогам анализа вы получите заключение и возможность спокойно эксплуатировать скважину.

После проведения анализа полученной воды наступает момент истины. Возможность не только использовать воду в технических целях, но и безбоязненно пить её — вот настоящая награда

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Монтаж

Установка оголовка скважины не сложна, но требует внимания и аккуратности. Обязательное условие – равномерно затянутый крепеж, причем усилие затягивания должно быть достаточным для обеспечения герметичности, но не чрезмерным, чтобы избежать деформации конструкции.

Монтаж оголовка можно разделить на несколько этапов.

Подготовка обсадной трубы. Ее потребуется подрезать, если необходимо скорректировать длину. Подрезка необходима, если плоскость имеющегося среза не перпендикулярна оси трубы. Перед установкой оголовка края трубы зачищают, устраняя заусенцы и неровности. Металлические края грунтуются и покрываются краской с антикоррозионным действием. Приступать к следующему этапу до полного высыхания всех слоев нельзя.
Оснащение подготовленного конца трубы фланцем. После установки самого фланца требуется надеть уплотнительное кольцо. Герметичный оголовок скважины требует максимально плотного прилегания, поэтому кольцо должно надеваться с определенным усилием. Для упрощения выполнения этой операции можно использовать смазку (солидол или машинное масло).
Фиксация насосного троса. Карабин для его фиксации находится под крышкой оголовка. При закреплении подсоединяется шланг (пластиковая труба) к насосу, другой конец которого фиксируется на крышке оголовка. Для надежной установки трос должен быть защищен пластиком от коррозии. Крепежные элементы выбираются нержавеющими. В это же время выполняется подводка питающего кабеля через отверстие в оголовке. Зажим кабельного ввода ослабляется для возможности свободного скольжения. Крышка оголовка готова к установке на обсадную трубу

Установка насоса. Агрегат крепится к тросу и спускается на необходимую глубину до натяжения троса.
Монтаж крышки

При установке оголовка для скважины своими руками важно обеспечить герметичность и плотность прилегания крышки. Для этого потребуется выбрать правильное геометрическое положение (без смещений и сдвигов), выровнять крышку относительно фланца так, чтобы отверстия для болтов полностью совпадали

Вставив болты, наживляют гайки, поле чего затягивают крепления (желательно понемногу затягивать все поочередно, повторяя цикл до достижения результата, поскольку полный зажим одного болта при свободном положении остальных приведет к перекосу).
