Особенности строительства поля фильтрации своими руками: Обзор +Видео

Поле фильтрации как часть канализации

Без основной части, выполняющей первоначальную переработку канализационных отходов, то есть септика, поле фильтрации не используется, так как его назначение – доочистка уже очищенной жидкости. Чтобы было понятнее, рассмотрим, как работает ЛОС.

Процесс очистки начинается в накопителе, где канализационные стоки разделяются на разные фракции: твердые минеральные отходы выпадают в виде осадка, жир всплывает и образует пленку, часть веществ остается в воде в виде взвеси. Если не обеспечена подача воздуха, процесс разложения некоторой части отходов происходит за счет жизнедеятельности анаэробных бактерий.

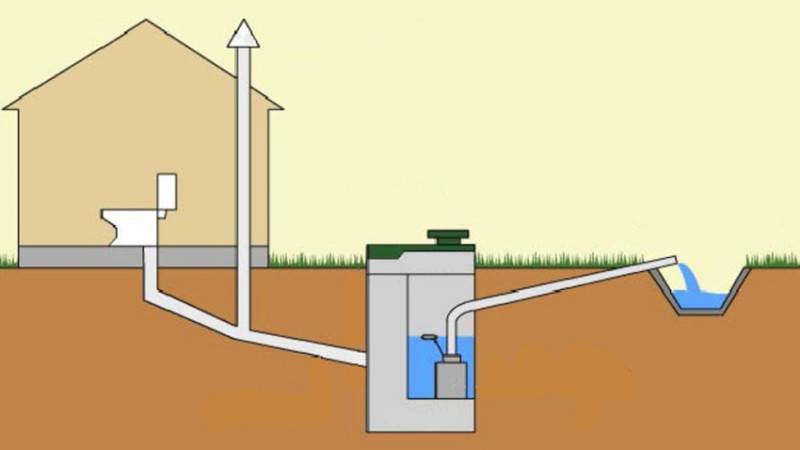

Схема канализационной системы, состоящей из внутренней канализации, двухкамерного септика с подачей воздуха (накопитель + аэробный отсек), коллектора и поля фильтрации

Дальше жидкость перетекает в следующий отсек, оснащенный вентиляцией, где переработкой сточных вод занимаются аэробные микроорганизмы. Они образуют активный ил, который в дальнейшем можно использовать в качестве удобрения. Результатом двухступенчатой очистки является слегка мутная жидкость, еще не пригодная для применения.

Она превращается в техническую воду или просто попадает в грунт (канаву, водоем) после прохождения доочистки, которая выполняется следующим путем:

на поле фильтрации;
в инфильтраторе;
напрямую в грунте;
в фильтрующем колодце.

Типовая многоступенчатая система, имеющая десятки вариантов исполнения, хороша тем, что эффективно очищает канализационные отходы, сокращает до минимума сотрудничество с ассенизаторами и сохранят чистой экологию приусадебного участка. А сейчас более подробно остановимся на конструкции поля фильтрации.

Это интересно: Консервация септика на зиму и его эксплуатация в зимний период — выкладываем по пунктам

Общая схема работ

Оборудовать поле фильтрации для септика своими силами несложно – это несколько траншей со специальными перфорированными трубами, которые распыляют воду в грунте. Обычно это гофрированные трубы из жесткого пластика с утолщенными стенками. Принцип работы таков: просачиваясь через гравийную, песчаную и щебневую подушки, сточные воды окончательно фильтруются под воздействием аэробных бактерий, отстаиваются в резервуаре и попадают в грунт, специальный колодец или в естественный водоем.Аэробная очистка проходит с постоянным доступом кислорода. Насколько эффективно будет реализация и работа фильтрационного поля на участке, зависит от типа грунта и правильного обустройства поля. Если вы не хотите причинять вред окружающей среде, то поле фильтрации в любом грунте обязательно должно быть оборудовано в таких ситуациях:

Грунтовые воды в регионе находятся близко к поверхности – до 1,5 метров.
Качество грунта недостаточно для нормальной естественной фильтрации сточных вод.

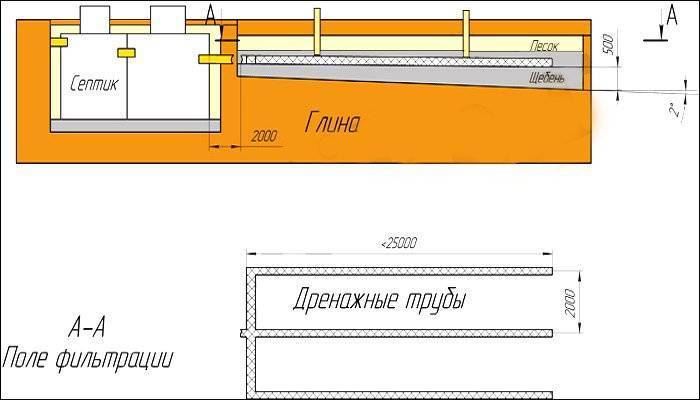

Поле фильтрации монтируется в глине и состоит из множества подземных канав с трубами. Каждая канава имеет щебневую площадку до 40 см толщиной. Щебневый слой накрывается геотекстилем, а под ним должен быть уложен песок слоем до 10 см толщиной. Геотекстиль защищает дренаж от грязи и отрицательных температур. В песке тоже укладываются дренажные перфорированные трубы. Дно дренажной канавы дополняется грунтом слоем до 10 см, который хорошо пропускает воду, сверху канаву тоже накрывают грунтом.Трубы для поля фильтрации своими руками укладываются по определенной схеме. В трубах просверлены специальные перфорационные отверстия, распределенные по поверхности с учетом максимальной эффективности фильтрации, а также для более равномерного распределения сточных вод по дренажной системе.Гибкие трубы (пластик, ПВХ, силикон, резина и т.д.) в фильтрационном поле использовать нельзя, чтобы не нарушать процесс фильтрации. Под давлением грунта и воды гибкие трубы могут деформироваться, что приведет к нарушениям нормативов природопользования или даже к выходу из строя септика.

Устройство поля фильтрации и механизм работы

Очистка стоков на поле аэрации происходит так:

Канализационные воды обеззараживаются в очистных сооружениях путем удаления из них жировых компонентов, крупных механических примесей и прочего мусора.
Эта жидкость из канализационных отстойников попадает на поля фильтрации, где происходит её окончательная очистка в результате воздействия анаэробных бактерий.
Проходя сквозь землю, сточные воды еще раз фильтруются. До водоносных горизонтов под землей доходит очищенная вода, которая пригодна для повторного употребления и для пищевых нужд.

Поля фильтрации состоят из отдельно подготовленных участков, карт. Карта занимает территорию от нескольких акров до 2-3 гектаров. Размеры дренажной площадки зависят от объема подаваемых сточных вод.

Поле аэрации для септика создают на почвах различного типа:

песчаных;
супесчаных;
суглинистых.

Фильтрация проводится в дренажной подушке из щебня. Сточные воды подаются на нее по трубам. На поверхность дренажа в трубах делаются пропилы для попадания воды. Вся конструкция засыпается землей. Трубопровод не должен быть виден на поверхности.

Виды очистных сооружений

Очистное сооружение представляет собой резервуар, который в зависимости от нужд может быть разного объёма.

Станции биологической очистки различаются по:

степени очистки;
материалу изготовления корпуса;
расположению;
по виду ориентации корпуса;
энергозависимости и т.д.

Существуют разновидности очистных сооружений, которые являются лишь альтернативой отстойным ямам – накопительные системы.

В них 1 фильтр или его вовсе нет, они выполняют функцию сбора жидкости и консервации неприятных запахов.

Принцип работы основан на отстаивании взвешенных веществ и малоэффективной фильтрации.

На выходе из таких устройств жидкость очищается не более, чем на 40%. Вода не пригодна для повторного использования и отвода в грунт. Для более тщательной очистки необходимы дополнительные сооружения. Такие воды удаляются из участка с помощью ассенизаторской машины.

Другой тип очистных сооружений – камерные системы. В них может быть от 1 до 5 фильтров. Принцип работы основан на биологической очистке стоков за счёт жизнедеятельности микроорганизмов. Самые эффективные из них могут очищать стоки до 98-99% (ГБО). Вода, прошедшая через такую систему, пригодна для использования в хозяйстве (полива растений, мытья транспортных средств и т.д.).

Корпус изготавливается из различных материалов:

пластика;
стали;
стеклопластика;
бетона и т.д.

Чаще всего встречаются автономные канализации с резервуаром, выполненным из стеклопластика.

Широкое распространение данного материала связано с тем, что он лёгкий, долговечный и герметичный.

По расположению очистительные системы могут быть:

подземные (углубляется под землю);
надземные (резервуар остаётся на земле).

По ориентации корпуса автономное канализационное оборудование может быть:

вертикальным;
горизонтальным.

Принадлежность к тому или иному виду можно определить визуально.

Среди локальных очистных сооружений (ЛОС) есть:

энергозависимые;
энергонезависимые.

Для работы энергозависимых систем необходимы дополнительные источники энергии – подключение к электросетям. В случае с энергонезависимыми, здесь стоки передвигаются самотёком, их работа не обуславливает наличие каких-либо ресурсов.

В продаже можно найти септики, предназначенные для помещений, в которых проживает от 1 до 350 человек.

Некоторые устройства могут быть использованы только в определённых условиях:

при отсутствии вблизи водоёма или скважины;
конкретном уровне грунтовых вод;
указанном типе почв и расстоянии от жилого дома.

Конструкционные особенности ПФ

Поле фильтрации – относительно большой по площади участок земли, на котором происходит вторичная очистка жидкости.

Этот способ очистки носит исключительно биологический, естественны характер, а ценность его в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Размеры ПФ зависят от площади свободной территории и особенностей ландшафта садового участка. Если места недостаточно, вместо ПФ устраивают поглощающий колодец, который также фильтрует жидкость перед поступлением ее в грунт

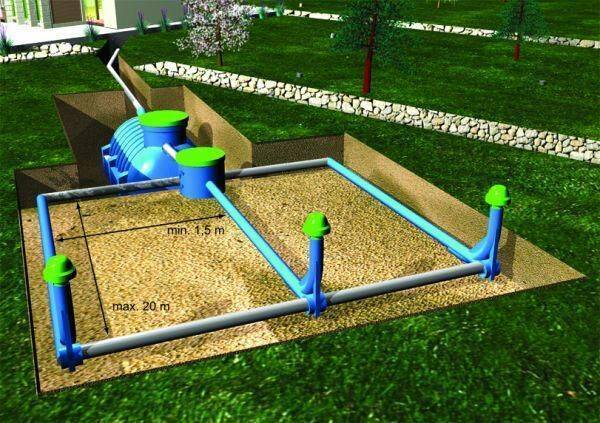

Типовое устройство поля фильтрации – это система параллельно уложенных дренажных труб (дрен), которые отходят от коллектора и с равными интервалами помещены в канавы с толстым песчано-гравийным слоем.

Раньше использовали асбестоцементные трубы, сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательное условие – наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода в трубы).

Конструкция системы направлена на то, чтобы жидкость равномерно распределялась по выделенной территории и имела максимальную степень очистки, поэтому существует несколько важных моментов:

расстояние между дренами – 1,5 м;
длина дренажных труб – не более 20 м;
диаметр труб – 0,11 м;
интервалы между вентиляционными стояками – не более 4 м;
высота стояков над уровнем земли – не менее 0,5 м.

Чтобы осуществлялось естественное движение жидкости, трубы имеют уклон 2 см/м. Каждая дрена окружена фильтрующей «подушкой» из песка и гальки (щебня, гравия), а также защищена от попадания земли геотканью.

Один из сложных вариантов устройства: после очистки на поле фильтрации вода попадает в накопительный колодец, откуда выкачивается с помощью насоса. Дальнейший ее путь – в пруд или канаву, а также на поверхность – для полива и технических нужд

Существует одно условие, без выполнения которого установка септика с полем фильтрации является нецелесообразной. Требуются особые пропускные свойства грунта, то есть на рыхлых крупно- и мелкообломочных грунтах, не имеющих связи между частицами, можно сооружать систему доочистки, а плотные глинистые грунты, частицы которых связаны консолидированным образом, для этого не подойдут.

Выбор места для поля фильтрации. Создание проекта

Для продуктивной и безопасной работы дренажного поля для септика, требуется составить проект, уточняющий следующие моменты:

залегание воды в грунтах. Допустимо – 1.0-1.5 м;
расстояние от места забора воды, плодовых кустарников, гряд с зеленью и овощами;
рельеф местности: уклон должен быть не более 0.02 (2 см на погонный метр);
расположение поля фильтрации по отношению к зданиям, находящимся на участке (минимум 3 метра);
размеры поля фильтрации.Участок под поле состоит из полезной – площади орошения и дополнительной – канавы для осушения и оградительные валики;
количество труб, их длина и диаметр;
количество материалов для засыпки траншеи;
расположение вентиляционных труб.

Достоинства и недостатки полей фильтрации

Минус биологической фильтрации – это использование земельного участка не в полной мере. На этом участке земли невозможны будут ни посадки деревьев, ни строительство хозяйственных сооружений.

Достоинство этой системы — это ее экологическая и биологическая безопасность. Биологическая фильтрация дает возможность не использовать химическую очистку канализации и получать естественным путем удобрения для сада и огорода.

Так же у хозяев частного дома есть возможность сэкономить на постоянной откачке канализационных вод. При использовании в качестве септика твердой герметичной емкости, в которой канализационные стоки очищаются бактериями, улучшается качество очистки.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

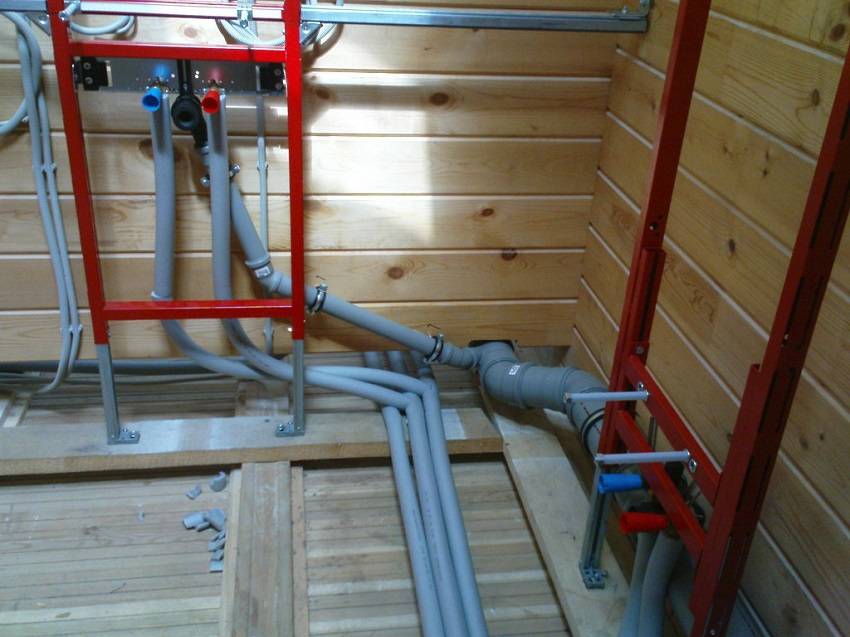

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

Поле аэрации своими руками ↑

Для полной очистки хозяйственно-бытовых отходов, выходящих из септика, владельцы частных домов организовывают поля аэрации.

Схемы устройства канализации в частном доме, приведены в статье: схема канализации в частном доме. О самых известных производителях наполнителей для торфяных туалетов для дачи, читайте здесь.

Для определения их площади, следует учитывать объем бака и количество стоковых вод, которые за день перерабатывает система.

При соблюдении правил монтажа, поле фильтрации является безопасной формой очистки, не приносящей вреда окружающей среде.

При организации поля аэрации своими руками можно удалить статью расходов, которая связана с оплатой профессиональных услуг.

Важно! Не стоит экономить на материалах и заказе спецтехники, необходимой для монтажа системы. Работы начинаются с составления бюджета на устройство площадки фильтрации

При проведении расчетов нужно учитывать:

объем земляных работ, подготовка траншей для труб;
закупка песка и щебня и транспортировка их к объекту;
приобретение пластиковых труб и геотекстиля для их утепления;
засыпка земли и вывоз, оставшегося грунта с участка.

Если нет определенных знаний, то этап проектирования лучше доверить специалистам. Они оценивают уровень подземных вод, глубину их залегания, объем расхода воды жильцов дома за день и другие важные факторы.

Монтажные работы по организации полей проводятся в несколько этапов:

подготовка котлованов для труб-распылителей. Толщина траншеи не должна быть меньше 1 м. На дне располагают смесь из гравия и песка (высотой 10 см). Сверху на нее выкладывают щебень (толщина 40 см), через который проходят изделия с отверстиями. На самом нижнем дне должен быть грунт, слоем 10 см, для обеспечения хорошего прохождения влаги;

Фото: подготовка котлованов для труб-распылителей

подготовка труб. Для вторичной очистки выбирают дренажные трубы или перфорированные канализационные. Это специальные изделия с отверстиями, которые расположены таким образом, чтобы обеспечить эффективную фильтрацию и равномерное распределение стоковых вод;

Фото: выбираем перфорированные канализационные трубы

утепление. Сверху на изделия укладывают геотекстиль, который защищает систему от промерзания при низких температурах и не дают им засорится;

Фото: утепление труб и засыпка траншеи

засыпка траншей. Выполняют ее землей, предварительно накопанной на участке.

В зависимости от типа почвы меняется нагрузка на оросительную систему. На песчаных грунтах 1 метр труб способен принять в день 30 л жидкости, на супесчаных – 15 л воды. На суглинистых почвах количество обрабатываемых отходов еще больше снижается.

Важно! Этот фактор необходимо учесть при оборудовании полей фильтрации. Чтобы система функционировала, удлиняют трубопровод и увеличивают толщину щебня

Правильный подход к монтажу поможет создать эффективную систему, очищающую в сутки большой объем отходов. К плюсам полей фильтрации относят нетребовательность к окружающей среде и отсутствие химических средств для обеззараживания стоковых вод.

Как правильно рассчитать поле аэрации?

Для максимально эффективной работы полей нужно сделать проект работ, в котором будут отображаться общие размеры участка. Для расчета этих размеров нужно приплюсовать показатели полезной и дополнительной площади. Первый показатель является площадью орошения, второй показатель состоит из:

ограждающих валиков;
осушительных и разводящих выемок;
дорог и усадьб;
дополнительных участков, которые используются в период, когда не производится орошение.

прокладка труб для самодельного поля фильтрации

В обязательном порядке учитывается рельеф территории, поскольку в определенных случаях полезная площадь может увеличиться до 50%.

Если септик делается без полей фильтрации

Сегодня можно купить септик, обустроенный дополнительным отсеком, в котором находится керамзит. Такая особенность предлагает исключить необходимость устройства полей фильтрации, при этом стоки сразу выводятся дренажную яму или землю.

Для установки такого септика без ущерба внешнему виду участка, его крышу можно декорировать разными способами.

Несмотря на существенные преимущества, есть несколько важных недостатков, а именно:

достаточно быстро проходит немалый объём стоков;
изготовители не гарантируют, что этот объём будет обладать необходимыми параметрами для сброса воды в грунт.

Сколько обойдется устройство полей фильтрации?

Выполняя приблизительные подсчёты, нужно обязательно брать во внимание:

объём землеройных работ, при которых также осуществляется выемка грунта, исходя из уровня его замерзания;
закупку необходимого количества песка и щебени, при этом прибавляют цену услуги доставки этих материалов;
цену пластиковых труб, а также стоимость монтажных работ;
стоимость геотекстиля;
необходимость вывоза грунта после монтажа полей фильтрации.

Кроме этого перечня придётся потратиться на составление проекта, поскольку этими работами должны заниматься специалисты. В худшем случае систему со временем придётся переделывать, что повлечет за собой дополнительные финансовые затраты.

Правила обслуживания септика

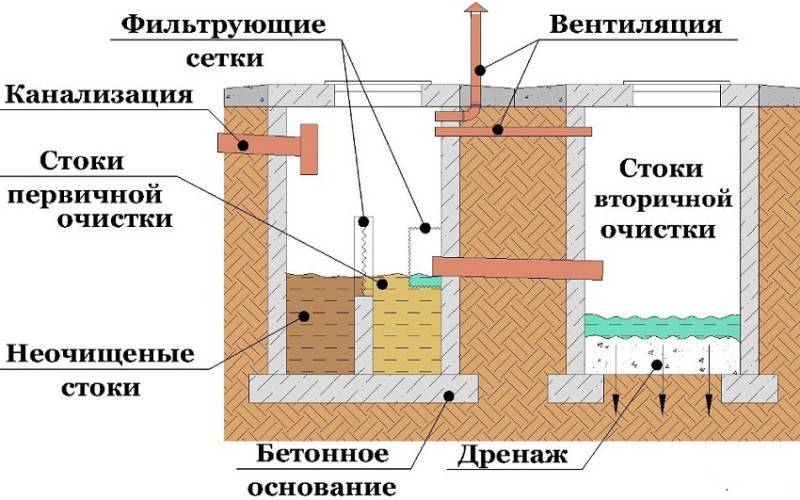

Очищенные в септике стоки подвергаются доочистке в фильтрующем колодце или на поле фильтрации. После установки септика его необходимо очищать, в среднем один два раза в год, вызывая ассенизационную технику. Через несколько лет (5-10) необходимо менять поле фильтрации. Чтобы оттянуть этот процесс, при обустройстве системы фильтрации необходимо каждый слой песка и щебня оборачивать геотекстилем. Он препятствует заиливанию поля фильтрации.

Если вы все еще сомневаетесь, выберите септик для дачи без откачки. Он состоит из нескольких камер последовательно соединенных между собой. На выходе получается жидкость пригодная для технических нужд без применения доочистки. Раз в год ил, образующийся на дне камер, откачивается бытовым насосом.

Из какого материала строить септик?

Прежде чем строить септик для дачи своими руками необходимо выбрать материал для изготовления сливной ямы септика. Именно от этого зависит стоимость затрат и трудоемкость процесса. Есть четыре основных материала, из которых можно выбрать подходящий:

пластик;
кирпич;
сборный железобетон;
монолитный бетон.

Пластиковый готовый вариант

В продаже имеются уже полностью готовые конструкции пластиковых септиков. Остается лишь правильно установить изделие. Недешевая стоимость пластикового септика окупается его надежностью и долговечностью. Но ввиду того, что стенки септика из пластика, они плохо противостоят давлению грунта. А в местах с высоким уровнем грунтовых вод конструкция подвергается действию выталкивающей силы.

Пример двухкамерного пластикового септика от передового производителя

Она, конечно, не вытолкнет септик полностью из земли, но колебания септика с изменением уровня подземных источников приводит к разгерметизации соединений и наклону канализации под неправильным углом. Чтобы избежать подобных неприятностей пластиковый септик подвергают бетонированию, что приводит к дополнительным растратам.

Оправдано ли использование кирпича?

Внешне такое изделие напоминает полностью герметичный колодец с прямоугольным или круглым сечением. Стенки конструкции выкладывают в один слой как при кладке любой стены. При этом сначала надо сделать фундамент. Он может быть не таким прочным как для дома, но достаточно надежным.

В зависимости от необходимого диаметра и объема септика подбирается необходимое количество кирпичей (можно использовать и их половинки при выкладывании малого радиуса)

Для строительства желательно использовать клинкерный кирпич. Он имеет достаточную прочность и большой срок службы. После постройки стенки кирпичного септика снаружи обрабатывают гидроизоляционной проникающей мастикой, а внутри цементным раствором. Стоимость такой конструкции относительно недорога.

Железобетонные сборные конструкции

Сборный железобетон хорошо зарекомендовал себя при обустройстве однокамерных септиков. Бетонные изделия заводского изготовления имеют высокую прочность. Стенки таких конструкций получаются плотными, стойкими к эрозии и водонепроницаемыми.

Септик из сборного железобетона можно построить буквально за один день. Необходима только техника для рытья котлована. В отличие от пластиковых конструкций железобетонным не страшно давление грунта.

Монолитные бетонные септики

Для строительства двухкамерных септиков иногда использую монолитный бетон. Устройство опалубки и последующая заливка бетоном довольно трудоемкий процесс. К тому же после заливки необходимо дождаться полного застывания бетона и только потом сооружать перекрытие. Поэтому при выборе между монолитными конструкциями и кирпичом предпочтение отдают последнему.

Монолитный двухкамерный бетонный септик — трудозатратно, но надежно

Как происходить фильтрация стоков?

Сточные воды, попадая в систему канализации, а затем в септик, проходят несколько этапов фильтрации:

стоки попадают в первый отдел септика, где отстаивается жидкость. Этот отдел оснащен специальной мембраной, которая не пропускает внутрь газы и пену;
под давлением новых стоков очищенная жидкость поступает в следующий отдел септика, где под действием специальных веществ расщепляются примеси. Эти примеси, реагируя с химическими веществами, переходят в взвешенное состояние;
в последнем отделе септика взвешенные примеси выпадают в осадок, а очищенная жидкость перетекает в распределительный колодец, а дальше в дрены.

Статья по теме: Подключение интернет розетки RJ-45 и обжим коннектора

Особую роль в процессе очистки стоков играют анаэробные бактерии, о которых говорилось выше. Они вводятся в септик в составе специальных средств и обеспечивают высокий уровень очистки. Кроме того, эти бактерии выполняют и защитную функцию, оберегая систему от заиливания.

Обратите внимание, что септик далеко не всегда может полностью расщепить все примеси – некоторые из них накапливаются в нем, понижая эффективность его работы. Для очистки септика он должен иметь люк, через который и удаляются остатки примесей с помощью ассенизаторской машины

О наличии подъезда к септику тоже нужно подумать заранее, еще при выборе его места расположения.

Для нормальной работы септика нужно свести к минимуму попадание в него дождевой воды, нерастворимых примесей, токсических веществ, в том числе и хлора. Все они могут значительно повлиять на работу септика, сократив срок его службы.

Самые лучшие посты

«Светлая история на срезе бутылки»
Маска медведя своими руками на голову из бумаги и фетра
3D картина из бумаги со светодиодной подсветкой
Пластиковые панели для стен, как способ украсить любое помещение
Самодельные табуретки из дерева
Как сплести единорога из резинок на станке: схема лумигуруми с видео
Кровать в японском стиле своими руками: чертеж и обработка заготовок
Как сшить юбку из платья

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

Почвенная полевая фильтрация
Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Поле фильтрации как система доочистки соковых вод: Обзор +Видео
