Как утеплить насос
Если владелец дачного или загородного дома не будет проводить в нём зиму, то конструкцию насоса и всего водопровода необходимо тщательно законсервировать.
- Главное преимущество подобной манипуляции заключается в удаление остатков жидкости из замкнутой сети, что позволит избежать размерзания агрегатных узлов или появление трещин на поверхности резиновых и пластиковых элементов.
- Для этого необходимо соорудить краны, обеспечивающие слив воды. Если в конструкции предусмотрен обратный клапан, то в системе подачи возможно осуществить перемещение влаги обратно в район шахты.
Если насосная станция будет находиться зимой в шахте, то каркас оборудования может покрыться толстым слоем из извести и ила. К поверхности стенок необходимо зафиксировать облегчённый каркас из деревянных досок.
В районе стыков используют монтажную пену. Таким образом удается предотвратить возможность размерзания пластика и резины при резких перепадах температурного режима.
Прокачка сооружений на глине
Перед началом прокачки необходимо уложить гравийный фильтр
С особой осторожностью стоит относиться к прокачке колодцев в глине. Глина работает совсем не так, как большинство других пород
Она проникает в водоносный горизонт и надолго задерживается в жидкости. Именно поэтому многие владельцы таких колодцев смиряются с мутной водой. Однако очистить такую воду прокачкой всё же можно. Просто для этого понадобится больше времени.
Чтобы прокачать колодец на глине, необходимо установить насосное приспособление и откачать 75 % объёма воды. На это может уйти несколько часов или даже дней. После этого стоит дождаться очищения воды и достижения необходимого дебета. Прокачка водозабора на глиняном плывуне более сложная, чем на глине.
В каких случаях насос в колодце круглый год
Для подачи воды из колодца могут использоваться два типа насосного оборудования – погружные насосы и поверхностные. Погружные, как ясно из названия опускаются вглубь колодца, и подвешиваются на определённой высоте от дна. Такая техника предназначена для круглогодичной работы, и доставать её на зиму вовсе не обязательно.
Поверхностные насосы устанавливаются поверх скважины, а закачка и подъём осуществляется при помощи шлангов или труб. Основную опасность для насосной техники в зимнее время представляет заморозка воды внутри труб, шлангов, в демпфере-накопителе и в полостях самого насоса. Превращаясь в лёд, вода способна разрушить механизм, разорвать трубки и накопительный бак.
Способы устройства зимнего водопровода
Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:
- Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
- Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.
Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.
Ниже глубины промерзания
Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.
Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.
На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.
Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.
Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.
Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе
Кроме проблемы с выбором труб, такой способ устройства зимнего водопровода имеет ещё несколько недостатков:
- при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
- сложность поиска поврежденного участка трубопровода;
- вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.
Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.
Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.
При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине
Утепление водопровода
При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.
Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.
Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.
Какой утеплитель использовать? Здесь возможны два варианта:
- жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
- мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).
При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции
Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.
Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.
Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб
Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.
Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.
Консервация уличного водопровода
Уличный бытовой водопровод в подавляющем большинстве случаев прокладывают из длинных отрезков полиэтиленовых ПНД труб, технические характеристики которых регламентированы ГОСТ 18599-2001. Согласно приведенному документу, рабочей температурой труб из ПНД для хозяйственно-питьевого назначения является диапазон от 0 до +40 °С (стандартное значение + 20 °С), при этом они должны выдерживать номинальное давление не менее 25 Бар.
Учитывая, что обычно полиэтиленовый водопровод прокладывают под землей на глубине ниже промерзания, при отсутствии внутри воды ему не грозит разрушение оболочки ни при каких погодных условиях, следовательно, он не нуждается в консервации.
Теоретически возможно нахождение труб ПНД на поверхности зимой в открытых кессонных ямах и колодцах в условиях Крайнего Севера при очень низких температурах, в этом случае для их защиты от окружающей среды отлично подойдет любой трубчатый утеплитель из вспененного полиэтилена или каучука – Джермафлекс, Порилекс, Energoflex, Вилатерм.
Но при этом следует учитывать, что любой теплоизолятор лишь замедляет процессы замерзания, а не останавливает их. Поэтому при длительном отсутствии хозяев надежно защитить любой наружный трубопровод от мороза можно лишь с помощью электрического нагревательного (саморегулирующего) кабеля, работающего в автоматическом режиме. Его привязывают к трубе или размещают внутри, используя модификации из пищевых полимеров.

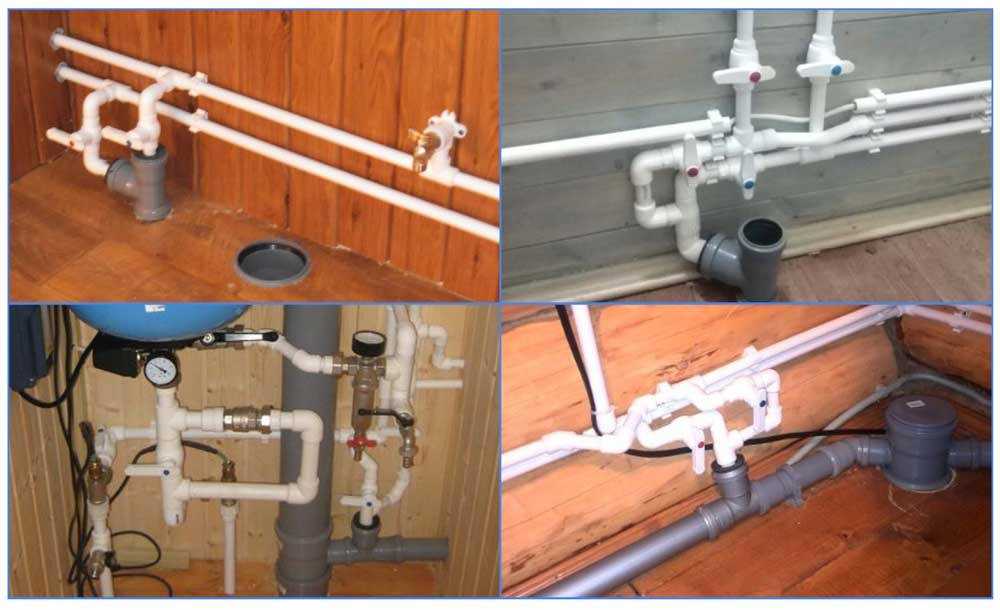

Рис. 10 Примеры организации зимнего слива в канализацию внутри дома
Как утеплить скважину на зиму своими руками на этапе монтажа
В водозаборных скважинах чаще всего используются пластиковые, а не металлические трубы, которые более теплопроводны. Предпочтение, отдаваемое изделиям из полиэтилена с низким давлением (ПНД), объясняется еще и тем, что их проще утеплить.
Для экономии тепла поверхностный насос в кессонном колодце защищается снаружи пенопластом или пеноплексом. Для еще большей теплоизоляции сооружение можно покрыть изнутри мягким самоклеящимся пенофолом.
Варианты и способы утепления различных скважин
При использовании погружного насоса, адаптер которого находится на уровне, где грунт промерзает, устье скважины накрывают термоизолятором. Если он расположен ближе к поверхности, то можно пробросить электрический кабель. Он обеспечит подогрев воды в напорной трубе.
Электрический кабель подогрев воды в трубе.
Установка утеплителя
Для укладки пенополиуретана, пенопласта и экструдированного пенополистирола понадобятся жесткие скорлупы, их использование позволяет не допустить появления мостиков холода. Конструкция состоит из нескольких сегментов, которые при монтаже вставляют друг в друга. Фиксация элементов осуществляется на клей, его можно заменить стяжками или липкой лентой.
Утепление скважины с кессоном
Кессон для скважины делают из кирпича или путем заливки бетона в опалубку. Также можно приобрести готовые изделия из пластика или стальных листов. Утеплитель укладывают снаружи, при этом необходимо обеспечить вентиляцию камеры. В качестве входного люка используют пластиковую крышку, ее герметизируют. Сверху колодец накрывают теплоизолирующим материалом.
Утепление скважины без кессона
Если скважина без кессона, вокруг обсадной колонны снимают землю, затем сооружают каркас, опуская его вниз до уровня промерзания грунта. Конструкцию сбивают из досок или устанавливают вместо нее пластиковую трубу большого диаметра.
Внутри ее заполняют керамзитом. Вместо него можно использовать пеноматериал в листах или в виде крошки. Если принято решение положить стекловату, нужно защитить ее от воздействия влаги.
Скважину без кессона утепляем вокруг обсадной колонны.
Как подготовить скважину к утеплению
Подготовительные работы начинают с расчетов. Нужно проанализировать все данные, от которых зависит технология процедуры. Первым делом учитывают климатические условия местности.
Способ подготовки к утеплению зависит от климатических условий местности и частоты пользования водоснабжением
Анализируя климатические условия, выясняют:
- глубину промерзания почвы зимой;
- среднегодовой показатель температуры;
- продолжительность зимы и самые низкие температуры, характерные для местности в холодное время года.
Важно знать глубину водяного зеркала, не располагается ли оно выше уровня промерзания почвы
Внимание! Во время анализа климатических условий узнают глубину расположения грунтовых вод. Если они с приходом потепления на улице весной способны затопить скважину, одновременно с утеплением нужно принять меры гидроизоляции
Следующим этапом подготовки проводят анализ режима пользования скважиной:
- При круглогодичном водоснабжении вода постоянно движется внутри системы. Риск ее замерзания зимой снижается. Достаточно для утепления скважины и водопровода в частном доме уложить внутрь короба идущий по улице трубопровод, поставить оголовок над источником.
- При периодическом водоснабжении в момент простоя вода способна замерзнуть внутри трубопровода, проходящего по улице. Риску подвергается насосное оборудование и автоматика внутри холодного кессона. Здесь дополнительно по коробу можно проложить греющий кабель. Включать его зимой, когда происходит этот момент простоя.
- При не пользовании водоснабжением зимой, идущий по улице трубопровод надежно утепляют. Источник воды консервируют, теплоизоляцию закладывают на глубину промерзания грунта.
Подготовка к консервации требует четкого выполнения всех мероприятий. В первую очередь с системы полностью сливают воду. Ее не должно остаться даже в бойлере, бачке унитаза и других бытовых приборах. Насосное оборудование с автоматикой продувают высоким давлением воздуха. Если водоснабжение осуществлялось погружным насосом, его можно оставить внутри скважины. Зимой он не нуждается в воде.
Как выбирать насос для частного дома
При выборе насоса надо изучить его технические характеристики, а именно:
- Производительность, то есть количество воды, которое насос качает в минуту или в час. В идеале воды должно хватать, даже если одновременно открыть все краны в доме и спустить воду из сливного бачка в унитазе. Обычно для частного дома достаточно насоса производительностью 1,5—2 м 3 /ч.
- Высота подъема воды. Насос должен не только поднять воду из скважины или колодца, но и доставить ее до самой высокой точки в доме — например, до душа на третьем этаже. При этом напор не должен упасть. Для частного дома с колодцем обычно хватает насоса с высотой подъема 30—40 метров. Если же речь идет о скважине, могут понадобиться модели с большим напором.
- Потребляемая мощность. Это количество электроэнергии, которое будет съедать насос. Как правило, простые модели насосов расходуют менее 1 кВт.
Насосы делятся на два больших вида: поверхностные и погружные. Первые всасывают воду с небольшой глубины через шланг, вторые нужно опускать в толщу воды. Насосы для скважины и колодца различаются: скважинные узкие и похожи на цилиндр. Нет проблем использовать скважинный насос и для колодца, а вот наоборот не получится.
Помимо технических характеристик, обратите внимание на стоимость установки и сложность обслуживания разных насосов. К примеру, установка любого скважинного насоса стоит не менее 4500 Р
Примерно в такую же сумму обойдется монтаж погружного насоса в колодец, если насос будет там постоянно. Насосную станцию установить дешевле — это стоит от 3500 Р , но есть и довольно простые устройства, которые можно смонтировать самостоятельно. Самому несложно организовать и разные временные схемы с насосами для полива грядок или для летнего водоснабжения дачи.
Производители
Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:
- В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
- Малыши производятся и в Климовске Московской области.
- В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
- В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
- Агрегаты Ручеек выпускают в Могилеве (Беларусь).
Остальные марки — китайские. Как определить{q} Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.
Последовательность этапов консервации скважины на зиму
Законсервировать скважину на зиму довольно просто, вы можете сделать это своими руками, самостоятельно.Подготовку к зимней консервации системы, если вы не собираетесь её эксплуатировать зимой, начинают в теплое и сухое время года, не позже сентября. Этапы консервации скважины на зиму включают следующие обязательные действия:
- выключаем подачу воды;
- сливаем воду через патрубки или краны, размещенные в нижних точках каждой развязки трубопровода. Для продувки системы можно использовать компрессор;
- удаляем остатки воды из сантехнических приборов;
- если имеется бойлер, то необходимо освободить его от воды через встроенный сливной патрубок, и заодно отсоединить водопитающие шланги;
- насосную станцию отключаем от водопровода и после слива продуваем воздухом;
- демонтируем проложенные над землей поливочные трубы, благо современные конструкции зачастую позволяют сделать это без особых осложнений;
- погружной насос отключаем от электричества и оставляем в скважине, с ним ничего не произойдет: он находится ниже точки промерзания;
- открываем обратный клапан, сливаем таким образом воду в скважину.
Что такое консервация системы водоочистки?
Какое обслуживание требуется водоочистному оборудованию зимой? Первым требованием будет являться температурный режим (для большей части оборудования условия аналогичные). В зимний период в строении или техническом помещении, где находится водоочиститель, необходимо позаботиться о поддержании плюсовой температуры.
Вода, находящаяся внутри фильтров и трубопровода, при замерзании увеличивается в объеме — расширяется. В таком состоянии она способна привести в негодность систему водоснабжения. Но одного правильного температурного режима недостаточно, необходимо обеспечить определенное техническое обслуживание самих фильтров — непосредственно консервацию.
Обслуживание фильтров со сменными картриджами
Это достаточно простое устройство, устанавливаемое на входной трубе водопровода или под раковиной — на нем еще смонтирован специальный кран для водоотбора.
Алгоритм действий:
Отключите водоподачу. Если водоснабжение у вас центральное, закройте вентиль входного трубопровода (нередко он находится в распределительном колодце, внутри). Если ваш дом снабжается из скважины, отключите электропитание насоса и откройте вентиль на улице (тот, что используете для полива сада и огорода).
Откройте домашние краны и слейте воду из всех водонагревателей, бойлеров и прочей техники. Сливается как горячая, так и холодная.

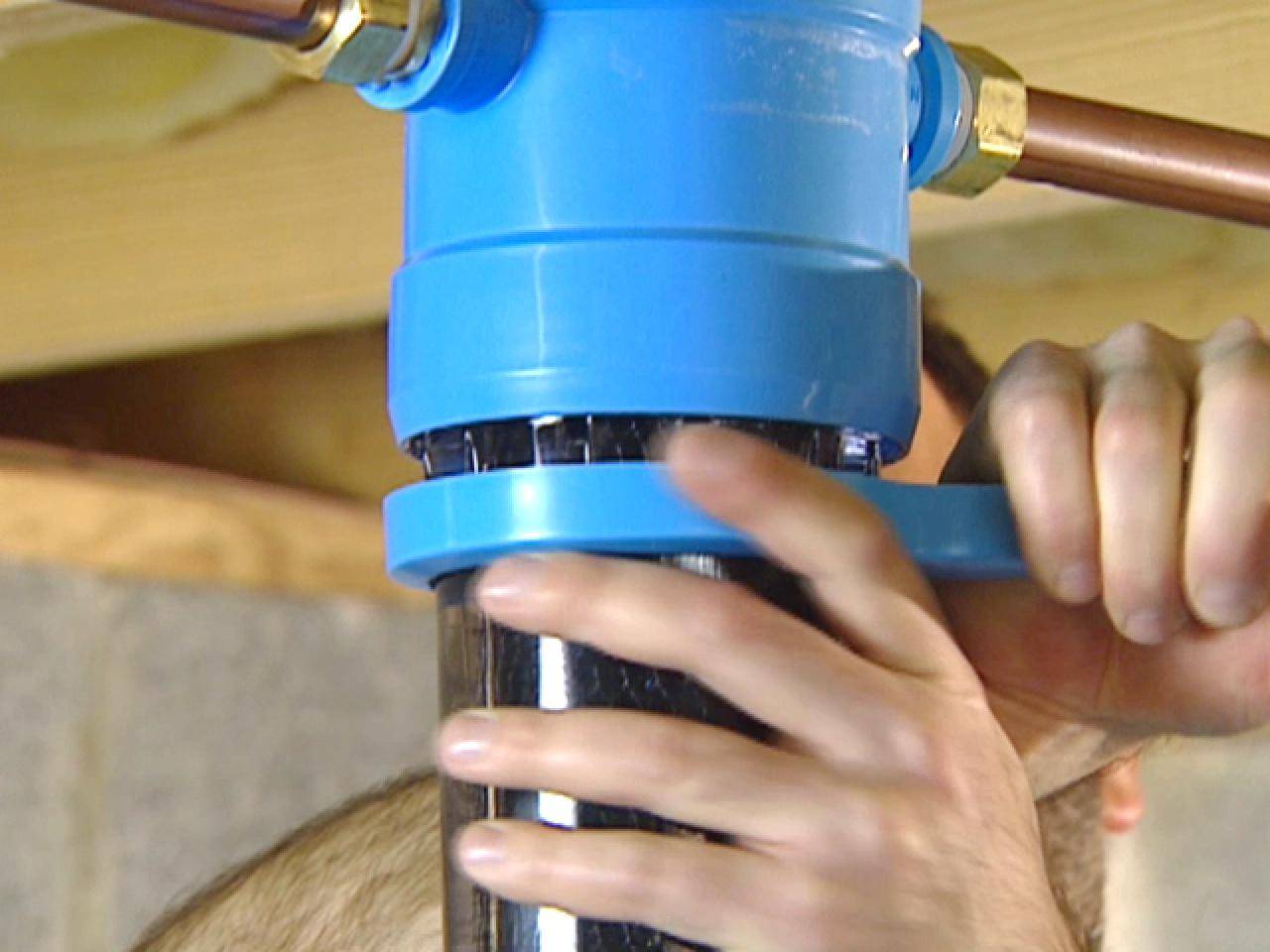

Слив жидкость и сбросив давление, можете извлекать картридж. Открутите колбу прибора от крышки-фильтродержателя и достаньте картридж. До наступления следующего садово-огородного сезона можете оставить прибор разобранным.
Главное, что сделано для безопасности водоочистителя — слита жидкость, теперь он не испортится даже в морозы.

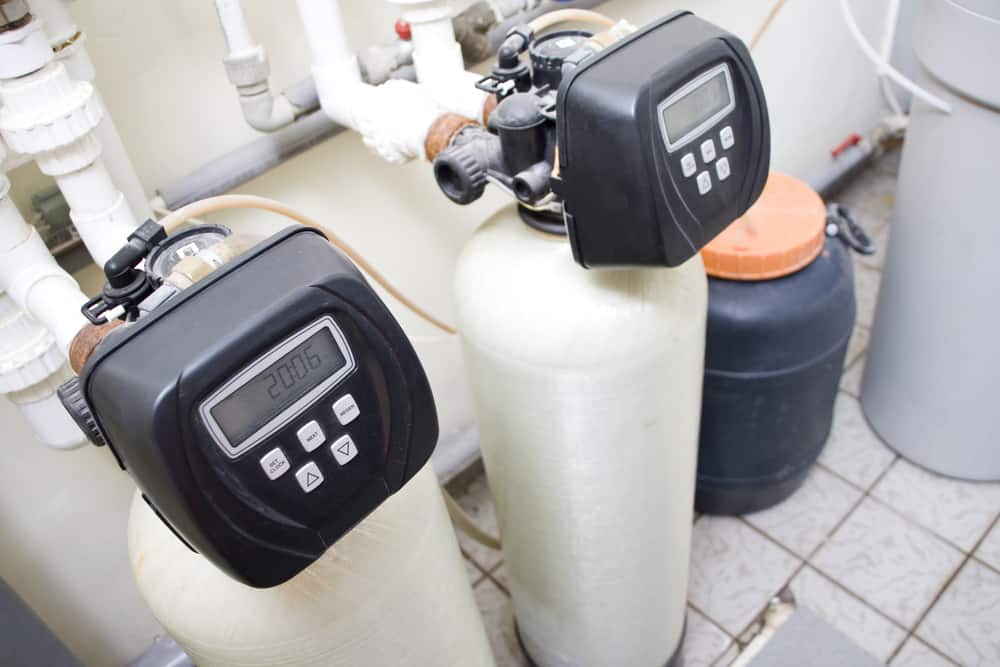

Консервация фильтров для очистки воды в стационарном напорном оборудовании
Баллонную напорную систему законсервировать несколько сложнее, используемую для водоочистки всего дома, законсервировать чуть сложнее, но это тоже необходимое действие для ее безопасности.
Ваши дальнейшие действия:
Осуществите тщательную промывку фильтрующей загрузки засыпного фильтра. К управляющему клапану прилагается инструкция, где подробно расписано, как это сделать.
Сделайте то же, что требовалось для консервации обычных картриджных приборов — остановите подачу воды в дом, слейте ее из всех точек водоразбора, сбрасывая давление.
Отключите кабель управляющего клапана от электропитания, чтобы обесточить устройство.
Отсоедините водоочиститель от трубопровода — открутите от фильтра вход и выход, отсоедините дренажный трубопровод.
Далее нужно действовать по-разному в зависимости от типа устройства. Если это мини-система кабинетного типа, очистите солевой контейнер от остатков соли и просто наклоните ее так, чтобы входные отверстия оказались над тазиком или ведром — вода сольется. Подержите устройство в наклонном положении, чтобы жидкость удалилась из него без остатка. Обычно мини-системы компактны и весят немного — после слива отправьте ее в помещение с плюсовой температурой. Зимой ее можно хранить и дома, и в гараже, и на теплом цокольном этаже.
Но напорную баллонную систему с высокой производительностью не отправишь «зимовать» в гараж — в багажник авто она не влезет, да и масса у нее значительно превышает массу мини-систем.
Как «зимовать» напорной системе?
Существует рекомендация: обеспечить в помещении, где смонтировано устройство, нужный температурный режим с помощью электрического обогревателя. Но в этом решении сразу 2 минуса: во-первых, зимой в дачной местности возможны периодические отключения или перебои с электропитанием, в результате баллон замерзнет и «порвется». Во-вторых, оставлять даже самый безопасный электрообогреватель без присмотра — создавать пожароопасную ситуацию.
Имеет ли смысл попытаться слить всю жидкость с баллона с помощью помещения его в наклонное положение и выдувания воздухом? Это можно сделать, но необходимо уложить корпус в горизонтальное положение и предусмотреть наклон в сторону управляющего клапана. Так с фильтрующего материала стечет больше жидкости, что, возможно, предупредит ее последующее замерзание и разрыв баллона. Но и этот вариант не гарантирует полной безопасности водоочистителя. Посудите сами: практически невозможно полностью удалить воду из корпуса с полной загрузкой фильтрующим материалом и весом 50-100 кг. Или внутри фильтрующего материала, или в управляющем клапане могут задержаться остатки жидкости — вот они-то, стоит температуре существенно понизиться, замерзнут. В итоге «порвется» или корпус, или блок управления. Так себе перспектива — менять оборудование в следующем сезоне.
Простой поверхностный насос
Сколько стоит: в среднем 5000—15 000 Р , но есть модели до 50 000 Р В какой ситуации покупать: когда колодец близко и он неглубокий — например, такой насос удобно использовать летом на даче Плюсы: легко установить и обслуживать; хорошая производительность; сложнее украсть насос, если он в доме Минусы: не подходит для скважин и колодцев глубже 7—8 м ; сильно шумит
Такой насос не погружают в колодец или скважину, а устанавливают внутри дома или в специальном кессоне. Часто поверхностные насосы продаются вместе с дополнительным оборудованием и называются насосными станциями: например, в комплект может входить реле давления, чтобы включать и отключать насос автоматически, или гидроаккумулятор — емкость с водой, которая защищает насос от частого включения и компенсирует перепады давления.
Поверхностные насосы гарантированно поднимают воду на 8—9 метров. Будьте внимательны с расчетом: нужно учитывать не только расстояние от земли до воды, но и разводку труб до насоса. Например, глубина воды в колодце — 7 метров, а насосная станция располагается в 30 метрах от колодца. По нормам, на каждых 10 метрах горизонтального трубопровода давление падает на 1 метр водяного столба. Таким образом, общая высота подъема воды в нашем случае — 10 метров: поверхностный насос с этим не справится.
Источник статьи: http://journal.tinkoff.ru/list/water-pump/
Консервация колодца на зиму
Для подготовки дачи к зиме насос из колодца требуется убрать, систему освободить от воды. Если оставить помпу на зиму, она может замерзнуть или ее украдут. Подготовка колодца к зиме заключается в утеплении. Если в нем замерзает вода, шахта повреждается. При плохой гидроизоляции между стыками железобетонных колец образуется ледяная пробка. Ствол в этом случае перекашивается, потребуется ремонт.
Вероятность замерзания колодца зависит от его глубины — чем ниже уровень воды, тем меньше такая возможность. Если сооружение в низине, где водоносный пласт в 1-2 м от поверхности, колодец промерзает через стенки ствола. Если он из дерева, то мороз не страшен. Но большинство шахт сейчас железобетонные, риск замерзания больше.
Утепляют прежде всего ствол колодца на входе. Хорошо надстроить оголовок, который также защитит от снега, листьев. Самый теплый материал — деревянный сруб с крышей. Если используют МДФ, тонкие доски, требуется дополнительное утепление термоизоляционными материалами.
На зимний период в ствол можно установить утеплительную крышку. Ее место — ниже промерзания почвы, но выше воды.
Изготовление несложное:
- Из фанеры вырезают 2 диска по внутреннему размеру шахты. Нижний покрывают водостойкой краской, оборачивают пленкой, чтобы предохранить от гниения.
- Подвешивают диск в стволе на тросах. Сверху укладывают теплоизолятор.
- Второй диск опускают, чтобы не доходил до утеплителя на 0,5 м. На нем еще слой теплоизоляционного материала. Между фанерными дисками образуется воздушная прослойка, повышающая качество утепления.
Если вода близко к поверхности, она обязательно зимой замерзнет. Утепление входа не принесет желаемого результата — холод проникнет сквозь стенки.
Поступают таким образом:
- вокруг шахты на глубину 1 м роют котлован шириной 0,5 м;
- оборачивают верхнее кольцо утеплителем;
- траншею засыпают слоем щебенки толщиной 0,5 м;
- сверху забрасывают землей.
Подготовленный к зиме колодец весной сразу готов к эксплуатации. В него опускают насос, подключают к водопроводу и электричеству, начинают пользоваться.
