Характеристки песколовок для очистки сточных вод

Горизонтальные песколовки с круговым движением воды

Горизонтальные песколовки с круговым движением воды применяются для удаления частиц песка крупнее 0,2-0,25 мм, рекомендуются при производительности станции до 100 тыс. м3/сут. Как правило, предусматривается установка 2-4 песколовок с общими камерами распределения воды.

Преимущество этого типа песколовок заключается в отсутствии устройств для сбора песка, так как последний оседает и накапливается в конической части песколовки. Удаление песка производится не реже одного раза в двое суток эрлифтом или гидроэлеватором.

В кольцевых лотках песколовок поддерживаются скорости 0,15-0,30 м/с; продолжительность пребывания воды в лотке — не менее 30 с. Постоянная скорость воды при колебаниях ее расходов обеспечивается установкой в сборном канале за песколовками регулирующего водослива с широким порогом без донного выступа или пропорционального водослива.

Схема песколовки приведена на рис. 3.1.

При проектировании известны максимальный и минимальный часовые расходы воды и приведенное количество жителей.

При расчете задают количество песколовок и минимальный диаметр частиц песка, задерживаемого песколовкой. Порядок расчета приведен в табл. 3.1.

Рис. 3.1. Горизонтальная песколовка с круговым движением воды: 1 — гидроэлеватор; 2 — щитовой затвор; 3 — камера переключения; 4 — подводящий лоток; 5 — отводящий лоток; 6 — пульпопровод; 7 — трубопровод рабочей воды; 8 — устройство для сбора нефти; 9 — нефтепровод; 10 — полупогруженный щит; 11 — распределительная камера

Порядок расчета горизонтальных песколовок с круговым движением воды

Расчетная величина и размерность

Формула или значение

Максимальная производительность одной песколовки, м3/ч

Максимальный часовой расход сточных вод, м3/ч

— по исходным данным

Количество песколовок, шт.

Формула или значение

Диаметр песколовки, м

Ds — рекомендуется принимать по табл. 3.1.1 в зависимости от qs и минимального диаметра частиц песка, задерживаемого песколовкой dп, мм

Ориентировочная производительность песколовок qs с круговым движением воды, м3/ч

Примечания. 1. Таблица составлена для скорости V = 0,3 м/с.

2. Промежуточные значения получаются интерполяцией

Ширина отстойного лотка песколовки, м

принимается по табл. 3.1.1

Рабочая глубина воды, м

Площадь живого сечения лотка, м2

Скорость движения воды в лотке, м/с

Vs = 0,15-0,30; принимается обычно Vs = 0,3 м/с

Длина лотка по его оси, м

Диаметр лотка по его оси, м

Задерживающая способность песколовки, с/мм

Гидравлическая крупность, мм/с

U0 = 18,7 мм/с при dп = 0,20 мм

U0 = 24,2 мм/с при dп = 0,25 мм

Ks = 1,7 при dп = 0,20 мм

Ks = 1,3 при dп = 0,25 мм

Полная высота лотка, м

Формула или значение

Высота треугольной части лотка, м

Угол наклона стенки лотка, град

Высота прямоугольной подводной части лотка, м

Высота от уровня воды до борта, м

Высота конической части песколовки, м

Диаметр нижнего основания, м

d = 0,40,6 принимается

Полная высота песколовки, м

Рабочая высота конической части, м

Рабочий объем конической части, м3

Диаметр конической части по максимально допустимому

Количество песка, накапливающегося между чистками, м3

Приведенное количество жителей, чел.

Nпр1 — по исходным данным

Виды пескоуловителей для ливневки

Существуют различные виды пескоуловителей, которые различаются материалами изготовления и конструкцией.

Пескоуловители для обеспечения работы ливневой канализации классифицируются по нескольким параметрам, которые будут рассмотрены ниже.

Конструкция

1. Устройство вертикального типа. Обычно изготавливается в форме вытянутого цилиндра. Твердые взвеси сами оседают на дно, а очищенная от них вода протекает через выходной патрубок. Отличаются большой вместимостью резервуара. Применяются преимущественно на объектах промышленного значения.
2. Устройство горизонтального типа. Конструкция располагается горизонтально и состоят из двух частей. В первой части вода свободно перемещается по прямой или по кругу, а во второй части происходит отложение осадка. Это наиболее распространенный вид отстойника, применяемый повсеместно, в том числе в индивидуальном строительстве, в частных домах.
3. Тангенциальный пескосборник. Это круглая конструкция, в которую вода подводится по касательной. В круглом резервуаре она закручивается, а всевозможные примеси под действием центробежной силы оседают на стенках камеры. Оттуда они, под своим весом, опускаются на дно. Данный вид уловителей песка не очень распространен в отечественном строительстве, в отличие от Европы.
4. Аэрируемый уловитель. Такие устройства часто применяются на пищевых производствах, где протекающая в сток вода имеет повышенную степень жирности. Внутри такого канализационного пескоуловителя проходит аэратор, насыщающий воду воздухом. Это обеспечивает лучшее трение частичек песка между собой и их лучшую очистку. Вода также лучше очищается от жировых составляющих, которые увлекаются на дно твердыми частицами.

Промышленный пескоуловитель Salher

Материал изготовления

Ловушки для водоотвода могут изготавливаться из различных материалов:

1. Бетон. Бетонный пескоуловитель отличается долговечностью и повышенной механической прочностью. Однако его значительный вес создает трудности при монтаже. Применяются бетонные устройства преимущественно на промышленных объектах (аэродромах, крупных предприятиях, в жилых городских районах). Для монтажа таких конструкций необходимо наличие специальной строительной техники. Бетон часто армируется стекловолокном, которое предотвращает его растрескивание со временем.
2. Полимербетон. Устройства совмещают в себе прочность бетона и легкость пластика, поэтому отличаются максимальной стоимостью. Их успешно применяют на тех объектах, где требуется надежность и высокая прочность, но без применения строительной техники.
3. Пластик. Пескоуловитель для ливневки из пластика является наиболее популярным вариантом для использования в быту. Он имеет небольшой вес, а прочность современного пластика намного выше, нежели была в прежние годы. Такие ловушки можно использовать на любой почве и при любом составе воды. Пластик не коррозирует, легко монтируется. При необходимости конструкцию можно легко демонтировать и перенести на другое место. Устанавливаются вручную.

Рассмотрим наиболее популярные способы их удаления

Однокамерный пескоотделитель представляет собой резервуар с колодцем обслуживания и лестницей. Поток воды, поступающий в верхнюю часть резервуара, гасится перегородкой. Проходя через резервуар, вода движется ламинарно с низкой скоростью. За время движения потока, песок успевает оседать на дно резервуара. Очищенная вода выходит из противоположной верхней части пескоотделителя. Песок, скопившийся на дне резервуара, удаляется механически в рамках регламентного обслуживания. Такая конструкция является наиболее распространенной и эффективно работает при концентрациях взвешенных веществ до 2000 мг/л.

Ливневыые стоки в городах, кроме песка, содержат нерастворенные фракции нефтепродуктов. В таких случаях используют двухкамерные пескоотделители. Резервуар такого пескоотделителя разделен перегородкой с переливным устройством. В одной камере оседает песок, а в другой скапливаются всплывающие нефтепродукты. Двухкамерные пескоуловители оснащаются двумя колодцами обслуживания. Через один удаляется песок, другой служит для удаления нефтепродуктов. Объем резервуара рассчитывается исходя из количества стоков и времени на отстаивания взвеси.

Качество отделения песка во многом зависит от структуры потоков воды в пескоотделителе. Реальный поток воды отличается резкой неравномерностью в различных частях резервуара. На производительность песколовок оказывает состав песка и форма его частиц.

Оценка качества потока жидкости в песколовке производится методами математического трассирования с последующим анализом показателей. Необходимо учитывать, что объем и внутренняя форма, заполняющаяся жидкостью, меняются во времени при неравномерном осаждении песка. Изменяющийся рельеф дна может создавать локальные водовороты и участки со стоячей водой.

При значительной концентрации взвешенных веществ используется тангенциальный пескоотделитель. Принцип его работы основан на центробежной силе, действующей на песок во вращающемся потоке жидкости. Стоки подаются в вертикальный резервуар под острым углом к стенке корпуса. Создается круговой поток жидкости, в котором твердые частицы скапливаются у стенки резервуара. Удаление ила и песчаной взвеси в таких пескоотделителях обычно производят с помощью специальных насосов. Для этого осадок взмучивается при помощи компессора, и насыщенная песком взвесь выкачивается наружу. Сигналом для удаления песка могут служить сигналы датчиков, поступающих в контроллер, который, в свою очередь управляет работой задвижек, насосов и компрессора. Для удаления воды из концентрированной взвеси можно использовать мешковые обезвоживатели осадка. Их конструкция довольно проста. Поток через коллектор распределяется по трубам, к которым прикреплены специальные мешки из тканого материала. Вода проходит через ткань, а песок отфильтровывается и остается в мешках. Обезвоженный песок подлежит утилизации в соответствии с действующими нормативами.

Еще более сложной конструкцией обладают аэрируемые песколовки. Такие сооружения снабжены постоянно действующими аэраторами, системами гидросмыва, гидроэлеваторами, песковым бункером, задвижками и затворами. Система применяется для крупных очистных сооружений и способна работать без остановки на технологическое обслуживание удаление песка происходит непрерывно в процессе эксплуатации. Такие системы используются не только для очистки стоков, но и для добывания песка из взвеси. В этом случае комплекс может содержать оборудование для разделения фракций песка, промывки, хранения, погрузки и транспортировки.

Обычно, пескоотделитель заглубляется в грунт на глубину, соответствующую уровню подводящей линии. Материал корпуса может быть различным, но наилучшими показателями обладает стеклопластик. Такой корпус не подвержен коррозии, прост в транспортировке и монтаже, выдерживает значительные нагрузки. Компания Флотенк специализируется на производстве стеклопластиковых изделий различногоназначения, в том числе и пескоотделителей различных конструкций. В штате Компании большое число специалистов, занимающихся проектированием, расчетом, конструированием и изготовлением очистных систем.

Важно понимать, что в каждом конкретном случае, эффективность работы оборудования будет зависеть от правильного анализа ситуации, грамотного расчета, оптимального выбора оборудования, его качественного изготовления, монтажа и пусконаладки

Монтаж оборудования

Установка тангенциальной песколовки предполагает обустройство бетонного основания и коммутацию к трубопроводам. Монтаж можно выполнить самостоятельно при наличии специалистов по «Инструкции по эксплуатации» или заказать работы в . Наши сотрудники выполнят работы по установке, подключению и пуско-наладку. В процессе ПНО устанавливаются объемы выгрузки осадка. Возможно обучение вашего персонала эксплуатации и обслуживанию установки. На оборудование устанавливается стандартная гарантия в 2 года, можно заключить расширенное соглашение на 5 лет. Сервисные работы в это время выполняются бесплатно, включая экстренные вызовы. Плановое ТО предполагает:

• осмотр;
• ревизию рабочих модулей;
• замену деталей;
• настройку функционала;
• проверку состояния.

Предварительные расчёты и проектирование

Возведение ливнёвки без проведения расчётов – пустая трата денег.

Ведь если установленная простая ливневая система будет плохо работать, то не надо её вообще устанавливать. В то же время на установку слишком мощной ливнёвки нужно потратить немало денег.

Требующиеся для расчётов сведения

При проектировании ливнёвки применяют такие данные:

• усреднённый объём атмосферных осадков, которое зафиксировали метеорологи в конкретном районе. Такие сведения можно найти в СНиПе 2.04.03–85;
• метеорологические сведения о периодичности выпадения дождевых осадков и мощности снега. Такими данными пользуются и при монтаже ливнёвки для отвода талых вод;
• данные о площади водостока — площади кровли. В подобной ситуации в расчёт берут не полную величину, а значение проекции площади в плоскости.

При возведении линейной ливневой системы площадь водостока равна сумме площадей всех водосточных объектов;

Принцип действия канализации в разрезе

сведения о физических характеристиках грунтов, из которых состоит загородный участок.

Также при проведении расчётов обращают внимание на наличие и местонахождение уже возведённых на участке подземных коммуникационных водосточных систем

Вычисление объёма отводимых водостоков

Объём отводимого водостока считают по такой формуле:

Значения поправочного коэффициента, которые применяют в этой формуле, используют на следующих площадках:

• 0,4 — на площадках, которая покрыты щебнем;
• 0,85 — на площадке из бетона;
• 0,95 — на асфальте;
• 1,0 — на крыше.

После определения значений объёма, по СНиПу вычисляют диаметр трубопроводной водосточной системы.

Определение глубины установки каналов

Установку лотков или трубопроводных каналов делают на той же глубине, на которой их устанавливают в том или ином регионе.

Конкретные значения глубины владельцы дач и частных домовладений узнают в строительной фирме или у соседа, который уже поставил ливнёвку на своём участке.

В центральных регионах РФ ливнёвку ставят на глубине 0,3 м, если диаметр лотка равен 50 см как максимум. Железобетонные, металлические или пластиковые водосточные лотки и трубки с большими размерами устанавливают на глубине, равной 0,7 м.

Из-за высокой стоимости проведения земляных работ многие владельцы загородных домов не делают сильных углублений в землю. Кроме того, при устройстве ливнёвки своими руками, нет необходимости закапывать её под землю слишком глубоко.

Согласно ГОСТам, коллекторы и смотровые колодцы ставят на уровне сезонного промерзания, а не ниже. Также эти элементы ливнёвки можно установить выше подобного уровня — при этом коллекторы и смотровые колодцы утепляют геотекстилем и щебёнкой, который защищает ливнёвку от замерзания.

За счёт небольшого углубления существенно снижается сложность монтажа.

В подобной ситуации к водосборным и очистным устройствам водосточной системы под конкретным углом устанавливают ливневые каналы.

Устройство и расположение труб для сточных вод

Соответственно, уровень монтажа места ввода в коллекторный колодец находится ниже уровня установки водосборника или трубки, который отходит от дождеприёмника. При вычислении глубины их монтажа, заранее составляют план монтажа и с учетом уклонов водосточных каналов производят все необходимые расчёты.

Стандарты и нормы уклонов

Согласно ГОСТу, трубки, диаметр которых равен 150 мм, устанавливают под углом, равным 0,008 (величину наклона измеряют в мм/м). Трубки, которые имеют диаметр, равный 200 мм, кладут под углом, равным 0,007.

В зависимости от особенностей территории укладки ливнёвки монтажники немного изменяют значения трубных уклонов.

Уклон, равный 0,02, делают на стыке водосточных каналов и водосборника, потому что в подобном месте увеличивается скорость водостока.

До пескоуловителя вода течёт медленнее, чем на других участках ливнёвки. В подобной ситуации взвешенные частички оседают. В связи с этим угол наклона в этом месте делают самым маленьким.

Водосборники в ливнёвках, имеющих трап с пескоуловителем (сливную воронку), ставят в тех местах, где трубные уклоны пересекаются между собой.

Преимущества и недостатки

Покупка или аренда пескоструйного устройства требует определенных финансовых затрат, и в этом случае многие умельцы стараются сделать агрегат для обработки различных поверхностей самостоятельно.

Если соблюдать последовательность сборки и использовать качественные составляющие, то устройство по своим рабочим параметрам ни в чем не будет уступать профессиональному оборудованию.

Кроме этого, его можно будет дополнительно снабдить рециркуляцией воздуха, что только увеличит возможности самодельного устройства.

Вообще аппараты с рециркуляцией воздуха работают в несколько раз эффективней и обеспечивают более качественную обработку.

На фото, размещенном ниже, можно увидеть вариант самодельного устройства данного типа с рециркуляцией воздуха.

Если имеются минимальные познания в механике, процесс сборки аппарата не займет много времени и позволит сэкономить на покупке пескоструйного агрегата, собранного на заводе.

Добиться по-настоящему качественного результата можно только в том случае, если при сборке аппарата с рециркуляцией будут использованы только качественные составляющие.

Видео ниже поможет при самостоятельной сборке данного агрегата.

Собирая пескоструйный агрегат самостоятельно, не стоит спешить, так как такой аппарат может впоследствии работать неправильно и быстро выйдет из строя.

Особое внимание следует обратить на компрессор. Для данного устройства следует использовать тот компрессор, который способен создать необходимое давление воздуха. То же самое в полной мере относится и к соплу, которое должно быть определенных размеров, а кроме этого, изготовлено только из вольфрамовых материалов

То же самое в полной мере относится и к соплу, которое должно быть определенных размеров, а кроме этого, изготовлено только из вольфрамовых материалов.

По некоторым рабочим параметрам пескоструйное устройство, собранное самостоятельно, может уступать заводским агрегатам, однако на качество обработки это скажется не сильно.

Если данное оборудование требуется для разовой работы, то в этом случае выходом из положения может стать аренда агрегата в любом специализированном центре.

Если позволяют финансовые возможности и аппарат данного типа используется регулярно, в результате чего является необходимым, то лучше всего выбрать заводской пескоструйный аппарат, аналогичный тому, который представлен на фото в начале нашей статьи.

Источник

Скачать

По вопросам подбора оборудования просим обращаться к нашим специалистам в офис компании ООО “Очистные сооружения”

Последние новости

03.04.2020
Все наши сотрудники временно переведены на удаленную работу: связаться с нами вы можете по следующим телефонам: 8 (952)386-38-40 Антон Шипилов; 8 (921) 301-58-91 Дмитрий Мансуров))

05.02.2020
Производственная площадка №2 , открыта в Ленинградской области
Запущена в работу производственная площадка№2,  в Ленинградской области Гатчинский район поселок Сиверский

05.02.2020
Открыта производственная площадка в г. Чебаркуль
Дополнительная производственная площадка открыта в г. Чебаркуль

Каких моделей бывает пескоуловитель для ливневой канализации

При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей

Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве

И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

• пескоуловители вертикального типа;
• пескоуловители горизонтального типа;
• тангенциальный уловитель;
• аэрируемый уловитель песка.

Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.

Вертикальные пескоуловители

Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.

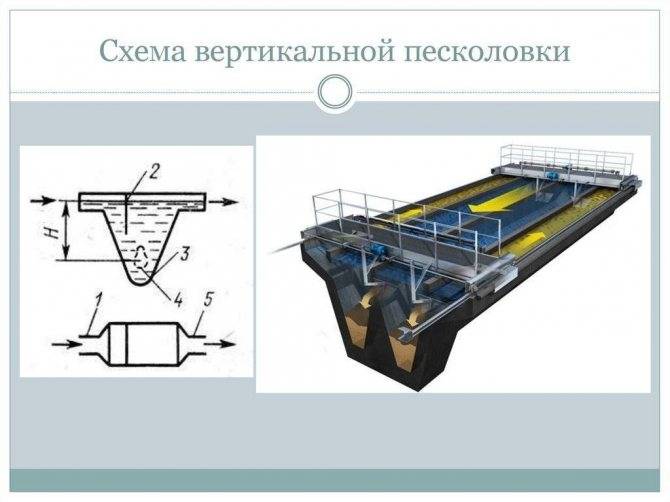

Схема вертикального пескоуловителя для линёвой канализации.

Горизонтальные пескоуловители

В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.

На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.

Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.

Тангенциальный пескоуловитель

В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.

Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.

Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.

Аэрируемые пескоуловители

Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.

Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока  – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.

Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.

Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.

Методы механической очистки

Первичное механическое очищения стоков позволяет удалить из жидкости мелкодисперсные взвеси (70%), крупные частицы (95%). Область его применения достаточно широка – очистные станции, промышленные предприятия, независимые канализации для частных домов, иные объекты.

Процеживание

Считается самым простым методом механической очистки сточных вод. Стоковая жидкость процеживается посредством решеток и сит. Последние монтируются прямо перед отстойником. Это позволяет отловить крупные включения, взвешенные частички.

Последовательность процедуры такая:

• Стоки пропускаются сквозь сетку, которая задерживает крупные элементы, волокнистые примеси.
• Затем вода направляется к ситу, вылавливающему мелкие загрязняющие включения.

На выходе вышеописанной системы зачастую устанавливаются микропроцеживатели. Их задача – дополнительно вылавливать нерастворенные микроскопические частицы.

Отстаивание

Удалить из стоков взвешенные вещества, устранить всплывающие примеси возможно путем отстаивания. Оно заключается в использовании гравитационных и центробежных сил. Под их воздействием тяжелые частицы собираются на дне, легкие поднимаются на поверхность жидкости.

Стоки в механических устройствах для отстаивания перемещаются медленно. Такая скорость не препятствует оседанию частиц. Для повышения эффективности процесса используются различные реагенты (например, коагулянты, флокулянты). Последние способствуют соединению мелких примесей в более крупные. Тяжеловесные включения опускаются интенсивнее.

Фильтрование

Загрязненная жидкость пропускается сквозь пористый материал, содержащий меленькие примеси. Вместо фильтров зачастую служат:

• песок, щебень, гравий;
• сеточки;
• хлопчатобумажные, полипропиленовые материалы.

Для более тщательного очищения предназначены мембраны обратного осмоса. Через такие конструкции проникает только чистая вода.

Технология отстаивания оправдывает себя в замкнутых системах водоснабжения, встречающихся на химических и металлургических предприятияхИсточник stroy-podskazka.ru

Установка и монтаж

Установка и применение пескоотделителей для предварительной очистки должно осуществляться с учетом требований: СНиП 2.04.03-85, СНиП 2.04.01.-85, СанПиН 2.1.5.980-00 и других соответствующих строительных норм и правил, а в условиях Московской области – также ТСН ВиВ-97МО

При планировании системы необходимо учитывать ряд факторов: состав грунта, санитарные зоны,  высоты стояния грунтовых вод (с учетом периода весеннего снеготаяния и ливневых дождевых осадков), требования  СЭС   данного района, доступность для техобслуживания. СанПин 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»

При выборе места  установки консультируйтесь со специалистами.

Установку и монтаж пескоотделителя необходимо проводить силами специализированных организаций, имеющих лицензии на проведения данного вида работ, и опыта работы со стеклопластиковыми емкостями.

Установка датчика производится только квалифицированным персоналом, имеющим допуск на выполнение электромонтажных работ, в соответствии с документацией, прилагаемой к датчику.

Сигнализирующее устройство датчика монтируется внутри помещения, в удобном для наблюдения месте.

При монтаже датчика необходимо соблюдать правила электромонтажа и техники безопасности.

Для вентиляции смотрового колодца и объема самой емкости пескоотделителя возможна установка  вентиляционной трубы. Решение о необходимости установки вентиляционной трубы принимают специалисты, проводящие работы по монтажу системы.

Монтаж пескоуловителя

Правильная установка пескоуловителя обеспечит его эффективную работу, поэтому следует придерживаться общей схемы работы, рекомендованной специалистами. Рассмотрим пошагово, как установить пескоуловитель своими руками.

Работа состоит из следующих этапов:

• Производится разметка территории под ливневку. Место уловителя должно находиться сразу после сточных желобов, до входа в систему сточных трубопроводов;
• Прокапывается траншея для сточных лотков. Ее уклон должен составлять порядка 1-2 см на 1 погонный метр. Глубина траншеи должна быть такой, чтобы верхние кромки лотков находились ниже уровня почвы на 5 см. Учитывается также толщина бетонной заливки ямы и толщина песчаной подушки;
• Дно траншеи бетонируется. Чтобы система была долговечной, рекомендуется также забетонировать и стенки траншей. Бетонный слой предотвращает перекос элементов конструкции в процессе эксплуатации ливневой канализации. Если бетонирование стенок не выполнялось, пустоты траншей засыпаются смесью песка и цемента;
• Монтируются и соединяются между собой все элементы системы. Надежность стыковки обеспечивается благодаря наличию специальных защелок. Если есть желание обеспечить максимальную герметичность стыков, они обрабатываются специальным водостойким герметиком;
• Сверху всех элементов устанавливаются защитные решетки.

Мы обсудили важность такого элемента ливневой канализации как пескоуловитель. Правильно установленная песколовушка обеспечит защиту сливного коллектора от загрязнений, продлит ее эксплуатационный ресурс

А чтобы ливневка успешно справлялась с отводом сточных вод долгие годы, необходимо регулярно очищать уловитель песка от донных отложений.

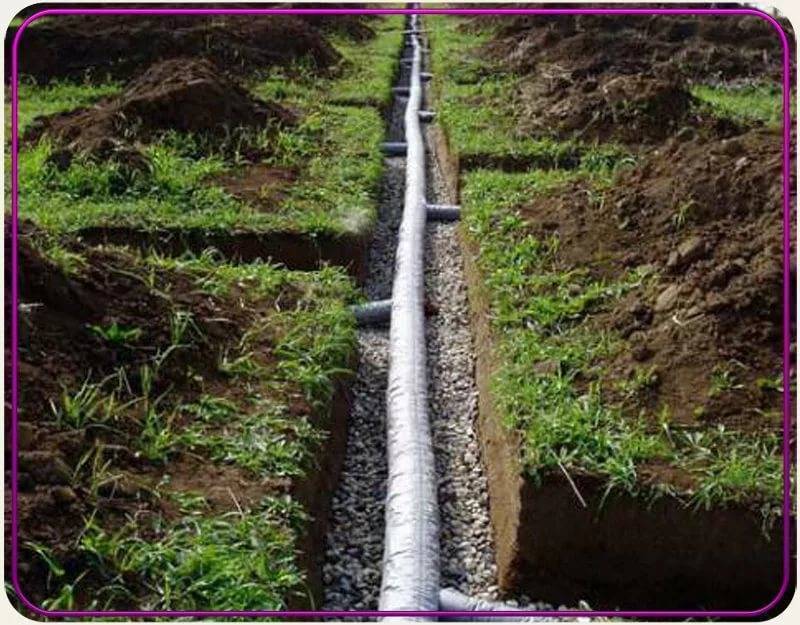

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:

• объем отводимых осадков;
• диаметр и уклон труб;
• глубина залегания в почве.

Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:

Q=q20×F×Ψ, где:

• Q – объем осадков;
• Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
• F – площадь земельного участка;
• Ψ – коэффициент, который учитывает впитываемость покрытия.

Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником. Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.

Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:

• лопата штыковая;
• ножовка по металлу;
• напильник;
• уровень.

Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.

Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.

Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого применяют следующие материалы:

• железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
• кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
• применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
• применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.

Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.

Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.

На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.

При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.

Ливневка считается неотъемлемой частью благоустройства дачи

Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы. В противном случае она быстро засорится

При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет

В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.

Горизонтальная песколовка

Песок, осевший в прямолинейной песколовке скребками перемещается со дна к приямку. Осевшую массу отсасывают песковыми насосами или гидроэлеватором. Суть действия горизонтальной песколовки состоит в том, что при перемещении стоков каждая находящаяся в них частица песка движется вместе с потоком воды и одновременно опускается на дно песколовки под воздействием силы тяжести. Песколовка задерживает песок диаметром до 0,25 мм, который составляет примерно 65% от всего песка, содержащегося в стоках.

При высокой скорости течения воды, увеличивается турбулентность и вертикальная составляющая потока. При этом мелкие частицы песка будут выноситься вместе со стоковой водой, а при медленном течении воды мелкие частицы песка будут собираться на дне песколовки.

Скорость перемещения стоков в песколовке должна находиться в определенных пределах. Для горизонтальных песколовок это 0,3 м/с (при наибольшем потоке) и 0,15 м/с (при малом потоке). При таких скоростях продолжительность перемещения стоков через песколовку равна 30—60 секунд.

Расход стоков в течение суток изменяется, для выдерживания этих скоростей движения необходимо устраивать несколько отделений в песколовке, с расчетом, чтобы во время низкого расхода часть отделений бездействовало.

Даже и при удержании указанных скоростей осадок, собирающийся в песколовках содержит значительное количество органических примесей. Это происходит по следующим причинам.

В случае низких скоростей выпадает в осадок много органических примесей. Поэтому, следует придерживаться высшего предела скорости в 0,3 м/с, используя для этого приспособления для поддержания постоянной скорости перемещения стоков в песколовке независимо от расхода стоков.

Скорость течения стоков 0,3 м/с является усредненной величиной. В некоторых зонах песколовок устанавливаются повышенные скорости движения, способствующие сквозному проносу песка. В других местах воды перемещаются с пониженной скоростью, при которой в осадок выпадают органические вещества. Поэтому следует принимать меры (улучшение конструкции выпускных и впускных устройств), обеспечивающие большую равномерность течения.

В стоках органические вещества слипаются с песком и вместе с ним оседают на дно. Необходимо предусмотреть способы обработки, содействующие отделению песка от соединившихся с ним органических веществ.
