Виды и назначение пластиковых колодцев

Закупка материалов и способы укладки пластиковых колец

Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке материалов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр

При определении размеров обязательно следует взять во внимание последующую эксплуатацию

Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого материала – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.

В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.

Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму

Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:

• сплошной;
• с профилированием в виде канавок;
• распределительный;
• проходной.

Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.

Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные

Закрытый способ установки колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом

Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора

Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.

Виды стандартных канализационных люков для пластиковых колодцев

Важным условием для длительного и нормального функционирования колодца является правильная подборка люка. В основу стандартизации заложена нагрузка, которую предположительно может выдерживать пластиковая колодезная конструкция. Различаются люки, выдерживающие нагрузку:

1. До 1,5 тонн. Их используют в зонах, где нет постоянного механического давления. Это могут быть пешеходные дорожки, лужайки, газоны.
2. До 12,5 тонн. Устанавливаются на тротуарах, в местах транспортных стоянок.
3. До 25 тонн. Предназначены для установки на городских дорогах.
4. До 40 тонн. Выдерживают нагрузку постоянного транспортного потока, в том числе грузовых машин. Размещаются на автомагистралях.

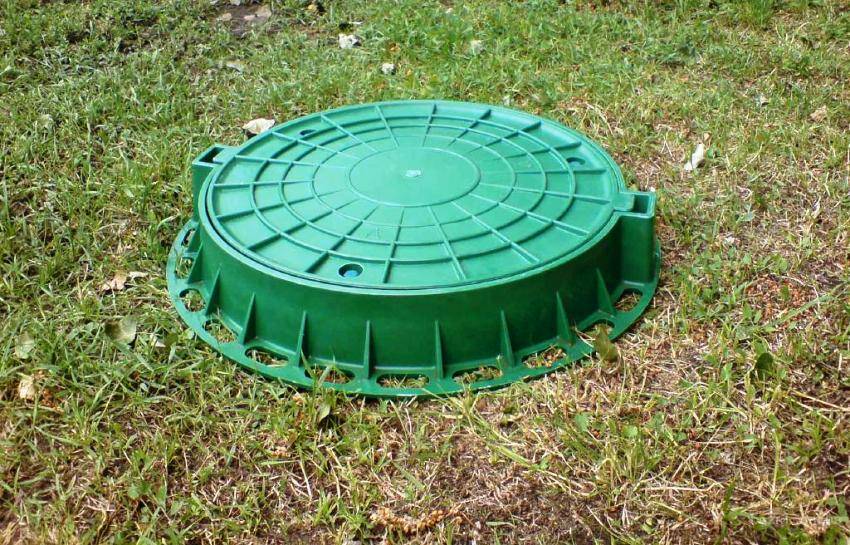

Пластиковые люки для колодцев изготавливаются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона

В зависимости от набора комплектующих колодца люки устанавливают:

• непосредственно на шахту;
• на горловину;
• на разгрузочное кольцо.

Непосредственно на шахту можно ставить только люки, выдерживающие нагрузку до 1,5 тонны. Для остальных видов применим любой способ установки. При монтаже колодца следует учитывать, что весу, который может выдерживать крышка, должна соответствовать толщина пластиковых колец для канализации.

Особенности установки

• При небольшой глубине можно использовать гофрированную трубу. Лояльная цена, простой монтаж.
• Пластик обладает неограниченным сроком службы
• Полимерные кольцо готовы выполнять свою функцию при температуре от -70 до + 50 градусов
• Легко сверлятся и режутся
• Каждый колодец из полимерных колец можно вернуть к жизни. Сделать это очень просто. Выкачивается вода, снимается природный фильтр, делается подкопка, опускаются новые кольца меньшего диаметра, соединяются с помощью водостойкого герметика, насыпается песок и щебень на дно, оставшееся пространство заполняется смесью из песка и щебня. Все. Новый колодец готов.
• Для обустройства колодца понадобятся дополнительные элементы, такие как крышка, люк, трубы.

При установке септика из пластиковых колец позаботьтесь заранее обо  всех необходимых элементах. Их легко подобрать на рынке.

Основные правила монтажа

Он включает такие этапы:

1. Обустройство шахты. После определения размеров конструкции выкапывают яму. Оставляют припуски в 15-20 см.
2. Создание основания. Дно котлована покрывают толстым слоем щебня, после чего заливают цементный раствор. При обустройстве дренажного колодца цементируют только нижние части стен. Дно застилают слоем мелкого камня высотой 40 см.

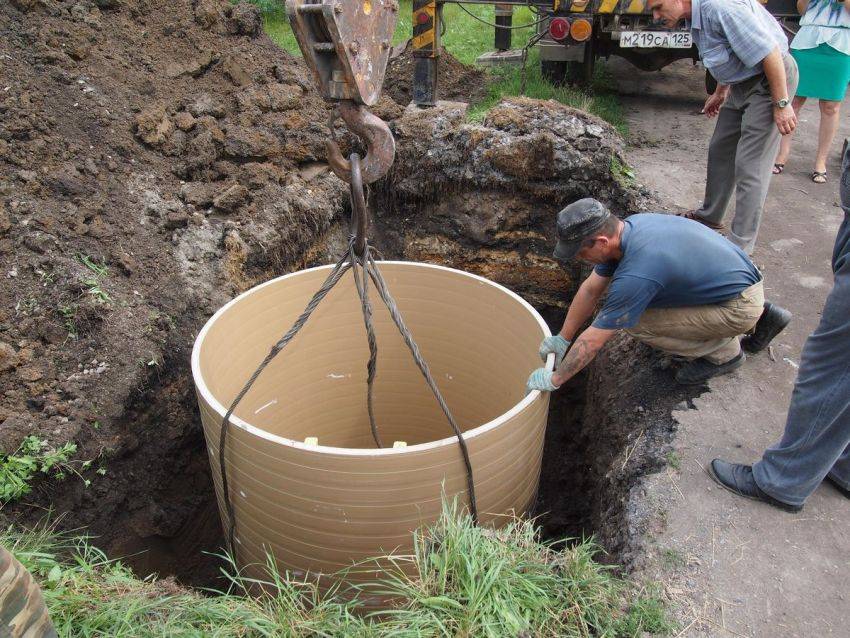

3. Установка резервуара. С помощью тросового оборудования пластиковую емкость устанавливают на дно. Для увеличения срока эксплуатации конструкции ее прочно фиксируют металлическими цепями.
4. Прокладка труб. Для повышения прочности сооружения при выводе элементов канализационной системы используют уплотнители.
5. Обратная засыпка. При отсутствии разгрузочного кольца перед началом работ емкость заполняют водой.
6. Установка люка дренажного колодца. Сначала монтируют опорную часть с технологическими отверстиями, после чего совмещают выступы крышки с пазами кольца.

При выполнении монтажных работ руководствуются действующими санитарными нормами и правилами.

Ограничения

Пластиковые колодцы не везде можно установить. Например, в сейсмоопасных районах с выше 7 баллами, пластик лучше не использовать. То же самое касается областей на Севере с вечной мерзлотой и температурой воздуха ниже -50 градусов.

Если колодец старый

Когда возникает необходимость реанимирования негодных для питья колодцев или строений для технических нужд, тогда справиться с задачей помогут трубы большого диаметра, выполненные из полимерных частей.

Благодаря полипропиленовым и полиэтиленовым кольцам другого диаметра в сторону уменьшения, можно просанировать и углубить колодец, вернув таким образом ему жизнь.

Процесс работы следующий:

1. Требуется откачать воду.
2. Донный фильтр, состоящий из щебенки или камней нужно убрать до песка.
3. Кольца диаметром 850-950 мм соединяются с применением водостойкого герметика.
4. Пластиковый ствол опускается в старую шахту.
5. Лишнее место следует заполнить смесью из песка и гравия, при этом не забыв про утрамбовку.
6. Проводится формирование фильтрующего слоя на дне.

При таком способе реанимации старого колодца можно значительно сэкономить не только трудовые, но и денежные затраты.

Размер колодца

Высота колодезных колец может варьироваться от 50 до 150 см. Чем выше показатель, тем больше веса у конструкции. Это становится главной причиной выбора пластиковых колец с минимальной высотой, что конечно же позволяет провести монтаж в одиночку.

Рекомендуется покупать небольшие конструкции, чтобы не переплачивать и искать так называемую «золотую середину», особенно на дачу.

Также отличия имеются в жесткости:

• SN2 подходит для глубины до 2 м и диаметра 600/900/1500 мм;
• SN4 – от 2 до 4 м с показателями диаметра 680/970/1600 мм;
• SN6 – 4-6 м и 700/1000/1800 мм;
• SN8 – 6-8 м, диаметр как у SN6;
• SN12 – 8-12 м, при диаметре 800/1200/2200 мм;
• SN14 – 12-16 м, 850/1300/2400 мм.

Области применения полимерных колодцев

Одним из главных недостатков железобетонных колодцев была восприимчивость к внешним факторам. Перепады температур разрушали в первую очередь цементную стяжку между кольцами, следовательно, о герметичности речь уже не шла. В колодец через щели проникала вода, и в конечном итоге кольца в шахте просто могли разъехаться – шахта разрушалась, и на восстановление требовались дополнительные ресурсы. Но если произвести ремонт водопроводного колодца еще представлялось возможным, то восстановить выгребную яму или септик было гораздо сложнее. Даже если ее полностью осушить, работать в таком колодце сложно, и даже опасно!

Полимерные колодцы бывают в монолитном исполнении – это гарантирует прочность конструкции и ее надежную герметичность. Главная их задача – соединять между собой канализационные магистрали. Но особенности конструкции и универсальность позволяют применять полимерные колодцы и в следующих случаях:

• Круглогодичный мониторинг и обслуживание важных узлов на водопроводах, комфортный ремонт и замена деталей на таких узлах;
• Возможность монтажа веток канализаций на разных уровнях, благодаря внутренним перепадам;
• Влияние на скорость потока в системе канализационных вод;
• В качестве инспекционных целей возможен контроль над качеством сточных вод (например, для надзорных и природоохранных организаций)

В целом область применения полиэтиленовых колодцев значительно шире, чем у их железобетонных аналогов, следовательно, закономерен и больший спрос. Глубина заложения для таких колодцев разная – учитывается в зависимости от глубины сточных вод, типа грунта, глубины промерзания, транспортной нагрузки. Многие производители осуществляют индивидуальный расчет подобных нагрузок и готовы предоставить заказчику чуть ли не уникальный колодец, изготовленный с учетом специфики местности и условий монтажа.

Как строить колодезные конструкции из пластика

Главная проблема, с которой приходится сталкиваться в процессе строительства и эксплуатации колодцев – как защитить от попадания воды низкого качества и стоков. На данный момент существуют различные способы, которые позволяют практически полностью решить данную проблему. Пластиковая труба для колодцев обладает высоким уровнем герметичности и не требует использование никаких средств, чтобы улучшить герметичность конструкции.

Такая труба бесшовная, поэтому влага из верхних слоев грунта не попадает внутрь колодезной шахты, чего нельзя добиться при кольцах из железобетона. Трубы имеют геотекстильный слой, что предотвращает запесочивание источников.

Но в процессе монтажа есть небольшой нюанс, который заключается в том, что для обеспечения достаточного дебита такого типа колодцев, нужно сделать яму таким образом, чтобы попасть в самую верхнюю водоносную жилу. Таким образом, можно говорить о том, что такой тип колодца является аккумулирующим, другими словами, он собирает внутри себя воду из водоносных источников.

Если Вы решили обустроить колодец из пластиковых труб, необходимо строго соблюдать этапы выполнения работы. Сначала нужно выбрать подходящие трубы и приобрести их. Лучше всего, если такие трубы будут двухслойными и иметь диаметр примерно 400 мм, поскольку только такие изделия могут монтироваться и в дальнейшем использоваться в грунтах.

Затем нужно точно подобрать место, где будет будущий колодец. Оно должно быть таким, чтобы водоносная жила была максимально сильной. Обнаружить такое место может только специалист. Для этого используются как современные способы, так и традиционные, проверенные временем.

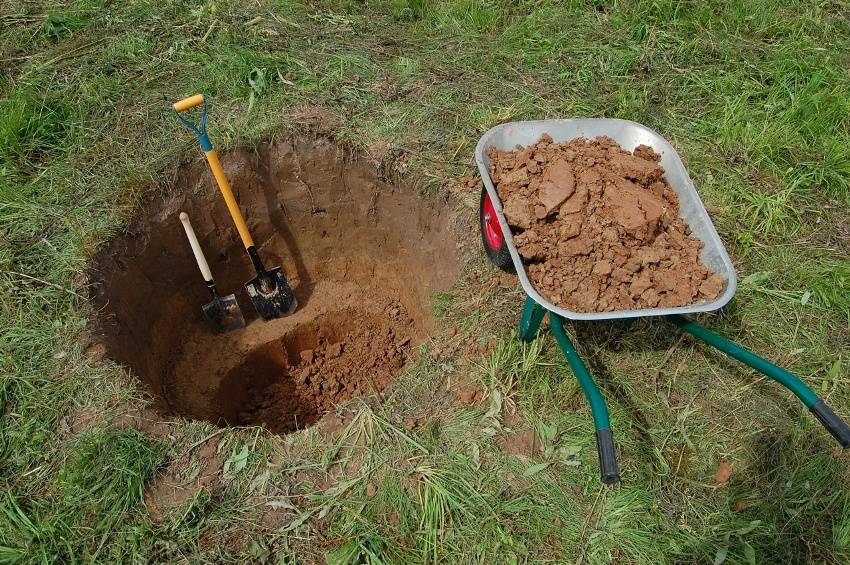

Следующий этап, когда определились с местом, копаем яму (открытым способом). После того, как прокопаем яму примерно 2 метра глубиной, её нужно округлить. Такую форму нужно придерживаться до того момента, как достигнем воды.

Когда добрались до водоносного слоя и в яме начнет прибывать вода, готовим пластиковую трубу. Её нужно опустить в яму и достигла дна. Между трубой и стенками ямы нужно засыпать песком.

Чтобы подготовить трубу, нужно провести следующую работу. В местах, где есть оребрения, нужно просверлить много дырок. Их диаметр должен быть 7 мм. Затем просвет отверстия и трубы обматываем несколькими слоями геотекстиля и закрепляем фильтр колодца, используя проволоку в пластиковой оболочке. Он нужен для того, чтобы песок не попадал, но вода проходила хорошо.

Труба над поверхностью должна выступать примерно на 1 метр. Эту часть требуется утеплить с помощью пенопласта. Для раскачки насоса, опускаем в шахту погружной насос. Чтобы качество воды было надлежащего уровня, требуется в просвет трубы засыпать слой песка и шунгита.

Абиссинская скважина представляет собой канал в земле, который делают путем прокалывания в грунте. Его глубина не должна быть более 10 м. Затем нужно вставить пластиковую трубу, которая имеет максимальный диаметр 1,5 дюйма. Дно устилают мраморной крошкой.

Естественно, пластик не имеет достаточной плотности, чтобы мог пробить отверстие в земле. Поэтому необходимо применять садовый бур, на который устанавливают разборные штанги. Таким образом, удается пробить отверстие необходимой глубины, чтобы добраться до водоносной жилы.

Кроме того, игла будет способствовать очищению воды от нежелательных примесей и загрязнений, а также не допустит процесс заиливания.

Как только на дне увидели воду, нужно перестать бурить в глубину пи приступать непосредственно к зачистке. К данной процедуре зачистки нужно подойти очень ответственно. Если все сделали правильно, нужно только подождать примерно сутки, а затем вода будет очищаться самостоятельно, её можно будет употреблять.

Абиссинский колодец с пластиковыми трубами имеет свои преимущества, которые заключаются в том, что он будет служить достаточно долго, обеспечит качественной водой в необходимых количествах. Процесс монтажа отличается невысокой стоимостью.

Предназначение

Колодцы канализационные пластиковые используются для проведения канализационной системы, основным требованием которой является обеспечение свободного передвижения воды. Они используются для соединения магистральных труб между собой, изменения их направления, скорости движения сточных вод, а также устанавливаются при изменении диаметра трубы или ее уклона. На прямых участках количество устанавливаемых колодцев зависит от диаметра труб – чем он шире, тем большее количество колодцев монтируется. Некоторые виды конструкций оснащены приборами мониторинга за мощностью напора, насосами, а также запорно-регулирующей арматурой.

Поскольку канализация – это неотъемлемая часть бытовой, промышленной и хозяйственной системы коммуникации, полимерные конструкции используются во всех этих сферах. Одной из функций, которую несут колодцы пластиковые, является доступ к коммуникациям для очищения от стоков.

Как выбрать пластиковый канализационный колодец?

Выбор зависит от сети наружного типа, где предусматривается эксплуатация устройства.
Например, если колодец водопроводный, то это предполагает, что там будет сухо, а значит, не предусматривается открытая вода.

Если же предполагается дополнительное оборудование, то устройство просто обязано не пропускать грунтовые воды. Поэтому он должен быть герметичным.

Колодцы бывают безнапорными, их называют мокрыми. Поэтому там предполагается нахождение воды

Тут нужно исключить вероятность проникновения в грунт стоков.
Для данного типа нужно обращать внимание на трубы. Это должны быть изделия из поливинилхлорида

Виды пластиковых колодцев

По назначению колодцы могут подразделяться на некоторые виды:

1) Дренажные. Устанавливаются для вывода накопившейся влаги из грунта и поверхности земли в канализацию, чаще всего на такие колодцы устанавливаются решетчатые люки

2) Водомерные колодцы. Колодцы с плоским дном, в качестве обслуживаемого прибора выступает счетчик воды.

3) Канализационные и водопроводные. Такие колодцы предназначены для обслуживания систем трубопроводов. Обычно в них устанавливаются задвижки, затворы и другая запорно-регулирующая арматура.

4) Перепадные колодцы – в них трубы ввода и вывода расположены на разных высотах, что позволяет гасить скорость потока воды на склонах.

5) Инспекционные колодцы – для контроля качества протекающих в трубопроводе жидкостей.

6) Накопительные колодцы – способны накапливать большое количество сточных вод или другой жидкости для дальнейшей откачки. Имеют герметичное дно и утолщенные стенки, могут выдерживать давление большого количества жидкости.

По типу корпуса колодцы бывают монолитные и сборные. Цена сборных колодцев значительно выше монолитных, так как сборные конструкции более универсальны – они позволяют регулировать высоту, а так же при деформировании или трещинах позволяют заменить только поврежденную деталь, без замены всего колодца.

Монолитные колодцы более прочны по своей конструкции, их применяют как накопительные колодцы, а так же в тех случаях, где нужно обеспечить максимальную прочность на сжатие конструкции.

Все виды колодцев могут быть разных диаметров, чаще от 1 метра, для беспрепятственного доступа внутрь шахты для обслуживания и ремонта системы.

Полимерные колодцы

Пластиковый колодец

Абсолютно другую степень свободы проектировщикам канализационных сетей дали колодцы из современных пластиков.

Свое слово сказало и развитие техники: современные мобильные комплексы могут без спуска человека под землю обслуживать сотни метров канализационных трубопроводов.

Благодаря этому появилась возможность значительного уменьшения размеров изделий.

Там, где раньше приходилось использовать метровые, минимум – 70-сантиметровые кольца, сейчас можно установить компактное пластиковое устройство вплоть до ф300 мм.

Полимерные изделия также отличаются малым весом и возможностью четкой подгонки размера под нужды конкретной магистрали.

Как устроить фильтрующее сооружение?

Любой септик, бетонный или пластиковый, очищает стоки не более чем на 70%. После него сточную воду обязательно нужно доочищать в сооружении подземной фильтрации. При его выборе учитывают:

• Фильтрующую способность почвы.
• Глубину залегания подземных вод.
• Объём стоков, которые будут поступать в септик.

Популярные варианты фильтрующих сооружений:

• Поля фильтрации
• Фильтрующие колодцы
• Дренажные тоннели

Поля фильтрации – система дренажных труб, уложенных в землю с заглублением примерно на полметра и с маленьким уклоном. Обычно применяют пластиковые канализационные трубы диаметром от 100 мм с пропилами шириной 5-10 мм. Трубы располагают внутри фильтрующего слоя в виде щебёночной или гравийной засыпки.

Поля фильтрации – подходящий выбор, если в септик ежедневно поступает более 1 кубометра стоков, а грунты хорошо фильтруют. Или если объём стоков небольшой, но грунтовые воды залегают близко к поверхности земли. Главный недостаток: это сооружение большой площади, и, например, на 6 сотках разместить его проблематично.

Фильтрующие колодцы – заглублённые в землю колодцы из бетонных колец или пластика, в которых предусмотрены отверстия диаметром 4-6 см мм. Отверстия равномерно распределены, и их много: общая площадь – не менее 10% от всей площади стен. Под колодцем и вокруг него делают гравийную или щебёночную засыпку, а в нижней части самого колодца вместо дна устраивают фильтрующую засыпку из того же материала. Сверху колодец закрывают крышкой – чугунной, пластиковой и др.

Фильтрующие колодцы занимают мало места на участке и просты в монтаже, но не подходят, если суточный объём стоков больше кубометра, если грунты плохо фильтруют, а грунтовые воды находятся высоко.

Дренажные тоннели (инфильтраторы) – готовые изделия из пластика, не имеющие дна. Их соединяют по принципу модулей, формируя конструкцию нужного объёма. Монтируют тоннели также, как поля фильтрации. Но в отличие от полей тоннели при той же пропускной способности занимают намного меньше места и позволяют сэкономить на земляных работах.

При устройстве каждой из трёх описанных фильтрующих систем нужно предусмотреть вентиляционный стояк для удаления из канализации токсичных неприятно пахнущих газов.

Узнать подробную информацию по проектированию и строительству дома из газобетона можно на бесплатных вебинарах YTONG

*ГОСТ 25150-82 «Канализация. Термины и определения».

Устройство и применение

Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.

Пластиковые колодцы для воды

В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:

Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.

Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.

Устройство пластикового канализационного колодца для воды

Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.

Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.

Накопительный пластиковый колодец

В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:

Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.

Сварные пластиковые колодцы

Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.

Сборный пластиковый колодец

Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.

Бесшовные пластиковые колодцы

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.

К таковым относится:

1. Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).

1. Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.

1. Горловина. Она присутствует в основном на смотровых пластиковых колодцах.

1. Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.

Устройство пластикового колодца

Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.
