Устройство погружного насоса и принципы его выбора для установки дома: Обзор +Видео

ТОП 5 лучших дренажных насосов по качеству и цене

Наш рейтинг основан на отзывах владельцев и включает в себя 10 моделей с лучшим соотношением цена-качество. Все насосы относятся к погружному типу, снабжены поплавковым механизмом, просты и удобны в эксплуатации.

PATRIOT F 300

Открывает наш рейтинг погружной дренажный насос, отличающийся невысокой стоимостью и хорошим качеством. Работает с малозагрязненными жидкостями, размер частиц в которых не более 5 мм. Данная модель осушит бассейн или затопленные помещения, откачает сточные воды. Диаметр выходного патрубка составляет 1 дюйм. Пластиковый корпус не подвержен коррозии, уплотнительная система защищает двигатель от влаги.

Автоматический выключатель поплавкового типа защищает «дренажник» от работы в сухом режиме, что помогает избежать серьезных поломок. Температура жидкости может достигать 40°. Производительность агрегата равна 3,5 м³/ч., а максимальный напор 5 м. Устройство можно погрузить на глубину до 5 м.

PATRIOT F 300

• Компактный размер.
• Небольшой уровень шума.
• Удобен для поливки.
• Удобное расположение выходного шланга сверху.
• Невысокая цена.

• Небольшая производительность.
• Запах при первом использовании.

Quattro Elementi Drenaggio 400 F

Недорогой дренажный насос для работы с грязной водой. Перекачивает жидкости с твердыми частицами до 35 мм – заболоченные пруды, затопленные подвалы, бассейны. Используется в системах полива, для понижения уровня грунтовых вод. Диаметр выходного шланга – 25 – 32 мм. Корпус сделан из пластика, который не поддается коррозии и устойчив к повреждениям.

Поплавковое реле защищает от работы «в сухую». Если его принудительно зафиксировать, можно откачать воду до уровня водозаборного отверстия. Встроенный датчик температуры защищает мотор от перегрева – он просто отключается.

Quattro Elementi Drenaggio 400 F

• Низкий уровень шума.
• Не забивается грязью.
• Регулировка уровня поплавка.
• Качественный корпус.

• Короткий шнур.
• Нет проушин для троса.

ЗУБР НПГ-М1-550

Погружной насос для перекачивания грязной воды на садовых участках, поддержания определенного уровня жидкости в водоемах, использования в системах полива. Размер вкраплений составляет 35 мм. Диметр выходного отверстия от 1 до 1½ дюйма.

Поплавковый механизм регулирует включение и выключение при достижении определенного уровня. Допустимый остаточный уровень 40 мм. Двигатель защищен от перегрева – датчик отключает мотор при критических значениях.

ЗУБР НПГ-М1-550

• Высокая производительность.
• Большой допустимый размер твердых частиц.
• Небольшой вес.
• Надежность.

Не выявлено.

ВИХРЬ ДН-750

Надежный дренажный насос, который способен поддерживать давление в системе водоснабжения и подавать воду потребителям. Он самостоятельно включается и выключается в зависимости от расхода. Может работать с загрязненной водой, пропуская частицы до 25 мм. Выходной патрубок универсальный – подойдёт любой шланг. Ударопрочный пластик не боится коррозии.

Поплавковый механизм реагирует на уровень воды – при низком агрегат отключается, при высоком – включается. В него вмонтирован датчик температуры, если мотор перегревается, срабатывает защита, и он выключается.

ВИХРЬ ДН-750

• Мощный.
• Может использоваться в системе водоснабжения.
• Сильный напор.
• Тихий.

Мягкий пластик.

KARCHER SP 1 Dirt

Бесшумный дренажный насос для грязной воды от именитого немецкого бренда. Подходит для перекачки воды из колодцев или шахт, осушения затопленных зданий, лодок. Пропускает твердые частицы до 20 мм. Если прикупить дополнительный фильтр, можно применять с более загрязненными жидкостями. В комплекте есть соединительный патрубок диаметром 1 ¼ дюйма с системой Quick Connect для быстрого и надежного подключения. Корпус пластиковый, ударопрочный, хорошо защищает двигатель. Для продления срока службы мотора контактное кольцо сделано из керамики и дополнено масляной камерой.

Поплавковый механизм защищает от работы «в сухую», включает и выключает при определенном уровне. В ручном режиме можно откачать воду до очень низкого уровня – 25 мм.

KARCHER SP 1 Dirt

• Качество сборки.
• Низкое энергопотребление.
• Автоматический режим включения и выключения.
• Система Quick Connect.
• Керамическое уплотнительное кольцо.

• Не сильный напор.
• Нет защиты от перегрева.

Поверхностный насос

Данный тип садового насоса может быть центробежным или вихревым. Лучшим считается вихревой механизм, ведь он способен работать на протяжении длительного времени без перегрева. Так же в нём при необходимости включается режим капельного орошения.

Насос центробежного типа может перекачивать не только чистую воду, но и мутную. Однако при наличии взвесей крыльчатка устройства быстро ломается. Устанавливается поверхностный агрегат только на горизонтальные поверхности.

Для изготовления крыльчатки могут использоваться такие материалы:

• латунь;
• нержавеющая сталь;
• пластик высокой прочности.

Главное отличие между вихревой и центробежной моделью – это наличие завихрителя. Так же в вихревых насосах совершенно другая конструкция рабочего колеса. Вода в центробежной установке подаётся из центральной части крыльчатки, а в вихревом насосе по касательной линии и крыльчатке.

Вихревую установку лучше применять при больших объёмах воды, существенной высоте и глубине всасывания.

Плюсы:

• нет необходимости герметизировать мотор;
• много места для установки устройств защиты и автоматического управления;
• легко ремонтировать;
• простота монтажа и обслуживания.

Минусы:

• шумная работа;
• небольшая глубина откачивания;
• корпус плохо охлаждается.

При выборе установки важно обратить внимание на такие нюансы:

1. Наличие уплотнительных резинок (они обеспечивают герметичность корпуса).
2. Материал, из которого выполнен агрегат (от этого зависит стойкость корпуса к ударам).
3. Наличие креплений (позволят прочно закрепить насос на краю бочки).
4. Наличие поплавка (позволит определять уровень воды в ёмкости).
5. Наличие гарантийного срока.

Большинство владельцев дачных и приусадебных участков отмечают, что оптимальным вариантом является установка на бочку 200 литров. Такое устройство обладает оптимальной мощностью, обеспечивает главные нужды сада и огорода.

Чтобы полить 1 квадратный метр участка, понадобится 5 литров воды. Имея данный показатель, производятся средние расчёты производительности системы. Напор воды и мощность установки определяется, исходя из длины растяжения поливного шланга.

Виды погружных насосов для чистой воды ↑

Самыми востребованными разновидностями устройств погружного типа являются одноступенчатые и многоступенчатые аппараты горизонтального положения. Они способны работать в сложных условиях (даже в жидкости с большим содержанием газов) и поднимать значительные объемы воды с большой глубины.

Чем глубже скважина, тем мощнее должен быть прибор. Как правило, в конструкцию входит несколько рабочих ступеней, состоящих из колес и диффузоров. Принцип работы погружного насоса не позволяет использовать его в грязной или замутненной воде: на каждом этапе давление увеличивается, а сильный напор воды, сдобренной абразивными частицами, может повредить механизм.

По виду двигателя выделяют штанговые и бесштанговые модели. В первых мотор располагается отдельно от самого насоса, а передача энергии происходит через штанговый привод. Во втором варианте электродвигатель находится в водозаборной шахте.

Выбор погружных насосов лучше доверить специалисту

Колодезные насосы предназначены для водозаборов глубиной не более 50 метров. Чаще всего такие аппараты работают по вибрационному типу: мотор размещается внутри корпуса резиновой мембраны, которая изменяет форму и тем самым «проталкивает» воду наверх. Впускной клапан открывается при понижении давления, выпускной – при повышении. Особенностью конструкции является большой диаметр, что значительно ограничивает сферы ее применения (колодцы и широкие скважины).

Чтобы избежать «сухого хода» и связанных с ним поломок, колодезный насос должен постоянно находиться ниже уровня воды. О критическом уровне могут сигнализировать дополнительные устройства: поплавки, выключатели или электронные автоматические системы.

«Малыш» – один из самых популярных погружных насосов

Скважинные устройства функционируют в шахтах, полностью заполненных водой. Насосы, оборудованные герметичным корпусом с антикоррозийным покрытием, способны работать на глубине до 300 метров. Небольшой размер позволяет использовать погружные приборы даже в узких артезианских скважинах.

Как правило, для глубоких водозаборов подходят модели центробежного типа, но в некоторых случаях допускается установка аппарата с мембраной (вибрационный тип).

Стоимость устройства зависит не только от его мощности, но и от качества использованных материалов и наличия автоматической системы управления. Самыми дорогими считаются центробежные аппараты: они одинаково хорошо работают в песчаных и артезианских скважинах, а при необходимости могут применяться для перекачки масел и других вязких жидкостей.

О подаче воды и ее напоре

Собираясь выбирать жидкостный насос, необходимо смотреть на его параметры. Все характеристики важны, но одно из ключевых — скорость подачи воды. Надо подсчитать, сколько кубометров воды владелец дома тратит в час, чтобы узнать, какой вариант подойдет.

Следующая, не менее важная характеристика — напор. Он указывает на то, с какой силой агрегат будет подавать воду. Этот параметр подсчитывают в соответствии с тем, насколько далеко расположен источник воды от дома. Напор теряется под влиянием высоты и развилок в трубопроводе, поэтому лучше при подсчетах предусмотреть небольшой запас.

Особенности устройства и работы

Конструкция собирается из материала повышенной прочности, электродвигателя с рабочим колесом и насосного узла. Для защиты от перегрева двигателя предусмотрен терморегулятор с выключателем. К стационарному насосу крепятся жёсткие трубы, а гибкие шланги — к мобильной установке.

При включении в электросеть внутри корпуса создаётся вакуум и вода всасывается в камеру, затем движется к выходному шлангу и выталкивается наружу.

Приборы бывают трёх типов в зависимости от способа создания вакуума:

1. Вихревые. Работа основана на вращении вихревого колеса, состоящего из металлического диска и лопастей. Жидкость под его воздействием закручивается в спираль и выходит мощным напором.
2. Центробежные. Под действием вращательного движения лопастей колёс и рабочей части вода затягивается в устройство. Засчет центробежной силы прижимается к стенкам и выталкивается в выходное отверстие.
3. Вибрационные. Принцип работы основан на воздействии электромагнитного поля, создаваемого катушкой. Металлический сердечник втягивается в катушку и создаёт низкое давление. Под его действием жидкость втягивается в камеру. После того как изогнутая диафрагма сердечника возвращается в исходное положение, давление в камере повышается, и вода вытекает в выходной патрубок.

Вихревые используются редко, так как у них высокая чувствительность к взвесям в воде. А модели центробежного и вибрационного типа применяются на бытовом уровне.

Когда не хватает мощности насоса для откачки воды с большой глубины, устанавливают эжектор и опускают его со шлангом. Часть жидкости течёт по дополнительному шлангу и напор воды на входе повышается.

Назначение:

• очистка шахты колодца от иловых и песчаных отложений;
• уборка зелени с поверхности водоёмов;
• использование при обустройстве дренажной системы;
• осушение участка перед застройкой;
• полив садового участка из реки;
• откачка канализационных стоков.

Универсальные насосы с продолжительным сроком службы оснащены измельчителем внутри камеры. В их устройстве используется инновационная электроника и сталь-нержавейка высокой пробы, в результате чего отличаются высокой стоимостью. Они перекачивают сточные воды и применяются для очистки сливных ям от фекалий.

Мотопомпы компактные и мобильные. Они оснащены дизельным или бензиновым двигателем, который обеспечивает высоту подъёма жидкости до 8 м. Производительность этих насосов составляет 2 тыс. л/мин, но перед запуском возникает необходимость заполнения рабочего пространства жидкостью. А также они отличаются высоким уровнем шума.

Выбор по назначению

Выбор модели зависит от сферы использования, вот несколько вариантов применения водяного насосного оборудования:

• При недостаточном напоре воды в системе стоит купить водяной насос высокого давления для его увеличения
• Для обслуживания канализации или выкачки вод с высоким уровнем загрязнения используют фекальный тип помпы. Более удобны модели с автоматической системой включения
• Если нужно осушить бассейн, погреб или колодец, приобретают полупогружную дренажную модель (насос находиться под водой частично), или погружной насос с поплавковым механизмом отключения
• Добыть воду для полива участка или личных нужд легко с помощью погружного насоса при условии, что глубина не превышает 5 метров. Для глубины 5-10 метров выбирают модель с эжектором, а более 10 метров лучше купить погружной насос

Погружные помпы, хоть и оснащены защитой от работы вхолостую, требуют монтажа без контакта с дном водоема и с уровнем воды наверху более 1 метра. Связаны такие условия с изменениями сезонного уровня воды в колодце или скважины и необходимостью дополнительного охлаждения механизма.

Для выполнения нескольких задач подойдут одно-и двухступенчатые модели, либо несколько в комбинации

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Принцип работы

Чтобы насос для грязной воды работал нормально и исправно, доля твердых примесей в ней не должна превышать десяти процентов. Плюс есть еще и ограничения по температуре качаемой жидкости. Многие модели насосных устройств водоотведения рассчитаны лишь на 35–50 градусов. Это вариантов схем планировки участка 12 соток огромное количество. С дренажными помпами все сложнее, способов и мест использования конкретного насоса не так уж много.

Принцип работы

Если прибор спроектирован только на 35 градусов по Цельсию, то качать им более горячую воду нельзя. Долго он в таком режиме не проработает. Конструкция у дренажного насоса такова, что его охлаждение происходит за счет прокачиваемой при работе жидкости. Если грязная вода будет слишком горячей, то насосное оборудование перестанет охлаждаться. А дальше – неизбежный перегрев и поломка.

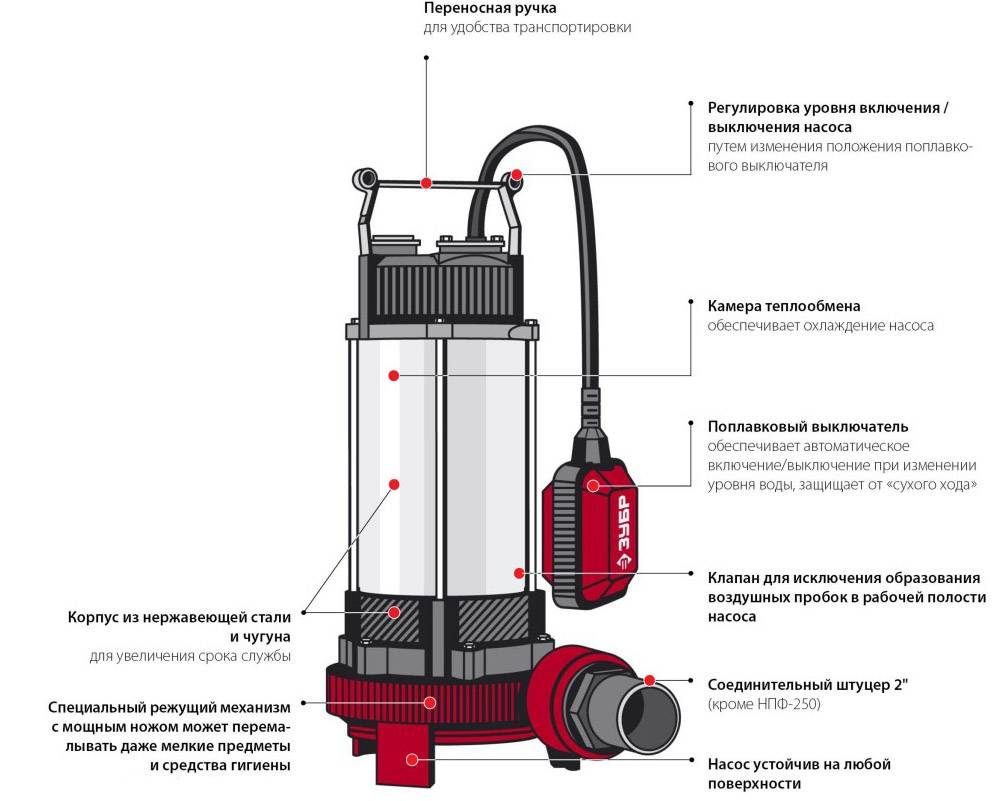

Конструктивно дренажный насос состоит из:

• Герметичного корпуса (пластикового или металлического);

• Электродвигателя;

• Крыльчатки на рабочем валу;

• Заборного патрубка;

• Автоматического выключателя с поплавком.

Схема внешнего устройства

После включения насоса электродвигатель начинает вращать вал и имеющуюся на нем крыльчатку. В результате вокруг крутящихся лопастей разряжается воздух, что понижает давление в рабочей камере. Грязная вода просто втягивается внутрь этим разряжением и проталкивается дальше на выход.

Устройство и конструктивные особенности

В домашних условиях используется два типа насосов:

В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.

Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.

Погружной применяется при обустройстве артезианского или фильтрационного источника

Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении

Принцип работы

Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее

Учитывая эту особенность, важно знать глубину источника

Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:

• Ручные.
• Самовсасывающие.
• Эжекторные.

Погружные агрегаты делятся по принципу работы:

• Центробежные.
• Вибрационные.
• Винтовые.
• Вихревые.
• Артезианские.
• Глубинные.

Все эти типы помп имеют разный принцип действия.

Устройство

Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.

Источник

Водоснабжение частного дома из колодца – варианты

Чтобы организовать автономное водоснабжение из колодца, понадобится электронасосное оборудование для водного забора. Применять механизмы в виде ручных насосов и прочих приспособлений непрактично и не слишком разумно в силу того, что простейший вибронасос можно приобрести на рынке всего лишь за 20 у.е.

Прочее оборудование также относительно недорого, к примеру начальная стоимость насосной станции с гидроаккумулятором, реле и манометром отсчитывается от 100 у.е.

Также собственнику придется прокладывать наружный и внутренний водопровод из различного вида труб, если использовать полимеры, их стоимость также относительно невысока.

Системы с накопительной емкостью

Учитывая относительно невысокий дебит колодца, возможности непрерывного выкачивания из него воды ограничены. Поэтому применение накопительных емкостей, где закачка происходит периодически в небольших объемах, как нельзя лучше подходит для неглубоких со слабым напором колодцев.

Накопительная система водоснабжения частного дома из колодца включает в себя электронасос и бак объемом около 200 л на верхнем этаже или чердаке, связанных друг с другом трубопроводом. От резервуара отходит внутридомовой водопровод, направляющий воду к точкам разбора.

Система с накопительным баком работает по следующему принципу. Электронасос, погруженный в колодец водоснабжения (обычно это недорогая вибрационная помпа) при включении начинает подавать воду в емкость на чердаке. В баке установлен поплавковый выключатель, последовательно подсоединенный к кабелю электропитания насоса. Как только резервуар наполняется водой, поплавок поднимается, контакты цепи питания помпы размыкаются, и она прекращает закачку.

Рис. 4 Водоснабжение частного дома из колодца с баком и повышающей напор станцией

При водном потреблении собранные в баке запасы расходуются, уровень воды понижается и поплавковый выключатель опускается. Контакты внутри него замыкают цепь питания насоса, он включается и снова начинает качать воду.

Если конструкция дома не позволяет установить накопительный бак вверху на чердаке, можно опустить емкость вниз или закопать под землей. При этом для подачи воды во внутренний водопровод понадобится дополнительный поверхностный электронасос или станция.

Существует вариант установки накопительного резервуара внизу, при котором можно обойтись без дополнительного электронасоса. Однако в этом случае придется приобрести дорогой гидроаккумулятор большого объема и накачивать в него воду насосом через реле давления, которое отключит водоподачу при достижении заданного напорного порога.

Система с накопительным баком сможет лишь обеспечить напор около 1-го бара при высоте расположения резервуара в 10 м над уровнем водозаборных точек. Однако имеется выход из существующей ситуации, и он заключается в установке дополнительного повысительного электронасоса в водопроводную магистраль.

Еще один недостаток накопительного бака на чердаке помимо забора полезной площади – вероятность затопления дома при неисправности внутреннего поплавкового выключателя. Вариант решения проблемы – использование вверху емкости сливного шланга, выходящего на улицу.

Рис. 5 Водоснабжение частного дома из колодца с гидробаком

Водоснабжение с гидроаккумулятором

Автономная система водоснабжения из колодца без накопительной емкости рассчитана на непрерывное пополнение водных запасов во время водопотребления и подходит для колодезных источников с высоким дебитом. Она включает в себя глубинный или поверхностный насос, напорное реле, манометр и аккумуляторный бак.

Функционирование автономной гидроаккумуляторной системы происходит по следующему принципу. Включенный электронасос нагнетает воду в трубопровод и гидравлический аккумулятор, представляющий собой бак из металла с эластичной мембраной. После наполнения водой гидробака, она давит на мембрану подключенного к нему реле давления, внутри его происходит размыкание контактов и цепь питания насоса прерывается. Обычно верхний порог отключения реле в частных домах устанавливает на уровне 2,5 бара.

При водопотреблении напор в магистрали падает, и когда он достигает порога включения реле (примерно 1,5 бара), на электронасос снова подается электропитание и происходит закачка воды. Процесс периодически повторяется, временной интервал между циклами определяется объемом гидробака.

Благодаря гидробаку с эластичной мембраной, трубопровод не подвержен сильным гидроударам, а собранный в резервуаре водный объем гарантируют некоторый запас при отключении электроэнергии.

Рис. 6 Типовая вибрационная помпа и схема ее установки

С этим читают

Виды и принцип действия погружных насосов

По принципу действия устройства можно разделить на:

1. Вибрационные, которые применяются для подачи чистой воды, не содержащей примесей. Такие модели располагают на расстоянии около метра от дна скважины. Принцип их действия основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику. Вибрационный погружной аппарат при работе необходимо полностью погрузить в воду.

2. Центробежные используются, если вода содержит примесями (например, глину или песок). Такой насос стоит выбрать, если колодец располагается далеко от дома. Используется в водяных станциях.

   Он работает по следующему принципу. В скважину погружается электродвигатель, жёстко соединённый с лопастями при помощи муфты. При вращении этих лопастей вода передаётся с одной ступени на другую, а затем на третью. Использование центробежной силы увеличивает напор.

3. Дренажные, использующиеся для удаления грязной воды из затопленных помещений, канав, сливных ям и т. д. Жидкость поступает через отверстия в днище, а фильтр для очистки воды из скважины задерживает примеси и посторонние предметы. У дренажных моделей есть поплавок, когда он поднимается водой до определённого уровня включается насос. Стоки отводятся в очистное сооружение или внешнюю канализацию.
4. Фекальные предназначены для воды с более крупными включениями. В этом помогает специальная режущая насадка.

Читайте материал про фекальный насос для откачки канализации, шнековый насос и схемы водоснабжения частного дома из колодца.

Некоторые модели имеют предохранительный клапан. Он не позволяет воде стечь обратно в водоём при внезапной остановке двигателя, а также облегчает повторный запуск. Удобны и надёжны конструкции с автоматикой, защищённые от скачков напряжения.

Принцип работы погружного насоса ↑

Классический центробежный насос состоит из спиралевидного корпуса и многолопастного колеса (или нескольких колес), закрепленного внутри. Лопасти загнуты в сторону, противоположную вращательному движению колеса. Механизм соединен с напорным и всасывающим трубопроводом через систему патрубков.

Принцип действия погружного насоса довольно прост. При помощи мотора колеса начинают вращение вокруг собственной оси, расположенные на них лопасти создают подъемную (центробежную) силу, которая и перемещает жидкость вдоль втулки. Повышенное давление «проталкивает» воду в трубопровод. Из-за особенностей конструкции поток «закручивается», поэтому в некотором отдалении от втулки располагается выравнивающее устройство: вода проходит сквозь него, а затем поступает в напорный водопровод.

Центробежный насос работает за счет вращения лопастей

Вибрационный насос состоит из нескольких элементов:

• Электромагнит с П-образным сердечником, залитый смесью эпоксидной смолы и кварцевого песка;
• Вибратор с закрепленным штоком (на обратной стороне установлена резиновая шайба – амортизатор);
• Нагнетающая и всасывающая камеры;
• Поршневые шайбы (в зависимости от их количества регулируется производительность поршня);
• Обратные клапаны, удерживающие воду в трубопроводе;
• Резиновый поршень;
• Патрубки для отвода жидкости в водопровод.

Детальная схема устройства вибрационного насоса

Принцип работы погружного насоса вибрационного типа основан на перепадах давления:

• При включении в сеть обмотка катушки создает электромагнитное поле, которое притягивает к себе находящийся в нагнетающей камере вибратор.
• Диафрагма изгибается, за счет чего давление уменьшается.
• Через систему обратных клапанов вода поступает из шахты во всасывающую камеру.
• Через несколько мгновений намагничивание пропадает, шток отбрасывается назад.
• Поршень направляет воду во всасывающую камеру.

Намагничивание и размагничивание происходит с периодичностью до 100 раз в секунду. Перепады давления образуют вибрации, которые и дали название типу насоса.

Насосы для грязной воды

Насосы для грязной воды решают больше задач, чем их собратья по цеху, предназначенные для чистой воды. Они перекачивают сточные воды, откачивают воду из подвала или котлована, подают влагу для полива и даже заставляют работать фонтаны. Конструкция насосов для грязной воды позволяет им без особого ущерба для своей конструкции справляться с водой, в которой содержится большое количество различных примесей: песка, травы, глины, ила, фекалий и другого мелкого мусора. В данной статье мы рассмотрим три основных типа насосов для грязной воды:

• дренажные,
• фекальные,
• фонтанные.

Дренажные насосы

Эти насосы незаменимы, когда нужно избавиться от большого количества грязной воды, которая скопилась в одном месте. Такая вода представляет собой не только загрязненную, но и химически агрессивную жидкость. Как и насосы для чистой воды, дренажные насосы бывают погружными, полупогружными и поверхностными. А по типу – центробежными или винтовыми. И также чаще всего их оснащают поплавковыми выключателями.

Погружной дренажный насос Wilo Drain TS40

Помимо поплавкового выключателя дренажный насос всегда имеет специальный входной фильтр, предотвращающий попадание крупного мусора внутрь устройства. В паспорте насоса указывается предельная величина твердых частиц, с которыми он может справиться. Лучше, чтобы в рабочей жидкости не встречались частицы крупнее.

Но при выборе дренажного насоса следует обратить внимание не только на «калибр» частиц загрязнения, но и на расположение всасывающего клапана. В зависимости от этого расположения различают:

• насосы с всасывающим клапаном в дне корпуса,
• насосы с всасывающим клапаном сверху.

Насосы с верхним клапаном отличаются большим сроком службы, т.к. снижается риск попадания внутрь устройства крупного мусора. Зато производительность «донного» варианта заметно выше. Чтобы уберечь насосы с всасывающим клапаном в дне корпуса от забивания мусором их устанавливают на специальные подставки.

Фекальные насосы

Фекальные или канализационные насосы, главным образом, нужны для обеспечения работы автономной канализации дома. Конструктивно они очень похожи на дренажные и отличаются от них наличием специальных ножей, которые измельчают органические остатки и даже пластик перед попаданием в рабочую камеру насоса. Также они изготавливаются из материалов, с повышенной устойчивостью к температуре и агрессивной среде.

Существуют модели фекальных насосов с охлаждением самой перекачиваемой жидкостью и имеющие специальный охлаждающий контур. Разумеется, последние более надежны, но и имеют более высокую цену.

Погружной дренажный/фекальный насос Джилекс Дренажник 255/11 ФН

В отличие от насосов для чистой воды, среди фекальных некоторой популярностью пользуются полупогружные насосы. У них в жидкость погружена только сама насосная камера, а верхняя часть, где расположен двигатель, находится на специальном поплавке, который может долгое время выдерживать воздействие агрессивной среды. Такие насосы отличается невысокой ценой, их удобно монтировать, но работают они только с жидкостями, где размер частиц загрязнения не превышает 1,5 см, т.к. ножами они не оборудованы.

Фонтанные насосы

Фонтанные насосы позволяет обустроить на участке настоящий фонтан. Как правило, вместе с фонтанным насосом продается комплект телескопических насадок, с помощью которых можно создавать фонтанную струю разной высоты и геометрической формы. Существуют поверхностные и погружные фонтанные насосы.

Насос фонтанный DAB NINPHAEA 1

Кстати, фонтан на участке не только радует глаз, но и способствует насыщению воды кислородом, что предотвращает ее цветение, заиливание и упрощает уход за водоемом.

Как выбрать погружной насос ↑

Даже самый дорогой и мощный аппарат не принесет пользы, если выбирать его наобум. Если у вас нет должного опыта в вопросах водоснабжения, лучше отдать подбор насоса на откуп специалистам. При покупке необходимо учесть все параметры:

• Расстояние от водозабора до дома;
• Планируемый объем водопотребления;
• Наличие фильтрационной системы;
• Принцип работы погружного насоса.

Исходя из этих данных, рассчитываются необходимые характеристики:

Мощность (Вт или кВт). Показывает объем выкачиваемой воды за единицу времени.

• Пропускная способность (кубометры в час). Показывает производительность насоса (сколько литров аппарат поднимает из скважины за единицу времени).
• Максимальный напор. Устройство должно не только поднимать воду, но и транспортировать ее до «конечного потребителя». В расчет входит вся длина «водотрассы» – от дна шахты до смесителя.

Конструктивные особенности

Теперь разберёмся с тем, как устроен дренажный насос и каковы его основные конструктивные элементы. Вы уже знаете, что агрегаты для забора грязной воды (фекальные насосы) отличаются наличием своего рода шнека.

Если же говорить об общем принципе устройства дренажного насоса, то тут стоит выделить такие элементы конструкции.

• Электродвигатель. Главный рабочий элемент дренажного насоса. Его мощность напрямую влияет на то, с каким объёмом жидкости агрегат сможет справиться за единицу времени. В работу электромотор вступает при подключении к электросети. Либо же можно вводить в эксплуатацию с помощью топливного генератора.
• Вал с крыльчаткой. Вступает в работу одновременно с электродвигателем. Жидкость попадает внутрь насоса и по шлангам выходит наружу. Перемещению воды способствует вращающийся вал с крыльчаткой, работа которых основана на принципах центробежной силы.
• Поплавок. Важный элемент, обеспечивающий включение и отключение агрегата в автоматическом режиме. Хотя найти помпу без поплавка можно, их лучше не использовать. При отсутствии поплавка за перекачкой жидкости придётся наблюдать самостоятельно и постоянно. А если насос полностью уйдёт под воду, либо в резервуаре закончится жидкость для перекачивания, это приведёт к поломкам насоса.
• Фильтры. Они защищают насос от крупного мусора, камней, разных примесей. Обычно применяются сетчатые фильтры. Размер ячеек в фильтрах определяет, насколько крупные примеси может пропустить через себя насос, не навредив при этом устройству.
• Шланги и измельчители. Измельчитель рубит крупный мусор. В основном эта система применяется на фекальных дренажных насосах. Шланги же нужны для перенаправления всасываемой в насос жидкости.

Выбирая дренажный насос, обязательно изучите технические характеристики, а также взгляните на максимально допустимый размер и количество примесей, с которыми эта модель может работать.

Некоторые насосы ориентированы на максимально чистую воду, а потому применяются в основном в бассейнах.

Следующий важный момент — это температура воды. Иногда дренажные насосы могут перекачивать горячие жидкости. Это ведёт к перегреву мотора, если изначально насос не предназначен для работы в таких условиях.

Поэтому в технических документах производитель всегда указывает, какой температурный предел у той или иной модели. Некоторые агрегаты специально разработаны так, чтобы перекачивать воду и иную жидкость с температурой от 50 градусов Цельсия и выше.

Пределы глубин размещения электронасоса в скважине

Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.

Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

Рис. 3 Показатели уровня воды

Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3 м – это является первым неоспоримым условием.

К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.
