Погружной вибрационный насос Малыш, его технические характеристики и устройство

Особенности монтажа и подключения

Прежде чем приступить к установке «Малыша» в скважину, нужно докупить провод, шланг и трос для крепления. Чтобы определиться с их длиной, нужно измерить глубину колодца и расстояние до точек электропитания и подачи воды.

Замеряем глубину колодца и прибавляем к ней высоту самого насоса

Важно, чтобы насос был полностью погружен под воду. Так же нужно помнить, что работать вибрационные насосы могут только в вертикальном положении

Горизонтальное расположение помпы приведет к быстрому выходу ее из строя.
Теперь нужно решить, к чему будет крепиться контрольный трос. Он нужен, чтобы опускать, удерживать и подымать насос из скважины. Расстояние от низа погружения насоса до точки крепления – длина троса (берем с запасом, чтобы хватило для обвязки самого насоса и для закрепления над колодцем). Трос для погружных устройств ни в коем случае не должен быть металлическим, поскольку он будет находиться в воде и может перержаветь. Подойдет нейлон, капрон и другие материалы.
Далее замеряем расстояние от нижней точки погружения насоса до розетки – получаем длину кабеля.
Расстояние от нижней точки насоса в колодце до точки подсоединения к водоприемнику (рукомойник, гидробак, бочка и т.д.) – длина шланга. Важно, чтобы диаметр шланга соответствовал диаметру выходного патрубка, поскольку несоответствие диаметров может привести к перегрузке насоса.

Когда все комплектующие приобретены, можем приступать к установке:

1. Надеваем шланг на выходной патрубок и закрепляем пластиковым хомутом.
2. В ушки насоса продеваем трос и надежно закрепляем.
3. Закрепляем на поверхности вилку кабеля и край шланги, чтобы случайно не уронить их в колодец при погружении.
4. За контрольный трос опускаем насос в колодец.
5. Если диаметр колодца или скважины небольшой и есть риск, что помпа будет касаться стенок (это категорически не допустимо), на него можно надеть резиновый рукав, который так же продается в магазине. Если этого не сделать, удары корпуса насоса о стенки колодца при его работе могут повредить как корпус насоса, так и обсадную трубу.
6. После того, как насос полностью погружен под воду и мы убедились, что он расположился строго вертикально, можно производить запуск и наслаждаться прохладной колодезной водичкой без дополнительных усилий.

Отзывы потребителей говорят о том, что «Малыш» может работать не только как самостоятельное устройство для подачи воды, но и стать базовой частью полноценной насосной станции. Для этого достаточно подключить к нему на поверхности автоматику и гидроаккумулятор.

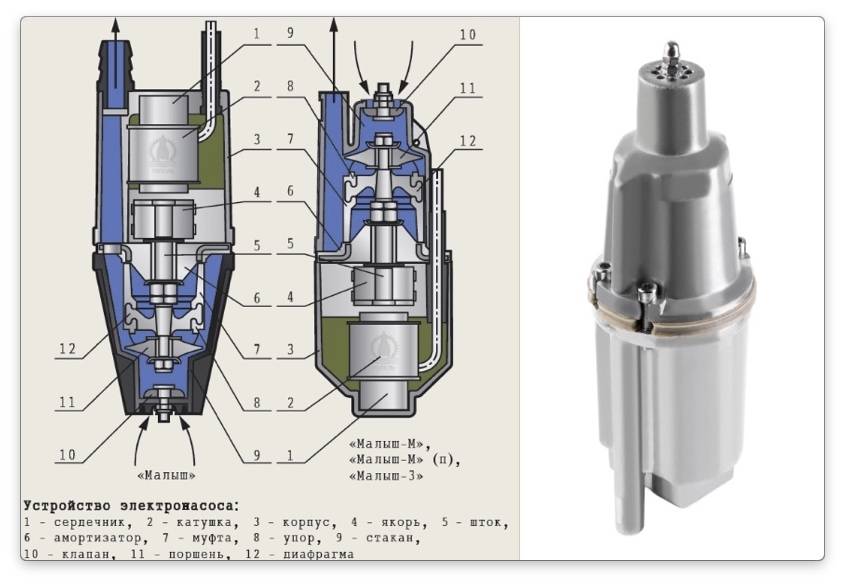

Принцип работы вибрационного насоса

Погружные вибрационные насосы являются насосами инерционного типа. Принцип действия инерционных насосов основан на возбуждении колебательных процессов в жидкости, способствующих ее перемещению. Переменная сила тока посредством упругого амортизатора превращается в механические колебания поршня и якоря. Вибрируя, поршень создает в стакане гидравлический удар. Одновременно с этим происходит закрытие входных отверстий клапаном, в результате чего вода выталкивается в напорный патрубок.

При включении насоса в сеть якорь притягивается к магниту. Каждые полпериода токовой волны полюса перемагничиваются, и якорь обратно откидывается амортизатором. Таким образом, за один период якорь притягивается дважды, а, учитывая, что частота переменного тока в нашей стране и в Европе составляет 50 Гц, за одну секунду якорь притягивается к магниту 100 раз. Соответственно, поршень, находящийся с якорем на одном штоке, вибрирует с этой же частотой.

Ограниченное клапаном и поршнем пространство в корпусе насоса образует гидравлическую камеру. Что же происходит при колебании поршня в гидравлической камере? Поскольку перекачиваемая насосами вода представляет собой смесь двух компонентов, содержащую растворенный и нерастворенный воздух, она имеет некоторую упругость, а, соответственно, при механическом воздействии пружинит. Вода разжимается и сжимается подобно пружине и в напорный патрубок вытесняются ее излишки. Таким вот нехитрым способом и осуществляется перекачивание воды насосом. Клапан при этом не только обеспечивает впуск воды, но и ограничивает ее выход через всасывающие отверстия.

Модели насосов Малыш

Многие считают, что все Малыши одинаковые, но это совсем не так. Давайте рассмотрим характеристики модельного ряда, особенности и преимущества каждой модели в частности.

Классический «Малыш»

Эта модель является обычным представителем погружных вибрационных насосов, которые используются для подачи воды из колодцев или неглубоких скважин, диаметр которых превышает 100 мм.

Производительность насоса Малыш довольно высока: он позволяет подавать воду не только вертикально, но и перекачивать ее на довольно большие расстояния по горизонтали. Дальность подачи составляет 100-150 м, чего вполне достаточно для полива немалого огорода из водоема или колодца.

Погружные вибрационные «Малыши» предназначены для работы в чистой воде. Концентрация механических нерастворимых примесей в воде не должна превышать 0,01%. Температура перекачиваемой жидкости не должна превышать показатель в 35 градусов.

Технические характеристики модели:

• номинальная мощность составляет 245 Вт;
• работает устройство от электросети 220 В;
• высота столба подъема воды – 40 м.;
• средние характеристики производительности: при подъеме жидкости на высоту 1 метр – 1050 л/час, на высоту 40 м – 430 л/час;
• максимально допустимое время беспрерывной работы – 2 часа;
• допустимая глубина погружения – 5 м;
• рабочее давление составляет 0,4 мПа;
• вес насоса составляет 3,5 кг;

Классическая модель обустроена нижним патрубком забора воды. Для подачи жидкости используется шланг, диаметром 18-22 мм.

Шланги, фильтра, реле давления и датчик перегрева не идут в базовой комплектации насосов «Малыш». Длина шнура, как правило, так же недостаточна, поэтому его придется удлинять.

Серия «Малыш»-М

Данная модификация погружного вибрационного насоса «Малыш» по техническим характеристикам, производительности и комплектации ничем не отличается от классической. Единственное отличие заключается в том, что эта модель обустроена верхним патрубком забора воды.

Серия «Малыш»-3

Серия «Малыш»-3 входит в классификацию бюджетных моделей погружных вибрационных устройств, однако стоит гораздо дороже предыдущих модификаций. Это обусловлено повшенными характеристиками и улучшенной комплектацией.

Данная модель рассчитана так же на колодцы и скважины с небольшим дебитом (глубиной) и диаметром свыше 80 мм. Технические отличия от базовых моделей заключается в следующем:

1. Сам насос, вместе с электрическом приводом, размещены в герметичном монолитном блоке.
2. Номинальная мощность агрегата уменьшена до 165 Вт, что упрощает ее использование в малодебитных скважинах.
3. При погружении на глубину 20 метров, производительность составляет 0,432 кубометра/час.

Помпа «Малыш»-3 очень компактна по габаритам и весит не более 3 кг. Шланг, используемый для подачи воды, должен иметь диаметр ¾ дюйма. Эта модель в заводской комплектации имеет 30 метров электрического кабеля с защитой от воды. Автоматики и фильтров в комплекте нет. Чаще всего для этой модели дополнительно покупают стаканообразный фильтр ЭФВП.

Серия «Малыш»-К

По техническим параметрам и характеристикам производительности отличий от базовой модели нет. В заводскую комплектацию данной модели дополнительно включено автоматическое реле защиты от перегрева (термореле).

Для чего предназначен Малыш?

Этот насос может использоваться в самых различных сферах, в том числе в подсобных хозяйствах, на загородных участках, в различных фермерских хозяйствах. Данный прибор по праву считается универсальным, а потому и применяется для следующих целей.

1. Обустройство систем полива/орошения на участках, в посадках и на полях. Помимо этого, насос может применяться для наполнения искусственных водоемов водой либо же, напротив, ее выкачкой.
2. Откачка из различных подсобных и подвальных помещений. Благодаря компактности, легкости подключения и использования, агрегат идеально для этого подходит.
3. Подача воды из источника (в качестве такового может выступать скважина, колодец) в особые емкости либо водопроводы. Так, для участка небольшого размера насос способен обеспечить водой все водозаборные точки.

Подключение насоса может быть как верхним, так и нижним – все зависит от специфики его применения. Второй вариант более эффективен, если требуется применение в скважине/колодце, чей диаметр составляет более 10 сантиметров. Еще посредством насоса можно откачивать жидкость из небольших емкостей (то есть, опять же откачка воды из подвальных помещений при затоплении). Недостатком нижнего забора можно считать тот факт, что в воду могут попасть разные частицы или грязь, а потому на входе в обязательном порядке должен устанавливаться фильтр.

Что касается оборудования с верхним забором, тот здесь мусор не может попасть внутрь; более того, оно характеризуется эффективным охлаждением, из-за чего риск перегревания минимален. Вы можете, к примеру, оставить насос работать и отправиться по другим делам – отличный вариант для обеспечения автономного водоснабжения. Еще с помощью таких насосов может подниматься вода из колодцев/скважин.

Коротко о главном

Бюджетный насос «Малыш», технические характеристики которого делают оборудование универсальным, используется для устранения воды из затопленных мест, для обработки посадок на участок. Самый надёжный вариант – это насос верхнего типа.

К ключевым параметрам стандартных моделей «Малыш» и «Малыш-М» относят:

• средняя мощность 220 Вт;
• глубина погружения – от 3 до 7 м;
• производительность – 12-20 л в минуту;
• подача воды на длину – от 100 м;
• некоторые модели оснащаются защитой от перегрева.

Также существует более новая модель, у которой снижена мощность, а погружать её можно на меньшую глубину для эффективной работы. Это – «Малыш-3».

При подключении насоса применяют полимерные шланги или трубы

Очень важно устанавливать его, строго соблюдая инструкции, надёжно фиксируя шланги хомутом и предотвращая трение корпуса о другие элементы

Оценок 0

На что обращать внимание при покупке?

Имея относительно невысокую стоимость, насос Малыш удовлетворяет всем требованиям современного покупателя ввиду следующих технических характеристик:

• он работает от стандартного напряжения в 220 Вт;
• мощность данного оборудования составляет 245 Вт;
• показатель производительности равен 432 лошадиным силам;
• максимальная рабочая глубина достигает 40 метров;
• наконец, на корпусе имеется нижнее/верхнее отверстия для водозабора.

Что же касается стоимости прибора, то она составляет примерно от 1000-2000 рублей, зато его эксплуатационные характеристики при этом настолько хороши, что модель быстро обрела популярность среди пользователей. Сегодняшние модификации оснащаются интегрированной системой автоматической защиты, благодаря чему насос надежно защищается от перегревания вследствие «сухого хода», а двигатель достаточно быстро реагирует на перепады напряжения. Для домов за чертой города данное преимущество особенно актуально, так как там далеко не всегда имеет место стабильное энергоснабжение.

Если уровень воды в резервуаре опускается ниже определенной отметки, механизм питания насоса отключается автоматикой. А для определения уровня применяется поплавковая система. Когда же вода снова поднимается то требуемого уровня, двигатель насоса опять опускается. Что характерно, защитная система функционирует от того же источника питания, что и сам агрегат.

Модификация №1. Традиционный Малыш

Данная модель отличается тем, что предназначается, прежде всего, для транспортировки жидкости на большие расстояния. Классический вариант агрегата способен перекачивать воду примерно на 100-150 метров, а потому идеально подходит для организации полива на больших загородных участках. Диаметр применяемого шланга в данном случае варьируется в пределах 1,8-2,2 сантиметра.

Данная модель не должна использоваться в загрязненной среде, а концентрация примесей должна составлять не более 0,01 процента. Более того, температура перекачиваемой жидкости должна быть не более +35 градусов.

Также стоит заметить, что в базовой модели нет реле давления, защиты от перегрева или фильтра. И если последний можно докупить и поставить своими руками, то без остального придется уж как-нибудь обойтись. Очевидно, что из-за всего этого стоимость данной модели заметно ниже, чем иных модификаций. Максимальная глубина погружения агрегата составляет 5 метров, в то время как вода закачивается посредством нижнего клапана.

Модификация №2. Малыш-М

Сразу оговоримся, что по своим техническим характеристикам данный Малыш практически ничем не отличается от модификации, которая была описана в предыдущем разделе статьи. Исключением является разве что тот факт, что водозабор в данном случае производится посредством верхнего клапана. По этой причине данная модификация агрегата рекомендована к применению там, где нижний забор из-за повышенной загрязненности дна попросту невозможен.

Модификация №3. Малыш-К

Данная разновидность имеет практически те же характеристики, что и базовый насос Малыш, вот только дополнительно оснащена защитой от перегревания. Именно поэтому данный агрегат вполне может использоваться для продолжительной непрерывной работы без участия/присмотра человека. Переходим к следующей модификации.

Модификация №4. Малыш-3

Этот скважинный насос погружного типа наиболее актуален для применения в небольших колодцах. Стоимость его несколько выше, чем у того же базового варианта, зато имеют место серьезные конструктивные отличия, которые приведены ниже.

1. В первую очередь, это то, что агрегат вместе с электрическим двигателем располагается в герметичном монолитном блоке, благодаря чему исключается вероятность проникновения влаги.
2. Весит насос максимум 3 килограмма.
3. Что касается номинальной мощность, то она здесь всего 165 Вт, то есть ниже, чем у базового Малыша. Но для небольшой скважины этого вполне достаточно.
4. Производительность агрегата составляет 0,432 кубометра в час, при этом напор достигает 20 метров.

Помимо того, такой насос достаточно компактен и комплектуется кабелем, надежно защищенным от влаги. Да, водный фильтр в стандартной комплектации отсутствует, но при необходимости его легко приобрести и установить самостоятельно.

Техническое обслуживание насосов Малыш

Чтобы насос долго и исправно служил, необходимо соблюдать рекомендованные заводом-изготовителем условия эксплуатации и хранения оборудования. В этом случае производитель гарантирует его нормальную работу в течение двух лет. Сложного обслуживания и ухода насос не требует, а простые правила выполнить не составит особого труда.

После первой установки прибора в скважину, нужно ему дать поработать один-два часа, а затем вынуть и внимательно осмотреть корпус и узлы на предмет обнаружения неисправностей. Если все нормально, то вибронасос можно поставить на место и использовать дальше, оставляя погруженным в воду на длительное время.

Периодически, не реже одного раза в три месяца, а если есть возможность, то каждые сто часов работы, нужно также проводить осмотр агрегата. Если при этом на корпусе будут обнаружены следы трения, то значит он был неправильно установлен и при работе соприкасался со стенками водозаборной выработки.

Чтобы этого избежать, необходимо его ровно выставить и надеть на корпус дополнительное резиновое кольцо.

При засорении входных отверстий, их нужно аккуратно почистить, не повредив при этом резиновый клапан. Для чистки лучше всего использовать инструмент с затупленным концом.

Если зимой насос не используется, его нужно вытащить из колодца, промыть и хорошо высушить. При хранении агрегат следует положить подальше от отопительных приборов, а также предохранить от воздействия прямых солнечных лучей.

Правила установки

Как и все погружные насосы, «Малыш» опускается в ствол гидротехнического сооружения подвешенным на капроновом или стальном тросе. Для крепления троса на корпусе есть специальная проушина. При этом предварительно на него насаживается шланг, который крепится к прибору хомутами. Специалисты рекомендуют кабель и шланг скрепить между собой все теми же хомутами.

Опускать насос в колодец или скважины надо именно за трос, который верхним концом привязывается к любому крепежи в виде крюка или проушины. Если дело касается скважины, то крепление производится к оголовку. Если водозабор производится из открытого водоисточника, то необходимо создать все условия, чтобы агрегат находился в вертикальном положении. К примеру, втыкают в дно металлическую арматуру, к которой насос привязывается проволокой.

Правила монтажа

И еще несколько рекомендаций относительно установки.

• Если между корпусом насоса и стенками обсадной трубы скважины недостаточно зазора, то всегда присутствует вероятность, что при вибрации агрегат начнет ударяться о трубу. Это быстро выведет его из строя. Поэтому рекомендуется установить на него резиновую манжету круглого сечения. Такие сегодня продаются в магазинах в отделах насосного оборудования.
• Нельзя подключать насос к питающей сети в процессе его монтажа. Если длины кабеля недостаточно, то его можно нарастить таким же с тем же сечением. Но учитывайте тот момент, чтобы скрутка не оказалась внутри колодца или скважины.
• Не забываем надевать на всасывающий патрубок «Малыша» сетчатый фильтр грубой очистки. Лучше использовать конструкцию цилиндрической формы, изготовленной из полиэтилена.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

• В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
• Малыши производятся и в Климовске Московской области.
• В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
• В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
• Агрегаты Ручеек выпускают в Могилеве (Беларусь).

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Подключение и особенности эксплуатации

Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.

Насос Малыш

Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.

Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.

Погружной насос малыш

Изобретен был погружной насос, а точнее его предок — достаточно давно. Русский изобретатель и инженер В.Г. Шухов еще в 1891 году предложил использование принципа вибрации для перекачки воды. В настоящее время устройств и механизмов, работающих аналогично «Малышу», достаточно много. Прототип сегодняшнего насоса серийно первоначально начали выпускать в Италии. С 1968 года появляется аналог уже советского производства.

В качестве товара народного потребления его выпуск был налажен в Ереване, Москве и городе Ливны (Орловская область). Различные названия и цвет упаковки — вот что было главным отличием продукции данных производителей друг от друга, хотя суть, принцип действия и даже комплектующие оставались одинаковыми много, много лет.

На сегодня основные модификации погружных насосов семейства насос малыш это:

• «Малыш» — забор воды снизу. Единственный недостаток — работа в непосредственной близости к дну и, как следствие, захват придонных отложений — чревато быстрым выходом из строя. Производительность — 450л/ч;
• «Малыш-М»— забор воды сверху. Уступает по мощности своим собратьям, но отличается повышенным ресурсом вследствие возможности находиться в зоне охлаждения даже при падении уровня воды. Производительность 450 л/ч;
• «Малыш — К»— считается модификацией основной модели, забирающей воду снизу. Насос оснащается термореле, что уберегало механизм от перегрева, но повышало его стоимость. Модель активно поставлялась на экспорт. Производительность — 450л/ч;
• «Малыш — Ш» — узкоспециализированное исполнение насоса для работы в скважинах диаметром до 80 мм. Производительность 350-400 л/ч.

Главным достоинством насосов семейства «Малыш» считается простота его принципа действия, малая энергоемкость, минимум деталей и, как следствие, — достаточная надежность конструкции.

Колодец: правила монтажа

Перед началом работы насос нужно правильно установить. Для этого используют синтетический трос, подвязывая его за специальные проушины на корпусе. Узел должен находиться в 10 см от корпуса или выше. Затем края опаляют для фиксации.

Важно! Возможно применение металлического троса, закреплённого минимум в 2 м от корпуса на синтетической верёвке. Иначе металл быстро разрушится от вибрации

Далее приступают к подсоединению труб и шлангов:

К патрубку, через который насос качает воду, крепят подходящий шланг

Важно, чтобы диаметр шланга насоса «Малыш» был больше детали, на которую ставится. Однако слишком узкий аксессуар повысит нагрузку на устройство

Оптимальный размер – на 2-3 мм больше.
Если используется труба, то её также присоединяют к патрубку шлангом, длина которого должна быть не меньше 2 м.
Для крепления применяют металлический хомут. Чтобы он не соскакивал, можно обточить патрубок напильником для повышения адгезии. Или сделать канавку под проволочный хомут. Материал для крепления – нержавейка с насечками.

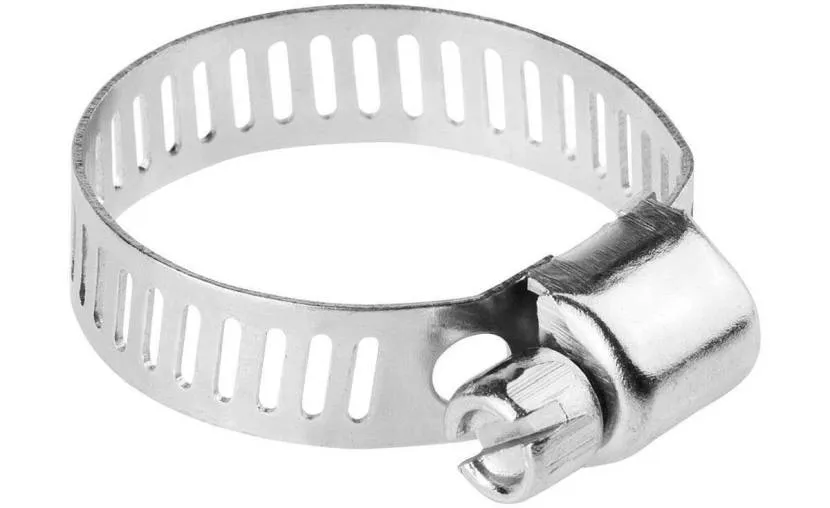

Хомут из стали для крепления шланга Источник boltmix.ru

• После первичных манипуляций шланг, трос и кабель соединяют и закрепляют перетяжками. Первая должна находиться в 25-30 см от корпуса. Для остальных предполагается шаг в 1-2 м. Для перетяжек применяют липкую ленту, так как металл может повредить шнур и шпагат.
• Сверху устанавливают прочную перекладину, на которой фиксируют трос. Также можно сделать крюк на боковой стенке для этих целей.
• Погружают оборудование на нужную глубину в соответствии с инструкцией.

При монтаже важно помнить, что «Малыш» не должен соприкасаться со стенками скважины или колодца. Совет! При монтаже в колодце с малым уровнем воды с длиной троса до 5 м подвешивать изделие нужно на пружинной прокладке к перекладине

Совет! При монтаже в колодце с малым уровнем воды с длиной троса до 5 м подвешивать изделие нужно на пружинной прокладке к перекладине.

Такой подход уменьшит вибрацию. Можно использовать кусок резины для распределения веса.

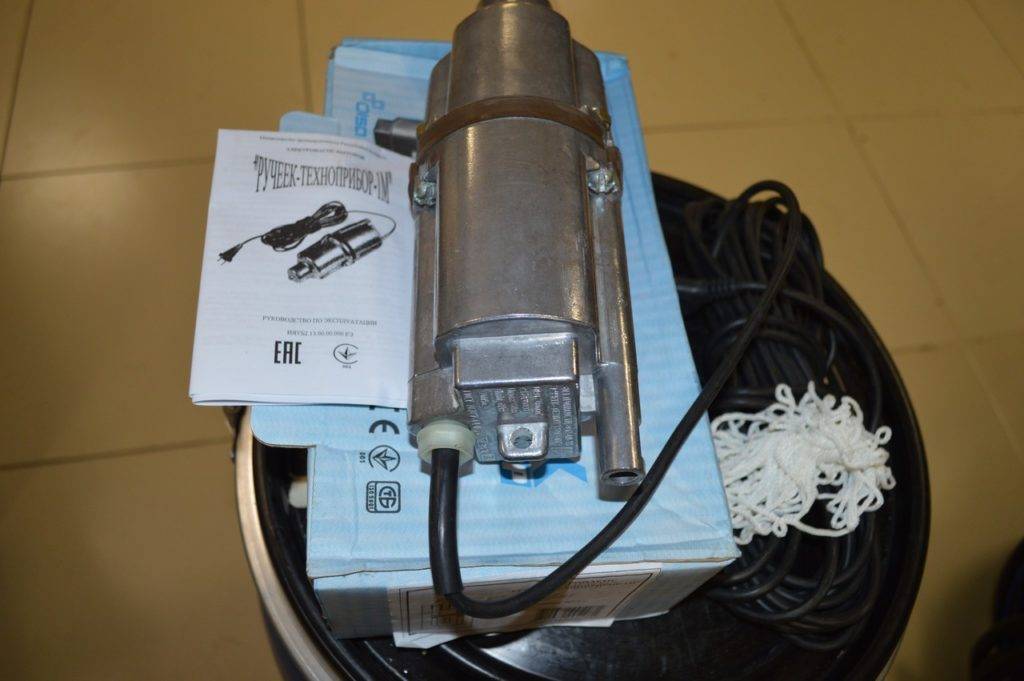

Малыш или Ручеек?

Многие потребители встают перед выбором, какой насос лучше приобрести «Ручеёк» или «Малыш». Оба насоса просты в эксплуатации, нет нужды настраивать их перед началом использования. Имеется неплохая возможность отремонтировать приборы своими руками.

Первый производится в Республике Беларусь. Забор воды в нем осуществляется только верхним способом. Российский же насос изготавливается в разных модификациях: с расположением патрубка, по которому всасывается вода, внизу и вверху, что расширяет спектр его применения.

По техническим показателям эти 2 насоса не существенно отличаются друг от друга. Однако, «Ручеёк» имеет большую глубину погружения и лучшую производительность по сравнению с «Малышом». В связи с этим его цена выше российского аналога. Вместе с тем, качество воды у российского насоса выше, в то время как у белорусского прибора возможно наличие в воде каких-либо примесей. Назначение этих насосов практически идентичное, но «Ручеёк» идеален для набора воды в системы отопления, а «Малыш» лучше использовать для полива и набора жидкости.

Предназначение и производительность насоса Малыш

Погружные насосы используются на частных садово-огородных участках, небольших фермерских и подсобных хозяйствах. Положительные отзывы владельцев загородных домов получили насосы Ручеек и Малыш.

Производительность Малыша составляет 432 литра в час на открытых резервуарах.

Благодаря этому сфера его применения значительно шире, нежели у Ручейка: Малыш можно использовать как для забора воды из колодца и скважин, диаметр которых составляет более 800 мм, так и решения хозяйственных задач.

Так, с помощью насоса Малыш можно:

• Организовать систему полива на садовом участке;
• Наполнить бытовые резервуары с водой для удовлетворения санитарно-гигиенических нужд;
• Откачать воду, в случае затопления, из подвальных и других помещений (дренажный насос).

При этом, следует помнить, что использовать скважинный вибронасос базовой комплектации следует только для откачки и перераспределения чистой воды с температурой, не превышающей 35 градусов. В другом случае, различные мелкие частички и загрязнения будут способствовать быстрому износу всех механических элементов устройства. Для откачки грязной воды можно выбрать насос с верхним забором: это уменьшит риск возможных поломок.

Различные модификации насосов

Выпускаемые ОАО «Ливгидромаш» насосы «Ручеек» имеют классическую конструкцию, т.е. электропривод располагается внизу, а всасывающие отверстия сверху. При такой компоновке захват примесей со дна исключается, кроме того улучшается охлаждение. Насос способен работать на протяжении длительного времени в погруженном состоянии с открытыми всасывающими отверстиями на воздух. В соответствии с международными стандартами насос должен проработать в таком состоянии семь часов. Насосы, у которых всасывающие отверстия находятся наверху, такие испытания выдерживают. Тем не менее, для работы в критических условиях стоит все же покупать насосы с термореле, которое выключает насос в случае перегрева, вероятность которого повышается в условиях ограниченного объема или при повышении напряжения свыше допустимой нормы. Естественно, стоимость такого насоса будет выше, но экономить на этом не целесообразно.

ОАО Бавленский завод «Электродвигатель» производит насосы «Малыш» различного конструктивного исполнения. Так, с нижним размещением всасывающих отверстий выпускаются насосы «Малыш» и «Малыш К». Последний снабжен термореле для выключения при перегрузках. На насосе «Малыш М» всасывающие отверстия расположены наверху. Преимуществом насоса «Малыш-3» является то, что его можно использовать в трехдюймовых скважинах, т.е. в тех скважинах, внутренний диаметр обсадной трубы в которых составляет 80 мм.

При выборе насоса с нижним размещением всасывающих отверстий рекомендуется покупать насос, снабженный термореле, чтобы его можно было спокойно оставить без присмотра. Многие полагают, что насосы с нижним водозабором предпочтительнее использовать в мелких водоемах. Это достаточно спорное мнение, ведь тот же насос с верхним водозабором будет замечательно работать, если расположить его горизонтально.

В комплект с насосом в обязательном порядке должен входить капроновый трос, необходимый для монтажа и крепления насоса. Капроновый трос не проводит ток, что исключает поражение электрическим током из-за пробоя изоляции. Использование для закрепления стального троса вызывает перетирание проушин в корпусе насоса.

Несмотря на то, что насосы от российских производителей имеют II класс защиты от поражения током и испытания изоляции на прочность осуществляются под напряжением 3750В, прикасаться ко включенному в электросеть насосу все-таки не желательно, дабы не испытывать судьбу. Если проводка имеет заземление, то желательно покупать насосы по I классу защиты, т.е. снабженные евровилкой. Покупая насос, укомплектованный евровилкой, проверьте, чтобы провод не был двухжильным, а его сечение, согласно международному стандарту, составляло не менее 2х0,75мм. Остерегайтесь подделок!

Насосы не следует комплектовать шлангами, внутренний диаметр которых меньше 19мм (3/4²), поскольку это вызывает перегрузку насоса и ведет к потере производительности.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Технические характеристики

Все вышеперечисленные насосы используют стандартную электрическую сеть с номинальной величиной напряжения 220 Вольт, их глубина погружения – до 3-х метров, в час они выкачивают 430 литров, напор воды – 40 м (максимум -60). У «Малыша-3» напор воды – 20 м (максимум — 25).

Мощность базовых моделей и «Малыша-М» — 240 Вт, длина их корпуса 25,5 см, масса 3,4 кг. Модели укомплектовываются кабелем различной длины от 10 до 40 метров.

При покупке насоса необходимо обратить особое внимание на класс электрозащиты. Устройства 1 класса имеют обозначение «I» и комплектуются трехжильным кабелем с заземлением

Если маркировки нет, следовательно, агрегат относится ко 2-му классу и имеет двухжильный шнур.

Общие сведения

Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:

• набор воды в накопительные резервуары;
• полив садово-огородных участков;
• водоснабжение дачи, частного дома, коттеджа.

Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.

Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».

Насос Малыш: технические характеристики

На сегодня существует несколько моделей насоса Малыш. Для того, чтобы определиться с выбором, необходимо изучить технические характеристики базовой модели. Многих интересует какое давление создает вибрационный насос Малыш в трубопроводе. Так, устройство дает давление в 6-7 атм. При этом, транспортировать воду с помощью насоса можно на расстояние до 100 метров.

Наиболее важными техническими характеристиками насоса являются:

• Потребляемая мощность прибора (у Малыша составляет не более 300 Вт);
• Напряжение питающей сети (220 В);
• Номинальный и максимальный напор (глубинный насос можно использовать для поднятия воды на высоту 40-60 м);
• Диаметр шланга (составляет 18-22 мм);
• Длина кабеля (10-40 м).

При выборе насоса следует обращать внимание также и на такую важную характеристику как уровень электрозащиты прибора. Устройства с первым уровнем должны комплектоваться заземляющим кабелем с тремя жилками, устройства второго уровня – быть оснащены усиленной изоляцией
