Полимерно песчаные кольца для колодца

Правила и советы по эксплуатации колодцев из пластика

Пластиковые колодцы не требуют постоянного сложного контроля за состоянием в ходе эксплуатации. Внутренняя поверхность колец гладкая, поэтому на стенках лишь по истечении длительного времени могут появляться осадки. Чистка проблем не вызывает: щетка, веник, струя воды под напором уберут налет. Если швы при сборке правильно соединены и загерметизированы, то до окончания срока эксплуатации (до 50 лет) никаких трещин не появится.

При необходимости добавления колец (например, в случае проседания грунта) нужно снять первое, чтобы освободить доступ к резьбе. Чтобы это действие не привело к повреждению деталей конструкции, они должны легко сниматься (не быть зацементированными).

Часть пластикового колодца, находящуюся над поверхностью, лучше закрыть. Прямые солнечные лучи могут привести к деформации колец, особенно если они имеют небольшую толщину. Можно имитировать сруб, если это колодец питьевой. Кирпичная кладка придаст эстетичный вид. Оригинальный навес защитит от воздействия солнца и станет элементом дизайна участка, на котором расположен.

Часть колодца которая находится на поверхности можно задекорировать на любой вкус

Колодцы из пластиковых колец стали значительным шагом вперед в сфере рационального и разумного совершенствования бытовых и производственных условий. Достойной альтернативы им на сегодняшний день не существует. Размеры конструкций, доступность монтажа в любой местности, высокая технологичность, большой срок эксплуатации делают их единственно надежным способом обеспечения нормального функционирования водоснабжения, водоотведения и других коммуникаций.

Как установить

Установка колодца включает в себя четыре основных этапа.

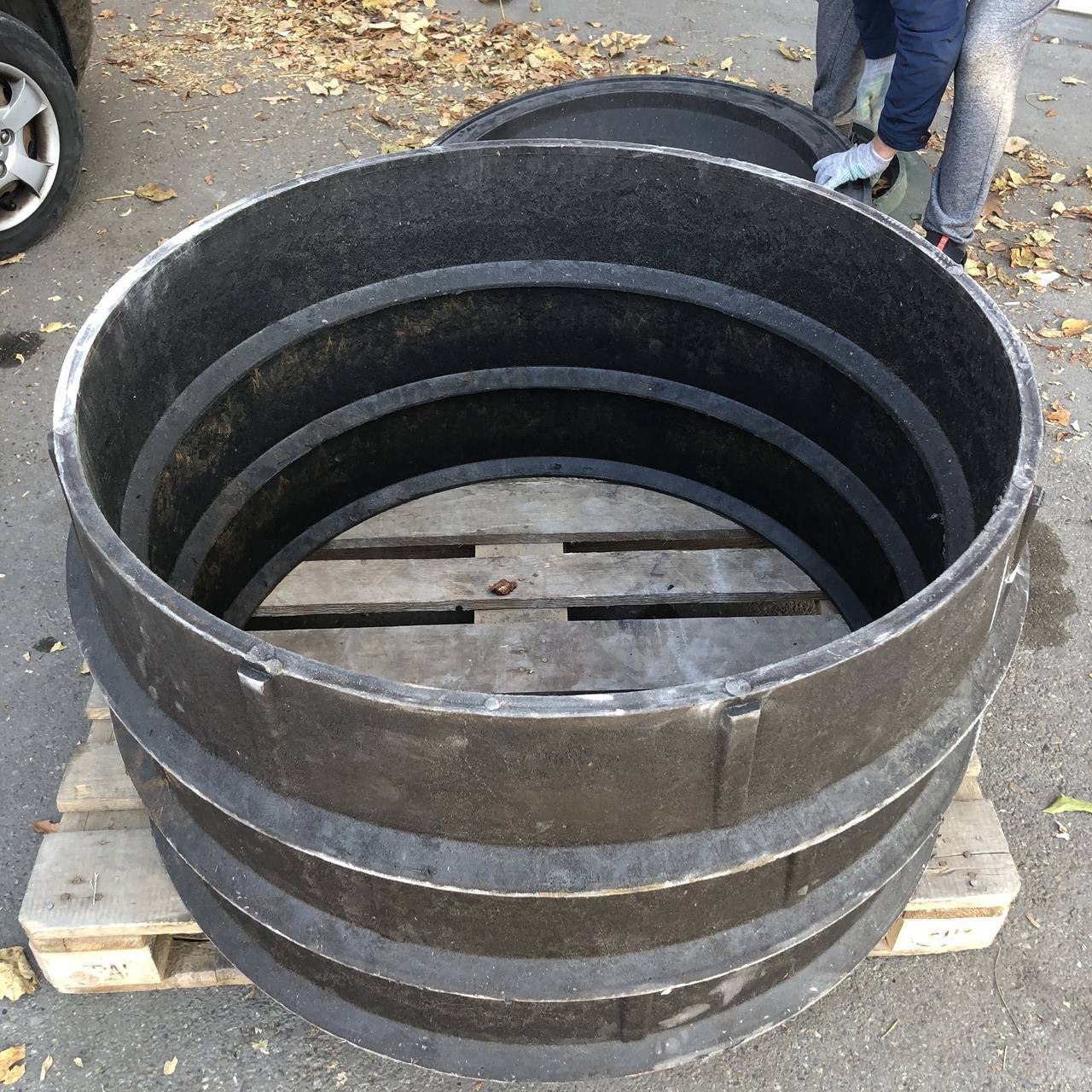

Правильная доставка

Вес одного кольца составляет 60 килограмм. Поэтому изделия можно погрузить в машину и выгрузить без использования специальной техники. Для погрузки и разгрузки достаточно двух или трёх человек.

Для транспортировки в кузов грузового автомобиля укладывают деревянный помост, на котором размещают нижнюю плиту (дно). Кольца перекладываются досками (допускается установка элементов конструкции друг на друга).

Копка ямы

Рекомендуется сделать запас на 20-30 сантиметров по всему периметру, чтобы облегчить установку конструкции в грунт.

Сборка

Сборка может производиться как на поверхности, так и внутри ямы. Если монтаж осуществляется на глубине, детали подают два человека. А вот собранную на поверхности конструкцию опустить удастся только с привлечением крана.

Монтаж происходит достаточно просто:

1. дно (плита) размещается по центру ямы;
2. сверху поочерёдно опускаются кольца (необходимо следить, чтобы они плотно вошли в пазы);
3. сборка завершается установкой горловины и люка.

Подключение труб не составит проблем – материал достаточно легко поддаётся механическому воздействию.

В отверстия вставляются втулки из резины – этот материал плотно прилегает к трубам и не требует дополнительной обработки герметиком. Трубы подключаются непосредственно в траншее – проталкиваются сквозь самодельную втулку, которая прижимается к трубе по принципу раструба и обеспечивает надёжное закрепление трубопровода.

Завершающий этап

Зазор между стенами ямы и колодцем засыпается песком или глиной. Засыпка сверху утрамбовывается. При необходимости над устьем колодца можно соорудить утеплённый кессон или бытовку.

Что это такое

Уже по названию видно, что мы будем говорить об изделиях из композитного материала: из пластика и песка. Продукция представляет собой сборный колодец, состоящий из колец, дна, конусовидной крышки и люка. Необходимая жесткость обеспечивается за счет вкраплений песка в матрицу из полимерного материала. За счет последнего достигаются наилучшие показатели герметичности. Кольца диаметром 1 м и шириной 0,2 м относительно легкие – массой примерно 60 кг. Варьируя их количество можно получить емкость расчетного объема. Все части колодца плотно соединяются в замок «шип-паз».

Преимущества использования

По удобству применения и эксплуатационным характеристикам предмет нашей статьи уместно сравнивать с бетонными кольцами, из которых часто делают септики (о последних читайте здесь ). По сравнению с ними полимерно-песчаные колодцы:

• более легкие. С монтажом справится двое крепких мужчин;
• более компактные. При желании емкость можно собрать в подвальном помещении. Облегчается процесс самостоятельной доставки;
• более герметичные. Композитный материал не пропускает воду. Слабым местом могут быть места соединения элементов колодца

Это наиболее значимые особенности, которые действительно заслуживают внимания. По долговечности изделий и ценам же выходит примерно одинаково. Но об этом ниже.

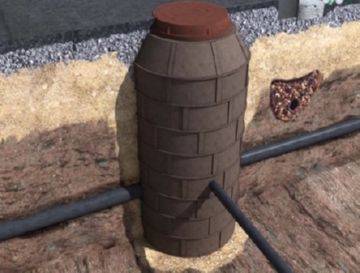

Монтаж

Полимерпесчаные колодцы можно использовать в качестве составных частей одно- или многосекционных септиков. как экономичный вариант кессона, корпуса канализационной насосной станции и т.п. Как мы уже говорили выше, изделия отличаются прочностью и герметичностью. Единственное слабое место – стыки между отдельными кольцами, дном, крышкой. Несмотря на наличие замкового соединения, гарантировать полную водонепроницаемость этих частей колодца невозможно. Поэтому перед монтажом их промазывают битумной мастикой или специальными герметиками. От качества данных работ зависит будущее конструкции.

Монтажные работы проводятся в несколько этапов:

• рытье траншей для трубопровода (на глубину промерзания или в соответствии с проектными данными) и котлована для колодца (по размерам конструкции с учетом нижеприведенной информации);
• подготовка основания под емкость, включающая засыпку 20 см. слоя песка, его трамбовку и последующую заливку бетонной плиты толщиной 20-30 см;
• установка дна колодца, промазывание стыков битумной мастикой;
• монтаж колец, при котором места стыковки обязательно промазываются мастикой;
• сверление отверстий для подведения труб, герметизация резиновыми уплотнителями, посаженными на битум;
• подключение трубопровода;
• монтаж крышки и люка;
• обратная засыпка песком или грунтом, трамбовка. Здесь необходимо учитывать характер грунта на участке. Если он отличается нестабильностью, то резервуар лучше защитить саркофагом из цементно-песчаной смеси

Цены

Расценки на данную продукцию могут различаться в зависимости от мощностей предприятия-изготовителя, применяемых технологий и еще ряда других факторов. На сегодня производство полимерно-песчаных изделий освоено на ряде крупных заводов, специализирующихся на изготовлении пластиковых емкостей. Среднерыночные цены на составные части колодцев представлены в таблице ниже.

Стоимость составных частей колодца

Судя по отзывам людей, такие колодцы вполне можно использовать в качестве альтернативы железобетонным кольцам при изготовлении простейших отстойников. А вот как емкости для хранения питьевой воды они не подходят, т.к. полимерный состав получают из вторичного сырья.

Как мы уже говорили выше, единственным проблемным местом готовой емкости являются стыки между ее составными частями. Несмотря на то, что имеющееся крепление препятствует боковым смещениям колец, оно никак не предупреждает смещения в вертикальной плоскости. Отсюда образование щелей и нарушение герметичности изделия. По этой причине полимерно-песчаные емкости не рекомендуют использовать в условиях высокого уровня грунтовых вод. В таких случаях надежнее применять цельные резервуары из стеклопластика, ПНД, нержавеющей стали и т.п.

В заключение

Несмотря на вышесказанное, полимерпесчаные колодцы уже сегодня являются отличной альтернативой применению железобетонных колец. Возможно, в будущем их себестоимость снизится до пределов, которые позволят им завоевать рынок. Пока же многие предпочитают доверять традиционным решениям.

Септики – инженерные системы будущего

Где используются полимерно-песчаные резервуары

Колодезные конструкции из композитов можно встретить на автодорогах, промплощадках и территориях частных усадеб. Они применяются:

При организации ливневой канализации для устройства дренажных и смотровых колодцев.
В качестве септиков-накопителей канализационных стоков.
При обустройстве колодцев с технической водой.
В качестве герметичных стенок при сооружении скважинного кессона.

Из отдельных полимерно-песчаных колец собирают герметичные сооружения в основном для накопления и отвода стоков. Они отлично удерживают канализационные нечистоты внутри, не реагируют на агрессивность подобной среды, безукоризненно предотвращают проникновение жидкостей за пределы канализационной системы.

Параметры современных пластиковых колец для колодцев: размеры, цены

Примеры с точными цифрами приведены ниже, в обзоре рынка. Однако можно отметить общие факторы, оказывающие заметное влияние на увеличение цены:

• Дороже стоят кольца для колодца, размеры которых не совпадают со стандартными параметрами. Такие изделия некоторые предприятие создают по индивидуальному заказу.
• Значение имеет выбор материала. Стоимость увеличивается при добавлении специальных компонентов, улучшающих стойкость к высокой температуре, иным внешним воздействиям.
• Для повышения прочности увеличивают толщину стенок, ставят дополнительные ребра жесткости. Создают стенки с применением нескольких разных полимеров. Внутри делают воздушные камеры для термоизоляции. Усложнений конструкции также повышают стоимость.

Диаметры пластиковых колец для колодца

Если в рекламном объявлении указан «колодец пластиковый 800», значит речь идет о внутреннем диаметре. Бывают исключения, но нет смысла создавать чрезмерно крупные отверстия, поэтому применяют обычно 800, 900, 950, 1000, 1200 мм. Слишком маленькие отверстия сложно обслуживать.

Определенной значение имеет способ строительства и особенности конструкции, геологические особенности участка. Типовой метод – копание шахты вручную. В плотных почвах сохраняется целостность стенок на большой глубине. После завершения земляных работ на дне делают подсыпку из щебня. Пластиковые колодезные кольца устанавливают последовательно, скручивают. Свободный промежуток между внешней поверхностью и стенками шахты засыпают песком, иным гранулированным материалом. Сверху устанавливают крышку, «домик» и кессон с оборудованием.

В этом варианте не сложно рассчитать, какой должна быть ширина шахты. Следует учитывать внешние размеры трубы. В зависимости от материала и конструкции толщина стенок может составлять от 10 до 20 мм и более. Соответствующим образом изменяется внешний диаметр колодезного кольца: 810-820, 910-920 мм и т.д.

Подобные расчеты применяют и при строительстве в рыхлом грунте. Но, чтобы обеспечить устойчивость стенок, роют шахту не глубже метра. Опускают туда пластиковое колодезное кольцо. Выбирают аккуратно грунт, опуская постепенно этот крепежный элемент. По мере необходимости завинчивают следующие компоненты конструкции. В данном случае применяют изделия с большим внутренним диаметром, чтобы облегчить выполнение рабочих операций.

Такой источник можно восстановить

Чтобы сократить затраты, предотвратить возникновение проблем после откачивания старой воды заменяют только старую засыпку. При необходимости – делают углубление. Внутрь вставляют пластиковые колодезные кольца. Промежуток до стенок заполняют сыпучим материалом. Здесь диаметр элементов определяется параметрами имеющегося сооружения. По этой причине применяют кольца 600-800 мм.

Высота пластиковых колец

В ассортименте производителей представлен широкий выбор. Как правило, высота кольца для колодца составляет от 40 до 150 см. При максимальном размере вес изделия не превышает 30-40кг, что позволяет выполнять рабочие действия в одиночку, без применения кранов и другой специальной техники. Более крупные изделия сложнее перевозить.

Следует отметить, что некоторые пластиковые колодезные кольца (из спиральновитых труб, например) можно разрезать по нужной длине при возникновении соответствующей необходимости. Для скрепления стыков применяют не только герметики, но и тепловую обработку швов, термоусадочную ленту. Это – сравнительно простые технологии, которые не сопровождаются чрезмерными трудностями.

Произвольное изменение высоты колодезного кольца из пластика является существенным преимуществом. Для сравнения ниже приведена таблица с параметрами стандартных бетонных изделий. Такое разнообразие определяется в частности тем, что сделать подгонку размеров не получится.

Параметр	Значение, мм
Толщина стенки	12	8	8	8	8	10	8	8
Высота	7	10	15	35	50	60	90	100

Недостатки полимерпесчаных колодцев

Недостатком данных колодцев является необходимость точного подбора люка. Поскольку не каждый вид люка способен выдерживать большие нагрузки, это условие особенно актуально для тех мест, по которым осуществляется движение автомобильного транспорта

Поэтому если полимерпесчаный колодец устанавливается около гаража или вблизи подъездной дороги, следует уделить повышенное внимание качеству и прочности этого конструктивного элемента

Некоторые типы полимерпесчаных люков в очень жаркую погоду частично утрачивают жесткость, делаются вязкими и поддаются деформации под воздействием значительных точечных нагрузок (к примеру, на их поверхности могут оставлять следы женские каблуки).

В случаях, когда полимерпесчаные колодцы устанавливаются в местах, которые подверженных снежным заносам, следует использовать армированные разновидности люков, чтобы облегчить их поиск при помощи металлоискателей.

Преимущества и недостатки

Полимер-песчаные сборные кольца имеют положительные и отрицательные стороны:

Плюсы:

• Имеют небольшой вес, что упрощает процесс транспортировки. Нет потребности арендовать грузоподъемную технику. Также исключается дополнительная нагрузка на почву.
• Компактные размеры. Сборная технология септика позволяет производить монтаж сооружения даже в подвальном помещении.
• Возможность произвести сборку своими руками без привлечения специалистов.
• Высокая герметичность.
• Эксплуатационный срок более 15 лет.
• Используемый материал устойчив к агрессивной химической среде.
• Гамма цветов и типоразмеров.
• Устойчивы к воздействию грунта.
• Легкость при обработке.
• Не пропускают влагу.

Минусы: как таковых недостатков нет. Проблема может сводиться к неправильному выбору составных частей и крышки, которые не справятся с возникающей нагрузкой. Поэтому, сделав правильный выбор и выполнив качественный монтаж, полимерно песчаные изделия прослужат не один десяток лет.

Из чего делаются полимерпесчаные колодцы

Изначально стенки колодезных шахт укрепляли срубами из древесины водоустойчивых пород. Затем делать это стали с помощью железобетонных колец. Но в последнее десятилетие им на смену пришли композитные стройматериалы, которые по прочностным характеристикам не уступают бетону, а по легкости монтажа – значительно превосходят его.

Производятся элементы полимерно-песчаного колодца из:

• пластика (вторсырья в виде отходов различных полимерных изделий);
• мелкофракционного песка с влажностью от 0,1 до 10%;
• разноцветных пигментов на основе оксида железа.

По технологии изготовления песчаный наполнитель должен быть сухим и однородным. Качественная продукция получается только из намывного песка. Тогда внутри нее не образуется пустот, приводящих к снижению прочности и водоустойчивости деталей колодца.

Однако некоторые недобросовестные производители используют вместо него просеянный карьерный аналог, не прошедший предварительную промывку. В результате чего через пару месяцев в полимерпесчаном изделии образуются каверны, пустоты, а попросту дырки – это из пластика вываливаются комочки глинистых пород.

При высокой влажности исходного сырья возрастает не только затраты на выпаривание влаги, но и падает прочность с влагостойкостью материала. Он получается уже не таким долговечным, морозостойким и устойчивым к воздействию воды. Однако при покупке, на глаз, определить некачественную продукцию практически невозможно. Здесь полностью приходится полагаться на честность изготовителя.

Красители добавляются в изделие на стадии подготовки смеси и запекаются вместе с нею в процессе горячего прессования. Они становятся частью общей молекулярной структуры материала. Поэтому даже люки из полимерпеска, которые постоянно находятся на солнце, не выгорают и не требуют подкраски.

Характеристики полимерно-песчаных изделий

На песчаный наполнитель применяемой в изготовлении смеси приходится порядка 75–80% от общей массы. Он отвечает за жесткость изделия. В остальном это связующий полимер и краситель. Полимерные компоненты связывают песок в прочный, практически водонепроницаемый монолит. В результате горячего прессования получается достаточно легкое, долговечное, прочное и устойчивое к агрессивным средам изделие.

Изделия из полимерпеска более прочны и водостойки, нежели бетонные конкуренты. Они спокойно переносят температуры до минус 70 по Цельсию. И выдерживают до 500 циклов замораживания/оттаивания.

При этом полимерно-песчаный композит устойчив к воздействию химикатов. Ему не страшна агрессивная среда канализационных стоков. А при промывке колодца можно применять любые моющие средства как бытового, так и промышленного назначения.

Особенности эксплуатации колодезных конструкций из полимерпеска

Конструктивно колодец представляет собой вертикально заглубленное гидротехническое сооружение. При эксплуатации он подвергается воздействию грунтовых и сточных вод, а также перепадам температуры в сезоны зимнего промерзания грунтов и последующего оттаивания. Материал его изготовления должен обладать повышенной устойчивостью к этим факторам, иначе герметичность резервуара будет поставлена под вопрос.

Полимерпесчаные колодцы различаются по диаметру внутренних колец и люка. Эти элементы достаточно долговечны, но при появлении прорех отремонтировать их будет сложно. Оптимальный вариант в этом случае – это полная замена прохудившейся детали.

С одной стороны полимерно-песчаные колодезные конструкции дешевы и просты в сборке, а с другой ремонту отдельные их части не подлежат. При появлении отверстий в стенках кольца придется менять. А для этого надо будет раскапывать колодец до уровня повреждения и заново перекладывать его элементы.

Производители обещают до полувека эксплуатации изделий из полимерпеска и идеальную герметичность стыков колец. Обеспечивается герметичность за счет паза по краю всех элементов колодца, которые не дают кольцам разойтись при подвижках грунта. Еще один веский плюс пазо-гребневого замка по торцам колец заключается в том, что при сборке колодца самопроизвольно соблюдается вертикальность.

Отрицательный нюанс – податливость полимерной основы механическим воздействиям. Если при чистке колодца пользоваться жесткими скребками и прилагать излишние усердие при этом, то можно повредить полимерные стенки, как следствие, снизить водоотталкивающие качества подземного сооружения.

Особенности полимерпесчаных колец

Желание построить такой колодец, который в течение долгих лет не будет нуждаться в ремонте и реконструкции, вполне понятно. Но для его осуществления необходимо тщательно продумать и спроектировать конструкцию и не экономить на материалах и профессиональном выполнении монтажных работ. Цена описываемых изделий выше, чем у аналогов из железобетона, но она себя оправдывает.

Способ изготовления

При изготовлении колец колодца используются полимеры (пластмасса с различными добавками, придающими материалу требуемые свойства) и песок. В производство все компоненты поступают в виде порошка. Они смешиваются в определенных пропорциях, после чего подвергаются прессованию под давлением и воздействием высоких температур.

Смешивание песка и полимерного порошка

В результате горячего прессования песчано полимерные кольца для колодцев приобретают нужную форму и прочную, малопористую структуру.

Добавляемые в массу пигменты позволяют получать изделия разных цветов

Стоимость

Ценник на полимерные изделия будет отличаться, исходя из особенностей и технологии создания, а также самого производителя. На конечную стоимость влияют диаметр, высота, толщина стенок и тому подобное. Плюс ко всему каждый элемент сборного колодца будет иметь индивидуальную стоимость. Ориентировочные цены приведены в таблице ниже:

Вид	Характеристики	Цена тыс. руб.
Готовый колодец «Енисей» Высота 2 метра	Толщина 50 мм, а наружный диаметр 110 см	14,5
Готовый колодец «Енисей» Высота 3 метра	Толщина 50 мм, а диаметр 110 см	21.3
Полимерное кольцо	Высота 20 см, а диаметр 100 см	1700
Кольцо с крышкой	Диаметр 80, высота 30, горловина в диаметре 75 см	29

Стандартная технология монтажа

Работы можно выполнять как летом, так и в зимний период. Сложностей со сборкой деталей должно возникнуть минимум. Проблемы может вызвать лишь копание мерзлой земли. Главное чтоб используемый герметик допускал работу при существующей уличной температуре воздуха.

Монтаж выполняется в пять этапов:

1. Разгрузка композитных деталей.
2. Рытье котлована.
3. Сборка “конструктора” из полимерпесчаных сегментов.
4. Подключение трубопроводов.
5. Обратная засыпка грунта.

Все просто, с работой можно справиться самостоятельно без привлечения наемных рабочих

Важно правильно рассчитать необходимое количество колец либо внимательно следовать проекту

Закупка полимерно-песчаных элементов для кессона

Рытье котлована для установки сборной конструкции

Установка дна кессона на устье водяной скавжины

Сборка стеновых элементов рабочей камеры

Соединение полимерпесчаных колец

Установка модулей до требующейся высоты

Установка кольца горловины кессона

Подключение водопровода и ввод электрокабеля

Этап #1 – подготовка деталей и земляные работы

Самый тяжелый элемент колодца весит не более 60-ти кг. Для разгрузки машины достаточно будет усилий пары человек. При этом вес всей конструкции не превысит пары тонн, одной «Газели» для ее транспортировки от магазина вполне хватит.

Несмотря на высокие прочностные характеристики при перевозке и складировании кольца следует перекладывать досками. А днище лучше положить на поддон или помост из древесины.

Яму под полимерпесчаный колодец рыть придется шириной в 120–130 см. Внешний диаметр колец не превышает 110 см. Десяти сантиметров по бокам вполне хватит, чтобы опустить детали в вырытую шахту.

Чтобы сделать дренаж можно не только убрать днище, но и дополнительно насверлить дырок в нижних кольцах

Если колодец делается без дна, то возможен вариант с постепенной выемкой земли под нижним кольцом. Но при подобном подкапывании котлован придется рыть шире, иначе работать лопатой будет неудобно. Стоит ли делать лишнюю работу, вынимая в полтора-два раза больше грунта, – решать только землекопу.

Этап #2 – укладка секций и врезка труб

Сборку колодезных колец можно выполнить как в самой яме, так и рядом с последующим спуском вниз сразу всей или части конструкции. В любом случае можно обойтись силами двух человек. Но при опускании в котлован уже собранного колодца понадобится тренога с лебедкой либо кран.

Днище или стартовое кольцо укладывается на песчаную подушку толщиной в 15–20 см, заранее насыпанную и утрамбованную на дне котлована.

Далее паз в них заполняется герметиком либо битумной мастикой и в него гребнем вставляется следующая деталь. Так одно за другим укладываются все остальные кольца, а сверху устанавливается горловина.

Для врезки в кольца полимерпесчаного колодца труб достаточно воспользоваться дрелью с коронкой требуемого размера

Полимерпесок довольно легок в обработке. Отверстия в нем под вводы трубопровода можно сделать без использования мощных инструментов. Хватит обычной дрели с обычной коронкой по бетону или керамике. Плюс, края после такого сверления стачивать или как-либо еще обрабатывать не потребуется.

Для герметизации стыка трубы и стенки достаточно будет в отверстие вставить резиновую манжету.

Этап #3 – подключение труб и поверка герметичности

После установки полимерно-песчаного колодца на своем месте в яме производится подключение канализационных труб. Чтобы узнать больше информации по монтажу наружных труб для канализации, переходите по этой ссылке.

Потом выполняется проверка герметичности стыков, для чего внутрь полученной емкости заливается вода. Если протечек не заметно, то остается лишь засыпать промежуток между стенками котлована и колодезной конструкции.

Потребность в слое утеплителя зависит от региона проживания владельца. Так, в условиях умеренной зимней температуры достаточно просто засыпать промежуток между стенками котлована и собранным колодцем

Материалу полимерпесчаного колодца утепление не требуется. Но в холодных регионах теплоизолятор в виде пенопласта уложить все же рекомендуют, иначе жидкость внутри будет замерзать. Здесь руководствоваться надо проектом канализационной или ливневой системы, частью которых является собираемое сооружение.
