Правила проведения роторного бурения

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Промывочная жидкость в буровых роторных работах

Жидкие среды, используемые для бурения, укрепляют стенки выработки в рыхлых породах, удерживают буровой шлам во взвеси, не давая ему осаждаться, и выносят его на поверхность, не загрязняют подземную воду. Трение колонны о стенки скважины и охлаждение долота, способствование разрушению породы на забое — это тоже функции промывки.

В качестве буровых растворов применяются следующие жидкости:

1. Вода техническая. Применяется при строительстве водозабора в устойчивых породах и песках, где статический уровень жидкости ≥3 м. Диаметр скважин <200 мм.
2. Глинистый раствор. Для его приготовления используют каолиновые и бентонитовые глины. При смешивании с водой частицы породы слипаются между собой и образуют гелеобразную жидкость, в которой влага находится внутри пространственной структуры ячеек.
3. Раствор аэрированный. Применяется в интервалах с поглощением промывки и при входе в слабонапорные водоносные пласты. Представляет собой обогащенную воздухом техническую воду или глинистый раствор. Аэрация осуществляется 2 способами: реагентным (добавлением в жидкость поверхностно активных веществ) и подачей сжатого воздуха от компрессора. Обогащение промывки воздухом способствует снижению загрязненности водоносного горизонта элементами промывочной жидкости.
4. Нестабильный раствор технического крахмала. Перемешивается 1 час в глиномешалке с добавлением к 1 м³ воды 40-50 г сухого порошка. Смесь распадается через 3-4 дня. Используется при бурении низконапорных пластов, включающих мелкозернистые пески, что позволяет не проводить разглинизацию скважины, как в случае применения раствора глины.
5. Водные растворы гипана — гидролизованного полиакрилонитрила. Его использование в песчаных горизонтах снижает водоотдачу пласта из-за образования эластичной корки на стенках скважины.

Схема роторного бурение скважины с прямой промывкой.

Роторное бурение скважин: плюсы и минусы

Вращательный способ проходки выработок бывает не только роторным, эта технология может сочетаться с ударным воздействием, с продувкой сжатым воздухом, удалением грунтового бурового шлама через шнек.

Преимущества проходки скважин с применением ротора:

1. Скорость выше, чем при ударном разрушении. Способ обратной промывки выработки водой в рыхлых породах ускоряет проходку в 1,5-2 раза по сравнению с бурением с прямой подачей раствора в скважину.
2. Универсальность — сменные долота способны разрушать мягкие грунты и твердые горные породы. Роторная проходка скважины позволяет достичь водоносного пласта на любой глубине.
3. Возможность бурения водозаборных выработок Ø1200-1500 мм. Для этого применяется обратная промывка ствола.
4. Габариты и металлоемкость станка невелики по сравнению с ударно-канатными буровыми машинами.
5. Мобильность — оборудование размещается на передвижной платформе.

Роторное бурение скважины на воду.

Роторный метод для водозаборных скважин является предпочтительным, поскольку он объединяет достоинства всех вращательных способов бурения.

Недостатки этого способа заключаются в том, что применение глинистого раствора снижает дебит скважины, требует мероприятий по восстановлению водоотдачи.

Стоимость работ выше, чем при других способах бурения, вследствие необходимости подвоза чистой воды, глины и реагентов для приготовления раствора. Проблемы обостряются зимой, когда требуется защита от низких температур.

Обсадные трубы

Пересекаемые скважиной породы частично укрепляются за счет применения глинистого раствора, но полноценное предотвращение осыпания стенок выработки достигается их обсадкой стальными трубами. Закончив бурение в заданном интервале, проходку скважины приостанавливают для монтажа обсадной колонны. Ближайшая к поверхности часть конструкции называется кондуктором.

При укреплении стенок выработки придерживаются следующих правил:

• диаметр обсадной трубы должен быть меньше сечения выработки: колонна опускается в скважину свободно;
• глубина, начиная с которой делают перерыв в бурении для установки обсадной крепи, находится в пределах 30-600 м;
• стенки водозаборных выработок обсаживают цельнотянутыми трубами длиной 6-13 м, для изготовления кондуктора используют сварные стояки Ø426-478 мм;
• затрубное пространство заполняется цементной тампонажной смесью.

В сложных геологических условиях устанавливают несколько обсадных колонн разного диаметра. Трубы меньшего размера располагаются в глубоких горизонтах.

Обсадные трубы

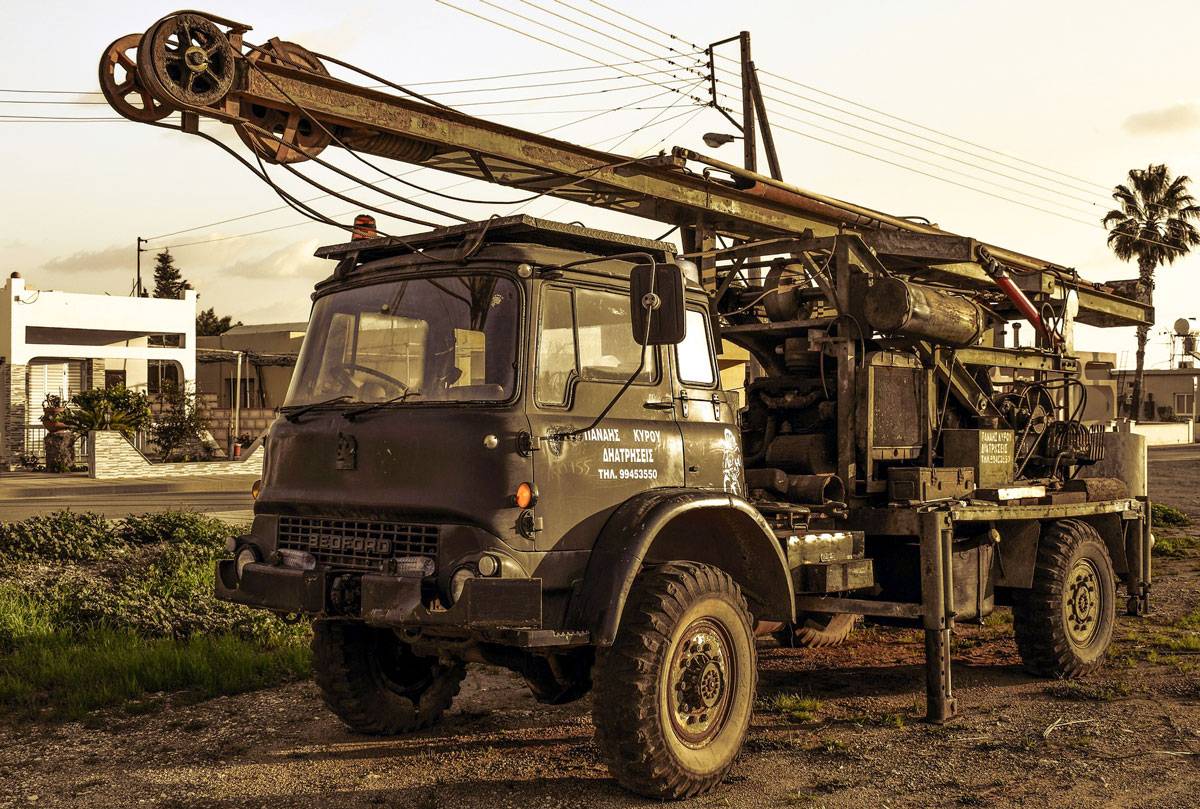

Роторные установки для бурения скважин

Роторная установка позволяет экономно распорядиться не только пространством, но и средствами. На выставочных экспозициях можно ознакомиться с образцами установок.

Данная установка дает 100% гарантии на бурение в грунте любой плотности. Но некоторые недостатки все-таки есть. Например, для работы на установке потребуется чистая вода и раствор глины. Да и в зимнее время бурение полностью исключено.

Для проработки грунта потребуется обсадочный трубопровод для подробной разведки водоносного слоя. Поэтому хоть технология и является перспективной и популярной, но назвать ее универсальной никак нельзя.

Особенности технологии роторного бурения скважин

Процесс бурения организован так, что из-за вымывания слоя почвы из шахты буровая колонна с каждым движением углубляется все ниже. Периодически ее необходимо наращивать добавлением других труб.

Процесс бурения выполняется ступенчато:

• Пройдя первые рыхлые слои грунта, колонну поднимают, а в шахту опускают обсадную трубу.
• Зазор по кругу заполняют раствором цемента.
• После застывания цемента в шахту подают долото с меньшим диаметром, и работа продолжается дальше.

Таких аналогичных шагов может выполняться несколько, а затем в шахту опускается перфорированная на конце эксплуатационная труба. В зависимости от качества почвенного пласта и глубины выбирают количество и массу труб, вид долота, скорость его вращения и материал кромок, давление промывочной жидкости. Специфика такова:

• Легкие породные пласты проходят с максимальной скоростью и наибольшей промывкой.
• Скалистые почвы требуют пониженной частоты и уменьшенного давления жидкости.

Помешать работам могут грунтовые твердые включения – валуны – на пути ротора, который может заклинило, или почвы, активно поглощающие промывку. Также замедляет процесс нехватка воды в месте проведения работ и наличие большого глинистого слоя. Глина, смешиваясь с водой, закупоривает водяное русло и требует дополнительной тщательной промывки.

Смена породоразрушающего инструмента

Несмотря на тщательно просчитанную геометрию лопастей и армирование твёрдыми сплавами, долото буровое всегда будет самым изнашиваемым инструментом роторной буровой установки. Его регулярная замена — неотъемлемая составляющая рабочего процесса. Для этих целей используются так называемые «свечи» — блоки из нескольких труб. В зависимости от высоты буровой вышки и глубины скважины, длина свечи может варьироваться от 20 до 50 м. С целью упростить свинчивание, трубы оснащают замками с конической резьбой.

Историческая справка

Роторное бурение используется уже более ста сорока лет. Технологию этого способа пробивания скважин впервые применили в Соединенных Штатах Америки в начале восьмидесятых годов девятнадцатого столетия. С того времени он практически не изменился за исключением мелких новаций, которые привели к большей эффективности. Изменения коснулись породоразрушающих инструментов – они совершенствовались, создавались новые жидкие среды для промыва скважин, усиливалась прочность частей механизма.

Роторное бурение скважин – это один из видов бурения методом вращения. Принцип таков, что инструмент для разрушения породы, располагаясь внутри скважины, работает от усилия, передаваемого ему электродвигателем или газотурбинным оборудованием. Этот метод достаточно простой и эффективный. С его помощью бурят эксплуатационные нефтяные и разведочные скважины. Компактные размеры установки позволяют применять ее на частной земле для создания водяных скважин.

Технологическая схема роторного бурение скважин

Роторное бурение скважин необходимо для организации автономного устройства системы водоснабжения участка. Такое бурение представляет собой разновидность технологии с вращением механизма.

Роторное вращение подразумевает движение внутри скважины. В некоторых ситуациях дополнительно к ротору используются насадные элементы. Но в целом принцип работы роторного двигателя довольно простой.

Электродвигатель вращает ротор через вал горизонтального направления, а ротор вращает рабочую часть, которая осуществляет бурение.

Двигатель не является обязательным элементом роторной установки, существует возможность бурения посредством газотурбинного аппарата.

Бурение роторным способом нуждается в промывке скважины впоследствии, также требуется продувка. Для начала необходимо добиться стабильности скважины, то есть работы без обрушения грунта, и только потом производится промывка.

Бурение роторным способом производится любым доступным способом: либо сжатым воздухом, либо напором воды. Воздух подают под высоким давлением с помощью компрессора.

Преимуществом роторного бурения является высокая скорость получения желаемого результата. Это одно из качеств, которое пользуется наибольшим спросом. В сравнении с ударной технологией преимуществ еще больше. Если сравнивать скорость, то ударная технология проигрывает в несколько раз.

К тому же роторная технология бурения дает больше возможностей для применения, а ударная имеет множество ограничений. Удобно использовать роторные установки и из-за небольших габаритов, они имеют небольшой вес, их можно легко перевозить, причем без заказа спецмашин для этих целей. Установка может быть размещена даже на небольшом участке открытого пространства.

Проблемные траектории

Роторные управляемые системы (РУС) — самая продвинутая технология в наклонно-направленном бурении. Она позволяет строить скважины сложной конфигурации с очень длинными горизонтальными стволами и делать это быстрее и точнее, чем любые другие существующие способы. Когда нужно пробурить горизонтальный ствол длиной 10 км и даже больше, когда надо попасть в тонкий нефтяной пласт толщиной 1 м или пройти по сложной, жестко заданной траектории, где незначительное отклонение может привести к существенному снижению показателей скважины, огромным затратам на перебуривание, а то и к полной ее потере, — в таких случаях РУС фактически безальтернативное решение.

Такие системы появились в 1990-х годах и позволили преодолеть некоторые существенные сложности, сдерживавшие развитие наклонно-направленного бурения. Ранее для этих целей применялся винтовой забойный двигатель (ВЗД)

Винтовой забойных двигатель (ВЗД) — наиболее распространенный сегодня вид бурового двигателя, расположенный непосредственно за долотом и преобразующий во вращение энергию потока бурового раствора.

, установленный под некоторым углом к оси бурильной колонны. В этом случае, чтобы добиться нужной траектории, режимы бурения чередуют: то вращают всю колонну, как при роторном бурении, и тогда бурение происходит по прямой. То запускают забойный двигатель, который находится сразу за долотом и вращает только его, в то время как вся бурильная колонна остается неподвижной, — и за счет того самого угла, на который двигатель отклонен от оси колонны, ствол начинает загибаться в нужную сторону.

При таком способе с увеличением длины горизонтального ствола риск осложнений заметно возрастает. Кроме того, смена режимов бурения создает в стволе разнообразные неровности, изгибы, изменения диаметра, что также может затруднить бурение, проведение каротажа, спуск обсадной колонны и заканчивание. Многочисленные операции по спуску и подъему оборудования, без которых при бурении на ВЗД не обойтись, требуют времени, а на промывку скважины тратится очень много электроэнергии.

Наконец, при бурении длинного горизонтального ствола с ВЗД обеспечить высокую точность попадания в нужный интервал достаточно сложно, а сегодня это все чаще становится непременным условием успеха. Бурильная колонна хоть и состоит из стальных труб, на самом деле достаточно гибкая, и чем дальше ее приходится проталкивать по горизонтальному стволу, тем сложнее управлять долотом на ее конце. С ростом протяженности горизонтального ствола возрастает и масса бурильной колонны, и сила трения ее о стенки скважины. С какого-то момента дальнейшее продвижение по заданной траектории оказывается невозможным.

Бурение роторным способом

Роторные буровые станки чаще применяют для твердых почв с примесями гальки, щебня и известняка. Это мощная установка, которая способна разработать скважину глубиной от 300 м до 1500 м.

Роторный способ используют для мощных артезианских скважин при добычи воды (включая минеральную) и газа, а также при буровзрывных работах. Кроме того, этот же метод применим при горизонтально направленном бурении (ГНБ), который используется для прокладки коммуникаций бестраншейным способом.

Роторная установка имеет мощное долото на конце бура, которое по диаметру больше, чем диаметр колонны. В результате нет трения колонны о грунт, что увеличивает срок службы металла, а вся энергия машины идет на проворачивание долота в забое. Так достигается максимальная сила удара.

В начале бурения используют долото самого большого диаметра. По ходу разработки скважина обсаживается трубами и становится меньше в диаметре. В обсадных трубах предусмотрены технологические отверстия, через которые подается цементный раствор в затрубное пространство. Когда труба готова, долото меняют на меньший размер и продолжают работу.

Роторное бурильное оборудование включает в себя:

• вышку, на которой закреплены бурильные трубы. Она устанавливается на четырех опорах в виде башни или в виде мачты на двух опорах;
• буровой насос и оборудование для приготовления промывочного раствора;
• вертлюг, через который раствор подается в колонну;
• лебедку для подъема и спуска колонны;
• элеватор для захвата и удержания труб.

Во время работы в скважину идет подача бурильной жидкости для промывки бура, выемки грунта и охлаждения долото.

К преимуществам роторного бурения относят:

• универсальность – этот способ подходит для любого типа грунта и любой глубины залегания водоносного пласта;
• мобильность, поскольку всё оборудование установлено на передвижной платформе;
• габариты установки меньше, чем у ударного станка;
• высокая скорость выработки.

Преимущества и недостатки

Что касается преимуществ технологии роторного бурения, то здесь выделяю следующее:

1. Высокая скорость работы. Скважина до 100 метров может быть пробурена за 2-3 дня. Лучше бурить неплотный грунт, поскольку он меньше изнашивает инструмент, позволяет повысить эффективность работы и снизить сроки сдачи объекта.
2. Универсальность. Здесь снова затрагивается возможность бурить разные породы грунта. Это позволяет создавать скважины, предназначенные для забора технической воды, например, неглубокие, а также артезианские, когда приходится бурить “на известняк”. Помощью для работы роторной установки может стать глинистый раствор. Он используется в вопросах промывки скважин.
3. Размер. Благодаря тому, что установка помещается на грузовой автомобиль, ее можно доставлять в самые разные уголки, даже по непроходимым дорогам. Есть возможность подъезда в труднодоступные места, что актуально при бурении на территории частных участков. Все это добавляет мобильности, позволяя быстро раскладываться на новом объекте и сразу приступать к выполнению задачи.

Среди прочих недостатков нужно выделить сложность бурения в зимний период времени.

Бурильная установка может быть разрушена под действием замерзшего грунта (рекомендации о том, в какое время года лучше всего бурить скважину, а также преимущества и недостатки каждого сезона для начала бурительных работ, найдете в нашем специальном материале).

Что касается мощности, то здесь все зависит от роторной части.

Расчет стоимости

Итак, человек решил произвести бурение у себя на дачном участке с помощью именно роторного метода. Делается это достаточно легко. Однако всегда стоит помнить об издержках, которые будут сопровождать данную работу. В действительности этот метод бурения не является самым дешевым.

При расчетах в обязательном порядке нужно учитывать следующие составляющие и затраты на них:

При расчете расходов для бурения скважины, необходимо учесть расходы на фильтры.

1. Стоимость полипропиленовых труб, которые делаются либо из металла, либо из пластика;
2. Обустройство рабочей площадки как необходимая мера проведения работ, связанных с бурением скважин под воду.
3. Транспортировка буровой установки к объекту проведения работ. Здесь стоимость может быть самой разнообразной. Все напрямую зависит от габаритных размеров роторной системы. Зачастую для транспортировки бывает достаточно полугрузового автомобиля.
4. Непосредственно бурение, которое никогда не отличалось низкой стоимостью;
5. Стоимость фильтров. Стоит учитывать тот факт, что при бурении скважин обязательно нужно использовать фильтры глубокой очистки воды, чтобы на выходе получалась чистая вода. Для этого используются самые разнообразные фильтры. Они могут удерживать только механические частицы, которые содержатся в воде, а также устранять другие химикаты. В зависимости от этого в разных скважинах используется определенное количество фильтров той или иной очистки.

Технология роторного бурения

Такое бурение может быть отнесено к общему вращательному методу, когда буровой инструмент совершает вращательное движение вдоль оси подачи. Привод устанавливается на шасси, что располагается на поверхности земли. Передача крутящего момента буровому долоту происходит посредством буровых штанг. Двигатель может быть различного исполнения: на основе бензина, электричества, работать от генератора или газотурбины. Если бурение скважины осуществляется с промывкой, то в процессе работы смесь воды и глины, а также породы выносится на поверхность.

Когда бур вращается, происходит углубление скважины и укрепление ее стенок, за счет наполнения их глиняным раствором. Когда скважина пробурена, происходит прокачивание до чистой воды. Возможно осуществление бурения с продувкой, когда скважина наполняется воздухом под давлением. Этот способ используется при работе на безводных грунтах. При этом скважина обсаживается трубами, для укрепления ее стенок и исключения попадания в воду загрязнений с поверхности или вышележащих водоносов. Когда работа идет на сыпучих и неустойчивых грунтах верхняя часть скважины подлежит защите от обрушения с помощью установки дополнительной трубы-кондуктора.

Принцип осуществления роторного бурения скважин

Проходка выработки для водозабора непрерывным вращением бурового снаряда заключается в разрушении горных пород на забое скважины долотом, присоединенным к колонне, вращающейся вокруг оси ствола ротором. Удаление шлама и охлаждение режущего инструмента осуществляются жидкостью или сжатым воздухом.

Порядок работы оборудования:

1. Вращатель приводится в действие двигателем электрическим или внутреннего сгорания.
2. Усилие от вала принимают ведущие вкладыши, расположенные по контуру верхней рабочей трубы, они же передают крутящий момент на колонну.
3. Давление разрушающего инструмента на забой передается по звеньям сборки. За счет массы конструкции создается нагрузка, достаточная для резания породы.
4. Буровой шлам удаляется из скважины промывочной жидкостью, которая одновременно охлаждает дробящий инструмент. Раствор после очистки используется вновь.

По мере износа долота его заменяют новым, для этого колонна по секциям извлекается из выработки. Длина свечи, вытаскиваемой за один прием, зависит от высоты подвески кронблока и составляет 25-50 м.

Схема роторного бурение скважины.

Совет буровика

Благодаря совместному действию вращения буровой колонны и размывания разрыхлённого грунта, эффективность роторной технологии значительно превосходит все прочие способы. Поэтому, если вы желаете обустроить на своём участке глубинную артезианскую скважину с чистой водой и большим дебитом, следует использовать именно роторный способ бурения скважин.

Кроме того, применение специальных буровых растворов позволяют укрепить стенки шахты, предотвращая их осыпание в процессе бурения. В некоторых случаях специально разработанные растворы позволяют без особых рисков буриться даже через плывуны, придавая текучему грунту свойства густого геля, и препятствуя его оплыванию в пробуриваемую скважину..

Среди основных минусов данного способа – его относительная дороговизна. Если ударные или забивные буровые приспособления можно без особого труда создать собственными руками, то установка для роторного бурения требует наличия множества заводских агрегатов – вертлюг, мотопомпа, насос, а также начальных навыков буровика.

Источники

• https://FB.ru/article/357874/rotornoe-burenie-skvajin-tehnologiya-printsip-rabotyi-i-osobennosti
• https://provodoprovod.ru/skvajina/rotornoe-burenie
• http://www.Anker-PK.ru/poleznoe/tehnologii_bureniya/rotornoe_burenie/
• https://remont-system.ru/skvazhina-i-kolodec/kak-vypolnyaetsya-rotornoe-burenie-skvazhin-na-vodu
• https://scvazina.ru/rotornoe-burenie
• https://sovet-ingenera.com/vodosnab/kolod-skvazh/rotornoe-burenie-skvazhin.html
• https://www.neftegaz-expo.ru/ru/articles/rotornoe-burenie-skvazhin/
• https://vodatyt.ru/burenie/rotornoe.html

Какое оборудование потребуется для бурения водной скважины

Сделать скважину на воду можно разными способами. Окончательный выбор зависит от нескольких факторов:

• необходимой глубины;
• диаметра скважины;
• назначения;
• свойств грунта, который прорабатывается в процессе.

Однако независимо от выбранного способа бурения, для организации скважины на воду потребуется основное буровое оборудование и дополнительный инструмент.

Основными частями любого бурового станка являются:

• механизм подъема и опускания буровой колонны;
• рабочий орган – сам бур с наконечником. Он будет разным для каждого вида бурения;
• лебедка и система талей, которые отвечают за опускание обсадных и буровых труб;
• некоторые установки оснащены циркуляционной системой для приготовления промывочных растворов.

К дополнительному инструменту относятся насосы, вертлюги, буровые шланги, стыковочные элементы для обсадных труб, детали для обустройства оголовка скважины, силовые приводы и моторы.

Когда применяется метод

Бурение роторным способом используется когда разрабатываются полускальные и скальные грунты для устройства скважин глубиной до ста пятидесяти метров. Для успешного бурения скал необходимо правильно подобрать бурильный инструмент – долото и утяжеленные трубы. По словам специалистов, для эффективной работы роторное бурение следует применять, если соблюдаются такие условия:

• Изучение гидрогеологического разреза участка проведено достаточно подробно.
• Известно, что почва состоит из скальных пород.
• Есть данные об уровне залегания водоносной жилы.
• Имеется хороший напор подземной воды.
• Есть возможность постоянной доставки промывочной жидкости.

Кроме того, следует учитывать, что условия южных районов позволяют проводить буровые работы круглогодично, а в северных областях работы ограничены температурными показателями внешней среды, при которых замерзает жидкость для промывки.

Технология роторного бурения скважин

Бурение скважин роторным способом – технология, которая широко распространена на производстве в нынешнее время. Во время процесса используется специальная бурильная труба, внутри которой находится вращающийся вал, названный долотом.

Скважины при роторном бурении имеют следующую конструкцию:

• Шахтовое направление. Конструктивный элемент предназначен для закрепления устья скважины, предохраняет от размыва устья глинистым раствором. Шахтное направление указывает путь циркулирующему раствору. Состоит эта часть скважины из заранее вырытого шурфа, в который опускается труба длиной от 2 до 6 м. Эта труба позже цементируется;
• Кондуктор. Служит для перекрытия водоносных горизонтов, которые не подлежат дальнейшей эксплуатации. Еще одна задача кондуктора – обеспечить вертикальность шахты. Приспособление длиной до 50 м опускается в шахты глубиной 500-1000 м. Для более мелких скважин кондуктор не применяется;
• Техническая колонна. Такой конструктивный элемент может называться также промежуточной колонной. Для водных скважин применяется редко. Ее использование оправдано лишь в тех случаях, когда возникает необходимость перекрыть незакрепленные кондуктором или направлением  водные горизонты;
• Эксплуатационная колонна – основная часть водных скважин. Такие колонны, как правило, спускаются до водного горизонта, который эксплуатируется в данный момент;
• Фильтр или колонна фильтрации. Устанавливаются ниже эксплуатационной колонны, если она установлена в кровле водоносного слоя. Если же она установлена на всю глубину шахты, то фильтр находится в ее нижней части.

Когда речь идет о роторном способе бурения шахты, то подразумевается работа вращающегося роторного механизма внутри скважины. Изредка допускается применение дополнительных приспособлений, которые можно устанавливать на ротор.

Принцип работы такой установки довольно прост: электродвигатель приводит в действие ротор, который, в свою очередь, передает вращательное движению рабочему механизму (долоту).

Стоит отметить, что совсем не обязательно использовать для бурения электродвигатель. Роторное бурение скважин – технология, которая позволяет применять газотурбированный агрегат для этих целей.

Такой способ бурения сопровождается последующей промывкой шахты и ее продувкой. Основная цель таких операций – сделать чистую скважину. Изначально отрывается небольшая часть плоскости, чтобы в нее можно было поместить кондуктор.

Как уже отмечалось выше, он препятствует обрушению нестойких горизонтов почвы. Только после этого можно приступать к промывке, которая осуществляется с помощью мощного потока воды, подаваемого компрессором.

Методы и приемы разработки скважин постоянно изменяются в связи с продвижением современных технологий. Роторное бурение скважин и прочие способы становятся более модернизированными, а скорость процесса неуклонно растет.

Бурение ударным способом

Ударный способ бурения самый простой по сравнению с двумя предыдущими. Собрать такую установку можно даже самому. Независимо от производителя, она состоит из:

• треноги, которая устанавливается прямо над местом бурения;
• ударного элемента – представляет собой заостренную трубу вестом до 80 кг;
• гибкого металлического троса, к которому крепится груз;
• лебедки для подъема и опускания груза.

Принцип действия установки понятен из названия. Лебедка резко опускает ударный элемент с высоты треноги, нанося удар о землю. Затем груз поднимается в исходное положение и снова опускается. Поскольку удар приходится каждый раз в одно и то же место, то грунт постепенно разрушается и образуется углубление.

Ударное бурение применяется не только для скважин, но и для формирования шпуров. Это цилиндрическое углубление в породе длинно до 5 м и диаметром до 75 мм.

Один из главных недостатков этого способа – риск преждевременного осыпания грунта. Поэтому после окончания работ в скважину обязательно спускаются обсадные трубы.

Еще один из минусов – это трудоемкость процесса. Поэтому в случае большой глубины залегания вод работы могут затянуться надолго.

К достоинствам ударного бурения относят:

• возможность работы при отрицательных температурах;
• большой объем разовой выемки почвы;
• возможность разработать скважину большого диаметра;
• небольшие затраты на проведение работ.
