Прокладка наружной канализационной трубы
Её прокладывают от дома до накопителя любого типа (септика или выгребной ямы) прямо, без поворотов. Если же без них не обойтись, надо постараться закругление сделать более плавным. Как вариант, 90-градусный фитинг заменяем двумя под 45°, или же тремя фитингами под 30°.
Наружную канализацию от дома до накопительного резервуара обязательно прокладывать с соблюдением уклона, таким образом, чтобы раструб был направлен навстречу стокам.
ОБРАТИТЕ ВНИМАНИЕ! Для укладки трубы на дне траншеи надо подготовить «подушку» из щебня и песка, толщиной от 20 см. с бетонным покрытием. Это обеспечит защиту системы зимой
Не помешает и при установке септика

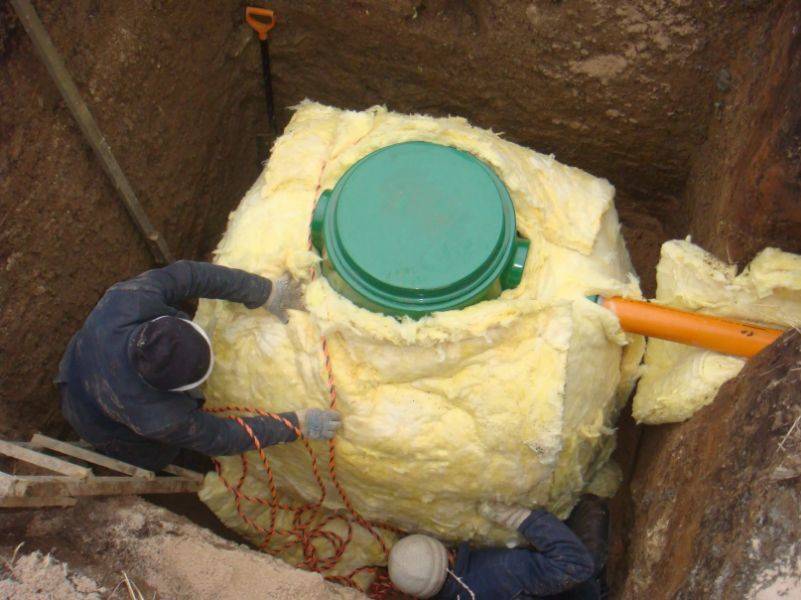

Это обеспечит защиту системы зимой. Не помешает и при установке септика.
Советуем утеплить трубы, чтобы система хорошо функционировала без перебоев в морозы. Иногда утеплённую систему канализации покрывают защитным коробом, железобетонными лотками, а иногда и пропитанными железнодорожные шпалами, чтобы предохранить от давления грунта.
Конструкция канализационной системы
Трубы режутся следующими методами:
- Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
- Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
- В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.

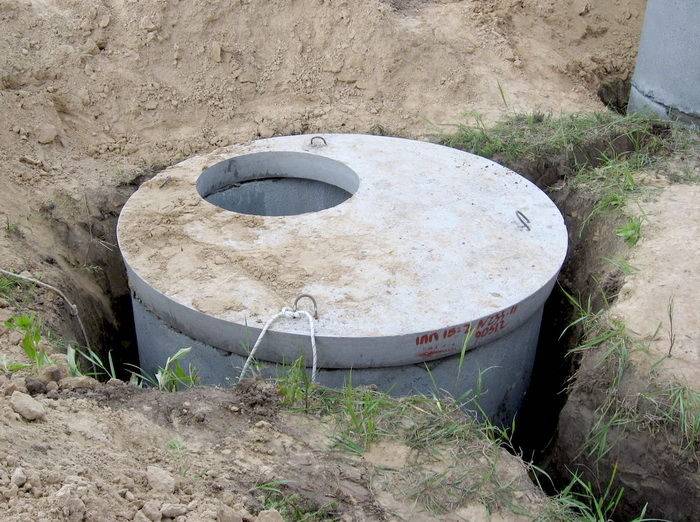

Как создается канализационный колодец в частном доме?
Обязательно посмотрите подробные фото, видео и чертежи, которые помогут вам без проблем сориентироваться. Для начала выкопайте яму тех размеров, которая вам необходима. Если она большая, то можно заказать экскаватор. Спецтехника здорово сэкономит вам время и нервы. Учитывайте то, что еще около 40 см дна придется засыпать щебнем
Это важно для того, чтобы не загрязнить сточные воды. Этот процесс может не только вызвать страшные заболевания, но и стать причиной штрафов
Теперь выбирайте материалы изготовления колодца. Это может быть пластик, древесина, бетон, кирпичи. Теперь им следует обустроить дно. Можете сделать все под небольшим уклоном специально для будущего люка. После ставятся стенки, проводится сточная труба. Стенки нужно покрыть герметиком. Перекрытие с люком устанавливается, а сверху засыпается материалом для гидроизоляции. Вентиляционная труба устанавливается на расстоянии примерно на 60 см выше почвы. Нельзя игнорировать вентиляцию. Она предназначена не просто для более качественной очистки, это неотъемлемое требование безопасности.
Какие трубы и составные элементы нужны для разводки канализации
Разводка канализации проводится при использовании следующих элементов:
- Накопительный колодец или септик.
- Стояк: для отвода стоков или биогазов.
- Коллекторы для выполнения обслуживающих работ.
- Трубы различного диаметра.
Система будет полноценной только в случае, когда при ее создании используются фитинговые соединительные элементы.
Зачастую для выполнения монтажных работ приобретаются следующие трубы:
- Унитазы и биде подключаются через трубы диаметром 110 мм.
- Ванные, душевые кабинки и раковины подключают через трубы, диаметр которых составляет 50 мм.
- Канализационные выпуски или стояки должны иметь диаметр более 100 мм.
При выборе труб следует уделить внимание и на то, из какого материала они изготавливаются. В последнее время большой популярностью пользуются пластиковые трубы, которые обладают уникальными эксплуатационными качествами: практичность, долгий срок службы, невысокая стоимость, хорошая обрабатываемость и многие другие

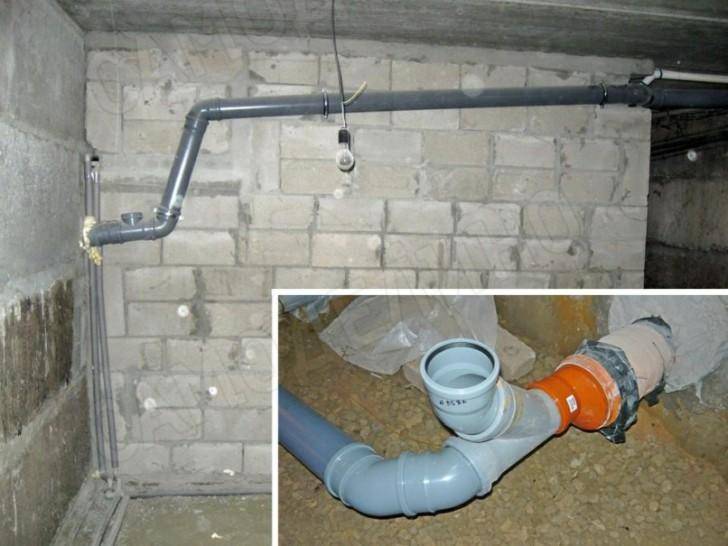

Монтаж канализации в доме
- Процесс начинают с разметки. В помещениях «пробиваются» точки уровня чистого пола, и отмечаются точки расположения водорозеток и раструбов канализации.
- Производят разметку расположения стояка канализации, отмечают места его входа через перекрытия, положения хомутов, ревизий, места размещения крестовин и тройников.
- В размеченных местах производят бурение отверстий для входа стояка через перекрытия. Используется установка алмазного бурения.
- В готовые отверстия вставляют гильзы, которые изготавливают из отрезков труб ПВХ большего диаметра, чем у стояка. Но лучше воспользоваться специальными деталями. Гильзу в монтажном отверстии фиксируют при помощи монтажной пены.
- Затем начинают монтаж стояка канализации. На каждом этаже стояк начинается с тройника или крестовины, к которым подключают горизонтальные отводящие трубопроводы. Раструбы должны находиться максимально приближенно к уровню чистого пола, но не лежать на нем. Тройники или крестовины вставляют в раструб трубы, проходящей через перекрытие и соединяющейся с трубой или фитингом на нижнем этаже.
- При необходимости обрезают трубу. Вначале на ней делается метка маркером, затем трубу оборачивают прямоугольным листом бумаги, края которого соединяют между собой и выставляют по отметке. Маркером проводят линию вокруг трубы по краю листа.
- Отрезают трубу при помощи ножовки с мелкими зубьями, сабельной пилой или болгаркой с отрезным диском по металлу. Быстрее всего отрежет болгарка.
- Затем на конце отрезанной трубы необходимо сделать фаску 15о. Это также делают при помощи болгарки.
- Затем срезаются все заусенцы острым ножом. Торец трубы и фаску шлифуют мелкой наждачной бумагой.
- Монтаж системы труб в доме до коллектора из всех видов труб практически одинаковый. Разводку по дому проводят из ПВХ труб, а соединение с точкой сбора надежнее сделать ПНД трубой. За счет ее длины можно использовать бесстыковочный способ соединения. Основная ветка, которая подключается к унитазу, прокладывается трубой диаметром 110 мм, раковина, стиральная машина, душевая кабина подсоединяются к общей системе трубой диаметром 50 мм. Основное требование угол в 2-3о на горизонтальных участках для обеспечения оптимального стока воды.
Канализационных ПВХ трубы при монтаже системы стоков:
- Соединяются просто. Вся система собирается как конструктор;
- Материалы легкие по весу;
- Способ крепления прост, даже на вертикальной поверхности.
- Недостаток заключается в том, что максимальная длина 6 м.
Этап 3. Очистное устройство
Идеальным вариантом для загородного участка является септик – усовершенствованный аналог выгребной ямы, требующий минимальных расходов и усилий при эксплуатации. Более того, если оборудовать многокамерный септик, то очищенные стоки можно будет повторно использовать, скажем, для полива сада или огорода.
Септик РОСТОК
Есть большое количество моделей септиков, производимых как отечественными, так и зарубежными фирмами. У каждой имеются свои сильные и слабые стороны. Больше всего для дачи подходят септики «Росток Дачный» (стоимость – порядка 29 тысяч рублей) или «Микроб-600» (рассчитан на три-четыре человека, стоимость – 15 тысяч). Но при незначительном объеме системы целесообразнее самостоятельно построить септик.
Как устроен септик
Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.
Септик – это две (реже – три) емкости, сообщающиеся перепускными горловинами. Объем первой емкости больше, если сравнивать с остальными. Туда попадают выводимые из внутренней сети стоки. Характерно, что жидкость находится в каждой из емкостей определенное время, в течение которого постепенно очищается.
Устройство септика
В ходе фильтрации растворенные в жидкости газы поднимаются и выводятся наружу, в то время как твердые частицы оседают на дно и образуют так называемый активный ил. В этом иле живут анаэробные бактерии, которые расщепляют органику на отдельные химические элементы и не нуждаются в кислороде.
В верхней части первой емкости установлена труба, посредством которой очищенные стоки переливаются во вторую.
Процедура очистки повторяется два-три раза, затем жидкость попадает в последний резервуар, где установлена песчано-каменная фильтрационная «подушка». Через эту «подушку» жидкость попадает в почву.
Монтаж септика
Строительство септика
Бетонный септик своими руками
Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.
Шаг 1. Вначале определяется нужная накопительная емкость прибора. В идеале она должна равняться 3-дневному объему сточных вод всех жильцов дома. Таким образом, если в доме живут три человека, то накопительная емкость должна составлять 1,8 кубометра.
Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.
Земляные работы
Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».
Шаг 4. Формируется опалубка. Доски или ДСП-листы надежно укрепляются, т. к. вес конструкции будет внушительным. В опалубке проделывается перепускное отверстие, для чего между стенками вставляется небольшая трубка из металла или пластика.
Опалубка для монолитного септикаОпалубка для монолитного септика
Шаг 5. Из железной арматуры формируется армирующий каркас. Пересекающиеся пруты связываются стальной проволокой
Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции
Шаг 6. Опалубка заливается бетонным раствором, причем это нужно сделать за один заход. В процессе заливки раствор обрабатывается вибробуром – это необходимо для того, чтобы заполнить весь объем, который ограничен опалубкой, и удалить пузырьки воздуха.
Бетонные стенки после снятия опалубкиЭтапы обустройства перекрытияУстройство перекрытия септика
Шаг 7. Перекрытие формируется из досок и металлических уголков, уложенных параллельно. Поверх уложенных элементов настилается пленка полиэтиленовая. Далее производится армирование металлической сеткой. Когда основание подготовлено, заливается слой бетона. Также перекрытие можно сформировать из готовых железобетонных плит, уложенных на стенки септика с зазором до 2 см.
Обустройство горловин камер септика
Шаг 8. Котлован засыпается песком и грунтом послойно. На поверхности остаются только вентиляционные трубы (высота над поверхностью грунта до 1,2 см) и крышки, защищающие горловины камер септика.
Гидроизоляция опалубки перед заливкой бетонаНа готовую бетонную горловину необходимо надеть пластиковую крышку
Подбор материала для внутренних и внешних типов систем
Обустраивать магистральные ветви, уходящие из дома в колодец нужно из полипропиленовых или пластиковых конструкций. Такая система будет простой в установке и обслуживании, следовательно, канализация в частном доме своими руками обустроится без сложностей. Идеально приобрести комплектующие для обустройства коммуникации из этого же материала: клапана, очистные устройства, фитинги, муфты и соединители. О выборе материала имеется тематическое видео в интернете.
Для сантехнических приспособлений регулярного использования, то есть унитазов, монтируется внутренняя система из конструкций диаметром 100-110 мм не меньше. Для выхода стоков их кухни, ванной и душа допустимо использовать трубопровод с сечением 50 мм. Переходники в виде уголков должны иметь строго 45 градусов, иначе велик риск застоев в системе. (см. фото)
Уголки канализационные виды
снаружи выполняется толстыми пластиковыми конструкциями, а в качестве источника скопления можно сделать надежный и плотный септик либо самодельную выгребную яму. Также может быть создана отдельная внутренняя система стока для туалета, глубина которого рассчитывается в зависимости от уровня грунтовых вод.
Этап 5. Внутренняя канализация
Разводка канализацииСхема внутренней прокладки труб канализации
При обустройстве внутренней канализации нужно использовать безнапорный принцип. Каждый сантехнический прибор подключается к трубе конкретного диаметра – для раковины необходимо сечение 50 мм, а для унитаза и выводящей трубы – 100 мм. К ванне и умывальнику подсоединяется сифон, который предотвратит проникновение канализационного запаха в помещение.
| Прибор | Уклон | Расстояние между центральным сливом и сифоном без вентиляции, мм | Диаметр труб для системы слива, мм |
|---|---|---|---|
| Ванна | 1:30 | 100-130 | 40 |
| Душ | 1:48 | 150-170 | 40 |
| Унитаз | 1:20 | до 600 | 100 |
| Раковина | 1:12 | 0-80 | 40 |
| Мойка | 1:36 | 130-150 | 30-40 |
| Комбинированный слив (ванна+мойка+душ) | 1:48 | 170-230 | 50 |
| Центральный стояк | 100 |
Этап 1. Проект
Вначале составляется проект. Чертеж можно сделать на простой миллиметровой бумаге, но лучше воспользоваться специальной утилитой – так быстрее и удобнее. В проекте указывается месторасположение сантехнического оборудования, трубопроводов и очистного сооружения.
Заранее предусматривается возможность подключения к системе других построек на участке – к примеру, бани. При расчете размеров канализационной сети в первую очередь учитывается количество жильцов. Принято считать, что от среднестатистического человека генерируется примерно 200 л стоков в сутки.
Кроме того, принимаются во внимание климатические особенности. Если речь идет о северных регионах страны, то выводящая труба прокладывается ниже линии промерзания почвы или утепляется
Иначе есть риск замерзания системы в зимнее время.
Колодец
Наиболее доступный и простой метод обеспечения потребности в воде, это выкапывание колодца. Его плюсы, это невысокая стоимость и простота устройства, а вот минусов такой способ водоснабжения имеет значительно больше. Прежде всего это его производительность, то есть объем воды, который вы сможете получить за час. Максимальная производительность колодца составляет 200 литров в час. Этого объема, как правило, хватает, на то, чтобы полить посадки, приготовить ужин и вымыть посуду. Причем не одновременно, а поочередно, правда, если колодец глубокий и в нем несколько колец заполнено водой, то можно за раз выкачать большее количество воды. В среднем одно кольцо, это 600 литров воды. Второй значимый минус, это большая вариативность качества воды, и необходимость ее бактериологического исследования и химического анализа.
На качество и количество воды в колодце оказывают влияние притоки водоносных слоев и состав почвы. В песчаных почвах и глинах приток воды будет отличаться в 2-3 раза. В глинистых грунтах за ночь может быть приток от половины кольца до одного кольца и больше. Первое, считается слабым притоком, последнее хорошим. В песчаных почвах приток больше и проницаемость ее лучше, поэтому в песчаных грунтах вода в колодце стоит на полтора кольца и меньше, не смотря на хороший приток, а в глинистых и суглинистых почвах, вода задерживается в слоях почвы и в колодцах накапливается до 10 и более колец, за счет застоя. Такие колодцы рекомендуется прокачивать каждый год, откачивая всю воду, позволяя ей обновиться полностью.
Колодезные насосы для водоснабжения дома
Колодезные поверхностные насосы устанавливаются на поверхности, а в воду погружается всасывающая трубка с клапаном. Обычно производительность таких насосов 4-8м3 воды в час, а напор не превышает 55 метров. Делятся колодезные поверхностные насосы на центробежные и самовсасывающие.
Центробежные поверхностные насосы бывают одноступенчатыми и многоступенчатыми, не имеют эжектора и могут поднимать воду на высоту до 7-8 метров. Одноступенчатые центробежные насосы просты конструктивно, достаточно надежны и недороги, но при этом шумны. Многоступенчатые имеют более низкий уровень шума и энергопотребления. Параметры напора и подачи этих двух видов насосов одинаковые.
Самовсасывающие поверхностные насосы оснащены встроенным или вынесенным эжектором, что позволяет поднимать воду с глубины более 8 метров. Модели со встроенным эжектором дороже и шумнее центробежных насосов, и лучше их устанавливать в отдельном помещении вне дома. Модели с вынесенным эжектором практически бесшумны, эжектор при этом располагается в колодце или скважине, и способны поднимать воду с глубины до 45 метров. Вместе с тем, такие насосы сложнее в монтаже и эксплуатации, а также довольно чувствительны к наличию в воде ила и песка.
Колодезные погружные насосы в отличии от скважинных имеют более короткий и широкий корпус, они подходят для небольшой глубины погружения.
Если вода в колодце находится на глубине более 8 метров от поверхности, то следует использовать погружной насос, который полностью погружается в воду. При колебаниях уровня воды в колодце, необходимо контролировать положение насоса, не допуская его нахождения над поверхностью. Это может привести к его перегреву и поломке, а значит потребует замены насоса на новый. Такой контроль безусловно является недостатком использования погружного насоса. Однако, если погружной насос имеет поплавковый выключатель, то выхода из строя можно избежать, так как поплавок вовремя отключит насос при изменении уровня воды.
Погружные колодезные насосы делятся на центробежные и вибрационные. Центробежные обеспечивают большую подачу воды, стоят дороже вибрационных, обычно имеют нижний забор воды и более предпочтительны для скважин, так как почти лишены вибрации, и тем самым не оказывают разрушающего действия на стенки скважины.
Вибрационные имеют меньшую стоимость, но и меньшую мощность, к тому же не рекомендуются для скважин, ввиду наличия сильной вибрации, способствующей запесочиванию скважины и снижению притока воды. Такие насосы бывают с верхним и нижним забором воды. Модели с верхним забором меньше подвержены всасыванию ила со дна колодца, но в то же время более чувствительны к понижению уровня воды.
Проведение расчетов
Многие задаются вопросом, как сделать канализационный колодец руками. Но здесь нет универсального ответа, все зависит от вашего конкретного случая. К примеру, если вы выберите крупный накопительный вариант, то не прогадаете. Его не так часто придется прочищать. Да и илосос нужно будет вызывать от случая к случаю. Еще канализационный колодец из колец актуален.
Многое зависит от количество живущих на участке. К примеру, на каждого человека должно приходиться порядка 150 литров сточной воды. Если это семья из четырех человек, то понадобится около 700 литров. Но здесь все индивидуально, зависит от того, какими бытовыми приборами вы будете пользоваться.
Элементы канализационной системы
Внешняя автономная канализация состоит из следующих элементов:
- Очистительное устройство.
- Поля почвенной доочистки. Фильтруют сточную воду, проходящую через почву. Жидкость очищается посредством гравия и двойного слоя геоткани. Это позволяет доводить очистку стоков до 98%. Фильтрационные поля подходят для песчаных и песчано-гравийных почв, но не суглинистых, малопроницаемых, глинистых. Применять данный элемент рекомендуется в засушливом климате и тогда, когда нужна техническая вода для полива.
- Инфильтраторы. Устанавливаются на малопроницаемых грунтах. Устройства представляют собой пластиковые короба с решетками по бокам. Дно и верх закрыты. Количество устанавливаемых инфильтраторов зависит объемами переработки.
- Трубы. Для небольших объектов используют трубы диаметром от 10 до 15, а крупных – 20 см.
- Вентиляционная система. Под нее внутри строения применяют фановые трубы.
Очистительное устройство обустраивается следующими способами:
- Выгребная яма. Самый простой и дешевый способ. Яма, сделанная в грунте, приводит к загрязнению почвы сточной водой. Этого недостатка удается избежать за счет выкладывания колодца бетонными кольцами, кирпичной кладкой, бетонной смесью.
- Фильтрующий колодец. Прост в изготовлении и эксплуатации. Представляет собой яму ширину 2 м и в глубину до 3 м. Форма значения не имеет. Стенки колодезя укрепляют кирпичом либо раствором бетона всплошную, либо с перфорацией (отверстия от 4 до 6 см). Дно выкладывают слоем фильтра до 0,8 см толщиной из гравия (1,5 см), битого кирпича и шлака (5 см).
- Септик. Представляет собой резервуар с несколькими перегородками. Сточные воды поступают в первую камеру, где они очищаются посредством микроорганизмов, а затем подаются в следующую с аэратором, насыщающих жидкость кислородом. Загрязнения в стоках окисляются, что позволяет избавиться от микроорганизмов, которым такая среда противопоказана. В септике вода очищается на 75-90%.
Конкретная комплектация зависит от предпочтений домовладельца или особенностей участка.
Внутренняя канализация включает в себя:
- Сифон со сливным патрубком для кухни и умывальника в ванной.
- Трап с сифоном к душевой кабинки.
- Сифон и колено, сливной патрубок.
- Отводная труба в диаметре от 3 до 5 см.
- Соединительные элементы (фитинги).
Если строение выше одного яруса, элементы повторяются на остальных этажах. Они подключаются к фекальной системе под углом 135 градусов для обеспечения стока.
Зачем вообще нужен угол уклона трубы?
Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:
- При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
- Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
- Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.
Видео по теме:
Уклоны канализации и их способы выставления:
и видео
Как выбрать правильный уклон канализации:
Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.
Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.
Обустройство канализации на частном участке
Также, как и внутри здания вам понадобиться специально подготовленная схема с учетом материалов, их размеров, условий грунтовой структуры.
В таком случае можно выбрать один из наиболее подходящих типов, как будет устраиваться автономная канализация в частном доме на улице. Возможно обустройство накопительного резервуара без дна либо традиционного септика (заранее определитесь сколько будет его объем), подвергающегося регулярной очистке. Рассмотрим способ прокладки трубопровода на улице и установку каждого типа приемного устройства слива. Об этих методах рассказывается в нашем видео.
Многокамерная канализация в частном доме
Выгребная яма
Накопительная емкость без дна представляет собой колодец для канализационной коммуникации, глубина которого обычно порядка 2,5 метров. Стенки этой конструкции могут укладываться кирпичом или бетонными кольцами. Если правильно реализовывать похожий план конструкций, необходимо убедиться, что уровень грунтовых вод находится достаточно низко, ведь если их глубина небольшая, возможно загрязнение источников водоснабжения, находящихся в близи 50 метров. Именно поэтому в последнее время такие инженерные конструкции применяются реже, дабы не рисковать. Ее внешний вид показан на фото.
Самодельная выгребная яма
Устройство септика
Септик, в отличие от предыдущего резервуара отличается герметичностью и может иметь как одну, так и две камеры. Сделать правильно установку этого устройства стоит на бетонную подушку в вырытый котлован, но его необходимо регулярно очищать. Существует специальный проект подобной укладки.
Такое приспособление чаще делают для того, чтобы обустроить туалет в частном доме на улице, применяя при этом пластиковую либо металлическую емкость. В сети есть масса видео и фото на эту тему.
Монтаж по этапам
Теперь, когда все особенности обеих конструкций рассмотрены, выполняется прокладка канализации на улице. Сначала подробно изучается инструкция, а затем переходят к ее реализации.
- Разводка канализации в частном доме на участке будет проводиться от дома в предварительно обустроенный колодец, при этом уже должно быть.
Выбрав материал для накопительного резервуара, подготавливаем к нему котлован. Делаем отверстие в земле немного больше, чем сама конструкция. В нашем случае обустраивается пластиковый септик, поэтому процедуру укладки его делаем при помощи канатов.
- Затем обсыпаем щебнем, гравием и слоем грунта, чтобы уплотнить. Приступаем к подготовке траншеи, глубина ее более 70 см. Желательно делать ее прямой без поворотов, чтобы не образовывалось застоев фекалий и других остатков в трубах.
- Далее стоит сделать правильно : укладываем трубы под уклоном от выходной гильзы из фундамента в деревянном доме. Септик уже должен иметь отверстие для входа канализационного трубопровода. При некотором недопонимании посмотрите видео.
- Все места стыков соединяются при помощи специальных манжетов на хлест, затем соединяется получившаяся конструкция и септик между собой, и место отверстия смазывается специальным сантехническим герметиком.
Вся систем должна быть испытана. Для лучшего результата стоит набрать полную ванну воды, а затем слить ее. Пока вода будет стекать понаблюдайте за состоянием, каким обладают , они не должны подтекать.
Если все хорошо, и трубы остались сухими, можно смело закапывать траншею. Если переживаете, что в зимнее время трубопровод может замерзнуть, дополнительно утеплите его и хорошо теплоизолируйте канализационный колодец.
В противном случае нужна дополнительная глубина. На данном этапе вопрос, как считается решенным. В завершении публикации рекомендуем посмотреть видео ролик. Обязательно используйте свой проект для проведения системы.
