Виды изделий
Классификация труб из поливинилхлорида дифференцирует трубы по размерным значениям (сечению, длине и толщине стенок), сопротивлению давлению рабочей среды.
Производят однометровые, двухметровые, трехметровые и шестиметровые ПВХ трубы.
Диаметр изделий — от 12 — 630 мм.
Давление — 6,10,16 атмосфер.
Трубы ПВХ производятся серого и коричневого (оранжевого) цвета. Каждый оттенок обозначает, для каких целей предназначено изделие.
- Для внутреннего канализационного трубопровода требуются трубы ПВХ серого цвета.
- Оранжевые используются для наружного применения. Их диаметр может составлять от 110 до 630 мм. Они в состоянии выдержать повышенные нагрузки, например, вызванные давлением пласта земли. Характеризуются невысоким коэффициентом расширения при перепадах температурного режима.
Полиэтилен низкого давления — ПНД
Этот вид труб, чаще используется при монтаже промышленной канализации, обсадки водяных скважин. Но и при монтаже водопровода этот вид нашел свое применение. Труба обладает высокими прочностными качествами. По этой причине ее зачастую используют при горизонтально-направленном бурении (в народе прокол под землей).
Схема ГНБ принцип работы
Так же часто применяется при прокладке неразборного садового водопровода.
Цветные полосы на внешней стороне обозначают, в какой сфере используется труба:
- Синяя полоса – водоснабжение;
- Желтая полоса – газовая промышленность;
- Отсутствие полос – технические цели.
Бухты для водоснабжения и газа
Маркировка
Труба 32 диаметра питьевая
Аббревиатура SDR обозначает степень внутреннего давления. Чем меньшего значения цифра в маркировке, тем плотнее материал. Марка трубы ПЭ 80или ПЭ 100. Используется при сооружении водоснабжения и систем отходов диаметром до 90 мм.
Монтаж соединений ПНД труб
Востребованы два вида стыкования:
Разъемный. С применением фитингов, наиболее распространен при возведении частного водопровода;
Разновидности соединительных элементов
Неразъёмный. Соединяется посредством специализированной сварки.
Статья по теме:
Области применения
Сфера применения клеевых ПВХ трубопроводов зависит от их физико-химических характеристик, изделия используют для устройства коммуникаций в следующих областях:
Строительство бассейнов. Клеевые трубы ПВХ повсеместно используются при строительстве систем подвода и очистки воды в бассейнах. Благодаря герметичности соединения стыков и высоким антикоррозийным характеристикам, коими обладает поливинилхлорид, такие трубы являются самыми подходящими при работе с хлорированной водой.
Кондиционирование, системы охлаждения. Трубы ПВХ клеевые подходят для транспортировки жидких низкотемпературных и агрессивных веществ, таких как, хладагент, хлор и так далее при строительстве промышленных установок кондиционирования, чиллеров, куллеров.
Прокладка напорной канализации. Рядовому потребителю хорошо известна канализация, которая прокладывается в квартирах и загородных домах. Ее собирают раструбным способом, вставляя трубы друг в друга, при этом герметизацию обеспечивают внутренние резиновые кольца, вмонтированные в расширенные патрубки. Данный тип монтажа не выдерживает высокий напор жидкой рабочей среды, чего нельзя сказать о канализационной линии, собранной склеиванием. Чаще всего клеевые канализационные ПВХ-трубы прокладывают в бассейнах и аквапарках для перемещения значительных водных объемов с высокой скоростью.
Системы очистки и подготовки воды. Благодаря устойчивости поливинилхлорида к растворам с высоким процентным содержанием различных видов и концентрированной серной кислот, гипохлорита натрия, деминерализованных и деионизированных вод, ПВХ-трубы повсеместно используют в цехах водоочистных предприятий.
Химическая промышленность. Склеенные ПВХ-трубопроводы монтируют на заводах химической отрасли для транспортировки агрессивных жидкостей — минеральных кислот, щелочей, растворов солей, масел, жиров, бензина без присутствия бензола.

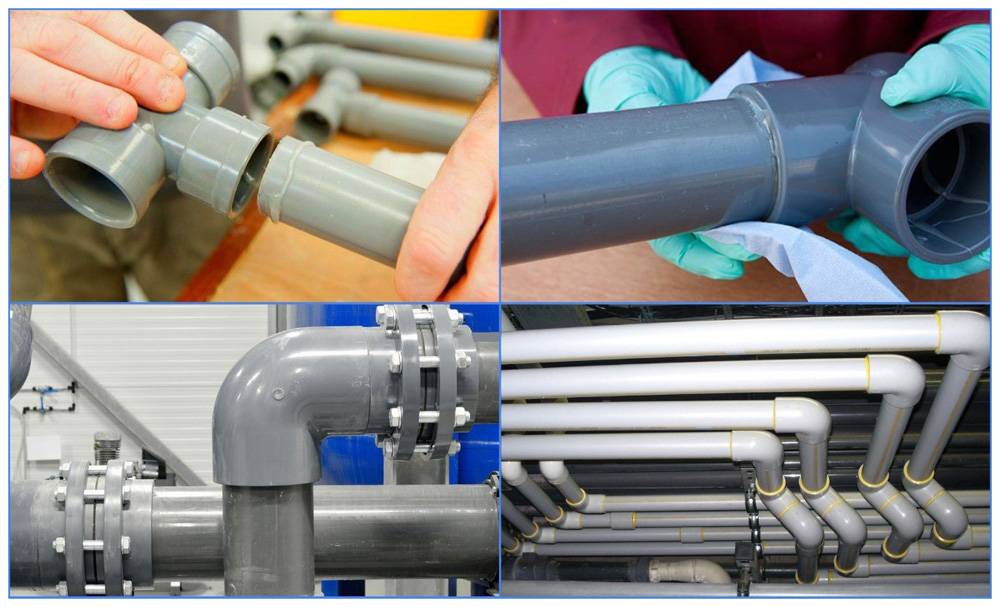

Рис. 2 Примеры использования склеенных PVC-труб
Сельское хозяйство. Из склеенных ПВХ-труб монтируют обвязку теплиц — системы капельного полива, трубопроводные узлы подачи растворов с удобрениями. В животноводстве из поливинилхлорида собирают инженерные конструкции по доставке корма и питьевой воды, навозоудаления.
Системы холодного и горячего водоснабжения. Практически все клеевые трубы и фитинги ПВХ рассчитаны на использование в температурном режиме до +60 °С, поэтому их применяют для подачи холодной воды. В магистралях с высокотемпературной рабочей средой эксплуатируют трубопроводы из хлорированного поливинилхлорида ХПВХ, обладающие более высоким показателем термостойкости до +95 °С.
В системах подачи воздуха. Так как склеенный стык обеспечивает высокую степень герметичности трубопровода, ПВХ-трубы нередко используют для монтажа естественной или принудительной вентиляции.

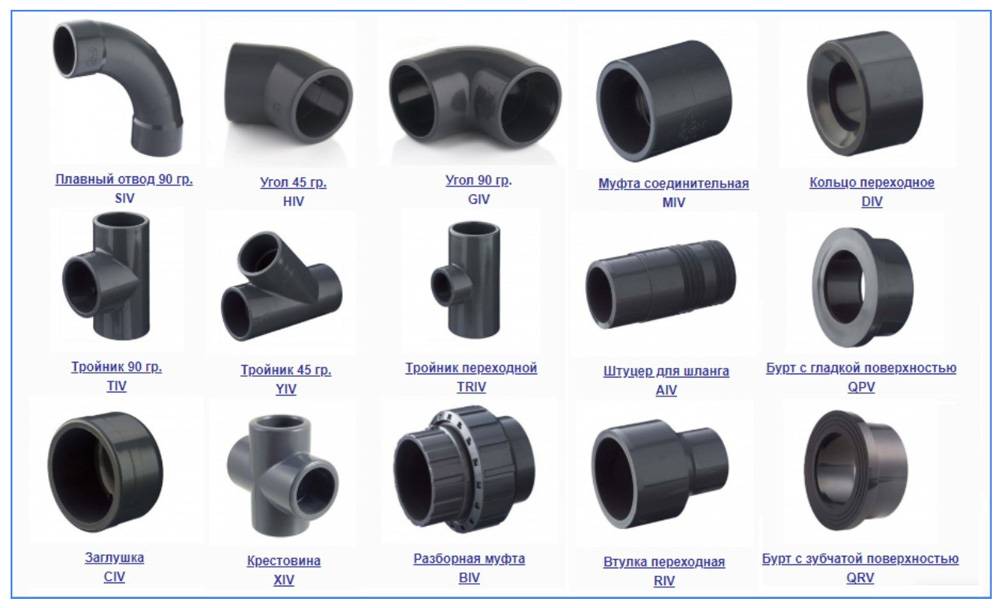

Рис. 3 Фасонные ПВХ-детали под склейку
Как паять пластиковые трубы
Для монтажа системы трубопровода необходимо приобрести специальный сварочный аппарат, его стоимость зависит от производителя. Профессиональным сантехникам надо иметь надежные и качественные инструменты, если вы занимаетесь трубопроводами только у себя дома, то достаточно купить дешевую китайскую поделку.
Сварочный набор
В комплект входит паяльник с подставкой
Обращайте внимание, чтобы паяльник можно было фиксировать на подставке в двух положениях, это иногда требуется во время сварки труб в труднодоступных местах
Паяльник для полипропиленовых труб
Цены на паяльник для полипропиленовых труб
Паяльник для полипропиленовых труб
Есть ножницы для резки пластиковых труб и насадки для нагрева внешних и внутренних поверхностей. Насадки прикручиваются к паяльнику шестигранным ключом, он также включается в комплект. Диаметр элементов для нагрева 20 мм, 25 мм, 32 мм и 40 мм. В домашних условиях чаще применяются насадки на 20 и 25 мм, на 32 мм очень редко, а на 40 мм почти никогда. Для разметки прилагается рулетка.
Шаг 1
. Установите паяльник на поставку и включите его в сеть. На рукоятке есть пульт управления с указанием температуры нагрева, пока инструмент готовится, прикрутите насадки соответствующего диаметра.
Подготовка паяльника к работе
Почему?
- Элементы намного быстрее прогреваются до установленных терморегулятором температур. Кроме того, в этом месте показатели самые точные.
- Паяльник более устойчив, что повышает безопасность пользования. Во время запихивания/вынимания труб из насадок возникают значительные боковые усилия, у неопытных мастеров паяльник может опрокидываться.
Во время монтажа трубопроводов возникают ситуации, когда фитинг уже установлен на прикрепленной к стене трубе, а к нему надо приварить еще один отрезок. Нагрев требуется делать непосредственно на трубопроводе, паяльник приходится держать на минимальном расстоянии от стены. Для таких случаев насадки требуется крепить на конце пальника. Рекомендации надо выполнять новичкам, профессионалы всегда фиксируют насадки на конце и не теряют время на их перекручивание.
Шаг 2
. Выставьте температуру нагрева +250°С.
Терморегулятор паяльника
Но это значение довольно условное по нескольким причинам.
Во-первых, показатели сильно колеблются в зависимости от производителя сварки
У китайских агрегатов она может изменяться даже при постоянной длительной работе, никто не может объяснить причину.
Во-вторых, нагрев зависит от качества пластиковых труб, а здесь также существуют различия.
В-третьих, мастер сам на глаз определяет степень нагрева, он обращает внимание на скорость плавления и консистенцию пластика. Практика показывает, что всегда лучше выставлять начальную температуру +250°С, а потом по мере необходимости корректировать ее.
Никогда не забывайте о технике безопасности. Вы работаете с нагретыми поверхностями, защищайте руки перчатками.
Шаг 3
. Карандашом отметьте на трубе длину прогрева.
Отметка длины прогрева
Для этого надо знать, как глубоко она заходит в фитинг. Опытные мастера рекомендуют не прогревать на максимальную длину, а оставлять холодными примерно 2–3 мм, греть на 13–15 мм. Дело в том, что если прогретый участок будет слишком длинным, то во время соединения мягкий торец загибается и значительно уменьшает внутренний диаметр трубы. Последствия такого явления некритичны, но довольно неприятные. Все зависит от того, сколько у вас будет в общей сумме неправильных соединений и как уменьшается диаметр в сумме. Карандаш лучше применять в связи с тем, что потом метки без проблем удаляются. Они очень некрасиво смотрятся на готовом трубопроводе.
Шаг 4
. Одновременно вставьте обе части в насадки. Все действия рекомендуется выполнять синхронно, вставлять и вынимать элементы необходимо максимально одновременно. С усилием прижимайте их к накладкам, во время нагрева поворачивать не рекомендуется. Хотя это и не оказывает заметного негативного влияния на прочность сварки.
Прогрев трубы и фитинга
Шаг 5
. Выдержите примерно пять секунд, снимите с насадок и соедините детали.
Температура и время пайки
Очень спешить не надо, у вас в запасе имеется примерно десять секунд. За это время можно спокойно выровнять элементы, они должны располагаться строго по одной оси.
Соединение элементов
Пайка пластиковых труб не считается технологически сложным процессом, но если есть опасения, то можно немного потренироваться на отрезках. Муфты и уголки стоят копейки, финансовых убытков не будет.
Принципы монтажа по каждому виду
Монтаж стальной трубы
Монтировать трубы разных видов нужно в соответствии с материалом их изготовления. Способы стыкования:
- Для стали используют только специальные металлические фитинги с резьбой. Уплотнять соединения нужно специальными герметиками. Предварительно на отрезки двух труб под установку гибкого элемента нарезают резьбу. Уже на нее навинчивают соединяющую арматуру.
- Полипропилен стыкуют при помощи специального сварочного аппарата (паяльника) и ножниц. Если последних в арсенале мастера нет, можно воспользоваться ножовкой. Но тогда перед сваркой концы элементов нужно тщательно зачистить. Сначала с помощью ножниц обрезают нужный отрезок гибкой трубы. На паяльник крепят специальные насадки нужного диаметра и разогревают его. Конец стыкуемой трубы из полипропилена и такой же фитинг на несколько секунд насаживают на паяльник и потом вгоняют один в другой. При остывании полимер формирует надежное соединение.
- ПВХ. В этом случае мастера используют специальные ножницы, фитинги из поливинилхлорида и клей. Состав последнего слегка растворяет верхний слой полимера, за счет чего происходит герметичное стыкование. Сначала нужно отрезать нужный кусок трубы. Её наружный край и внутренняя часть фитинга обрабатываются наждаком (несильно) и очистителем. Затем на подготовленные элементы кисточкой наносят клей по окружности. Остается вогнать трубу на 2/3 глубины фитинга в него и слегка провернуть по часовой стрелке для лучшего распределения состава. Желательно продержать два элемента в таком положении 1-1,5 минуты для фиксации.
- Металлопластиковые трубы соединяют с применением обжимных фитингов. Для этого требуется специальный инструмент.
ПВХ
Поливинилхлорид известен прежде всего как материал для производства канализационных труб. Однако напорные трубы из ПВХ применяются и при монтаже водопроводов.
На фото — водопроводные трубы под клеевое соединение. Материал — поливинилхлорид
Характеристики
- Рабочая температура: до 40 градусов с возможностью кратковременного повышения до 60 °С;
- Рабочее давление: до 16 кгс/см2;
- Срок службы: от 50 лет.
Фитинги
Трубы и фитинги ПВХ для водоснабжения монтируются на клеевых раструбных соединениях.
Как это делается:
- Отрезанный по размеру патрубок очищается от заусенцев;
- Поверхности трубы и раструба под склейку обезжириваются бензином или уайт-спиритом;
- На обе детали наносится кистью клей;
- Труба вставляется в раструб фитинга и поворачивается на 90 градусов. Поворот нужен для того, чтобы равномерно распределить клей;
- Соединение фиксируется на 30-60 секунд в зависимости от диаметра водопровода.
Сборка клеевого соединения на водопроводе из ПВХ
Клеевые трубы ПВХ — характеристики
Предлагаемые на отечественном рынке трубы ПВХ под клеевое соединение имеют следующие основные физико-химические характеристики:
Диапазон номинальных (рабочих) давлений Pn. Представленные на рынке изделия способны выдерживать давления от 4 до 25 бар (атмосфер) при стандартных температурах от 0 до 20 °С, показатель имеет обратную зависимость от диаметра оболочки.
Температурный предел. Большинство изделий рассчитаны на эксплуатацию при температуре рабочей среды от 0 до °60 С, изделия из ХПВХ (PVC-C) выдерживают нагрев без снижения физических характеристик до 95 °С. Нижний температурный порог у большинства видов не превышает -15 °С.
Размерные параметры Dn. Трубы изготавливают стандартных диаметров для водопровода и канализации от 6 до 630 мм, наиболее популярные размеры 16, 20, 25, 32, 40 50, 63, 75, 90, 110, 125, 160 мм. Соответственно толщина стенки изделий зависит от их габаритных размеров и лежит в диапазоне от 1,2 до 6,2 мм для указанных выше ходовых размеров. Стандартная трубная длина в зависимости от производителя — 3 или 5 метров.
Устойчивость к ультрафиолету. Особенность ПВХ в отличие от многих синтетических материалов — устойчивость к ультрафиолетовому излучению, это позволяет прокладывать их в открытых местах без использования специальной защиты от солнечных лучей.
Химическая стойкость. Поливинилхлорид не поддается воздействию агрессивных кислот и щелочей, углеводородов с высоким содержанием парафинов и олиф, растворов солей. Его не рекомендуется эксплуатировать для подачи хлорсодержащих и ароматических растворителей, органикосодержащих веществ.
Поливинилхлоридные трубы обладают биологической инертностью, препятствуют размножению бактерий, грибка и плесени.
Экологичность. ПВХ не оказывает вредного для здоровья человека влияния на пищевые продукты, питьевую, опресненную и деминерализованную воду. Вся продукция имеет гигиенические сертификаты, указывающие на ее экологическую безопасность.
Горючесть. Точка воспламенения ПВХ превышает 399 °С, материал не поддерживает горение, но не затухает, если объем кислорода в воздухе вдвое выше атмосферного.
Теплопроводность. Благодаря малой теплопроводности в 0,15 Вт/м ·°C при движении высокотемпературной среды материал обеспечивает минимальные тепловые потери.

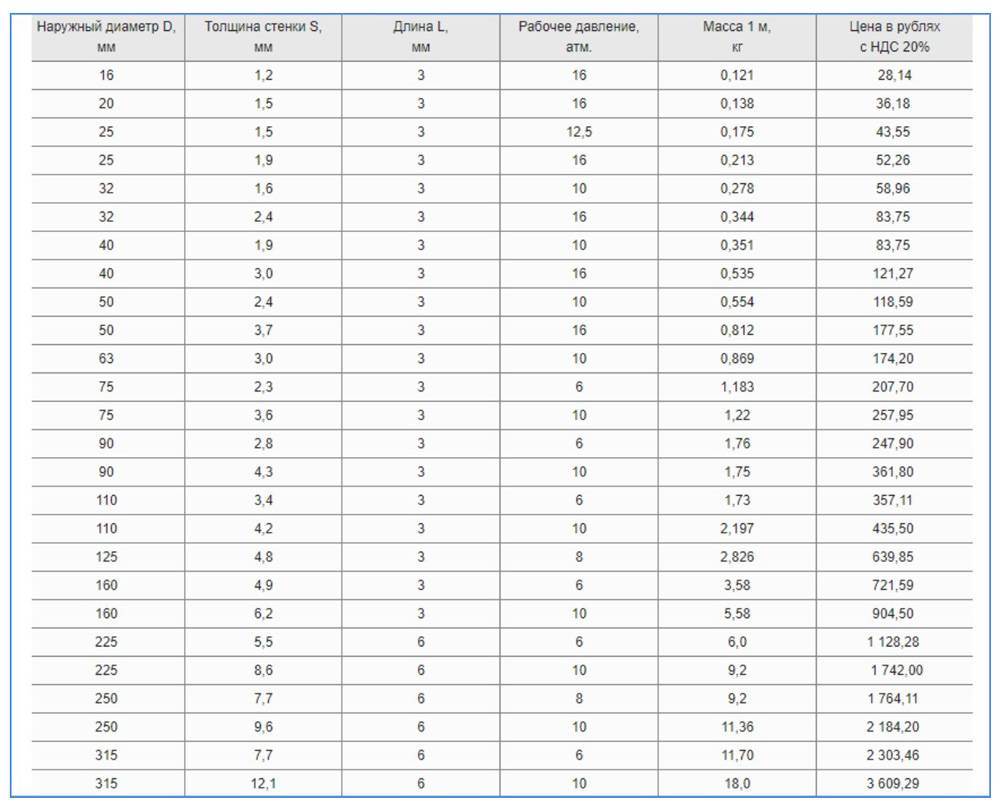

Рис. 7 Прайс лист на PVC-трубы от Агригазполимер 2019 г
Преимущества пластиковых труб
Плюсы
Пластиковые водопропускные трубы обладают следующими положительными качествами:
Высокий срок эксплуатации, при эксплуатации труб согласно заявленным производителем условиям достигающий 50 лет;
- Устойчивость к коррозии, обусловленная отсутствием вступления полимеров в реакцию с водой;
- Пониженная теплопроводность пластиковых водопроводных труб позволяет применять их для систем отопления и горячего водоснабжения;
- Простота и легкость монтажа и ремонта трубопроводов (см. видео);
- Возможность применения как в открытых, так и в скрытых системах.
Минусы
Использование пластиковых труб в системах водоснабжения имеет также несколько недостатков:
- Существуют разные способы монтажа водопровода из пластиковых труб;
- Ограничения, связанные с температурным режимом, часто делают невозможным использование труб из пластика для систем горячего водоснабжения и отопления;
- Пластиковые трубы не могут применяться в централизованных системах пожаротушения.
Где используются трубы ПВХ
ПВХ трубы и фитинги для водопровода находят свое применение не только при устройстве систем холодного водоснабжения, работающих под давлением. Их можно использовать при создании канализационных сетей, а также для транспортировочных трубопроводов, передающих различные химические и агрессивные вещества, температура которых находится в пределах 0-60°С.
Чтобы создать наружную водопроводную систему, потребуются трубы ПВХ для водопровода диаметром 9-63 см, причем давление в такой системе должно находиться в пределах 6-10 бар. Если речь идет о безнапорных водоснабжающих сетях, то размеры трубопровода могут находиться в пределах 11-63 см.
Такие трубопроводы обязательно монтируют в земле, так как они восприимчивы к минусовым температурам. Если же проводить их выше уровня грунта, то обязательно следует предусмотреть качественную теплоизоляцию (хотя бы на период зимних морозов).
«Американка» и вентили: что это
Также при установке трубопровода из ПВХ применяется так называемая «американка» – это универсальный разборной и герметичный фитинг. Его обычно применяют при подключении сантехнических приборов или же с целью перехода общего трубопровода к какому-то особому участку. Иногда перед этим фитингом ставят вентиль, чтобы отсечь тот или иной участок и снять сантехнику с целью замены или проведения ремонтных работ.
Перед тем как устанавливать трубопровод из ПВХ, не забывайте об установке запорно-регулирующих элементов, в частности, о запорном вентиле, которые могут перекрыть подачу воды при помощи отсечения части провода в ремонтных целях.
Вентили отличаются по способам соединения, а также монтажными требованиями. Чтобы устанавливать трубные конструкции было проще, есть такие модификации:
- прямые вентили;
- угловые;
- переходники.
По месту установки вентили подразделяются на:
- при установке на трубопроводе из ПВХ;
- на линиях газоснабжения;
- при установках отопительных систем;
- трубопроводах горячей и холодной воды.
Как видите, фитингов в наличии есть большое количество и каждый из них подразделяется на отдельные категории
Поэтому при установке в ванной трубных конструкций на основе ПВХ уделите выбору фитингов с целью их монтажа особое внимание
Виды пластмассовых труб для водопровода
Ассортимент труб из пластика представлен несколькими разновидностями. Каждый вид имеет свои отличия и преимущества.
Трубы из поливинилхлорида (ПВХ или PVC). Одни из первых видов труб, получивших широкое распространение в хозяйстве и промышленности. Обладают самой низкой стоимостью среди остальных водопроводных труб. Имеют достаточно эстетичный внешний вид, поэтому могут использоваться даже в открытых системах водоснабжения. Чаще всего монтаж пластиковых труб осуществляется сваркой или фитингами, а вот изделия из поливинилхлорида можно монтировать с помощью «холодного» способа. Для сварки применяется специальный сантехнический клей, а также манжеты из резины.
Трубы из ПВХ в целом устойчивы к климатическим изменениям, но лучше проявляют эксплуатационные качества в холодной среде. Для прокладки горячего водопровода в бытовых условиях ПВХ не рекомендуется, так как при нагревании до 50-60 градусах этот материал начинает плавиться. Больше подходит для горячей воды ХПВХ – хлорированный ПВХ. Трубы из ХПВХ неплохо проявляют себя даже в отопительных системах.
Трубы ПВХ подходят к использованию системах холодного водоснабжения
Трубы из полипропилена (PP). Лёгкие и прочные трубы, предназначенные не только для водоснабжения, но и для системы «теплых полов» и централизованного отопления. Одним из несущественных недостатков пластиковых полипропиленовых труб можно назвать их неспособность гнуться. Для изгибов и поворотов конструкции используются комплектующие материалы: уголки, тройники.
Полипропилен достаточно устойчив к температурным перепадам благодаря многослойной структуре. Трубы из ПП монтируются методом термической сварки, создающей очень плотный, практически монолитный стык. Это значит, что с использованием полипропиленовых труб невозможно сделать разборное соединение.
Трубы из полиэтилена (PE). Полиэтилен является очень эластичным материалом, поэтому его применяют для проведения водопровода даже на территориях с повышенной сейсмической активностью. Выпускаются такие виды полиэтиленовых труб: высокого давления (ПВД) и низкого давления (ПНД).
Полиэтиленовые трубы используются в качестве обсадных для скважин на дачных участках
Пластиковые трубы-ПВД применяется в магистральных трубопроводах, в качестве укладки обсадных труб для скважин. Из-за низкой плотности полиэтилена высокого давления такие виды труб не используются в быту.
Трубы ПНД, как правило, имеют черный цвет (могут встречаться модели с маркировочными полосками синего цвета). Черные пластиковые водопроводные трубы рекомендуются для проведения питьевого водоснабжения. Полиэтилен низкого давления становится мягким под воздействием горячей воды. Во избежание разрывов сети использовать такие трубы для отопительных систем и горячего водопровода не рекомендуется.
Монтаж труб пластиковых черных для водопровода имеет несколько особенностей. Не рекомендуется проводить ремонтные работы при температуре менее +5 градусов, так как полиэтилен теряет гибкость при низких температурах. Если необходимо осуществить монтаж полиэтиленовых труб в зимнее время, применяется изоляция. Монтаж полиэтиленового трубопровода может быть проведён способом электросварки и с помощью обжимных (компрессионных) фитингов.
Трубы из сшитого полиэтилена (PEX). Намного лучше подходят в качестве трубопровода для горячей воды, чем пластмассовые трубы из ПНД. Производство труб из сшитого полиэтилена происходит под давлением, в результате чего свойства материала улучшаются. Их монтаж возможен при помощи соединительных деталей – фитингов. Для снижения вероятности попадания внутрь труб кислорода, при их укладке рекомендуется создавать дополнительное покрытие диффузионным барьером.
Трубы-PEX устойчивы к высоким температурам, поэтому используются в системах горячего водоснабжения отопления
Трубы из металлопластика (PEX-AL-PEX). Имеют многослойную структуру. Производятся на основе сшитого полиэтилена, внутри труб располагается слой алюминиевой (реже – медной) фольги. Основной способностью, отличающей металлопластиковые трубы от других пластмассовых моделей, является возможность сохранения формы при сгибе. Они также выдерживают высокие температуры и атмосферное давление, но могут расширяться при тепловых колебаниях. При прохождении по металлопластиковым трубам горячей воды наблюдается их незначительная деформация.
Цены и размеры различных типов труб
Теперь рассмотрим ценовые категории и оптимальные размеры трубопрокатных материалов различных видов.
ПВХ
Производители предлагают на выбор готовые изделия с наружной толщиной от 1,4 см до 1 м. Длина варьируется в пределах от 0,56 до 6 м.
Стоимость зависит от параметров и области применения. Если брать в расчет средние показатели цен, то минимальный вариант будет стоить около 100 руб., трубы с параметром 10-15 см и длиной 300 см обойдутся в 500 руб. Самые дорогие 6 метровые изделия стоят больше в 2 раза за шт.
Полипропилен
Стандартными показателями наружного диаметра находятся в диапазоне от 20 мм до 12,5 см. Толщина стенки варьируется от 2,3 до 20,8 мм. Можно приобрести 1 метр или сразу 100 метровую бухту.
Стоимость погонного метра трубы с шириной 20 мм может обойтись в 40 руб. Армированный аналог стоит дороже на 15-30 руб. На усиленный вариант толщиной в 25 мм и длиной 4 м придется потратить в 10 раз больше денег.
Полиэтилен
В соответствии с ГОСТом внешний Ø (диам.) может быть в пределах 0,1-120 см. При этом толщина стенок имеет показатели от 0,2 до 6 см. Длина бухты достигает 1000 метров.
Стоимость за погонный метр в зависимости от диаметра варьируется от 20 до 350 руб. за погонный метр.
Сшитый полиэтилен (РЕХ)
Наружный диаметр имеет показатели от 1,6 до 3,2 см. Толщина стенок – от 2,2 до 4,4 мм. Продается в бухтах от 100 м.
Стоимость трубы с кислородным слоем длиной в 100 м и шириной в 16 мм составляет около 6500 руб. Аналогичный продукт с диаметром 20 мм обойдется в 11000 руб.
Полиэтилен низкого давления (ПНД)
Величина относительно внешнего диаметра находится в диапазоне от 10 до 160 мм. Минимальная толщина стенок составляет 2 мм. Что касается длины, можно приобрести готовые отрезки от 3 до 12 м, либо бухту от 100 до 500 м.
Труба диаметром в 20 мм за погонный метр обойдется примерно в 22 руб. Если рассматривать вариант 4 см для холодного водоснабжения, то 100 метровая бухта будет стоить 6500 руб.
Металлопластик
Внешний диаметр готовой продукции имеет показатели в диапазоне от 1,6 до 5 см. Толщина стенок варьируется в пределах 2-4 мм. В продажу поступает бухтами от 20 до 200 м.
По стоимости за погонный м. 1,6 см стоят от 21 руб., 2 см от 55 руб.
