Варианты крепления к стене
Размещение полипропиленового трубопровода непосредственно на поверхности – простой и довольно быстрый способ монтажа. Используются при этом клипсы для труб небольшого диаметра и хомуты для более массивных, а также минимальный набор инструментов.
Для скрытого крепления потребуется штробить стены, применять дополнительно болгарку, специальные теплоизоляционные материалы и цемент.
Второй вариант более эстетичен и особенно актуален для помещений небольших размеров. К тому же технические характеристики полипропиленовых труб (прочность, термостойкость, долговечность) позволяют без опасений «замуровывать» трубопровод.

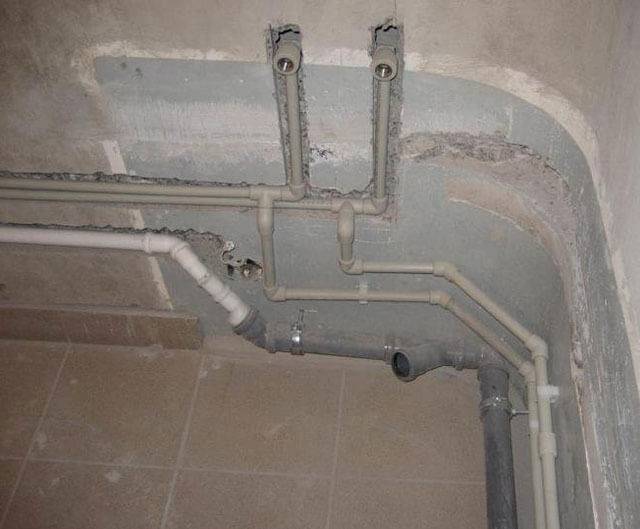

И все же только наружная фиксация обеспечивает постоянный доступ ко всем узлам системы, давая возможность изменения ее конфигурации и выполнения ремонта при необходимости. Каждый способ имеет свои особенности, влияющие на итоговый результат.
На каком расстоянии располагать крепления
Расстояние между клипсами или хомутами – определяющий фактор исправного функционирования трубопровода.
Если не соблюдать рекомендации по монтажу и крепить опорные элементы слишком далеко друг от друга, впоследствии конструкции начнут провисать. Это отрицательно влияет как на прочность, так и на пропускную способность системы. Величина шага устанавливает в соответствии с диаметром полипропиленовой трубы и температурными показателями:
| Диаметр ПП трубы, мм | Расстояние между креплениями в сантиметрах при определенной температуре | |||||
| 20⁰С | 30⁰С | 40⁰С | 50⁰С | 60⁰С | 70⁰С | |
| 16 | 75 | 70 | 65 | 55 | ||
| 20 | 80 | 75 | 70 | 65 | 60 | |
| 25 | 85 | 80 | 75 | 70 | ||
| 32 | 100 | 95 | 90 | 85 | 75 | |
| 40 | 110 | 105 | 100 | 95 | 85 | |
| 50 | 125 | 120 | 115 | 110 | 105 | 90 |
| 63 | 140 | 135 | 130 | 125 | 120 | 105 |
| 75 | 155 | 150 | 145 | 135 | 130 | 115 |
| 90 | 165 | 155 | 150 | 145 | 125 | |
| 110 | 185 | 180 | 175 | 165 | 160 | 140 |
Рекомендуем ознакомиться: Качественная пайка полипропиленовых труб в труднодоступных местах
Наружное и скрытое крепление: последовательность действий
Еще на этапе составления плана-схемы размещения трубопровода нужно стараться избегать слишком большого количества углов, изгибов и поворотов.
Такие участки склонны к провисанию и требуют дополнительного усиления. Конструкции, которые размещаются в стенах, должны быть максимально монолитными, чтобы снизить риск разгерметизации сварных швов (ремонт в данном случае будет достаточно трудоемким).
Монтаж на клипсы
В минимальный набор инструментов входят дрель или перфоратор (в зависимости от материала стен), шуруповерт либо отвертка для вкручивания саморезов, молоток, а также маркер, рулетка и уровень.
Последовательность выполнения работ следующая:
- Наносится разметка на поверхности, по которым будут проложены трубы. Места крепления клипс отмечаются в соответствии с данными таблицы о расстоянии между точками фиксации.
- Дрелью или перфоратором по меткам проделываются отверстия, в которых с помощью молотка фиксируются дюбели.
- Саморезами прикручиваются к стене клипсы, в которые затем вставляются сваренные трубы.
Монтаж на хомуты
Наружное крепление трубопровода при помощи хомутов принципиальных отличий от клипсового способа не имеет.
Вначале делается разметка точек фиксации через рекомендуемые промежутки, затем высверливаются отверстия под дюбели и хомуты до упора прикручиваются к поверхности.
В местах изгиба труб устанавливаются дополнительные крепежные элементы (на расстоянии порядка 15 см от угла).
Затем сваренная конструкция фиксируется в хомутах жестким или плавающим креплением.
Видео: устройство универсального хомута для фиксации труб ↑
Чтобы закрепить чугунные и пластиковые трубы канализации, достаточно воспользоваться специальными хомутами с резиновыми прокладками. Монтаж их предельно прост и не требует специальных инструментов. Нужно лишь грамотно подготовить план разводки канализационных трубопроводов и обозначить на нем все места установки крепежей.
Иногда при выполнении ремонтных работ требуется прикрепить полипропиленовые трубы или иные средства коммуникации к стене, например, для наладки трубопровода. Задача, на первый взгляд, выглядит довольно простой, но это не так. О том, как и чем крепить трубу к стене, пойдет речь в данной статье.
Металлические хомуты
Далее в качестве варианта под номером 1 будут подробно рассмотрены металлические хомуты, считающиеся универсальными, так как подходят для труб с любым диаметром. Они отличаются одинаковой конструкцией независимо от размеров: полукольца, прокладки из резины, крепление шпильки и шуруп в виде шпильки.
Полукольцо зажимает трубу, важно подобрать модель с соответствующими параметрами, она скрепляется с помощью винта, что позволяет отрегулировать силу зажатия
Прокладка из резины надевается на полукольцо, она обеспечивает хорошую фиксацию и более плотное прилегание к трубе, гасит вибрацию, возникающую в момент прохождения потока жидкости по трубопроводу.
Крепление шпильки приваривается к полукольцу, существуют 2 его разновидности: М 10 и М 8, оптимальный выбор – универсальный вариант, оснащенный гайкой М 8/М 10.
Хомуты – это универсальные крепежи для труб, имеющие плюсы и минусы, к неоспоримым достоинствам относятся надежная конструкция и долговечность, а недостаток – недостаточная привлекательность внешнего вида для использования внутри помещений.
У этих изделий демократичная стоимость, хомут с размерами 210 – 219 мм стоит дешево – всего 90 рублей.
Крепление труб с помощью хомутов
На сегодняшний день использование хомутов для крепления трубопровода к стене является одним из наиболее распространённых методов. Это связано с универсальностью таких крепёжных элементов. Посредством хомутов можно выполнить монтаж не только труб маленького диаметра, но и крупногабаритных конструкций.
Конструкция хомута включает в себя несколько основных элементов, среди которых:
- полукольца;
- специальные уплотнительные прокладки;
- элемент, который фиксирует шпильку;
- шуруп-шпилька.
Полукольца. Эти элементы могут иметь разный показатель сечения, в зависимости от характеристик прокладываемой коммуникации. В полукольцах происходит фиксация трубы. Основное преимущество этих изделий заключается в том, что они стыкуются между собой с помощью винтов — это позволяет регулировать их показатель сечения.
Уплотнительные прокладки. Выполняются из резины и используются для лучшего сцепления трубы с хомутом. Ещё одна функция этих изделий — гашение вибрационных волнений, возникающих при транспортировке рабочей среды по трубопроводу.
Для некоторых типов поверхностей применяют фиксирующие хомуты со шпильками или саморезами
Фиксатор шпильки. Как правило, данный элемент соединяется с одним из колец посредством сварки и необходим для закрепления шпильки.
Шуруп-шпилька. Длина таких шурупов варьируется от 8 до 18 см и подбирается в соответствии с характеристиками прокладываемой коммуникации.
Обратите внимание! Основное преимущество использования хомутов для крепления труб — надёжность конструкции. Из минусов этих приспособлений можно отметить то, что они обладают непрезентабельным внешним видом
Рассмотрим последовательность крепления коммуникации при помощи хомутов:
- Выполнение разметки, по которой будут устанавливаться хомуты.
- Организация отверстий.
- Монтаж хомутов.
- Крепёж труб.
Зажимы
Если требуется закрепить трубы в ванной комнате или ином помещении более прочно, то вместо клипс используются зажимы.
Зажимы отличаются от клипс наличием фиксатора, позволяющего прочно удерживать трубу и на горизонтальных, и на вертикальных участках трубопровода. В настоящее время можно приобрести два вида зажимов:
крепеж, в котором саморез, используемый для фиксации, является и удерживающим трубу элементом;
Крепеж с одним фиксатором
крепеж, в котором фиксация трубы производится при помощи специальной защелки.
Крепеж с защелкой для фиксации трубы
Технология установки крепежного элемента полностью аналогична технологии монтажа крепежной клипсы. Разница состоит исключительно в методе фиксации труб.
Технические характеристики пластиковых хомутов
Пластиковые варианты уступают в прочности стальным, но обладают повышенной эластичностью и способностью выдерживать высокую вибрацию. Пригодны для создания подвижных опор, могут использоваться для фиксации каналов к стене, потолку или полу.
Главная характеристика пластиковых хомутов — диаметр кольца крепежа. Наибольший диаметр пластиковой модели позволяет работать с отводами сечением 110 мм
Важно помнить, что внутреннее сечение пластикового крепежного элемента должен быть равным или быть чуть меньше наружного диаметра трубы
Основные параметры по конструкции и размерам полимерных хомутов изложены в ГОСТ 17679-80.
Монтаж канализационной системы с использованием хомута
Крепление канализационных труб с помощью хомутов позволяет избежать возникновения напряжений и линейных деформаций в системе. Эта проблема решается двумя типами крепежа:
- исключить смещение трубопровода можно с помощью жесткой фиксации. В данном случае крепеж располагается ниже уровня раструба и применяется в тех ситуациях, когда необходима полная затяжка патрубка;
- иногда прибегают к плавающему методу монтажа. В этой ситуации у патрубка есть возможность продольно передвигаться на небольшое расстояние.
Схема крепления труб хомутом
Конструктивно хомут представляет собой комплект таких элементов:
Схема хомута для крепления патрубков
- U-образная или округлая стяжка;
- фиксатор;
- крепежный узел, посаженный на саморез;
- анкер или дюбель.
Довольно простые детали обеспечивают надежное крепление труб к стенам.
Пластиковая стяжка бывает 2-х видов – разъемная и неразъемная. Металлическая (стальная) — только разъемная, и дополнена резиновой прокладкой, которая отлично гасит вибрации.
В U-образном варианте фиксатор отсутствует, а в округлом стальном патрубке представляет собой болтовое соединение. Для полимерной стяжки используются специальные замки-защелки с надежной фиксацией.
Снизу хомута (как разъемного, так и неразъемного) приспосабливается узел для крепления. Отвод монтируется на стене 3-мя способами – винтовым (анкерами), забивкой (дюбелями), по Т-образной схеме (прямым стержнем).
Правила крепления
Крепление к стене полипропиленовой трубы горячего водоснабжения должно выполняться хомутами, которые позволят трубе расширяться под воздействием температуры. Для систем, не испытывающих температурных перепадов, этот пункт неактуален.
При фиксации наружных канализационных сетей нужно соблюдать такие требования:
- Для монтажа труб большого диаметра подходят только металлические хомуты;
- Дистанция между точками крепления 50-мм полипропиленовых труб должна быть не больше 40 см, а для 100-мм труб – не больше 80 см;
- При монтаже вертикального стояка необходимо следить за тем, чтобы крепления располагались по одной оси;
- Труба, установленная на креплениях, должна располагаться не ближе 5 мм от стены.
В случае с канализационными системами нужно стараться устанавливать их как можно ближе к стене, чтобы повысить жесткость конструкции.
После того, как монтаж завершен, систему необходимо проверить на работоспособность, для чего она заполняется водой и проверяется на предмет наличия протечек и провисаний трубопровода. Если подобных дефектов нет, то систему можно смело использовать по прямому назначению.
Заключение
Крепление полипропиленовых труб к стене может осуществляться разными способами и элементами. Как правило, в бытовом строительстве используются крепления из пластика, но для широких трубопроводов лучше выбрать металлический фиксатор для полипропиленовых труб. В любом случае, сначала нужно спроектировать систему на бумаге с учетом всех предъявленных к ней требований, а уже потом воплощать проект в жизнь.
Крепежные элементы и другие материалы
Кроме самих труб, для монтажа нужно заранее подготовить:
- Крепежные материалы:
- крепежные клипсы из пластика или хомуты для полипропиленовых труб заданного диаметра;
- дюбель-гвозди.
- Инструменты:
- молоток;
- дрель;
- крестовая отвертка;
- ножницы или ножик для резки труб;
- рулетка;
- уровень;
- маркер.
Клипсы — их значение и тонкости установки
Клипса производится из специального материала — нейлона. Он обладает такими полезными свойствами, как высокие показатели термостойкости и устойчивость при механических воздействиях
Среди технических характеристик клипсы нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок службы готовой системы коммуникаций. Одинарные клипсы и двойная клипса
Одинарные клипсы и двойная клипса
Главный вопрос, который важно не упустить – это размер шага между клипсами. Если вы установите клипсы слишком далеко друг от друга, то существует риск прогибов в местах опор. При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу
При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу.
Правильный шаг между клипсами
В каких случаях применяют хомуты
Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется производить в случаях, когда необходимо установить трубы большого диаметра с достаточно тяжелым весом. Хомуты представляют собой конструкцию с винтовой стяжкой и резиновой внутренней прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных колебаний.
Хомуты снабжены дюбелем и шпилькой. Крепление может быть выполнено из металла или пластика. При прокладке полипропиленовых труб лучше выбрать хомуты из аналогичного сырья: так вы обеспечите для всей конструкции одинаковые показатели прочности. Монтаж крепежного материала может быть жестким либо плавающим:
- Жесткое крепление производится путем предельно плотного затягивания хомута вокруг труб. Жесткая сцепка необходима в местах ниже раструба. Благодаря жесткой фиксации исключается возможность смещения системы коммуникаций.
- Плавающее крепление обозначает наличие зазора между трубами и хомутом. Крепление затягивают таким образом, чтобы оставить возможность свободного движения трубы. Подвижность крепежа обеспечивает возможность расширения труб при температурных скачках.
Как крепится хомут
Распространенные варианты приспособлений
Сегодня многие строители стараются крепить современную коммуникацию так, чтобы она была менее заметной. Для этого водопроводные и канализационные системы прячут в специальных углублениях в стене или же после монтажа их просто закрывают коробом. Но, чтобы воспроизвести все эти действия, для начала необходимо правильно и прочно прикрепить изделия к стене.
При покупке крепления для труб следует проверить, подходит ли диаметр
Само приспособление для крепежа можно выбрать, принимая во внимание некоторые показатели: длину, вес и диаметр. Основные крепежные приспособления:. Основные крепежные приспособления:
Основные крепежные приспособления:
- Клипсы. Их, как правило, принято изготавливать из пластика. Данное изделие очень востребованное и популярное.
- Хомуты. Изготавливают их из стали, которую покрывают цинком. Состоит хомут из двух полуколец, которые в дальнейшем соединяются винтами. Для прочности соединения необходима резиновая прокладка, она снижает вибрацию и шум.
- Кронштейны. Применяются только для крепления стальных трубопроводов и лишь на некотором расстоянии от стены.
Все вышеперечисленные варианты креплений можно приобрести на современном рынке или в специализированном магазине, где их разнообразие просто поражает.
Крепление водоотводных магистралей
Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.
Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.
Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

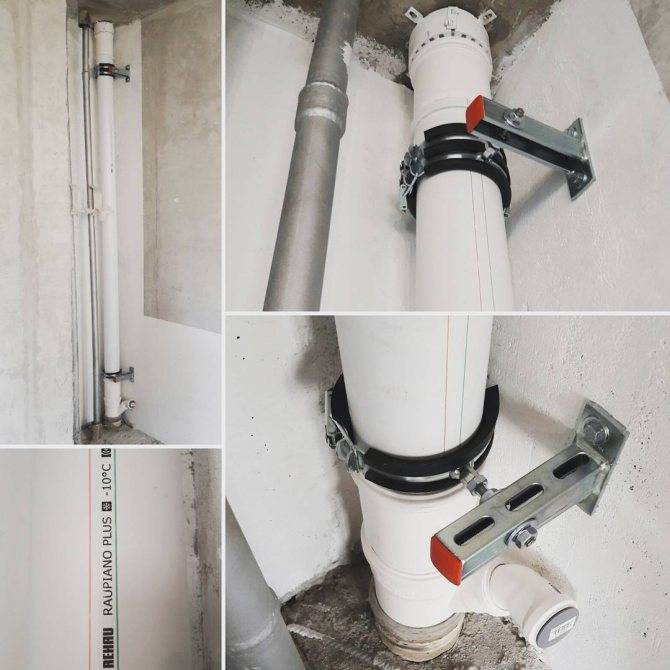

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:
Размещение кронштейнов на канализационном стояке
Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.
Монтаж крепежа
Специфика работы для любого монтажа имеет общий принцип работ:
Для начала нужно разметить, где будут размещаться крепления
Для того, чтобы определить расстояние между крепежом, нужно обратить внимание на размер трубы.
Обычно крепления ставят на расстоянии не менее 50 см;
Дальше нужно просверлить отверстия;
Затем нужно вставить дюбель в получившуюся нишу;
Далее уже происходит фиксация крепежа.. Как можно зафиксировать трубу в крепежном элементе:
Как можно зафиксировать трубу в крепежном элементе:
- Если у вас хомуты, то нужно соединить две части с помощью болтов;
- Если клипса, то трубу достаточно будет просто защелкнуть в нее;
- Если зажим, то используют финт или защелку для закрепления;
- Если крюк, то можно так же просто защелкнуть;
Клипсы и их преимущества
Пластиковые элементы обычно крепятся идентичными приспособлениями – клипсами. Данные изделия широко используются в строительстве и имеют широкий спектр применения. Пластиковые клипсы служат для крепежа не только водопровода, но и отопительной системы.
Главное достоинство клипсы – это легкость ее установки. Осуществляется такой монтаж при помощи саморезов.
Другие достоинства данного типа крепежа:
- Используется для трубопроводов с широким температурным диапазоном;
- Правильное крепление исключает возможность провисания труб (грамотное расстояние между клипсами);
- Аккуратный внешний вид, позволяющий оставлять элемент без маскировки;
- Отсоединение изделия за необходимостью без применения разных подручных средств.
Чтобы закрепить крепление для труб, не нужно обладать особыми навыками Если диаметр трубы составляет более чем 50 мм, то тогда необходимо подобрать другой крепеж.
Материал креплений: пластик vs металл ↑
Вертикальный стояк и горизонтальные трубопроводы внутридомовой системы канализации можно проложить внутри стен закрытой укладкой либо закрепить их на стенах и потолке. Первый вариант предусматривает штробление, которое сопровождается пылью и не во всех домах применимо. Использование специальных крепежей более практично.
Различные варианты крепления
При открытом монтаже трубопроводы крепят в обязательном порядке.
Иначе они могут провиснуть под собственным весом и разгерметизироваться. Качество крепежа напрямую сказывается на долговечности системы канализации.Производители сточных труб выпускают самые разнообразные крепежи для монтажа. Все они делятся по материалу изготовления на две группы:
- Металлические.Пластиковые.
Крепления для труб канализации из металла прочнее пластиковых аналогов.
Но прочность эта во многих случаях избыточна. Изделия из пластика сейчас выпускаются вполне надежные. Плюс пластиковые крепежи более эстетичны и презентабельны.
Кроме того, они не покроются ржавчиной в условиях повышенной влажности санузла. Два основных варианта труб для внутренних систем канализации – чугунные и пластиковые. Нередко для чугуна подбираются крепежи из оцинковки, а для пластика- из полимеров.
Во многом выбор между металлом и пластиком зависит от предпочтений хозяина жилища. Оба варианта позволяют надежно закрепить канализационные трубы под нужным уклоном как на стенах, так и на потолке. Однако металлические крепежи выглядят не столь изящно, как пластиковые, поэтому их чаще всего используют при монтажных работах в подсобках и подвалах.
Принцип крепления труб к стене
Теперь рассмотрим, как крепить трубы отопления к стене. Существует два способа для выполнения этой задачи: жесткий и плавающий. Первый предназначен для канализаций, отопительных систем и иных трубопроводов, по которым будет транспортироваться горячая либо холодная вода. В этом случае крепления полностью фиксируют движение элементов коммуникации. Фитинг тут является жесткой опорой.
В плавающем креплении чаще всего используются хомуты, которые затягиваются не до упора. В таком случае сохраняется небольшая подвижность элементов системы. Данный вариант крепления возможен только в том случае, когда внутренний диаметр хомута крупнее внешнего диаметра трубы.
Подвижный вариант используется в случае возможных температурных перепадов. Ведь тогда возможно расширение или сужение труб. А незатянутые хомуты дают им возможность изменять размеры, оставаясь на своем месте. Как уже стало понятно, выбор варианта крепления зависит от назначения трубопровода, а также возможных температурных колебаний.
Разновидности
Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.
По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.
Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.
В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.
Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.
Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.
Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.
Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.
Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.
Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.
Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.
Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.
По типу фиксации все хомуты подразделяются на два вида:
- К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
- Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.
Конструктивно хомуты представлены несколькими типами:
- разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;
- кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
- лента, сложенная кольцом и имеющая несколько положений для фиксации;
- U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.
Газомонтажные работы в квартире
Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме
Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.
Заказчик должен представить, кроме технических документов, следующую информацию:
- что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
- предположительные варианты расположения всех подключаемых приборов;
- сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
- пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).
Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:
- газовые трубы в жилых комнатах не устанавливают;
- задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
- система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
- в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.
Проверка качества работ
Жесткая и плавающая схемы крепления ↑
Крепить канализационные трубы одним и тем же хомутом можно жестко с затягиванием зажимов до упора так, чтобы сливы нельзя было сдвинуть с места. Либо болты можно слегка оставлять незатянутыми, чтобы стояк мог “плавать” в крепеже.
Хомуты нужны для фиксации как горизонтальных, так и вертикальных труб
При нагреве и охлаждении трубные изделия из пластика слегка изменяют свою геометрию. Чтобы обеспечить их целостность, применяется плавающий способ крепления. В этом случае при линейном расширении трубопроводы не повредятся и не разгерметизируются.
Если канализация прокладывается в помещении без обогрева, то крепить трубы к стенам и потолку следует по плавающей технологии. Температура внутри будет изменяться в большом диапазоне, нагревая и остужая трубы. А они при этом не должны повредиться.
Варианты крепления на стены из разных материалов
От накопительного водонагревателя даже с баком емкостью 100 л нагрузка на бетон не страшна. Такая стена считается идеальной опорой. Как закрепить нагреватель воды большого объема к элементам конструкции здания из других материалов, сейчас постараемся выяснить.
Пенобетон
Сначала разберемся, как крепится накопительный нагреватель на пенобетон. Легкие модели с емкостью бака 50 л выдержат нейлоновые дюбели спиральной формы. Для тяжелых бойлеров, рассчитанных на 80 и 100 л, понадобится стальной крепеж:
- Как вариант, подойдет крепежная пластина, зафиксированная длинными стальными дюбелями. Лучше шпильки с резьбой пропустить сквозь стену и через подкладку широких шайб затянуть гайками.
- Для стен из пенобетона выпускают специальные анкера, но они не всегда выдерживают большую нагрузку.
- Аккуратно и прочно в стене сидят химические или, как их называют, клеевые анкера.
Из всех вариантов – третий более приемлем. Несмотря на такое название, клеевой состав экологически чистый и устойчив к перепадам температуры.
Для крепления химического анкера в стене высверливают отверстие. Сверло ставят под углом, проворачивая по оси. В итоге внутри пенобетона получается ниша как карман, шириной больше от входного отверстия. Углубление заполняют клеем, а затем вводят сам анкер. После застывания получается конусообразная твердая пробка, которую вырвать получится только с большим куском пенобетонной стены.
Область применения профильных труб
Свойства, присущие рассматриваемой продукции металлопроката, позволяют применять ее во множестве отраслей промышленности, производственно, строительной сфере и пр. Оцинкованная труба используется в химической и пищевой промышленности, а также при прокладке инженерных коммуникаций. Легкие и прочные металлоконструкции применяются в качестве каркасов массивных объектов: зданий различного типа, промышленных цехов, торговых павильонов, складов и выставочных павильонов.
Широко применяется профильная труба для арок, колонн, лестниц, мостов. Не меньшую популярность она получила в мебельном производстве, с ее помощью создают металлический декор, каркасы столов, ножки диванов, перила и т.д. Отлично подходит такая труба для заборов вокруг парков, садов и других общественных мест. Такое ограждение выглядит привлекательнее кирпичных стен, обеспечивает неплохой обзор и не затеняет растения. К тому же такие ограждения возводятся относительно просто.
Шаг креплений для пластмассовых трубопроводов с давлением до 0.6МПа, температурой перемещаемой среды 20 град. приведены в таблице 2.
| Горизонтальные | ПНД, ПВД | ПП | ПНД, ПВД | ПП | ||
| 20 | 400 | 400 | 300 | — | ||
| 25 | 450 | 400 | 400 | — | ||
| 32 | 550 | 500 | 500 | 1000 | ||
| 40 | 600 | 600 | 650 | 1300 | ||
| 50 | 750 | 700 | 800 | 1800 | ||
| 63 | 850 | 800 | 1000 | 2100 | ||
| 75 | 1000 | 900 | 1200 | 2500 | ||
| 90 | 1100 | 1000 | 1400 | 3100 | ||
| 110 | 1300 | 1150 | 1750 | 3600 | ||
| 125 | 1400 | 1200 | 2000 | 3900 | ||
| 140 | 1500 | — | 2200 | 4100 | ||
| 160 | 1650 | — | 2500 | 4600 | ||
| 180 | 1880 | — | 2900 | — | ||
| 200 | 1950 | — | 3200 | — | ||
| 225 | 2100 | |||||
| 250 | 2150 | 4000 | ||||
| 280 | 2250 | 4400 | ||||
| 315 | 2350 | 5000 | ||||
| 355 | 2550 | 5600 | ||||
| 400 | 2750 | 6400 | ||||
| 450 | 3000 | 7100 |
СН 550-82, приложение 2 инструкция по проектированию технологических трубопроводов из пластмассовых труб.
Правильное крепление к строительным конструкциям трубопроводов обеспечивает их эксплуатационную надежность. Если же существующие нормативы монтажа будут нарушены, трубопровод может получить повреждения, а его долговечность снижена. При этом следует учитывать специфику материалов, из которых изготовлены трубы. В частности, возможность их расширения при изменении температуры окружающей среды. Именно физические свойства материалов обуславливают перечень технических требований, предъявляемых к крепежным элементам.
Фиксация трубопровода к поверхности стены
Для такой работы необходимо приготовить следующие материалы:
- Трубы;
- Фитинги;
- Переходы;
- Муфты;
- Хомуты;
- Опоры;
- Кронштейны;
- Крепеж;
- Инструмент;
- Другое оборудование.
Технологический процесс монтажа выглядит следующим образом:
Для прокладки трубопровода в хорошо отапливаемом помещении, где не наблюдается скачков температуры, можно устанавливать неподвижные опоры. Трубопровод будет иметь статичное положение, исключается его перемещение относительно центральной оси.
Крепление делается в нескольких местах:
• Изгибах; • Ответвлениях; • Точках расположения арматуры.
Для компенсации возможного температурного расширения трубопровода устанавливаются подвижные опоры. Они дают возможность трубопроводу начать расширяться или наоборот сжиматься, когда изменяется значение температуры. Однако трубы не смогут создать отклонение центральной магистрали.
На поверхности делается разметка, показывающая ось крепления. По начерченной линии проводится фиксация опор.
Для создания отступа при монтаже, устанавливают кронштейны.
После установки креплений, прокладывается трубопровод.
Труба вставляется в опору. Ее закрепляют в таком положении специальным хомутом.
Чтобы уменьшить шум и возникающую вибрацию устанавливают дополнительную резиновую прокладку. Трубный хомут крепится металлической шпилькой.
Шаг крепления подбирается с учетом материала трубопровода:
- Полипропиленовые — 2 м;
- Металлопластиковые – 1,5 м;
- Металлические – 1 м.
Идеальным считается монтаж труб с применением специальных каналов. В результате крепление становится более надежным. Изоляция наружной поверхности труб не получает никаких повреждений.
Металлический крепеж для труб
- Плотный и крепкий, надежный, особенно если это высокопрочная сталь. Тогда она менее агрессивна внешнему воздействию, физическому в том числе;
- Подойдет для прокладки всех трубопроводов, является универсальным;
- Долгий срок службы. Крепление не придется менять до окончания срока эксплуатации труб;
- Легко можно починить в случае поломки, потому что, как правило, состоит из нескольких деталей, которые заменяемы;
- Уже зарекомендовал себя за много лет использования, качеству можно доверять.
Помимо этого есть и свои недостатки – может меняться из-за коррозии, также требует особой обработки, чтобы не ржаветь. Такие элементы нужно будет периодически подтягивать. И стоят они, как правило, дороже, особенно если это высокопрочная сталь.
