Ремонт насоса «Малыш» своими руками

3 Особенности подключения

После длительной эксплуатации на дне скважины

Глубина погружения насоса должна быть больше, чем нижний показатель динамического уровня воды. Погружные насосы «Малыш» должны устанавливаться в вертикальном положении, если насос будет расположен горизонтально, то такая эксплуатация значительно снизит срок эго службы.

Для начала выполните подготовительные работы, предшествующие установке – определите глубину расположения насоса в скважине, и купите шланг для подачи воды соответствующего размера.

Важно, чтобы диаметр шланга подходил к вашему устройству (смотрите технические характеристики), так «Малыш» сможет выдавать оптимальную производительность, и не будет перегрузки мотора, вследствие высокого давления из-за несоответствия сечений. Шланг закрепите на патрубок с помощью пластикового хомута

Если вы используете погружной насос «Малыш» с нижним водозабором, то размещать его следует в полуметре от дна скважины. Если с верхним водозабором – можете опускать на дно источника.

Для опускания насоса и его фиксации используйте капроновый шнур, либо стальной трос небольшого диаметра. Закрепите его в специальную проушину, которая расположена на корпусе насоса. Рекомендуется к верхней части шнура привязать полуметровый кусок эластичной резины, которая будет гасить вибрации.

Важно: не подключайте устройство к электросети во время монтажа. Сделать это можно после того, как насос полностью установлен

Если кабель подключения к сети у насоса короче, чем вам необходимо, можно удлинить его дополнительным шнуром, однако их соединения должны находиться вне колодца.

Работа мотора «на сухую» — это то, чего следует избегать в первую очередь, так как она является первостепенной причиной большинства поломок насоса.

Проверка работоспособности после ремонта

Для увеличения ресурса работы насоса рекомендуется дополнительно приобрести механический фильтр, который будет препятствовать внутреннему загрязнению устройства, которое чревато преждевременным износом поршня и обратного клапана.

Также нерастворимые примеси могут забить шланг, что грозит критическим повышением давления воды, от которого никакая автоматика не спасет.

Наиболее часто используемый фильтр для вибрационных насосов – обычная цилиндрическая прокладка из пористых материалов (в основном из волокнистого полиэтилена), которая одевается на всасывающий клапан «Малыша» и выполняет первичную фильтрацию воды от крупных механических частиц. Отзывы свидетельствуют, что такого фильтра более чем достаточно.

Устройство и принцип действия агрегата

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине — механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

Почему не работает водяной насос: не качает воду, греется, гудит, шумит

Насосы являются элементами систем водоснабжения, водоотведения, орошения. Даже при правильной эксплуатации качественного насосного оборудования оно со временем выходит из строя.

Сложность самостоятельного ремонта заключается в том, что на современном рынке представлен огромный ассортимент насосов разного конструктивного исполнения. Для каждого типа агрегатов существуют особенности и порядок проведения ремонтных работ.

В случае поломки двигателя насосного агрегата ремонт однозначно необходимо доверить специалистам сервис-центра. Водяные насосы, применяемые в быту и ЖКХ, разделяют на 2 большие группы – погружные и поверхностные.

Почему не работает скважинный погружной насос: причины

Погружные насосы, предназначенные для забора воды с глубины, имеют удлиненный корпус, в котором трубопроводная часть располагается вверху, а двигатель может находиться, в зависимости от модели, вверху или внизу.Причиной, почему водяной насос, применяемый для скважины, не работает, может быть перегруз, который определяется при разборке агрегата:

• раскручивают крепеж на корпусе;
• отделяют рабочую камеру;
• снимают крышку с секции двигателя;
• проверяют все узлы на наличие нагара и запаха горения.

При повреждении обмотки двигателя ее заменяют. Проверяют контакты соединения кабеля с двигателем, целостность кабеля.

Другие причины, по которым погружной агрегат не включается:

• Срабатывание электрической защиты из-за неисправности самого аппарата, кабеля, автоматического выключателя на щитке.
• Перегорание предохранителей. Если новые предохранители снова выйдут из строя, то причиной этого могут быть: дефект силового кабеля или неисправность электропроводки.
• Дефект кабеля, находящегося под водой, нарушение контактов.
• Срабатывание защиты от пуска «всухую».

Почему насос работает, но не качает воду или качает плохо?

Существует несколько причин этой проблемы. Одна из них – повышенное содержание песка в скважинной воде. Следствия:

• Повреждение клапана. Эта проблема может повлечь другую – в результате гидроудара повреждаются другие узлы агрегата.
• Засорение фильтра на входе. Его необходимо прочистить или заменить на более эффективное устройство.
• Деформация крыльчатки – может быть исправлена путем выравнивания.
• Повреждение электромагнита. Эту неисправность устраняют только в условиях специализированной мастерской.

Причинами, почему насос не создает требуемое давление или качает рывками, могут быть: перекрытие запорного вентиля, расположение насоса выше уровня воды, залипание обратного клапана. Уменьшение эффективности работы агрегата происходит из-за снижения напряжения в сети, частичного засорения клапанов и вентилей в трубопроводной системе, разгерметизации трубопровода.

Причины некорректной работы погружных насосов

Причинами того, почему насос гудит, но не качает воду, являются:

• неправильное хранение, из-за которого крыльчатка агрегата «прилипает» к корпусу;
• поломка конденсатора запуска;
• снижение напряжения в электросети;
• заклинивание крыльчатки из-за грязи, скопившейся в корпусе.

Почему насос издает посторонние звуки – шумит, стучит, трещит?

Часто причиной треска и стука становится попадание инородного предмета в рабочую камеру насоса. Шум при включении агрегата может свидетельствовать о не исправности рабочего колеса или смещении вала электродвигателя.

В современных моделях насосов и насосных станций может предусматриваться звуковой эффект, сообщающий о запуске оборудования «всухую».

Почему не качает поверхностный насос?

Причины поломки и некорректной работы поверхностных насосов:

• эксплуатация агрегата в «сухом режиме», приводящая к перегреву двигателя и повреждению резиновых прокладок;
• гидравлический удар, он может стать причиной выхода из строя различных узлов и деталей;
• перекачивание слишком горячей воды, из-за которой разрушаются уплотнительные материалы и греется двигатель насоса.

Привести к повреждению гидравлической части может замерзшая вода, которая осталась в корпусе агрегата, отправленного на хранение.

Насосы – достаточно сложные агрегаты, поэтому перед тем как их отрегулировать или отремонтировать, необходимо правильно установить существующие проблемы. Сделать это могут специалисты сервис-центра, имеющие диагностическое оборудование и специальные инструменты. Самостоятельно рекомендуется устранять только мелкие поломки.

Конструкция и принцип работы погружного насоса

Для того, чтобы правильно произвести диагностику неисправности насоса и в последующем иметь возможность устранить неполадки самостоятельно, сначала следует изучить принцип работы и внутреннее устройство агрегата. Особенно актуально это для тех, кто впервые сталкивается с такой проблемой как поломка вибрационного насоса и понятия не имеет о том, каким образом его можно отремонтировать.

Подробно разберем эти вопросы, используя наглядную схему.

Работа погружного насоса основана на преобразовании переменной силы тока в механические колебания якоря и поршня, которые и способствуют перемещению воды. Вибрация поршня выталкивает воду из гидравлической камеры (пространства между поршнем и клапаном) в напорный патрубок. Основные узлы насоса: корпус, электромагнит и вибратор.

Электромагнит представляет собой сердечник и две катушки, намотанные медным проводом. Помещенный в корпус насоса, он заливается компаундом, который служит не только для фиксации магнитной системы в корпусе, но и в качестве изоляционного и теплоотводящего материала.

Вибратор состоит из: якоря, штока, амортизатора. Шток запрессован в якорь, амортизатор установлен на штоке и представляет собой резиновую мембрану, качество изготовления которой определяет некоторые параметры работы насоса.

Резиновая диафрагма, фиксируемая упором, разделяет гидравлическую и электрическую камеры насоса, служит также опорой штока, определяющей его направление. В верхней части штока находится резиновый поршень.

В корпусе насоса располагается резиновый клапан, который перекрывает выходные отверстия для воды, но при отсутствии давления в насосе обеспечивает свободное ее вытекание.

Вибрационный насос «Малыш»: принцип и схема работы

Вибрационные насосы являются одними из наиболее популярных модификаций, выпускаемой отечественной промышленностью уже более полувека. По большому счёту, все подобные механизмы по своей конструкции схожи, или, более того, – идентичны. Различаться может дизайн и форма корпуса, при одинаковом внутреннем устройстве. Соответственно, и неполадки вибрационных насосов характерны для большинства подобного оборудования, и произвести ремонт насоса «Малыш» своими руками не составит особого труда.

Принцип работы насоса «Малыш» основан на принципе колебания переменного электротока. По стандартам, принятым в нашей стране, его частота равна 50 герц, то есть ток в отечественной электросети меняет направление 50 раз в минуту. Соответственно, с такой же частотой колеблется и сердечник внутри насоса. При добавлении к колеблющемуся электромеханизму клапана и резинового поршня, получается вибрационный насос. При включении поршень начинает засасывать воду внутрь аппарата, и, через клапан, выталкивать вверх по шлангу.

Коротко о главном

На рынке существует несколько вариантов насоса Малыш. Все его модификации, как и любые другие приборы подвержены поломкам. Они наблюдаются в электрической или механической части. Также распространённой причиной, почему не качает насос Малыш является деформация корпуса и его известкование.

Бороться с проблемами можно самостоятельно. Для этого нужно изучить строение прибора и последовательно его разобрать. Проверяется электрика и механика. Качественная сборка завершает процесс.

Проверять готовность Малыша к работе рекомендуется в небольшой ёмкости перед погружением на глубину.

Оценок 0

Устройство насоса Малыш

В случае поломки невозможно выполнить качественный ремонт, если владелец не знает, каков принцип работы устройства и из каких элементов оно состоит.

Информацию можно изучить в инструкции, если она не утеряна.

Рассмотрим устройство вибрационного насоса Малыш.

1. Основной и самый большой элемент – это металлический корпус. Он должен быть максимально надёжным для того, чтобы насос мог погружаться на большую глубину воду.
2. Электромагнит.
3. Вибрационный провод.
4. Клапан.
5. Поршень.
6. Амортизаторы.

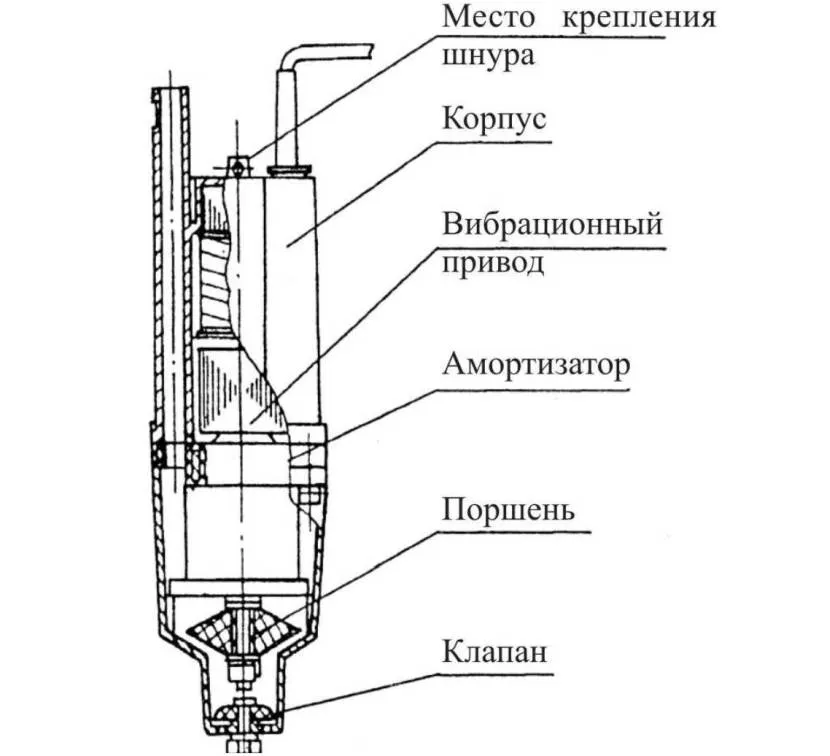

Схема устройства Источник belamos-expert.ru Конструкции насоса Малыш могут иметь несколько различных вариаций. Например, забор воды может быть нижним или верхним.

С верхним забором

Специфика устройства состоит в том, что клапан, отвечающий за с всасывание воды, будет находиться в самом вверху корпуса. При этом, электропривод производитель расположил в нижней части.

Этот насос имеет несколько явных преимуществ.

1. Электрика насоса во время работы находится под толщей воды. Это значит, что оно не будет сильно нагреваться.
2. Отложения в виде ила и мусора слишком тяжёлые. Они не поднимутся до верхней части, где расположена всасывающая труба.

С нижним забором

Устройство насоса Малыш с нижним забором воды имеет точно такую же конструкцию. Однако элементы и механизмы расположены с точностью до наоборот. Электропривод размещён на верхней части корпуса, а всасывающий клапан – снизу.

У модели с нижним забором клапан расположен внизу Источник ai911.ru

В таком случае владельцы Малыша должны постоянно контролировать нормальный уровень воды. Если насос будет работать «на сухую», то есть не будет погружен в воду полностью, то возможен перегрев.

Борьба с вредителями и болезнью роз

Главным и опасным вредителем высаженных голландских роз в грунт становиться паутинный клещ. На побегах заметить его довольно сложно. Если не ликвидировать вредителя своевременно, ствол теряет листья и становиться более уязвимым перед другими паразитами.

Для того чтобы побороть вредителя, следует проводить ежедневный осмотр листьев с двух сторон. Осенью, все опавшие листья собирают и сжигают, так как все вредители переходят зимовать именно туда

При появлении вредителя на стеблях, важно следить за его распространением и своевременно розу освобождать от паутины и гнезд паука, так как это может привести к гибели целого куста

Сильные побеги голландской розы способны победить любого вредителя. Для того чтобы обеспечить жизнедеятельность растения и сделать побеги более сильными, необходима постоянная прополка, полив и наблюдение за температурой грунта. Как правило, вредители приходят из плохо обработанного грунта и несвоевременного удаления сорняков.

Летом кусты для защиты опрыскивают мыльными растворами. Опрыскивать лучше всего нижнюю часть листьев, так как наибольшее скопление вредителей находится именно там. Опрыскивание проводится в прохладную погоду, когда нет палящего солнца.

Важно, удалять сорняки и рыхлить почву, так как это поможет защитить растение от гибели!

Главные слабости насосов малыш

Прежде всего, необходимо сказать о характерной предрасположенности корпуса устройства в целом и корпуса насоса к коррозии. Конечно, данный недостаток не критичен, и сможет стать для вас проблемой лишь через десятки лет. Но, не забывайте то, что насос имеет непосредственный контакт с водными ресурсами, которые впоследствии, потребляются вами уже с частичками коррозии.

После несколько лет эксплуатации, при разборе насоса малыш, вы сможете наблюдать тонкий слой коррозии практически на всех металлических узлах. Это означает, что металл имеет плохую антикоррозийную обработку. Поэтому, не всегда экономия при покупки сможет сохранить ваши деньги в дальнейшем, поэтому ремонт водяного насоса малыш может заставить вас выложить кругленькую сумму денег.

Так же ремонт погружного вибрационного насоса Малыш, может быть усложнен, в связи с потенциальной возможность ржавления винтов.

Разбираем насос Малыш

Из-за специфического принципа работы (за счет вибрационных волн) очень часто в насосах класса малыш, наблюдается деструкция внутренних крепежных элементов, клапана и штока. Уплотнители так же при поломке, скорее всего, будут непригодны к использовании.

Так же, при неправильной эксплуатации и постоянной перегрузочной работой ремонт водяного насоса малыш потребуется раньше времени. Последствием таких ошибок могут стать разрушения металла, что в дальнейшем не позволит произвести ремонт погружного насоса Малыш своими руками  и его ключевых элементов.

Если вы используете насос в слишком загрязненной воде (ил, сточные воды и т.д.) знайте, что ремонт водяного насоса малыш «не за горами». Так как данное устройство не предназначено для накачки воды с большим количеством песка, камней и других твердых частиц. При регулярном всасывании крупных частиц засоряется клапан устройства, а так же разрушается рабочая поверхность в виде крышки, в которой должен работать резиновый клапан.

К негативным воздействием вибрации насоса ручеек можно отнести так же плохую «живучесть» упорного кольца, которое со временем дает трещину, что вынуждает производить замену данной детали устройства. Так же, довольно часто встречается проблема нарушение целостности обмотки, что является причиной отказа от работы всех систем насоса.

Ремонт насоса Малыш своими руками

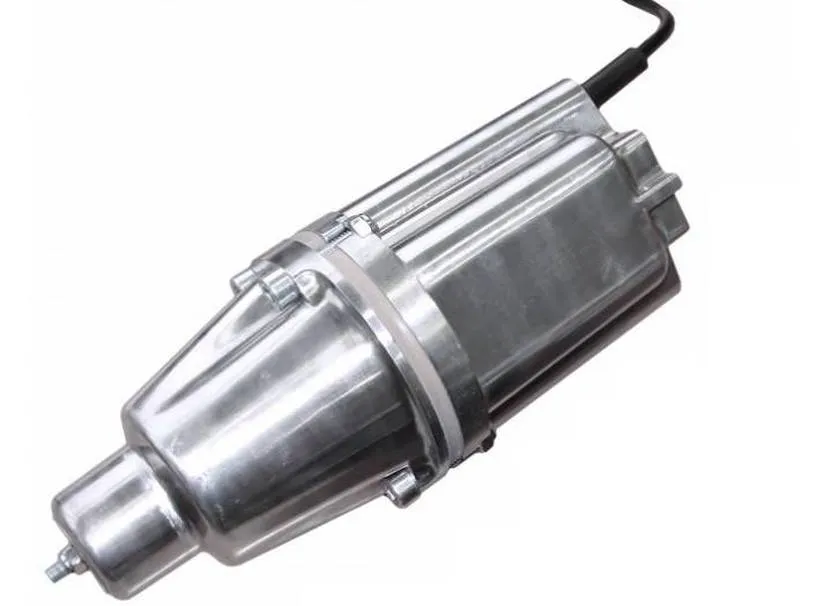

Что из себя представляет насос «Малыш»?

О насосе «Малыш» говорят так: «Мал, да удал». Его можно назвать легендарным агрегатом. За время своего существования (более 70 лет!) «Малыш» прошел через руки нескольких поколений дачников. Производит его ОАО «ГМС Ливгидромаш», который располагается о Владимировской области.

За десятки лет своего существования «Малыш» «заматерел». Существует несколько его модификаций:

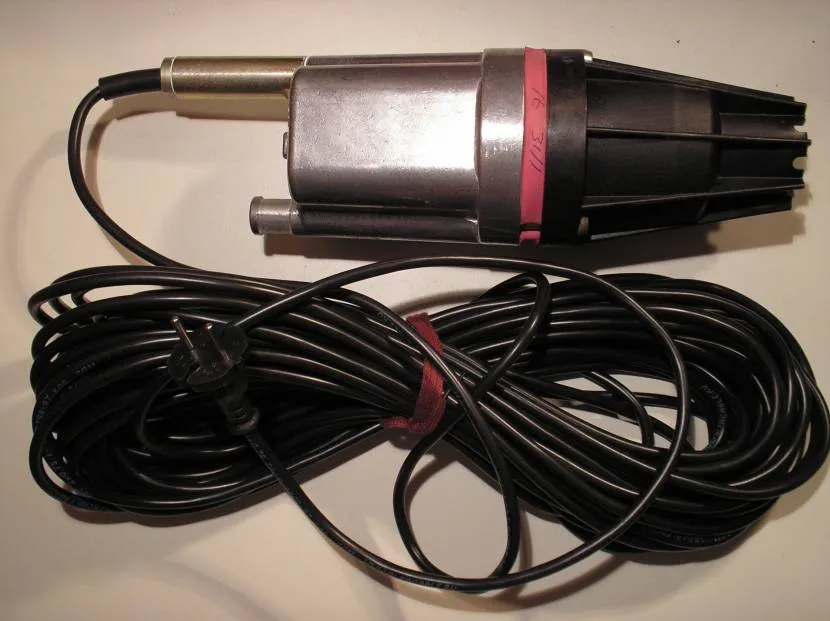

• Классический насос «Малыш» выпускается с нижним водозабором. Благодаря этому эффективно подает воду с открытых водоемов на большие расстояния, осушает затопленные подвалы (откачивает воду до минимального уровня).
• «Малыш-К» имеет те же характеристики, что и базовая модель, но плюс ко всему укомплектован термодатчиком, отключающим устройство при перегреве. Его можно оставлять без присмотра на длительный промежуток времени.
• «Малыш-М» – модель с верхним забором воды. Он идеально подходит для водоемов с небольшим количеством ила и взвешенных примесей. Во время работы система не засоряется, вода откачивается прозрачная и чистая. Его часто выбирают для колодцев и скважин.
• «Малыш-3» – самая миниатюрная версия. Его вес составляет всего 2 кг. При мощности 185 Вт он дает напор 20-25 л. Забор воды производится сверху.

Производительность всех перечисленных моделей составляет 430 л/ч, а при работе без напора все 1500 л. Корпус у «Малыша» бывает пластиковым, с маркировкой «П», и алюминиевым. Алюминиевый вариант прочнее, но стоит несколько дороже.

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

• Электрическая часть.
• Механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 —неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий.

• Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
• Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
• Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
• Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
• Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Грамотный ремонт своими руками

Поломки могут случиться в электрической и механической частях. Оборудование может выйти из строя частично или полностью. Частичное нарушение работоспособности прибора может означать как поломку внутренних деталей, так и нарушение регулировки.

Чаще всего из-за работы устройства без воды оно перегревается, и автоматика выходит из строя. По этой же причине может перегреться изоляция, расслаивается заливка, из корпуса выпадает ярмо. При этом насос гудит, не качает жидкость, может пострадать корпус изделия. Избежать появления таких неисправностей возможно, соблюдая правила эксплуатации насоса.

Механические поломки вибрационного насоса возникают довольно часто.

Рассмотрим самые распространенные причины поломок:

• Известковый налет на деталях;
• Разгерметизация корпуса из-за механических повреждений;
• Засорение внутренностей грязью;
• Ослабление соединений болтов.

При подозрении на неисправность прибора нужно отключить его от электросети и вытащить из воды. Прежде чем разобрать насос, следует его осмотреть. Подающий шланг отсоединить и просмотреть прибор сверху на предмет повреждений. Нарушение целостности корпуса устраняется только полной его заменой. Если с ним все в порядке, тестером нужно проверить сопротивление катушек. Если контакты замыкают, необходимо менять катушку.

Ремонт насоса следует выполнять, когда он отключен

Следующим шагом при исправности катушки будет продувка насоса. Если воздух входит свободно либо при резком вдохе во входное отверстие клапан закрывается, то с насосом все в порядке. Прибор также нужно потрясти, наличие посторонних звуков говорит о поломке внутри.

Технические характеристики и критерии выбора агрегата

По техническим параметрам вибрационного насоса судят о его возможностях. Поэтому осуществить грамотный выбор помогут знания о характеристиках агрегата:

• Производительность выбирается с учетом возможностей источника водозабора, которые должны превышать параметры насоса. Разделяют три категории производительности агрегатов вибрационного типа: низкая, средняя и высокая, которые характеризуются способностями перекачивать 360, 750 или 1500 литров в час соответственно.
• Важным показателем является высота подъема воды. Минимальный напор составляет 40 м, оптимальны в эксплуатации модели, рассчитанные на 60 м, реже применяют агрегаты со способностью подъема до 80 м.
• Все насосы вибрационного типа обладают одинаковой глубиной погружения — 7 м.
• Показатель внешнего диаметра варьируется от 76 до 106 мм, он имеет значение при эксплуатации механизма в скважине. В этом случае диаметр трубы должен превышать размеры агрегата.
• Существуют насосы с верхним и нижним водозабором, что является немаловажным моментом в процессе эксплуатации. Верхнее расположение исключает попадание песка внутрь механизма. Устанавливают его на 0,3 м выше дна источника. Нижнее расположение удобно при использовании агрегата вибрационного типа для раскачки скважины или колодца, удаления воды из подвала. Устанавливают подобную модель выше дна на 1 м.

Внимание! Исключить перегрев насоса вибрационного типа с верхним водозабором поможет установка термозащиты. Подобный элемент важен в любом типе агрегата, так как прекращает его работу при аварийной ситуации, например скачке напряжения или заклинивании поршня. Подобный элемент важен в любом типе агрегата, так как прекращает его работу при аварийной ситуации, например скачке напряжения или заклинивании поршня

Подобный элемент важен в любом типе агрегата, так как прекращает его работу при аварийной ситуации, например скачке напряжения или заклинивании поршня.

Модельный ряд насосов «Малыш»

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Модификации насоса и характерные отличия

У многих однотипных вибрационных устройств лишь корпус иной конфигурации и другое название:

• «Струнок»;
• «Каштан»;
• «Ручеек»;
• «Нептун»;
• «Сега» и др.

Во всех этих агрегатах использована одна и та же электромеханическая схема. Можно выделить 4 типа таких аппаратов:

1. «Малыш» — самый востребованный у жителей села, дачников и наиболее мощный вариант из всей линейки вибрационных погружных насосов. Это конструкция с нижним забором воды. Однако аппарат не приспособлен для использования в придонной зоне, поскольку часто всасывает иловые отложения и быстро ломается.
2. «Малыш-К» — аналогичное устройство тоже с нижним водозабором. Но отличается от базовой модели встроенным термореле, наличие которого повышает надежность агрегата и удлиняет срок его эксплуатации. Из-за этого он стоит дороже. Кроме того, насос укомплектован трехжильным проводом и имеет заземление. Раньше модель выпускалась только на экспорт.
3. «Малыш-М» — вариант с верхним забором воды. По мощности он немного слабее, но не вбирает грязную жижу со дна колодца. Не подвергается перегреву при длительной работе и реже ломается. Когда уровень воды оказывается недостаточным и забор становится невозможным, корпус по-прежнему охлаждается, т.к. частично погружен в источник.
4. «Малыш-3» — самая миниатюрная модель диаметром всего 80 мм, имеющая верхний водозабор. Сверхмалые габариты позволяют помещать ее в узкие колодцы и скважины. Прогрев воды допускается до +35°С. Предельная глубина работающего аппарата — 3 м.

Устройство и принцип действия агрегата

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана.

На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Видео описание

Инструкция по правильной перемотке обмоток в этом видео:

В случае, если вы выяснили, что корпус цел, сопротивление на нужном уровне, необходимо прочистить насос (продуть его).

Для этого необходимо просто сильно вдыхать воздух в подающее отверстие, а затем в обратное, заборное. В оба направления поток воздуха должен проходить свободно и нигде не застревать.

Если вы дуете в отверстие, то клапан должен быстро закрываться, тем самым блокируя подачу кислорода. Если подобного не происходит, это значит, что регулировка прибора была полностью нарушена.

Следующим этапом вам нужно просто хорошо встряхнуть прибор.

Внутри него не должно быть каких-то непонятных звуков. Если же вы слышите не характерный звон, это значит, что произошла какая-либо отслойка или одна из деталей просто напросто отвалилась.

Насос Малыш после сборки Источник etalon-bt.ru

Специалисты советуют опустить насос в ёмкость с водой. Туда же можно добавить 100 г уксусной кислоты 9 %. Если её нет, то подойдёт лимонная. Оставьте насос в таком растворе на 7-8 часов.

Затем его промывают под струёй холодной проточной воды. Благодаря такому раствору можно снять известковый налёт.

Теперь необходимо проверить клапан.

От него до прибора должен оставаться небольшой зазор до 1 мм. Открутите шланг, опустите насос в воду. Включите его. Если насос исправен, то без клапана в высоту будет подниматься струя воды. У правильно работающего насоса в высоту будет от 50 см до 1 м. Благодаря этому эксперименту вы сможете судить и о напоре.

Основные виды неисправностей и их причины

Устройства, имеющие нижний водозабор, чаще подвергаются поломкам, поскольку двигатели в них нагреваются сильнее. Причины дефектов, из-за которых насос не качает воду, кроются либо в его механике, либо в электрике.

Наиболее частые неполадки «Малыша»:

• раскручивание гаек вследствие вибрации сердечника;
• износ клапанов, который вызывают абразивные примеси в воде;
• обрыв штока сердечника.

Неисправности электрической части

Из-за сильного нагрева нередко случаются такие поломки:

• происходит короткое замыкание;
• обугливается или обрывается электропровод;
• в катушке перегорает медная обмотка;
• отслаивается от корпуса компаунд.

Поломки механической части

Чаще всего выявляются такие дефекты:

• засорение внутренней полости насоса механическими примесями;
• известкование деталей из-за чрезмерной жесткости воды;
• ослабление гаек вследствие сильной вибрации;
• повреждение прибора от ударов о бетонную стену колодца;
• ослабление свойств резинового амортизатора;
• утрата клапаном эластичности;
• поломка поршня.
