Ремонт популярных моделей унитазов своими руками
По состоянию на 2020 год наибольшей популярностью пользуются следующие модели унитазов:
- «Густавсберг»;
- «Идоария»;
- «Ifo»;
- «Санита».
Ремонт своими руками унитаза «Густавсберг Нордик» проводится без проблем, так как конструкция сливного бачка в нем проста. Сливной и наливной механизмы, в отличие от перелива, наиболее подвержены износу, поэтому периодически выходят из строя даже таких надежных агрегатов, как этот. Унитаз «Густавсберг» ремонт запорной арматуры своими руками — это та операция, которую собственники проводят чаще всего, так как часто возникает течь унитаза (вода не задерживается в бачке). Алгоритм проведения данного типа реконструкций описан выше. Ремонт бачка унитаза «Густавсберг» своими руками проходит следующим образом:
- Осмотреть место повреждения.
- Снять бачок, раскрутив запорные болты.
- Установить новые болты, чтобы вода не протекала наружу. Если в бачке выявлена другая неисправность в одной из систем, то в большинстве случаев требуется замена детали, которую можно купить в любом магазине сантехники и установить своими руками по описанному в этой статье алгоритму. Все реально, просто и быстро.
Если говорить про индивидуальный ремонт унитаза Ido, то здесь сложности с поиском комплектующих не возникнут. Временная замена деталей осуществляется так, как описано выше.
В зависимости от ситуации можно использовать самодельный медный провод, какой-то грузик для кнопки или просто поправить деталь (например, рычаг). Вместе с тем, грушу отремонтировать нельзя ни в одной из моделей, поэтому она требует моментальной замены. Просто необходимо все действия с бачками и чашами делать внимательно и последовательно, тогда ремонт унитаза Ifo («Санита», старого образца) пройдет без особых проблем и сложностей.
Проблема #4: шум бачка при наполнении
Шум при наполнении бачка водой нельзя назвать поломкой, т.к. все механизмы исправны. Однако громкие звуки могут сильно раздражать, мешать полноценному отдыху.
Чаще всего бачок громко набирается сразу же после слива воды, потом шум становится меньше.
Решить проблему очень просто. Для этого на патрубок запорного механизма надевают небольшой кусок резиновой или пластиковой трубки.
Длина должна быть такой, чтобы трубка доставала до дна емкости. После этого бачок станет шуметь гораздо меньше.
Помимо такого приспособления, есть и другие способы избавления от шума при работе бачка. Кардинальное решение – замена обычного поплавкового клапана на стабилизирующий со специальной камерой. В этом случае можно будет навсегда забыть о шуме и отдыхать с комфортом
Ремонт сливного бачка унитаза – несложная процедура. Чтобы починить все неисправности своими руками, достаточно иметь время, желание и самые простые инструменты.
Однако иногда возникают сложности с диагностикой поломок или самим ремонтом. В этом случае лучше не экспериментировать и вызвать сантехника.
Устройство сливного бачка унитаза: основные узлы и принцип работы
В профессиональном мире сантехников все внутренности сливного бачка называются не иначе как запорная арматура, основное ее назначение – управление потоками воды. В случае с унитазом – это наполнение бачка и его слив. Чтобы понять, с чем придется иметь дело, выполняя ремонт унитаза своими руками, для начала разберемся с его конструкцией.
Заглянув внутрь бачка, неосведомленный человек увидит всего две детали – поплавок и сливной механизм. Профессионал, в отличие от первого, обнаружит в бачке два довольно сложных механизма, включающих в себя массу деталей – их мы и рассмотрим подробнее, поскольку именно с ними придется иметь дело.
Клапан подачи воды (поплавок) состоит из двух основных частей – корпуса, в котором установлена мембрана, отвечающая за подачу воды, и сам поплавок, связанный с мембраной системой рычагов. Для регулировки количества подаваемой в бак воды поплавок оснащается регулировочным винтом, вращая который в ту или иную сторону, можно опускать или поднимать поплавок, тем самым регулируя уровень наполнения бачка. Если унитаз недостаточно хорошо смывает или, наоборот, расходует много воды, то нужно регулировать поплавок.
Ремонт унитаза своими руками фото
Устройство сливного механизма бачка унитаза в некоторых моделях может быть достаточно сложным. Если говорить о стандартном сливе, то он включает в себя всего три основные части – корпус, клапан и кнопку слива. Принцип работы у этого механизма сложностью не отличается – в пластиковом корпусе размещен подвижный клапан, который управляется кнопкой, связанной с ним системой рычагов. Кроме того, для предотвращения чрезмерного наполнения бачка водой клапан оборудован переливом, направляющим излишки воды в унитаз, минуя клапан. Перелив находится в середине сливного механизма и представляет собой пластиковую трубку, имеющую возможность подниматься и опускаться вниз – это своего рода регулировка.
Из чего состоит бачок
Емкости для слива имеют несколько видов внутреннего устройства:

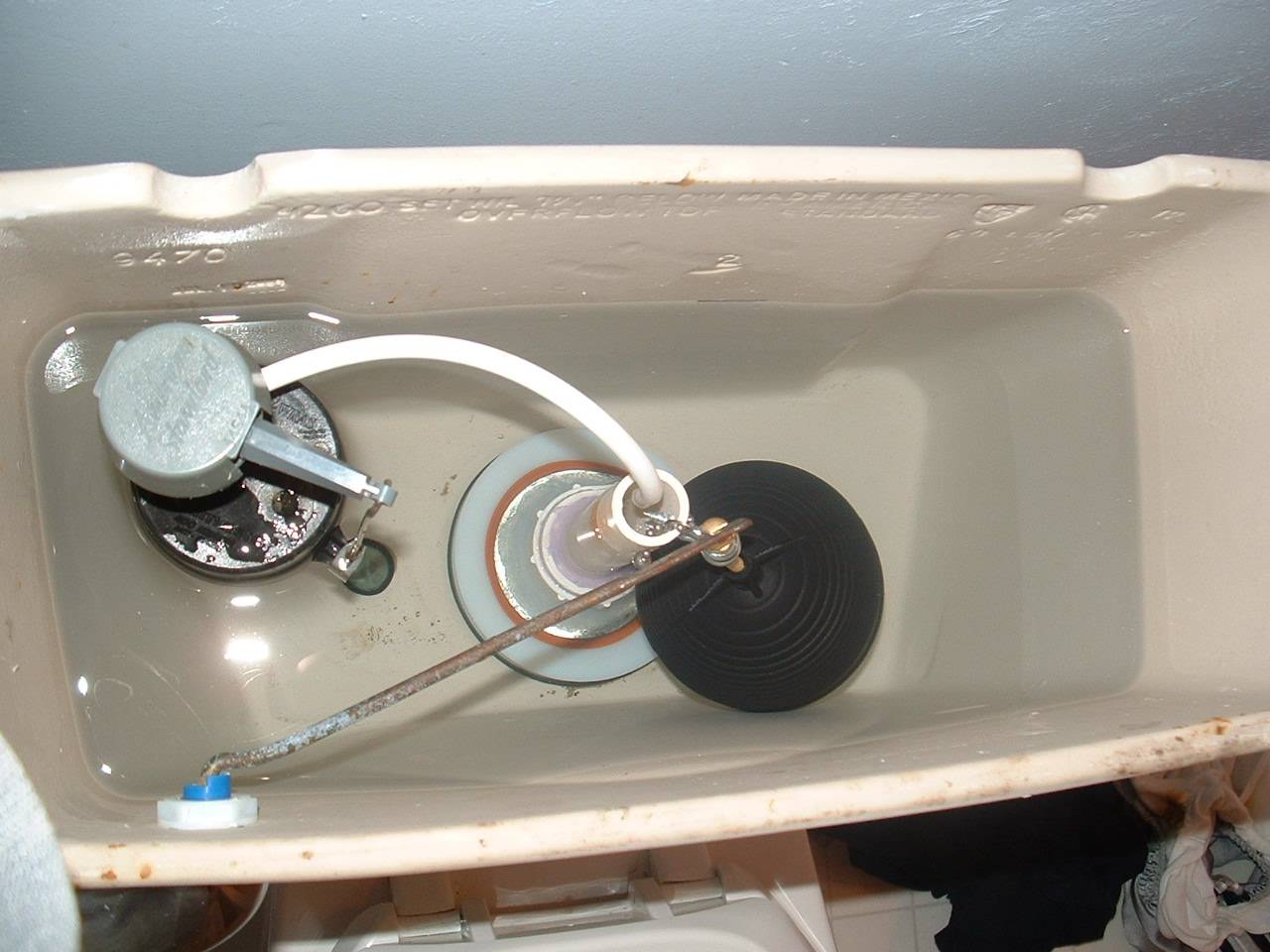

- С грушей из резины. Самый старый тип устройства, который имеет простую сборку, применяется для сантехники с подводом воды сбоку бачка.
- Современный тип арматуры имеет два модуля –сливной, поплавковый. Поплавок теперь не размещается на проволоке, как раньше, а систему усложнили. Поплавковое устройство теперь перекрывает воду снизу. Сменяя положение поплавкового механизма можно регулировать дозы выпускаемой из бачка воды.
Модели разных унитазов имеют типовой механизм, поэтому отремонтировать и заменить деталь арматуры не составляет труда даже новичку. К примеру, нужно поменять поплавок, сливное устройство, либо отрегулировать сливной рычажок.
Производители могут придавать разные, цвет и размер деталям, при этом они несут одинаковые функции. Поэтому найти подобные элементы для замены очень просто. Чтобы не ошибиться с размером детали, можно принести ее в магазин и подобрать в соответствии с размером.
Почему течет вода из бачка в унитаз — причины подтекания и способы устранения
Решая задачу что делать, если течет бачок унитаза с кнопкой, в основном рассматривают его внутреннюю арматуру. Причины подтекания бачка и методы их устранения имеют следующий вид:
Потеря эластичности или разрушение герметизирующей прокладки. При наличии данной неисправности постоянно течет вода из сливного бачка в унитаз, а его наполнение происходит непрерывно. Для текущего ремонта снимают крышку, откручивая прижимную декоративную гайку цилиндрической формы и получают доступ к сливному узлу.
В современных моделях сливной механизм состоит из двух частей — первая крепится на накидную гайку под дном унитаза и является корпусом для второго узла, на котором расположены основные детали поршня и кнопка.
Чтобы починить бачок, узел со съемным механизмом извлекают простым поворотом вокруг своей оси, выходя крепежными выступами из прорезей в стационарной части.
После снятия колонны меняют кольцевую герметизирующую резинку на запорном поршне, предварительно приобретя готовое изделие в торговой сети или используя запасные части из ремкомплекта. По завершении замены прокладки съемный узел ставят на место, вворачивая его в стационарную часть.
Начальные этапы разборки бачка
Загрязнение сливной колонны. Если бачок унитаза пропускает воду в унитаз с небольшой интенсивностью, причиной являются загрязнение герметизирующего кольца и спускного механизма известковым налетом, ржавым осадком, препятствующем его корректной работе.
Чтобы отремонтировать бачок, снимают его крышку и сливную арматуру, очищают ее от оксидов металлов и извести специально предназначенными для этих целей бытовыми химическими средствами, используя старую зубную щетку. При отсутствии препаратов помещают загрязненные детали на некоторое время в горячую воду с добавлением уксусной кислоты. После проведения необходимых процедур очищенные узлы устанавливают в бачок.
Иногда причиной некорректной работы запорно-сливной колонны служат мелкие дефекты уплотнительного кольца или износ деталей, при этом вода вытекает тонкой струйкой — в этом случае дефекты можно устранить небольшой реконструкцией узла.
Так как запирающий пластиковый поршень с резиновой прокладкой имеет небольшой вес и не всегда надежно перекрывает спускное отверстие, его можно утяжелить, поместив над цилиндрическим клапаном кольцо из металла — свинца, медной толстой проволоки.
Основные операции по очистке спускного узла
Неисправность поплавкового механизма. В старых моделях унитазов нередко возникала ситуация, когда в пластиковую грушу, имеющую внутреннее отверстие для фиксации латунного прута, попадала вода. Она заполнялась, ее вес увеличивался и в результате терялась плавучесть, следствием этого становилось переполнение бачка водой и слив ее через переливную трубу.
Для устранения неисправности периодически снимали полимерный поплавок и выливали из него воду, после чего нормальная работа сантехнического прибора восстанавливалась.
Аналогичные дефекты, но значительно реже возникают и в современных моделях унитазов при поломке поплавка и наполнении его водой.
Обычно утечка, связанная с неполадками поплавкового узла, встречается после установки арматуры и сразу устраняется правильной настройкой высоты срабатывания груши.
Механические дефекты. Причинами подтекания могут быть перекос спускной колонны, брак одной из деталей сливного узла, попадание крупных частиц грязи в посадочное гнездо уплотнителя, элементы арматуры могут сломаться при неправильной сборке. Для устранения дефектов снимают крышку, проводят визуальный осмотр запорного узла с последующими заменой, ремонтом или его очисткой.
Операции по монтажу навой запорно-спускной арматуры внутри бачка
Если течет вода в унитазе после наполнения бачка, проверяют работоспособность его запорной арматуры и поплавковый механизм управления подачей воды. Устранение данных дефектов не является слишком сложной задачей для домашнего мастера при знании принципа работы, назначения и типовой конструкции основных узлов сантехники.
Если течет между бачком и унитазом
Среди других причин того, что потек бачок унитаза, обязательно стоит отметить повреждение болтов, соединяющих унитаз с бачком. Такая проблема может происходить с любыми креплениями, как пластиковыми, так и металлическими. В этом случае вполне актуален вопрос о том, что делать – течет бачок унитаза, и поверхностный осмотр не дал результата.
Начинается работа с визуального осмотра всех деталей сливного бачка. Бачок для этого нужно полностью разобрать – большинство проблем невозможно обнаружить без этого. Обычно неполадки в работе слива унитаза возникают из-за дефекта одной детали, но нередки и более серьезные поломки, требующие вмешательства сразу в несколько отдельных узлов.
Технология разборки бачка выглядит следующим образом:
- В первую очередь необходимо перекрыть водоснабжение;
- Далее бак полностью опустошается;
- Следующий шаг – отключение шланга, подающего воду в бак;
- Крепежные элементы откручиваются (если на болтах есть серьезная ржавчина, не позволяющая их открутить, можно воспользоваться ножовкой по металлу для снятия поврежденного слоя);
- Бачок снимается со своего места;
- Установленная посредством манжеты полочка извлекается;
- Дальше необходимо полностью слить оставшуюся в системе жидкость;
- Вся имеющаяся на конструкции коррозия устраняется.
Эксплуатационные советы
Безотказная служба инсталляции зависит от качества изготовления. Разумно выбирать производителей, дорожащих репутацией, с положительными отзывами пользователей.
Приобретая унитаз, поинтересуйтесь наличием сервисного центра данного бренда. Узнайте, продаются ли ремкомплекты на модель. Если планируете заниматься периодическими ревизиями самостоятельно, целесообразно сразу купить заливную и донную манжеты.
Очистка воды от примесей, снижение жесткости – важное условие долговечности изделия. В периоды отключения водоснабжения на дом обязательно перекрывайте входную запорную арматуру санузла, чтобы предотвратить засорение фильтров крупными фрагментами окислов, окалины
Частые перепады давления сети (P) желательно купировать установкой редуктора с манометром. Самые простые, дешевые – малогабаритные поршневые, мембранные варианты. Автоматические регуляторы разрешают задавать рабочий интервал, электронные – хороши для частного дома при наличии гидроаккумулятора, насосной станции.
Минимальное гидравлическое давление обычно составляет 0,5 бар. Выходную величину P2 настраивают примерно на 2 – 3 бар, сверив с паспортным диапазоном арматуры чаши. При таких параметрах расход близок к расчетному.
Микролифт крышки исправно срабатывает без приложения усилий. Помогать ладонью, резко захлопывать крышку – запрещается, подобные действия приводят к поломке слабой пружины, разбалтыванию шарнира, ослаблению затяжки основы к чаше.
Сохраните паспорт изделия, инструкции по монтажу. В случае поломки они понадобятся для заказа запчастей, проведения сервисных работ.
Течет бачок унитаза: причины, по которым вода оказывается на полу
Существуют два слабых места, через которые жидкость может просачиваться наружу бачка унитаза и доставлять немало неприятностей хозяевам и соседям – она может протекать через прокладку, установленную между бачком и самим унитазом или через отверстия для винтов, которые соединяют две части компакта. И в том и в другом случае практически всегда причиной являются либо конструктивные особенности унитаза (бачок неплотно становится на чашу и со временем он расшатывается, что приводит к нарушению герметичности), либо неправильная установка уплотнительной прокладки.
Течет бачок унитаза: варианты неполадок
Бывают и другие варианты – например, пересохшая прокладка, идущая в комплекте унитаза. Устанавливая ее, мастер закладывает мину замедленного действия. Но начнем по порядку и рассмотрим каждое из возможных мест возникновения течей в отдельности.
Прокладка между бачком и чашей унитаза. В этом случае на вопрос, почему течет бачок унитаза, можно ответить, только сделав определенный визуальный осмотр
Сразу нужно обратить внимание на расстояние между бачком и унитазом – если оно есть, то, скорее всего, дело в конструктивных особенностях этого сантехнического прибора. Надолго исправить протечку с таким унитазом не получится – все равно пройдет время, и течь снова появиться
Кстати, она с одинаковым успехом может появиться как через месяц, так и спустя несколько лет. Нет, это не лотерея, а скрупулезность, с которой вы отнесетесь к устранению этой неполадки. По-хорошему, такой ремонт сливного бачка унитаза выполняется следующим образом. Для начала отключаем подачу воды, сливаем из бачка воду, снимаем его. Для этого придется открутить два винта, проходящих сквозь дно бачка и выходящих наружу снизу чаши унитаза – если они не приржавели, то бачок снимется легко. После разъединения двух частей унитаза прокладка, отвечающая за герметичность этого стыка, должна остаться либо на бачке, либо на унитазе – снимаем и смотрим на ее состояние – если она твердая и не сжимается руками, то отправляемся в магазин за новой. Если она мягкая, то дело, скорее всего, в неправильной установке. И в том и в другом случае лучше ее заменить. Прежде чем отправляться в магазин, протираем насухо места соединения прокладки с бачком и унитазом, таким образом хорошенько удаляя всю грязь и мусор. Пока будете ходить, он просохнет, и сразу после возвращения можно будет продолжить ремонт бачка унитаза. Новая прокладка устанавливается достаточно просто, и чтобы в процессе сборки она не изменила своего положения, и течь не повторилась, ее можно приклеить к бачку или унитазу с помощью силикона (лучше и туда, и туда). Потом вставляем винты на место и хорошенько зажимаем их – только не перестарайтесь, а то может лопнуть фаянс. После того как бачок будет установлен, а гайки затянуты, лучше подождать пару часов, пока силикон подстынет, и только тогда пользоваться этим сантехническим прибором.
Протечки через соединительные винты. В большинстве случаев они возникают в результате некачественной установки унитаза или из-за пересохших уплотнителей. Как и в предыдущем случае, отвинчиваем винты, но бачок при этом не снимаем. Обращаем внимание на прокладки, а вернее на их форму – если речь идет о плоских резиновых шайбах, то выбрасываем их и отправляемся в магазин за новым комплектом для соединения бачка с унитазом. При его покупке обратите внимание, чтобы он был укомплектован конусными прокладками, поскольку они обеспечивают более надежную герметизацию отверстий. Устанавливаем новый крепежный комплект в соответствии со следующей схемой. Ближе к головке винта надеваем сначала металлическую шайбу – следом за ней конусную прокладку узкой частью от головки винта. Вставляем винт в отверстие (изнутри бачка) и снизу, под чашей унитаза, надеваем плоскую резинку, потом шайбу и навинчиваем гайку. Затягивать болты нужно поочередно – сначала поджать один, потом другой, потом опять вернуться к первому и снова перейти ко второму. В общем, нужно смотреть, чтобы бачок опускался на унитаз равномерно – перекос может привести к трещине на унитазе или бачке.
Ремонт бачка унитаза фото
Вот, в принципе, и все места, в которых может возникнуть течь между бачком и унитазом. Как видите, устранить ее не так уж сложно, главное – понимать, что делаешь
Именно по этой причине, выполняя ремонт бачка унитаза с кнопкой, особое внимание уделите разборке – разбирая что-либо, мы изучаем конструкцию и назначение деталей устройства. Так будет проще понять принцип работы бачка и определить его неисправность
В видео наглядно показано, как отремонтировать бачок унитаза, если он течет.
Устройство встроенного бачка
Инсталляцию применяют по отношению к навесным унитазам, но и напольные типы работают в такой системе. В стене ставят пластиковый резервуар, начиненный группой взаимосвязанных механизмов. Снаружи каркас отделывают разными материалами, часто используют съемные панели для быстрого доступа.
Принцип работы не отличается от бачков другого вида, но используют надежную и долговечную арматуру, т. к. доступ к внутренностям затруднен. Сам бак скрыт за декоративной перегородкой, но управляется кнопками, находящимися впереди стены.
Конструкция встроенного бака:
- корпус для набора жидкости (3 – 6 л);
- подающая система для воды с регулировкой посредством поплавкового устройства;
- приводной механизм для всей системы;
- переливной механизм, предупреждающий слив через край корпуса;
- резиновая пробка-прокладка, защищающая от непредвиденного слива в унитаз.
В чем заключается поломка?
Не работает сливное устройство
35.19%
Подтекает вода на входе/выходе
62.5%
Нарушена целостность бака
2.31%
Проголосовало: 216
Вода спускается при нажатии на клавишу, внизу приподнимается клапан. После опустошения пробка под своим весом становится в прежнее положение, закрывает слив. Включается автоматическое устройство наполнения, вода поднимается, вместе с ней всплывает пластиковая колба, в которой герметично запаян воздух. После подъема уровня и максимально заданного всплывания поплавка прекращается приток жидкости.
Разбираем устройство бачка
Существует несколько распространенных типов арматуры, которые можно назвать типичными. К ним относится устаревший резиновый пузырьковый смывной клапан, который устанавливается по простейшей схеме и подходит для бачков с боковым входом.
Это редкость и нехарактерно для современных моделей. Перейдем к современному типу арматуры, которая состоит из двух модулей: слива и поплавка.
Поплавок на толстом металлическом тросе был усовершенствован и заменен более сложной конструкцией, которая перекрывает подачу воды снизу, а не сбоку, как раньше, хотя боковые модели встречаются редко. Положение поплавка регулируется таким образом, чтобы можно было дозировать расход воды.
Расположение клапанов показано на схеме. Слив активируется движением кнопки, которая соединена с механизмом слива. По мере выхода воды из резервуара впускной клапан открывается до достижения необходимого объема.
Благодаря схожести моделей смесителей легко заменить всю конструкцию или отдельные детали: будь то слив, поплавковый механизм или рычаг слива.
Чтобы понять, как устроен каждый компонент, можно разобрать модель, установленную в бачке
Перед этим, конечно, необходимо принять меры предосторожности: перекрыть подачу воды на стояке или вводе и опорожнить бак
Все детали можно открутить вручную или с помощью набора гаечных ключей. В нем почти нет металлических деталей, вместо них используются только пластиковые детали, которые служат долгое время. Они достаточно долговечны, не деформируются под воздействием жесткой воды, не ржавеют и хорошо очищаются бытовой химией.
Помимо неподвижных частей, которые крепятся с помощью винтов и резиновых или пластиковых уплотнителей, существуют части, которые можно регулировать — так называемые слайдеры или ползунки. Их можно узнать по мелким делениям и насечкам.
Размеры и цвет деталей могут отличаться у разных производителей, но принцип работы абсолютно одинаков. Поэтому, если герметик износился и пропускает воду из бачка в унитаз, легко найти ему замену.
Чтобы убедиться в этом, вы можете измерить диаметр кольца или просто показать продавцу старую прокладку.
Основные элементы сливного бака унитаза
Наиболее распространенными стали кнопочный и штоковый механизм слива воды, последний вариант чаще встречается в старых унитазах советского времени. Во всех случаях вода заполняет емкость до требуемого уровня, а затем ее поток останавливается запорным клапаном при помощи поплавкового механизма. Устройство любого сливного бачка включает в себя следующие компоненты:
- Сливная арматура. Она обеспечивает подачу воды в чашу унитаза при нажатии кнопки или поднятии штока. Клапан герметично фиксируется в отверстии и в нормальном состоянии не допускает течи.
- Наливной клапан, соединенный с поплавком. Он отвечает за контроль количества воды в емкости унитаза, обеспечивая прекращение потока при достижении нужного уровня.
- Переливной механизм, предотвращающий превышение заданной отметки и затопление помещения. Она активирует слив при нажатии на пусковую кнопку, и лишняя вода будет уходить в канализацию.
Ремонт бачка унитаза своими руками можно провести, если возникло повреждение одного из этих основных элементов. Если же возникли трещины на корпусе после сильного удара, лучше сразу поменять резервуар на новый. Никакие клеящие составы не могут достаточно надежно зафиксировать керамику, возникнет постоянный риск новых протечек и затопления.
Арматура бачка инсталляции — устройство и назначение
Ни один специалист не сможет отремонтировать машину или механизм, если не знает, как там все устроено. То же и со сливным бачком подвесного унитаза. Не ориентируясь в назначении узлов и деталей, а также принципа их работы, весь ремонт можно свести только к полной замене арматуры. Вести речь об устранении локальной поломки затруднительно.
У бачка инсталляции сохранен тот же принцип работы, что и у привычных всем унитазов «компакт» или моноблок. Единственное отличие в том, что узлы, отвечающие за наполнение емкости водой и слив, не связаны между собой конструктивно — работают самостоятельно. Но в их работе есть жесткая зависимость. Так, при нажатии клавиши на панели бачка, происходит подъем клапана, перекрывающего сливное отверстие бачка. Вода уходит в унитаз. Когда бачок опустеет, клапан под собственным весом садится на прежнее место.
После этого в работу вступает автоматический механизм впуска воды в резервуар. В зависимости от настройки, объем жидкости может быть экономным — 3 л, стандартным — 6 л, большим — 9 л (инсталляции в основной массе продаются с емкостью бачка в 6 л). При достижении отметки заполнения бачка, запорный клапан перекрывает подачу воды.
Узел слива состоит из:
- кнопки;
- толкателя (ей) — передает воздействие от кнопки к коромыслу;
- коромысла — поднимает шток, а вместе с ним и клапан;
- клапана — перекрывает сливное отверстие бачка;
- сифона — сливает воду в унитаз при переполнении бачка;
- регулировочного механизма — позволяет омывать унитаз в нескольких режимах.
Узел заполнения бачка водой представлен:
- поплавком — его функции выполняет перевернутый пластиковый стакан;
- запорным устройством, которое может быть нескольких видов. В инсталляции применяют мембранный клапан. В нем силиконовая или резиновая мембрана открывает и закрывает поступление воды в резервуар, при этом быстро и бесшумно. Недостаток таких систем заключается в быстром выходе из строя мембраны при высоком содержании в воде железа, извести или хлора и наличии механических примесей.
Заключение
Напоследок необходимо отметить, что для долговечной и безотказной работы сливного бачка и всего туалета в целом, при монтаже сантехнических приборов рекомендуется использовать крепежные элементы и внутреннюю фурнитуру, изготовленные из не коррозионных материалов, например бронзы, латуни, нержавеющей стали, а также различных видов полимерных материалов (см.также статью «Кнопка для сливного бачка: особенности конструкции и правила эксплуатации» ).
Чтобы получит наглядное представление о внутреннем устройстве сантехнических приборов, можно посмотреть видео в этой статье, или изучить похожие материалы этой тематики на нашем сайте.
