Кран шаровой полнопроходной латунный 11б27п1: характеристики +Видео

Недостатки и преимущества

Особенности латунных изделий и их преимущества заключаются в:

1. Невероятной стойкости к различным механическим повреждениям.
2. Высокие эксплуатационные качества, которые необходимы при работе с такими средами, как газ и вода.
3. Скорость поставки.
4. Приемлемая цена.
5. Разнообразие моделей и всевозможных производителей.

К недостаткам латунных моделей относят:

1. Приварные модели полностью отсутствуют.
2. При работе с нефтепродуктами они не будут работать стабильно.
3. Нестабильность при достижении рабочей температуры показателя в 200°С.
4. Диаметров крана немного (ДУ- 0,8-10см).

Стальные шаровые модели кранов обладают такими преимуществами:

1. Стойкость к различным механическим воздействиям.
2. Многообразие моделей на рынке.
3. Необходимый показатель эксплуатационных качеств, который приемлемый как при работе с газами, так и с жидкостями.
4. Скорость поставки.
5. Различные модели от самых разных производителей.
6. Приемлемая стоимость.

К недостаткам стальных моделей относят:

1. Полная нестабильность работы в температурном режиме, который составит -40°С.
2. Невозможность использования в слабоагрессивных средах.
3. Многочисленные нюансы при работе с магистралями, отвечающими за транспортировку холодной воды.

Советы по обслуживанию и монтажу

• Перед установкой вентиля направляться изучить его на предмет трещин, деформаций и проверить работоспособность поворотом рукоятки. Она обязана поворачиваться плавно, без заеданий и с умеренным упрочнением.
• Кран монтируется в всецело открытом положении. Инструкция призвана не допустить попадание мусора между сёдлами и корпусом.
• В качестве подмотки рекомендуется применять ленту ФУМ либо сантехнический лен.

• Вентиль с внутренней резьбой наворачивается на присоединяемый патрубок на 3-4 оборота до эргономичного положения рукоятки. Доворачивание с громадным упрочнением недопустимо: лучше демонтировать вентиль, подмотать резьбу заново и повторно навернуть корпус на патрубок.
• В качестве инструмента для монтажа вентиля своими руками производители настоятельно советуют применять рожковый ключ. Попытка затянуть его газовым ключом – верный путь к трещинам корпуса: губки сжимают относительно узкую бронзу с страшным для нее упрочнением.
• Обслуживание сводится к подтяжке гайки сальницы по мере выработки уплотнителя. В большинстве случаев, необходимость в этом появляется по окончании 1000 и более циклов; полный ресурс изделия оценивается в 4 – 10 тысяч циклов. В бытовых условиях это значение можно считать синонимом слова “вечность”.

Рабочая среда и область применения латунных шаровых кранов

Корпуса запорной арматуры изготавливают из различных материалов, в промышленной и коммунальной сферах на трубопроводах большого диаметра устанавливают крупногабаритные массивные изделия, выполненные из чугуна или сталей, металлов с легированными добавками.

Арматура из латуни в сравнении с другими материалами и даже нержавейкой является наиболее дорогой, к тому ее прочностные характеристики, как и многих цветных металлов, уступают толстостенным чугунам и сталям. Ее существенным преимуществом является высокая коррозионная стойкость, обеспечивающая эксплуатационный срок функционирования в водной среде любой температуры на многие десятки лет.

Учитывая высокую стоимость латуни, ее коррозионную устойчивость и средние прочностные характеристики, латунную запорную арматуру выпускают небольших размеров и эксплуатируют в условиях низких давлений до 10 МПа (100 бар).

Рис. 2 Разновидности кранов серии 11б27п

В основном краны из латуни находят применение в химической, машиностроительной промышленности и на прочих производствах при монтаже на трубопроводы небольших диаметров.

В быту латунная арматура пока является лидером по использованию в сравнении с постепенно вытесняющими ее термопластами (полипропилен ПП и полиэтилен низкого давления ПНД) и стеклопластиками.

Шаровые краны из латуни устанавливают на отопительные магистрали и трубопроводы подачи холодной и горячей воды, с их помощью подключают сантехнические приборы и бытовую технику к трубам.

Их применяют при обвязке трубопроводов, связанных с насосами подачи воды из колодезных и скважинных источников, для подключения гибких шлангов к трубам при поливе огородов.

Еще одна область применения шаровых кранов — установка в газопроводные магистрали для отсечки подачи газа в дом или на подключенные газовые приборы — котлы, плиты, бойлеры.

Рис. 3 Конструктивное устройство

Кран шаровой полнопроходной латунный 11б27п1: характеристики +

Шаровой кран – относится к разновидностям трубопроводных кранов, у которого основная регулирующая деталь изготовлена в форме сферы. Один из самых востребованных на рынке тип запорной арматуры.Сфера применения обширна. В данной статье речь пойдет о шаровых кранах 11б27п1 и их технических характеристиках.

Из всех запорных арматур шаровой кран 11б27п1 самый широко применяемый. Он сочетал в себе все необходимые функции, чем обладают краны данной категории. Он прекрасно контролирует подачу и утечку пара и жидкости.

Материал изготовления кранов 11б27п1 – латунь

Латунь представляет собой сплав меди и цинка. Запатентовано изобретение 1781 году.

Внешне материал имеет сходство с бронзой.

Сплав обладает высокой прочностью, хорошо сваривается, устойчив к коррозии. Его состав позволяет отливать детали с высокой геометрической точностью.

Область применения шарового крана 11б27п1 обширна. Их устанавливают в трубопроводе предназначенном для: горячей и холодной воды, газа, масла, бензина, нефти, дизельного топлива. А также для всех не агрессивных жидкостей, с максимальной температурой 150 градусов.

Составляющие крана

1. Корпус
2. Винт или рычаг
3. Втулка
4. Запорный сферический элемент с отверстием
5. Шток
6. Патрубки с внутренней резьбой
7. Тефлоновые уплотнители: седла, кольца.

Принцип работы крана

Если рукоять (рычаг) расположен вдоль трубы, то прохождению жидкости или газа ни что не препятствует. Повернув ручку, одновременно внутри поворачивается шар, который в свою очередь связан со шпинделем, плотно прижимается к кольцам и полностью перекрывает систему.

Рычаг способен не только купировать движение по трубной магистрали, но также и отрегулировать поток.

Это зависит от угла поворота ручки или винта.

Достоинства шарового латунного крана 11б27п1

• универсальность
• гарантия герметичности
• легкая установка
• большой срок эксплуатации
• подлежит ремонту

Этот тип крана способен выдержать давление 1,6 МПа.

Монтаж

Краны с не большим диаметром советуют монтировать в местах с легким доступом. При установке понадобится

• перекрыть трубную магистраль
• стыки очистить и обезжирить
• запорную арматуру привести в закрытое состояние
• исключить деформацию в трубах (сгибы, перекосы)

Устанавливается кран несколькими способами

1. Фланцевый метод, подразумевает наложения фланца с отверстиями на обе стороны крана, через которые подсоединяют его к фланцам системы болтами.
2. Резьбовой вариант соединения происходит при помощи гаек с резьбой.
3. Сварной способ – это обычная приварка к трубе.

Внимание!!! Сварной вариант монтажа надежный, но сильно усложняет обслуживание. Демонтаж для ремонта будет трудным

Как правильно выбрать кран

• определить область применения (вещество)
• диаметр труб
• качество корпуса (без дефектов, таких как выпуклости, трещины)
• возможность гидравлических ударов в трубопроводе (если таковые имеются, шаровая система быстро придет в непригодность)

Краны могут иметь в некоторых вариантах отличия. Это проходной шаровой муфтовый кран, его особенность в одинаковых соединения с обеих сторон.

Кран оснащен рычагом или рычагом-бабочкой.

разница – это варианты соединения.

Важно

Приобретая шаровой латунный кран, проверьте его качество. Убедитесь в наличии сертификата качества и технического паспорта.

НЕДОСТАТКОВ У ЗАПОРНОГО УСТРОЙСТВА 11б27п1 НА ДАННЫЙ МОМЕНТ НЕТ

Шаровые краны 11б27п1 технические характеристики:

• Шаровой муфтовый кран 11б27п1 используется для монтажа в трубопроводную магистраль, в качестве контролирующего устройства передвижения жидкости.
• Материал изготовления латунь ЛЦ40Сд (ГОСТ 17711 – 93)
• Запорный элемент — шар из латуни хромированной ЛС 52-2.
• Уплотнение -шара — фторопласт Ф-4 (ГОСТ10007), сделанная в виде уплотнительных седел.
• Контактирует с: водой, паром, самосмазывающей жидкостью.
• Давление до 1,6 МПа.
• Присоединение 11б27п1 к трубопроводу — муфтовое.
• Управление шаров — ручное, рукояткой.

Условный проход	Длина L, мм	Высота H,мм	Масса m, кг
Кран 11б27п1 Ду — 15	44	35	0,125
Кран 11б27п1 Ду — 20	51	39	0,175
Кран 11б27п1 Ду — 25	60	50	0,315
Кран 11б27п1 Ду — 32	72	58	0,520
Кран 11б27п1 Ду — 40	83	68	0,810
Кран 11б27п1 Ду — 50	98	75	1,450
Кран 11б27п1 Ду — 65	120	110	2,840
Кран 11б27п1 Ду — 80	135	120	4,220
Кран 11б27п1 Ду — 100	156	130	6,590

Кран шаровой латунный муфтовый 11б27п1 востребован в коммунальном хозяйстве и промышленности. Дизайн и надежность этого устройства позволили применять его для поквартирной разводки труб.

Где используется кран шаровой латунный

Главной областью применения кранов шаровых латунных являются участки систем водопровода, на которых необходима установка запорной арматуры. Это и отводы водопроводных магистралей, и участки с наличием сантехнических или гидротехнических узлов.

Существуют и никелированные латунные шаровые краны, которые монтируются на трубопроводные магистрали водоснабжения или газопровода в качестве запорной арматуры.

Наиболее распространенные участки для монтажа кранов шаровых латунных:

• перед гибкой подводкой унитаза;
• вывод трубы для подключения стиральной или посудомоечной машины;
• вывод под водонагреватель;
• в точках стыковки трубы с «байпасом» (обводной участок трубы возле насосной станции) в отопительных системах;
• в стандартных смесителях для ванн и раковин.

Спускной шаровой кран – это один из видов запорной арматуры для пропускания или перекрывания жидкости (или газа) в трубопроводе. Конструктивно шаровидный запорный элемент не может позволить регулировать силу напора воды, но некоторые модели оснащаются спускными устройствами, делая шаровой кран более универсальным видом запорной арматуры.

Чаще всего краны шаровые латунные со спускным устройством применяются в магистралях, по которым транспортируется газ или жидкость для бытовых и промышленных нужд. Причина массового использования этого вида запорной арматуры – долгий срок службы, малое гидравлическое сопротивление и высокий уровень надежности. Вне зависимости от модификации, спускной механизм автоматически срабатывает при изменении основных показателей выше нормативных.

В качестве защиты от затопления или протечки транспортировочного вещества используют трубки для отвода жидкости (или газа). Иногда с помощью спускного крана делают принудительный сброс транспортируемой жидкости или пара. Среди всего разнообразия кранов шаровых латунных большим спросом пользуются пробно-спускные краны. Кроме их основной функции (сброса), они выполняют и роль лабораторного инструмента, обеспечивая забор проб находящегося в магистрали вещества.

Такой тип крана шарового латунного состоит из корпуса и поворотного механизма, отвечающего за распределение транспортируемого вещества по магистрали. Конструктивно многие модели шаровых кранов отличаются только исполнением корпуса, а шаровой механизм у них практически идентичен.

Поворотный (шаровой) механизм спускового крана полый внутри, а с двух противоположных сторон этой полости расположены отверстия: два входных (для горячей и холодной воды) и одно выходное, из которого подается вода заданной температуры. В запорной же арматуре, в отличие от спускных кранов, шаровой механизм имеет всего два отверстия (по одному с каждой стороны).

Как правило, размер отверстия в шаровом механизме равен сечению трубы водопровода. Отсюда и второе название этих кранов – полнопроходные. В полностью открытом положении такие краны позволяют проходить жидкости или газу абсолютно беспрепятственно, а в поворотном положении (на 90°) проход полностью закрывается.

Читайте материал по теме: Шаровые краны оптом

Кран шаровый 11б27п1 технические характеристики

При выборе крана в первую очередь обращают внимание на его технические характеристики, для удобства пользователей основные из них поставляют на корпусе прибора в процессе производства. Кран 11б27п выпускают следующих параметров:. Номинальное давление PN

Основной показатель для любого вида трубопроводной арматуры, показывает напор, который выдерживает прибор в течении своего эксплуатационного срока службы при температуре транспортируемой рабочей среды в 20 °С. PN измеряется в барах или атмосферах, значение которых устанавливается из стандартизированного ряда 10, 16, 25, 40 и т. д. Для кранов серии 11б27п наиболее часто встречающийся показатель — 16 бар, числовое значение давления проставляется на корпусе прибора

Номинальное давление PN. Основной показатель для любого вида трубопроводной арматуры, показывает напор, который выдерживает прибор в течении своего эксплуатационного срока службы при температуре транспортируемой рабочей среды в 20 °С. PN измеряется в барах или атмосферах, значение которых устанавливается из стандартизированного ряда 10, 16, 25, 40 и т. д. Для кранов серии 11б27п наиболее часто встречающийся показатель — 16 бар, числовое значение давления проставляется на корпусе прибора.

Номинальный проходной диаметр DN (условный проход Ду). Показатель приблизительно равен внутреннему диаметру проходного канала прибора, цифровое значение берут из стандартизированного числового ряда. Краны 11б27п1 выпускают типоразмеров 15, 20, 25, 32, 40, 50 мм, реже встречаются изделия с условным проходом 65, 80, 90 и 100 мм. Размерный показатель обязательно проставляют на корпусе приборов. Для трубопроводной арматуры также принято указывать значение условного прохода в дюймах (1 дюйм равен 25,4 мм), дюймовые значения иногда ставят под размерами в миллиметрах. Для бытового применения наибольшим спросом пользуются краны с условным проходом 15 мм, 20 мм и 25 мм.

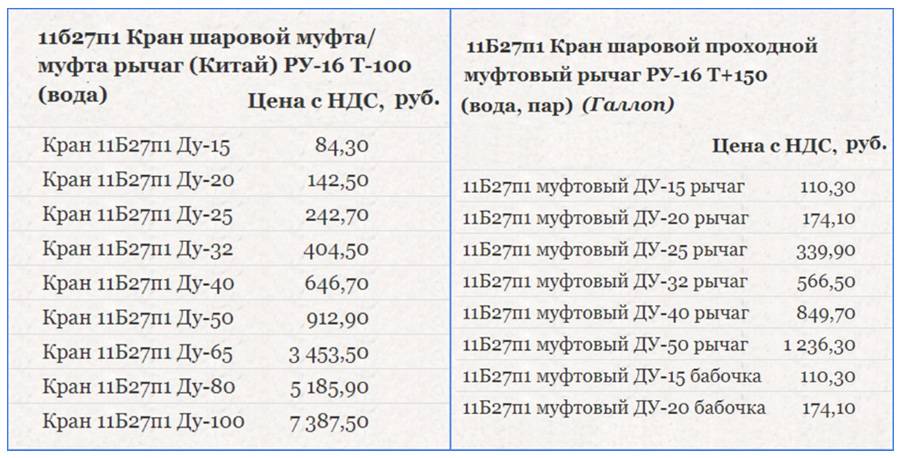

Рис. 7 Прайс-лист на китайские модели и продукцию ООО Галлоп 2020 г

Температура рабочей среды. Понятно, что металлы выдерживают довольно значительные температуры, чего нельзя сказать о полимерных уплотнителях, которые и определяют температурные характеристики арматуры. Для данного типа кранов температура рабочей среды обычно не превышает +150 °С, некоторые производители указывает диапазон рабочих температур от – 30 °С до + 200 °С.

Герметичность. Стандартный показатель для запорной арматуры серии 11б27п1 — класс герметичности А. Принадлежность к классу А означает, что при заданных испытаниях давлением воздуха в 6 атмосфер или воды, выше номинального значения на 10%, в течение заданного временного интервала (при температурах 120 ºС  для воды и 60 ºС для воздуха) в приборе отсутствовали видимые утечки. Стоит отметить, что в других классах допускаются протечки, так что принадлежность к группе А говорит о наилучшей герметизации уплотнений в приборе.

Климатическое исполнение. Иногда полезно знать способность приборов функционировать в различных условиях окружающей среды. Стандартный показатель УХЛ4 шарового крана 11б27п1 означает, что он рассчитан на эксплуатацию в умеренном (У) и холодном (ХЛ) климате в закрытых отапливаемых и вентилируемых помещениях.

Средний ресурс. Показывает число нахождений затвора крана в положении открыто-закрыто, в моделях российского и китайского производства данный показатель редко превышает 12000 циклов.

Рабочая среда. В технических характеристиках иногда указывают рабочую среду, на которую рассчитан кран (это можно узнать и по цвету ручки). Обычно краны с красными ручками предназначены для работы в линиях холодного, горячего водоснабжения или подачи пара, приборы с желтыми рукоятками рассчитаны для использования в газопроводных магистралях.

Рис. 8 Прайс лист на продукцию предприятия Пензапромарматура (ППА)

Положительные и отрицательные особенности

Краны шаровые латунные имеют массу положительных характеристик:

1. Длительный срок эксплуатации. Изделие рассчитано на 5 лет непрерывной работы.
2. Маленький размер и широкий ассортимент моделей, позволяющий подобрать запорный механизм под любые системы и условия установки.
3. Высокая надежность. Механизм обеспечивает полную герметичность и функционирование при низких и высоких температурах.
4. Устойчивость к коррозии. Это позволяет исключить обслуживание и смазывание элементов.
5. Небольшой вес и компактные размеры делают краны не только удобными, но и доступными в цене.
6. Шаровая конструкция обеспечивает быстрое перекрытие потока и возможность использования в системах с жидкостями разной вязкости.

К недостаткам можно отнести:

1. Некоторые модели оснащены массивным штоком, что делает применение в условиях тесного пространства неудобным.
2. Высокая скорость восстановления подачи требует плавного открытия, чтобы не произошел гидравлический удар.
3. При плохом качестве воды в водопроводе в изделии могут образовываться солевые отложения, засоры, повреждения шарового механизма и нарушение герметичности.
4. Все чаще попадаются краны плохого качества, которые сложнее устанавливать. Их срок эксплуатации мал.

Преимущества и недостатки

Шаровой муфтовый кран пользуется большой популярностью при устройстве бытовых и промышленных трубопроводов благодаря преимуществам, общим для всех видов этой запорной арматуры:

• Долгий срок эксплуатации. Даже самый дешевый кран прослужит не менее пяти лет и выдержит больше 20 000 поворотов, дорогие и качественные модели имеют срок эксплуатации в несколько десятилетий.
• Малый вес и размер. Шаровой механизм не требует значимого увеличения крана, а корпус-муфта не утяжеляется дополнительными сланцами для соединения, поэтому шаровая муфтовая арматура не занимает много места и не оказывает значительной нагрузки на трубопровод.
• Видовое разнообразие, широкий ценовой диапазон. Кран можно подобрать для трубопроводов различного назначения, любого стилевого оформления помещения, а также под финансовые возможности покупателя.
• Вариативность расположения управляющего механизма. Кран можно установить в том положении, в котором человеку будет удобно поворачивать вентиль или рычаг, на работе регулирующего механизма это не скажется;
• Герметичность – в закрытом положении кран надежно блокирует рабочую среду благодаря наличию седел, обеспечивающих плотное прилегание шара к стенкам корпуса.
• Простота монтажа, демонтажа и ремонта. Малое количество деталей позволяет быстро разобраться в устройстве крана и не запутаться при сборке.
• Простота обслуживания – не требует калибровки, подтягивания узлов и замены герметизирующих прокладок.
• Простота управления. Регулировка не требует большой физической силы, в запорной арматуре открытие и перекрытие потока выполняется в одно движение, а в регулирующей возможна точная настройка напора рабочей среды благодаря плавности изменения положения пропускного отверстия в шаре.

При всех достоинствах этот тип запорно-регулирующей арматуры имеет и недостатки:

• Узкий диапазон размеров. Шаровые муфтовые краны устанавливают на трубопроводы с внутренним диаметром от 1,5 до 4 см;
• Узкий температурный диапазон применения. На трубопроводы, транспортирующие рабочую среду с температурой выше 150 градусов, устанавливать шаровые краны нельзя, так как при высокотемпературном воздействии возможна деформация и разрушение уплотнителей и потеря герметичности.
• Возможный гидроудар. Резко открытый шаровой механизм пропускает поток под большим давлением, что может навредить трубам.
• Невозможность применять устройство в трубопроводах с рабочим давлением выше 1600 кПа, поскольку при длительном воздействии такого давления может произойти срыв штока крана.
• Залипание шара при длительном нахождении в одном положении. Регулирующая деталь соприкасается с корпусом большой площадью, из-за чего они могут прилипнуть друг к другу. Чтобы избежать этого, приходится регулярно открывать и закрывать кран.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
3. Материал корпуса.
4. Вид соединения.
5. Конструктивные особенности.
6. Тип уплотнения в затворе.
7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Кран шаровый 11б27п1 – расшифровка условного обозначения

Для наименования арматуры используют условные обозначения, в которых заложены ее конструктивные особенности, символьная маркировка 11б27п1 расшифровывается следующим образом:

• 11 – кран шаровой 11 указывает на его назначение для трубопроводов;
• б – материалом изготовления корпусных деталей служит бронза или латунь;
• 27 – цифровой показатель из двух символов обозначает номер адаптированной модели;
• п – означает материал уплотнения седельных колец, в нашем случае п – это пластик (полимер, пластмасса).
• 1 – цифра в конце необязательный символ, может говорить о назначении шарового крана, к примеру 1 – рабочая среда пар, вода и другие разновидности жидкостей.
• ВР, НР – внутренняя (В) и наружная (Н) резьбы на подсоединительных патрубках. Обычно проставляется их сочетание, к примеру, ВР-НР (в/н), ВР-ВР (в/в), НР-НР (н/н), при этом американка как соединение обычно не имеет символьного обозначения.

Рис. 6 Параметры и технические характеристики типовых моделей

Как устроен шаровой кран

Кран полнопроходный шаровой состоит из поворотного механизма и корпуса, который изготовлен из латуни. Однако помимо латуни может использоваться пластик или сталь. Одним из наиболее востребованных и от этого популярных является арматура серии «Техно». Исходя из разновидностей материала, который использовался при изготовлении, подобные изделия характеризуются как долговечные и прочные в процессе последующей эксплуатации.

Изготовление корпуса может проходить двумя способами – ковка и литье. Кованные изделия принято считать более надежными, так как выбранный способ их изготовления полностью исключает возможность создания воздушных полостей. Корпус имеет слегка расширенную сферическую форму седла, в которое потом опускается шар.

Механизмы запорные выполненные по форме шара, по своему размеру, должны полностью соответствовать используемому трубопроводу. В связи с отсутствием различий в диаметре трубопровода и крана, механизм начал именоваться как полнопроходный.

В шаре имеется несколько прорезов, которые располагаются друг напротив друга. При наличии смесителя три. При этом входных будет два, выходное лишь одно и находиться оно будет с противоположной стороны. Именно из нее и будет подаваться вода определенной температуры. Для того, чтобы перекрыть рабочий поток, следует провернуть ручку на 90°, что поставит ее перпендикулярно основному потоку.
