Разновидности механических счетчиков воды
По типу считывающего механизма
Крыльчатые счетчики – наиболее часто используемый в квартирах и частных домах вид. Считаются самыми простыми в эксплуатации, долговечными и надежными. Основным действующим конструктивным элементом является крыльчатка. Она пропускает через себя весь поток воды, который поступает из труб в водопроводный кран. Количество оборотов крыльчатки зависит от общего объема жидкости: чем больше потребление, тем больше количество оборотов. Последний параметр передается по цепочке: магнитная муфта — понижающий редуктор — устройство индикации, показывающее численное значение.
Достоинства:
- Надежность и стабильность;
- Легко использовать и монтировать;
- Дают точные показания;
- Сравнительно невысокая цена;
- Могут работать в условиях повышенной влажности;
- Износоустойчивы;
- Просто получать необходимую информацию;
- Почти не подвержены действию коррозии.
class=’s-article__points-list’>
Недостатки:
- Не подходят для труб большого диаметра (более 50 мм.);
- Чувствительны к воздействию внешнего магнитного поля;
- Быстро ломаются в грязной воде.
class=’s-article__points-list’>
Различают два основных типа крыльчатых счетчиков:
- Одноструйные. В них крыльчатка движется под действием единого потока воды.
- Многоструйные. Перед тем, как попасть в лопасть крыльчатки поток разделяется на несколько более тонких струй.
Вентильные счетчики. Их главная особенность и отличие заключается в возможности перекрыть поток воды при помощи специального вентиля. По механизму работы похожи на крыльчатые счетчики.
Достоинства:
- При необходимости, с их помощью можно отключить воду;
- Легко монтировать и устанавливать;
- Не требуют дорогостоящего ремонта;
- Процесс снятия показаний облегчается за счет возможности поворота индикаторной части по кругу.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Турбинные счетчики чаще всего применяются на крупных промышленных предприятиях, где нужно фиксировать большие потоки воды. В зависимости от типа системы получения показаний, данные приборы подразделяются на механические и индукционные. Турбинные счетчики целесообразно использовать в больших частных домах и загородных коттеджах, где общий диаметр трубопровода больше 50 мм.
Достоинства:
- Способны справиться с большим объемом воды;
- Подходят для труб большого диаметра;
- Менее подвержены негативному воздействию грязной воды.
class=’s-article__points-list’>
Недостатки:
- Дорогостоящие;
- Не имеет смысла использовать подобные приборы в квартирах и небольших частных домах.
class=’s-article__points-list’>
Комбинированные счетчики сочетают в себе функции крыльчатых и турбинных. Если потребление воды небольшое, то работает крыльчатка, а если поток резко увеличивается в размерах, клапан устройства автоматически закрывается и вода течет в турбинный аппарат.
Достоинства:
- Справляется с любым объемом потребляемой жидкости;
- Надежны и долговечны
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Виды приборов в зависимости от расположения счетного механизма
- «Мокрый» счетчик. В данном случае счетный механизм никак не отделяется от водного потока. Его основным преимуществом является невысокая стоимость, а недостатком – зависимость показаний от чистоты жидкости, в загрязненной среде результат может быть значительно искажен.
- «Сухой» счетчик отличается от предыдущего варианта наличием специальной немагнитной перегородки для основного механизма, за счет которой он постоянно остается сухим. Главные достоинства – точность показаний и долговечность службы, а недостаток – достаточно высокая цена.
В зависимости от температуры потребляемой воды
- Счетчики для холодной воды;
- Счетчики для горячей воды.
Данные разновидности не отличаются друг от друга ничем, кроме материала, из которого они изготовлены. Для счетчиков горячей воды они должны быть устойчивы к высоким температурам. При выборе необходимо учесть, что максимальный температурный режим для счетчиков холодной воды – 30 градусов Цельсия, в то время как для водомеров горячей воды этот показатель должен достигать 130 градусов. При установке эти приборы лучше не путать, поскольку это быстро приведет к поломке оборудования.
Лучшие механические счётчики воды премиум-класса
Счетчики премиум-класса отличаются от обычных моделей прочным корпусом и широкими функциональными возможностями. Некоторые приборы предназначены для определенных типов магистралей. Лучшими признаны следующие устройства.
НОРМА СВКМ-25Х
Рейтинг: 4.9
Набор эксплуатационных характеристик у счетчика НОРМА СВКМ-25Х выглядит наиболее оптимально для применения в жилых домах и квартирах. Этот фактор наряду с безупречным качеством изготовления заметили и эксперты, отдав модели пальму первенства в рейтинге. Корпус выполнен из латуни в коррозионностойком исполнении. Внутрь аккуратно вставлена начинка. Счетчик предназначен для установки в магистраль с холодной водой. Достоинством модели является компактность и полный комплект для установки. Импульсный выход позволяет следить за показаниями дистанционно, а магнитная защита предотвращает возможное вмешательство со стороны человека.
Пользователи находят счетчик оптимальным вариантом для установки в квартирах и домах. Единственным недостатком становится высокая цена.
- безупречная сборка;
- наличие импульсного выхода;
- отменные эксплуатационные параметры;
- защита от магнитного поля.
высокая цена.

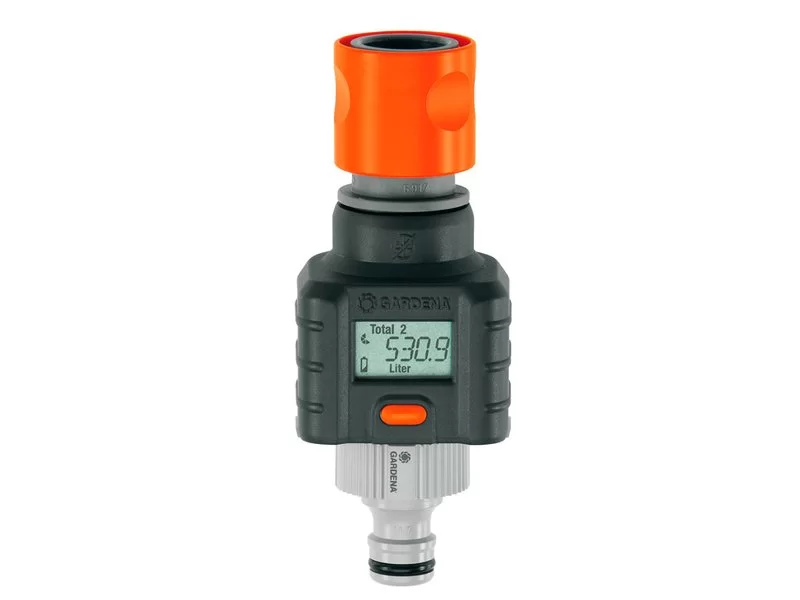

Gardena Water Smart
Рейтинг: 4.8
Всю необходимую информацию о потреблении воды может предоставить немецкий счетчик Gardena Water Smart. Этот прибор с цифровым дисплеем позволяет нажатием кнопки узнать об объеме вытекшей воды за сутки, за цикл полива или за сезон, а также определить средний расход воды в момент измерения. Модель легко подсоединяется к магистрали с помощью резьбового штуцера. Прибор может применяться и в системе автоматического полива сада или огорода. Для питания устройства применяется встроенный аккумулятор, уровень его зарядки также указывается на дисплее.
Пользователи пользуются счетчиком не только в квартирах и домах, но и на дачах при поливе приусадебного участка. Прибор отличается высокой точностью и удобством управления. К недостаткам можно отнести необходимость замены батареи.
- высокая точность;
- приемлемая цена;
- цифровой дисплей;
- универсальность применения.
необходимо менять аккумулятор.
Decast Metronic ВСКМ 90
Рейтинг: 4.8
Самой высокой термостойкостью обладает механический счетчик Decast Metronic ВСКМ 90. Этот универсальный прибор может работать даже при +150ºС, чем могут похвастаться далеко не все модели. Чаще всего приобретают это изделие специализированные организации, в домашнем обиходе вряд ли кому-то захочется платить за незаурядные способности.
Эксперты отдали отечественному счетчику третье место за узкую специализацию, а вот надежность его не вызывает сомнений. Прибор способен выдержать как сильные гидравлические удары, так и влияние магнитного поля. Специалисты, которые устанавливают и обслуживают счетчик, отмечают его неприхотливость и долговечность в работе.
- стойкость к высокой температуре;
- простая и надежная конструкция;
- качественные комплектующие и материалы.
узкая сфера применения.
ЭКОМЕРА ЭКО-80Ф
Рейтинг: 4.7
Счетчик воды турбинного типа ЭКОМЕРА ЭКО-80Ф предназначен для установки на магистральных трубопроводах диаметром 80 мм. Легкий монтаж прибора осуществляется благодаря двум фланцевым соединениям. Надежность модели обеспечивается чугунным корпусом, в который установлен заменяемый измерительный механизм. Он состоит из счетного механизма, вставки с турбиной и других деталей. Расход воды измеряется в пределах от 1,2 до 80 куб. м/ч. Так как эта модификация создана для учета холодной воды, то и температурный диапазон составляет +5…+40ºС. Срок службы этого счетчика достигает 15 лет. Производитель предусмотрел защиту от магнитного поля.
К недостаткам прибора стоит отнести высокую цену, большой вес (15 кг) и ограниченную область применения.
Лучшие механические счётчики воды с импульсным выходом
Импульсный выход позволяет присоединиться к автоматизированной системе учета воды. Приборы такого типа представляют собой многоструйные изделия. Благодаря такой конструкции удается уменьшить погрешность показаний
Специалисты советуют обратить внимание на две модели
Zenner ETWI-N DN 15
Рейтинг: 4.9
Немецкий счетчик Zenner ETWI-N DN 15 стал победителем рейтинга за универсальность и отменное качество сборки
Эксперты заостряют внимание потенциальных покупателей на высокой точности показаний. Импульсный датчик работает с минимальной погрешностью, а передача показаний может осуществляться дистанционно через Wi-Fi
Для этого следует подключиться к системе Saures R1 и зарегистрироваться. Прибор необходимо поверять 1 раз в 4 года, а срок службы составляет не менее 12 лет.
Сантехники считают этот счетчик лучшим прибором для учета воды в домах и квартирах. Все детали сделаны качественно и редко выходят из строя. Модель может использоваться и на магистрали с горячей водой, и на трубопроводе с холодной водой.
- широкая сфера применения;
- стойкость к скачкам давления до 1,6 МПа;
- немецкое качество;
- приемлемая стоимость.
не выявлены.
Itelma WFW24 D080
Рейтинг: 4.8
Достойным конкурентом для лидера рейтинга является еще один прибор из Германии Itelma WFW24 D080. Счетчик делается по лицензии известной фирмы Siemens. Модель отвечает международным стандартам безопасности и качества. Изготовить продукцию мирового уровня производителю удалось за счет высокоточного оборудования и качественных комплектующих. Даже пластиковые детали не подведут пользователя, так как в основе имеется стекловолокно, играющее роль армирующего слоя. Гарантия 10 лет становится подтверждением беспроблемной эксплуатации.
Сантехники считают немецкий счетчик практически неубиваемым. Он способен выдержать гидроудар в 2 МПа. Плюсом прибора является неприхотливость, перед ним можно не ставить дополнительный фильтр для механической очистки.
Decast ВСКМ 90-20
Еще один прибор среди моделей счетчиков воды для квартиры. Универсальный водомер обладает улучшенными характеристиками при средней цене – около полутора тысяч. Счетчик легко монтировать в закрытые и открытые системы, у него хорошая термостойкость.
Основными характеристиками называют:
- Допустимое давление – 1,6 МПа.
- Диапазон температур от +5 до +120 градусов.
- Номинальный расход – 2,5 кубометра в час.
- Диаметр прохода – 20 миллиметров.
- Межпроверочный интервал – шесть лет.
- Вес без комплектующих деталей – 0,7 килограмма.
Прочный герметичный латунный корпус с нержавеющим покрытием не поддается гидравлическим ударам, внешнему воздействию и механическим повреждениям.
Счетный вращающийся механизм с четырьмя парами роликов и стрелочным механизмом делает считывание показателей максимально удобным.
Если есть необходимость, то конструкция и устройство счетчика воды позволяют встроить его в системы удаленного сбора данных. Для этого используют МИД-сенсор или импульсный выход.
Пользователи часто замечают, что у счетчика засоряется фильтр при работе с горячей водой. Чтобы этого избежать, прибор периодически разбирают и чистят.
Как выбрать счётчик воды
Вопрос о том, как выбрать счётчик для воды в квартире правильно, нельзя назвать праздным. От решения зависит точность контроля и уровень коммунальных расходов. Рекомендуется учитывать диаметр труб, на которые ведётся монтаж, способ замера и комплектацию прибора. Устанавливать нужно тот вид водомера, который рассчитан на работу с горячим или холодным потоком. Только это поможет купить оборудование, которое справится с поставленными задачами.
Вид
Классификация оборудования идёт по принципу работу и сфере применения. В индивидуальном хозяйстве контроль над потреблением воды осуществляют приборы двух видов:
- Тахометрические – показания снимаются крыльчаткой, которая вращается потоком. Момент вращения передаётся на счётный механизм;
- Электромагнитные – скорость среды фиксируется магнитным полем, данные измерения передаются на цифровое табло.
Тахометрические водомеры имеют простую конструкцию, не требуют сложного обслуживания, отличаются низкой ценой. По этой причине приборы этого класса чаще устанавливают в домах и квартирах.
По сфере применения измерители делят на три категории:
- Для холодной воды – температура среды не должна превышать 40 градусов;
- Для горячей жидкости – выдерживают нагрев до 95 градусов, некоторые приборы работают при скачках температуры до 110;
- Универсальные – одинаково эффективны при учёте разных сред.
Все измерители внешне похожи, но оборудование, предназначенное для работы с горячей водой, изготавливается из термостойких материалов.
Способ замера
Замерить, сколько израсходовано воды, можно разными способами. Самые востребованные модели имеют механический счётчик. Снятие показаний выполняется визуально. Такие приборы могут комплектоваться модулями для подключения герконовых датчиков. Это оборудование встраивается в автоматизированную систему приёма данных. Объём расходуемой жидкости измеряется дистанционно.
Диаметр труб
Диаметр труб должен соответствовать параметрам условного прохода прибора. Корпус измерителя является сантехническим оборудованием и имеет с двух сторон резьбовые соединения. В городских квартирах устанавливают счётчики с диаметром условного прохода 15 или 20 мм. В частных домах этот показатель может быть выше: 25 и 32 мм. Если диаметр одинаковый – монтаж не отнимет много времени. При разных параметрах придётся использовать переходники, а это увеличивает расходы и монтажную длину конструкции.
Комплектация
Наличие импульсного выхода позволит подключить прибор к автоматизированной системе. Для монтажа требуется минимальный набор комплектующих. Это паронитовые прокладки, штуцеры, гайки. Устанавливается обратный клапан, который может поставляться отдельно или встраиваться в корпус оборудования. Наличие этих деталей в комплекте позволит быстро установить измеритель.
Устройство одноструйного счётчика
В устройстве работы данных моделей заложено измерение суммы оборотов крыльчатки под воздействием единственного потока жидкости. Результат замера поступает на устройство считывания посредством магнитных муфт. Особенностью данного типа приборов является то, что механизм замера не соприкасается с водой и соответственно общий срок службы прибора увеличивается. Из достоинств одноструйного счётчика можно выделить:
- Защита считывающего элемента от воды
- Защита от воздействия магнитного поля, вследствие чего увеличивается точность замеров
- Прибор можно оборудовать дополнительными импульсными выходами. Результатом станет возможность считывания показателей удалённо.
Счетчики воды: основные виды
Водомеры делятся на устройства для горячей и холодной воды. Все эти приборы имеют одинаковый принцип действия. Однако отличаются материалами, из которых выполнены элементы их систем. В зависимости от принципа действия, все счетчики делят на 4 группы:
- Вихревые – в их конструкции есть тело особой формы, которое помещается в поток. При токе воды данное тело создает определенное количество вихрей. Их частота регистрируется вихревым водомером в качестве показателя количества воды, которое израсходовано.
- Электромагнитные – устроены таким образом, что при прохождении жидкости через прибор учета, образуется магнитное поле. От скорости тока воды зависит скорость образования такого поля. Этот показатель и фиксирует электромагнитный счетчик.
- Тахометрические – в таких устройствах поток воды проходит через крыльчатку особой формы либо турбину, вращение которых при прохождении потока воды и считывает тахометрический счетчик.
- Ультразвуковые — работа таких приборов основана на том, что когда поток жидкости движется через устройство, он создает особые звуковые эффекты, характеристики которых зависят от объема воды и скорости потока. Ультразвуковой счетчик считывает характеристики этих звуков и на их основании производит расчет водопотребления.
Водосчетчики всех типов подразделяются на:
- промышленные — используют на крупных производствах, а также в офисных зданиях;
- бытовые – используют в жилых домах и квартирах.
Эти проборы различаются типом материала, который в них используется, а также пропускной способностью устройства. Установка промышленного водомера просто нецелесообразна в жилых помещениях, поскольку стоимость такого прибора довольна высока. Бытовые счетчики не следует устанавливать на промышленные объекты, поскольку они могут не справится с теми объемами воды, которые потребляются.
Бытовые счетчики (для квартир и частных домов) чаще всего электромагнитные и тахометрическе (механические). Это наиболее оптимальные варианты соотношения цены приборов, качества их работы (точность измерений), а также простоты монтажа и последующей эксплуатации.
Счетчики электромагнитные
Как правило, электромагнитные счетчики используют в качестве общедомовых. Принцип их работы основан на магнитной индукции. Такие водомеры разделяют на:
- энергонезависимые (не требуется дополнительного питания);
- энергозависимые (устройства работают на батарейках либо от электросети).
Принцип действия электромагнитного счетчика воды.
Счетчики тахометрические (механические)
Этот вид счетчиков является сейчас самым распространенным. Их конструкция рассчитана на работу с недостаточно очищенной водой, что не освобождает пользователя от необходимости установить перед водомером фильтр грубой очистки (это существенно увеличит срок службы счетчика). Работа устройства не требует источника питания.
1 — корпус; 2 — лопастное колесо-крыльчатка; 3 — кольцевой постоянный магнит; 4 — крышка из магнитопрозрачного материала; 5 — муфта защищающая от магнитных полей; 6 — стопорное кольцо; 7 — счетный механизм; 8 — защитный кожух с крышкой.
Тахометрические водомеры имеют довольно простое устройство, в основе которого:
- крыльчатка (для диаметров труб до 40 мм);
- турбина (для диаметров труб более 50 мм).
Из недостатков таких приборов специалисты называют недостаточную точность измерений (которой, впрочем, хватает для работы в бытовых условиях).
Следует учитывать, что одноструйные водосчетчики менее точные, а многоструйные – гораздо точнее. Но имеют большую стоимость.
Универсальный VALTEC VLF-20U с большим межповерочным интервалом
Подходит для горячей и холодной воды. Бытовые счетчики этого типа можно монтировать горизонтально и вертикально на трубу сечением 3/4 дюйма. Устройство компактное, для установки достаточно 105 мм. Параметры: средний поток жидкости – 2,5 м3/час, максимальный – 5 м3/час, давление в системе – до 16 бар.
Корпус из латуни с защитой от магнитного поля. VALTEC VLF-20U весит 600 грамм. Все части механизма качественные. Срок между поверками максимально возможный – 6 лет для холодного и горячего вариантов. Производится в России по итальянской технологии. Имеет очень большой гарантийный срок – 6 лет со дня ввода в эксплуатацию.
Рекомендуется для квартиры с повышенным водопотреблением в маловысотных и высотных домах. Подойдет для установки в жилые коттеджи при расположении не в колодце.
Плюсы:
- для горячей и холодной воды;
- гарантия – 72 месяца;
- время между поверками – 6 лет для холодного и горячего снабжения;
- прочный, долговечный;
- повышенный объем пропускаемой жидкости;
- компактный.
Виды счётчиков для воды
Главной функцией прибора для учёта воды является измерение прошедшего к потребителю объёма воды в кубических метрах или объёму за 1 час. Сфера использования счётчиков для воды достаточна широка и поэтому существует несколько их разновидностей:
- Основа работы тахометрических счётчиков заключена в работе крыльчатки или турбины в воде. Эти элементы конструкции связаны с подсчётным механизмом, который и показывает итоговый объём.
- Работа электромагнитных счётчиков заключена в возможности магнитного поля «определять» скорость движущегося по трубам жидкого вещества. Данные модели в большинстве используются в промышленной сфере.
- В основу работы ультразвуковых счётчиков заключен анализ ультразвука, подающегося в жидкость в трубопроводе
- Для работы вихревых счётчиков используется особый элемент — тело определённой формы. Устройство производит считывание частоты вихрей вокруг элемента (тела). Скорость движения среды прямо пропорциональна частоте вихрей.
- Волюмометрические счётчики работают на измерении числа оборотов специальной камеры, обладающей определённым объемом.
В бытовых условиях используются исключительно тахометрические и электронные приборы.
Самые плохие счетчики воды для установки в доме или квартире
Рассмотрим самые непрактичные счетчики для учета водного ресурса:
«Норма». Для носителя горячего и холодного поверочный интервал составляет 6 лет. Оснащен импульсным датчиком. Устойчив к высокому давлению воды и к превышению допустимой температуры. Гарантия действует 3 года. Приблизительная цена – 450-600 рублей.

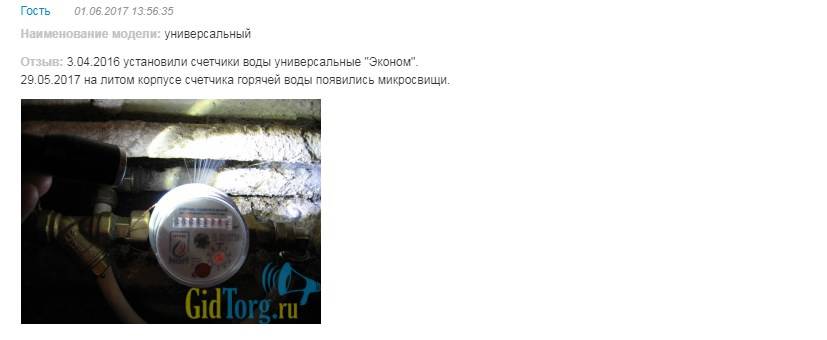

«Эконом». Универсальны. Срок между проверками – 6 лет. Комплект для установки недостаточен, некоторых частей может не хватить. Средняя стоимость – 900 рублей. Экономия мала, а переплата за водоснабжение огромна. Недолговечны, часто протекают.
«Арзамасский». Погрешность измерения минимальна. Счетчики универсальны. Интервал поверок – 6 лет. Гарантия – 6 лет со дня установки и эксплуатации. Часто приходят в негодность. Может завышать показания из-за окрашенного в черный цвет металла. Разгерметизируется и стекло запотевает. Стоимость – 500 рублей.
- «Эквател». Подходит для учета холодного и горячего водоснабжения. Имеет защиту от магнитов. Стоимость – 500 рублей. Допустимы температуры воды от +5 до +90 градусов. Поверку проводят раз в 6 лет. Частые поломки из-за счетного механизма.
- Gerida Крыльчатый универсальный счетчик для воды. Имеет антимагнитную защиту. Срок поверки – через 6 лет. Детали, соприкасающиеся с водой из пластмассы, часто ломаются; большое количество заводского брака. Цена – 550 рублей. Мелкий сор в воде засоряет крыльчатку и выводит из строя.
