Проводим расчеты – готовим инструменты и материалы
Во время проектирования септика важно провести правильно расчет объема автономной канализации. Главным показателем при этом является суточное потребление воды каждым человеком, проживающем в доме
Обычно в сутки человеку необходимо 150-200 литров. Таким образом, общий объем получится путем умножения потребляемого объема одного человека на количество постоянно проживающих, плюс 200 литров для возможных гостей.
По санитарным нормам самая большая емкость для стоков должна быть объемом, равному трехсуточному потреблению воды. Для семьи из трех человек с потреблением воды не более 1 куб.м. достаточно резервуара объемом на 3-4 куб.м. Объем одного кольца составляет 0,63 куб.м., соответственно камера состоит из 3-4 кольцевых элементов. Для частного дома, где жильцы активно используют бытовую технику, душ, санузел и ванную комнату, необходимо большее количество ступеней очистки. Оптимально сооружение очистительного устройства из двух камер.
Определившись с количеством колодцев и их объемом, нужно начертить на листе бумаги схему, на которой нужно отразить количество бетонных колец, их расположение, указать каким способом они будут соединяться. Если правильно сделаны расчеты и используется три колодца для очистки, нет необходимости откачивать жидкость и использовать дополнительные устройства – жидкость будет уходить в грунт.
В конструкцию колодцев входят одинаковые элементы, есть небольшие отличия. Основу составляют:
- входные и выходные канализационные трубы;
- бетонные кольца;
- деревянная крышка для бетонных колец;
- чугунная крышка или бетоннная плита для герметизации колодца.
Для первых двух очистительных камер на дне делается бетонная стяжка, в третьем колодце – дренажная подушка, состоящая из гравия, песка и щебня. Особенности третьего колодца: наличие вентиляционных отверстий в нижнем кольце, деревянной крышке, закрывающей кольца, а также в чугунном люке.
Основным материалом для колодцев являются бетонные кольца. Подсчитать их количество несложно, зная объем и число колодцев. Высота колец составляет 90 см, диаметр – 1-2 м. Можно приобрести нижнее кольцо с готовым дном, это избавит от бетонирования дна.
Для сооружения канализационной очистной системы нужно приготовить следующие инструменты и материалы:
- лопату или спецтехнику;
- мастерок;
- лестницу;
- ножовку;
- перфоратор, болгарку;
- строительный уровень;
- пластиковые трубы;
- гидроизоляционный материал;
- цемент;
- песок, щебень, гравий;
- уголки;
- вентиляционные трубы;
- тройники.
Устройство и принцип работы
В стоках основной объем составляет вода с массой биологических и химических включений. Если просто накапливать стоки, то они очень быстро наполняют резервуар и потребуются услуги ассенизаторов, чтобы вывозить их. Септик позволяет в достаточной мере очистить воду в стоках, по крайней мере, до состояния, когда ее безопасно сбрасывать в грунт, не боясь скопления вредных веществ или чего похуже, а в резервуаре накапливается только загрязнения, которые уже не поддаются разложению и переработке. Главное, что их накопления проходит существенно медленнее, и вызывать ассенизаторов можно гораздо реже.
Септик представляет собой резервуар, разделенный на четыре зоны:
- Зона первичного накопления стоков. Сюда поступают канализационные стоки непосредственно из дома, происходит первичное разделение. Тяжелые фракции оседают на дно, легкие и пенистые взвеси всплывают на поверхность, в середине остается жидкость с массой растворенных примесей.
- Зона анаэробного разложения. В этой зоне без доступа к кислороду и в присутствии массы биологических и химических включений размножаются анаэробные микроорганизмы, разлагающие жиры, сложные углеводы и химические соединения на простые нитраты с выделением газов сероводорода, углекислоты и т.п. в остатке получается ил, оседающий на дно, и вода.
- Зона аэробного разложения. Микроорганизмы в присутствии кислорода разлагают сложные соединения, которые впоследствии окисляются и так же оседают на дно или вплывают на поверхность.
- Зона фильтрации и дренирования. После прохождения предыдущих зон вода уже достаточно очищена, чтобы можно было ее сбросить в грунт без последствий для окружающей среды. В ней остается лишь набор простых соединений, легко усваиваемых растениями и не представляющих опасности для человека.
Вода проходит в септике очистку достаточную, чтобы стать безопасной и избавиться от органических включений, а на дне остается ил, который используется в качестве удобрения. Доставать его гораздо проще, с помощью обычного дренажного насоса.
Конструктивно септик может представлять собой даже один протяженный резервуар, однако практичнее разделять зоны по отдельным резервуарам. Потому выкладываются из бетонных колец две-три шахты, соединенных между собой трубами. Первый колодец используется для сбора стоков. В нем проходит первая стадия разделения, вторая фаза анаэробного разложения и частично третья. Во втором резервуаре накапливается уже отстоянная вода частично очищенная и обеззараженная, после чего поступает в грунт через фильтрующий слой и дренажную систему.
Если второй резервуар с глухим дном и без выхода непосредственно к дренажной системе, то в нем накапливается стабилизированный ил и вода окончательно отстаивается.
Рекомендации: как сэкономить на строительстве
Когда монтируется самодельный септик и нет возможности или желания привлекать спецтехнику, бригаду, можно поступить так: извлекать почву по мере опускания кольца в котлован. Кольцо при воздействии собственного веса погружается в яму, а мастер просто подкапывает грунт. Тогда дно бетонируют после и только внутри емкости.
В таком случае сделать качественную гидро- и теплоизоляцию снаружи невозможно. Да и конструкция получается менее надежной, но, все же, этот метод имеет право на существование.
Пытаясь удешевить обустройство септика для загородного дома, можно сделать конструкцию в виде треугольника, что сэкономит площадь и уменьшит масштабы земляных работ. Но тут стоит учитывать, что ревизионный вход в системе будет единый для всех колец, поэтому переливы располагаются за пределами зоны его доступности.
Общие правила монтажа
Независимо от разновидности конструкции есть несколько правил, которые следует соблюдать
- Между колодцами двухкамерной системы имеется большое расстояние – не меньше 0,5 м. Некоторые специалисты считают, что это пространство нужно заполнить битумом. Тогда появится защитная буферная зона, которая исключит влияние подвижек грунта.
- Наличие “подушки” из щебня или смеси песка и гравия. Это делается для того, чтобы отвести воду, если колодец начнет протекать.
- Устройство гидроизоляции. Чтобы обеспечить должный уровень герметизации швов между кольцами, нужно использовать изолирующие материалы для обработки как внутренней поверхности, так и наружных стенок.
Чем тщательнее проведены изоляционные и подготовительные работы, тем дольше служит система.
Как происходит запуск септика в работу
Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:
- Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
- Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

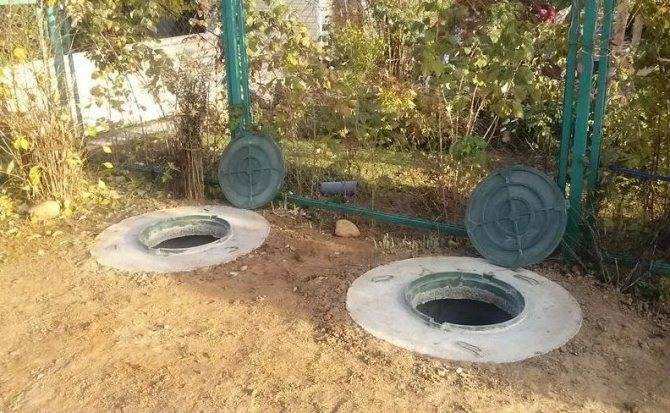

Готовый к запуску септик из колец Источник remont-book.com
Нормы и правила
Руководством для проектирования, строительства и эксплуатации септиков является Свод правил 32.13330.2012 «Актуализированная редакция СНиП 2.04.03-85 „Канализация. Наружные сети и сооружения“».
При составлении схемы прокладки сети нужно изучить также:
- СНиП 2.04.01-85 Внутренние сети канализации и водопровода;
- СНиП 2.04.03-85 Санитарно-защитные зоны.
Их правила ориентированы в первую очередь на сохранение качеств грунта и водных источников у частного дома.
Располагают сливные модули:
- От скважин и колодцев питьевой воды на расстоянии не менее 30 м (это минимально, и работает при условии, что водозабор находится выше по направлению тока подземных вод). Для участков с высокопроницаемыми песчаными грунтами – 50 м.
- От водоемов (рек, озер, ручьев) – не менее 30 м.
- От дорог – отступ не меньше 4 м.
- От посадок – не менее 4 м.
- От границы соседнего участка – не менее 2 м.
От септика придется отказаться в 2 случаях:
- если почвы на участке слишком малопроницаемые (например, глинистые) – отводимая жидкость просто не может через них отфильтроваться;
- при слишком высоком уровне грунтовых вод.
Стандартно емкость и фильтрационное поле располагают на нижних отметках участка, для облегчения самотока. Желательно уже на чертеже разместить схему так, чтобы труба, идущая в емкость, имела как можно меньше поворотов – именно они засоряются в первую очередь.
Выполнить все эти требования в реальной ситуации бывает невозможно. Поэтому приходится выполнять наиболее критичные и закладывать в конструкцию дополнительные объемы и прочность сверх расчетных.
Типы бетонных колец
Кольца имеют различия в типе конструкции:

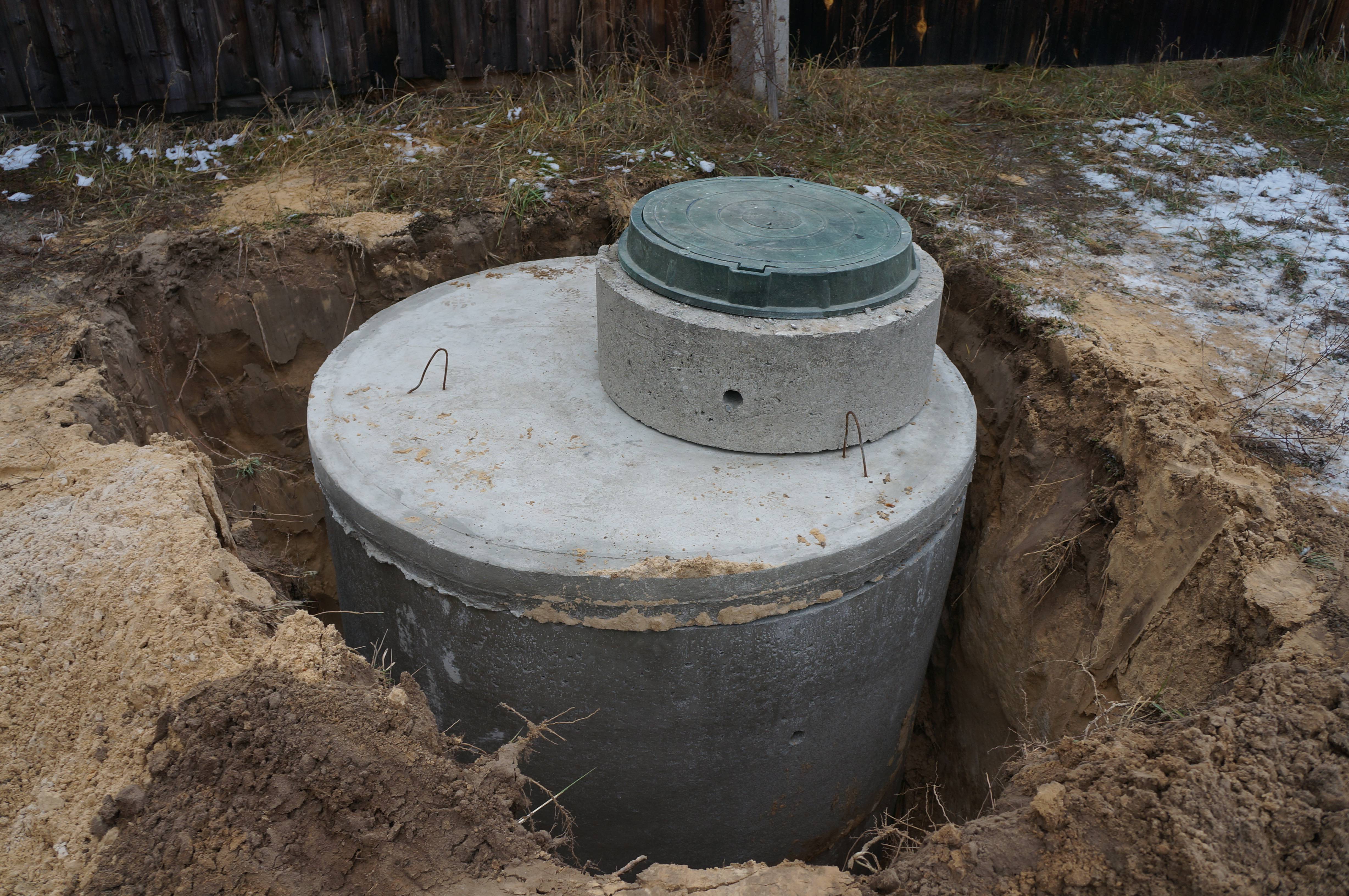

Финальный элемент конструкции железобетонного септика
- С дном. Монолитное изделие, которое устанавливается в яму первым, сверху – стеновые. Используют для создания герметичной емкости, протечки не возникают за все время эксплуатации. Стандартная высота – 0,9 м.
- Замковые. Со специальными выемками в верхней и нижней частях. При установке происходит надежное стыкование. Незаменимы при строительстве септиков на плывучих почвах.
- С крышкой. В перекрытии имеется отверстие под люк. Это завершающий элемент колодца. Монолитное изделие повышает прочность всей конструкции.
Виды септиков
Главные отличия септиков заключаются в их конструкции. Стоит рассмотреть возможность выбора варианта в соответствии с потребностями участка. Согласно действующим нормам, объем камеры септика должен включать в себя то количество жидкости, которое образуется за 3 дня интенсивного использования. Существует 3 вида септика из бетонных колец, которые отличаются между собой по количеству камер:
- Однокамерный. Он устанавливается в случае, если на территории не тратится более 1 кубометра воды.
- Двухкамерный септик способен обрабатывать до 5 кубометров жидкости.

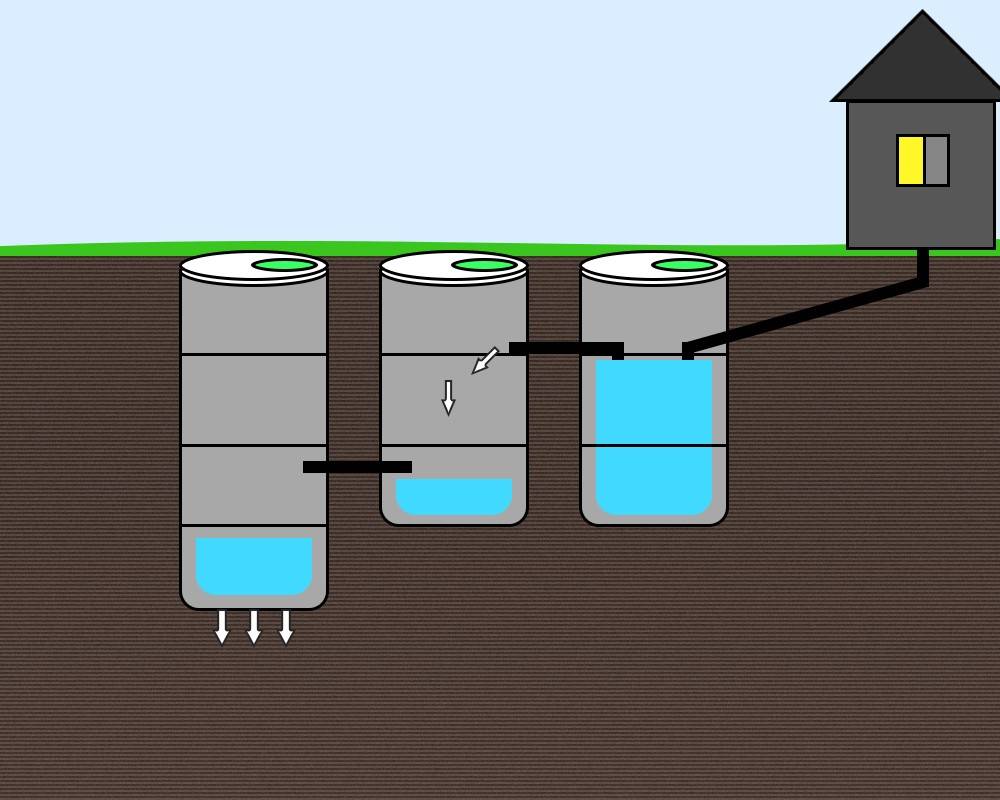

- Трехкамерный используется при больших объемах, которые могут превышать 8 кубометров.
Если в доме проживает мало людей, то и нагрузка на систему очистки будет незначительной. Достаточно одной камеры септика, где отходы могут сразу перерабатываться. Если будет использована вторая, третья и следующие камеры, то они применяются в качестве отстойника. Ведь система имеет вполне определенную скорость переработки отходов и не может так быстро справиться с нагрузкой.
Порядок оборудования септика
Рытье котлована – начальный этап устройства септика
Поскольку устраиваются септики в основном ниже уровня почвы, понятно, что земляные работы составят значительную часть всех операций.
Начинать устройство септика лучше именно с отрывки основного котлована, а потом подводить к нему траншеи – это позволит точно обозначить точку входа, проделать отверстия и соблюсти уклоны.
Не следует забывать, что размер готовой ямы должен хотя бы на 100 мм отступать от конечного размера септика – иначе его невозможно будет засыпать. Если предусматривается заливка монолитного корпуса – далее необходимо уложить на дно и стены гидроизоляцию, при необходимости (в случае заложения выше уровня промерзания) – и теплоизоляцию.
Далее следует собственно монтажный этап: установка септика танк своими руками (танком называют каждую из камер), или всего устройства в сборе, если оно выполнено в едином корпусе.
Перед этим под основанием, независимо от используемой емкости, делается песчаная подушка. Песок хорошо утрамбовывается, и проверяется горизонтальность его слоя. Если сооружение планируется набирать из колец – следует сразу сделать бетонную подложку и дать ей затвердеть.

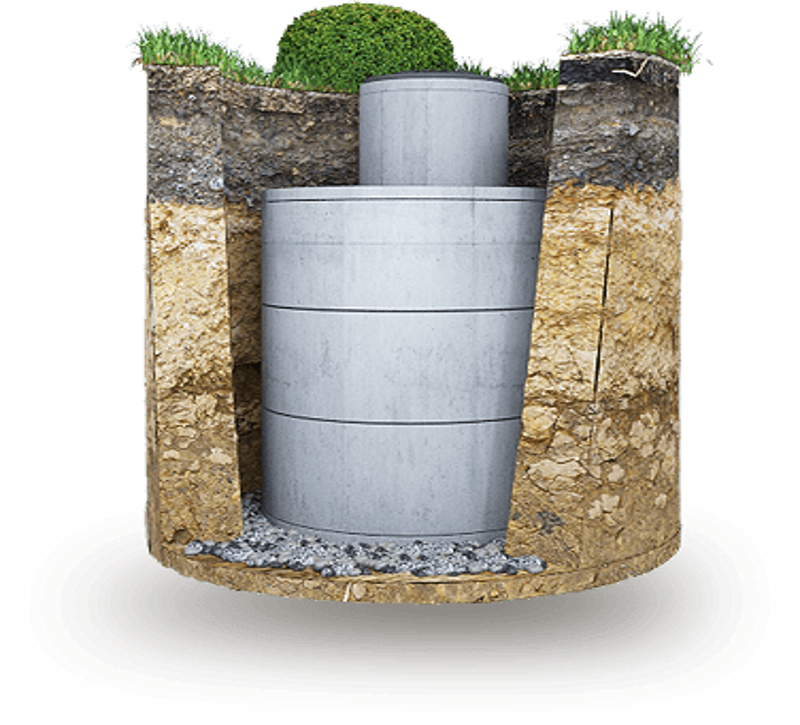

Септик в разрезе
Иногда второй накопитель устанавливаемого септика устраивают без дна, на гравийно-песчаной отсыпке. Но при этом нужно быть абсолютно уверенным в уровне грунтовых вод – а это величина непостоянная. В случае, когда накопители выполнены из пластика – на дно укладывается загрузочная бетонная плита с монтажными петлями, в которые сразу устанавливается крепеж.
Это могут быть специальные тросы или крюки в зависимости от конструкции танка. После установки емкостей эта операция будет затруднена. Популярные сейчас еврокубы и прочие неспециализированные полимерные емкости необходимо также предварительно обвязать сеткой из стального прутка для предохранения стенок от повреждения грунтом или бетонной заливкой. Эта же сетка используются для крепления накопителя к загрузочной плите.
Следующий этап, который предусматривает схема монтажа септика – установка/заливка емкостей. Для бетона это будет монтаж опалубки, для железобетона, кроме того – арматуры.
Кирпичная кладка выполняется обычным образом. Бетонные кольца устанавливаются при помощи крана, при этом необходимо точное совмещение изделий на разных уровнях
Это очень важно для последующей заделки швов – ведь устроенный септик своими руками должен быть герметичным. Пластиковые танки просто устанавливаются и крепятся ранее установленными приспособлениями
Далее на бетонные или кирпичные конструкции кладется перекрытие, и идет обратная засыпка котлована. В случае необходимости перед этим монтируется слой утеплителя.
Инструкция монтажа
Строится он в шесть этапов:
Выбор места.
Копание ямы.
Укладка.
Устройство переливов между камерами.
Гидроизоляция.
Утепление и засыпка сооружения землей.
Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.
Размечаем на участке место
При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой
Окапываем контур ямы для работы техники
Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.
Копаем котлован при помощи техники
Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.
Убираем осыпавшуюся землю из котлована
Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.

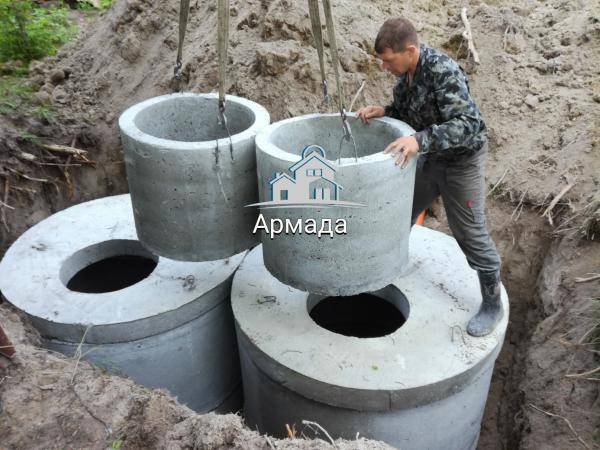

Опускаем кольцо в котлован
Промазываем первый ряд колец раствором и опускаем второй
Аналогично опускаем и третий ряд
Монтируем крышки

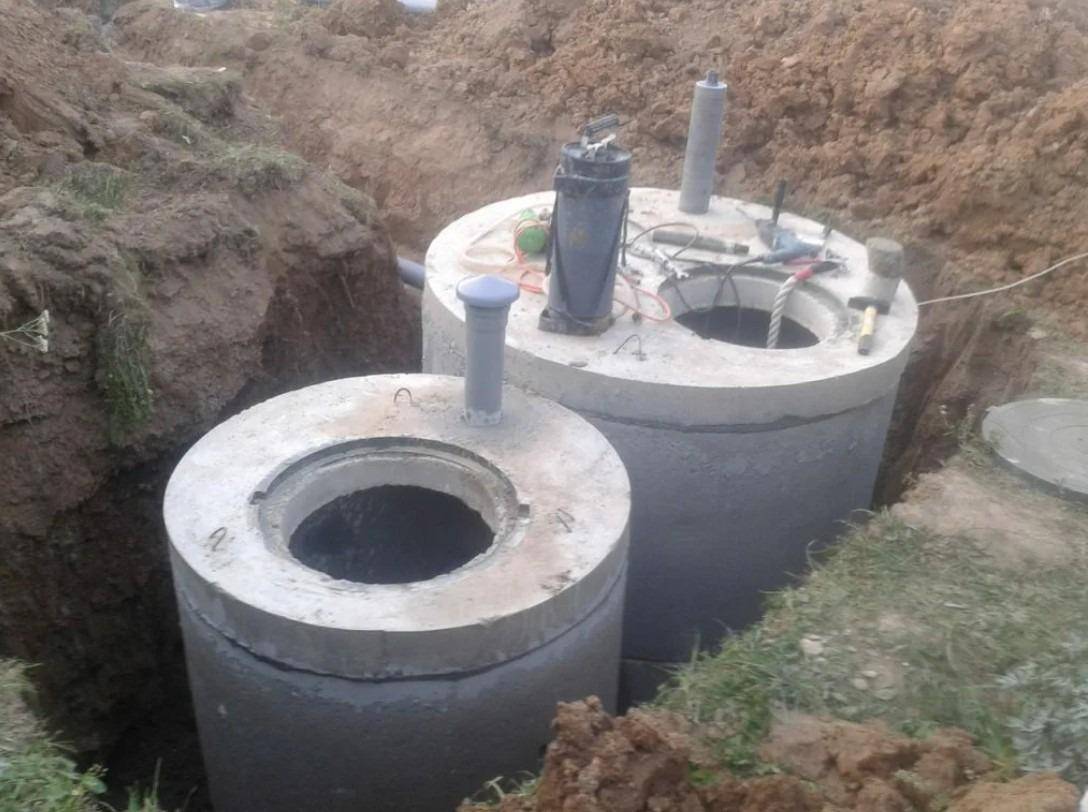

Кольца смонтированы
Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру
Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.
Бетонируем дно входного колодца
Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:
Песок внизу.
Мелкофракционный щебень посередине.
Гравий или щебень крупной фракции в 40–70 мм сверху.
Засыпаем щебень на дно дренажного колодца
Делаем в дренажном колодце дополнительные отверстия для ухода воды
Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.
Прокапываем траншею для укладки труб
Укладываем канализационные трубы в траншее под уклоном
Заводим трубы в колодец, оставляя сверху зазор для усадки

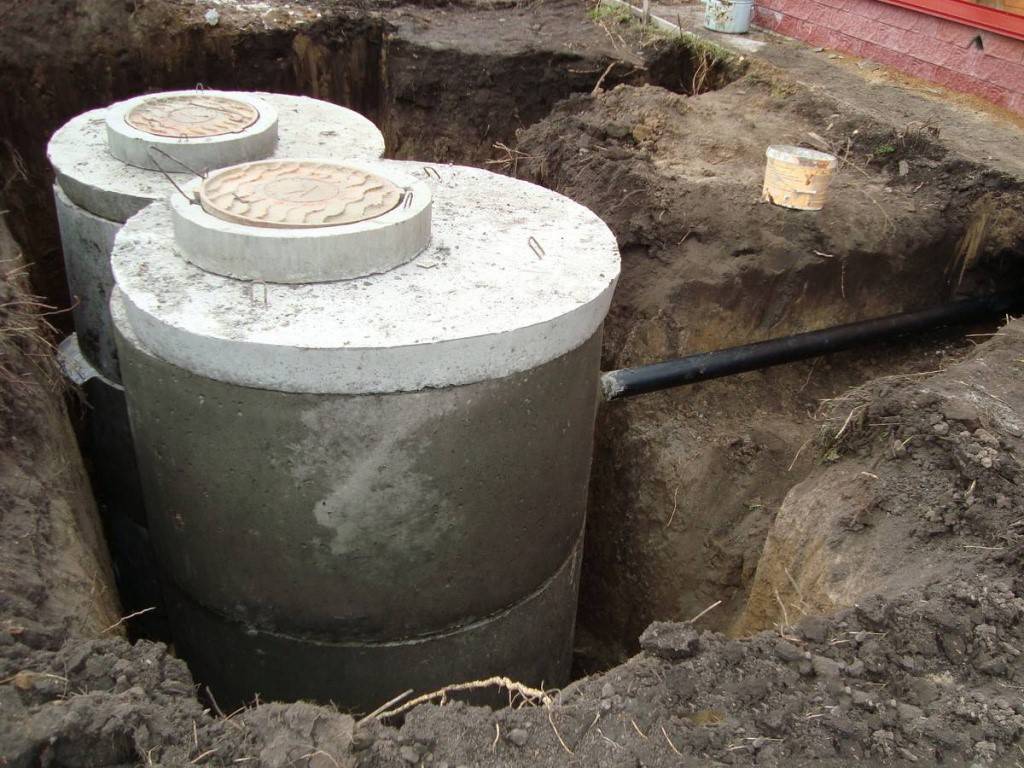

Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома
Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.
Замазываем все швы в первом колодце — он должен быть герметичным
Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.
Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.
Если планируем устанавливать компрессор, то заводим трубу под кабель
Устанавливаем канализационные люки
Возможные проблемы и их решение
1. Септик слишком быстро засоряется.
Это связано с нарушением работы микроорганизмов внутри. Нужно откачать излишний ил из первого бака, оставив 15 % ила, и заполнить его чистой водой, добавив биоактиватор. Если наблюдается излишек жира или замыление – нужно их удалить с помощью спецсредства. Микробы гибнут также от низкой температуры (нужно дополнительно теплоизолировать) или слишком загрязненной моющими средствами воды (нужно добавить биоактиватор и ограничить агрессивность слива).
2. Произошел перелив. При неправильно рассчитанном объеме бака это связано или с засорами и наростами в трубах, или с заилением почвы. Прочистить их нужно и через ревизию, и с помощью препаратов от наростов. Часты засоры в трубах с г- и т-образными стыками, а также малым уклоном.
3. Поврежденные стенки изделия с щелями или сдвигами размером от 1см и более затыкают стекляно-базальтной арматурой. После чего заполняют гидроизоляционной быстросхватывающейся смесью (спецсмесью или цементно-песчаным раствором с жидким стеклом). Через 7 дней после застывания поврежденный участок заново покрывается гидроизоляцией.
Монтаж переливов
Прокладывая переливы, делайте уклон два сантиметра на один погонный метр. Подводящая труба должна располагаться на 55 мм выше, чем отводящая, ни в коем случае не используйте пластиковые трубы для того чтобы провести наружную магистраль, в противном случае система выйдет из строя раньше, чем положено.
Для того чтобы обеспечить поток воды вниз, понадобится канализационный тройник, который устанавливается в вертикальном положении: нижний отвод будет отбирать ту воду, которая находится ниже поверхности, а верхний предназначен для того чтобы производить очистку.
При использовании такой конструкции можно предотвратить попадание взвешенных частиц в трубу. Вам удастся избежать частых засоров, да и система сможет прослужить намного дольше.
Монтаж септика из бетонных колец своими руками
Если вы все же решили, что недостатки конструкции не останавливают вас. И вы все равно решили оборудовать у себя именно такой тип выгребной ямы, то стоит разобрать основные этапы монтажа.
Предварительные расчеты
В первую очередь вам, конечно же, стоит определиться с тем, сколько именно и какого размера кольца вам потребуются. Проще всего попросить сделать расчеты непосредственно у продавца. Узнав количество жителей в доме, а также число туалетов, ванных комнат и дополнительных построек, специалист подберет для вас оптимальное решение.
Сделать необходимые расчеты можно и самостоятельно. Для начала определитесь с тем, какого именно объема должен быть ваш септик, с учетом количества проживающих.
Расчет объема септика
Затем объем нужно поделить на два, ведь в конструкции будет использоваться именно две камеры. По следующей таблице вы можете понять, сколько колец, и какого объем вам потребуется.
Лучше всего, когда камера состоит только из трех частей: основной, камеры и крышки. Поделите объем одной камеры на три и подберите наиболее подходящие кольца.
Подготовка котлована
Для начала вам придется определиться с местом установки будущего септика. На схеме ниже вы можете увидеть основные требования санитарных служб по месту установки канализационных конструкций.
Расстояние от септика до дома
Некоторые рекомендации можно взять и у специалистов в области устройства септика из бетонных колец своими руками. Они рекомендуют монтировать его так, чтобы люк находился максимально близко к дороге или въезду во двор, чтобы ассенизаторной машине было легче проехать.
Если вы определились с местом установки септика, можно приступить к подготовке котлована. Кольца в нем должны быть расположены примерно на расстоянии в 20 см друг от друга. Кроме того, по ширине, длине и глубине котлован должен быть на 50–60 больше параметров готового септика. Этот запас необходим для вашего же удобства.
Рытьем котлована лучше всего не заниматься вручную, ведь, как правило, у него слишком большие параметры. Лучше всего для этой задачи использовать специальную технику.
Также обратите внимание, что в том участке, где будет располагаться поглотительный колодец, котлован должен быть несколько больше. Многие после подготовки котлована заливают его дно обычной цементной смесью и дают ей время для полного застывания
Такая мера необходима при рыхлом или излишне влажном грунте. Если не сделать бетонную стяжку при полном заполнении, септик будет несколько проседать вглубь почвы
Многие после подготовки котлована заливают его дно обычной цементной смесью и дают ей время для полного застывания. Такая мера необходима при рыхлом или излишне влажном грунте. Если не сделать бетонную стяжку при полном заполнении, септик будет несколько проседать вглубь почвы.
Ту часть, где будет располагаться поглотительный колодец, заливать бетоном нельзя. Вместо этого, туда засыпается несколько слоев из гравия и песка. Их можно разделить геотекстилем. Такое решение обеспечит лучший уровень фильтрации сточных вод.
После завершения фильтрующей подушки и подготовки бетонной стяжки, котлован полностью готов к установке септика.
Установка колец и соединение камер
Если вы хотите, чтобы кольца в качестве септика прослужили как можно дольше, лучше всего еще до установки покрыть внутреннюю их часть битумной мастикой. Она образует гидроизоляционный слой, который не позволит воде просачиваться внутрь бетона.
Если вы приобретаете кольца, в контракции которых нет отверстий для соединения камер, а также для подключения канализации, необходимо их сделать. Во всех кольцах делают по два отверстия размером с трубы. Они обычно находятся параллельно друг от друга по разным сторонам. На кольцах, которые будут частью поглотительного колодца, делается только одно такое отверстие.
После всех подготовительных работ отдельные части септика постепенно погружаются в котлован.
Сначала устанавливаются днища. Они будут во всех двух камерах, за исключением поглотительного колодца.
После днища в котлован погружается основная часть септика. На этом этапе необходимо подключить конструкцию к канализации, а также соединить камеры между собой при помощи отверстий, которые вы должны были сделать заранее.
Для соединения камер обычно используются трубы с перфорацией. Они обеспечат правильное соединение камер даже в том случае, если труба будет сильно засорена.
Последние работы по монтажу септика заключаются в установке верхней части конструкции и люка. Затем необходимо соединить все кольца при помощи специальных замков, а дальше можно закрывать конструкцию грунтом.
