Схема подключения гидроаккумулятора для систем водоснабжения

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;
• обратного клапана.

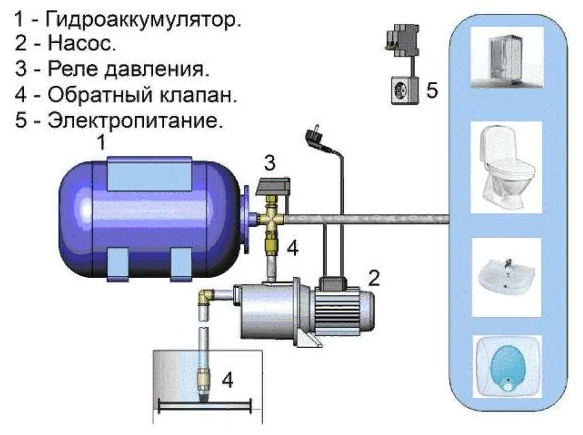

  Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

https://youtube.com/watch?v=gKOnfoGzKVU

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

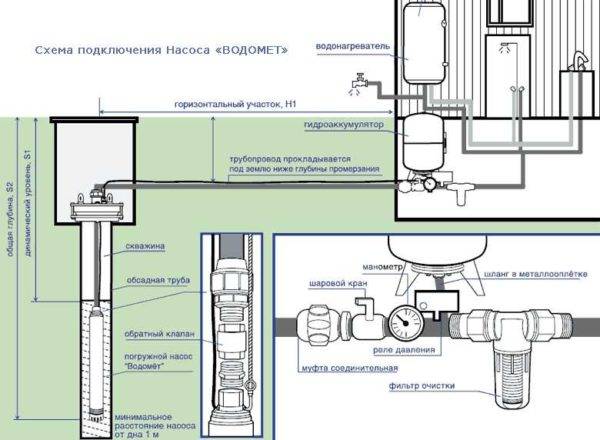

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется). Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков

Особое внимание уделяется ниппелю и фланцу. Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости. Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии

Проверку целостности эластичной мембраны. При необходимости, ее заменяют

Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии. Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

Назначение гидроаккумулятора

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Создает определенный запас воды (полезно, если отключили электроэнергию).

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

• Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
• Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление.

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Как правильно подключить гидроаккумулятор к скважине

Гидроаккумулятор поддерживает необходимое давление в водопроводе и сглаживает перебои в работе насоса.

Если в доме есть такой агрегат, то вам не нужен архаичный бак на чердаке.

Из статьи вы узнаете, как подключить гидроаккумулятор к колодцу или скважине.

Подключение гидроаккумулятора

Владельцы частных домов интересуются тем, как подключить гидроаккумулятор к скважине. Дальше вы узнаете, какие существуют способы подключения, и как выбрать тот или другой способ в различных условиях.

Схема «насос — обратный клапан – гидроаккумулятор — датчик давления». Это самая простая схема, которую применяют с погружными и полупогружными насосами. Насос подает воду в систему, к которой присоединен гидроаккумулятор. Сразу за аккумулятором устанавливают датчик давления, который управляет насосом.

Как выбрать насос для такой системы? Если вы расходуете больше 10 литров воды в минуту, то используйте центробежные насосы. Они производительней на 40-80 процентов, поэтому за минуту подают больше воды, чем вибрационные. Если расход меньше, используйте вибрационные насосы. При глубине до воды в скважине или колодце больше 3 метров используйте только центробежные насосы. Мощности вибрационных насосов не хватит для необходимого давления воды.

Если глубина до воды больше 30 метров, используйте полупогружные насосы.

Схема насос – обратный клапан – бак – дополнительный насос – гидроаккумулятор – датчик давления.

Такая схема снижает нагрузку на основной насос, потому что он работает в стабильном режиме до наполнения бака. Включайте и выключайте насос вручную или установите в баке датчик уровня воды для автоматического управления основным насосом. При такой схеме для основного и дополнительного насосов используйте погружные вибрационные насосы. Они дешевле, и их мощности хватит для потребления до 20 литров в минуту.

При более высоком расходе применяйте для основного погружной центробежный, а для дополнительного поверхностный центробежный насосы.

Использование насосных станций

Насосная станция – готовый агрегат, состоящий из поверхностного центробежного насоса, гидроаккумулятора емкостью 5-10 литров и датчика давления. Если до воды больше 5 метров, используйте насосную станцию как дополнительный насос и датчик давления, это вызвано особенностями работы поверхностных насосов.

Для чего станции дополнительный гидроаккумулятор? Насос станции, как и остальные виды насосов, плохо реагирует на включение чаще 5-6 раз в минуту. Емкости встроенного ГА хватает только для выравнивания перепадов давления при включении-выключении насоса. Подключив дополнительный ГА, вы обеспечите комфортные условия работы насоса и продлите срок его службы.

Вертикальный или горизонтальный гидроаккумулятор? Устройство вертикальных и горизонтальных ГА одинаково. Поэтому лучше тот, который больше подходит к вашим условиям. Если у вас много свободного места, используйте горизонтальный. Если свободного места мало, используйте вертикальный. На фотографиях горизонтальный гидроаккумулятор aquasystem и вертикальный reflex объемом 200 литров.

При покупке не забывайте оформлять гарантию. Сложная техника время от времени ломается даже при правильном уходе.

Подключение гидроаккумулятора к глубинному насосу выполняйте с соблюдением правил техники безопасности, отключайте электричество, чтобы избежать случайного включения насоса. Давление в водопроводе 1,5-2,5 атмосферы, подключив гидроаккумулятор или датчик, проверьте все соединения на протечку.

Применение гидроаккумулятора продлевает срок службы насосов, повышает давление в системе водоснабжения. Правильное применение гидроаккумулятора превращает пластиковый бак для воды, два дешевых вибрационных насоса и недорогой датчик давления в полноценную насосную станцию. По своим показателям такая станция в 2-3 раза превосходит промышленные аналоги такой же стоимости.

Принцип работы

Вода подается в бак, наполняя объем и выравнивает давление с воздухом за мембраной, это фиксируется датчиком, и подача воды отключается. Если в доме начинают пользоваться водой, то давление сжатого воздуха, выдавливает воду в систему водоснабжения дома. Выбирая бак-аккумулятор, например тут http://promboilers.ru/baki-akkumulyatory следует внимательно изучить характеристики агрегата, учесть примерный ежедневный расход воды. По мере увеличения расхода воды, давление в мембране падает, и насос снова подкачивает воду в бак. Поэтому в баке-аккумуляторе всегда находится вода в полном рабочем объеме.

Важной характеристикой гидравлических баков является давление сжатого воздуха за мембраной, в пустом баке, у любого гидроаккумулятора эта величина постоянна. Параметры давления воздуха указаны на корпусе бака

Большая часть агрегатов рассчитана на рабочее, максимальное давление десять бар.

Еще один важный момент, в части гидроаккумулятора где находится вода необходимо периодически выпускать воздух, который попадает в бак с водой, через специальный клапан. Воздух со временем скапливается и может создавать воздушные пробки, что препятствует слаженной работе агрегата. Если приобретен небольшой бак, то от воздуха можно избавиться следующим образом:

• Отключить бак-аккумулятор от электросети.
• Открыть кран смесителя.
• Слить всю воду с бака.
• Закрыть кран смесителя.
• Подключить агрегат к электропитанию.

Воздушная пробка выйдет вмести с водой, которую слили. Бак после подключения к электросети заполнится водой. Для бесперебойной работы бака-аккумулятора такую процедуру желательно проводить каждый месяц.

В процессе эксплуатации бака, со временем, возможна порча мембраны. К этой неисправности приводит частое растягивание резины. Заменит мембрану в баке несложно. Но лучше доверить ремонт специалистам, неумелое обращение с агрегатом может привести к порче бака.

Поделиться с друзьями:

Яндекс-РСЯ:

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой — это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле — монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Принцип работы гидроаккумулятора

Работа всех гидроаккумуляторов построена на едином принципе – мембранная камера с водой, изготовленная из полимерного материала, со всех сторон окружена воздухом, закачанным под определенным давлением, регулируемым специальным датчиком.

Поэтому давление жидкости в мембранной камере, а значит и во всей системе домашнего водопровода всегда стабилизируется воздушной прослойкой. Это значит:

• Система домашнего водопровода на 100% защищена от гидравлических ударов разного рода, поскольку оборудована датчиком, который открывает регулирующий клапан, стравливающий избыточное давление.
• При незапланированном отключении электричества, у пользователя всегда есть запас 50-100 литров воды, в зависимости от емкости, для обеспечения жизнедеятельности.
• Датчик уровня жидкости в емкости, подключенный к реле включения насоса, подающего воду в систему, настроен таким образом, что включает подающий воду насос только при необходимости. Это, во-первых, снижает расход электроэнергии, во-вторых, повышает долговечность деталей насоса.
• Вода в емкости гидроаккумулятора не имеет соприкосновения с водой, поэтому замена металлического бака никогда не потребуется в связи с его износом от коррозии.

Все эти показатели обеспечивают бесперебойную работу системы домашнего водопровода.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

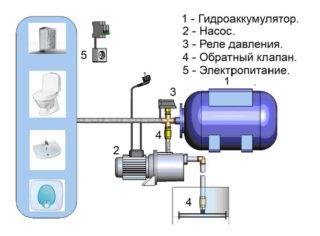

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

При проектировании автономной системы водоснабжения загородного дома обязательно нужно определить, где будет установлен гидроаккумулятор: в кессоне или в каком-либо другом месте, например, в подвале. Несмотря на то что данное устройство не является обязательным, его наличие позволяет решить несколько технических проблем: обеспечить постоянно заданный уровень давления в системе и сократить количество включений насоса, что способствует экономии его рабочего ресурса. Кроме того, в некоторых случаях небольшой запас воды тоже бывает нелишним, например, если прекратилась подача из скважины из-за перебоев в электросети.

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно . Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для . Разберём обычный случай монтажа гидроаккумулятора.

Механизм подключения гидроаккумулятора:

1. Измеряем габариты гидроаккумулятора;
2. Достаём схему труб водоснабжения и отопления;
3. Ищем свободное место для установки согласно габаритам;
4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

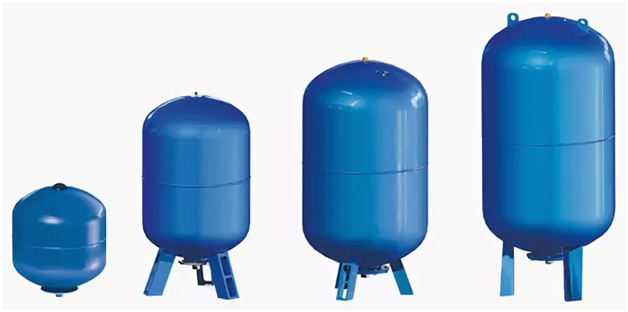

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины — такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

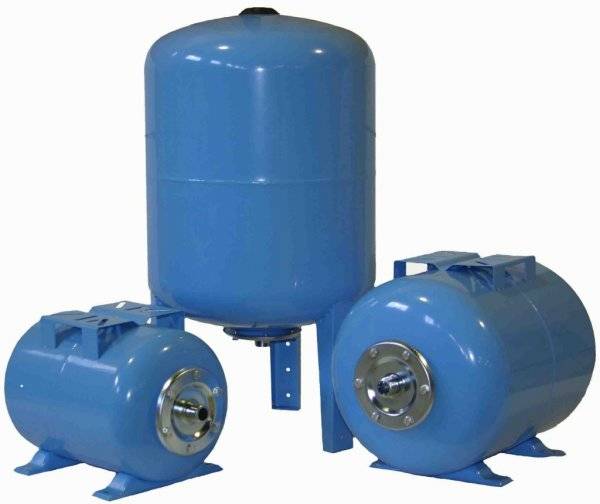

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

Рис. 2 Конструкция гидробака

Для чего нужен гидроаккумулятор водоснабжения?

Главные функции гидроаккумулятора в водопроводной системе:

1. Защита насосного оборудования от скоропостижного износа – так как в баке накапливается вода, насос включается не после каждого открывания крана, а лишь в случае полного опустошения резервуара. Подобная схема работы позволяет насосу запасти цикл неиспользованных включений/выключений, тем самым продлив срок своей эксплуатации.
2. Поддержка стабильного давления в системе водоснабжения – гидроаккумулятор обеспечивает постоянный уровень давления в системе даже после остановки насоса.
3. Защита системы от резких скачков напора воды – гидробак поддерживает неизменный напор воды при одновременном открывании сразу нескольких водопроводных кранов.
4. Демпфирование гидравлических ударов – прибор делает невозможным гидроудары при активизации насоса, что защищает трубы от преждевременной деформации.
5. Создание резерва воды – благодаря запасам накопительного бака у домочадцев сохраняется возможность пользоваться водой даже в случае перебоев с электроэнергией, что особенно часто случается в загородных поселениях.

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен — если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости — можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений — расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает — плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Как выполняется работа гидроаккумулятора?

Принцип работы гидроаккумулятора напрямую зависит от его устройства, поэтому схему функционирования прибора следует рассматривать с привязкой к его конструктивным особенностям. Исходя из последних, агрегаты делятся на два типа: мембранные и баллонные.

Мембранный гидроаккумулятор представляет собой емкость из двух герметичных камер, воздушной и водной, которые разделены эластичной резиновой мембраной. Работает прибор таким образом:

• при включении насоса водная камера под заданным давлением наполняется водой, а воздух во второй камере начинает сжиматься;
• когда уровень давления поднимается до максимальной отметки, насос отключается и при открывании крана водопровода сильно сжатый воздух выдавливает воду из мембраны в трубы;
• по мере опустошения бака давление уменьшается и, когда оно доходит до минимального показателя, насос возобновляет свою работу и вновь начинает закачивать воду в соответствующую камеру.

Мембранный гидроаккумулятор

Баллонный гидроаккумулятор – это толстостенный резервуар, внутри которого расположен эластичный баллон из каучука. Он функционирует так:

• после включения насоса баллон наполняется водой, а вокруг него под заданным давлением собирается воздух;
• при увеличении силы давления до максимально установленной отметки насос выключается;
• когда пользователь открывает кран, воздух из околобаллоного пространства начинает вытеснять воду и она поступает в трубы;

Баллонный гидроаккумулятор

когда резервуар пустеет, давление опускается и насос снова активизируется.

Соединение с поверхностным насосом или насосной станцией

Подключение к поверхностному насосу

У поверхностных насосных станций гидроаккумулятор входит в комплект, поэтому устанавливать дополнительную емкость рекомендуется в том случае, если нужно беречь оборудование от частого включения или иметь большой запас воды по каким-либо причинам. ГА монтируется после станции.

К поверхностному центробежному насосу, к которому не прилагается накопительная емкость, ее можно присоединить с помощью штуцера на 5 выходов:

1. Штуцер подключают к емкости с помощью гибкого шланга.
2. Монтируется манометр и реле.
3. Соединяются контакты манометра, реле с насосом и сетью.
4. Присоединяется насос.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

• При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
• Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
• Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.

Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.
