Защита скважины от атмосферных воздействий
Открытый источник водозабора подвергается воздействию мороза, дождя и талой воды, что грозит сбоями в эксплуатации, поломками. Для защиты установки используют различные варианты конструкций.
Вариант 1: надземный домик-павильон
Надземный домик-павильон.
Сооружение в виде домика-павильона можно увидеть рядом с частными домами, чаще на промышленных водозаборных скважинах. Его основное назначение — предохранить от воздействия погодных условий. Помещение желательно возводить из кирпича, бетона, бревен. Кроме этого, используют сэндвич-панели, пеноблоки. Проводят утепление теплоизоляторами, дополнительно желательно заглубить постройку, чтобы снизить теплопотери. Насколько опускать сооружение в землю, зависит от климатических условий, в некоторых регионах возведение такого защитного сооружения нецелесообразно.
Вариант 2: размещение источника внутри здания
Здание возводится над источником воды после бурения скважины. В качестве места для обустройства можно использовать подвал, хозяйственное помещение, теплицу, гараж.
Преимущества способа заключаются в том, что оборудование укрыто от холода и влаги, защищено от воров. Монтировать и обслуживать устройства внутри здания просто и удобно. Помех для жильцов не создается: звук работающего насоса через закрытую дверь не слышен.
Вариант 3: подземный колодец-кессон
Для изготовления защитных сооружений используются различные материалы:
- Пластик. Такой кессон — круглая или прямоугольная конструкция, которая отличается долговечностью, герметичностью и неплохой теплоизоляцией. Изделие удобно для монтажа благодаря небольшому весу, но это качество создает трудности при высоком уровне грунтовых вод. Чтобы контейнер не всплыл, его фиксируют на предварительно сооруженном бетонном основании.
- Металл. Металлические кессоны чаще делают своими руками из стали толщиной 4 мм. Листы сваривают, после чего обрабатывают со всех сторон антикоррозионным препаратом, окрашивают.
- Железобетонные кольца. Их монтаж сопряжен с трудностями из-за большого веса. Сильное давление на почву приводит к перекосам и проседанию конструкции. Достоинство — долговечность.
- Кирпич. Кирпичные сооружение требуют надежной гидроизоляции. Подойдет только хорошо обожженный красный кирпич.
Подземный колодец-кессон.
Кессоны всех видов монтируются одинаково. Инструкция по установке пластиковых конструкций:
- Копают котлован, размеры которого больше защитного устройства на 30 см по всем сторонам. Глубина ямы должна быть такой, чтобы горловина возвышалась над землей не менее чем на 10 см. Если существует угроза выталкивания конструкции грунтовыми водами, дно бетонируют.
- Готовят кессон, в нижней части которого вырезают отверстие под скважины, а в боковой — для патрубка водопровода. Если в емкости планируется разместить гидроаккумулятор, отверстие в дне смещают в сторону, чтобы хватило места и было удобно обслуживать оборудование.
- Опускают конструкцию на дно, нанизывая на трубу. Обрезают обсадную трубу, заводят магистральную, места соединений герметизируют.
Пошаговая инструкция по разработке скважины на воду
Теперь разберемся как сделать скважину в песчаном грунте с использованием малогабаритной техники.
Разработка нового гидросооружения начинается с подготовки рабочего проекта. Чтобы не допустить серьезных ошибок в проектировании, эту работу лучше поручить специалистам.
Далее выбирается место под разработку скважины на основании геологических изысканий. Когда план бурения составлен, можно приступать к основному процессу.
Технология самостоятельного бурения предусматривает следующие этапы:
- Нанесение разметки на выделенную зону под бурение скважины.
- Выкапывание по готовой разметке шурфа размером 150 × 150 см для погружения бурильного инструмента – желонки, шнека или бура. Шурф представляет собой специальное углубление в грунте, которое предназначено для разработки скважинного канала.
- Установка рабочего инструмента.
- Осуществление бурения с учетом выбранного способа.
- После завершения проходки монтаж фильтровой установки – конструкции, которая состоит из донного фильтра, отстойника и подающей трубы.
- Засыпка затрубного пространства песчано-щебеночной смесью. Это позволит закрепить обсадку в скважинном канале.
- Герметизация верхней части трубы и заполнение полости водой при помощи насоса для прочистки фильтра.
- Откачка жидкости из скважины желонкой или шнековым насосом.
- После полной прочистки гидросооружения и водоносного слоя спуск насосного оборудования в обсадку при помощи металлического троса.
- Подключение шланга и водопроводной трубы к насосному оборудованию.
- Монтаж вентиля на трубе для регулировки напора воды.
- Установка гидроизоляции надземной части обсадной трубы для защиты от повышенной влажности и перепадов температур.
- Монтаж на скважинном устье кессона с фиксацией на оголовок.
- Прокладка водопроводных труб от дома в земляных траншеях.
- Выполнение наружной обсыпки кессона землей и обустройство бетонной отмостки.
Это общая схема того, как самому можно осуществить бурение водоносной скважины для организации автономного водоснабжения.
При самостоятельном проведении работ главное – не спешить и соблюдать все основные этапы технологического процесса разработки скважины. При этом не стоит забывать, что применение качественных и долговечных комплектующих (насосного оборудования, фильтра и труб) является гарантией надежной и безопасной эксплуатации скважины.
Фильтры
Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.
Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:
диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).
Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.
Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.
Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо
Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:
Бурение скважины на воду
Виды бурения зависят от глубины залегания водоносного слоя и бюджета:
Ручное бурение
Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.
Ручное бурение скважины на воду
Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.
Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.
По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.
Наглядно процесс ручного бурения показан на видео
Ударно-канатное бурение скважины
Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.
Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.
Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.
Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.
Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.
Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.
Механизированный способ забивания скважины показан на видео
Используется буровая установка «Стронг Гидро СБУ 60».
Ударно-вращательное бурение скважин
Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.
Гидродинамическое бурение скважины
Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.
Материал подготовлен для сайта www.moydomik.net
На видео гидробурение скважины
Выполняется с помощью самодельной установки из дрели с помпой
Обсадка скважины на воду
После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.
Прокачка скважины после бурения
Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.
Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.
Этапы обустройства
О том, как правильно оборудовать скважину на воду, важно знать и тем, кто собирается выполнять эту работу своими руками, и тем, кто хочет лично проконтролировать действия наемных специалистов. От того, насколько верно и качественно будет осуществлен монтаж, зависит долговечность и стабильность работы всей системы водоснабжения
Монтаж кессона
Это первый этап обустройства скважины, для осуществления которого необходимо выполнить следующие действия:
- Выкопайте вокруг скважины котлован глубиной около двух метров, размеры которого в плане должны быть чуть больше габаритов кессона.
- В донной части кессона вырежьте круглое отверстие диаметром, равным наружному диаметру обсадной трубы.
Длинную трубу нужно отрезать, оставив отрезок над уровнем дна около 20 см
- Обварите стык трубы с дном, чтобы обеспечить герметичность емкости.
- В стенках кессона вырежьте отверстия для вывода труб и электрического кабеля, протяните их внутрь и загерметизируйте отверстия.
Монтаж насоса и прочего оборудования
Прежде чем установить эксплуатационный насос, скважину нужно прокачать, выкачивая из неё воду дренажным насосом, пока она не станет прозрачной, без осадка.
Сначала производится предварительная установка насоса: к нему подключают специальный шланг или пластиковую трубу, по которой вода будет подниматься вверх, и электрический кабель. Затем агрегат на металлическом тросе опускается в скважину на такую глубину, чтобы он полностью был погружен в воду, но не доставал до дна водозабора 0,5-1 м.
Далее инструкция предусматривает монтаж обратного клапана и пускозащитного устройства, после чего на скважину надевается оголовок, к которому подвешивается насос. Кабель и подающий трубопровод выводятся наружу через специальные штуцеры.

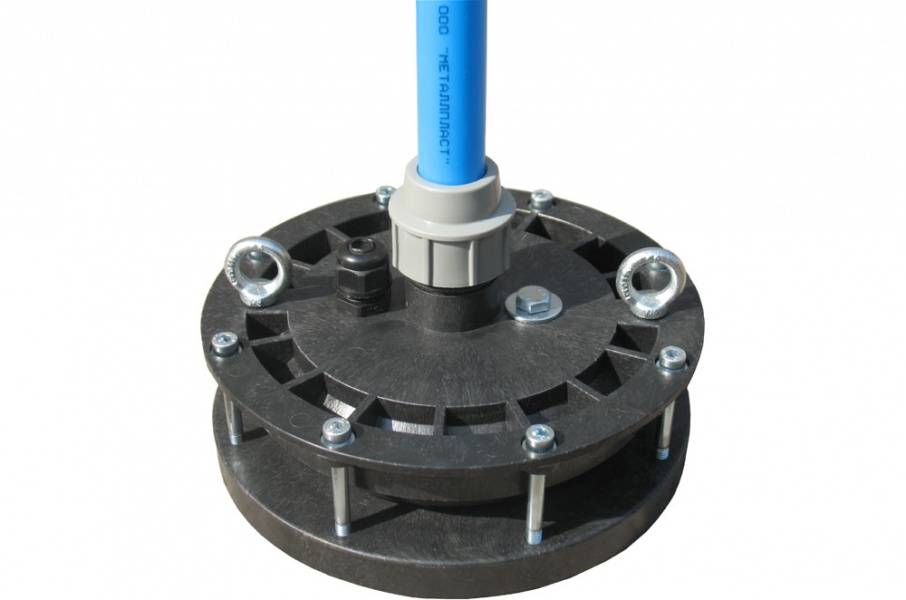

Оголовок и насос в сборе
После выхода водопроводной трубы из оголовка монтируется гидроаккумулятор, после которого устанавливается сливной кран. Вода после включения насоса заполняет бак, и в дом поступает уже из него. Когда уровень опускается до определенного значения, насос автоматически включается и вновь заполняет емкость.
Особенности и задачи обустройства
Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:
- кессон;
- насос;
- автономный источник питания;
- оголовок.
Обустройство водозаборной скважины должно обеспечить:
- чистоту воды;
- защиту от замерзания;
- условия для подключения обслуживающего оборудования.
Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.
В качестве дополнительного оборудования рассматриваются:
- фильтры для очистки воды;
- манометры;
- реле для насоса;
- автоматика для управления.
Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.
Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.
Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.
Работа с гидроаккумулятором и автоматикой

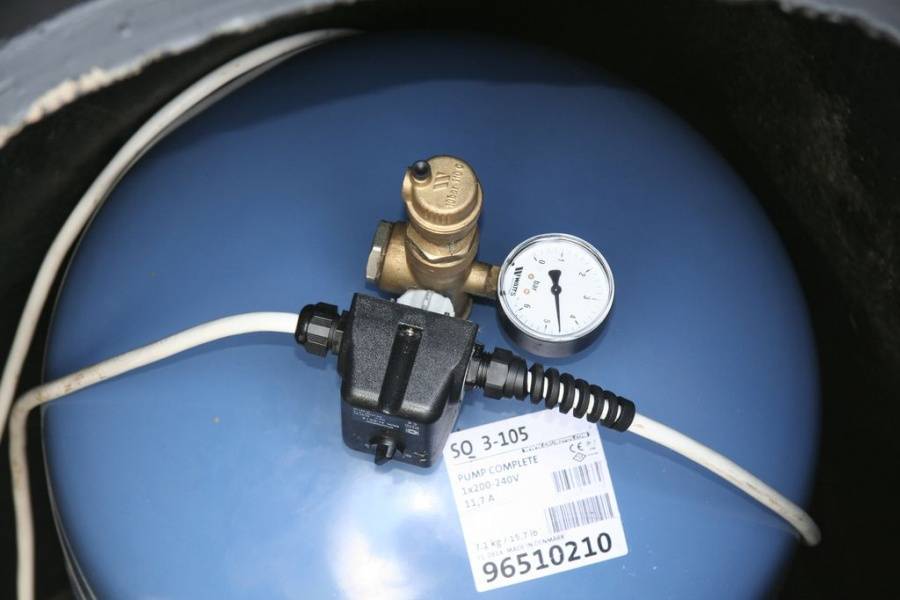

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.
По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.
Комплектующие для скважины на воду
Для обустройства независимого источника водоснабжения в загородном доме потребуется следующее оборудование для скважины под воду.
Кессон
Защитная герметичная камера убережет источник от промерзания, вандального проникновения, мелкого мусора и осадков. Самым надежным будет кессон из бетона. Более облегченный вариант — пластиковая камера, которую можно устанавливать на песочную подушку, без привлечения спецтехники. В случаях, когда в кессонной камере нет необходимости (к примеру, водозабор расположен в подвале), верхняя часть обсадной трубы может быть закупорена оголовком.
Насос
Обязательной составляющей оборудования для скважины на воду является мощная насосная система. В зависимости от размеров сооружения насос может быть погружным, глубинным (для источников глубиной более 20 м) либо поверхностным с заборным шлангом, оснащенным на конце грубым фильтром. Нагнетающий воду агрегат может быть усилен выносным эжектором. Для обслуживания скважин применяются преимущественно центробежные насосы. Вибрационные агрегаты взбаламучивают донный песок и действуют на обсадную колонну разрушающе, поэтому их использование не рекомендовано.
Гидроаккумулятор
Он же накопительный бак. Буферные емкости бывают объемом от 24 л. Для небольшой семьи будет достаточно 50-литрового гидробака. Выполняется он из нержавеющей стали, оснащен внутренней мембраной, регулирующей циклы включения насоса. Гидроаккумулятор поддерживает давление в системе на постоянном уровне. На случай временного прерывания подачи электропитания, он позволит иметь некоторый запас воды.
В качестве дополнительных комплектующих потребуется обратный клапан, реле давления, трубопровод, манометр, датчики и автоматика.
Насосная станция
Насосная станция создает необходимое для подъема воды на высоту потребителя давление, обеспечивает ее запас (пусть и незначительный), предотвращает скачки давления в водопроводной системе.
В состав входят:
- насос,
- гидроаккумулятор,
- устройства очистки воды,
- автоматика.
Какой предпочтительнее
На рынке представлен богатый ассортимент насосов.
Все они относятся к двум группам:
- поверхностные насосы. Такая установка реализует забор воды с поверхности зеркала.
Оборудование надежно, просто в эксплуатации. Однако, область его применения на скважинах ограничена из-за невозможности подъема воды с глубины.
Специально для установки на скважинах производители предлагают скважинные центробежные насосы;
- погружные насосы. Работают со скважинами глубиной до 300 м.
Роторные насосы такого типа требуют соблюдать определенную технологию монтажа, удерживается на расстоянии 1-3 мм от дна скважины (это расстояние соблюдается, чтобы избежать заиливания оборудования) с помощью стального троса или капроновой веревки (диаметр троса не менее 4 мм), продетых в крепежные проушины;
Перед спуском к насосу подсоединяют водоподъемную металлопластиковую трубу водоснабжения (срок службы).
Предпочтительный материал трубы – полиэтилен, в этом случае спуск пройдет без проблем, даже если форма скважины отличается от идеальной.
К трубе фиксируют кабель питания насоса. При спуске такую фиксацию скобами повторяют через каждые 1.5-2 м.
Важно! Не следует натягивать кабель, чтобы он остался неповрежденным даже при растяжении трубы!
Насос опускают до дна скважины, затем на тросе поднимают на 1-2 м.
Фиксируют трос, закрепляют верхнюю часть оголовка.
Практический совет! Пуск после погружения проводить не менее чем через 10-15 минут. За это время насос наполнится водой.
Важное замечание! При неудовлетворительном качестве электроснабжения насос подключают через стабилизатор напряжения. А при частых перебоях в сети для беспрерывной работы насоса предусматривают резервный источник питания
А при частых перебоях в сети для беспрерывной работы насоса предусматривают резервный источник питания.
Рекомендация! Подключают насос к сети медным трехжильным кабелем с площадью сечения 2.5 мм. Место подключения – распределительный щит, заземлить насос, обязательно!
Если в конструкции насоса не предусмотрен обратный клапан, его устанавливают отдельно.
Это устройство предотвратит слив воды в скважину при отключении насоса.
Подбор и монтаж оборудования для поставки воды
Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:
- насос, который опускают в скважину или располагают на поверхности;
- автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
- гидроаккумулятор — емкость для накопления воды.
Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.
Поверхностный насос для неглубокой скважины
Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина — 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.
Наиболее рациональное решение — поставить насосную станцию, оснащенную, кроме помпы, мембранным баком и автоматикой. Приобрести комплект «три в одном» дешевле, чем отдельные составляющие.
Поверхностный насос.
Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.
Погружной насос для глубокой скважины
С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.
Обязательные элементы водоснабжающего оборудования для частного дома — гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора — на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.
Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:
- кабелем для подачи питания на электродвигатель;
- пластиковой трубой;
- нержавеющим страховочным тросом.
Подбор оборудования
Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы
Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор
Кессон или адаптер
Принцип обустройства с кессоном или адаптером
Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания
Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.
Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.
Кроме кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.
Кессон:
- Все дополнительное оборудование можно разместить внутри кессона.
- Лучше подходит для холодного климата.
- Долговечно и надежно.
- Быстрый доступ к насосу и другому оборудованию.
Адаптер:
- Для его установки не нужно дополнительно рыть яму .
- Быстрый монтаж.
- Экономично.
Выбирать кессон или адаптер также следует из типа скважины
К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины
Насосные агрегаты
Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:
- Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
- Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
- Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.
Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.
Принципиальная конструкция скважинных насосов: электродвигатель в нижней части, насосная часть – в верхней
Гидроаккумулятор и реле
Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.
Гидроаккумуляторы бывают горизонтального и вертикального типа
По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.
Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает
Оголовок для скважины
Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.
Оголовок
Защита скважины от атмосферных воздействий
Локальный источник воды, расположенный на дачном участке, необходимо оберегать от негативных влияний агрессивной окружающей среды. Для защиты скважину окружают специальным сооружением, расположенным на поверхности либо под землей.
Надземный домик павильон
Подходящий вариант для скважин промышленного масштаба. На загородных участках строить подобные сооружения нецелесообразно. Павильон занимает пространство на территории частного владения, нарушая эстетическую целостность композиции. Недостатком отдельного домика считается затруднительный процесс эффективного проведения мероприятий по утеплению здания.
Для больших площадей приусадебных хозяйств вариант возведения надземного павильона является приемлемым. Домик располагают над водозаборной системой. Небольшое заглубление строения, аналогичное обособленному входу в погреб, рекомендуется обсыпать грунтом. Такое мероприятие способствует снижению тепловых потерь.
Размещение источника внутри здания
Расположение водозаборной скважины в подвале частного дома или в утепленном хозяйственном строении является технически обоснованным решением. Здание надежно защищает автономный источник от агрессивного влияния природных факторов, одновременно препятствуя проникновению воров и вандалов. В теплом помещении упрощаются мероприятия по установке и обслуживанию оборудования.
Водозаборную технику отличают отсутствие вибраций и пониженные шумовые эффекты, сопровождающие эксплуатацию механизмов. Щелчки срабатывающего реле не доставляет неудобств обитателям жилья при закрытых дверях технического помещения.
Недостатком варианта внутреннего расположения локального источника в частном доме является необходимость первоначального бурения скважины, предшествующего строительству здания. Большинство владельцев приусадебных участков предпочитают обратный порядок действий.
Подземный колодец кессон
Повышенным спросом пользуется специальный колодец, сооружаемый для защиты индивидуального источника воды на частном участке. Альтернативное название — кессон. Популярность подземного устройства обусловлена скрытой конструкцией. На поверхности располагается небольшой люк, не загромождающий территорию загородного владения.
При установке готовых изделий заводского производства требуется опустить резервуар на необходимую глубину в водозаборную шахту. Специальные технологические отверстия предназначены для соединения с коммуникациями. С помощью герметичных манжет в заводских кессонах закрепляются водопроводные трубы и электрические кабели.
Для изготовления подземных колодцев используется сталь или пластик. Высокая стоимость заводских изделий компенсируется быстрым и упрощенным монтажом. Не требуется проводить мероприятия по гидроизоляции кессона промышленного производства.
Надземное сооружение по типу павильона
Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.
Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.
Подбор и установка водоснабжающего оборудования
При устройстве индивидуального водоснабжения используются обязательно следующие технические средства:
- Насос погружного типа или поверхностного размещения.
- Автоматика, которая предохраняет насосный агрегат от перегрузок и управляет его работой.
- Гидроаккумулятор в закрытом исполнении или открытого типа. Первая разновидность устройства – это бак с мембраной. Его использование позволяет обеспечить стабильное давление в инженерной сети.
Тип и способ размещения технических устройств влияет на характер обустройства водоисточника. Монтаж бака с открытой конструкцией проводится в самом высоком месте водопровода. Его устанавливают в чердачном помещении или под потолком последнего уровня дома. Современное оборудование скважины, к которому относится мембранный гидроаккумулятор, монтируется в любом удобном месте.
Гидроаккумулятор закрытого типа Источник 3agorod.ru
Насос поверхностного размещения для водоисточника небольшой глубины
Насосные агрегаты поверхностного размещения легче устанавливаются, проще обслуживаются и стоят дешевле по сравнению с погружными устройствами. Производители выпускают установки 3 в 1. В состав оборудования входит насос, автоматика и бак с мембраной объёмом от 20 до 60 л. Устройства, объединённые в одну установку – выгодный и рациональный вариант. Такое оборудование называется насосной станцией. Для её монтажа требуется меньше места, чем при установке отдельных устройств.
От поверхностного насоса отходят два шланга. Один из них – это всасывающая трубка. Она опускается в водоисточник. Применение насоса поверхностного размещения упрощает обслуживание устройства и обустройство скважины для воды в частном доме. Тем более к оборудованию подключается шланг маленького диаметра. Это позволяет оснащать поверхностными насосами абиссинские колодезные конструкции, куда не входят погружные устройства.
Поверхностный насосный агрегат Источник ozone.ru
У станции или отдельного насоса на поверхности один недостаток – оборудование не рассчитано на подъем водной среды из скважин с большой глубиной. Подавляющая часть выпускаемых моделей имеет предел 10 м. Поэтому водоснабжающие насосные станции и отдельные агрегаты поверхностного размещения обычно устанавливаются рядом с устьем подземного водоисточника. Для монтажа в жилой постройке необходимо более мощное оборудование, способное преодолеть сопротивление трубопровода от источника до строения.
Насос погружного типа для глубокого водоисточника
Если скважина имеет глубину более 10 м, тогда воду поднимают при использовании погружного насосного агрегата. При подборе такого вида оборудования учитывается его высота в обсаде. Правильно определить значение могут только специалисты. Если допустить ошибку, в постройке напор воды будет слабым или полностью отсутствовать.
Погружные насосные устройства Источник variant-a.ru
Монтаж глубинного насосного агрегата начинается с подключения шланга для подачи водной среды. У современных моделей этот процесс максимально упрощён. Само устройство в скважинной шахте удерживается тросом.
Когда подбирается оборудование скважины на даче после бурения, лучше вместе с глубинным агрегатом монтировать гидроаккумулятор закрытой конструкции. При необходимости он может быть размещён вместе с автоматикой на существенном удалении от водоисточника. Идеальным вариантом для монтажа мембранного бака является специальная комната в жилой постройке. Она может находиться на первом этаже. Её также часто обустраивают в подвале.
Как правильно оборудовать скважину на воду с кессонами
Водная скважина дополняется кессоном с целью размещения необходимого оборудования и для выполнения защитной функции. Кессоны выгоднее с точки зрения эксплуатационных расходов, так как в отличии от наземной конструкции не нуждается в обогреве, если установлен правильно и ниже уровня промерзания грунта.
Подготовительные работы
Даже заглубленные кессоны могут быть выдавлены грунтом при проблемах с высоким уровнем залегания верховодки, поэтому перед установкой оборудования необходимо продумать «якорь» как для легких пластиковых, так и достаточно устойчивых металлических конструкций.
С этой целью требуется залить бетонную плиту, к которой будет закрепляться донная часть кессона посредством анкерных болтов. Если монтаж производится на достаточно высоком и не подтопляемом участке, то бетонное основание может быть заменено качественной песчаной подушкой. Вне зависимости от вида, установка осуществляется строго вертикально.
Этапы монтажа и благоустройства скважины
Очень важный этап – обвязка скважины посредством обустройства приямка или кессона. Стандартная схема поэтапного монтажа не слишком сложная:
- вокруг обустраиваемой скважины выкопать яму диаметром, который превышает размер кессона примерно на 20 см;
- при риске подхода грунтовых вод необходимо сделать углубление для их откачивания;
- установка на обсадную трубу и герметичное крепление;
- засыпка кессона почвой таким образом, чтобы на поверхности была расположена крышка люка для обслуживания.
После установки проводятся дальнейшие монтажные работы и вывод трубопровода для подачи воды в домовладение.
