Особенности установки скважинного адаптера

Самостоятельный монтаж адаптера для скважины

Прежде чем приступить к установке основной части устройства, необходимо соорудить для нее монтажное отверстие. Для этой цели специалисты рекомендуют применить специальную корончатую биметаллическую фрезу. Конечно же, диаметр этой фрезы должен совпадать с размерами основной части адаптера.

Инструкция по установке скважинного адаптера.

После этого опускаем в обсадную колону соответствующую часть устройства и вводим ее в проделанное отверстие, затем фиксируем с помощью обжимного кольца, которое входит в комплект адаптера. Следует учесть, что снаружи и внутри места установки основной части необходимо использовать резиновые уплотнители, которые также входят в комплект поставки скважинного адаптера. Деталь необходимо тщательно зафиксировать путем затягивания гайки с помощью разводного ключа. В дальнейшем труба водопровода будет фиксироваться к наружной части адаптера при помощи переходника, который навинчивается на установленную часть устройства. Не следует забывать, что для увеличения герметичности переходник (резьба) должен быть уплотнен любым упаковочным материалом.

Перед тем как установить ту часть адаптера, которая крепится к шлангу погружного насоса, нужно сначала опустить на необходимую глубину правильно собранное и надежно закрепленное оборудование. Затем водопроводный шланг обрезается и соединяется с ответной частью устройства при помощи фитинга.

Для выполнения дальнейших монтажных работ вам будет необходима монтажная трубка, которая ввинчивается в отверстие, как показано на изображении.

Устройство скважинного оголовка.

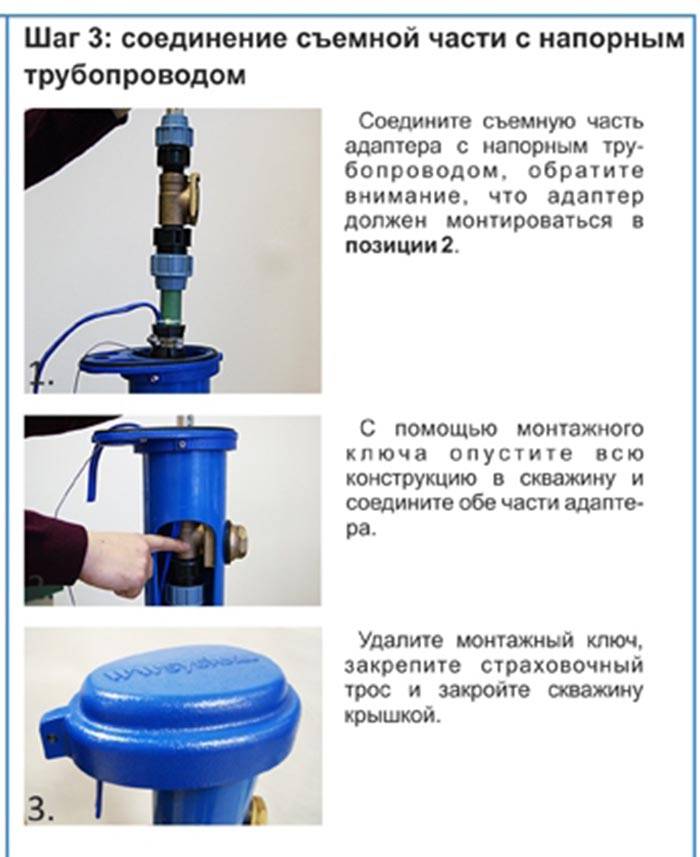

При помощи монтажной трубы погружаем в обсадную колонну ответную часть устройства и соединяем его обе части, затем вывинчиваем и убираем монтажную трубу. Для того чтобы снять со скважинного адаптера некоторую часть нагрузки, выводим на поверхность страховочный трос и надежно его фиксируем. Завершающим этапом оборудования скважины будет подводка электричества к кабелю погружного насоса и проверка работоспособности установленного оборудования.

Достоинства и недостатки адаптерной технологии

Адаптер для скважины представляет собой альтернативу схеме водопровода с кессоном. Преимуществом изделия является снижение стоимости обустройства системы подачи воды в помещение. Выигрыш в цене составляет 4-6 раз, показатель зависит от типа грунта и протяженности магистралей.

Примерные цены по России

Дополнительным плюсом является ускоренный монтаж компонентов, который не требует применения специального оборудования или инструмента. Установка изделия выполняется без применения сварки, допускается монтаж на минимальном расстоянии от обсадной колонны.

Элемент располагается во влажном грунте, поэтому владельцу дома следует учитывать, что такое размещение деталей приводит к коррозии резьбовых соединений. Прикипевшая резьба затрудняет быстрое извлечение помпы из скважины для проведения ремонта или регламентного обслуживания.

Для доступа к насосу потребуется выкапывать обсадную трубу, а затем отрезать участок с установленным адаптером. После ремонта оборудования труба приваривается на прежнее место и засыпается грунтом.

Скважинные адаптеры оснащаются резиновыми уплотнительными кольцами, которые разрушаются в результате воздействия воды и грунта. Через трещины начинается течь воды или происходит попадание загрязненных грунтовых вод в полость скважины.

Для замены элементов требуется раскопать котлован (в зоне размещения соединительной муфты). В процессе монтажа не допускается попадание песка на поверхность резьбы и на прокладки, поскольку абразивные частицы разрушают резину и заклинивают резьбовое соединение.

Для чего необходим скважинный адаптер

Чтобы эту работу сделать правильно, надо знать какие функции он выполняет и для чего предназначается.

Итак:

• Целью, для чего используются адаптеры для скважин, является необходимость подведения трубы, которая подает воду от скважинного насоса к дому, в работающую трубу колодца на глубину, которая больше величины промерзания почвы. Но в тоже время нужно не нарушить, с одной стороны, надежность обсадной трубы скважины, не допустить, чтобы в трубу попали талые воды, а с другой стороны, сохранить способ разборки самого насоса и трубы, которая используется для подъема воды из водоносного слоя.
• Если все установлено правильно и безупречно работает, других сооружений, как кессон, приямок, специально оборудованное теплое помещение над колодцем обустраивать не требуется: вся система, по которой вода попадает в дом, защищается от промерзания, и при этом остается возможность ремонта и эксплуатации, как колодца, так и насоса, погруженного в нее.

Основные преимущества

Сделав такой выбор вы приобретете несколько преимуществ, их стоит знать и только после этого принимать правильное решение:

• Это не сложный монтаж, который не составит труда сделать своими руками. Вы не понесете в этом вопросе затрат;
• Цена самого изделия не высокая, поэтому по карману всем;
• Установка не отнимает много времени;
• На этом можно и сэкономить, пропадает проблема с установкой кессона и изготовлением приямка. Это уже пойдет на снижение затрат;
• Вы получаете возможность полностью скрыть скважину, она будет находится под грунтом.

Это основные преимущества. Но сразу принимать решения не стоит. Надо сначала все взвесить, на сколько такая установка будет целесообразна именно в вашем случае.

Проблема выбора

Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.

Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.

Как устанавливается адаптер для скважин.

Как устроен адаптер

Сама конструкция состоит из двух частей: наружной и внутренней:

• Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;
• Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.

Конфигурации адаптеров могут быть разные, но принцип действия везде один.

Материал для изготовления

Иллюстрации	Рекомендации
	Бронза. Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше.
	Латунь. Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет.
	Пищевые сплавы. Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет.
	Нержавеющая сталь. Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые.

Ведущие производители

Торговая марка	Рабочий диаметр	Средняя цена	Страна производитель
Baker	100-200 мм	3400руб.	США
American Granby Harvard	110-130 мм	5000руб	США (Есть лицензионный товар производства Тайвань)
Debe	125-195 мм	4500руб	Швеция
Vinkell	127-158 мм	3000руб	Неизвестно
Unipump	110-160 мм	2000руб	Россия

Цены актуальны на весну 2017 г.

При покупке сразу проверяйте комплектацию изделия.

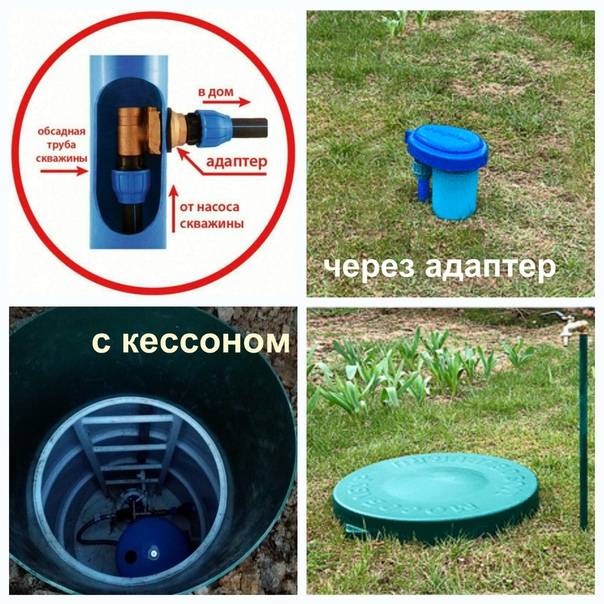

Кессон или адаптер

Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.

Адаптер для скважин	Кессон
Стоимость.
При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб.	Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб.
Сложность работы.
Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант.	Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто.
Временные затраты.
На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней.	Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня.
Расстояние от скважины до дома.
По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер.	В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома.
Габариты.
Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей.	Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место.
Герметичность.
Обеспечивается полная герметичность соединения.	При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж.
Техническое обслуживание.
Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки. Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело.	Сделать профилактику оборудования установленного в кессоне не составит большого труда.

Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.

Кессон или адаптер

Адаптер — молодое изобретение. Продвигая продукт на рынок, его обвешивают преимуществами, как новогоднюю елку игрушками. В таком облачении устройство сверкает и переливается всеми цветами радуги. Однако придерживаясь цветовых ассоциаций, дифференцировать достоинства инновационного продукта не удастся — многие из них будут в группе оттенков, напоминающих шоколадный.

Отсутствие земляных работ ↑

Главным преимуществом называют отсутствие земляных работ. Куда они денутся? Перенесутся в следующую пятилетку.

Для кессона необходимо выкопать котлован (заметим — один раз выкопать). А для адаптера — не надо. Это верно. Отчасти. Для установки адаптера котлован копать не надо — надо копать половину котлована. Водопроводные трубы сами в землю не ввинтятся, а адаптер ставят, ни много ни мало, ниже точки промерзания грунта. Копнуть все же придется. И если к кессону трубы прокладывают, особо не закапывая (оснащают греющим кабелем), то без кессона трубы надо углубить на уровень адаптера. Есть еще вредитель в системе — насос. Он отказывается получать электричество из окружающей среды путем захвата частиц. Оборудование надо подключить. К адаптеру? Или кабель проложить по водопроводным? Крепят к оголовку.

Это на начальной стадии немного земляных. А далее — копать не перекопать. Адаптер надо обслуживать. Он латунный! — скажут нам производители. Конечно, латунный. Вот только прокладки, обеспечивающие герметичность соединения, от латуни далеки. И их надо менять, как это делают в смесителях — само устройство живет и здравствует, а прокладки работают расходниками. Если в смесителе сразу ясно, что прокладка «полетела» (свистит, рычит, подтекает кран), то в случае с закопанным ниже точки промерзания адаптером ситуация иная — полетела прокладка или нет, копать надо.

Если в кессоне прокладки в тепличных условиях, то в случае с адаптером на них влияют земля, вода, песок — все то, что сделало нефть из древесины. Детали адаптера необходимо смазывать ежегодно, иначе повышается риск их заклинивания (насос в таком случае достать практически невозможно).

Отсутствие сварочных работ ↑

Есть такое — адаптер приваривать не надо. Однако достоинство притянуто даже не за уши, а путем усиления гравитации на несколько порядков. Главное сравнение проводят с кессоном — ведь именно он стоит в несколько раз дороже. Одна беда — в несколько раз дороже стоит готовый кессон, а в нем варить нечего. Также нам не попадались случаи сварки бетонных и кирпичных/каменных кессонов (наличие таковых общеизвестно).

Экономичность ↑

Адаптер для скважины в несколько раз дешевле кессона. Факт. Но только сам адаптер. В обычной системе насос качает до гидроаккумулятора. Если бак стоит в доме, то разницы нет. А если в кессоне? С установкой адаптера нечего и думать сэкономить на насосе. Придется брать мощный по напорным характеристикам прибор, поскольку каждые 5 м по горизонтали равны 1 м высоты. Чем насос мощнее, тем он дороже, но это разовое. Хуже другое — чем мощнее насос, тем больше он потребляет энергии, а это уже не разовое вложение, а ежемесячный расход.

Антивандальность ↑

Скважину без кессона днем с огнем никто не найдет, а значит, и не обидит (но и не починит без раскопок, случись чего). Не будем говорить, что хорошие замки от многого спасают (вынуждены признать, что это не всегда так, хотя и понимаем, что насос, это не «Куллинан I»). С использованием адаптера насос крепят все к тому же оголовку. Сам адаптер не видно, он глубоко, а оголовок?

Контрольные:

• адаптеры не ставят на обсадные трубы ПНД;
• нельзя использовать устройство на глубоких скважинах (максимум 70 м);
• не каждый насос подойдет по диаметру (нужно, чтобы он проходил сквозь деталь адаптера);
• трудности с установкой — необходимо соединить детали практически вслепую.

Между тем, пластиковые трубы спасают от ржавчины и ее последствий (мутность, вонь, привкус воды), потому применяют их все чаще (если грунты позволяют); диаметр насоса сказывается на его цене; артезианские скважины набирают популярность.

Выбор того или иного оборудования индивидуален. Кому-то подходит исключительно кессон, а кому-то хватает адаптера. Резоны у всех разные. Мы не против адаптеров, но против навязывания и приписывания продукту несуществующих преимуществ (Роспотребнадзор согласен с нами, как и законодатели). Нельзя эксплуатировать скважину без труб и электричества, нельзя допустить разгерметизации соединений и последующего загрязнения скважины, а все это требует расходов больших, если сравнивать адаптер с кессоном.

Назначение скважинного адаптера

Главным элементом любой скважины является обсадная колонна, собираемая из отрезков полимерных, стальных труб или их сочетаний путем резьбового соединения. Чтобы извлечь воду из глубокой шахты, используют погружные или поверхностные насосы с длинным напорным патрубком, которые помещает внутрь скважинного канала. Основной проблемой при этом является эксплуатация водоподающей системы в зимнее время — чтобы исключить промерзание источника и оборудования, ее обычно помещают под землю глубину до 2 м.

Статья по теме: Как разморозить трубы водопровода.

Чтобы подвести водопроводную трубу в скважину на такой глубине, используют два основных метода. В первом случае вырывают вокруг обсадной колонны глубокую яму и размещает в нее закрытую камеру из различных материалов, носящую название кессона. Колонну обрезают, а напорный трубопровод заводят через ее верх, используя скважинный оголовок. При этом электронасос может помещаться как внутри скважины (погружные модели), привязанный за трос к оголовку, так и снаружи в составе насосной станции с опущенным в канал напорным трубопроводом.

При использовании скважинного адаптера около обсадной колонны вырывают глубокий приямок с таким расчетом, чтобы в нем мог удобно разместиться специалист, проводящий монтажные работы. В боковую стенку верхней обсадной трубы на глубине ниже точки промерзания врезают адаптер, через который пропускают напорный трубопровод в скважину и соединяют его с водопроводной линией, идущей в дом. Обсадную колонну на уровне поверхности земли накрывают крышкой, к которой привязывают погружной электронасос.

Таким образом, адаптер позволяет соединять напорный трубопровод от погружного электронасоса с водопроводной магистралью на глубине ниже точки промерзания. Его можно использовать и с поверхностным насосом, установленным на некотором расстоянии от скважинного источника в доме или хозяйственной постройке.

Конструктивное устройство и схема монтажа адаптера

Скважинный адаптер или кессон: плюсы и минусы

Сравним что лучше кессон или скважинный адаптер.

Достоинства устройства:

1. значительно дешевле монтажа кессона. Цена бронзовой модели не больше 8 000 рублей. Цена кессона начинается с 50 тысяч рублей.
2. Установку переходника сделает человек без навыков строителя. Сложное оборудование со сваркой не потребуется. Самое трудоемкое — копка траншей для обвязки и земли вокруг скважины до места установки переходника.
3. Надёжность конструкции связана с тем, что элементы переходника герметичные. Для этого монтируйте без ошибок. Если весной или после дождя на даче скапливается вода — герметичность не даст грязи попасть в чистый подземный источник.
4. Соединения сделаны из твёрдых компонентов. Не стоит опасаться что насос упадёт и застрянет. Части адаптера держат груз до половины тонны.
5. Конструкция, состоящая из двух частей — зафиксированной внешней и съёмной внутренней легко разъединяется через «ласточкин хвост». Поднимать насосное оборудование для профилактики будет не сложно.
6. Скважина с адаптером занимает мало места, не нарушает вид участка. Кессон занимает столько же места, как и погреб, наземный вариант соизмерим с небольшим сараем. Если под землей проходят кабели или водопроводы — переходник решение проблемы.
7. Насос, подвешенный через адаптер украсть трудно. Для этого вору нужен монтажный ключ, чтобы отвинтить переходник, и достать насос.

Основные недостатки:

1. Главный — нужно специально отведенное место в доме для установки гидроаккумулятора с автоматикой.
2. Вынимать насос из кессона проще чем через скважинный адаптер. Ворам, правда тоже легче, если оставить кессон без замка.
3. Чтобы обвязка оставалась герметичной, нужно регулярно разъединять узлы для замены резиновых уплотнителей.
4. Материалы из латуни окисляться и элементы устройства «срастаются». Где контакт с водой используйте неокисляемые сплавы как бронза. Обсадные трубы для обвязки применяйте из нержавеющей стали.

Что собой представляет адаптер

Прежде всего, стоит понимать, что адаптер на скважину представляет собой специальное приспособление, с помощью которого соединяется глубинный насос и подземная часть водопроводной магистрали, идущей непосредственно в дом.

Конструктивные особенности

Чтобы понять, как устроен скважинный адаптер, прежде всего, стоит внимательно рассмотреть следующий рисунок.

Схема устройства

Как видно, это приспособление состоит из двух основных частей:

• первая – герметично устанавливается на обсадную трубу;
• вторая – монтируется непосредственно к трубопроводу с насосом.

Герметичность соединения скважины с адаптером, обеспечивают специальные эластичные прокладки. Однако, в них кроется и самый главный минус устройства. Расчетный срок службы прокладок составляет 5-7 лет, а по факту может быть и меньше. А чтобы их заменить, придется разрывать котлован, чтобы добраться до адаптера.

Как функционирует

Принцип работы устройства, заключается в следующих важных моментах:

• водная масса поднимается из скважины верх по трубе;
• дойдя до места установки адаптера, которое расположено ниже уровня промерзания грунта, водный поток перенаправляется в магистраль, идущую к дому.

Фактически, функционирование этого приспособления достаточно простое, однако это не дает возможности перемерзать водопроводу в зимний период.

Какие существуют виды

Современный рынок скважинного оборудования, сегодня имеет весьма широкий ассортимент скважинных адаптеров, которые классифицируют в зависимости от материала изготовления. Принято различать следующие виды приспособлений этого типа:

• изделия из нержавеющей стали имеют высокое качество, а гарантийный срок эксплуатации составляет от 25 до 50 лет;
• устройства из бронзы могут прослужить до 25 лет, однако они отличаются высокой стоимостью;
• латунные изделия применяются исключительно для монтажа технических трубопроводов, так как им присуще стойкое выделение оксидов меди и цинка, а срок их использования составляет до 8 лет;
• изделия из dzr-материала, который является пищевым сплавом, стойким к окислению, имеют 25-летний срок эксплуатации.

Однако судить о надежности и долговечности адаптеров, мешает недостаток статистики. Поэтому, многие домовладельцы чаще делают выбор в пользу привычных кессонов и приямков.

Кто производит

В некоторых информационных источниках адаптеры для скважин классифицируют еще и по тому, кто является их изготовителем. Естественно, что продукция каждого производителя имеет свои особенности. Среди производителей, наиболее популярны такие бренды:

• продукция Vinkell отличительна тем, что оборудование имеет высокое качество фитингов, которые успешно могут применяться в загрязненных средах;
• особенностью торговой марки скважинных адаптеров Baker является то, что они применимы для подачи питьевой воды, так как исключительно изготавливаются из нержавеющей стали;
• бренд DebePumpar отличителен тем, что выпускает изделия европейского качества, которые успешно могут применяться в наших условиях, при этом их можно устанавливать выше уровня промерзания грунта, что, в значительной степени, облегчает установку этого устройства.

Если скважина будет обустраиваться при помощи адаптера – лучше всего покупать устройства проверенных производителей.

Что учитывать при выборе между адаптером и кессоном

Применение кессона для обустройства источника обеспечивает доступ к оголовку обсадной колонны и размещение оборудования для очистки и накопления воды, а также аппаратом слежения за работой насоса.

Установка переходника позволяет подать воду в дом при наличии технической комнаты прямо от скважины, независимо от погодных условий.

Определяясь с обустройством скважины, исходим из следующих условий;

Устройство кессона оправданно, если:

• в доме нет технической комнаты;
• позволяет территория участка;
• сезонная эксплуатация скважины;
• нет ограничения в денежных средствах;

Использовать адаптер целесообразно при:

• потребности круглогодового обеспечения водой;
• наличии в доме технического помещения;
• ограниченной площади участка;
• ограниченном семейном бюджете;

Устройство кессона требует качественной гидроизоляции, чтобы талые и грунтовые воды не попадали в емкость. Пластиковый кессон обеспечивает защиту от воды, но его стоимость в 3 раза превышает бетонный вариант.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

• насоса, если применяется его наружный вариант;
• гидроаккумулятора;
• фильтрующих устройств;
• и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Рекомендуется каждые полгода подрывать соединение в адаптере, чтобы оно оставалось разборным.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.
